Studiologic Numacompact 2x — фотки в слегка разобранном виде. Клавиатуру не фотографировал, обычная TP9. Качество изготовления механики не выше школьной «четвёрки». На многих клавишах остались заусеницы от неаккуратно отрезанного пластика. Часть заусениц после снятия оставалась в посадочных местах, приходилось их оттуда сдувать/вынимать.

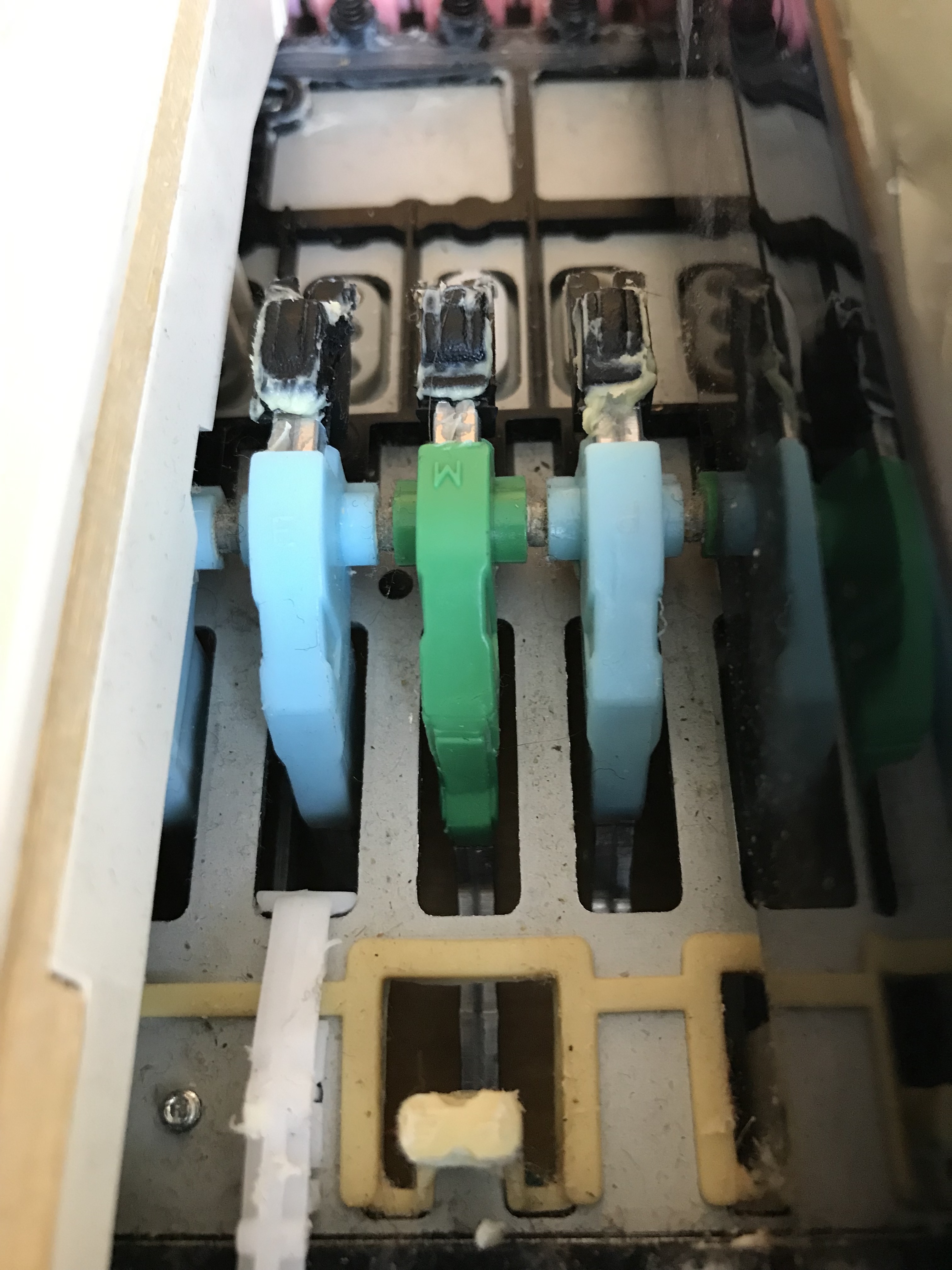

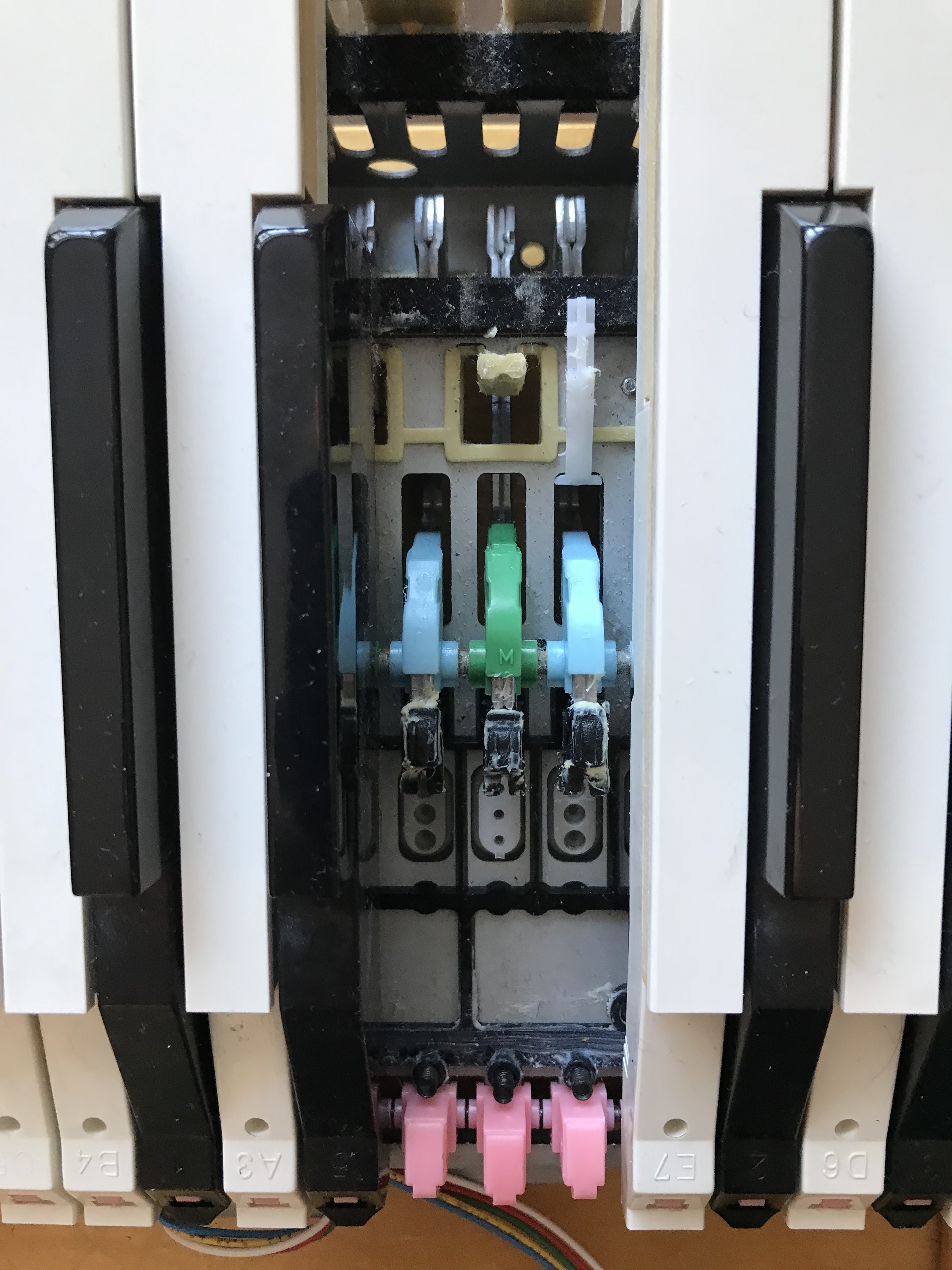

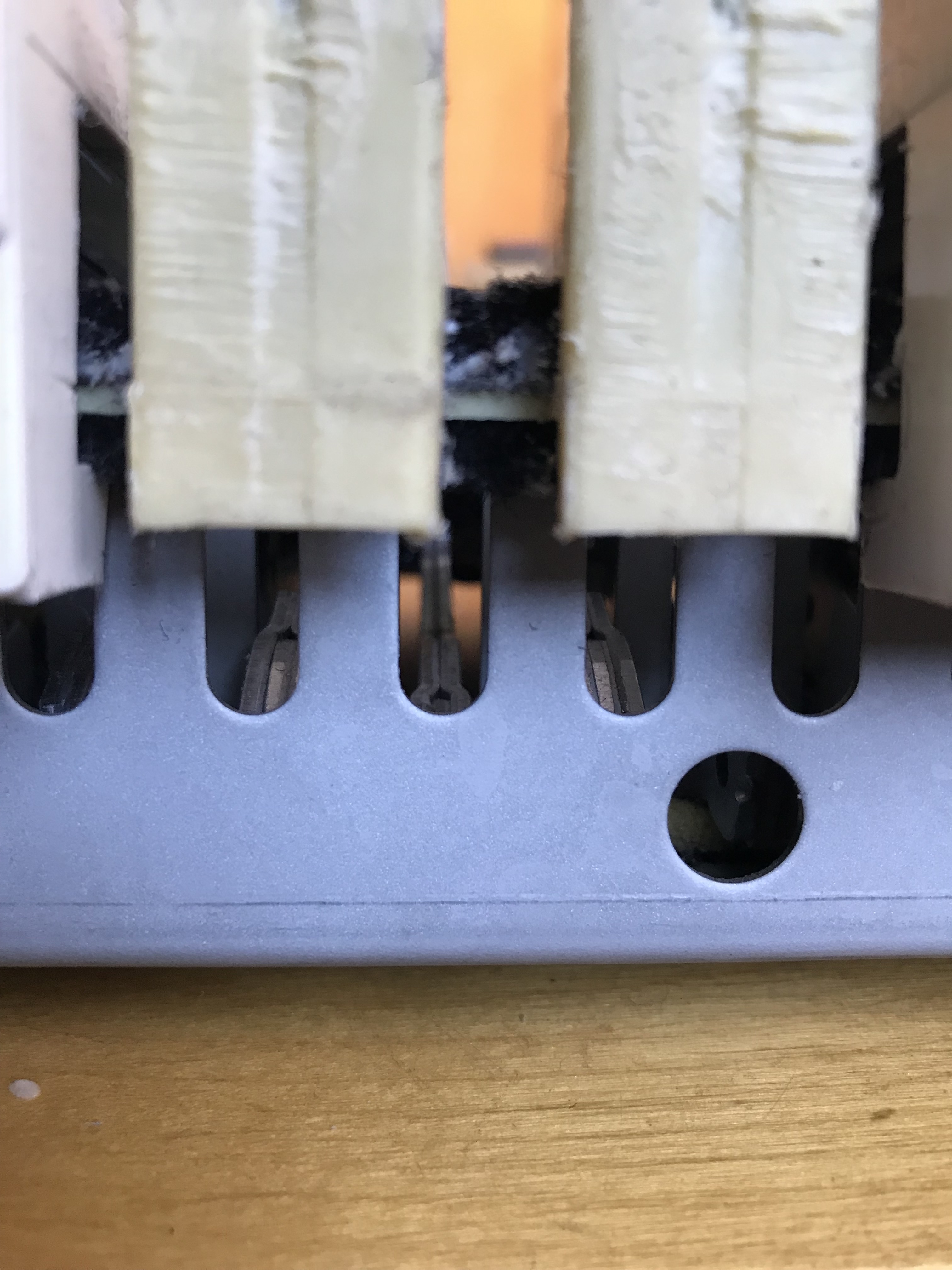

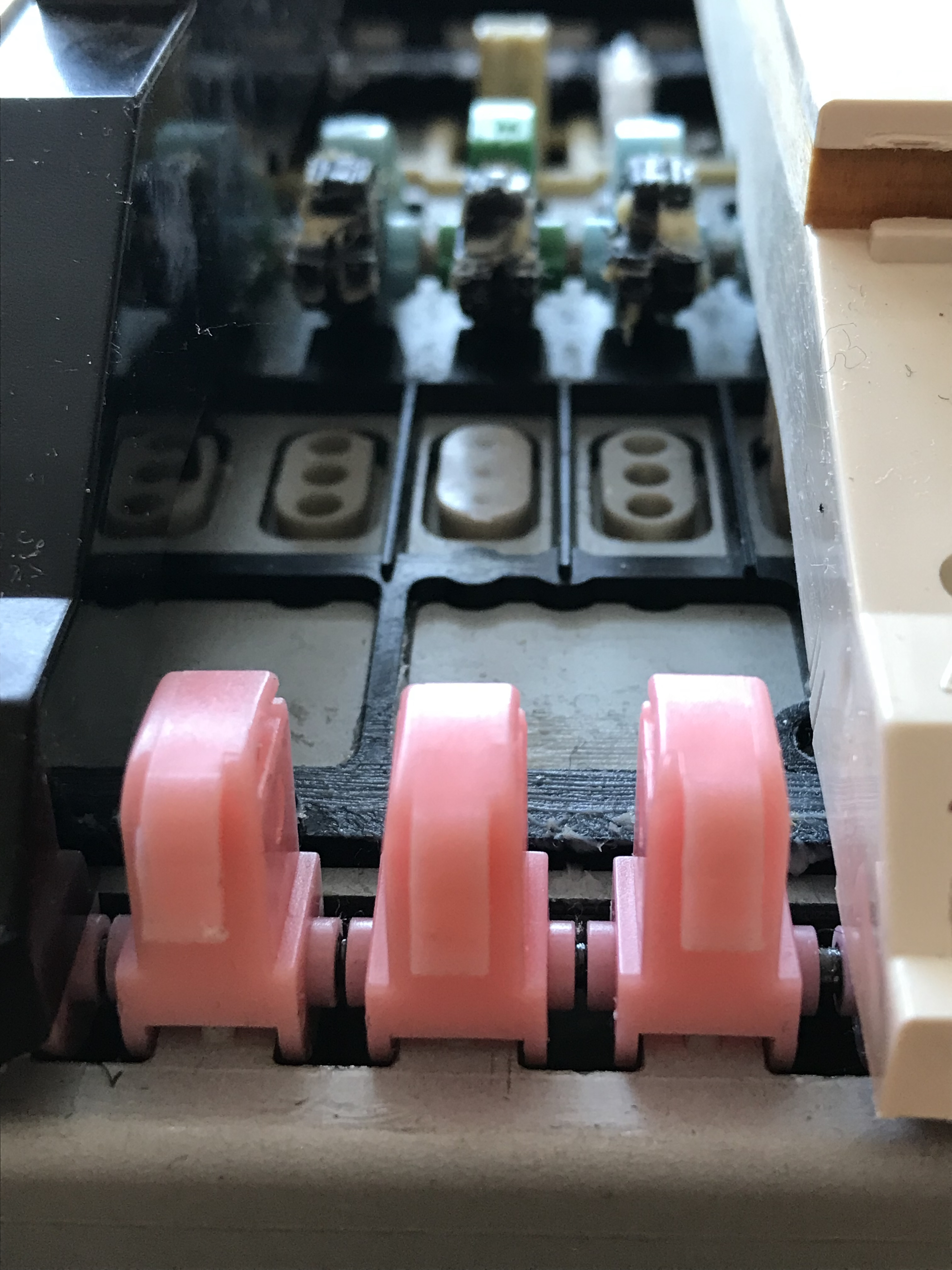

Чтобы снять клавишу, снимаем пружину, оттягивая нижнюю часть (не верхнюю!), потом поднимаем клавишу за оба конца — синхронно дальний и ближний, после отщёлкивания сдвигаем вперёд. Чёрные клавиши не снять, не сняв предварительно соседние белые.
Разборка корпуса. Снизу три ряда винтов. Два с очевидностью фиксируют стол с клавишами, а третий придерживает верхнюю панель (на которой кнопки ручки и дисплей). Кому придётся разбирать: эта панель не снимается, она отгибается назад и держится на кожзаме, которым обклеен пластик. Смелее отгибать от клавиш назад и не бояться сломать несуществующие защёлки. Небольшой квест, однако, если не знать.

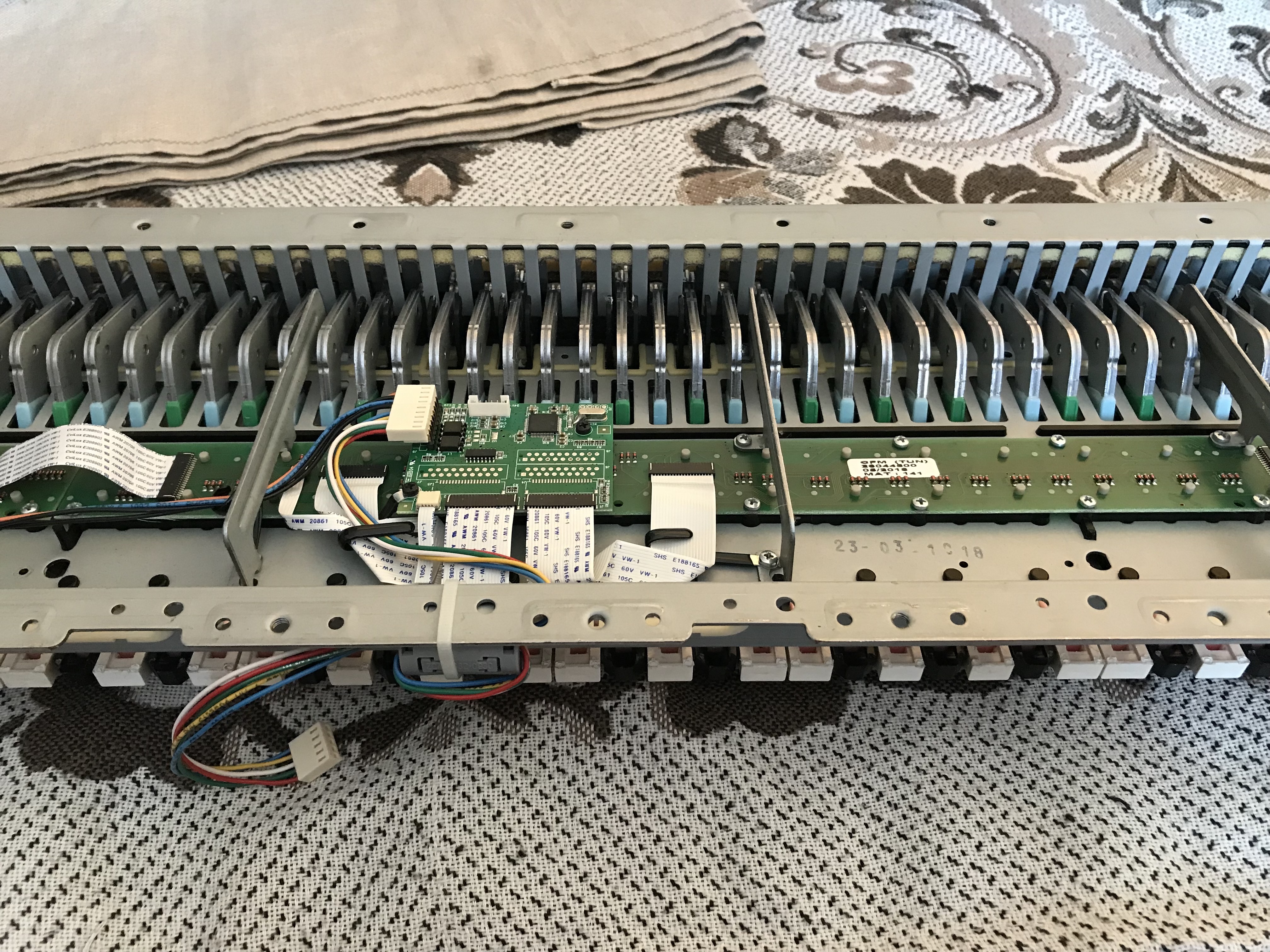

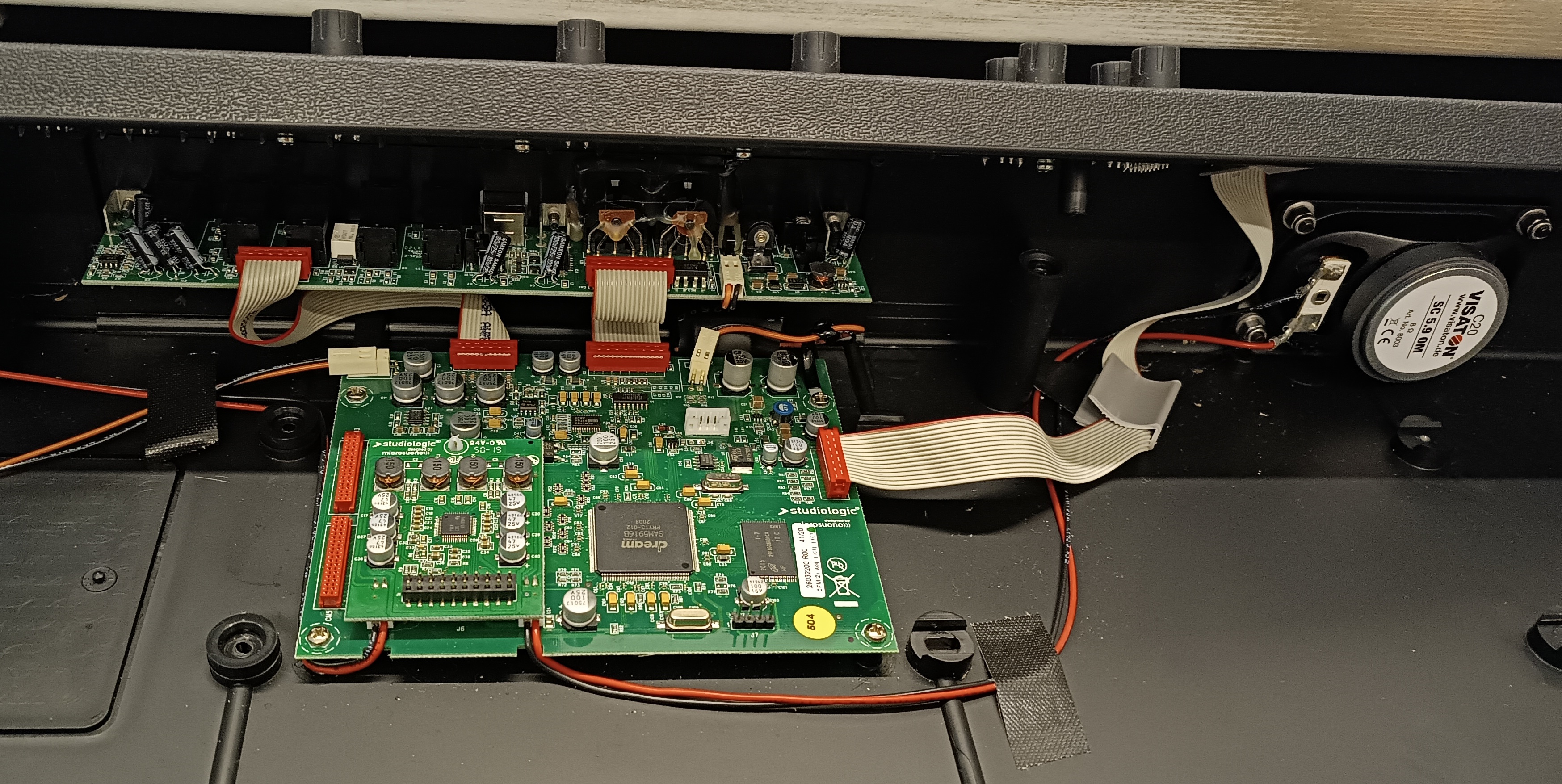

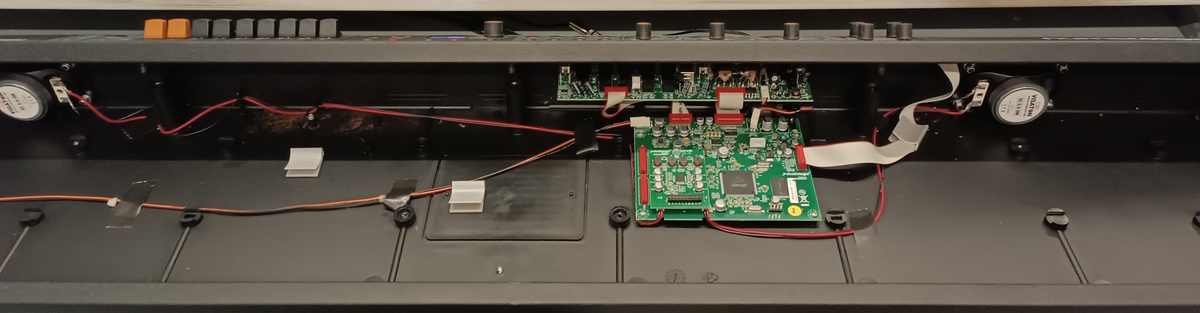

Платки поближе. Почти всё на разъёмах micro-match. Шлейфы, ведущие к клавиатуре, не поменялись со времён SL 880/990.
Электролиты вповалку — очевидно, так задумано инженерами. Вертикально их не поставить (я пробовал), так впаяны.

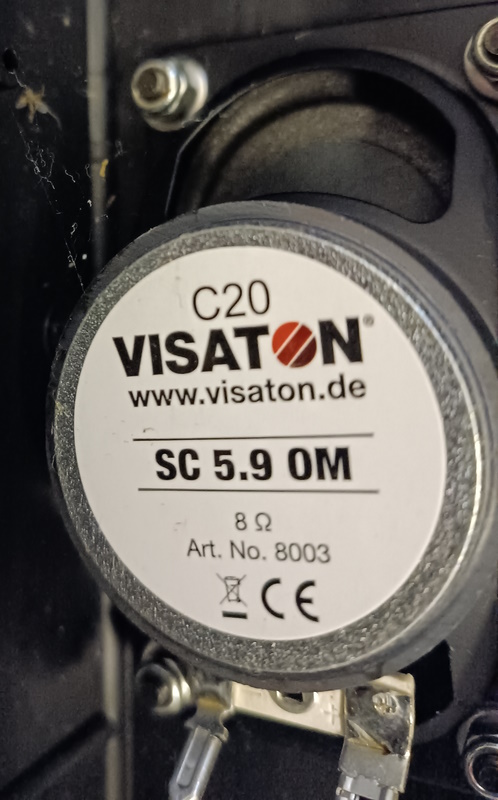

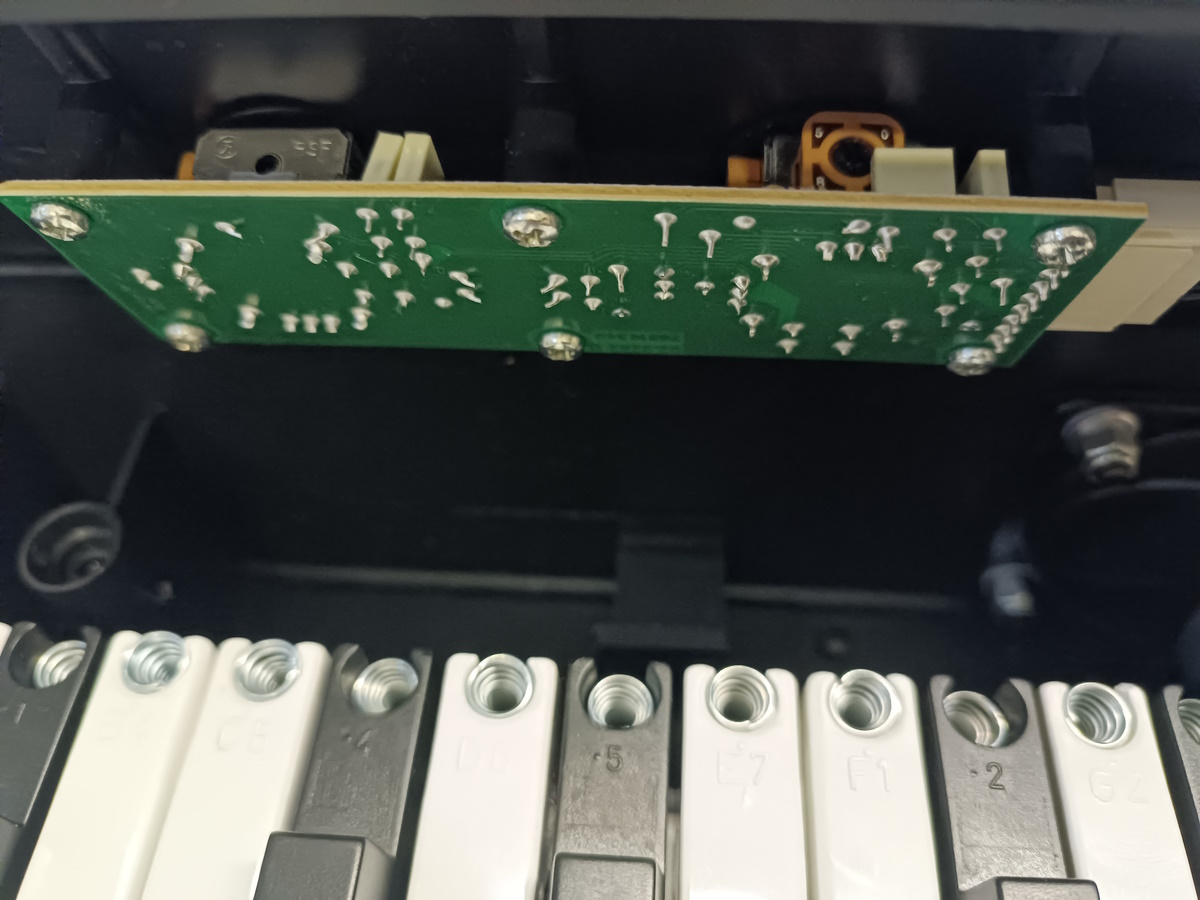

Плата с джойстиками и динамик.

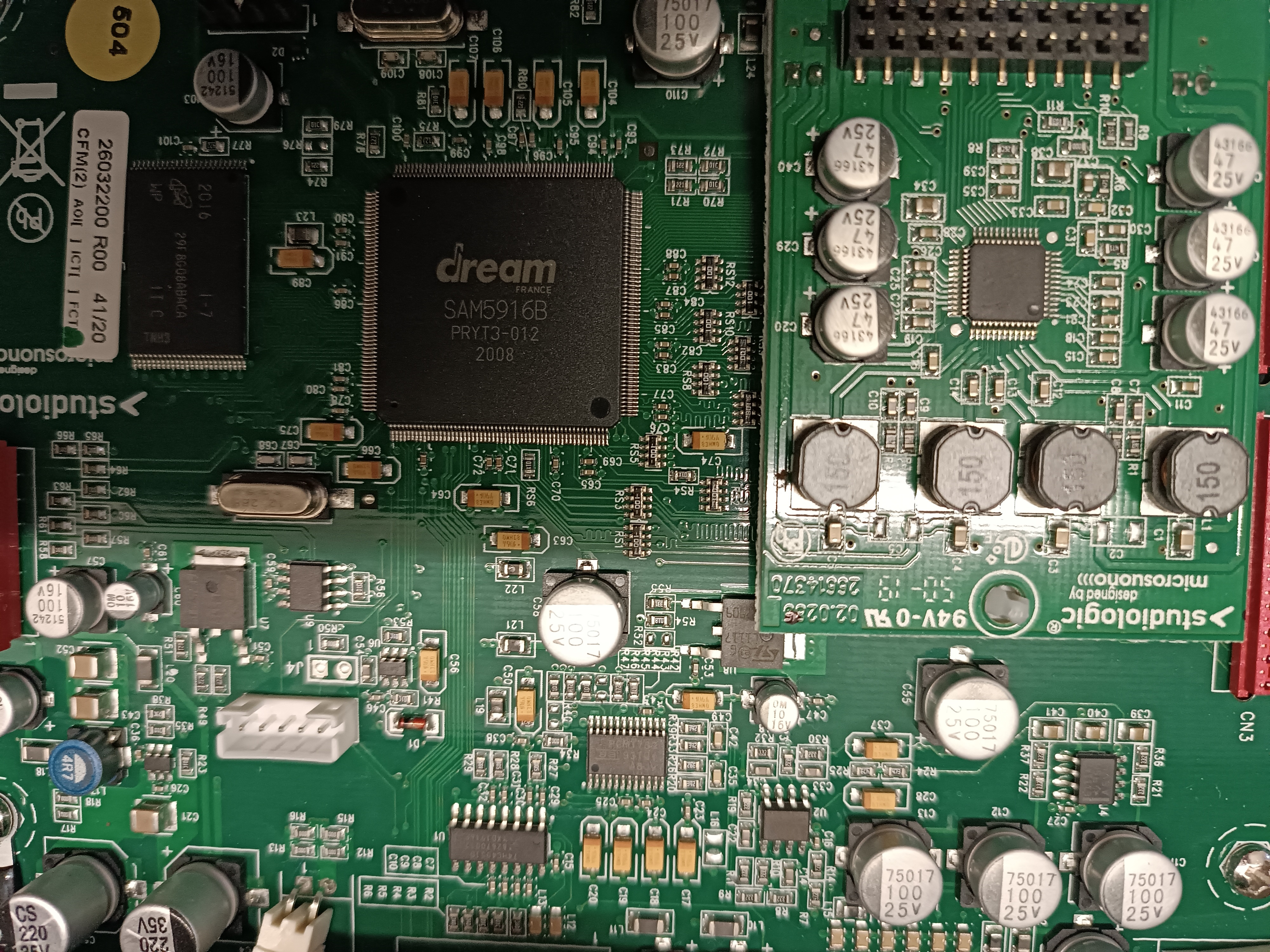

Эту фотку оставил в высоком разрешении. Вдруг кому интересно микросхемы поразглядывать.
