Коллеги подскажите,
как сделать в программе калибровочный файл(в *.txt) микрофону от эталонного замера?
Есть ECM8000(кривой) и Sonarworks XREF 20 (калиброванный).


KB Music Studio

Официальный представитель APS
27 Ноя 2017
2.328
1.235
113
kbmusicstudio.com
Коллеги подскажите,
как сделать в программе калибровочный файл(в *.txt) микрофону от эталонного замера?
Есть ECM8000(кривой) и Sonarworks XREF 20 (калиброванный).
Добрый вечер.
сделайте замер на SW mic и потом с этой же точки на Behringer.

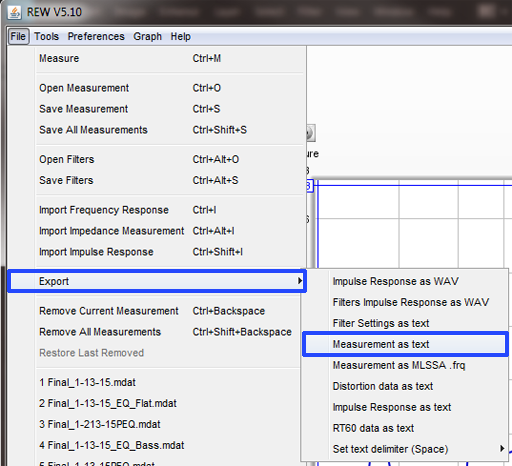

Экспортируйте обе ачх в текстовом формате, а потом просто в excel таблице вычтите один замер из другого.
Результат, будет ваш файл коррекции, если я ни чего не путаю.





IGor2D

Well-Known Member
11 Янв 2012
3.070
490
83
29
Эстония
@KB Music Studio,
Попробую, как будет выходной.
Сдаётся мне, что xref надо запускать как референсный сигнал и тогда снимать разницу.


Alx_g

Active Member
15 Окт 2011
329
177
43
Пенза
Коллеги подскажите,
как сделать в программе калибровочный файл(в *.txt) микрофону от эталонного замера?
Есть ECM8000(кривой) и Sonarworks XREF 20 (калиброванный).
Тоже интересует этот вопрос и можно не только измерительный микрофон "относительно померить", но и любой другой (только не забывать про направленность)
Просто складывать величину амплитуды, думаю не совсем правильно, т.к. числа комплексные.
Вот что надо проверить)


belovw

Well-Known Member
22 Апр 2009
7.254
5.734
113
RK Almaty
Тоже интересует этот вопрос
Беда в том, что калибровочный файл содержит поправку только на АЧХ, а с учетом того что кривая АЧХ закрутит ФЧХ, то результирующее измерение будет с неверной фазой, что может отразиться на работе с FIR и AllPass
---
т.к. числа комплексные.
REW в итоге показывает "не ту" разницу.

  • Like
Реакции: Alx_g

KB Music Studio

Официальный представитель APS
27 Ноя 2017
2.328
1.235
113
kbmusicstudio.com
Интересно стало. А как создается калибровочный файл для микрофонов SW?
Кстати посмотрю файл от SW микрофона в txt, вроде там фаза тоже есть.

В файле txt от микрофона SW только коррекция АЧХ, показателей фазы нет.

Последнее редактирование:
  • Like
Реакции: sergey2014 и belovw

IGor2D

Well-Known Member
11 Янв 2012
3.070
490
83
29
Эстония

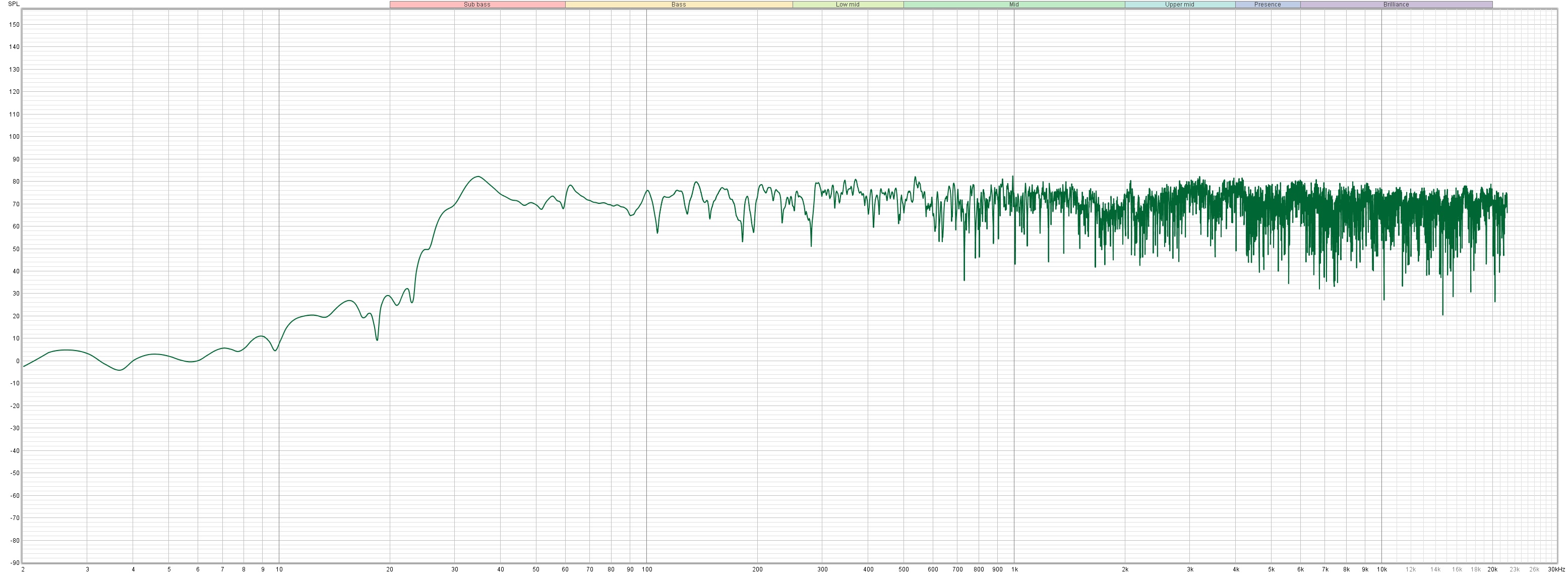

Добрый день всем,
Есть ли какие-то замечания по помещению?
Середина поднята из-за стола/монитора 27"?
Замеры сделаны на EMC8000 по высоким может быть не точно.


Вложения

  • 1,9 MB Просмотры: 69

NoChew

Member
19 Июл 2012
51
8
8
32
Всем привет!

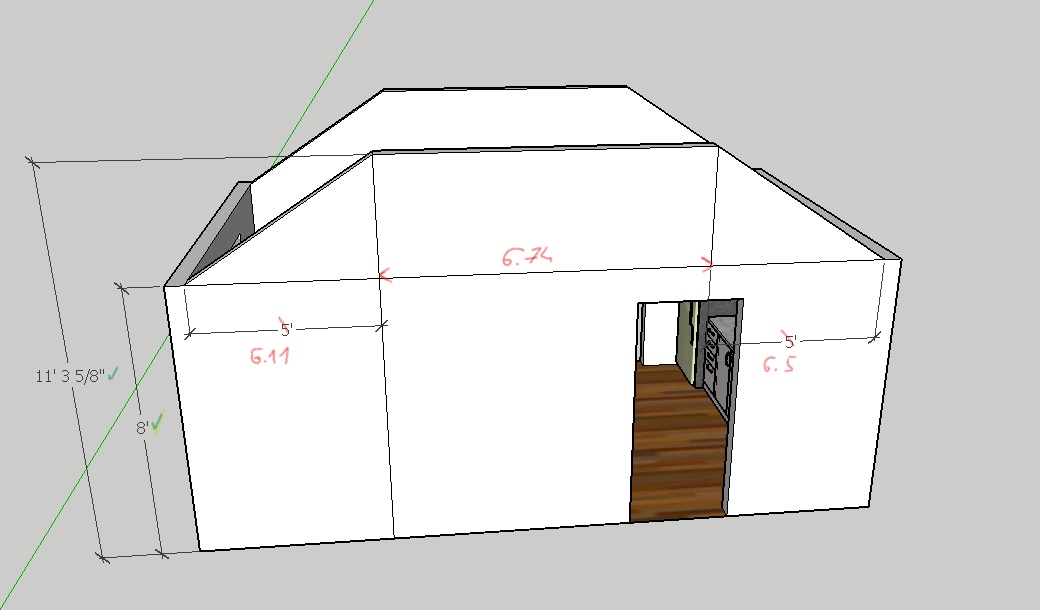

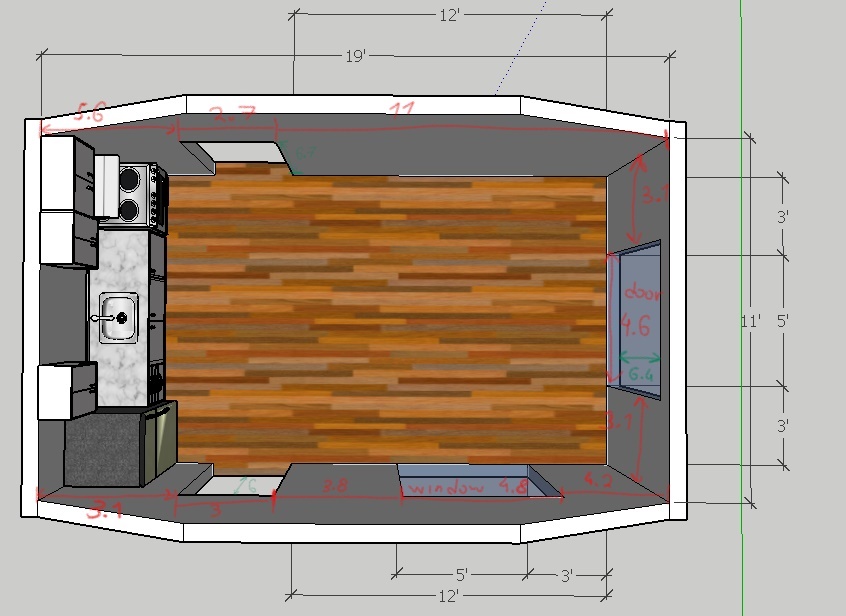

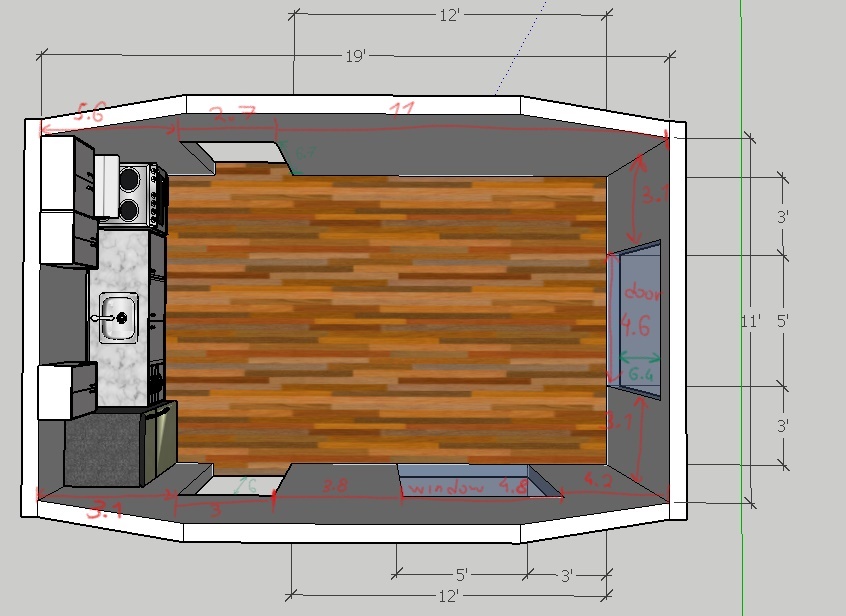

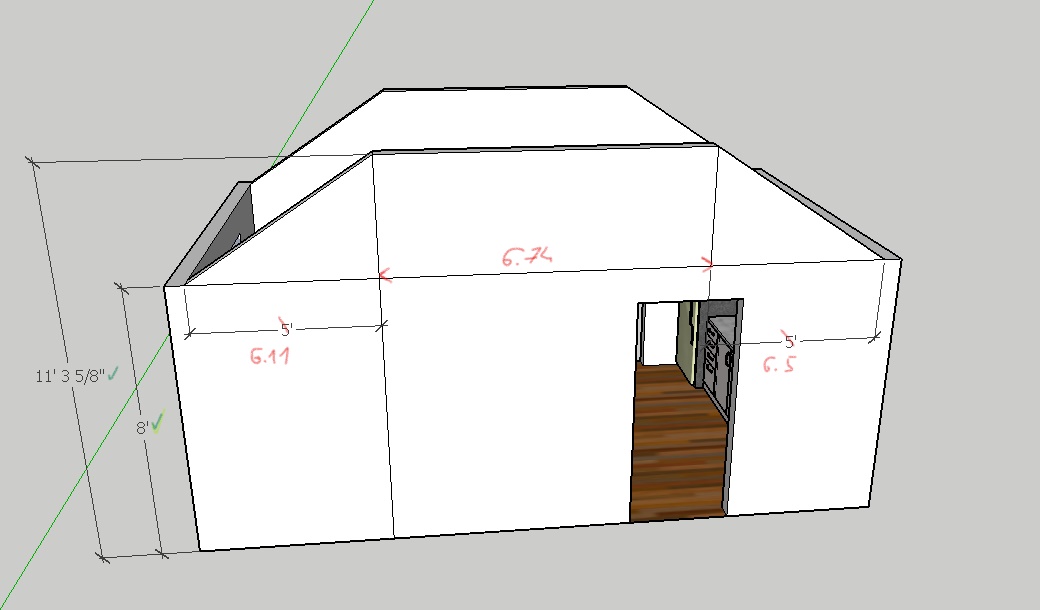

И мое помещение чекните пожалуйста. Звукопоглощения нет.
Length: 5.882
Width: 3.356
Height: 3.431 (у потолка 3 грани, это самая высокая точка.)
Мониторы (Genelec 8050B) стоят около 5 см от стены на отдельных стойках и подставках IsoAcoustics.
Мик: Сонарворкс (откалиброванный)
Карта: RME Babyface (откалибрована)
Проценты в названии измерений = процентаж длины комнаты, где находился мик в процессе измерения


Вложения

Program2beltram

New Member
7 Окт 2020
7
0
1
39
Нужна помощь по REW!
нужны измерения фазы для сведения самодельных мониторов среднего поля (рупор большой +15" НЧ).
Есть REW, Микрофон Беренжер, откалибровал карту, микрофон по шумомеру, все в общем настроил.

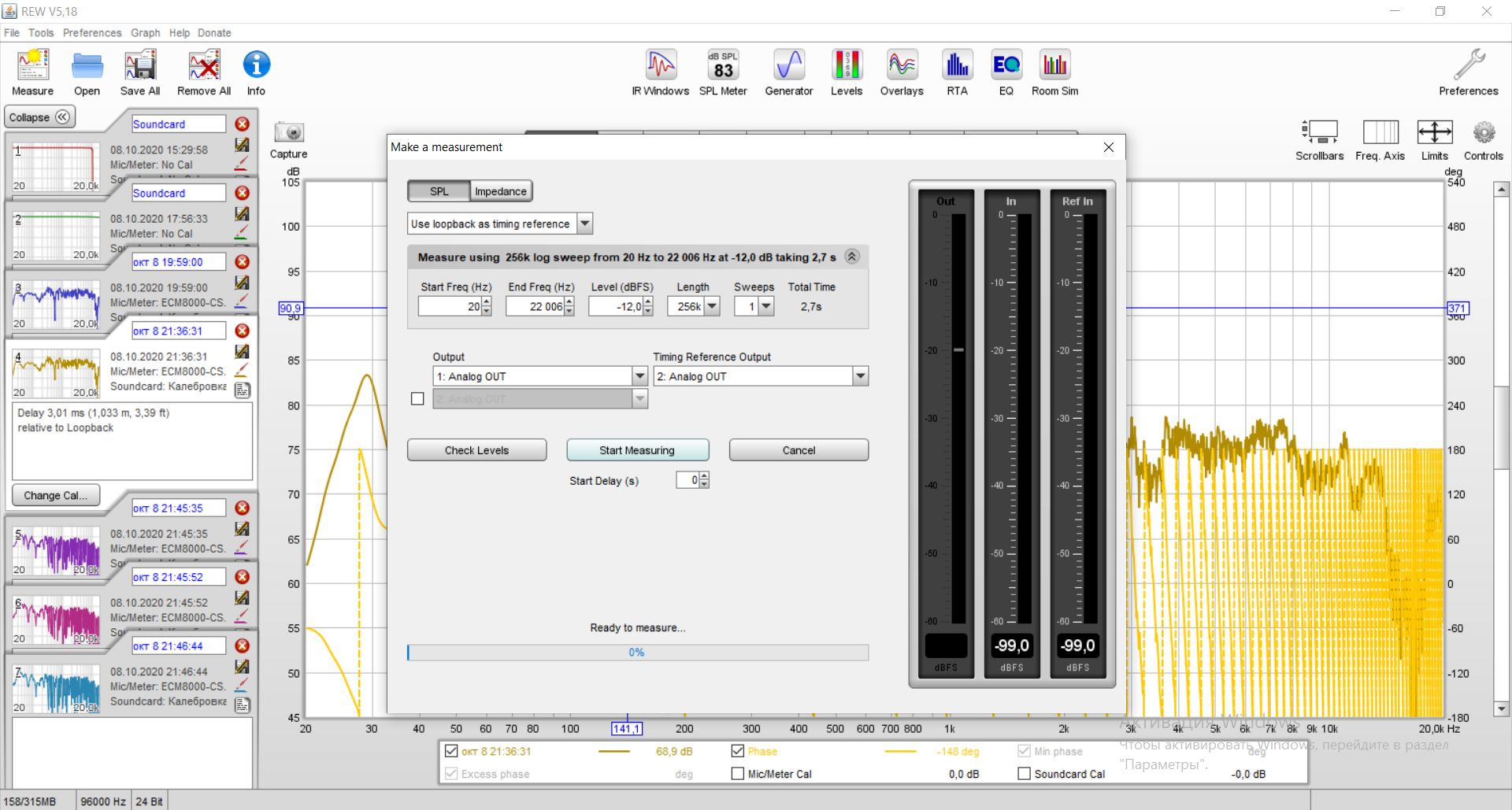

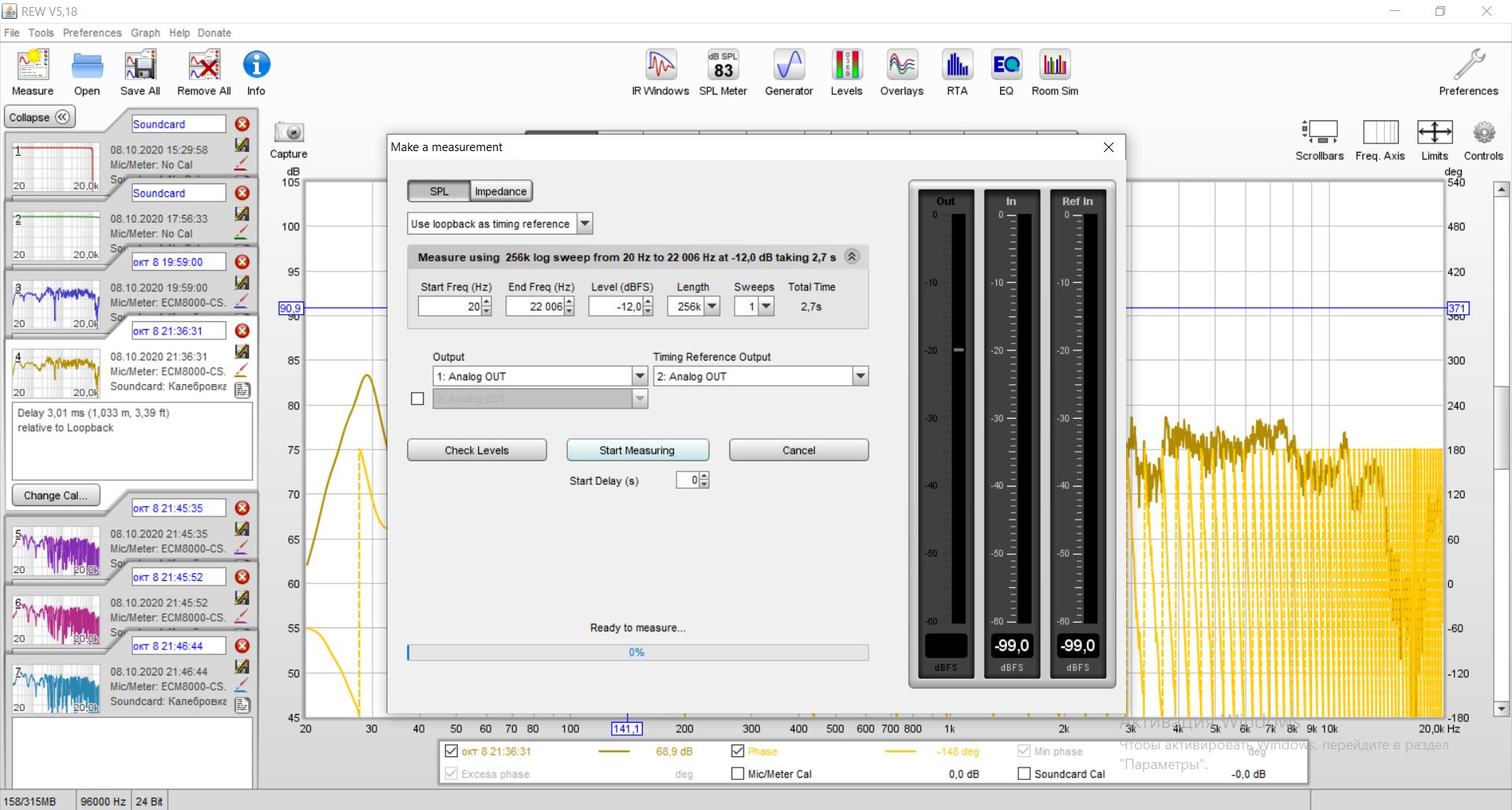

Сделал в REW loopback _ соединил выход 2, со входом 2 для временного отсчета, чтобы REW фазу измерил.

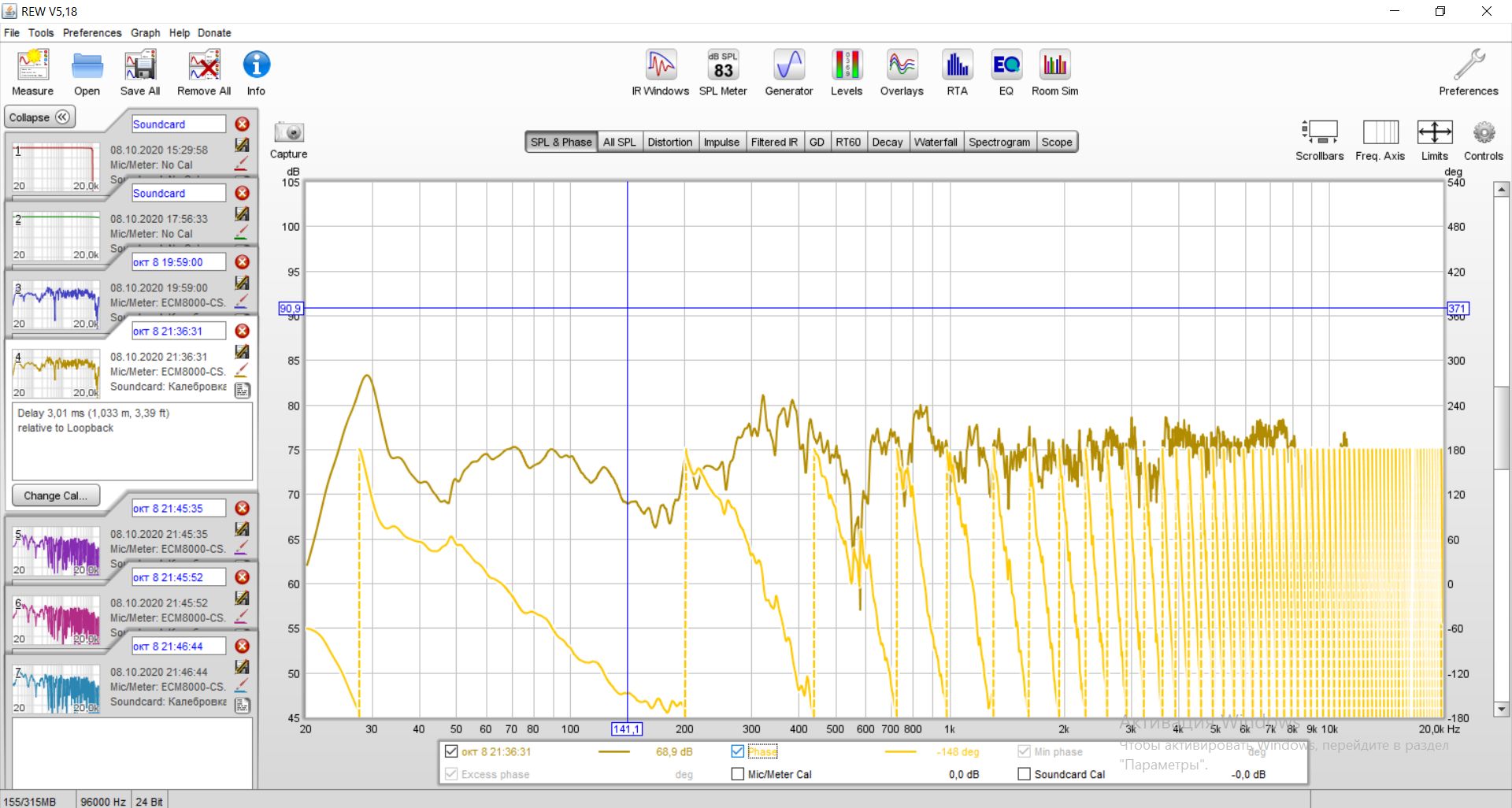

Провожу измерения а фаза вся изломанная! Если отключить loopback то и то ровнее получается.


Вложения

Long

Well-Known Member
27 Фев 2008
13.937
10.904
113
Moscow
WWW.LONG.RU
-- Какое расстояние между динамиком и микрофоном?
Ощущение, что метров 15...


Program2beltram

New Member
7 Окт 2020
7
0
1
39
Измерял на 80 си, на метре , на полтора , на двух , на трёх ... результат одинаковый По фазе! Только , конечно АЧХ ниже уровнем .
Измерения на фото проведены на 1 м.


Program2beltram

New Member
7 Окт 2020
7
0
1
39

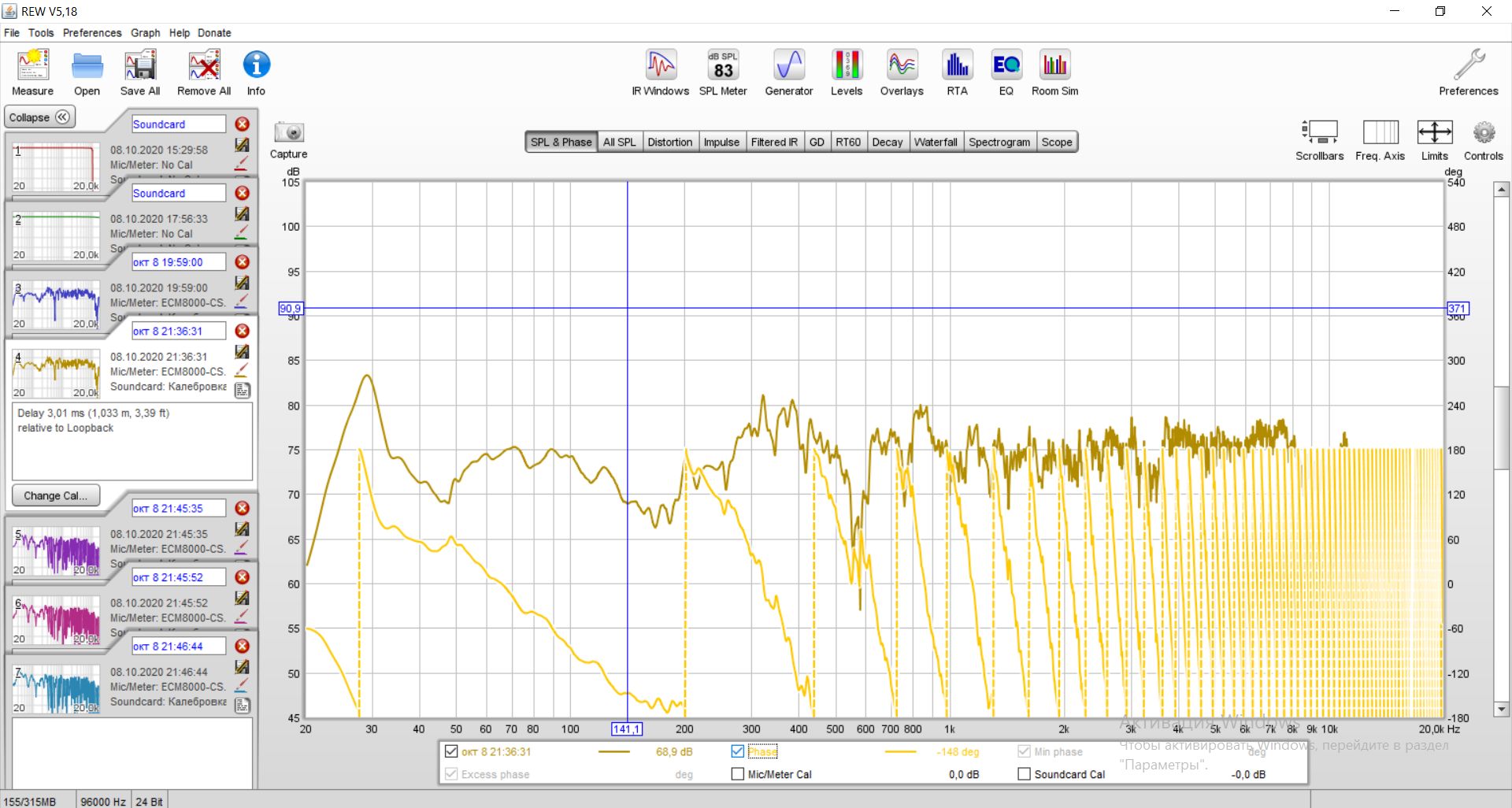

Измерял заново. Первый фаил - с петлей между входом и выходом карты. вторые измерения в настройках перед измерениями поставил no timing reference и так даже фаза красивее!
Добавлено:

сюда на форум измерение не прицепилось. вот ссылка https://cloud.mail.ru/public/5ySC/fyqgC568p


belovw

Well-Known Member
22 Апр 2009
7.254
5.734
113
RK Almaty

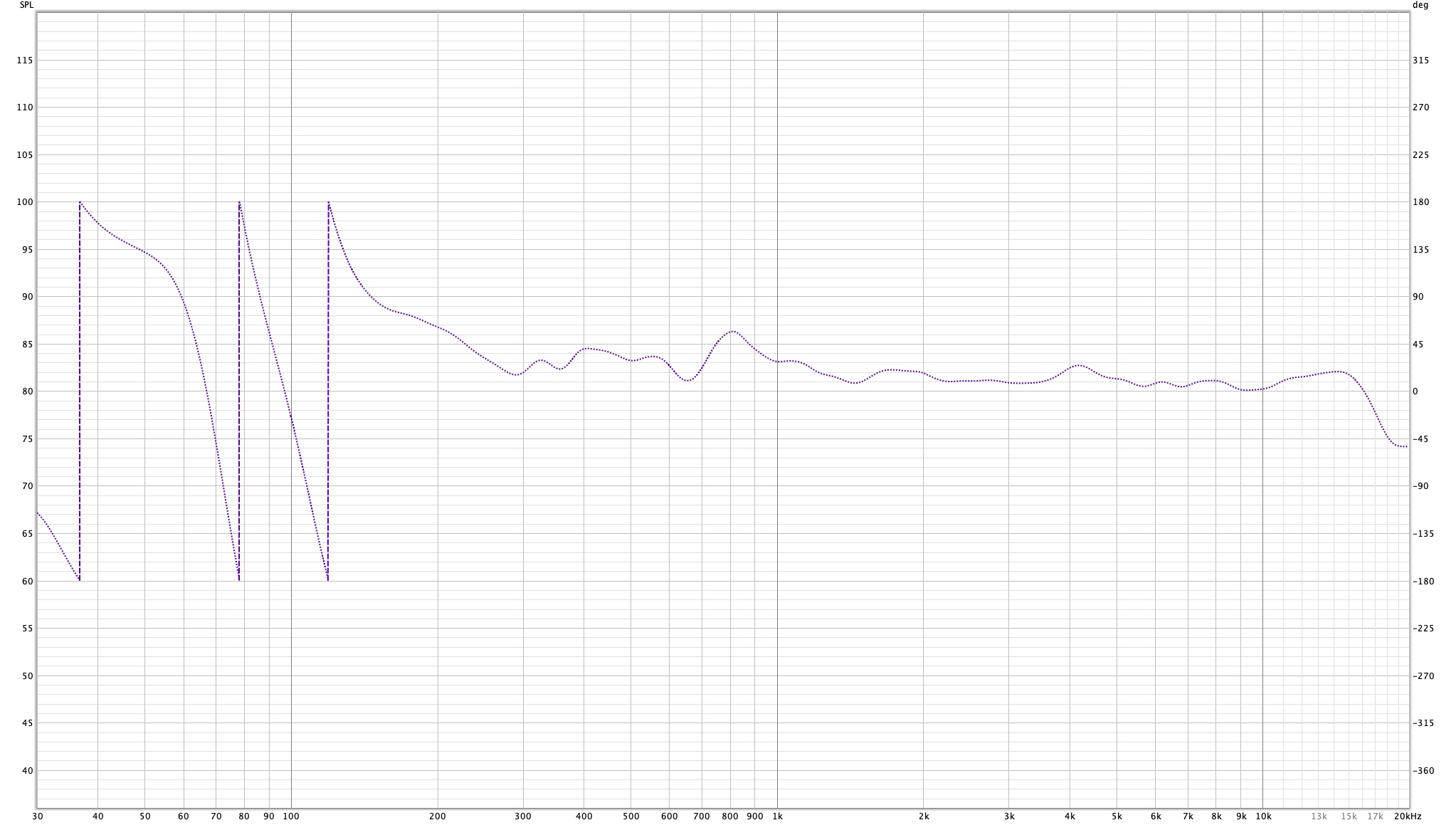

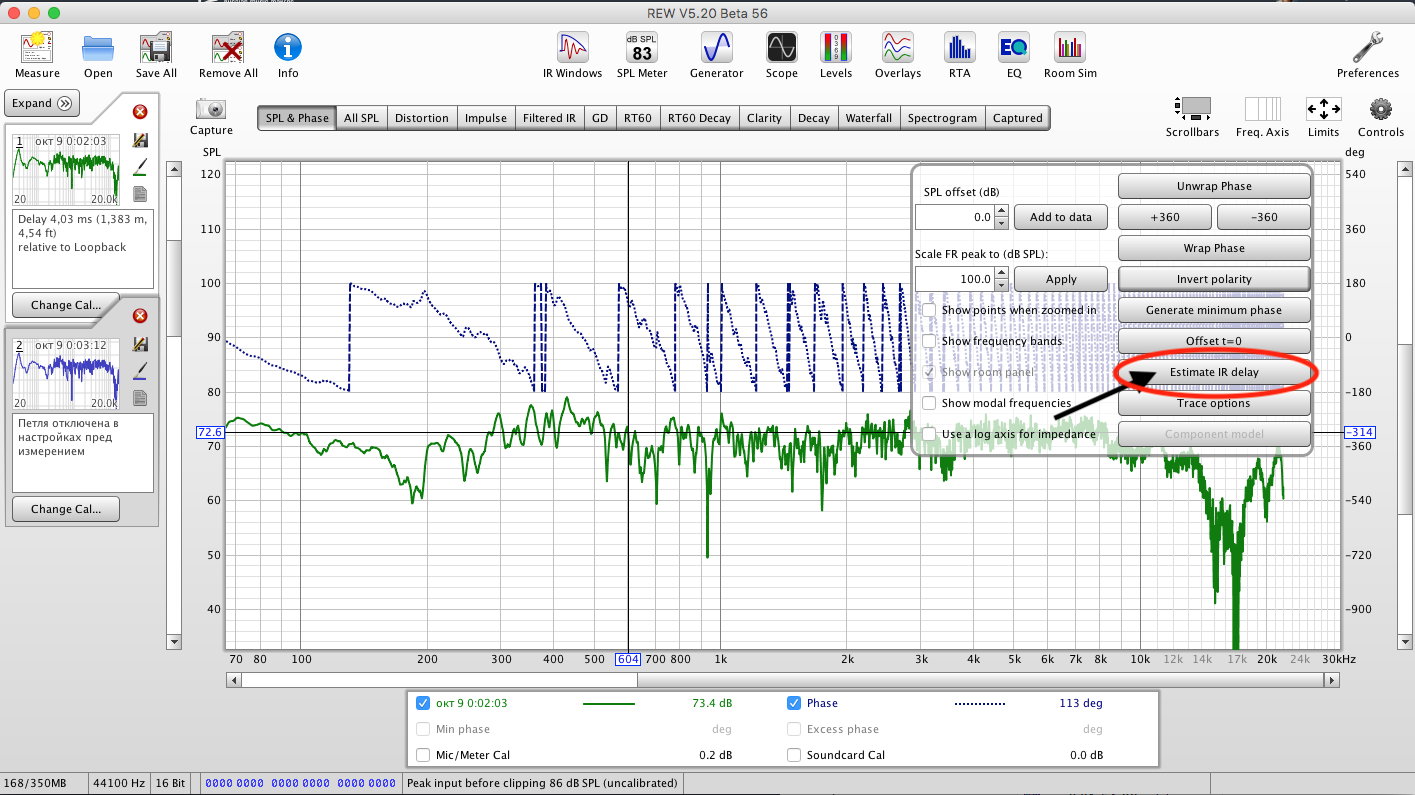

@Program2beltram, Интересная конструкция. Хорошая переходная. По ней видно что излучатели не переполюсованы. Какой порядок фильтров?
Я оптимизировал время импульса для удобства просмотра ФЧХ


Вложения

Program2beltram

New Member
7 Окт 2020
7
0
1
39
@Program2beltram, Интересная конструкция. Хорошая переходная. По ней видно что излучатели не переполюсованы. Какой порядок фильтров?
Я оптимизировал время импульса для удобства просмотра ФЧХ
Благодарю за помощь! У вас новый REW на моем не запускался, пришлось обновиться :)
Открыл ваш фаил, и там фаза такая же как и в измерениях без петли! смысл тогда в петле? я думал будет точнее.
И конечно самый главный вопрос - КАК ВЫ ЭТО СДЕЛАЛИ? как мне оптимизировать время импульса?
Я раньше пользовался ART там мышкой надо было выделять часть импульса и делать расчет того что нужно - тут не разобрался.


Program2beltram

New Member
7 Окт 2020
7
0
1
39
Да, мониторы самодельные, на отечественных динамиках, делают у нас энтузиасты. Они и под ключ , но получается очень дорого. Был опыт, по акустике, взял у них только динамики, корпусы и фильтры сам. Фильтр пассивный 3-го порядка, вроде хорошо свел. Вот проблема фазового согласования НЧ с ВЧ, сейчас хочу еще делать мониторы 3-х полосные и поменьше размером, там будет сложнее сводить. Нужно разбираться как сводить по импульсу в REW но не подключая каждый динамик к разному каналу, а все сразу - чтобы на импульсе было видно вместе динамики работают или их надо в плоскости двигать или крутить фазу кроссовером (что не хотелось)


belovw

Well-Known Member
22 Апр 2009
7.254
5.734
113
RK Almaty
Нужно разбираться как сводить по импульсу в REW но не подключая каждый динамик к разному каналу, а все сразу - чтобы на импульсе было видно вместе динамики работают или их надо в плоскости двигать или крутить фазу кроссовером (что не хотелось)
Хотелось бы разузнать об этой методе по подробнее. Сколько не пробовал - всегда получалось непонятно что, то вычет на частоте раздела, то ещё что. В итоге по фазе свожу.
Но ваш пример очень заинтересовал. Буду признателен за отзывчивость.


Program2beltram

New Member
7 Окт 2020
7
0
1
39
По фазе не информативно. Я сводил в АРте по импульсу, и двух канальные измерения не нужны. Там как-то понятнее для меня. У REW импульс разукрашенный кучей графиков :)) не разобрался пока еще, надо поковыряться, что каждый график цветной значит из которого состоит импульс.
В АРТе там импульс тупо черная линия :) - если Пик нормальный один - то все свелось.
К примеру, я беру к любой колонке сверху ставлю супертвитер, и включаю его через фильтр того же порядка что и фильтры в колонке. К примеру хочу, чтобы твитер помогал колонке выше 13-15кГц. ставлю твитер сверху колонки. И смотрю на импульс - После основного импульса на графике появляется второй пик. Беру двигаю на пол сантиметра твитер вглубь - опять смотрю импульс - мелкий пик придвинулся к основному, ага, значит двигаю в правильном направлении...двигаю до тех пор, пока оба пика не сольются в единый. После этого можно и фазу измерить...но лишь для того, чтобы удостовериться, что она красивая :)


Andrey Sandr

New Member
14 Ноя 2011
4
0
1
Всем привет, скиньте пожалуйста калибровочный файл на Behringer ECM 8000, может у кого появился актуальный?


belovw

Well-Known Member
22 Апр 2009
7.254
5.734
113
RK Almaty
Всем привет, скиньте пожалуйста калибровочный файл на Behringer ECM 8000, может у кого появился актуальный?
Бесполезное занятие, ибо никто не знает насколько ваш микрофон имеет неравномерную АЧХ


Andrey Sandr

New Member
14 Ноя 2011
4
0
1
Бесполезное занятие, ибо никто не знает насколько ваш микрофон имеет неравномерную АЧХ
Согласен, хотел ради интереса проверить и посмотреть на результат.


Andrey Sandr

New Member
14 Ноя 2011
4
0
1
А как правильно калибровать звуковую карту, т.е. в каком положении распологать микрофон (в равностороннем треугольнике или в близости у динамика) на каком уровне? в качестве источника выходящего сигнала указывать один канал или R и L (по этому поводу ни в одном обзоре не было речи)?
Для чего нужен loopback на входящем канале?


Вложения

Arthur12

New Member
14 Авг 2019
10
11
3
28

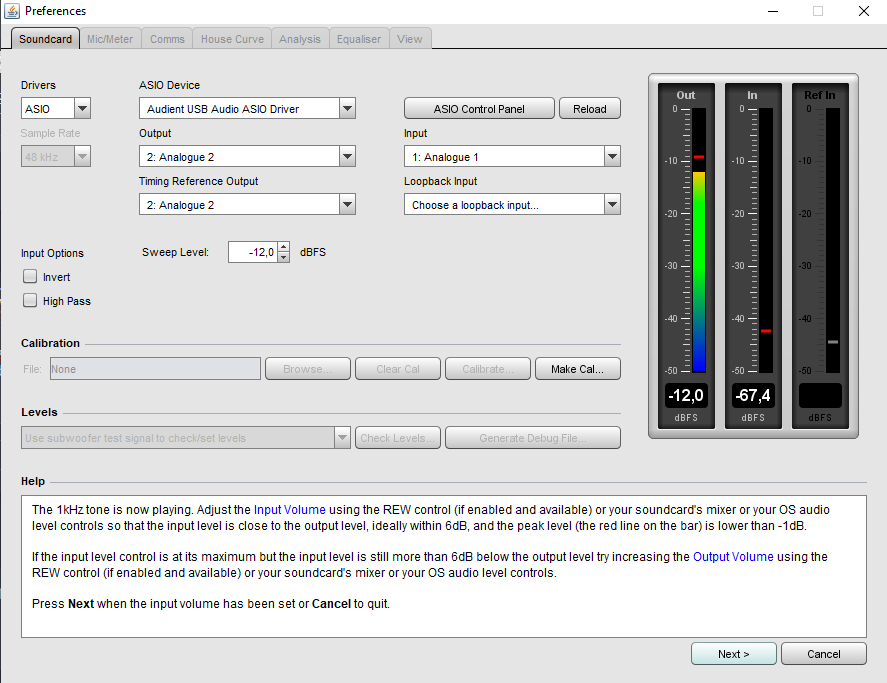

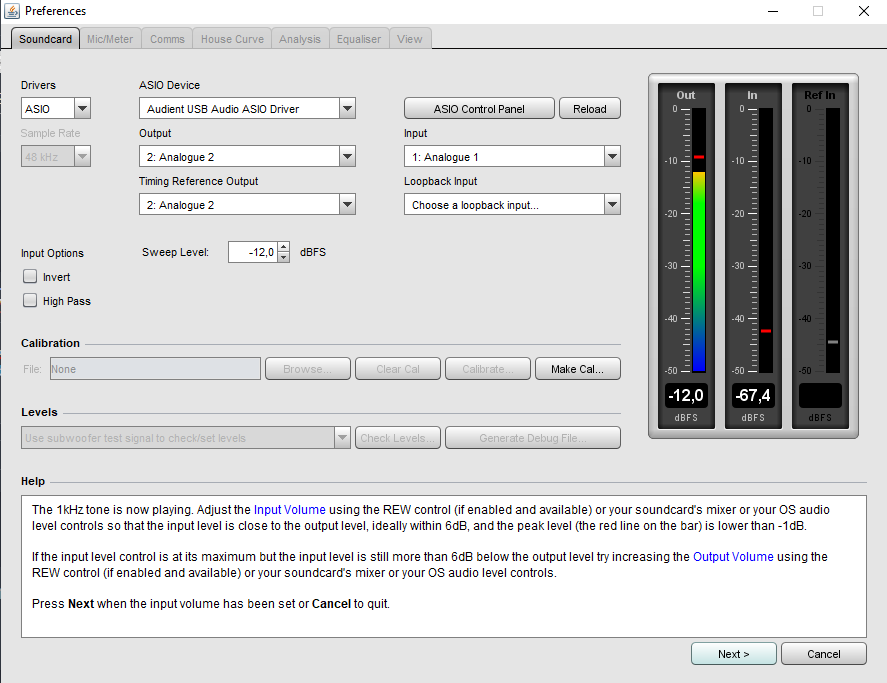

Кто нибудь подскажет в чем может быть дело, слабый сигнал на входе , карточка audient id4 микрофон ECM8000. все уже перепробовал выше -50 dbfs не поднимается


Вложения
