@Unidentified, Начиная от 1кгц там в принципе всё очень примерно становится, в связи с очень небольшой длинной волн. 5-10 см вперед/назад, влево-вправо и картинка графика меняется. Хотя на слух вроде и не так. Не зря ведь в REW есть режим Var Smooting, где верха на ачх сильнее сглажены, чем середина и низ.

Нет, я принципиально совсем не против калибровочного файла, но оно не так существенно на мой взгляд. К примеру, ту же гребёнку от стола будет и без и вместе с калибровочным файлом отлично видно.

Т.е. возвращаясь к вопросу, если файла нет, то я бы по этому поводу сильно не грузился.


belovw

Well-Known Member
22 Апр 2009
6.212
4.499
113
RK Almaty
К примеру, ту же гребёнку от стола будет и без и вместе с калибровочным файлом отлично видно.
Зная суть вопроса, можно рассчитать частоты гребёнки и по калькулятору. Я как-то выкладовал формулу.
---
http://www.rmmedia.ru/threads/122546/#post-2030166
Поиск точки отражения от стола.

А формулы нахождения частот гребенки оказывается здесь не выкладывал.
Можно её получить. См пост ниже

Последнее редактирование:

belovw

Well-Known Member
22 Апр 2009
6.212
4.499
113
RK Almaty
Гребенка происходит из-за интерференции двух когерентных сигналов. Один приходит напрямую, второй отражаясь от стола. Если найти длину пути каждого сигнала и после получить их разницу, то можно рассчитать частоты канселяции.
h1 - высота излучателя над уровнем стола.
h2 - высота ушей над уровнем стола
d - расстояние проекции на стол отрезка между излучателем и ушами.
Тогда
1) длина прямого сигнала L1 получится
L1=(d^2+(h2-h1)^2)^0.5

// Примечание
// нахождения гипотенузы производится по закону Пифагора
// квадрат гипотенузы равен сумме квадратов катетов
// где d^2+(h2-h1)^2 сумма квадратов катетов.
// (d^2+(h2-h1)^2)^0.5 нахождения квадратного корня из суммы квадратов катетов

2) длина отраженного сигнала
L2=(d^2+(h2+h1)^2)^0.5

3) их разница
L=L2-L1

В это расстояние должна уложиться половина длины волны. Также канселяции будут происходит если в это расстояние будет укладыватся нечетное количество полупериудов.
Тогда
F=C(2k-1)/2L

где
F - частота на которой будет происходить канселяция.
С - скорость звука ~340 m/s
L - разница пути прямого и отраженного сигнала
k - ряд частот на которых будет происходить канселяции равен от 1 до бесконечности
в реальности, при росчете ряда частот от низкочастотного излучателя можно ограничиться высшей частотой сопоставимой с частотой раздела кроссовера. Для среднестатистической двухполоски ряд частот для низкочастотнорго вуфера можно ограничить на частоте 2000 Гц. Для высокочастотного излучателя найденный ряд можно ограничить снизу частотой кроссовера, а сверху максимальной воспроизводимой частотой.

Можно для упрощения воспользоваться графическим калькулятором
https://www.desmos.com/calculator/2urfopnoar

Последнее редактирование:

linguini

Member
24 Сен 2017
31
0
6
27

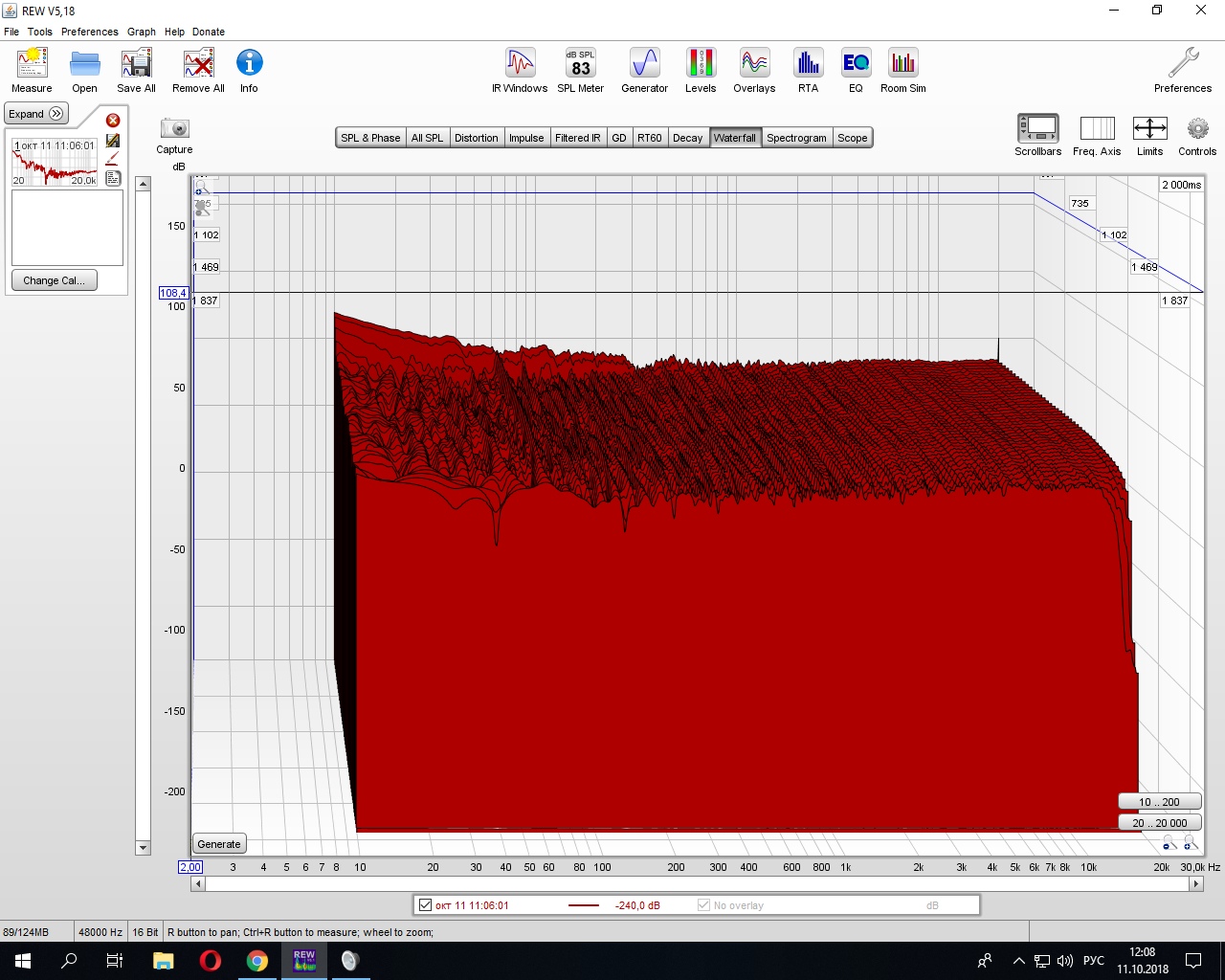

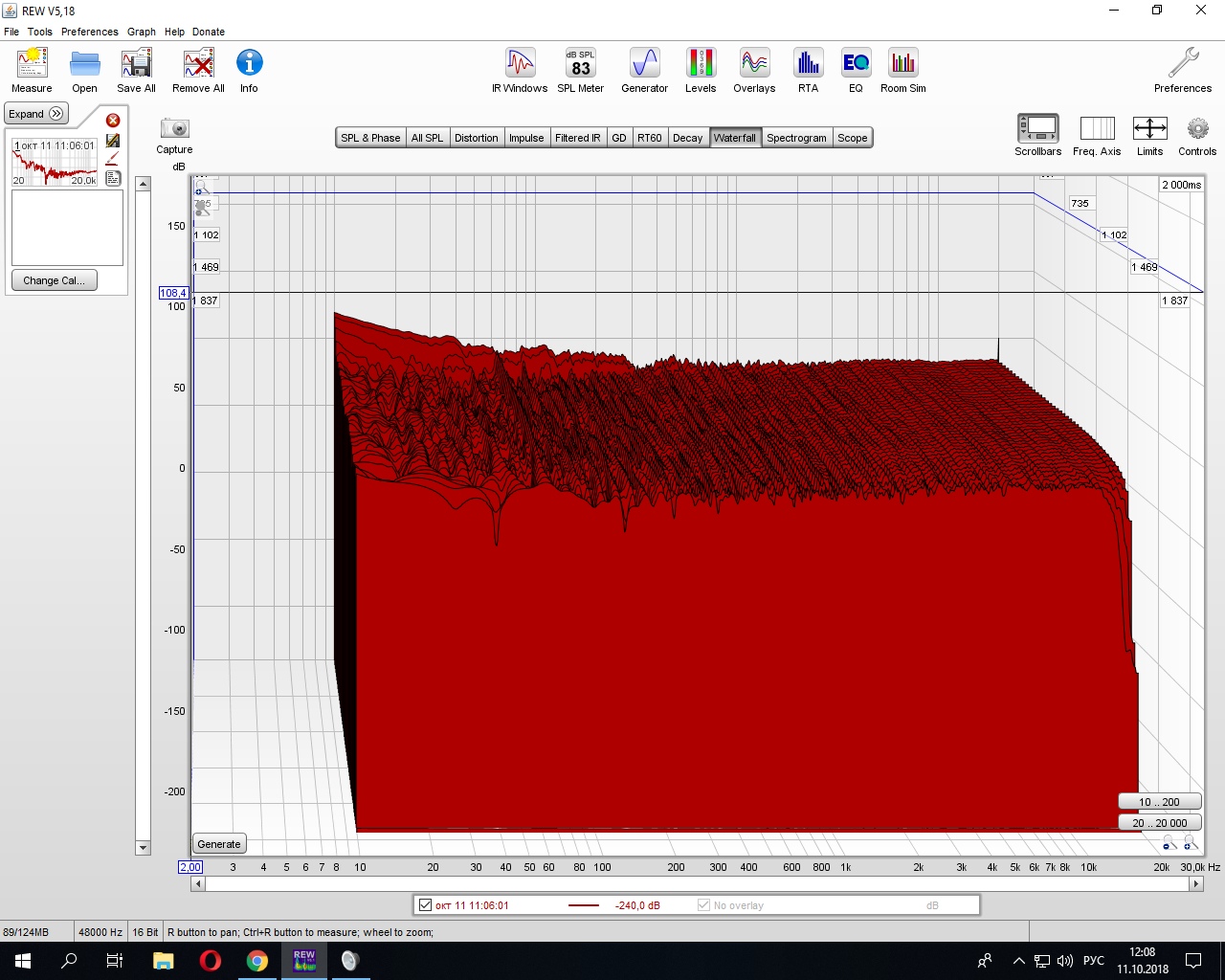

Всем привет. Вот так выглядит график водопада моей комнаты, но как его привести к обычному, виду где он затухает до 20 ед. Подскажите где нужно выставлять значение этого параметра?


Вложения

Unidentified

Active Member
30 Апр 2018
487
180
43
34
Обратите внимание, пользователь заблокирован на форуме. Не рекомендуется проводить сделки.
@linguini, обычно такую информацию лучше смотреть в обучающих видео или в мануале.

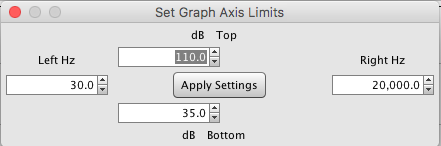

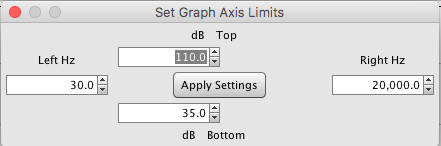

Выставляется в "Limits"
Screen Shot 2018-10-11 at 12.11.52.png


linguini

Member
24 Сен 2017
31
0
6
27
@linguini, обычно такую информацию лучше смотреть в обучающих видео или в мануале.
Выставляется в "Limits"
Посмотреть вложение 151554

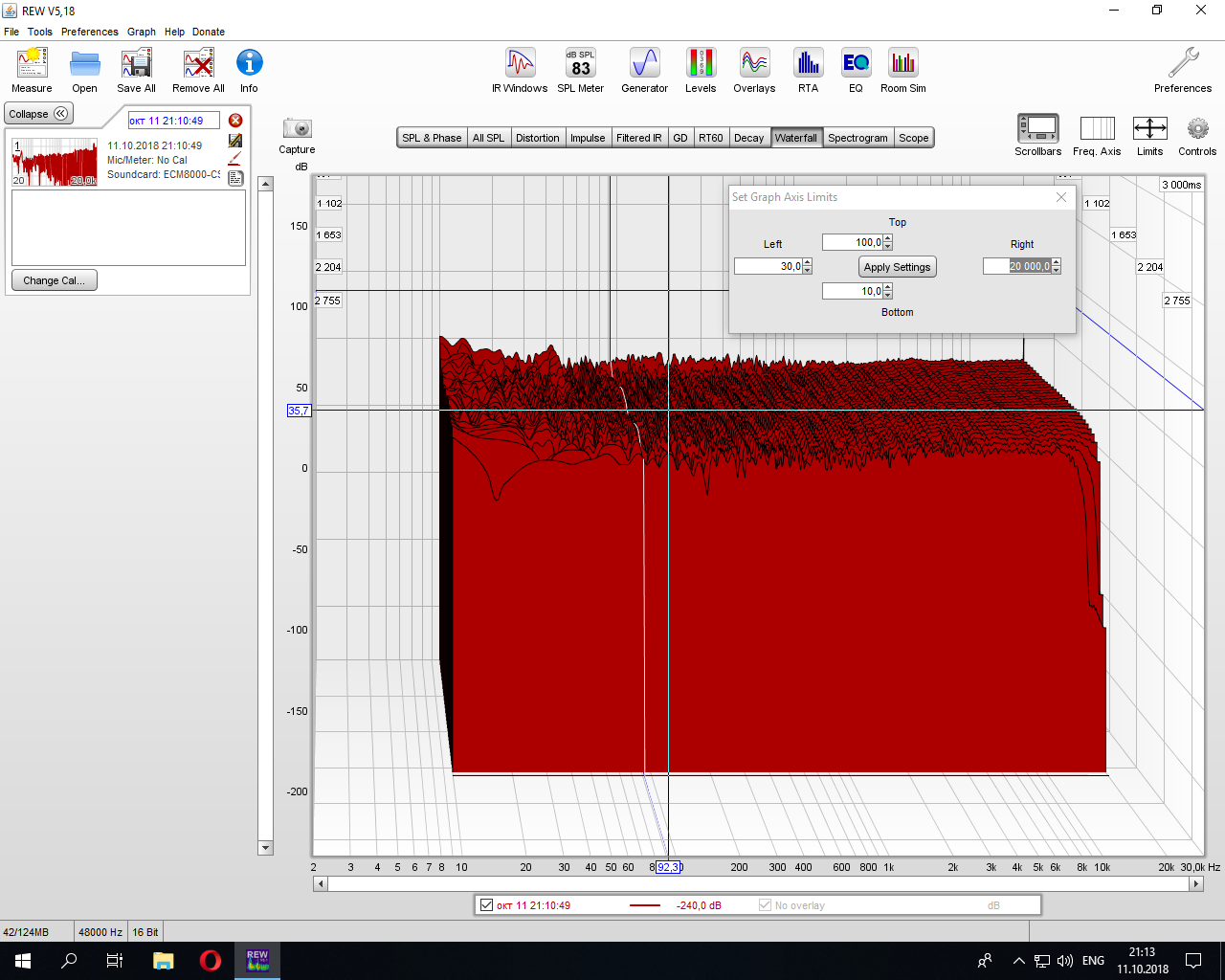

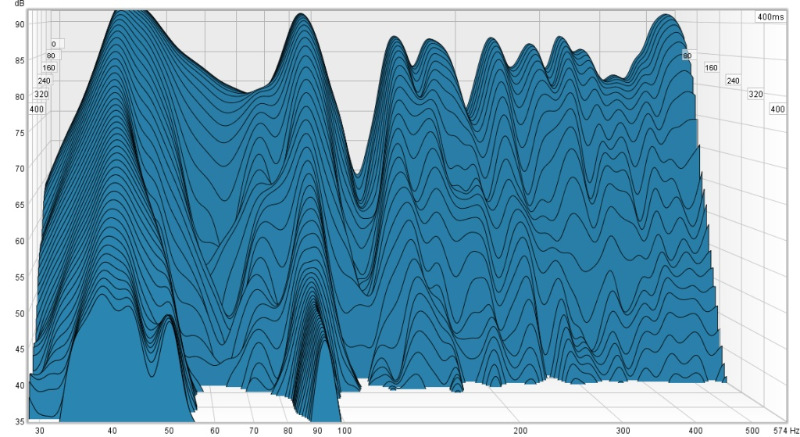

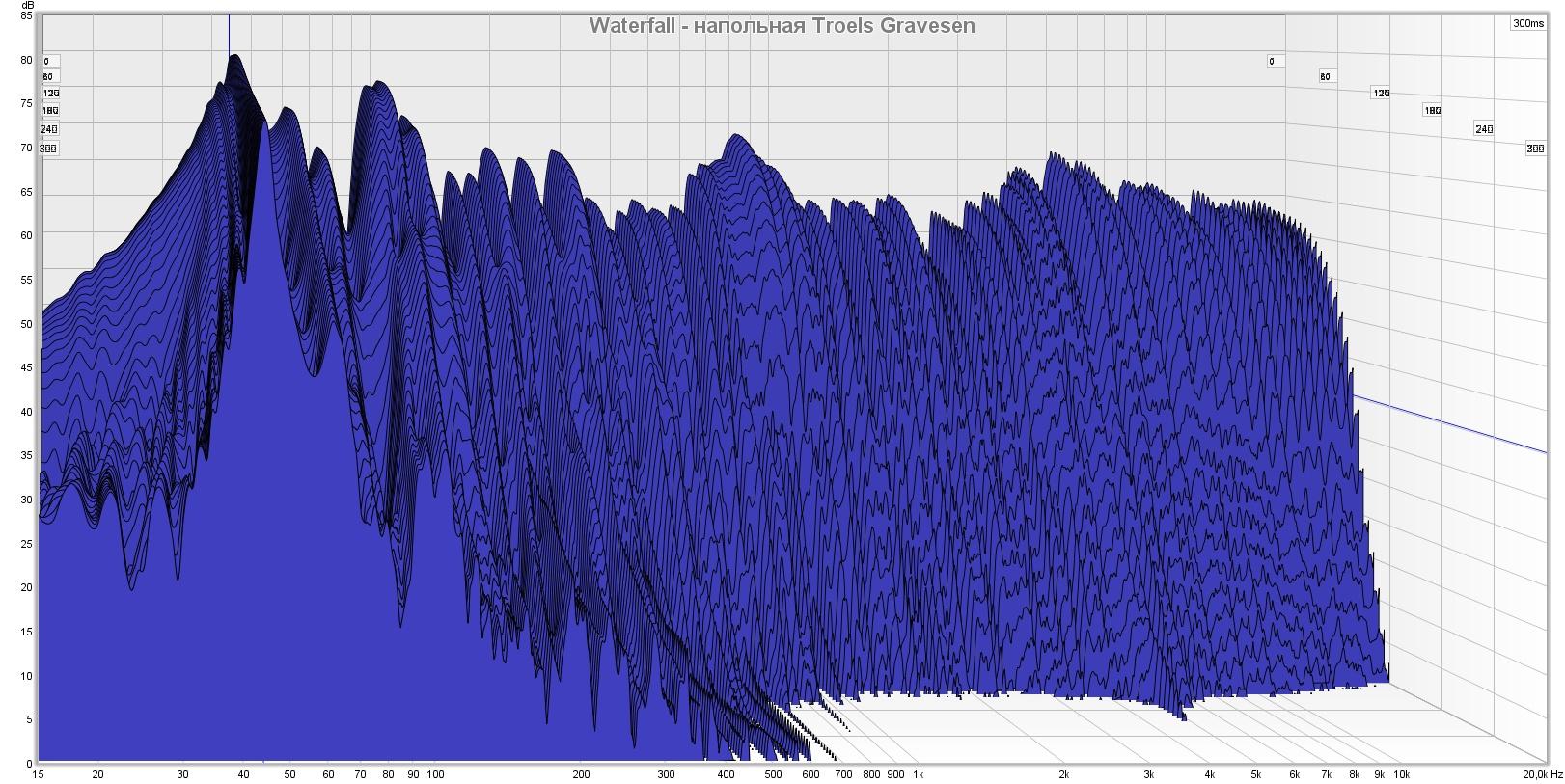

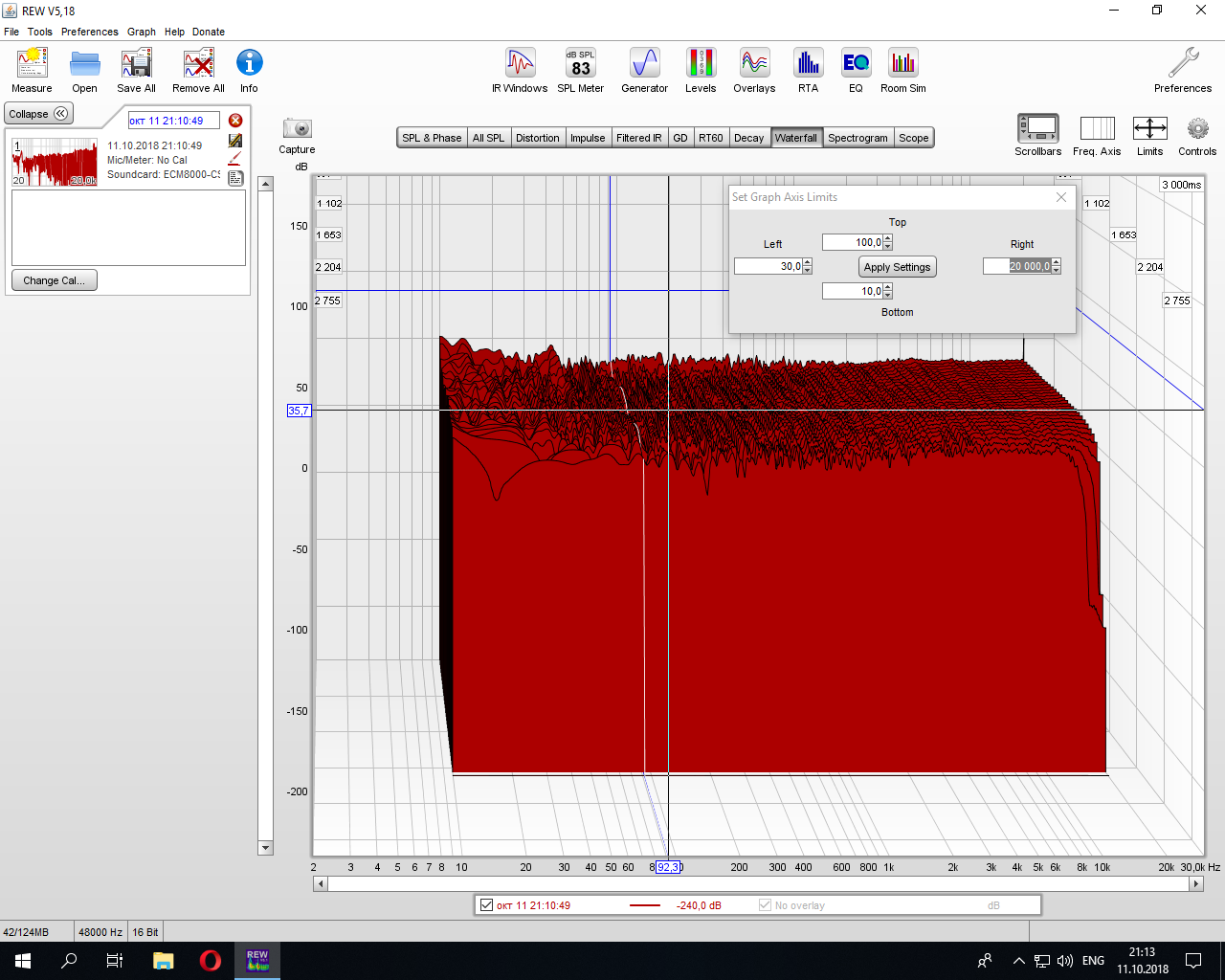

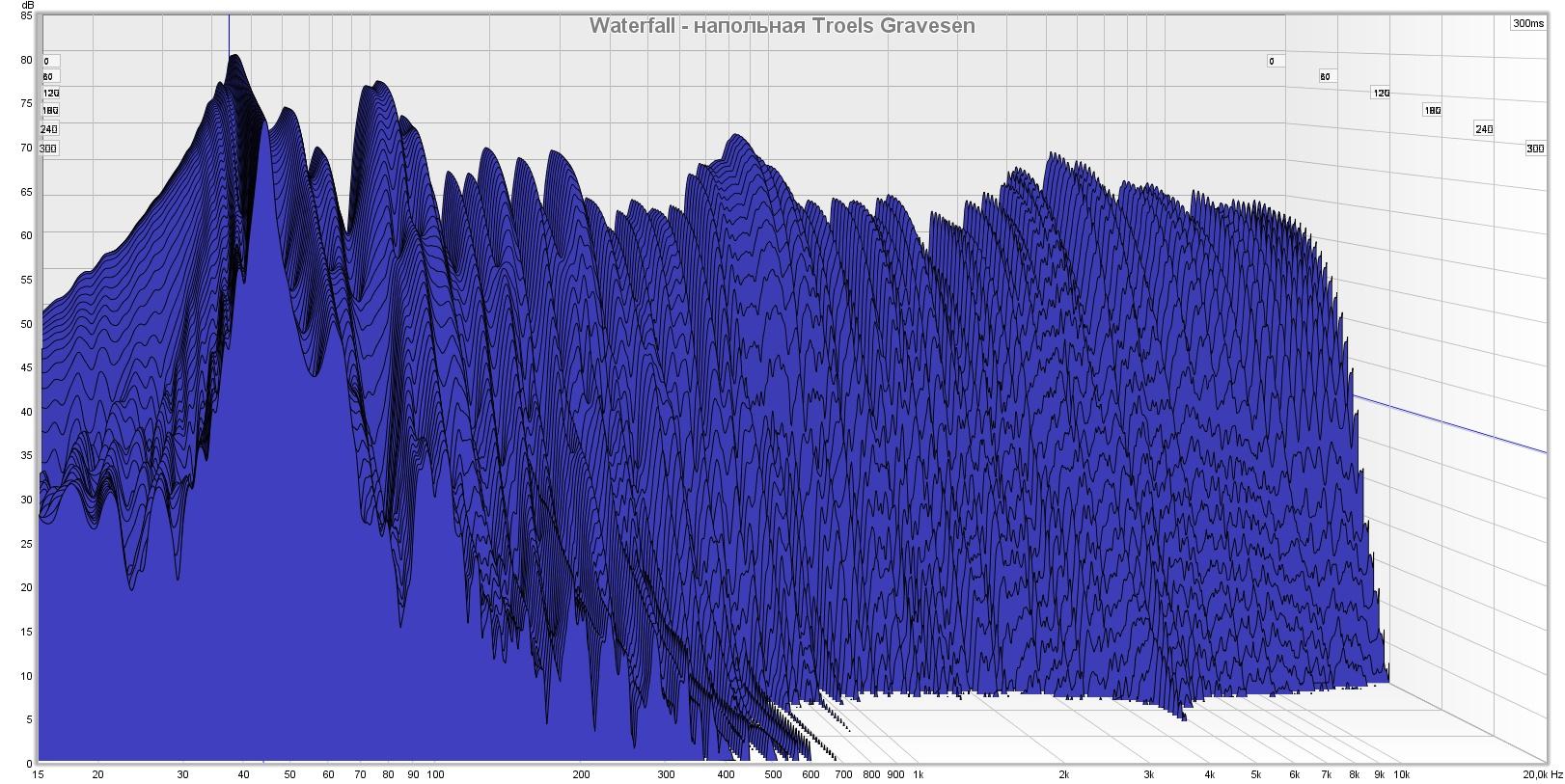

Вот выставил параметры, и все равно непонятная картина. График выглядит непривычно , вот мой водопад, а вот других помещений , на которых все понятно, на моем же совсем по-другому.


Вложения

Unidentified

Active Member
30 Апр 2018
487
180
43
34
Обратите внимание, пользователь заблокирован на форуме. Не рекомендуется проводить сделки.
@linguini, apply setting пробовали нажимать после того, как все выставили?


alexpen

Well-Known Member
25 Янв 2014
4.906
4.361
113
@linguini, Сделайте замер на 80-85 дб и выставите верх/низ: 95/35... в окошке как вам указал @Unidentified


Лучше просто файл тут выложить, если какие-то вопросы есть... народ посмотрит, может идеи будут )


Unidentified

Active Member
30 Апр 2018
487
180
43
34
Обратите внимание, пользователь заблокирован на форуме. Не рекомендуется проводить сделки.
@linguini, пойдем от обратного, представим вы привели в порядок отображение, что вам это даст, на что обращать внимание, как «читать» waterfall?


linguini

Member
24 Сен 2017
31
0
6
27
@linguini, Сделайте замер на 80-85 дб и выставите верх/низ: 95/35... в окошке как вам указал @Unidentified


Лучше просто файл тут выложить, если какие-то вопросы есть... народ посмотрит, может идеи будут )

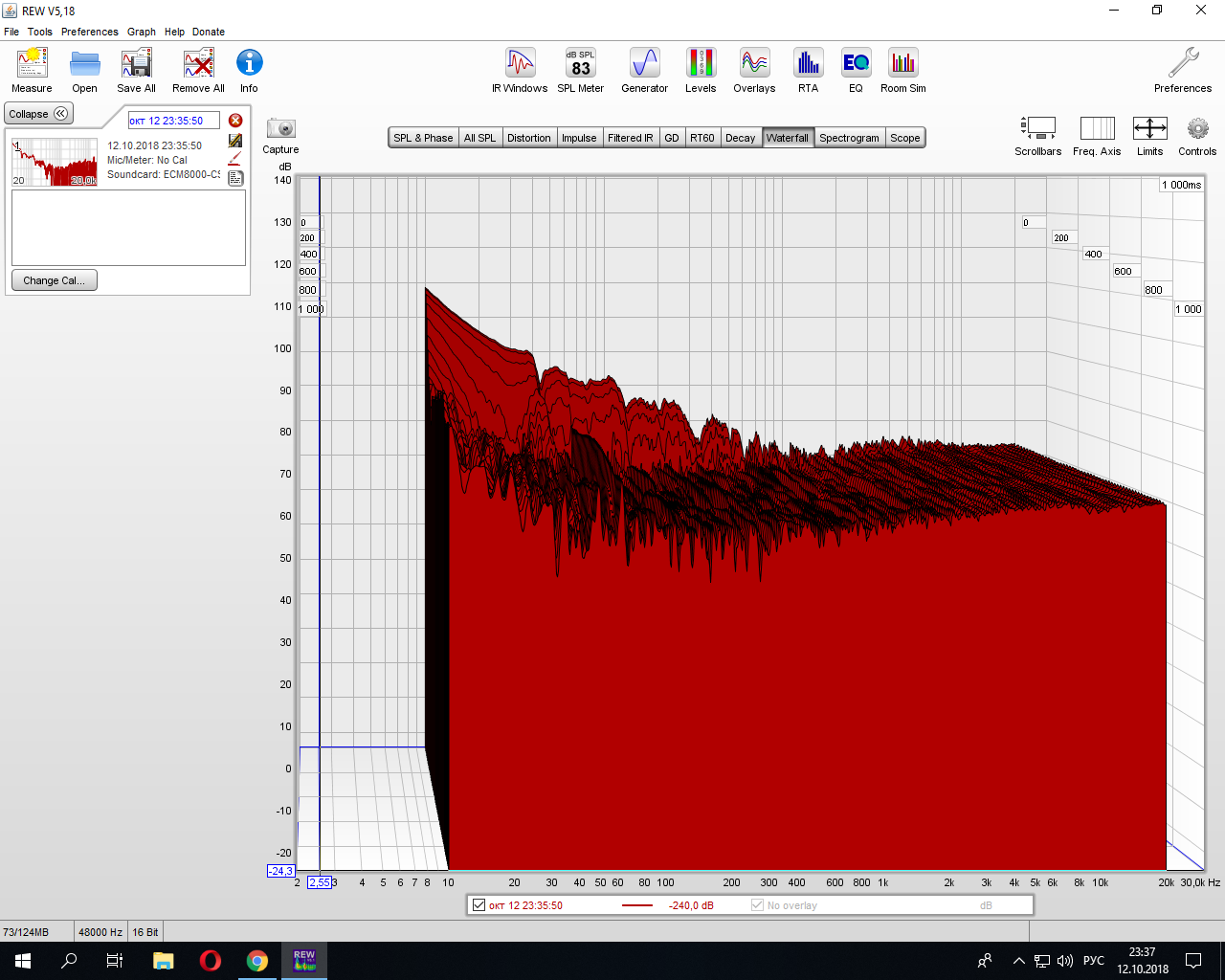

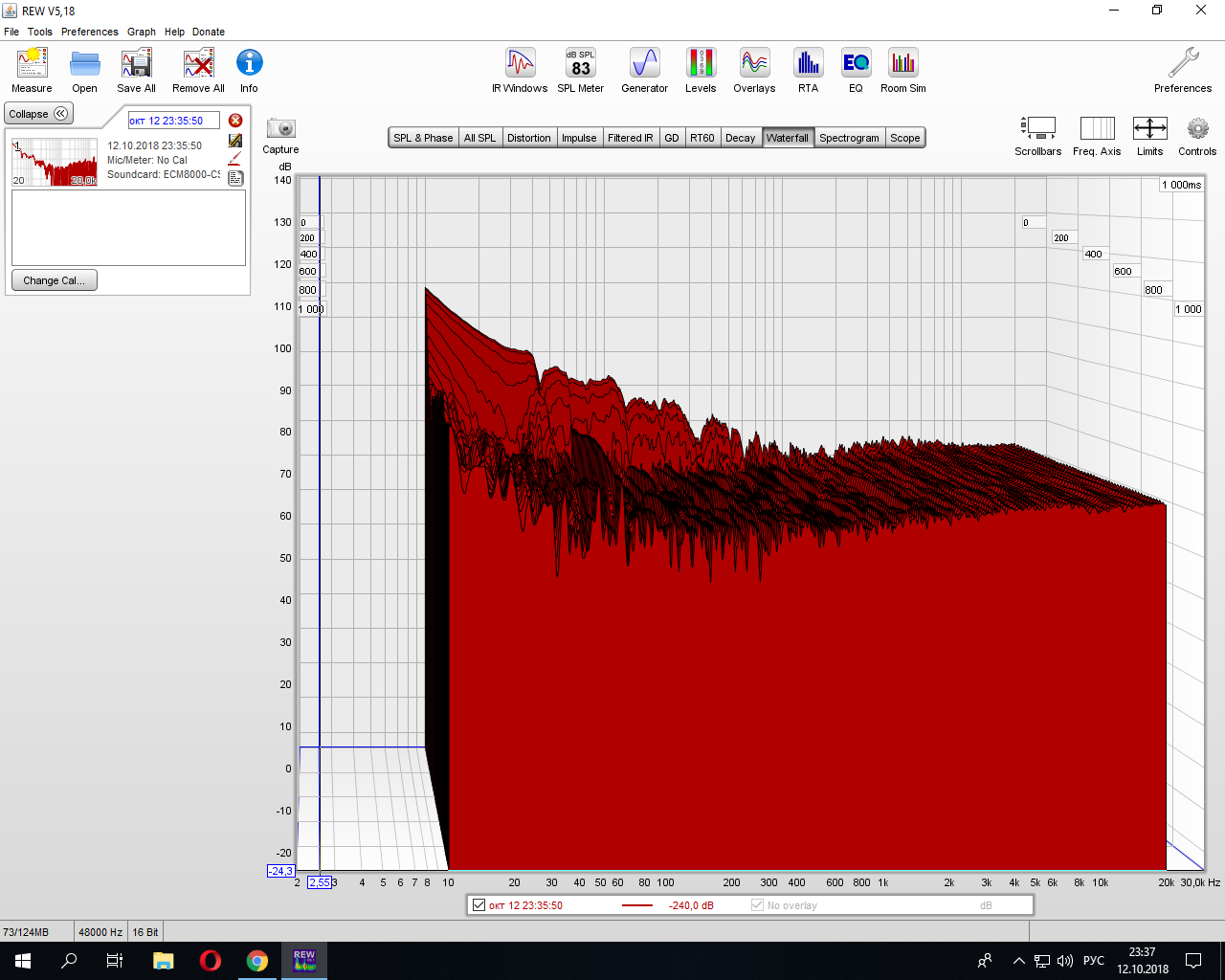

В общем программа ,при замере выдавала вот такое сообщение "самый высокий уровень входного сигнала составляет всего 84 дБ.
это намного ниже, чем должно быть. проверьте выбор входного канала, соединения, уровень входа и выходной объем / выключение звука.
наивысший уровень в идеале должен быть выше - 35 дБ" Я просто не обращал на него внимания)) Щас только превел , после этого сделал громче насколько возможно и опять сделал замер, картина немного изменилась, и с самого низа и до 400гц немного стала уже похожа на правду. Я так понимаю дело в громкости этого синуса, но я и так сделал очень громко, громче уже страшновато за мониторы.


Вложения

Unidentified

Active Member
30 Апр 2018
487
180
43
34
Обратите внимание, пользователь заблокирован на форуме. Не рекомендуется проводить сделки.
@linguini, вы тратите свое время зря, вы не понимаете, что делаете и для чего. Начните с теории. Изучите программу REW. Так дело пойдет быстрее.
[DOUBLEPOST=1539414145][/DOUBLEPOST]В SPL Meter нужно откалибровать уровень.


ilay911

New Member
20 Май 2009
24
6
3
35
Доброго времени суток! Уважаймые форумчане подскажите пожалуйста, какое оборудование лучше взять для измерений бюджетом в 10к. И что будет лучше микрофон+spl metr или просто хороший spl metr?


Radiator

Well-Known Member
24 Май 2006
4.238
2.049
113
Vladivostok
10к рублей? Если так, то измерительный микрофон типа бехрингера и тот же REW. Для измерения SPL можно и iphone, iPad использовать.


Unidentified

Active Member
30 Апр 2018
487
180
43
34
Обратите внимание, пользователь заблокирован на форуме. Не рекомендуется проводить сделки.
@ilay911, микрофон, обязательно с калибровочным файлом, допустим от sonarworks.


jazzhome

New Member
12 Май 2019
3
0
1
64
Quad-Capture 2x2.jpg
Tascam US 4x4.jpg

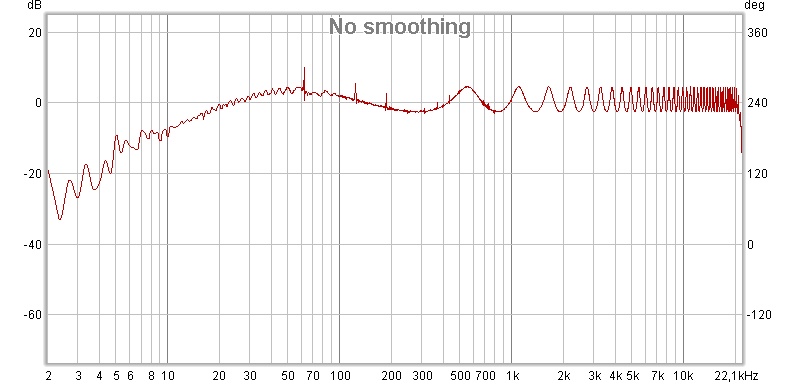

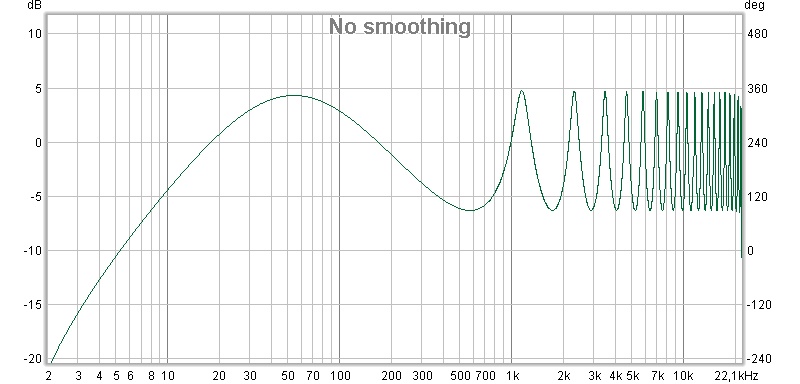

Здравствуйте! Вопрос от "чайника": при калибровке звуковой карты (Roland Quad-Captur UA-55, Tascam US 4x4, АЧХ получается +- 6 дб, а то и больше! Причем изменение АЧХ идет примерно по синусоидальному закону. Программу REW переустанавливал, драйвера карт тоже. Как говорится, больному легче не становится. Подскажите, пожалуйста, в чем может быть причина такой неравномерности АЧХ. Пробовал по-старинке: генератор ЗЧ и портативный осцилограф. Видимых изменений амплитуды в диапазоне 20-20000 не наблюдается.

Последнее редактирование:

belovw

Well-Known Member
22 Апр 2009
6.212
4.499
113
RK Almaty
@jazzhome, это похоже на комб фильтр. Один и тот же сигнал смешивается но с задержкой, поэтому получаются кратные пики и провалы. Ищите в микшере карты, где-то обратка пролазиет.


jazzhome

New Member
12 Май 2019
3
0
1
64
@Anthony Scott, @Anthony Scott, @Beowolfer, @jazzhome,
[DOUBLEPOST=1557654558][/DOUBLEPOST]belovw спасибо, что не оставили вопрос без внимания. Однако на двух разных картах одна и та же ситуация, может что-то в компе наладить? PS Причем это явление получилось не сразу: изначально было все нормально.


jazzhome

New Member
12 Май 2019
3
0
1
64
Чудеса, да и только! Посмотрел микшер Win 10, все ОК, покопался в REW- ничего не менял, коммутацию не трогал, в "сотый раз" включил калибровку карты и... О чудо!!! 20-20 000гц АЧХ +0 -0.3 дб, 5-22 050гц -3дб. Что произошло- не понимаю. Тем не менее вопрос остается открытым (((


KB Music Studio

Официальный представитель APS
27 Ноя 2017
1.646
648
113
kbmusicstudio.com
Кто пользуется ни чего нового для себя не откроет, кто первый раз открыл программу, обязательно посмотрите это видео


KB Music Studio

Официальный представитель APS
27 Ноя 2017
1.646
648
113
kbmusicstudio.com
@belovw, которое размещено под текстом в предидущем посте. Но вам оно точно полезным не будет, вы мониторы себе строите и давно все это знаете.


belovw

Well-Known Member
22 Апр 2009
6.212
4.499
113
RK Almaty
О, появилось. Видимо до этого не прогрузилось. Сори.
А на счет полезного, я не брезгую инфой, всегда что-то новое узнаешь. С первого раза на все обратить внимание не получается.

  • Like
Реакции: KB Music Studio

FedorM

Active Member
24 Сен 2015
457
169
43
33
Не знаю, выкладывал ли кто такое ...
В общем, вот так на ватерфоле выглядит гудящий 50 Гц саб ... использовал другой кабель, длиной раза в 3-4 больше, чем обычно, и вот результат.
50 Hz hum.jpg
