Room EQ Wizard
- Автор темы apunctum
- Дата начала

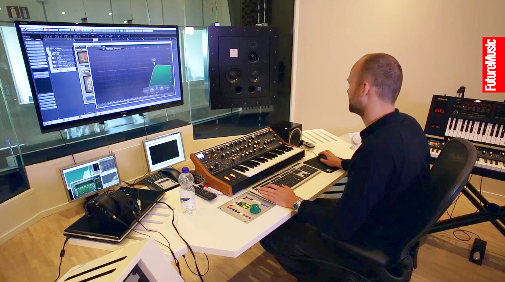

Вот такой вариант фото есть:
Столешница стоит на 4 кусках дсп-18 и по середине две ноги обычные, что бы не проседало.
Последнее редактирование:
The Patient Zero, у стола слишком большая однородная лакированная поверхность.
Можно положить на свободные участки стола ещё какие-нибудь коврики (как для мышек, но побольше). Видел также в Леруа Мерлен симпатичные полупрозрачные мягкие коврики для посуды.
Куски дсп-18 слишком тонкие и создают отражения. Можно заменить их на дополнительные “ноги” обычные. Постучать по “ногам” и если звенят, засыпать песком или хотя бы натолкать в них какого-нибудь упаковочного материала. Во внутрь стоек для акустики DYNAUDIO заталкивали их же упаковочный полиэтиленовый материал и они переставали звенеть.
Можно положить на свободные участки стола ещё какие-нибудь коврики (как для мышек, но побольше). Видел также в Леруа Мерлен симпатичные полупрозрачные мягкие коврики для посуды.
Куски дсп-18 слишком тонкие и создают отражения. Можно заменить их на дополнительные “ноги” обычные. Постучать по “ногам” и если звенят, засыпать песком или хотя бы натолкать в них какого-нибудь упаковочного материала. Во внутрь стоек для акустики DYNAUDIO заталкивали их же упаковочный полиэтиленовый материал и они переставали звенеть.
Maksitto, на фото видно, что во время работы, часть стола справа завалена бумагами с текстами для дикторов. Отражений, практически, нет. Слева находится рэк, под углом, с приборами. Здесь больше рассеивания, чем отражения. Столешница из сосны 40мм (мягкое дерево). Внутри столешницы вырез под приборы и пульт и если постучать по столешнице, то нет отзвука, как у цельной прямоугольной столешницы. Кроме того, столешница к каркасу крепится 8-10 саморезами через виброизолирующие прокладки, т.е. на низких частотах не резонирует, а может, ещё и поглощает.
Вот делал стол с узкой столешницей и полкой сверху. Столешница и полка толщиной 50мм. Склеены из разных пород дерева и очень тяжелые).
Фабрика Звука+ - 01.JPG
На верхней полке стоят мониторы Yamaha. Стоят на поролоне, но на средних частотах есть призвук. Если эти мониторы ставим на стойки, то звук меняется в лучшую сторону очень заметно. Поэтому, эти мониторы на полке не для сведения, а для красоты, для звука со “скайпа” и т.п.
Из всего вышесказанного я уяснил, что мониторы мы ставим однозначно на стойки,а столешница должна быть толстой ,из мягкой древесины и крепится к каркасу через виброизолирующие прокладки. В моем случае в столе не нужны рековые наклонные вставки. Т.е. на столе надо держать клавиатуру, мышь , пара контроллеров может каких. В этом случае все равно актуальной остается проблема с отражениями от стола.Как тогда избавиться от них? может сделать столешницу под небольшим углом?
Подскажите, пожалуйста, для измерения можно применить любой микрофон с характеристикой направленности круг, у которого есть данные по АЧХ?

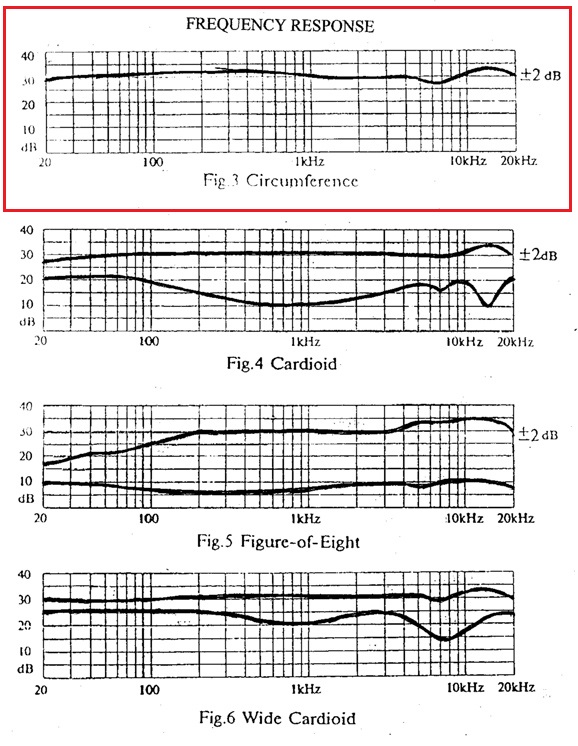

В режиме всенаправленного думал попробовать микрофон MK416 фирмы «НЕВАТОН», но не могу разобрать отклонения в инструкции отечественного производителя. Если кто сталкивался, на рисунке +/-2 дБ это максимальные отклонения для круга?

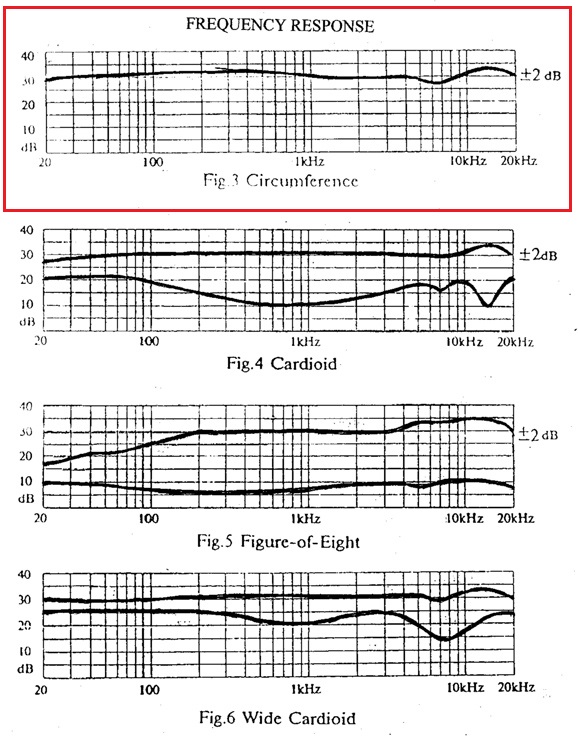

В режиме всенаправленного думал попробовать микрофон MK416 фирмы «НЕВАТОН», но не могу разобрать отклонения в инструкции отечественного производителя. Если кто сталкивался, на рисунке +/-2 дБ это максимальные отклонения для круга?
Выключите воспроизведение микрофона в мониторах. Он вообще не должен звучать.
Наклонная столешница неудобна. Кисть руки, двигающая мышку, будет уставать. Чашку с кофе или чаем уже не поставить. Ручки или карандаши всё время будут скатываться на пол.
Вот тут не стали думать про отражения от поверхности стола или вибрации полки под мониторами, а просто заявляют:
“Клиенты могут сидеть сложа руки, закрывать глаза и переключаться между мониторами, решая для себя, что они предпочитают.”
http://www.proaudioeurope.com/info/funky-junk-guides/demo-facilities
Жесть конечно фото..Наклонная столешница неудобна. Кисть руки, двигающая мышку, будет уставать. Чашку с кофе или чаем уже не поставить. Ручки или карандаши всё время будут скатываться на пол.
Вот тут не стали думать про отражения от поверхности стола или вибрации полки под мониторами, а просто заявляют:
“Клиенты могут сидеть сложа руки, закрывать глаза и переключаться между мониторами, решая для себя, что они предпочитают.”
http://www.proaudioeurope.com/info/funky-junk-guides/demo-facilities
В итоге получается так или иначе не избежать отражений от столешницы, остается их чем заполнять.. midi-клавиатура, железо, контроллеры... либо если стол остается в этих участках голым - приходится мудрить с отражателями..
Странно что стол дает усиление в частотах в районе 150 Гц, разве стол может сам по себе резонировать на этих частотах? По сути все стенки стола, включая столешницу - 1,6 см толщиной - для низких частот их ведь просто нет..
Последнее редактирование:
Maksitto, подай в колонки 150 Hz, направь микрофон на стол и измеряй уровень в децибелах какой-нибудь программой. Ходи вокруг стола, смотри на индикатор и руками прижимай то столешницу, то боковые стенки. Возможно, определишь то, что даёт резонанс. Если боковые стенки резонируют, то можно сделать накладки из бруска и прикрутить саморезами для увеличения жесткости.
Как-то давно, проводили ночные дискотеки в планетарии Санкт-Петербурга. Выставляли аппарат 20kW. “Проверяли” зал генератором, плавно изменяя частоту. Нашли много резонансов, которые "окрашивали" звук. То на какой-то частоте задребезжит пожарный щит, то некоторые рейки начинают резонировать, которыми отделан весь зал для хорошей акустики. Пришлось вставлять между рейками бумагу. После завершения все удивились тому, как зазвучала музыка.
Чашки с жидкостью в студии? - беда. Чтобы ничего не скатывалось нужен мягкий бортик, и рукам будет удобно.
Я делал наклонную столешницу из фанеры 15мм. Насверлены перовым сверлом диаметром 45 мм отверстия с шагом 100 мм по всей плоскости. Снизу небольшое ребро жёсткости из той же фанеры (полоса шириной 40 мм). Сверху приклеен лист ДВП, поверх которого наклеен толстый шероховатый кожзам на синтепоновой основе. Снизу тот же кожзам с вырезанными отверстиями, которые обрамлены люверсами. В итоге: не гудит, т.к. столешница сделана по принципу сэндвича, отражения минимальны из-за наклона в 10 градусов, звук снизу "разбивается" за счёт отверстий (т.е. нижняя поверхность перфорированная). Конечно же, возни много, но эффективно и красиво смотрится.
К сожалению фото нет, но скоро будет готов другой стол, сделанный по такому же принципу, только без люверсов (у него нижняя часть сплошь заклеена кожзамом), т.к. внутреннее пространство стола полностью закрыто рамками с минватой с трёх сторон. Вот его сфотографирую и выложу фотки, но не в этой теме.
@Maksitto, почему бы в столешнице не сделать пару отверстий (как минимум) на линиях треугольника образующегося из точек расположения мониторов и головы. тогда звуковая волна просто пройдет сквозь стол и отражений будет меньше. Имхо продольные отверстия (например как фазоинвентор в KRK V8) будут еще лучше. А столешницу конечно лучше укрепить с низу, или продольным клеёным брусом или фанерой.
ecosoft, так на чертеже столешница для Roland JUNO, клавиатуры и мышки всё равно нарисована горизонтально.
Возникло также ощущение, что, при таком расположении мониторов, можно случайно задеть и порвать диффузоры динамиков.
Раньше тоже разрабатывал стол с наклонной столешницей, но потом отказался от этой идеи. Не оценили. Когда изготавливал стол в этой студии, ширину столешницы определял заказчик сам так, чтобы локоть руки, двигающий мышку, свободно и расслаблено лежал на столешнице.
Barbytsky Studio 2017.JPG
Для Roland'a, клавиатуры и мыши (трекбол) горизонтальная и выдвижная на полозьях - она сделана тоже по принципу сэндвича. Она находится во внутренней части стола и не очень сильно влияет на звук. Что касается динамиков на столе, то да, риск есть. Мне, к сожалению, их больше некуда поставить. Для защиты буду делать "скотоотбойник" их металлических жёстких прутьев.
У Вас металлопрофиль прикольный. Он заполнен или полый?
Профиль Item. Внутри пазы и по центру отверстие для резьбы М8.
профиль Item.JPG
Для защиты динамиков делал вот такие скобы.
Custom AC.jpg
Вот и я хочу по такому принципу. Вы их сами делали или где-то заказывали? Можете подсказать? Или лучше в личку обратиться?
На студии MOTOWN, продюсерам, которые приносили студии прибыль, думаю позволяли выпить стаканчик кофе и затянуться сигареткой CAMEL. В истории студии написано, что студия работала 22 часа в сутки и 7 дней в неделю. В сутки делали 2 часа перерыв на техническое обслуживание. Наверное, приходилось часто проветривать или хорошо работала вентиляция на вытяжку воздуха.
Motown Records - Studio A - 01.jpg
Motown Records - Studio A - 02.jpg
Michael Jackson fans gather during .jpg
Последнее редактирование:
Ха, конечно же! С такой прибылью не страшны кофе, пепел и смоляной налёт в консолях
Впрочем, здесь ещё дело в этике.
объясните пожалуйста детальней как найти такую точку ? комната 3,70 х 3,20 маленькая.
как учитывать окна двери стены ? как может помочь room simulator of REW?
стоит ли делать расположение по центру комнаты или сдвинуть к одной из стен?
как сохранить точность и глубину сцены при этом ?
я уже пару месяцев ищу такую точку найти не могу!
как ускорить процесс поиска совместив теорию, практику, измерения и здравый смысл ??
не могли бы поделиться много летним опытом, пожалуйста? а то я иду месяцами и никак не дойду...
основная проблема с solo6 пик на 40 провал на 50-60, и дальше все кратное этим частотам (моды комнаты)
как ??? можно ли создать ловушку чтобы убрать пик/провал 40/50Гц (моды комнаты). как?
поясните пожалуйста как интерпретировать правильно водопад? есть ли разумное видео на русском?
если я выложу свои замеры, поможете с интерпретацией и поиском решения?
