@Dozer1, Как раз для этих целей в iPhone поправка "trim" по default +7.


Maksitto

Member
5 Авг 2014
141
11
18
Тюмень
Доброго времени суток!
Наконец то закончил помещение, выставил всю мебель , и сделал замеры.
Что могу сказать по ощущениям - звук не открытый. Немного бочковатый, бубнящий, зажатый, гудит местами. На графиках какая то странная гребенка на высоких частотах, откуда она может быть?

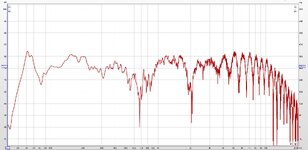

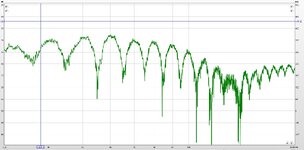

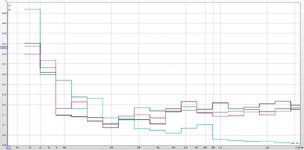

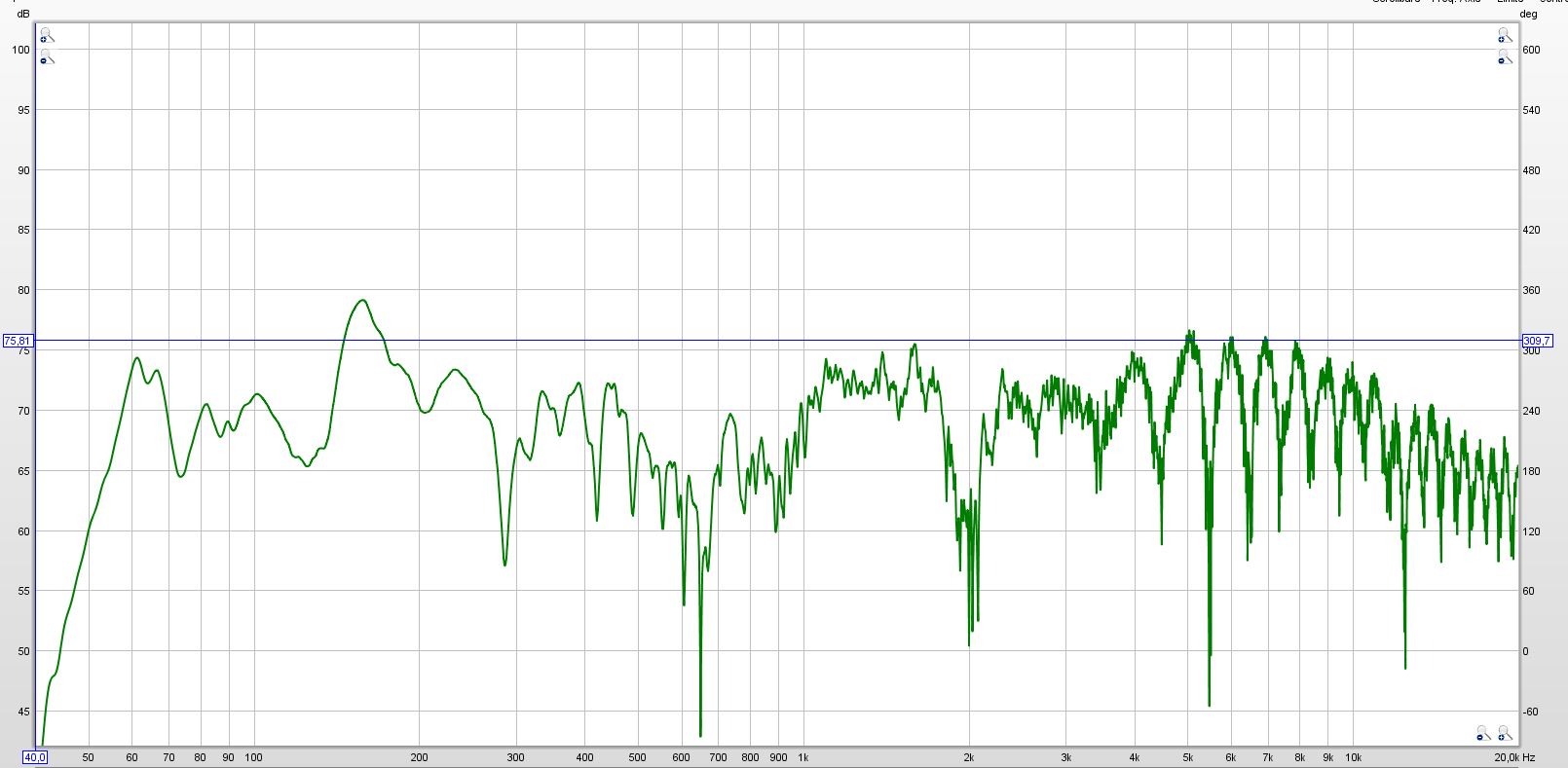

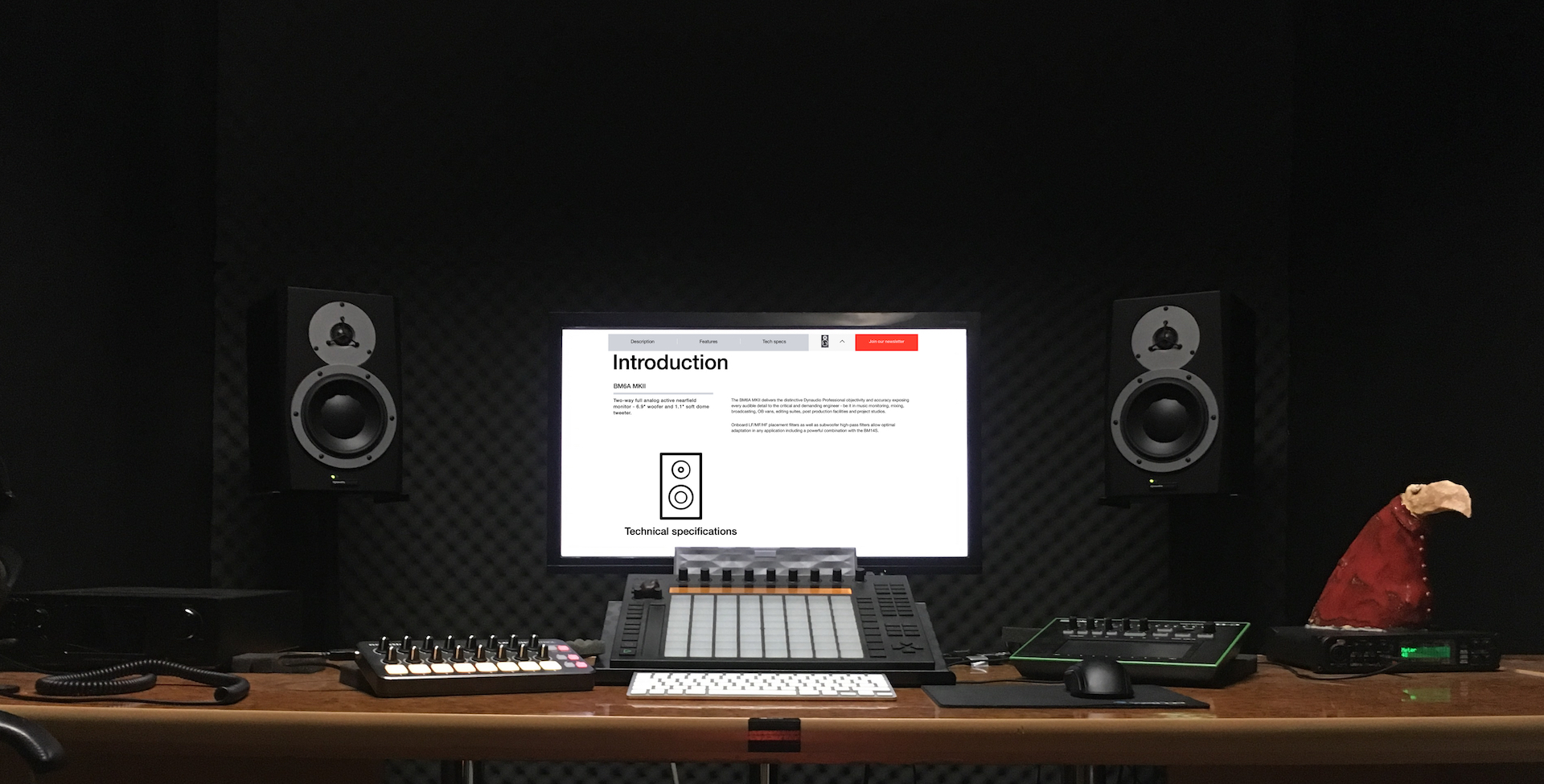

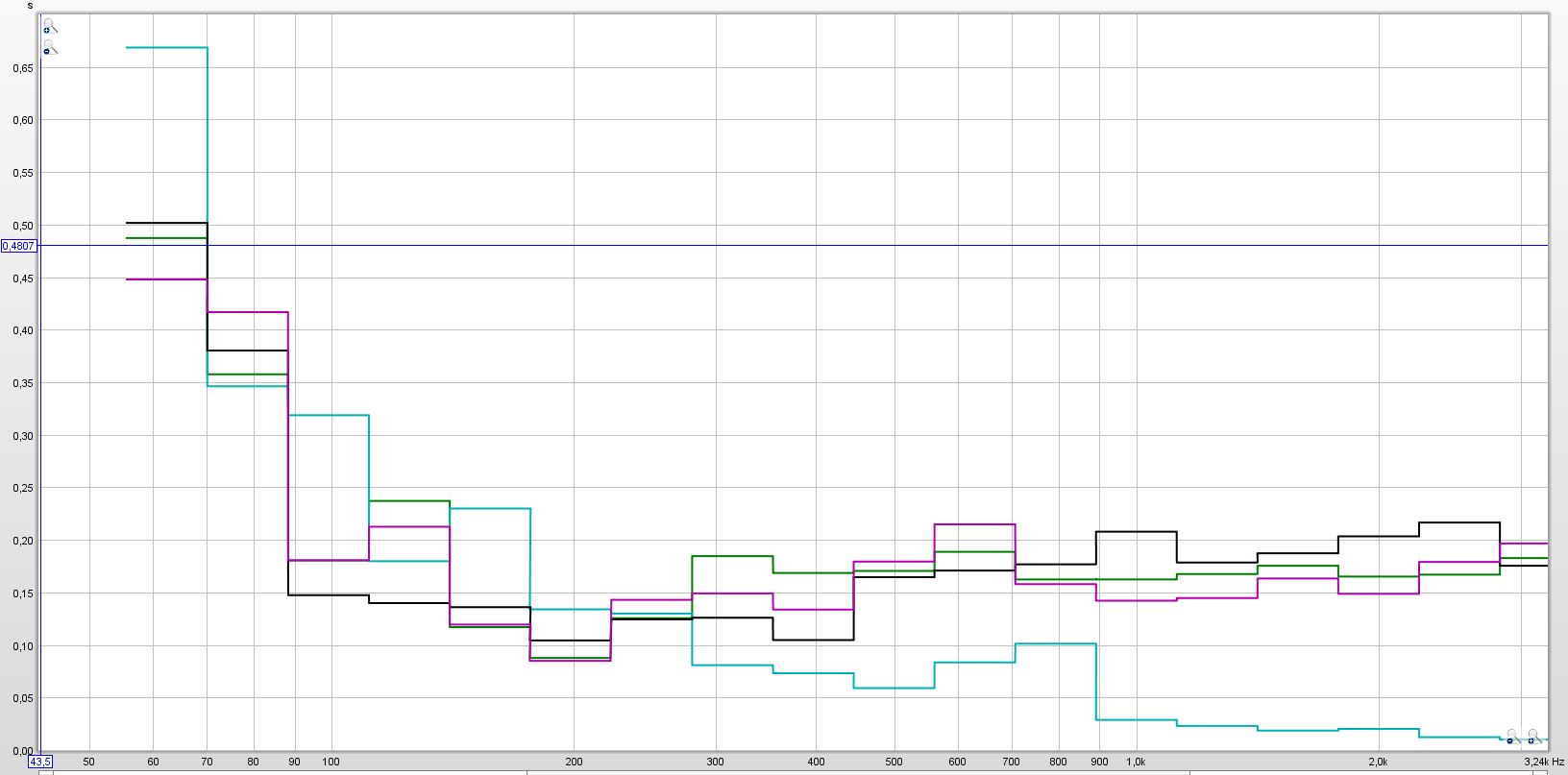

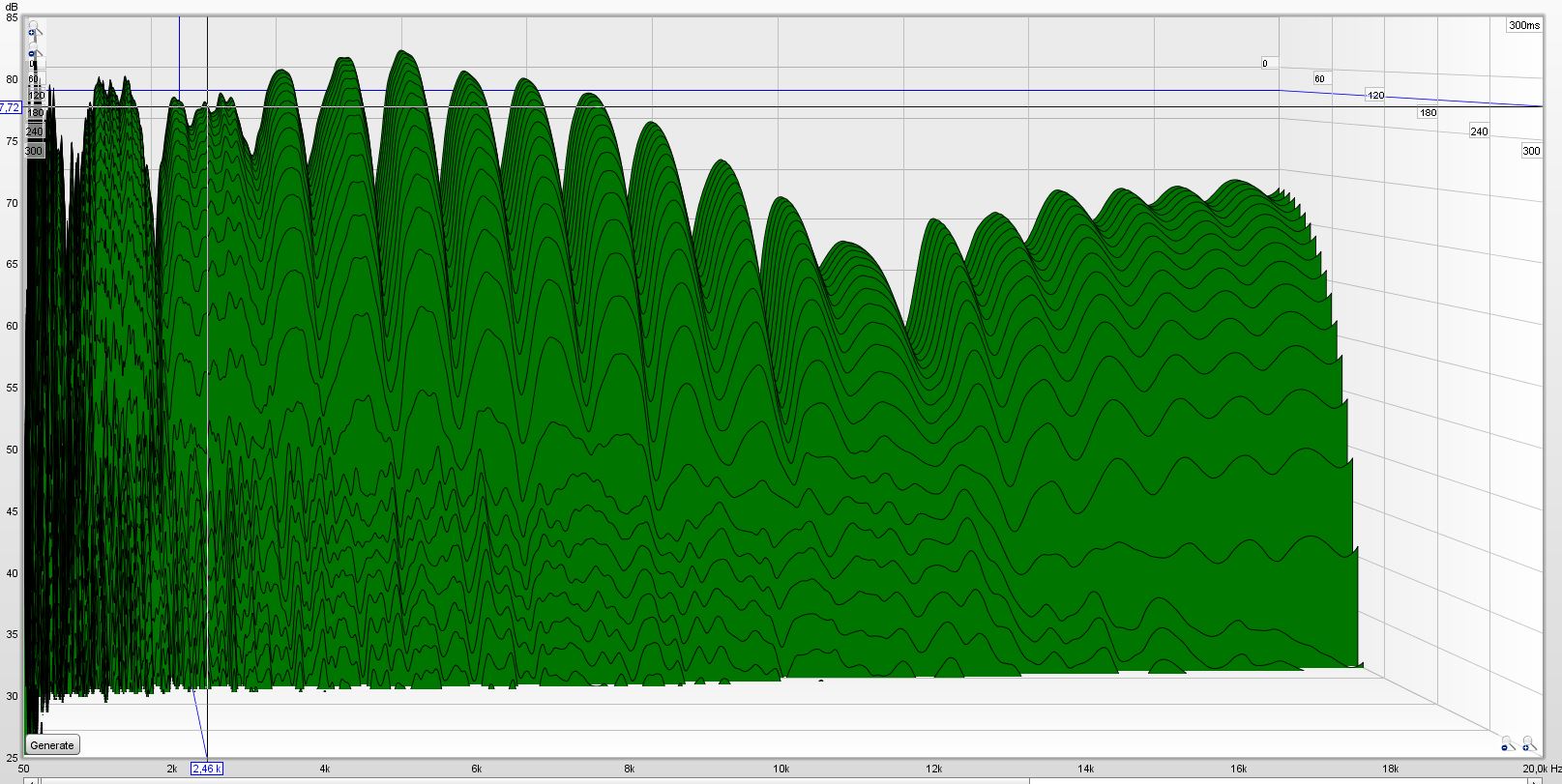

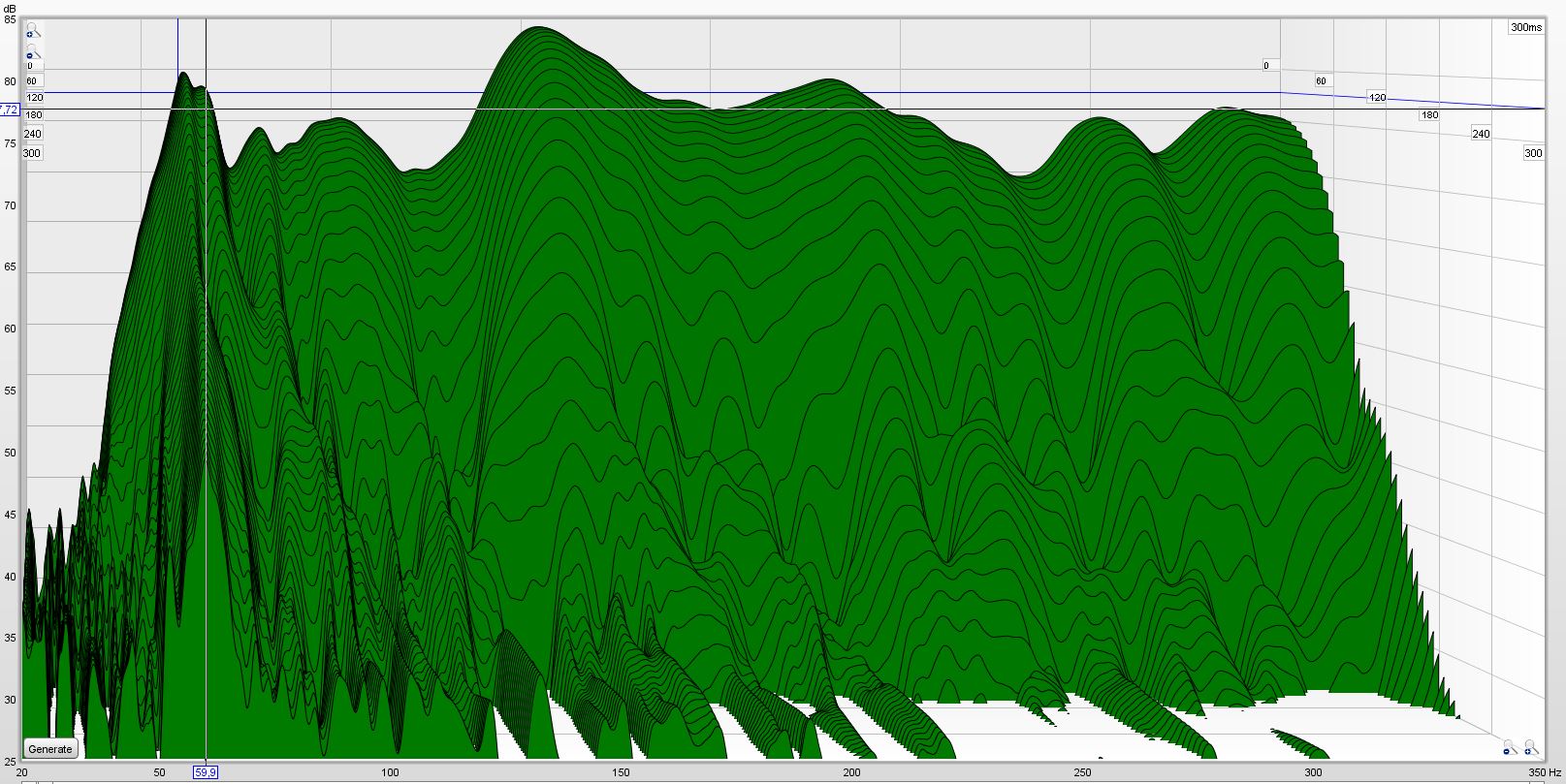

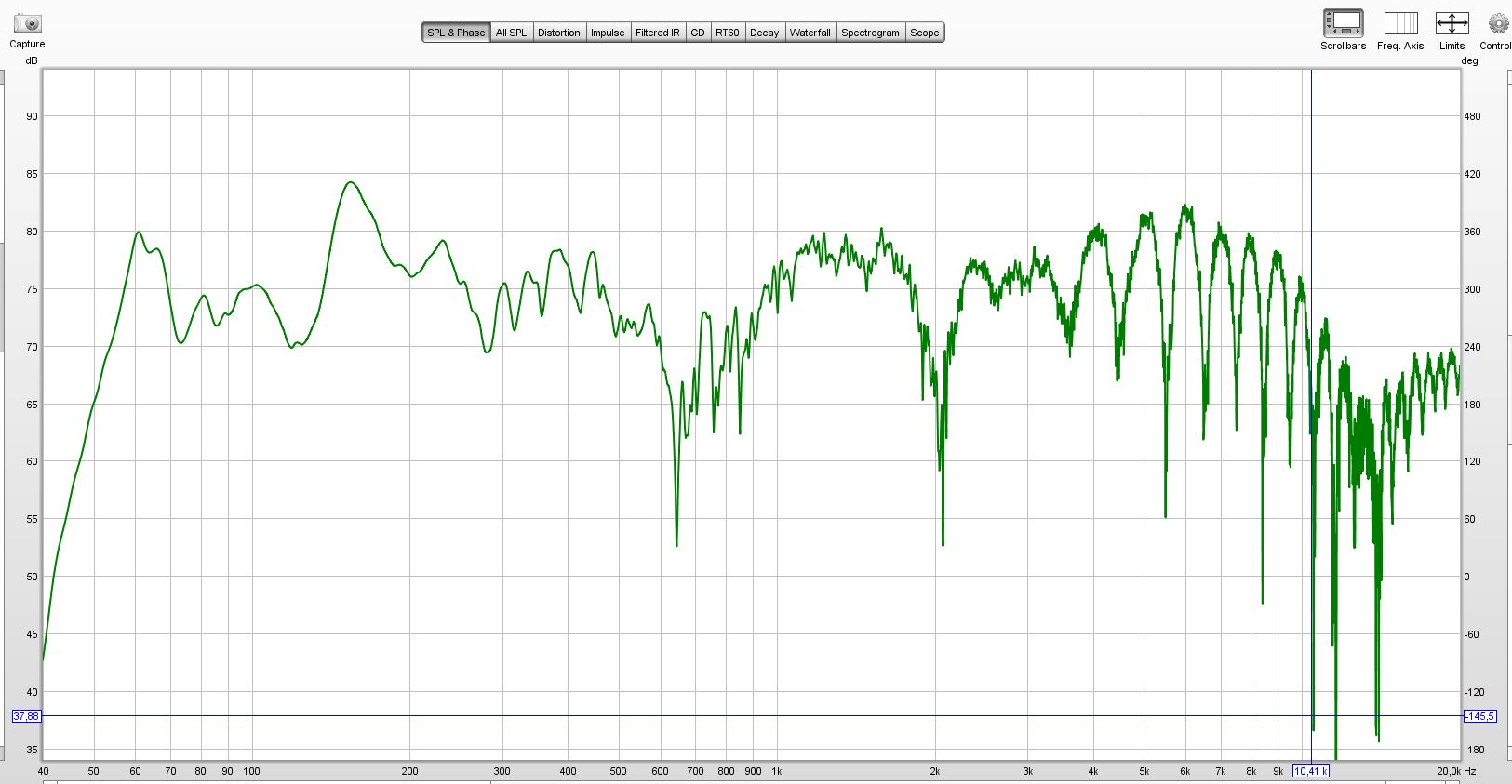

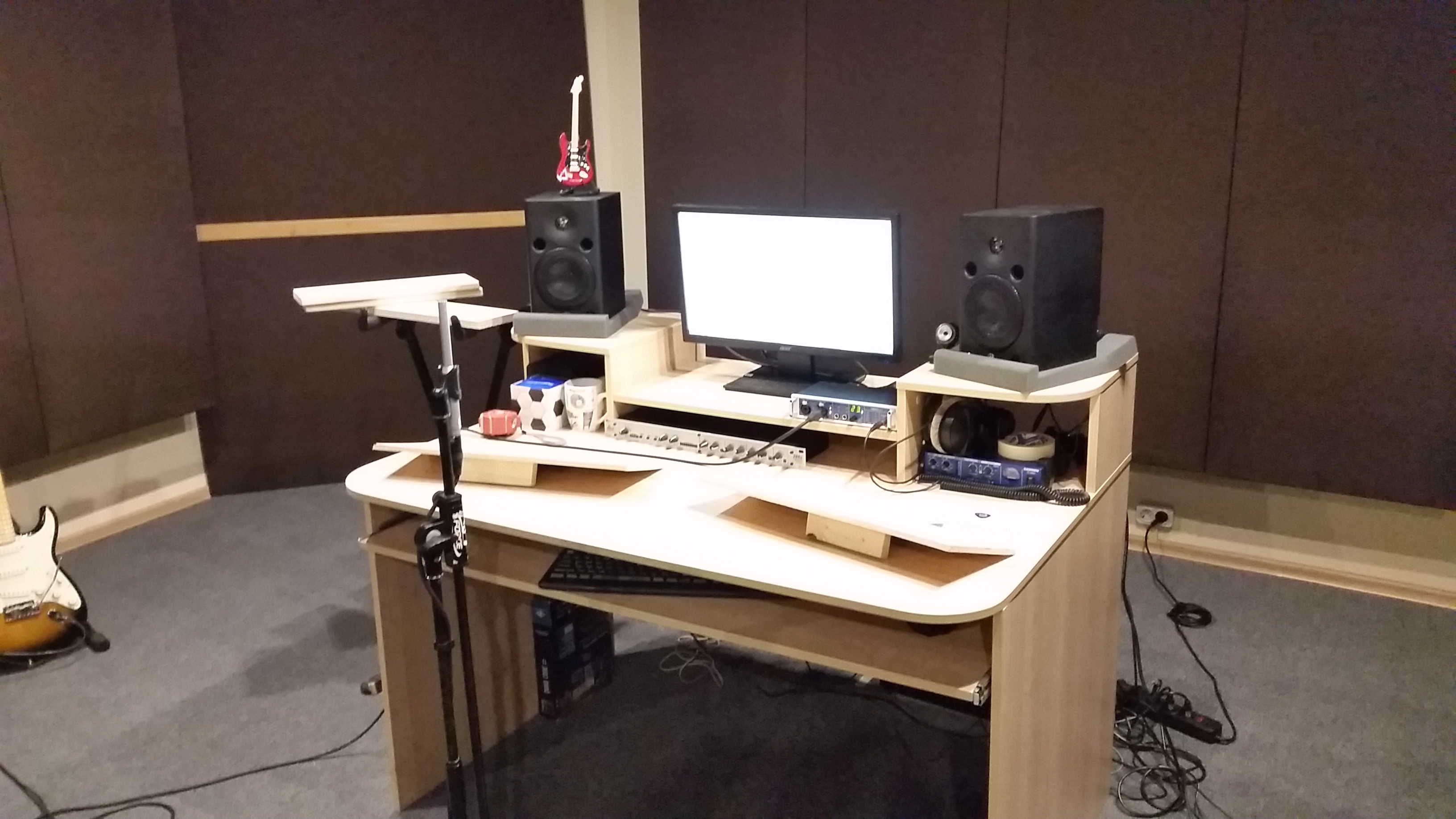

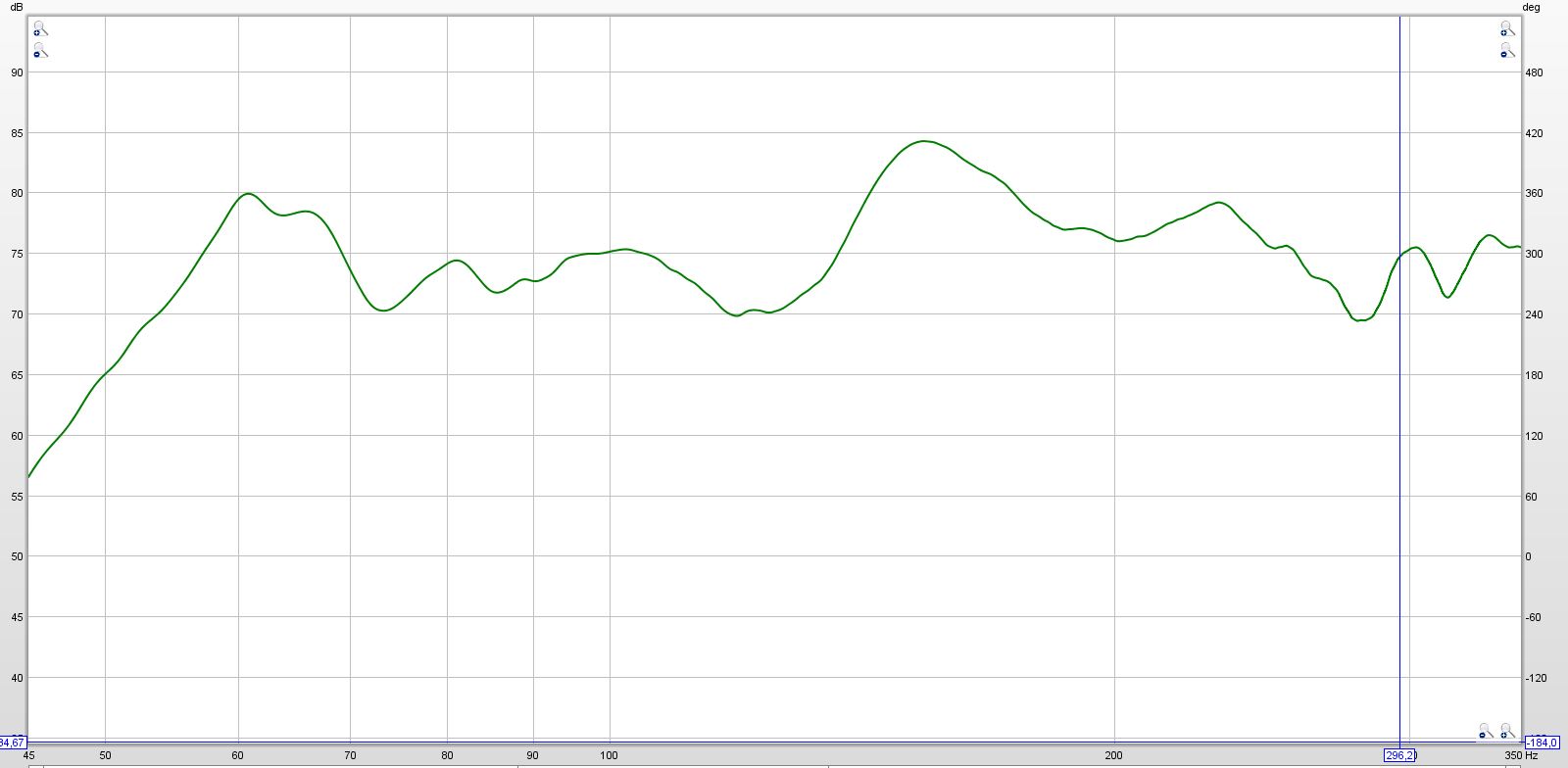

Прикладываю фото рабочего места с замерами.
Позицию мониторов пробовал менять, однако суть ачх остается, спад на высоких частотах, горб в районе 150.
Посоветуйте пожалуйста, что можно исправить?


Вложения

song

Senior Member
19 Апр 2003
3.557
1.240
113
@Maksitto, а Вы, случаем, не оба монитора оба монитора сразу тестировали? Мне кажется, гребёнка из-за этого. Попробуйте ещё до у пора к фронтальной стене передвинуть всё. Замерить, и послушать тоже.


Maksitto

Member
5 Авг 2014
141
11
18
Тюмень
@Maksitto, а Вы, случаем, не оба монитора оба монитора сразу тестировали? Мне кажется, гребёнка из-за этого. Попробуйте ещё до у пора к фронтальной стене передвинуть всё. Замерить, и послушать тоже.
Да , сразу оба, а разве нужно по отдельности?


belovw

Well-Known Member
22 Апр 2009
7.633
6.176
113
RK Almaty
Да , сразу оба, а разве нужно по отдельности?
Вообще-то да. Но гребенка кажется не из-за этого. По прикидкам дельта расстояния между когерентными источниками, из-за чего собственно и возникает интерференция, составляет 34см. Так что это больше смахивает на отражёнку от стола.

Последнее редактирование:
  • Like
Реакции: Statist

belovw

Well-Known Member
22 Апр 2009
7.633
6.176
113
RK Almaty

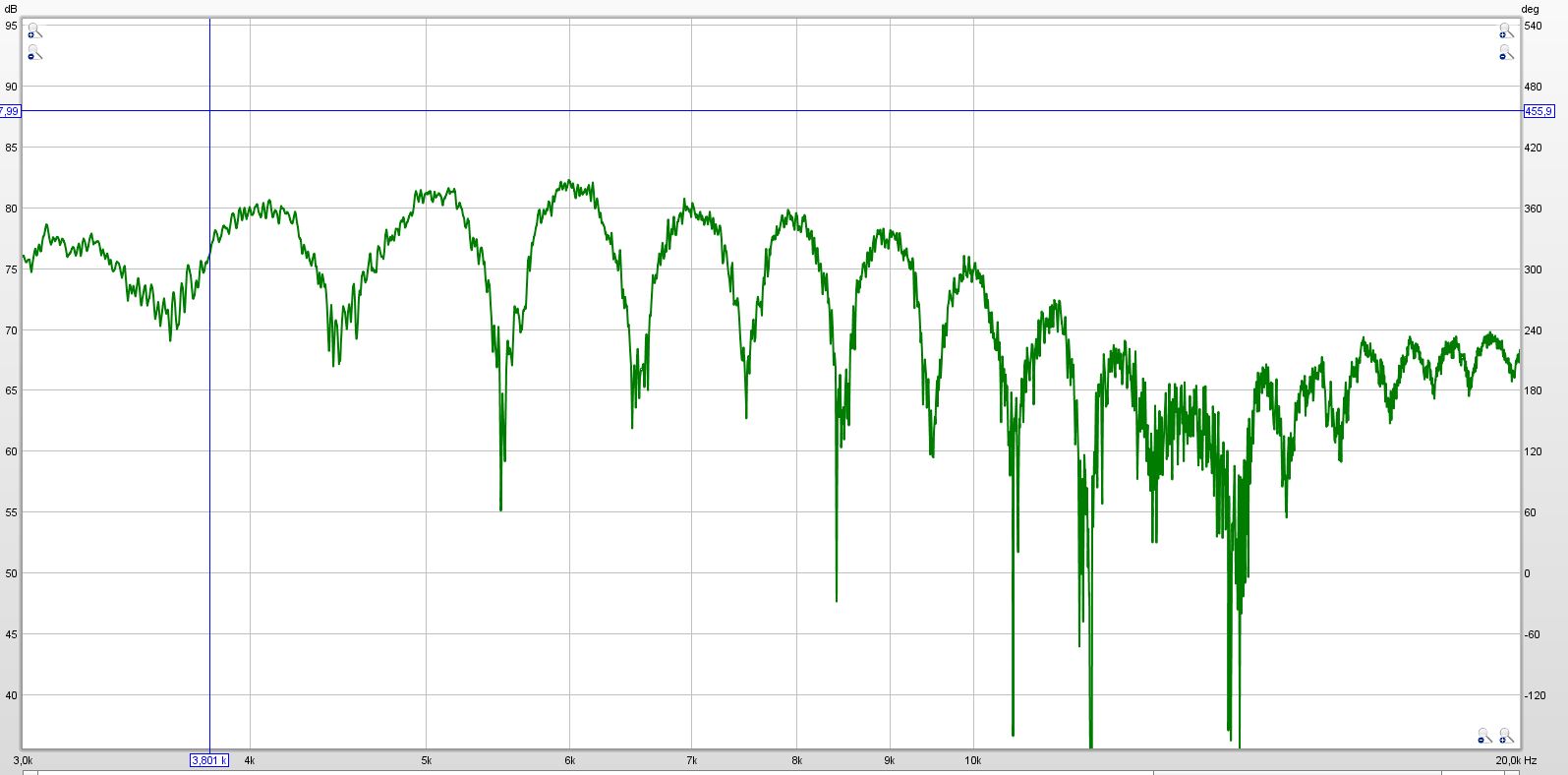

Покурив ещё немного, я понял, что это именно так. Интерференция происходит в силу сложения прямого и отраженного от стола сигнала. В данном случае началом отсчета является 500 Гц. Именно на этой частоте и происходит первый провал. Распишем ряд провалов:
500
1500
2500
3500
4500
5500
и т.д.

Излучателем в данном случае является пищалка. Так как она отрезана от низа кроссовером то (в среднем) она начинает работать от 2к. С учетом фильтра пусть даже 4-ого порядка, 2500 будет являться зоной совместной работы излучателей. НЧ вуфер на этой частоте продолжает ещё работать и поэтому провал проявился незначительно. Далее влияние вуфера ничтожно, поэтому наблюдается интерференционная картина.

Если бы отраженка была от боковой стены, находящейся очень близко от излучателя, то интерференция наблюдалась бы и ниже 3500.

Отраженка от потолка выглядела бы совсем по другому.

Вывод. Изолируйте стол. Ложите перед мониторам поглощающие подушки, а еще лучше отражетели. Кажется у @Pridachin в теме я видел такое.

Последнее редактирование:

belovw

Well-Known Member
22 Апр 2009
7.633
6.176
113
RK Almaty
  • Like
Реакции: Maksitto и Sanktum

song

Senior Member
19 Апр 2003
3.557
1.240
113
@Maksitto, но для начала можно просто один монитор померить - посмотреть :).


belovw

Well-Known Member
22 Апр 2009
7.633
6.176
113
RK Almaty
@song, если бы интерференция возникла из-за того, что работало сразу два монитора, то по идее провалы на 500, 1500 и 2500 тоже должны были быть.

Чисто с прикладной, а также научной точки зрения тоже очень интересно увидеть измерения мониторов по отдельности. Хочется получить подтверждение теории в практике.

  • Like
Реакции: Alexey Makov и song

Maksitto

Member
5 Авг 2014
141
11
18
Тюмень
@song, если бы интерференция возникла из-за того, что работало сразу два монитора, то по идее провалы на 500, 1500 и 2500 тоже должны были быть.

Чисто с прикладной, а также научной точки зрения тоже очень интересно увидеть измерения мониторов по отдельности. Хочется получить подтверждение теории в практике.

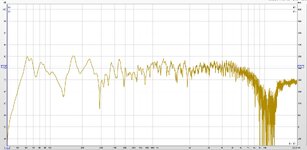

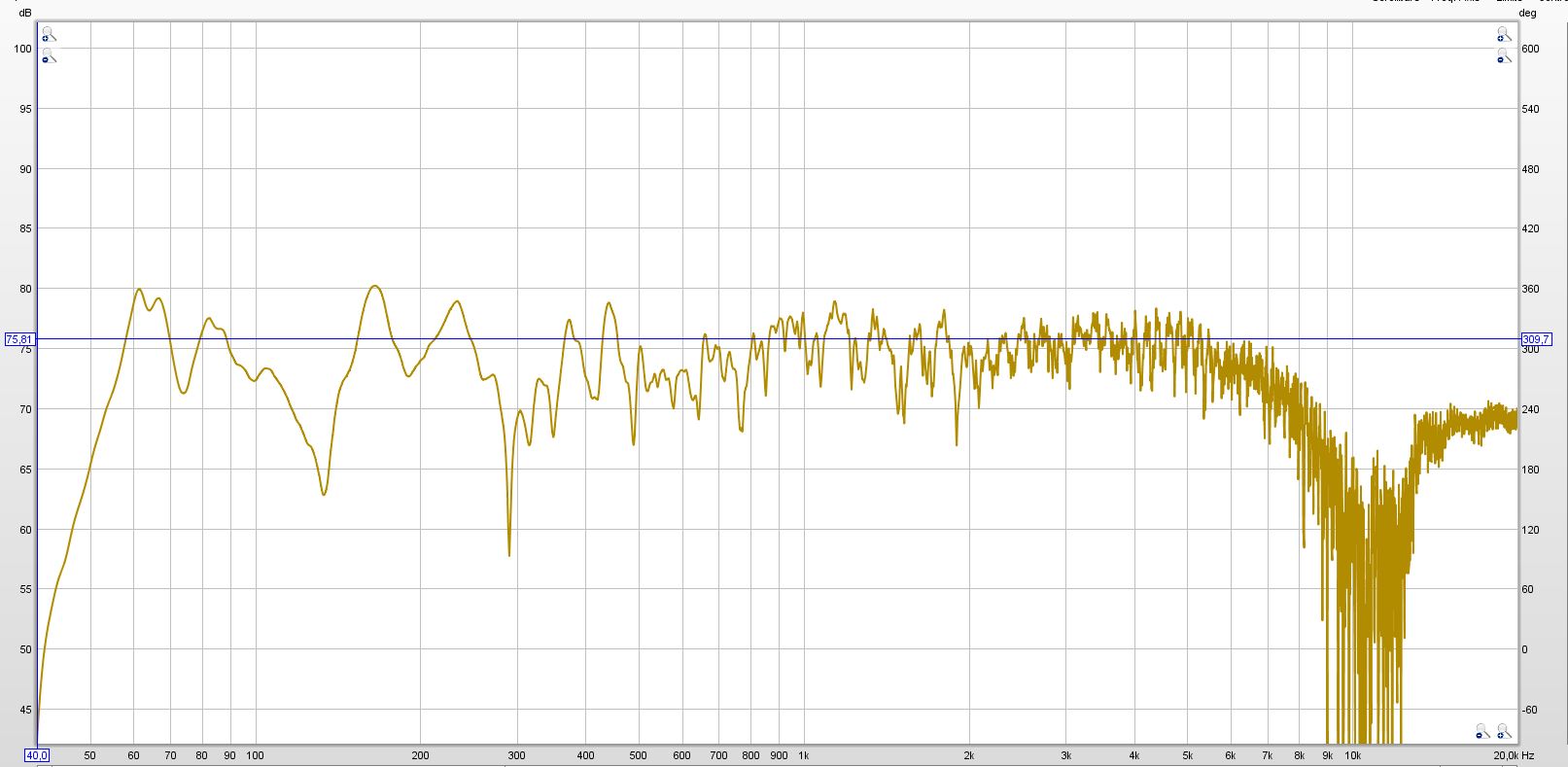

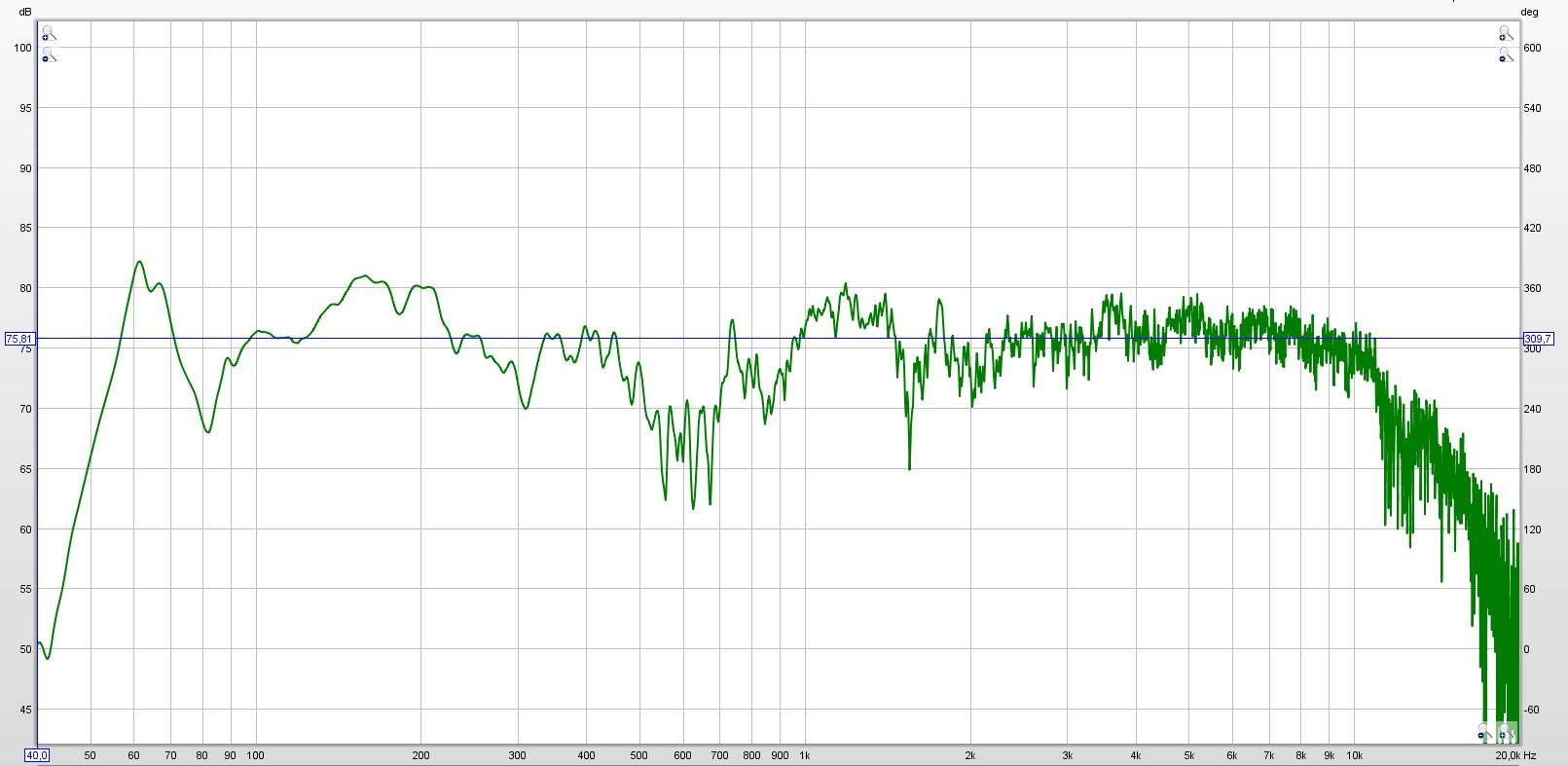

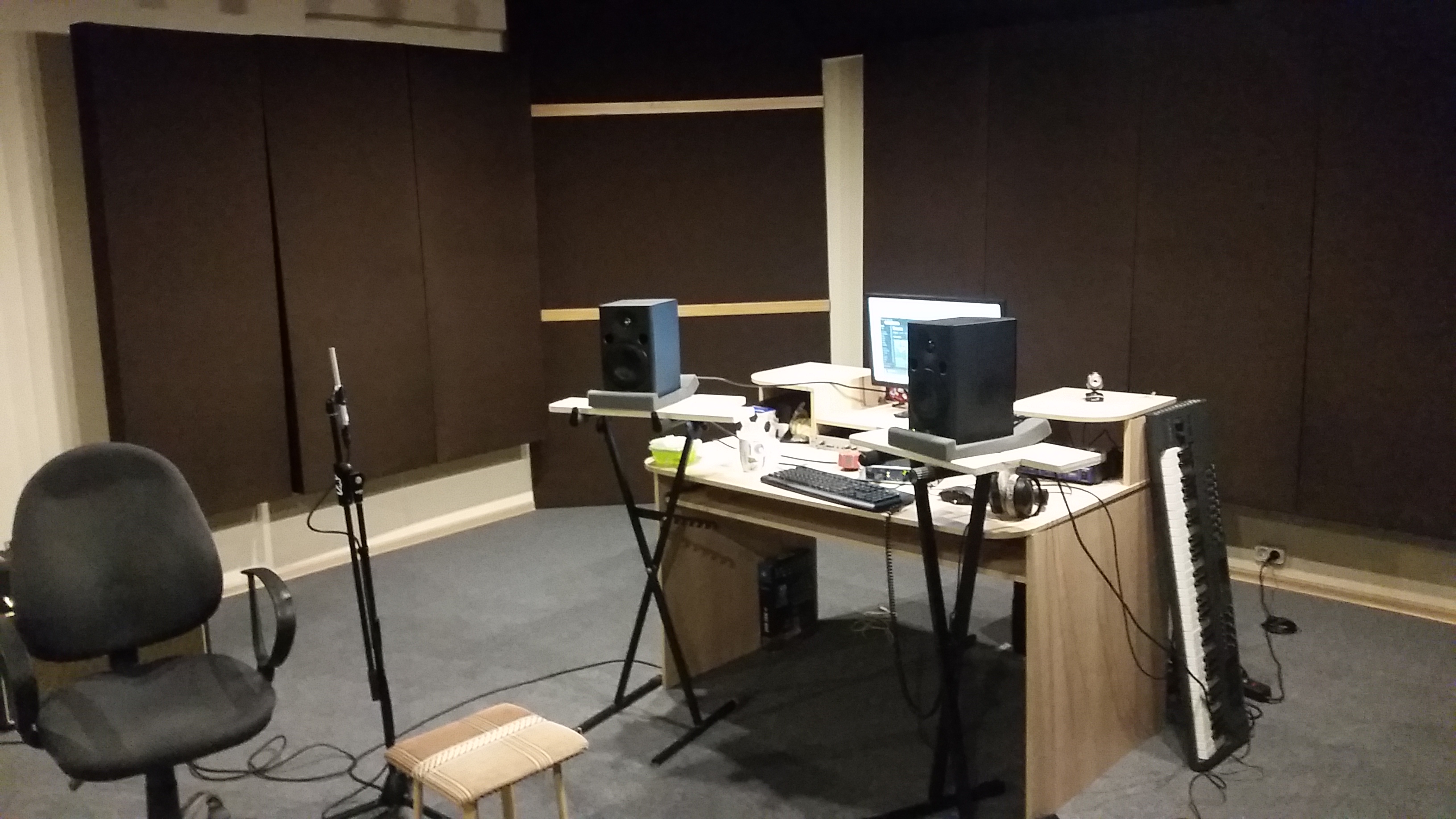

Спасибо большое за подробное описание ! Вчера я выставил мониторы на стойки перед столом и звук стал совсем другим. Пропала зажатость и все др. дефекты о которых я писал. Гребенка также ушла. Сегодня обязательно сделаю замеры с одним монитором и выложу все.


Вложения

The Patient Zero

Well-Known Member
28 Янв 2017
923
303
63
Обратите внимание, пользователь заблокирован на форуме. Не рекомендуется проводить сделки.
@Maksitto, Обратил внимание, что замер производится капсулем вверх (слышал, что так измеряют комнату), а вот капсюль под 45 градусов к мониторам (комната+мониторы).
А во втором замере, когда мониторы перед столом, точка прослушивания где сейчас микрофон?

А в первых замерах, на каком уровне вы посылаете сигнал 75db или 80db?

Последнее редактирование:

Maksitto

Member
5 Авг 2014
141
11
18
Тюмень
@Maksitto, Обратил внимание, что замер производится капсулем вверх (слышал, что так измеряют комнату), а вот капсюль под 45 градусов к мониторам (комната+мониторы).
А во втором замере, когда мониторы перед столом, точка прослушивания где сейчас микрофон?

А в первых замерах, на каком уровне вы посылаете сигнал 75db или 80db?
во втором замере , когда мониторы перед столом - точка прослушивания соотвествует равностороннему треугольнику, как и всегда . В данном случае микрофон стоит в этой точке на фото.
Калибровка звукового давления у меня не сделана, нет приборов. При настройке SPL в программе REW я указываю просто 75 Дб.
Про направленность измерительного микрофона я слышал такое : капсуль вверх помогает точнее измерит низкие частоты, т.е. охватить комнату в целом, капсуль вперед - помогает точнее померить верхние частоты. Но опять же я не могу точно утверждать .


The Patient Zero

Well-Known Member
28 Янв 2017
923
303
63
Обратите внимание, пользователь заблокирован на форуме. Не рекомендуется проводить сделки.
@Maksitto, тогда закономерный вопрос, а зачем мерять в месте в котором вы заведомо не будете сидеть (тоесть оно не является "сладким пятном"). Вам бы убрать стол, попробовать поставить микрофон в точку 38% по длине от фронтальной стены, а мониторы расставить относительно точки прослушивания (найти это "сладкое пятно") двигая мониторы вперед-назад, вверх вниз (по возможности), а так же растояние между мониторами тоже можно менять. И потом уже как точно определитесь с точкой прослушивания добавить стол и посмотреть, что изменилось. P.S. Конечно же точку прослушивания и мониторы оставлять на месте не двигать никуда, я к тому, что вы не мониторы преспосабливаете к мебели, а мебель под них подстраиваете, если мониторам лучше на стойках, то там пусть и стоят не стоит их ставить на стол.


Maksitto

Member
5 Авг 2014
141
11
18
Тюмень
@Maksitto, тогда закономерный вопрос, а зачем мерять в месте в котором вы заведомо не будете сидеть (тоесть оно не является "сладким пятном"). Вам бы убрать стол, попробовать поставить микрофон в точку 38% по длине от фронтальной стены, а мониторы расставить относительно точки прослушивания (найти это "сладкое пятно") двигая мониторы вперед-назад, вверх вниз (по возможности), а так же растояние между мониторами тоже можно менять. И потом уже как точно определитесь с точкой прослушивания добавить стол и посмотреть, что изменилось. P.S. Конечно же точку прослушивания и мониторы оставлять на месте не двигать никуда, я к тому, что вы не мониторы преспосабливаете к мебели, а мебель под них подстраиваете, если мониторам лучше на стойках, то там пусть и стоят не стоит их ставить на стол.
По сути примерно там миккрофон и стоял(38 % от фронтальной) - перед столом. А мерял я в том месте дабы убрать влияние стола, т.е. можно сказать что стола не было.
И да я не против поставить мониторы на стойки, но как тогда организовывать рабочее место с текущим столом - мне не понятно.


belovw

Well-Known Member
22 Апр 2009
7.633
6.176
113
RK Almaty
@Maksitto, аэродром конечно у вас знатный. Немудрено было получить такую расчёску. Мутите с отражателями или поглотителями. Ссылки по теме я выше довал.


Maksitto

Member
5 Авг 2014
141
11
18
Тюмень
Сделал наконец все замеры.

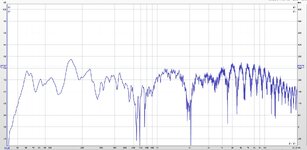

ВАРИАНТ 1 - телодвижения в текущей позиции.

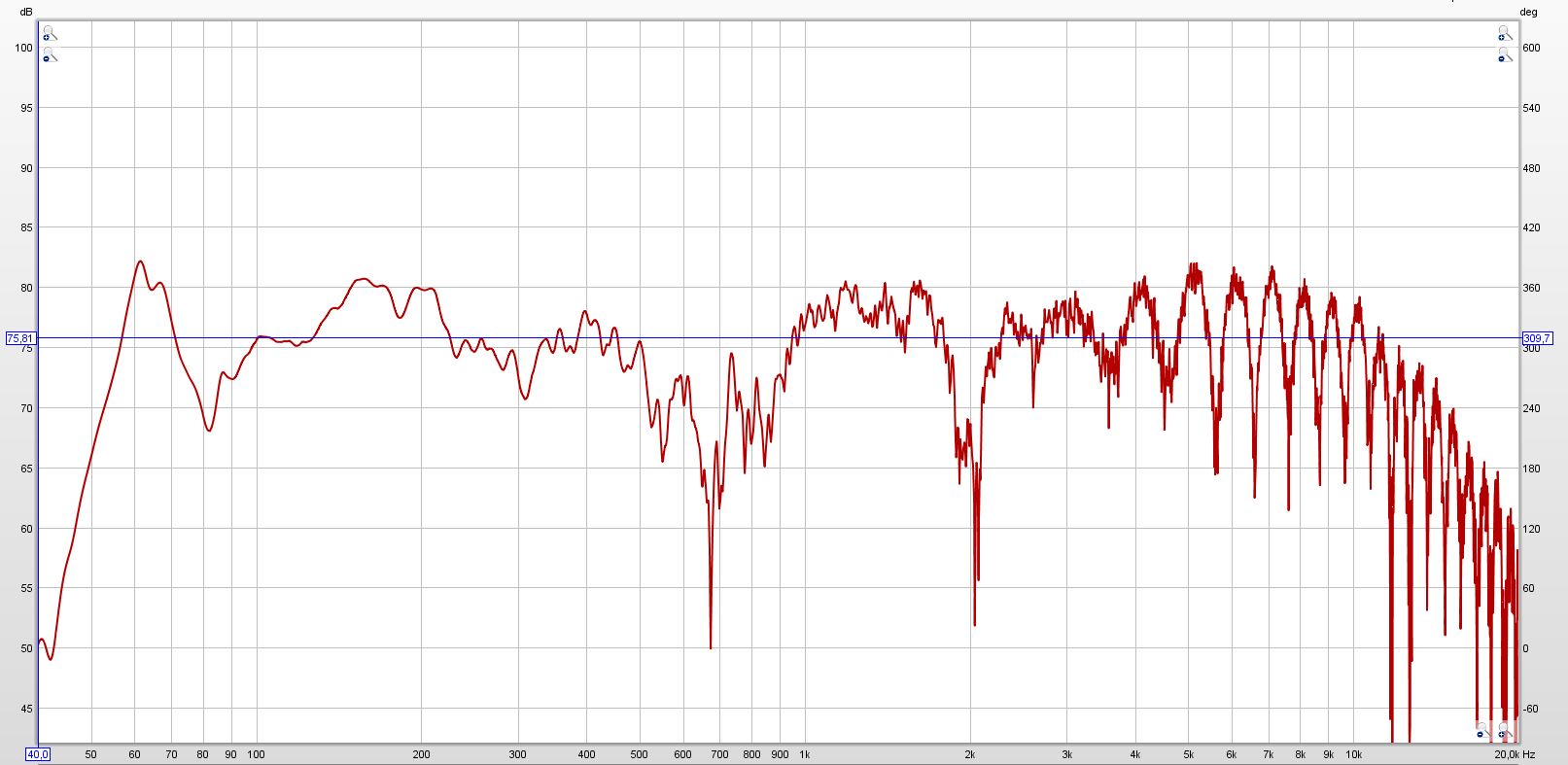

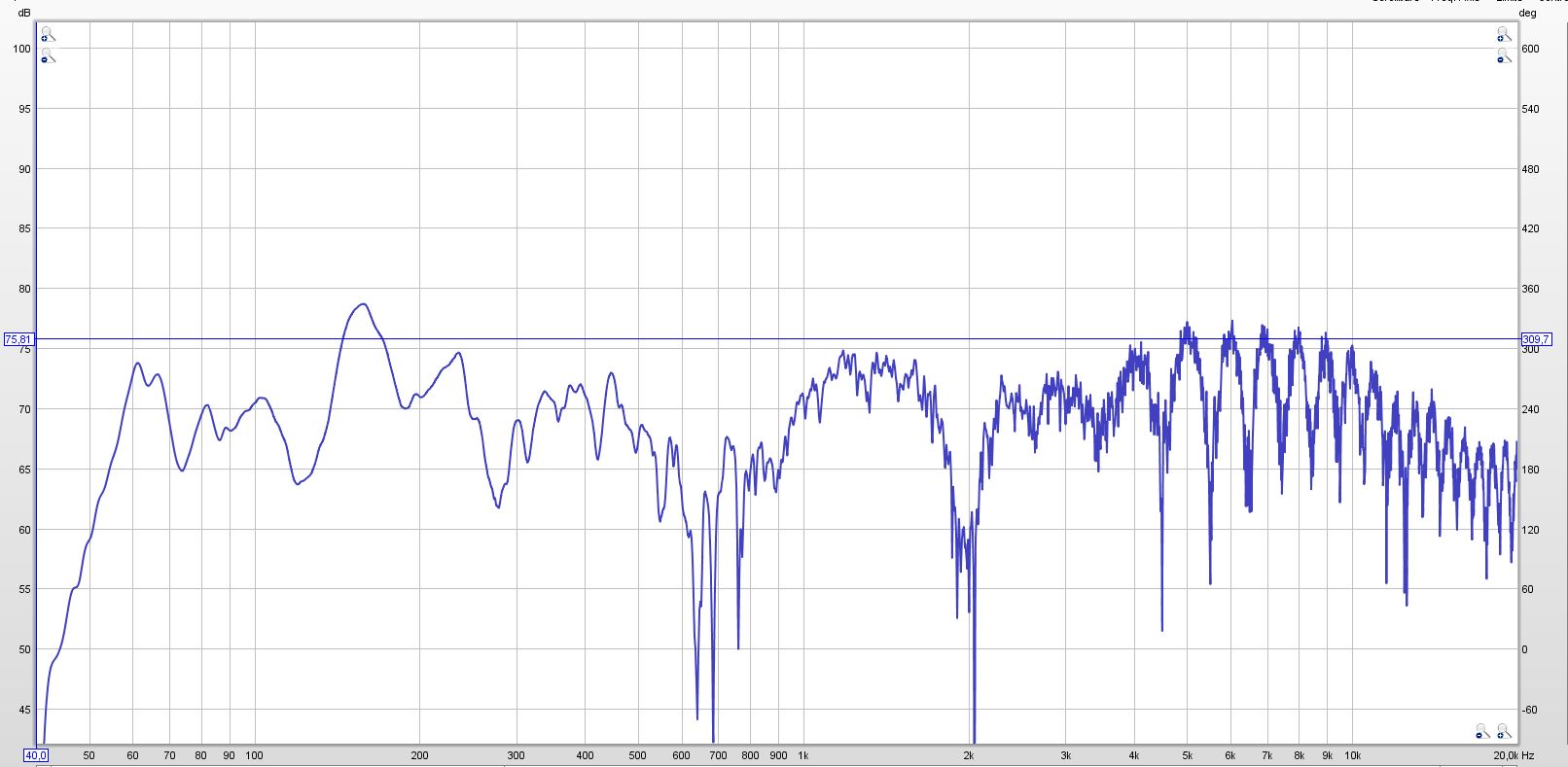

Тут я замерил по отдельности каждый монитор.

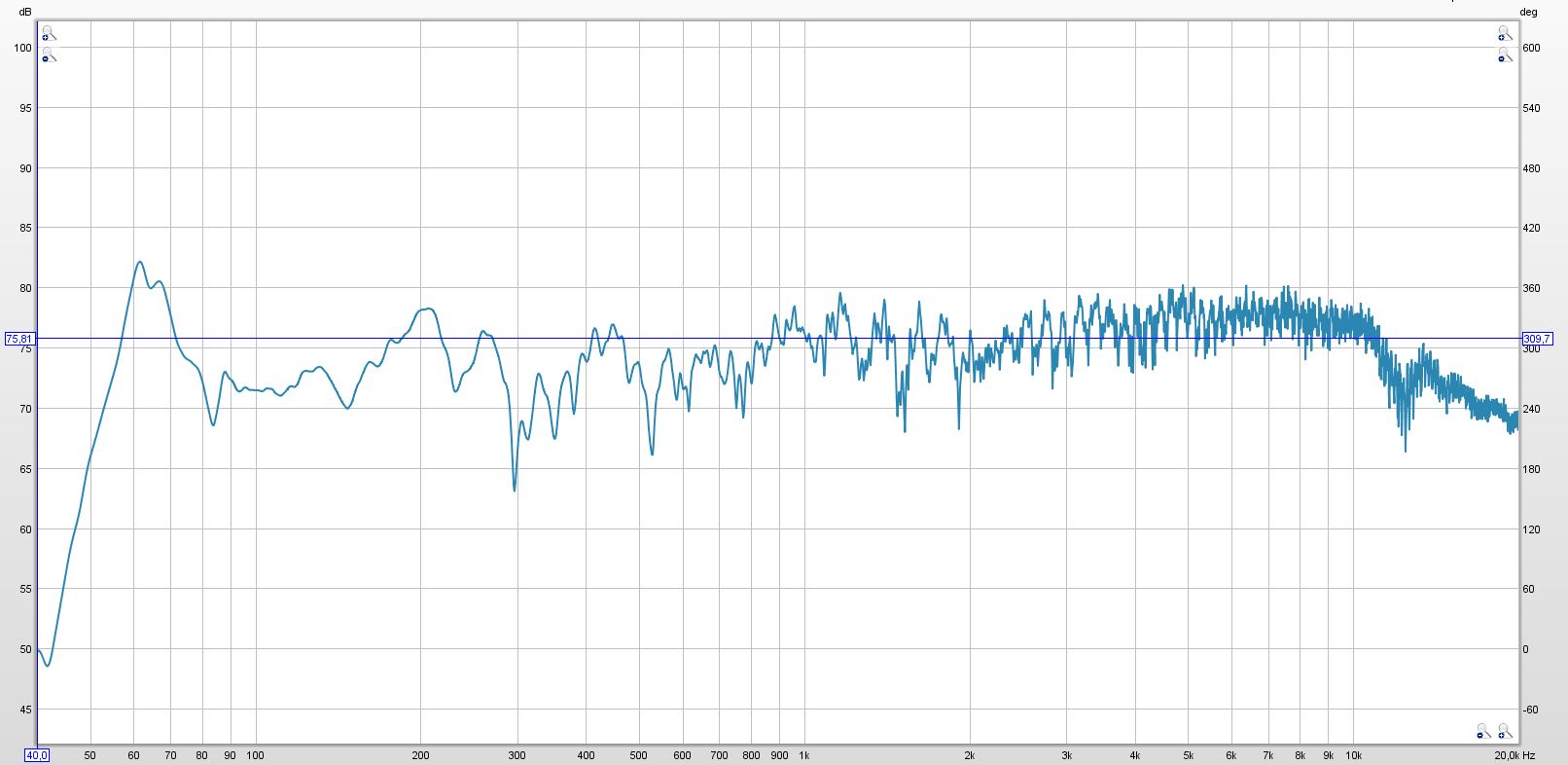

- далее поставил отражатели(приложил фото) по вышеуказанным советам, они убрали гребенку.
- далее попробовал замерить в этой позиции вообще без стола.


Вложения

Maksitto

Member
5 Авг 2014
141
11
18
Тюмень

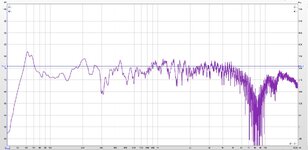

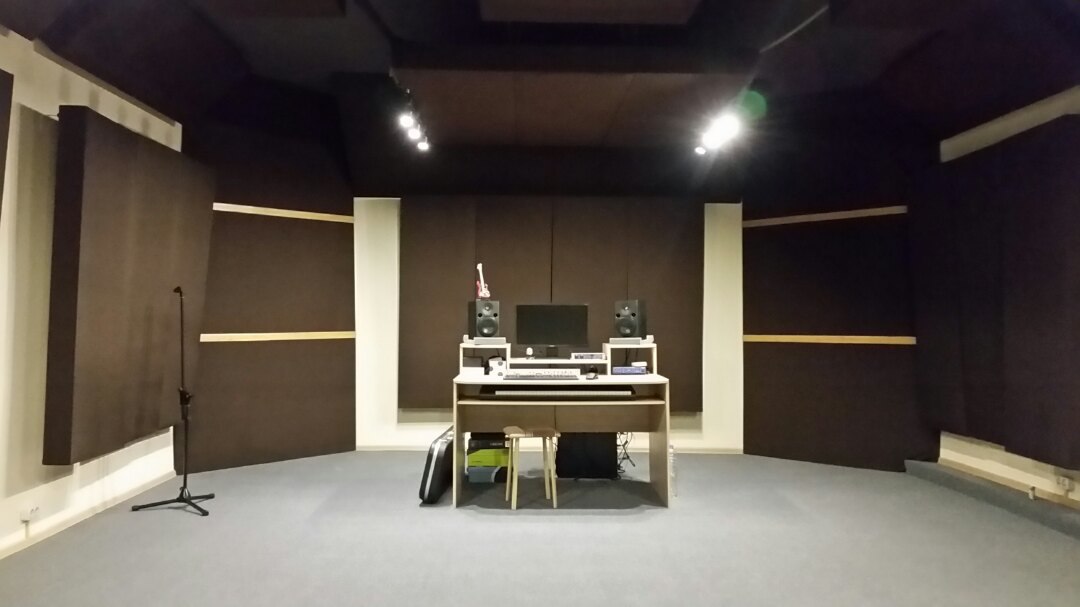

ВАРИАНТ 2 - здесь я решил двигать мониторы потихоньку к позиции 38% от фронтальной стены. До 4 позиции измерения БЕЗ стола.
1. Твитер от фронт стены - 190. По звуку - стало больше низкочастотной подушки, однако закрытость присутствует.
2. Твитер от фронт стены - 210. Звук стало более открытым, но не хватает жирности из прошлого варианта.
3. Твитер от фронт стены - 220. Позиция слушателя на 38% ! Этот звук показался мне наиболее привычным (до этого работал дома с паралоном). Более открытым, чистым, самые низкие частоты тут ощущаются. Однако звук не такой жирный как во 2 варианте.
4. Все как в прошлом варианте, только теперь поставил мониторы на СТОЛ. Звук стал снова бубнящим, ощущается видимо подьем в области 150 - 200 Гц. Прям чувствуется как стол вибрирует, дает окрас.
5. Все как в прошлом варианте, только на стол поставил отражатели. Хоть звук стал и почище сверху, но бубнеж внизу не куда не девается.
ВЫВОДЫ - Позиция в районе 38 % от фронт. стены мне больше всего нравится, однако если мониторы стоят на столе (даже с отражателям) - стол дает бубнение, видимо резонирует . Желание ВООБЩЕ убрать стол и оставить мониторы на стойках. Но стол так или иначе нужен)) Поэтому вопрос к вам уважаемые форумчане - как лучше поступить в данной ситуации? Обзавестись другим столом, но каким? нужен стол с короткой столешницой? Либо если использовать длинную столешницу - я так понимаю она должна быть наклонной?


Вложения

  • 133,8 KB Просмотры: 158
  • 139,2 KB Просмотры: 182
  • 127 KB Просмотры: 185
  • 146,7 KB Просмотры: 179
  • 135,3 KB Просмотры: 152

alexpen

Well-Known Member
25 Янв 2014
6.806
6.579
113
@Maksitto, по идее площадь стола уменьшать. В мастеринг студиях часто очень маленькие столы делают. Но для обычной работы это конечно не вариант.

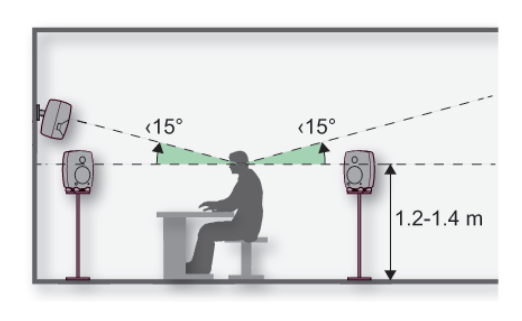

Попробуйте как вариант, чтобы мониторы были выше уровня ушей и на вас сверху смотрели. Наклон как на картинке, которые у стены (у вас на стойках разумеется).


PS:
если ачх без сглаживания, то вариант 3 отличный просто - поздравляю! Звук не должен быть жирным и греметь басом.

Последнее редактирование:

The Patient Zero

Well-Known Member
28 Янв 2017
923
303
63
Обратите внимание, пользователь заблокирован на форуме. Не рекомендуется проводить сделки.
@Maksitto, аэродром конечно у вас знатный. Немудрено было получить такую расчёску. Мутите с отражателями или поглотителями. Ссылки по теме я выше довал.
Добрый вечер, по вашей формуле можно найти точку отражения, а как вычислить на какой частоте будет "cancellation"?


The Patient Zero

Well-Known Member
28 Янв 2017
923
303
63
Обратите внимание, пользователь заблокирован на форуме. Не рекомендуется проводить сделки.
@Maksitto, у меня проблема в районе 400-1000 hz один в один. Я смотрю, как только вы стол убираете то АЧХ сразу в этом диапазоне выравнивается (картинка 3). Но когда вы замеряете со столом и отражателями ничего не меняется все равно проблема на 400-1000 hz остается (картинка 5), верней меняется не сильно в сравнении с картинкой 4 где без отражателей. Точно ясно, что проблему добавляет стол, но как это убрать-исключить? Кто подскажет?


ugrecman

Active Member
6 Апр 2010
199
116
43
Санкт-Петербург
Обзавестись другим столом, но каким? нужен стол с короткой столешницой? Либо если использовать длинную столешницу - я так понимаю она должна быть наклонной?
Делал 3 стола для студии, где озвучивают мультсериал "Смешарики". Столешница большая, но она массивная, с вырезами для приборов и лежит на каркасе через демпферы. Все стыки каркаса не сварены вместе, а скручены винтами через демпфирующие прокладки.
Мониторы, крайне желательно, чтобы стояли на стойках. Тогда их можно “отвязать от пола” и найти оптимальное расположение относительно стен и места, где стоит кресло.


Смешарики - PostProduction.JPG


В гостях у Смешариков - 01.jpg


В гостях у Смешариков - 02.jpg


В гостях у Смешариков - 03.jpg


Console Studio - ugrecman Project 03b.jpg

  • Like
Реакции: PROMO и alexpen

Maksitto

Member
5 Авг 2014
141
11
18
Тюмень
@Maksitto, по идее площадь стола уменьшать. В мастеринг студиях часто очень маленькие столы делают. Но для обычной работы это конечно не вариант.
Попробуйте как вариант, чтобы мониторы были выше уровня ушей и на вас сверху смотрели. Наклон как на картинке, которые у стены (у вас на стойках разумеется).
Посмотреть вложение 128432

PS:
если ачх без сглаживания, то вариант 3 отличный просто - поздравляю! Звук не должен быть жирным и греметь басом.
АЧХ без сглаживания да, но все еще смущает падение на высоких частотах, по идее ведь это означает что помещение переглушено? или тут надо на график Waterfall смотреть?
Под наклоном не хочу делать мониторы .Звук совсем по другому воспринимается.


Делал 3 стола для студии, где озвучивают мультсериал "Смешарики". Столешница большая, но она массивная, с вырезами для приборов и лежит на каркасе через демпферы. Все стыки каркаса не сварены вместе, а скручены винтами через демпфирующие прокладки.
Мониторы, крайне желательно, чтобы стояли на стойках. Тогда их можно “отвязать от пола” и найти оптимальное расположение относительно стен и места, где стоит кресло.


Смешарики - PostProduction.JPG


В гостях у Смешариков - 01.jpg


В гостях у Смешариков - 02.jpg


В гостях у Смешариков - 03.jpg


Console Studio - ugrecman Project 03b.jpg
Но ведь даже если поставить мониторы на стойки, и сделать стол просто в виде столешницы, по аналогии с вашими вариантами выше - все равно ведь будут отражения от стола?


Maksitto

Member
5 Авг 2014
141
11
18
Тюмень
@Maksitto, у меня проблема в районе 400-1000 hz один в один. Я смотрю, как только вы стол убираете то АЧХ сразу в этом диапазоне выравнивается (картинка 3). Но когда вы замеряете со столом и отражателями ничего не меняется все равно проблема на 400-1000 hz остается (картинка 5), верней меняется не сильно в сравнении с картинкой 4 где без отражателей. Точно ясно, что проблему добавляет стол, но как это убрать-исключить? Кто подскажет?
да, стол сам по себе гудит, бубнит и все в таком духе, есть подозрения что в моем случае стол состоит из тонких материалов, в моем случае что столешница , что других перерхности имеют толщину 1,6 см. подозреваю что это тоже влияет. И когда я убираю стол - звук настолько очищается что хочется избавиться вообще от стола.


alexpen

Well-Known Member
25 Янв 2014
6.806
6.579
113
АЧХ без сглаживания да
Здорово!

но все еще смущает падение на высоких частотах, по идее ведь это означает что помещение переглушено? или тут надо на график Waterfall смотреть?
Нет, ачх.
Я бы сам не заморачивался. Но если вас сильно напрягает или будут проблемы в работе, то просто в некоторых местах нанести отражающие поверхности на поглотители. Я давал примеры с ламинатом в теме с басовыми ловушками.


The Patient Zero

Well-Known Member
28 Янв 2017
923
303
63
Обратите внимание, пользователь заблокирован на форуме. Не рекомендуется проводить сделки.
да, стол сам по себе гудит, бубнит и все в таком духе, есть подозрения что в моем случае стол состоит из тонких материалов, в моем случае что столешница , что других перерхности имеют толщину 1,6 см. подозреваю что это тоже влияет. И когда я убираю стол - звук настолько очищается что хочется избавиться вообще от стола.

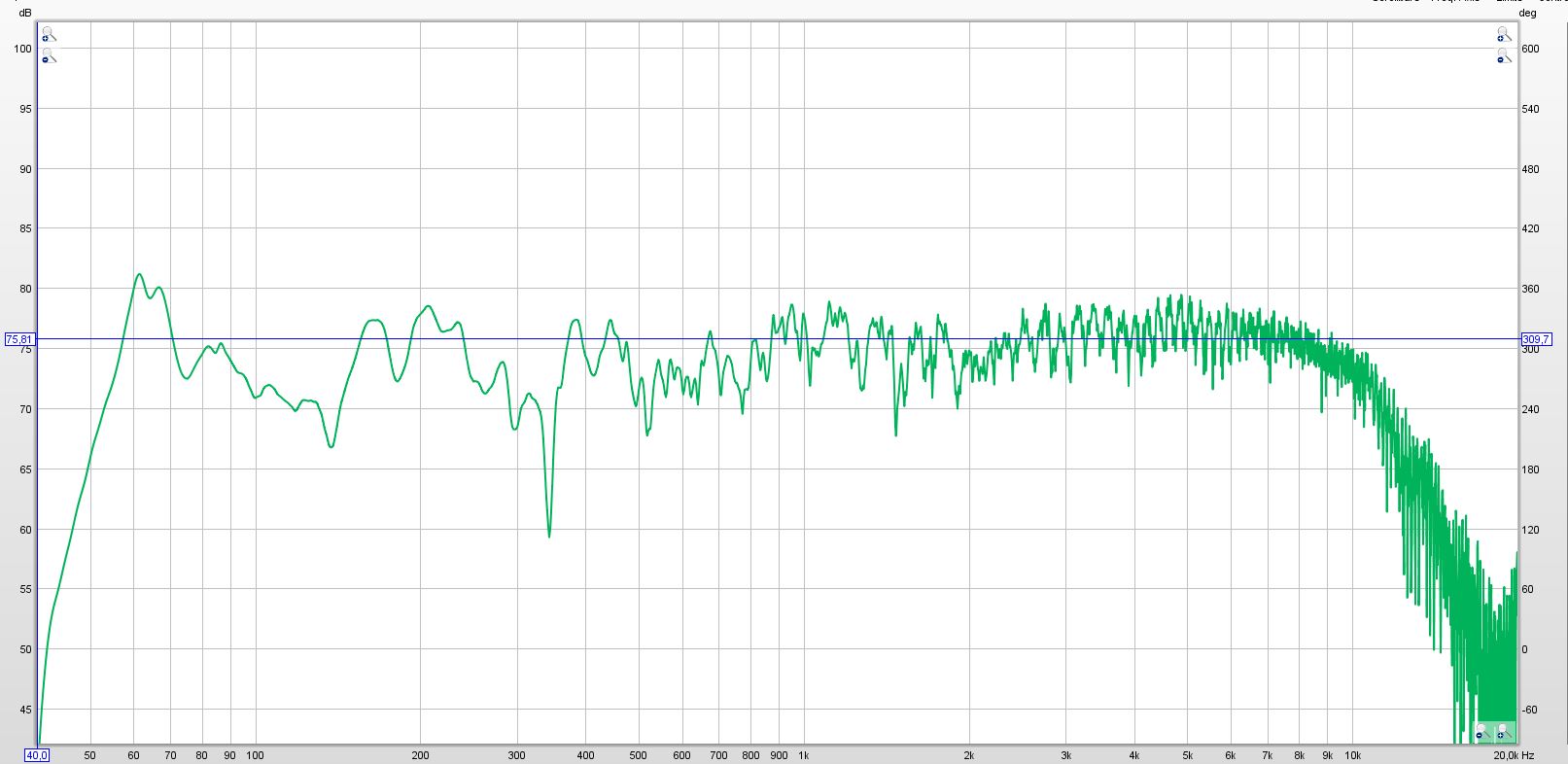

Вот мое расположение и мониторы у меня стоят на стойках за столом (картинка 1)

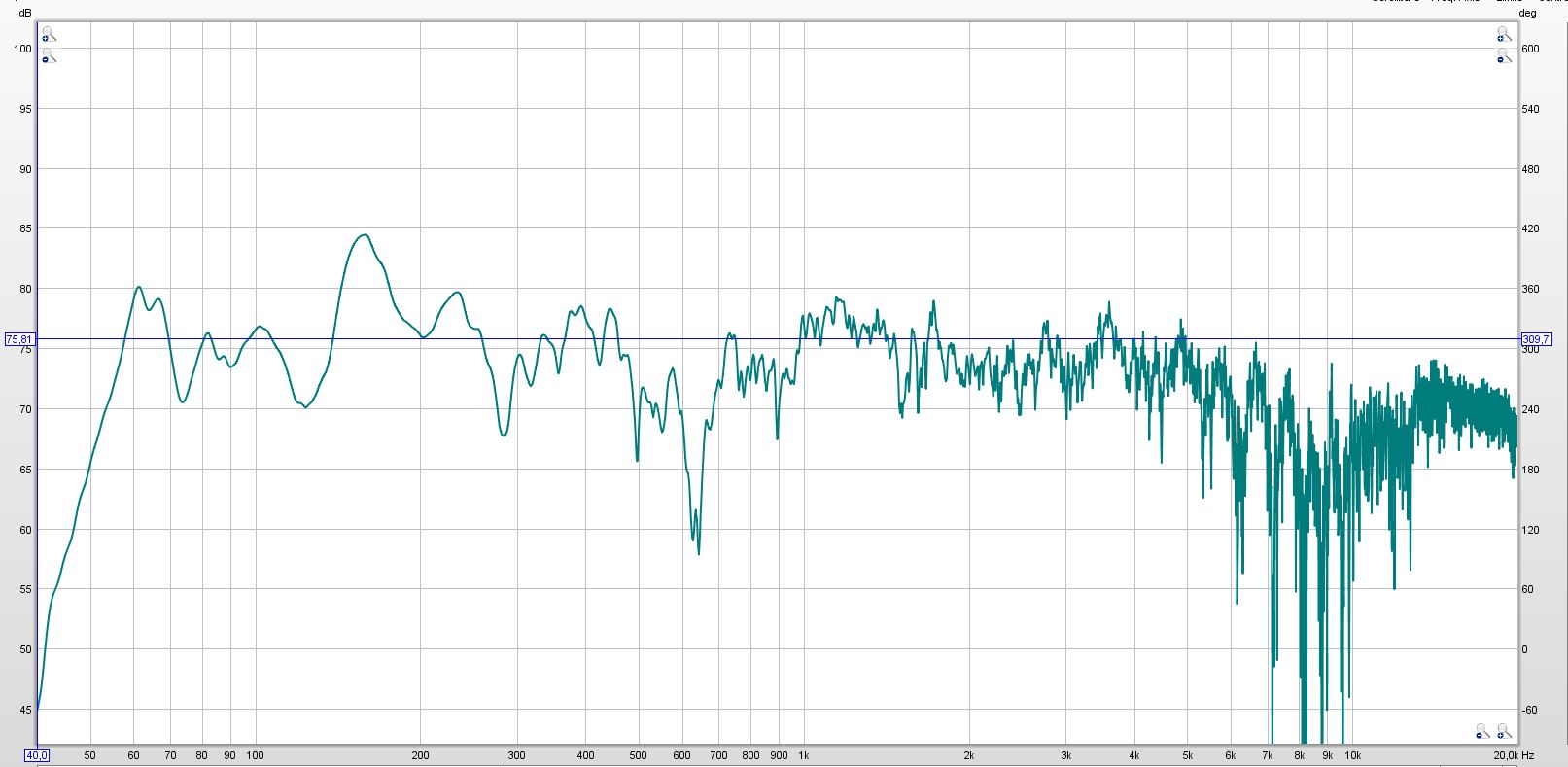

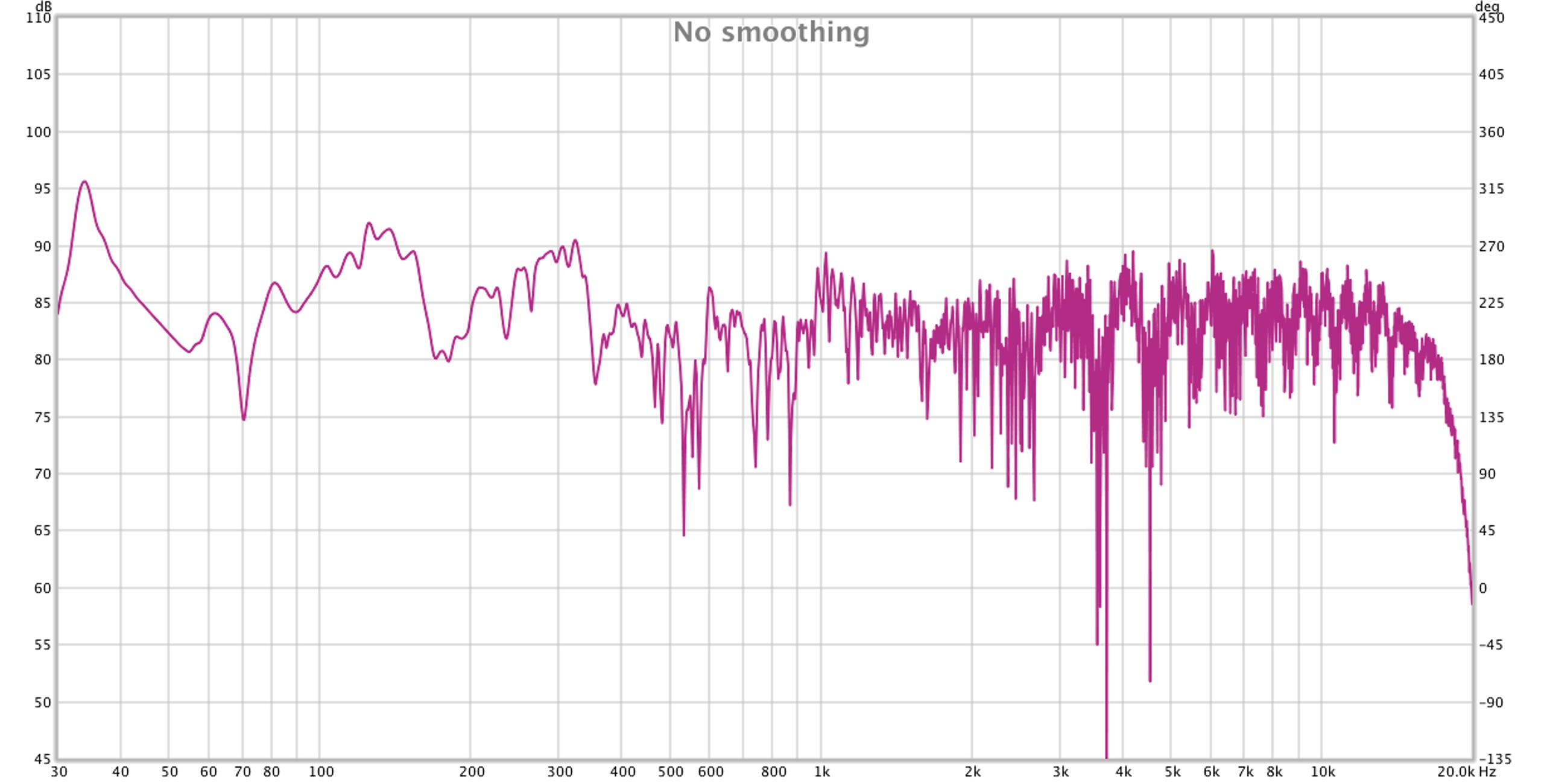

Как видно у меня тоже гребенка (картинка 2, замер на 85db) и я теперь знаю откуда она - это отражения от стола, но что делать с 400-1000hz тоже стол? Судя по тому, что вы убирая стол получаете выравнивание в этом диапазоне, то это он. Кто подскажет?

Картинка 1.jpg Картинка 2.jpg

Последнее редактирование:

ugrecman

Active Member
6 Апр 2010
199
116
43
Санкт-Петербург
Но ведь даже если поставить мониторы на стойки, и сделать стол просто в виде столешницы, по аналогии с вашими вариантами выше - все равно ведь будут отражения от стола?
Maksitto, на фото видно, что во время работы, часть стола справа завалена бумагами с текстами для дикторов. Отражений, практически, нет. Слева находится рэк, под углом, с приборами. Здесь больше рассеивания, чем отражения. Столешница из сосны 40мм (мягкое дерево). Внутри столешницы вырез под приборы и пульт и если постучать по столешнице, то нет отзвука, как у цельной прямоугольной столешницы. Кроме того, столешница к каркасу крепится 8-10 саморезами через виброизолирующие прокладки, т.е. на низких частотах не резонирует, а может, ещё и поглощает.

Вот делал стол с узкой столешницей и полкой сверху. Столешница и полка толщиной 50мм. Склеены из разных пород дерева и очень тяжелые).


Фабрика Звука+ - 01.JPG

На верхней полке стоят мониторы Yamaha. Стоят на поролоне, но на средних частотах есть призвук. Если эти мониторы ставим на стойки, то звук меняется в лучшую сторону очень заметно. Поэтому, эти мониторы на полке не для сведения, а для красоты, для звука со “скайпа” и т.п.
