Room EQ Wizard
- Автор темы apunctum
- Дата начала
я сделал замеры так как описывается в топике, с калибровкой звуковой карты, микрофон не калибровал, он и так хороший.
нашел "идеальную" позицию для сцены, по принципу золотого сечения и равностороннего треугольника.
прикладываю замеры в zip файле.
буду очень благодарен за комментарии к проблемам помещения и их возможным решениям.
@vitamusic, замеры нужно снимать на 75db минимум, а то и 85db... ваши не читабельны. А какой у Вас микрофон? Какие мониторы?
Результат калибровки звуковой карты очень странный. Так не бывает.
В целом по этим данным ничего не скажешь - измерения проделаны с ошибкой.
@vitamusic, сделайте замер на 85 дб и перезагрузите... Пока действительно как-то странно всё. А что за микрофон, которым меряете?
в чем ошибки? чем странный результат? карта rme ucx
а я на каком уровне сделал? что поменять?
микрофон rode nt-1
@vitamusic, вам бы разобраться с REW для начала. Микрофон не для этих целей.
P.S. Видео от gikacoustics с русским переводом.
P.S. Видео от gikacoustics с русским переводом.
я действовал как описано в этом топике
ачх микрофона вроде достаточно ровная, направленность широкая
чем он хуже того что рекомендуют здесь?
на русском лит-ры по REW мало, на английском я начинаю с ума сходить от не точного понимания))
Во первых: график калибровки выглядит периодичным. Так не должно быть. У Вас явно где-то что-то ХЗ чего. Из-за этого колбасит фазу и АЧХ.
Ступенька с явными ошибками измерений. Импульсная тоже мега странная. Кстати, график показывает противофазу.
Групповая зщадержка - это вообще что-то с чем-то. Выглядит как сороконожка, а должна быть ниткой, ровной ниткой с небольшими изгибами и подъёмами.
на месте смотреть надо. Предоставленных вами данных недостаточно, что бы сделать хоть какой-либо прогноз.
У Вас там полный армагедон какой-то, а не замер.
Уберите калибровку карты. Судя по её кривой, там полный бред. Вообще не надо.
Если нет калибровочного файла на мик, то и не надо ничего. А так то нужен измерительный всенаправленный микрофон.
Отрегулируйте усиление мика.
Откалибруйте через Level громкость посыла в пределах 75-85 дБ. Соответственно внесите данные в появившееся окошко.
Сделайте замер.
Смотрите, где у Вас проблема.
от конденсаторного большая погрешность?
посыл должен быть очень тихим да?
уровень предусилителя лучше делать минимальным?
а чем конденсаторный плох? и каким надо? ленточным?
@vitamusic, мужик, в развивающихся странах очень хорошо развито самообразование, откуда черпать знания тебе уже 1000 раз написали. Не поленись и выдели время на понимание того, что ты хочешь сделать, в отличии от творческих вопросов, на технические, то есть твои, всегда есть ответ, всегда! Если и дальше будут одни вопросы, тебя IMO просто начнут игнорировать.
да прав ты, все понимаю, не терпится просто... хочется всего и быстро)) так как специальность далекая от моей, так с разбегу врубаться без помощи сложно. как то так...

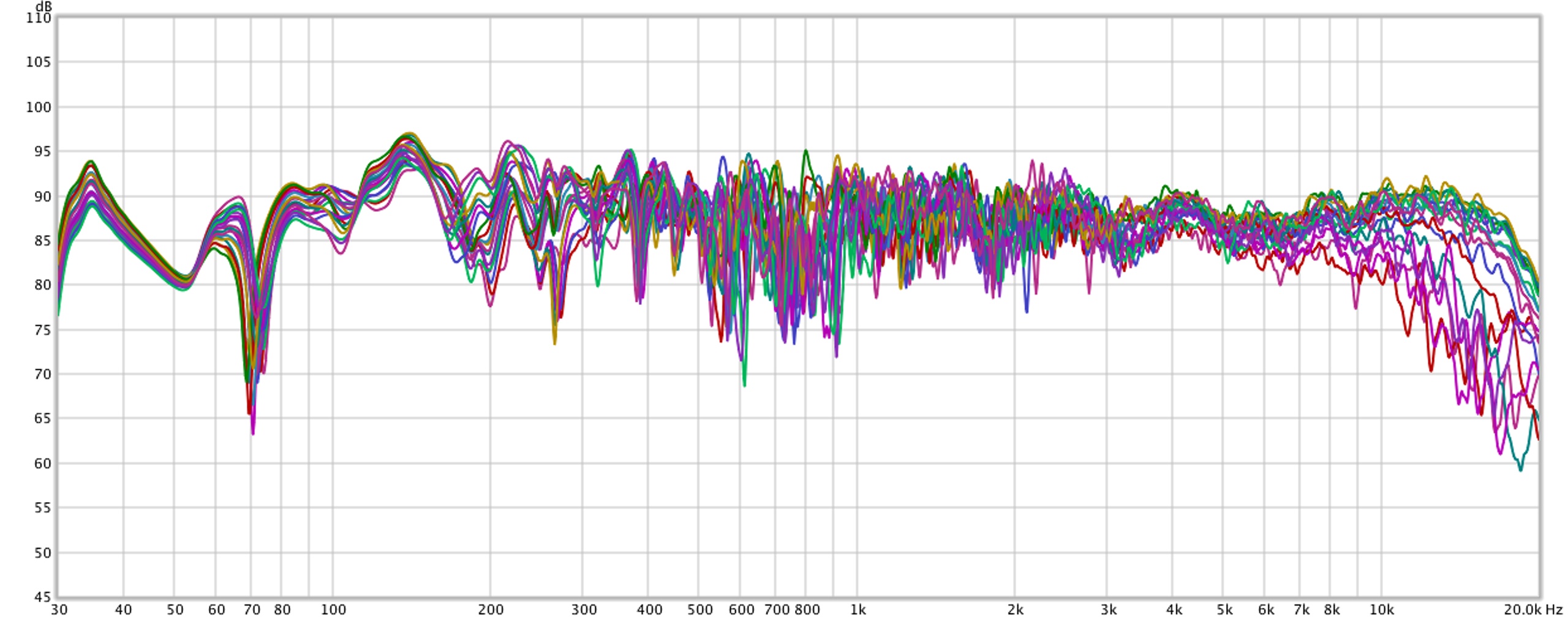

Добрый вечер, прошу конструктивного диалога и рекомендаций, что выбрать из 19 замеров (место для мониторов и свитспот).
В каждом замере указано расстояние. Например:
Мониторы от стены 35 см.
Слушатель от стены 191 см.
Расстояние между мониторами и слушателем 180 см.
Система 2+1 , можно добавить низа, гайн на сабе часов на 9 всего.
Замер производился на уровне 85db
От 5Khz можно несмотреть, так как мониторы могли быть под разным углом к микрофону, интересует все, что ниже.
После расстановки, буду использовать Sonarworks для коррекции помещения.
Спасибо!
В каждом замере указано расстояние. Например:
Мониторы от стены 35 см.
Слушатель от стены 191 см.
Расстояние между мониторами и слушателем 180 см.
Система 2+1 , можно добавить низа, гайн на сабе часов на 9 всего.
Замер производился на уровне 85db
От 5Khz можно несмотреть, так как мониторы могли быть под разным углом к микрофону, интересует все, что ниже.
После расстановки, буду использовать Sonarworks для коррекции помещения.
Спасибо!
Последнее редактирование:
Доброе утро, прошу рекомендаций по вопросу выше. Какое расположение монитор + слушатель было бы наилучшим для вас?
Спасибо.
Спасибо.
Я бы выбрал из трёх последних, что мне больше нравится на слух.
Есть гребёнка, возможно от стола. На форуме писали, как бороться. Конечно, если есть возможность, то я бы ещё понаделал суперчанков.
Потом ещё можете померить отдельно левый и правый монитор, иногда проблемы лучше видно так.
Но в принципе очень даже неплохо!
PS:
А комната как обработана?
Попробуйте у саба уровня прибавить, посмотрите как ачх между 34,5 и 100 гц себя поведет. Возможно "заполнится" лучше... но надо смотреть, что с модой на 34,5 гц будет происходить. Ну тут уже написал выше, надо будет возможно суперчанки ещё делать.
Есть гребёнка, возможно от стола. На форуме писали, как бороться. Конечно, если есть возможность, то я бы ещё понаделал суперчанков.
Потом ещё можете померить отдельно левый и правый монитор, иногда проблемы лучше видно так.
Но в принципе очень даже неплохо!
PS:
А комната как обработана?
Попробуйте у саба уровня прибавить, посмотрите как ачх между 34,5 и 100 гц себя поведет. Возможно "заполнится" лучше... но надо смотреть, что с модой на 34,5 гц будет происходить. Ну тут уже написал выше, надо будет возможно суперчанки ещё делать.
Последнее редактирование:
@alexpen, мне тоже более всего импонирует 17 замер. Супер чанки во всех четырех углах. На местах первых отражений висят широкопллосники из мин.ваты 10см. Сейчас поеду в студию, переведу LYD 5 в положение FREE, так они в 50см от фронтальной стены, так же добавлю гейна на сабе. И скину замеры сюда.

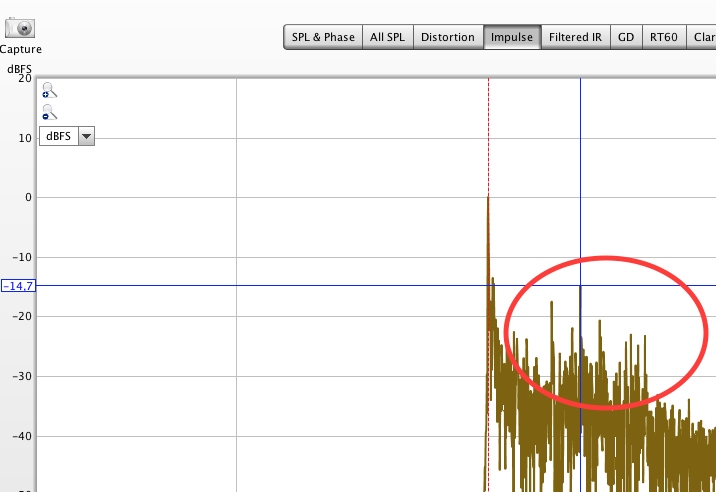

@The Patient Zero, я ещё почему спросил... на импульсной диаграмме видно, что прилетают отражения. Например на 18ом замере хорошо видны отражения: 12,2м, 18,2м, 22м, и.т.д. Т.е. по расстоянию похоже, что от задней стены. Можно туда диффузоры сделать.
Последнее редактирование:
Мне 10-ый приглянулся. Ровная частотка, ровное РТ60.

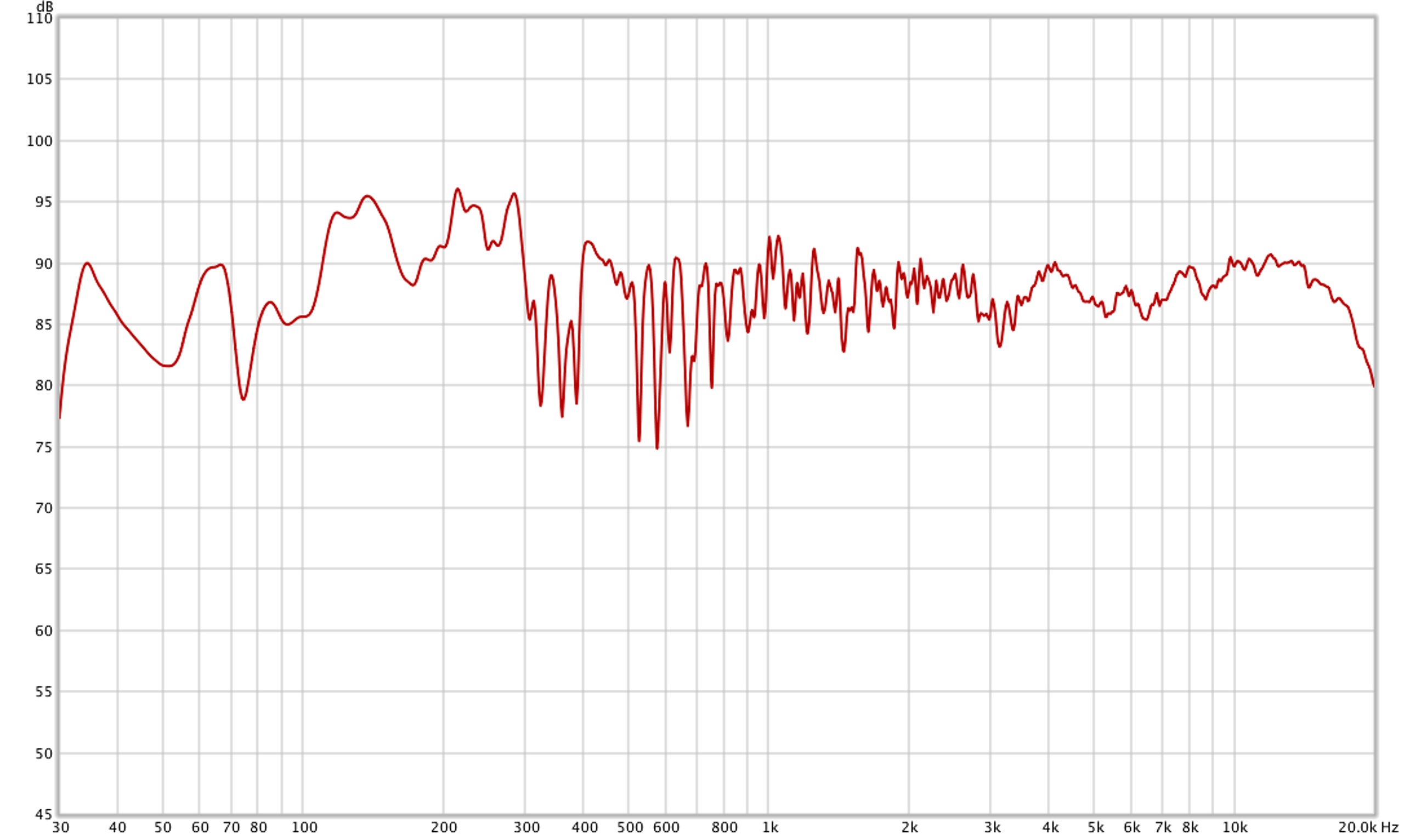

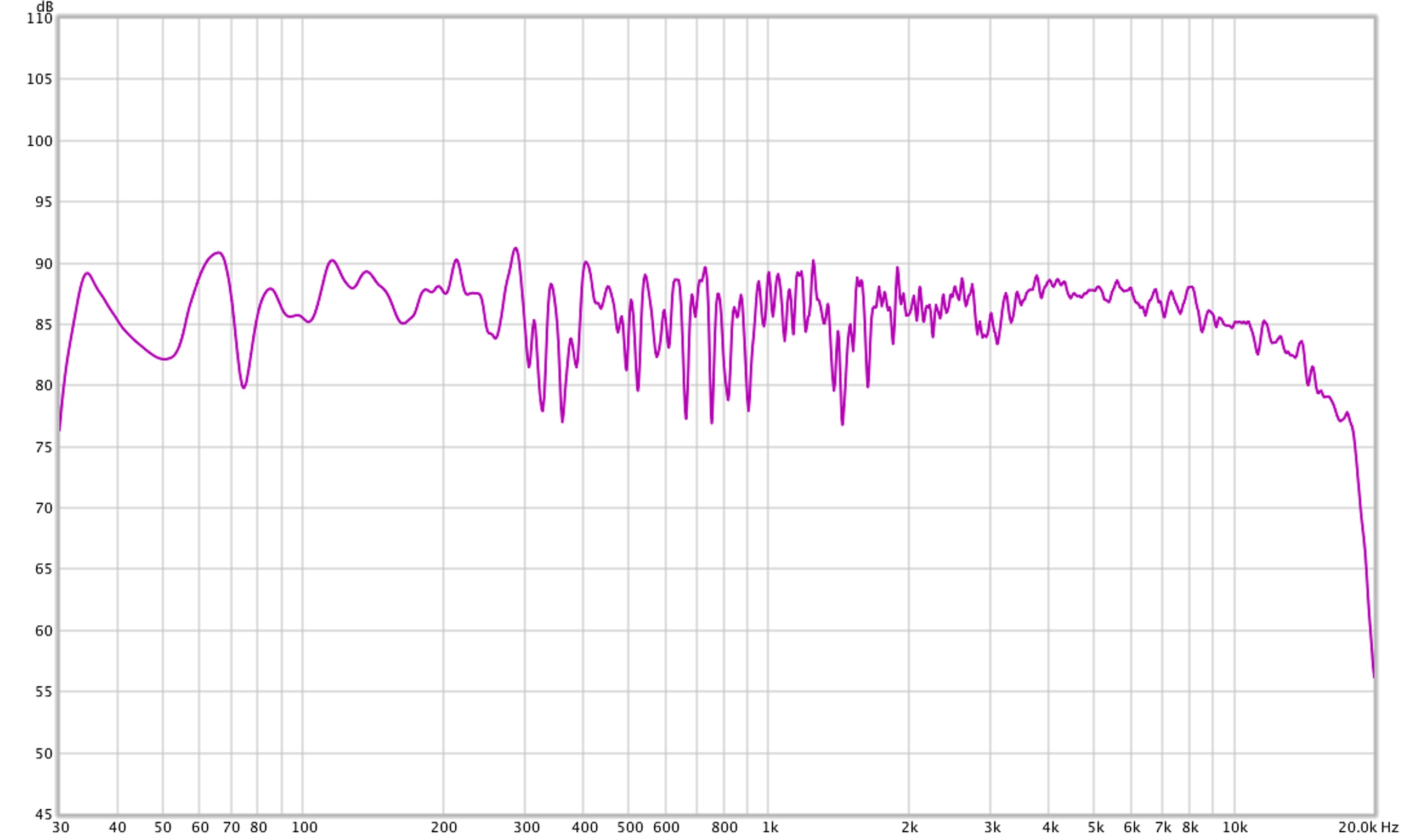

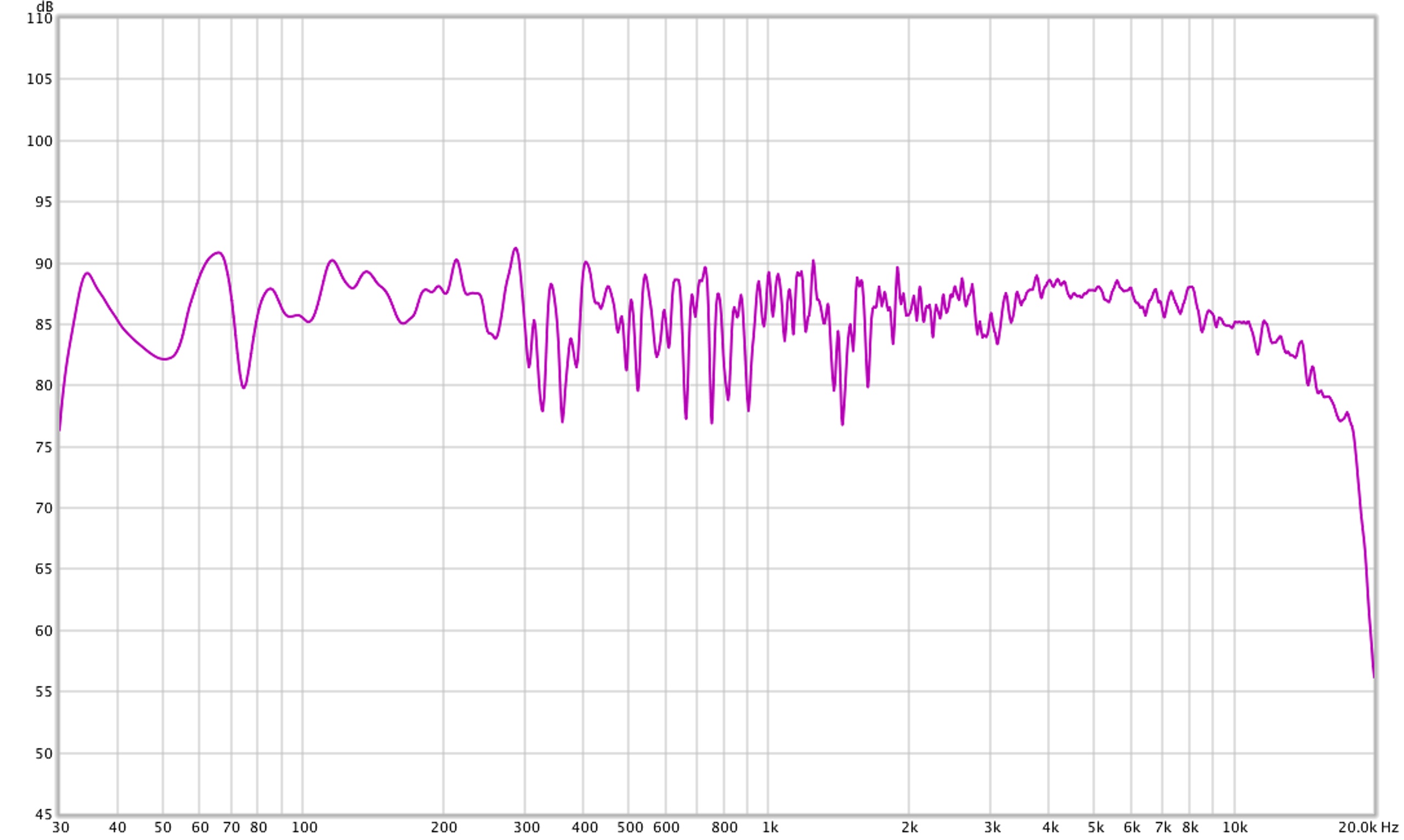

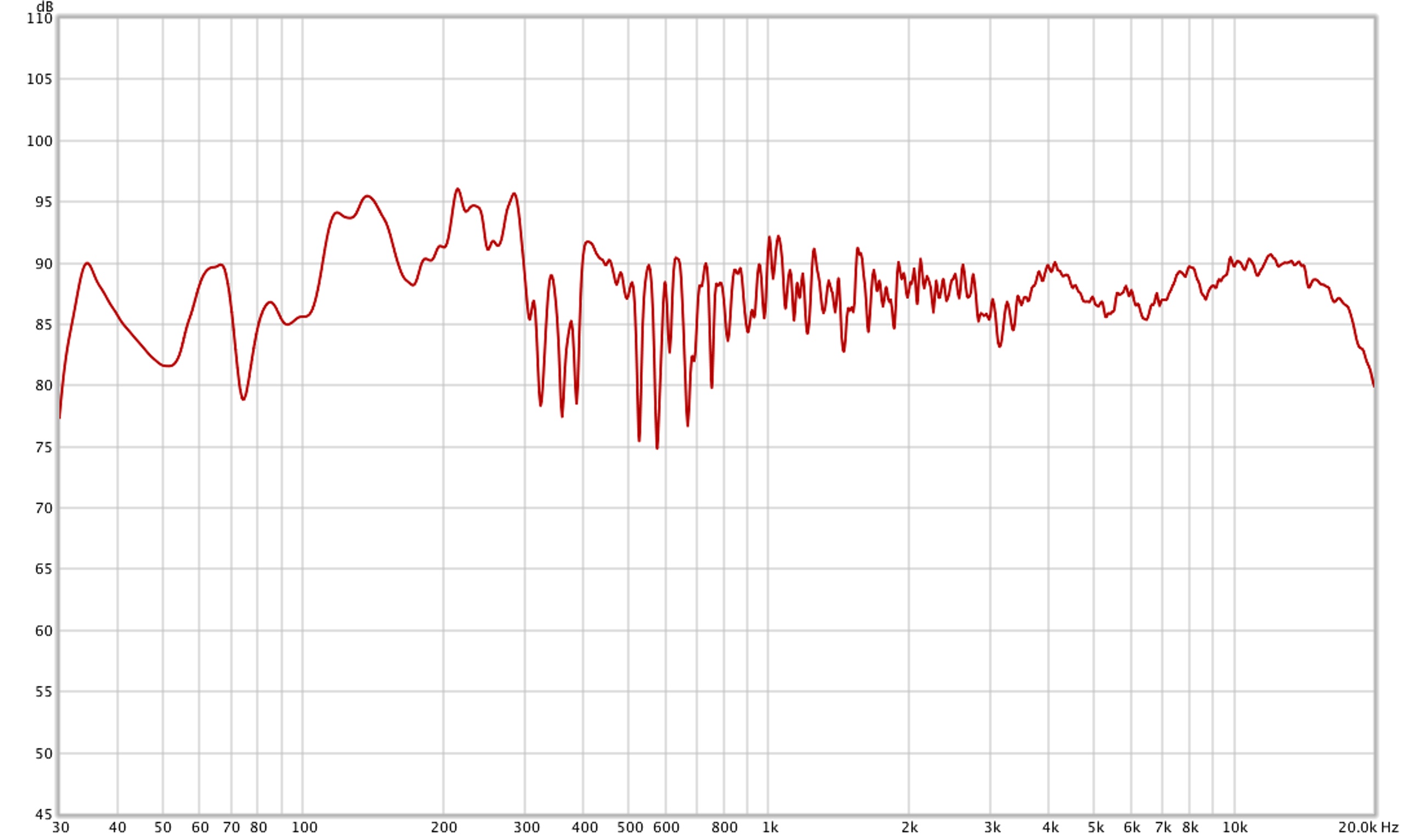

получил микрофончик, разобрался с калибровкой уровня мониторов и входного уровня микрофона
выкладываю новые замеры, надеюсь в этот раз правильные.
очень прошу помочь разобраться и решить проблему с комнатой. спасибо
ps
первые замеры сделал микрофон в потолок на месте слушателя ecm8000.zip
вторые замеры сделал микрофон вперед ecm800ok.zip
Последнее редактирование:
@vitamusic, на каком расстояние от мониторов делали замер? Надеюсь у вас контролька не камаз минваты у стен?
равносторонний треугольник со стороной 150см
от микрофона до линии монитора было 110 см
комната обработана primacoustic london kit 10
размер 3,70 х 3,20
с басами еще ничего не делал, мин вата на готове, голову ломаю что и как сделать лучше в моем случае
буду рад помощи и советам.
@vitamusic, первоначально не посмотрел на масштаб и показалось что комната переглушена.
От 600 Гц и выше комната практически идеальна. А вот ниже надо думать кто откуда берётся.
Мегапроблемные частоты: 131, 121, 103, 45
Поблемные частоты: 89.7, 67
Малопроблемные частоты: 143, 173
"Микропроблемные" 159.4, 222, 248, 286
Открывайте калькулятор мод, загоняйте туда размеры своей комнаты, вычисляйте моды. Дале, сопоставляя данные расчетов и измерений находим поверхности которые генерируют моды. Вот туда и надо ставить ловушки.
От 600 Гц и выше комната практически идеальна. А вот ниже надо думать кто откуда берётся.
Мегапроблемные частоты: 131, 121, 103, 45
Поблемные частоты: 89.7, 67
Малопроблемные частоты: 143, 173
"Микропроблемные" 159.4, 222, 248, 286
Открывайте калькулятор мод, загоняйте туда размеры своей комнаты, вычисляйте моды. Дале, сопоставляя данные расчетов и измерений находим поверхности которые генерируют моды. Вот туда и надо ставить ловушки.
да с 500гц как раз примакустик работает, идеально отработал свое. а вот до этой частоты проблемки.
расчет модов уже делал, все три моды совпадают достаточно точно 47гц...и т д
поверхности это как я понимаю потолки и стены генерируют три моды и им кратные
по мелочи окно отражает фронтальная стена только шторы.
я не очень понимаю
1. как вычислить место куда ставить ловушку
2. какую именно ловушку ставить (из самодельных конечно, коммерческие не по карману)
можете пожалуйста подробнее процедуру нахождения плохих поверхностей объяснить?
разве это не углы комнаты?
что делать с провалами? большие провалы в районе 60гц
расчет модов уже делал, все три моды совпадают достаточно точно 47гц...и т д
поверхности это как я понимаю потолки и стены генерируют три моды и им кратные
по мелочи окно отражает фронтальная стена только шторы.
я не очень понимаю
1. как вычислить место куда ставить ловушку
2. какую именно ловушку ставить (из самодельных конечно, коммерческие не по карману)
можете пожалуйста подробнее процедуру нахождения плохих поверхностей объяснить?
разве это не углы комнаты?
что делать с провалами? большие провалы в районе 60гц
@vitamusic, доброй ночи.
В первую очередь не торопитесь и выдохните.
Расскажите, что у Вас за помещение? Жилое или нет? Размеры какие, в месте с высотой?
Свободны ли углы фронтальные и тыловые? Вы уже купили минвату? Если да, то сколько тюков и какую?
Для чего вам комната? Слушаете музыку, пишите, сводите?
В первую очередь не торопитесь и выдохните.
Расскажите, что у Вас за помещение? Жилое или нет? Размеры какие, в месте с высотой?
Свободны ли углы фронтальные и тыловые? Вы уже купили минвату? Если да, то сколько тюков и какую?
Для чего вам комната? Слушаете музыку, пишите, сводите?
Расскажите, что у Вас за помещение? Жилое или нет?
- комната в квартире выделенная под студию, квартира съемная
Размеры какие, в месте с высотой?
- размеры 3,70 х 3,20 х 2,50
Свободны ли углы фронтальные и тыловые?
- один фронтальный и один тыловой свободны /слева/
- другой фронтальный-окно, тыловой-дверь /справа/
- если сделать ловушки на колесиках то можно придвигать к углам справа
Вы уже купили минвату? Если да, то сколько тюков и какую?
- rockwool rockplus 70kg/m2 100mm x 18 панелей
- уже сделаны деревянные рамы 120 x 75 x 30 под мин вату, 9 ловушек, есть льняная ткань для обивки.
- в чистом виде не сработало, улучшения на 300-500гц, но существенной проблемы не решило, только комнату "придушило".
Для чего вам комната? Слушаете музыку, пишите, сводите?
- в первую очередь пишу-свожу, ну и конечно же слушаю
- замучался делать ошибки на басах при сведении
- комната - домашняя студия для работы
- комната в квартире выделенная под студию, квартира съемная
Размеры какие, в месте с высотой?
- размеры 3,70 х 3,20 х 2,50
Свободны ли углы фронтальные и тыловые?
- один фронтальный и один тыловой свободны /слева/
- другой фронтальный-окно, тыловой-дверь /справа/
- если сделать ловушки на колесиках то можно придвигать к углам справа
Вы уже купили минвату? Если да, то сколько тюков и какую?
- rockwool rockplus 70kg/m2 100mm x 18 панелей
- уже сделаны деревянные рамы 120 x 75 x 30 под мин вату, 9 ловушек, есть льняная ткань для обивки.
- в чистом виде не сработало, улучшения на 300-500гц, но существенной проблемы не решило, только комнату "придушило".
Для чего вам комната? Слушаете музыку, пишите, сводите?
- в первую очередь пишу-свожу, ну и конечно же слушаю
- замучался делать ошибки на басах при сведении
- комната - домашняя студия для работы
