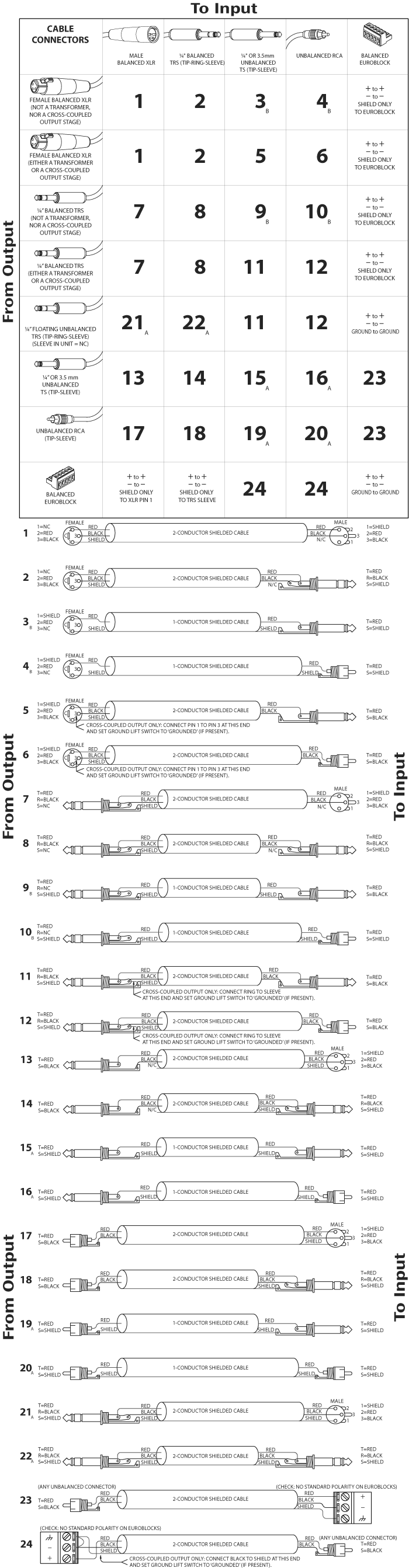

Экран присоединяется со стороны RCA , а со стороны XLR оставляем в воздухе. Здесь не понял , как лучше ? Может припаять все же на землю в XLR, а на RCA оставить в воздухе ?
-нет экран в любом случае лучше соединять с "землей" ( на самом деле с нулем сигнала) на входе ( у вас rca),
на выходе экран либо оставдяют оторванным , либо присоединяют на корпус ( если он есть) через резистор
10-100 ом( только учтите что контакт корпуса у xlr может им и не являться, надо прозвонить)
-схемотехника выхода у беринжера так называемая имитация трансформатора , в любом случае (симметрия
или несиметрия) там сигнал одинаков по амплитуде ( в случае симметрии он равен -6db в плече), недостаток
при несиметричном сьеме один из концов надо замыкать с землей
-мы эту схему применяли раньше , но потом отказались , так как у нее повышенный шум и больше к.г
также недостаток- в режиме симметрии имеет кривую ачх и в общем случае перекошеные амплитуды,
из-за чего без перемычки в режиме несиметрии ее использовать нельзя
-другое дело если у вас прибор не новый ( кто-то его апгрейдил) как правило это убирают в первую очередь
тут надо посмотреть
[DOUBLEPOST=1443980795,1443980512][/DOUBLEPOST]
Получается выходы на DAC 202 организованы по другому, не так как в Беринжере ?
-да и внутри тоже большие отличия
