Использование усилителей класса D

[dugdum®]

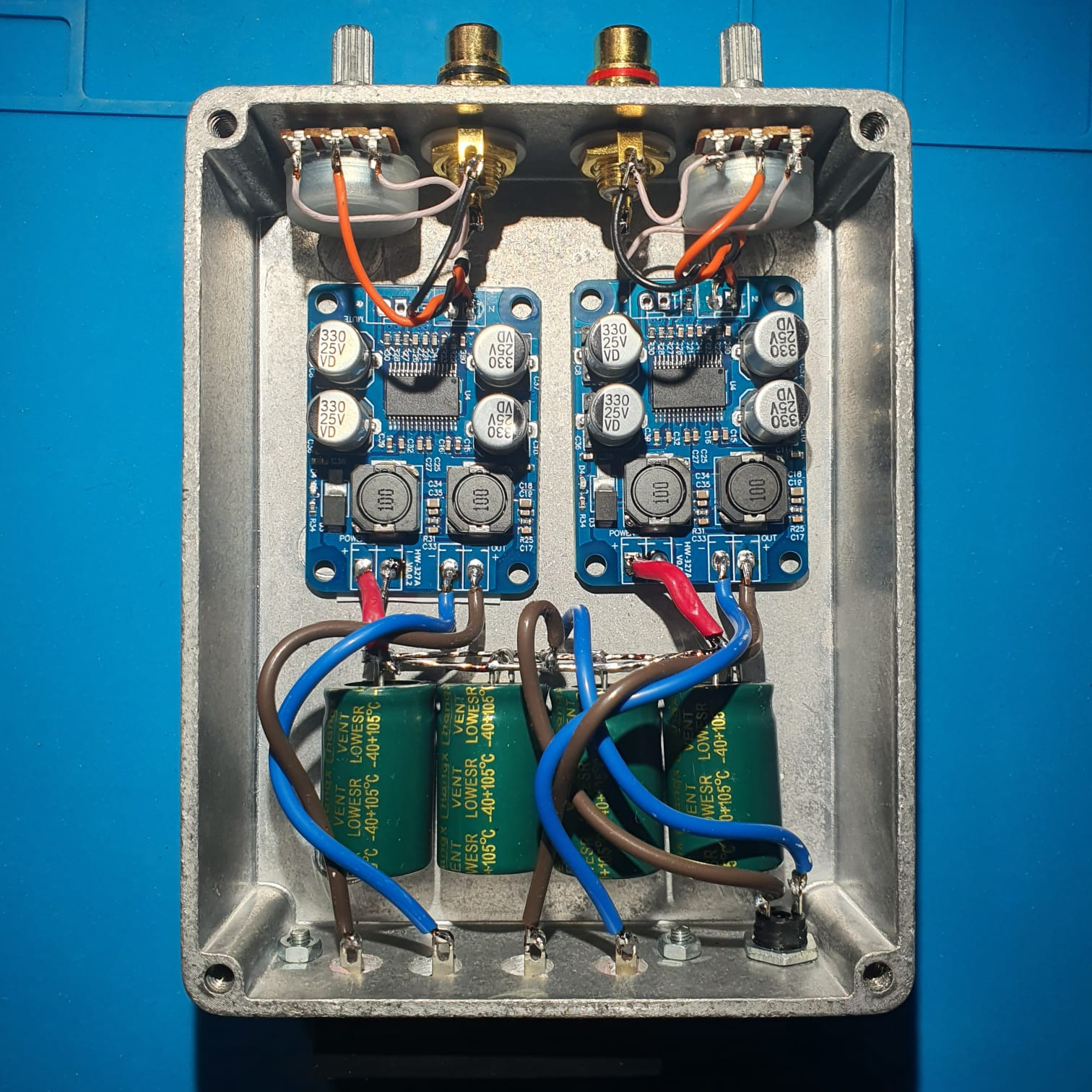

Поделюсь опытом. Запилил за вечер вот такой колхоз:

модули TPA3118 стоят по 150р на алике. Емкостей в питание поставил 4700 мкф x 4
Блин, и бодро же играет! вот думаю теперь, не оставить ли его вместо AB класса
на пассивных мониторах. Платки приклеил термопрокладкой к корпусу, но как бы, вообще не греется.



[Andruha]

@dugdum®, спасибо, а можно подробнее?. что с мощностью, а то увидел 60 вт(не понятно на сколько ом) на озоне как то не по себе стало)), а еще там пишут - защиты всякие, интересно - что реально- и от кз?,
что это может сгореть - то ладно, а вот если акустика
"Защиты от перегрузки по току;Функция тепловой защиты;Защита от короткого замыкания в нагрузке"



[dugdum®]

@Andruha
подробнее на самом деле проще в даташите почитать на этот чип от TI. Он двухканальный по 30Вт на 8 ом (при 24В питании), на платках он в мосту включен. https://www.alldatasheet.com/datasheet-pdf/view/1570604/TI/TPA3118.html
по защитам:

Мне звук понравился, я на мониторах этот усилок оставил.



[smartpic]

Разрабатывал усилитель без органов управления. все управление сделано через веб интерфейс. В оконечниках применяли TPA3116D2. Это тот на который можно прикрепить радиатор. У микросхемы термопад сверху . можно конфигурировать и получать конфигурации: 2х100Вт ; 2х50Вт + 1х100Вт ; 4х50Вт.
Подтверждаю - звучит достойно . Сейчас он активно в продаже уже пару лет. будет интерес могу сбросить ссылку на статью на хабре с описанием.
Собрать из DIY комплектующих будет безусловно дешевле , чем брать готовый.



[dugdum®]

@smartpic,

будет интерес могу сбросить ссылку на статью на хабре с описанием.

Да ссылка лишней не будет, почитаем )



[smartpic]

Да ссылка лишней не будет, почитаем )

Немного сложнее чем мигание светодиодом или усилитель с DSP обработкой сигнала и веб интерфейсом

Начать свою статью хочу с известных многим слов: «Что нам стоит, дом построить? нарисуем, будем жить, и уж, точно, непременно, в нём не будем мы тужить.» Что нам стоит собрать усилитель с DSP...

habr.com



[Anthony Scott]

Блин, и бодро же играет! вот думаю теперь, не оставить ли его вместо AB класса
на пассивных мониторах

Тоже юзаю на одной из пар монитор D-шку;
у меня правда не самодел, а готовый (Aiyima 04 на tpa3255), т.к. просто тупо не было времени со сверлениями, корпусной работой итд.
Брал его для домашнего раб.уголка (монтаж-редакция), но потом забрал в студию. Правда, пришлось ему организовать должным образом питание, т.к. для нормального запаса по моще tpa3255 ноутбучный БП не годился- эта сволочь периодически уходила в защиту.
На плате айимы я перерезал некоторые силовые дорожки и вывел раздельное питание каналов 4-мя проводами.
Для питания на Али покупал два модуля БП 36V 7A (в виде плат без кожуха) и отдельно корпус. Дополнительно подфильтровал выходное DC напряжение каждой из плат БП. Результат по разделению, сцене, локализации после переделки в двойное моно просто впечатлил.



[Andruha]

@Anthony Scott, несколько раз уже хотел такое заказать, все время останавливает вопрос защиты от постоянки
а что то допиливать уже не хочу
...кста, а есть ли у кого-нибудь знакомые "Кулибины" (в хорошем смысле слова) осталось по мелочи кое что (корпуса, комплектуха, приборы), а глаза уже не те), если что в личку



[dugdum®]

@Andruha , да есть в них защита такая:
"DC Detect Protection The TPA31xxD2 family has circuitry which will protect the speakers from DC current which might occur due to defective capacitors on the input or shorts on the printed circuit board at the inputs. A DC detect fault will be reported on the FAULT pin as a low state. The DC Detect fault will also cause the amplifier to shutdown by changing the state of the outputs to Hi-Z"



[Anthony Scott]

несколько раз уже хотел такое заказать, все время останавливает вопрос защиты от постоянки
а что то допиливать уже не хочу

да, как процитировал камрад @dugdum® , в чипе есть своя защита,
по идее, быстро запирающая ключи, если что-то выйдет из-под контроля,
и у меня например этот усь (на tpa3255) работает уже второй год, с бытовушкой b&w 685s2, без каких-то эксцессов (большинство времени вообще включен сутками),
хотя порой тоже руки чешутся сделать на выходе релейку от DC, но в сам корпус усилителя её будет вмонтировать не оч просто из-за малых габаритов усилка, но это возможно. В общем, вопрос тоже открыт. Посмотрю, если приживётся в студии (например на НС-ках), однозначно нужно будет защиту сделать.



[Andruha]

@Anthony Scott, @dugdum®, https://aliexpress.ru/item/4001015219407.html?sku_id=12000024658202022

я вот это хотел, тут не ясно, может подскажете?



[dugdum®]

@Andruha
А для чего? для студийных мониторов очень сомнительно. Музычку на бытовых колонках послушать, скорее всего, прикольный комбайн с цапом, bluetooth и DSP на борту. Это некий "черный ящик", который оказывает своё влияние на звук, аналоговый сигнал со входа, как минимум, переоцифровывается.
Прикол того, о чем мы тут ведём речь - чистые усилители без всяких навесов. Соответственно, звук на выходе в основном определяется параметрами чипа, которые в него заложил уважаемый производитель.



[Anthony Scott]

о чем мы тут ведём речь - чистые усилители без всяких навесов. Соответственно, звук на выходе в основном определяется параметрами чипа, которые в него заложил уважаемый производитель

Именно же.
Когда я подыскивал усилитель, то искал именно чистый оконечник (тоже one-chip) с минимальными искажениями и с разводкой силовой части платы по даташитным рекомендациям,
самый оптимальный в этом плане был A04, покупал его года три назад, когда эта модель ещё продавались на Али
(правда, в самом девайсе перед чипом УМ имеется пара буферов на NE5532).

я вот это хотел, тут не ясно, может подскажете?

Да, это а-ля ресивер-комбайн с блютузами итд, к студийным делам имеет отдалённое отношение, эта игрушка больше для дома, где в принципе могут быть полезны/удобны все эти навороты (к сожалению я не спец по таким девайсам, дельного не подскажу).

Посмотрел описание D05 на оф сайте Aiyima (т.к. у продавцов на Али бывают опечатки или не до конца подробное описание).
Блютуз чип в комбайне - qualcomm qcc3031 - хорошо (поставили aptx-HD кодек),
а на мощнике сэкономили, вижу что значится tas5352a - просто это уже довольно древний чип,
у него THD на порядки больше, чем у того же tpa3255, т.е. это 0.1% искажений на 1 Ватте против 0.006 (разница поколений чипов порядка 10 лет). Для дома может и не страшно, если навороты и возможности перекрывают качество выходного сигнала для АС. Но по отзывам купившие в основном пишут ок, подключили Вегу или S-90 и ващще порядок ))



[Andruha]

@dugdum®, @Anthony Scott, спасибо ,
дык я не против, здесь же (на РММ)про него и писали, что вроде не плох
мне блютусы и пр. и не надо, можете ссылку дать- что то готовое (без допиливаний)
для чего - для hifi sony (4 ома , 60-80 вт), слушать музыку дома, мощность тоже не оч важна
Благодарю за советы
пока нашел(опять же с блютус): https://aliexpress.ru/item/10050074...w.productlist.search_results.0.1e4853b0dJ9lOh
еще - https://aliexpress.ru/item/10050060....productlist.search_results.16.1e4853b0dJ9lOh



[Andruha]

таки брать или не брать ;-) дорогие , а то я сейчас "курс валют" на завтра делал) для радио, ужассс
вот этот второй варьянт ) "серенький"



[Anthony Scott]

@Andruha,

второй серенький по сути и есть чистый УМ, лично мне более симпатичен по внешке и внутренней конструкции- ничего лишнего.
Внутри кстати есть реле (похоже таки сделали защиту на выходе).
Такой разъём питания это конечно смех для заявляемой мощности и тока, но если не устраивать дискотеки, то вполне норм
(просто для получения заявленной даташитной мощности, насколько помнится, чипу нужно питание далеко не 48в, и не в формате ноутбучного БП с тонким проводом, а нужен серьёзный БП).

Первый аппарат также с чисто аналоговым трактом (без ацп-цап процессинга), есть только блютуз,
на борту аж три канала УМ (надо ли?) и возможности кручения звука (поддать нч/вч).

Склоняюсь однозначно ко второму серенькому, а при необходимости можно позже докупить к нему отдельным юнитом предусилитель (этой же конторы или какой-то другой, выбор думаю есть).



[Andruha]

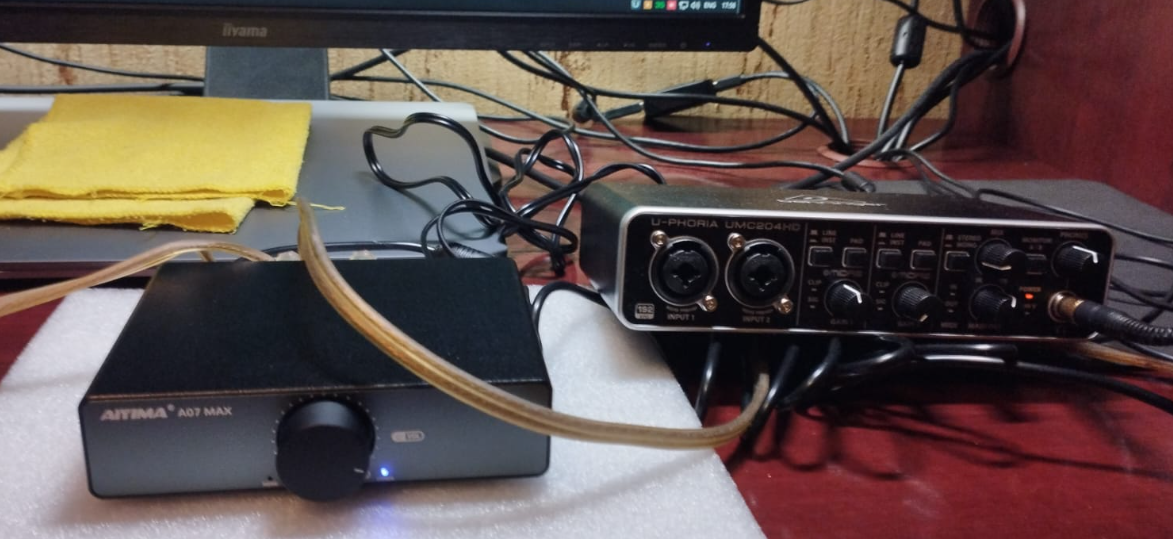

@dugdum®, @Anthony Scott, ну что, приехал усь(хотя какой там усь - усик)
включил сначала без нагрузки , померил на всякий-все норм=0, включил колонки- все тихо, дал громкости, все играет.
вечер - на всю не стал выкручивать, при громкости на 100% в винде и аимпе, на карте половина (хотя я включил не в мэйны, не важно), при громкости "на 14 часов" мне более чем хватит, искажений не слышно(на сколько я могу судить ))), не греется не усь, не БП
место ему найду, пока не определился, он такой маленький, как бы не потерять ))



[Andruha]

вчера послухал пару часиков, потом руку на него положил - теплый весьма ), не горячий, руку держать конечно можно, но так это же корпус, а внутри!? как думаете, норм это- можно не бояться?, громко не топил, вообщем продолжил прослушивание
понимаю, что все относительно, в цифрах точно не скажу). ну а вообще, как они (класс Д) насчет тепла. А то как то привык к обычным усилкам. это у меня превый ;-). спасибо...
зы, во внутрь пока не хочу лезть



[deplexer]

@Andruha, может на него радиатор с ребрами присобачить, как на многих активных колонках?



[Anthony Scott]

@Andruha, в этой модели усилка чип должен быть прикручен к нижней части корпуса, и сам корпус является радиатором...
Вообще чип (и радиатор) при работе нагреваются существенно меньше чем транзисторы в АВ классе, ибо режим работы ключевой (конкретно у этих tpa-шек импеданс переходов открытых мосфетов порядка 0,08 Ома).
Кроме того, на плате есть и другие компоненты (преобразователи питания, ОУ, дроссели), дополнительно подкидывающие тепло...
Можете аккуратно раскрыть усилитель для интереса, заодно фото выложить...))

многих активных колонках?

кстати, в последнее время привычных ребристых радиаторов на многих из них уже нет (если D класс усиления)...
зачастую радиатором является сама задняя панель.



[Alex_HS]

@Andruha, У меня тоже такой, на квартире в области, использую с парой полочников Denon SC-M41 в качестве временной второй пары мониторов.



[dugdum®]

Если руку не обжигает и можно удерживать на корпусе, то нагрев такой считается небольшим )
А в чипах в самих есть защита от перегрева, они уйдут в защиту и отключатся, если что. Для этого нужно, чтобы чип больше 110 градусов нагрелся.



[Andruha]

Спасибо всем кто откликнулся )
руку не обжигает - болевой порог по моему около (после) 60
тоже думаю, что норм, но внутри то погорячей и я то и не топлю до упора, так чутка.
@Alex_HS, если будет минутка- черкни пожалуйста-как с температурой у пациента на ощупть?
@Anthony Scott, " при необходимости можно позже докупить к нему отдельным юнитом предусилитель" - а зачем, я прямо с карты подал сигнал, какие плюшки от преампа?



[Alex_HS]

@Andruha, Я сейчас не там, буду в лучшем случае на выходных. Помнится, что у меня он был тёплый, но абсолютно не горячий. Правда я ж и не кочегарил, там по большей части вся работа велась на громкостях, не намного превышающей "громкость телевизора".



[Anthony Scott]

@Andruha, предусилитель (хай-файного назначения) это конечно не столько преамп, сколько коммутатор, буфер и темброблок, т.е. позволит подключать несколько источников, и подкрутить НЧ-ВЧ для домашних условий прослушивания, иногда такой девайс удобен. Часто на борту также имеется phono-вход и имеется преамп-фонокорректор, это если есть/планируется вертак…
Если из источников только комп, то конечно можно и без него )



[dugdum®]

Я, если честно, до сих пор в шоке. У меня скромный домашний сетап, который нет желания как-то сильно улучшать, потому что для решения задач хватает. Так вот не думал что Dynaudio bm5p старые, с фазиками спереди, так играть могут, ревера и позиционирование инструментов как в хороших студийных наушниках стало слышно. К динамике и панчу по басам отдельный респект классу D и моим очумелым ручкам )



[deplexer]

респект классу D и моим очумелым ручкам )

тоже Aiyima?



[dugdum®]

тоже Aiyima?

нихьт! DIY



[Andruha]

и снова ;-), привет,

AIYIMA A5 PRO

​

как вам сей экземпляр? что то везде ругают бехра нашего 204 хд, а у меня валяется ему 1212, думаю прикупить pci to pcie адаптер и оживить сей раритет, раз он прям таки такой расчудесный. AIYIMA A5 PRO



[AslashA]

и снова ;-), привет,

AIYIMA A5 PRO Посмотреть вложение 257285​

как вам сей экземпляр? что то везде ругают бехра нашего 204 хд, а у меня валяется ему 1212, думаю прикупить pci to pcie адаптер и оживить сей раритет, раз он прям таки такой расчудесный. AIYIMA A5 PRO

Тут что, и звуковая карта типа на борту?
