Конденсаторный микрофон своими силами
- Автор темы Sonic
- Дата начала
В МК-219, МК-319 и МК-220 аналогичные капсюля, только в первых двух кардиоидные.
ИМХО, для эрзац-студий эффективным решением являются акустические ширмы - в качестве которых годятся бытовые предметы (типа повешенных на ручке от швабры перины, одеяла или пальто).
Впрочем, вполне кошерного внешнего вида можно добиться за недорого и для штатных акустических ширм - если постоянно жилище использовать для звукозаписи. Просто АШ делается складной - и извлекается при необходимости.
ХИНТ: технология АШ применима и для профессиональных студий - позволяя оперативно решать любые звуковые проблемы при самых высококачественных звукозаписях...
[DOUBLEPOST=1514404064][/DOUBLEPOST]
Строго говоря, в 220 - два капсюля в танденмной установке...
@Peratron, в МК219/319 те же капсюля, только с тыльной стороны натянута нерабочая мембрана. Т.е., используется всего два электрода из четырёх.
@akaabd, спасибо! МК-18 просто больше остальных ловил комнату. Надо было микрофоны чуть ниже опустить, чтобы гитара с голосом были в балансе.
Моя вина в этом: сильно поторопился, т.к. свободного времени мало, чтобы подготовиться, а товарищ только в тот день мог подойти. После 7-го числа месяца января будет свободная неделя, позанимаюсь. Потолок уже заглушен, надо делать стены.
В МК-13М и МК-18 преды полностью переделаны и аналогичны. Только вых. трансы разные.
Следующие тесты постараюсь сделать более качественно.
Последнее редактирование:
Те 220-е, что проходили через меня (по договорённости с Октавой торговал ею) - были именно с двумя капсюлями.
Что было довольно большой бедой - нестабильность параметров капсюлей приводила к значительным артефактам в звучании (разброс в паре кумулятивно складывался с обычным разбросом).
Вообще же конструкция миков (в т.ч. и капсюлей) весьма сильно менялась в процессе производства - у меня раритетный 219 ещё совкового периода - это небо и земля по сравнению с тем, что стало выпускаться в новейшие времена.
Правда, пришлось профилактику сделать - поставить нормальные электролиты вместо абовяновских. После чего он зазвучал весьма достойно...
@Peratron, конструктивно- да, два идентичных капсюля, собранных попка к попке. Тоже самое на МК219/319, только вместо задней мембраны с напылением натянута прозрачная. Неподвижный электрод задней части остался на месте. Мои МК-18 1979-го г.в.. Что тогда, что опосля, качество литья корпусов и напыления мембран желало лучшего. С качеством корпусов и капсюлей МК-13/13М вообще ни в какое сравнение. Мой МК-13М 1974-го г.в.
Ещё: когда крайний раз переделал преды, то в одном из МК-18 не мог добиться восьмёрки и нормального круга. Мозг сломал- всё искал косяки в своём монтаже, пока не дошло до меня проверить сам капсюль. Оказалось, что латунные втулки центральных винтиков мембран контачили друг с другом. Пришлось располовинивать капсюль и снимать фаску на втулках.
Видел конструкцию капсюля МК-219 начала 2000-х. Визуально, в сравнении с моими МК-18, она идентична. Возможно, менялись зазоры.
Там ещё надо керамику на плёнку заменить.
Последнее редактирование:
Вощем можно коллективно надеятся, что у нашего микрофоностроителя напыление и разброс будут в порядке! Ибо.
Ширмы да, вещь правильная. Площадь можно менять, углы разные делать. У чела дома видел на три сложения, ролики внизу, класс.
Хошь бубнилку дикторскую, хошь гитарно-вокальную можно выгородить.
Ширмы да, вещь правильная. Площадь можно менять, углы разные делать. У чела дома видел на три сложения, ролики внизу, класс.
Хошь бубнилку дикторскую, хошь гитарно-вокальную можно выгородить.
@Music_Hawk, иронию оценил. Спасибо!
Как ни странно, но у меня разброс ёмкости по сторонам получился меньше, чем у капсюля МК-18. У него немного- 3пФ всего, при ёмкости на сторону 70-73пФ. У меня разброс получился в районе 1пФ.
А это - как чайниковский поставщик скажет, так и будет.
Во времена оны было натуральное хозяйство - а теперь мировое разделение труда. Единственно, можно было б у поставщика поправильней плёнку куплять. Но как тогда себе на кусок масла выкраивать из бюджета?
Вечер добрый!
Новогодние праздники для меня прошли не без пользы: собрал доработанную на "стрессоустойчивость" версию капсюля MKS-20, ещё чуть поднял чувствительность на ВЧ и продолжил заниматься акустикой комнаты. С комнатой пока процесс продолжается, поэтому сделал сегодня тестик в нынешних условиях. Заранее прошу прощения за качество, но интересует мнение в сравнении с предыдущей версией. Гитара на записи с пластиковой нижней декой и исполнитель с простуженным горлом. До кучи прописан и Shure SM94. https://yadi.sk/d/7qMY3Oml3RJhYk
Всем интересующимся спасибо.
П.С. Не совсем понял, о чём последний пост @Peratronа.
Новогодние праздники для меня прошли не без пользы: собрал доработанную на "стрессоустойчивость" версию капсюля MKS-20, ещё чуть поднял чувствительность на ВЧ и продолжил заниматься акустикой комнаты. С комнатой пока процесс продолжается, поэтому сделал сегодня тестик в нынешних условиях. Заранее прошу прощения за качество, но интересует мнение в сравнении с предыдущей версией. Гитара на записи с пластиковой нижней декой и исполнитель с простуженным горлом. До кучи прописан и Shure SM94. https://yadi.sk/d/7qMY3Oml3RJhYk
Всем интересующимся спасибо.
П.С. Не совсем понял, о чём последний пост @Peratronа.
Последнее редактирование:
Хорошо на 5-6к стало, устранили провал.А вот по верхам я разницы не услышал, мне даже показалось что у нового она менее выражена, может быть -0.5 - 1дб.
Собираю несколько таких капсюлей (MKS-20) себе в стереопару и под переделку промышленного и самосборные.

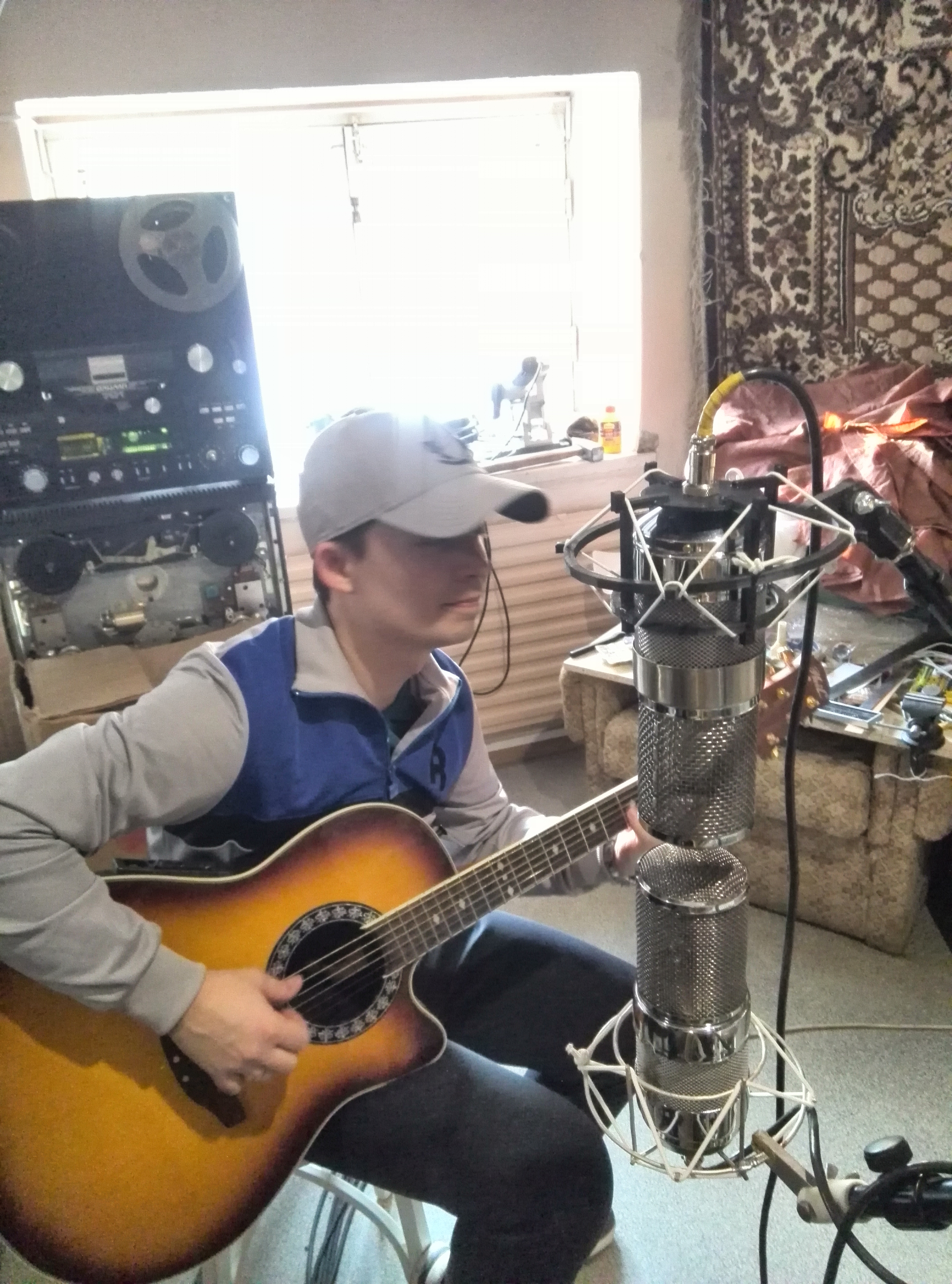

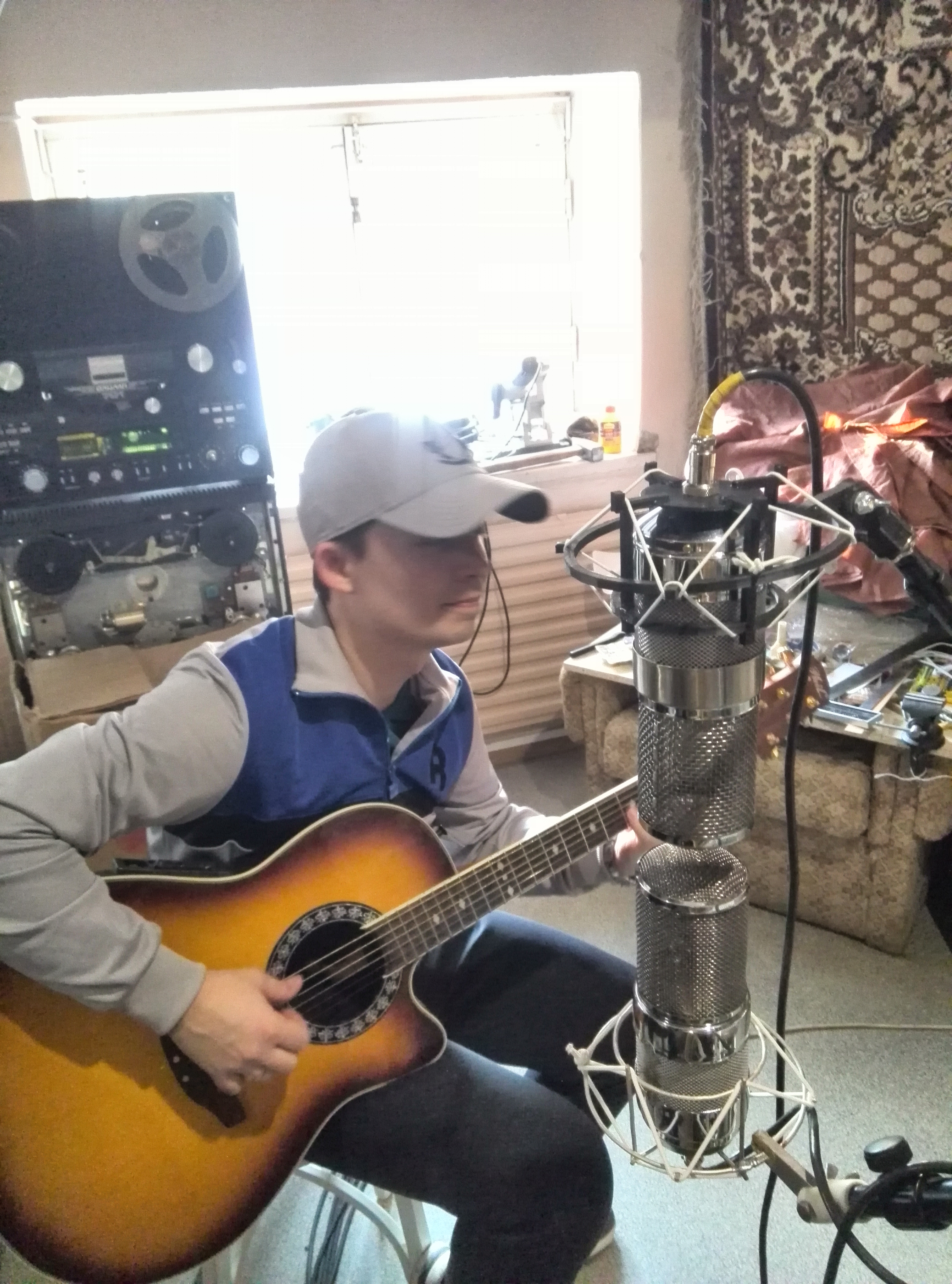

Сегодня заходил знакомый музыкант в гости, правда без инструмента, поэтому пришлось выдать ему свою дежурную, с пластиковой нижней декой/обечайкой. Он больше привык к своей мастеровой классике с нейлоном, поэтому немножко неровно сыграно. Кусочек небольшой, в X/Y: https://yadi.sk/d/9rygvyRW3Rzrta
Если найдёт время, заглянуть ко мне со своей гитарой, то выложу ещё.
Сегодня заходил знакомый музыкант в гости, правда без инструмента, поэтому пришлось выдать ему свою дежурную, с пластиковой нижней декой/обечайкой. Он больше привык к своей мастеровой классике с нейлоном, поэтому немножко неровно сыграно. Кусочек небольшой, в X/Y: https://yadi.sk/d/9rygvyRW3Rzrta
Если найдёт время, заглянуть ко мне со своей гитарой, то выложу ещё.
Последнее редактирование:

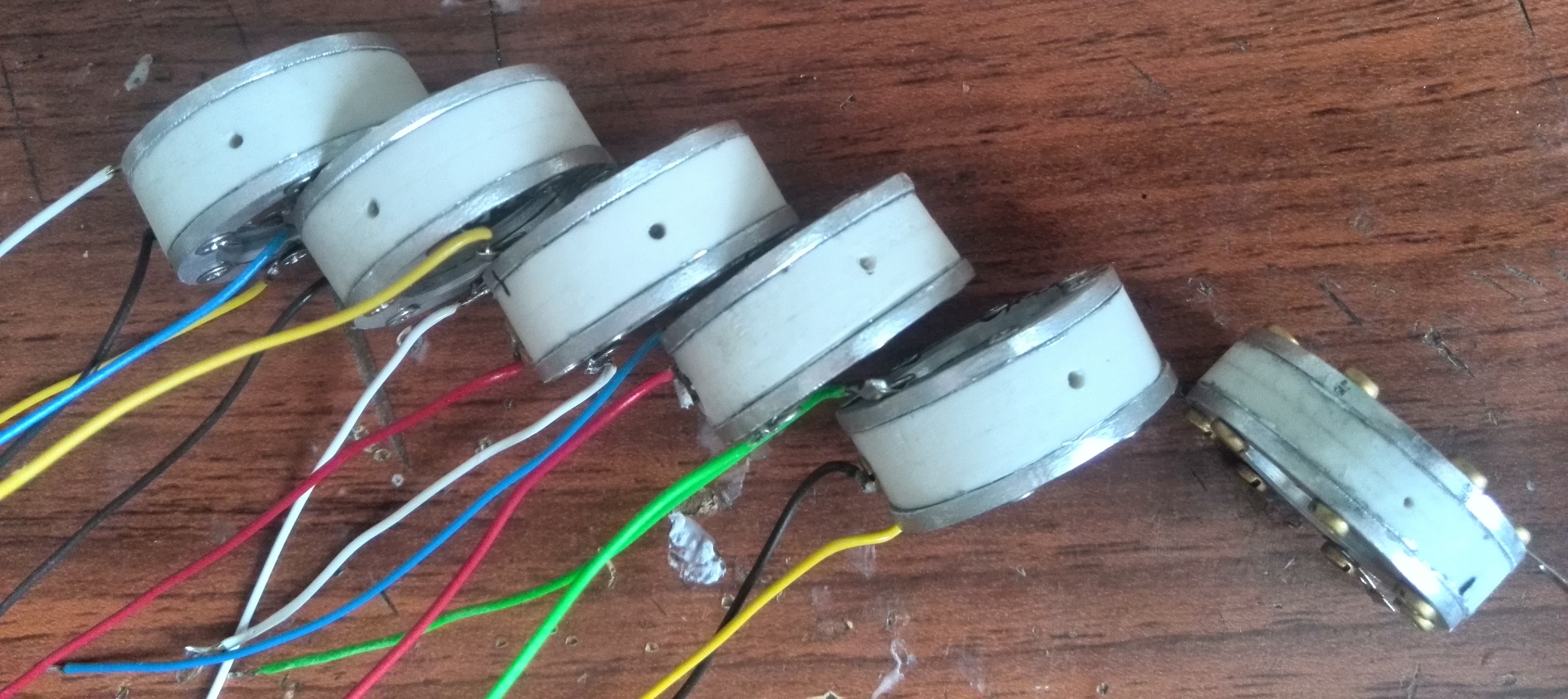

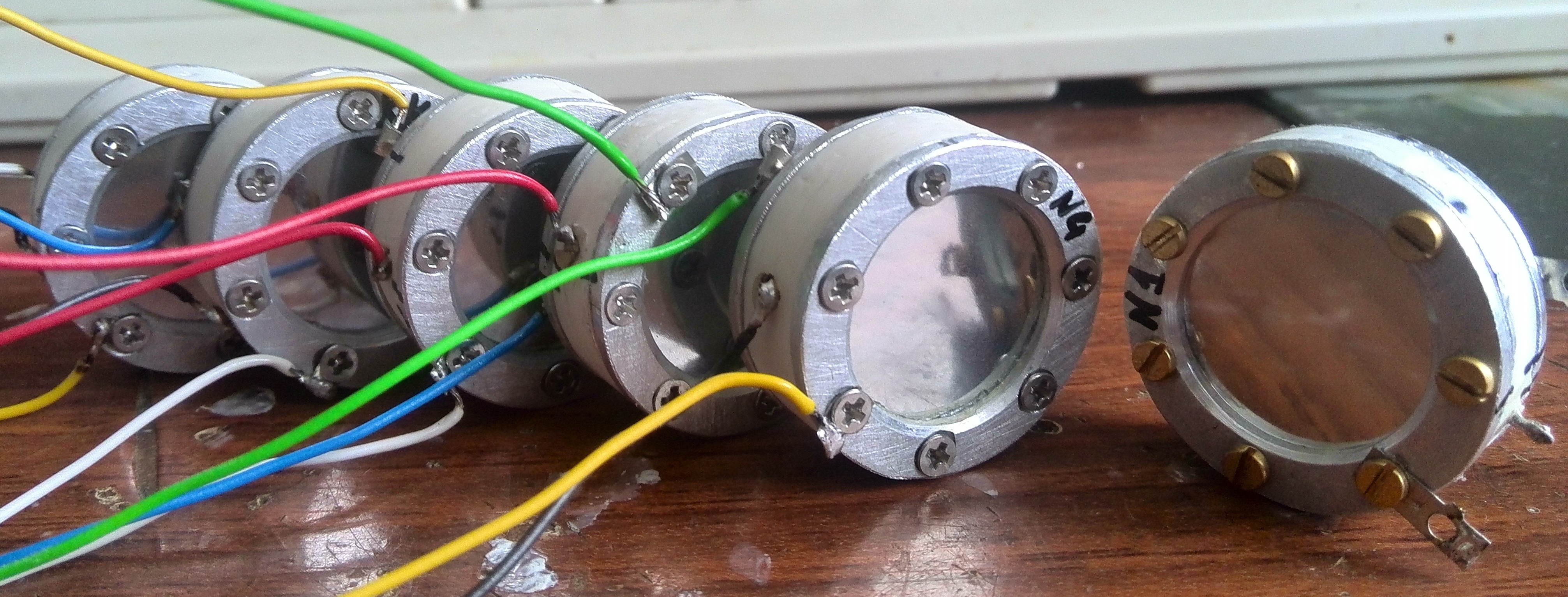

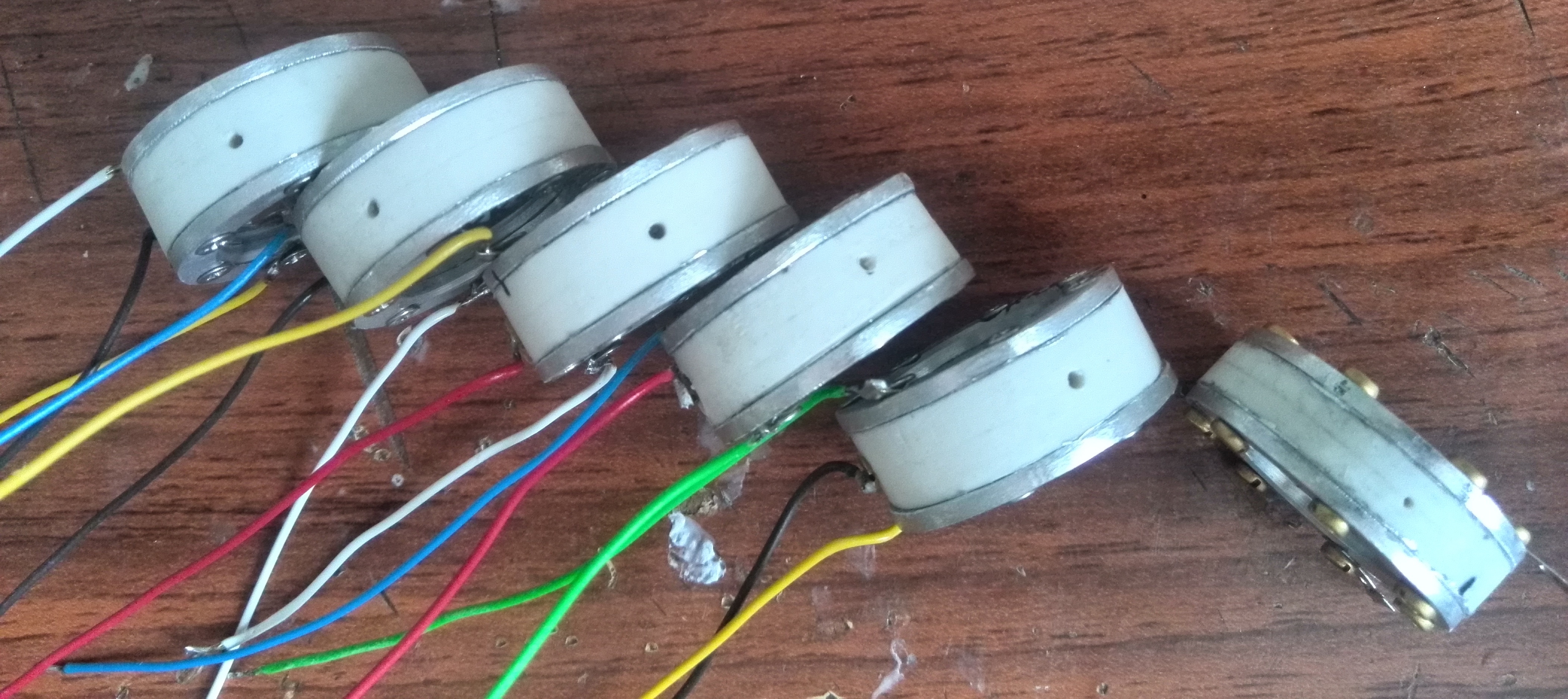

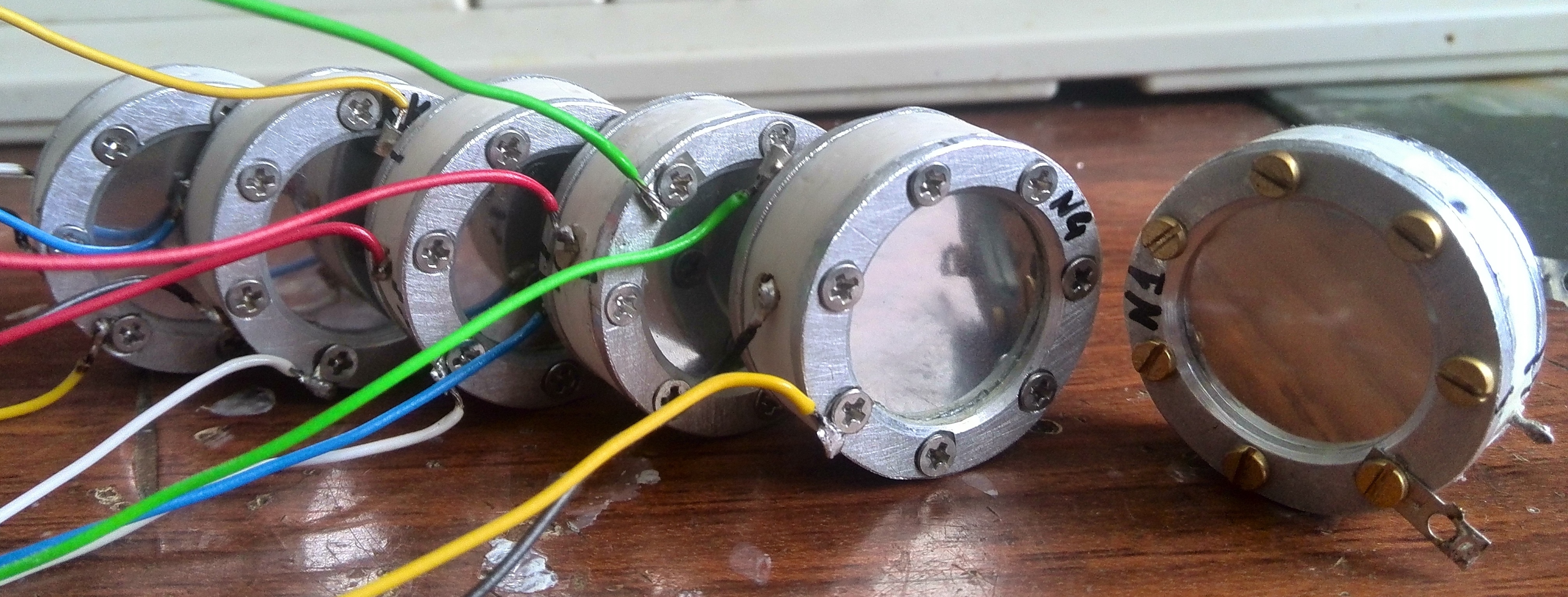

Сегодня собрал шестой капсюль этой модели:
Как видно, первый экземпляр тоньше последующих.
Как видно, первый экземпляр тоньше последующих.

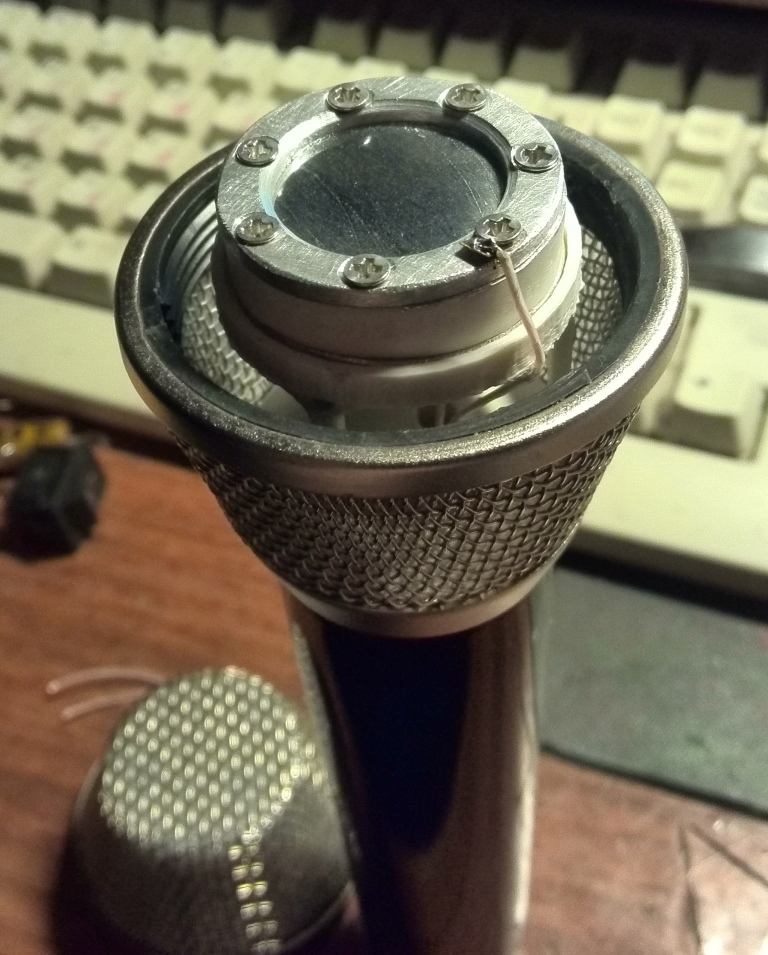

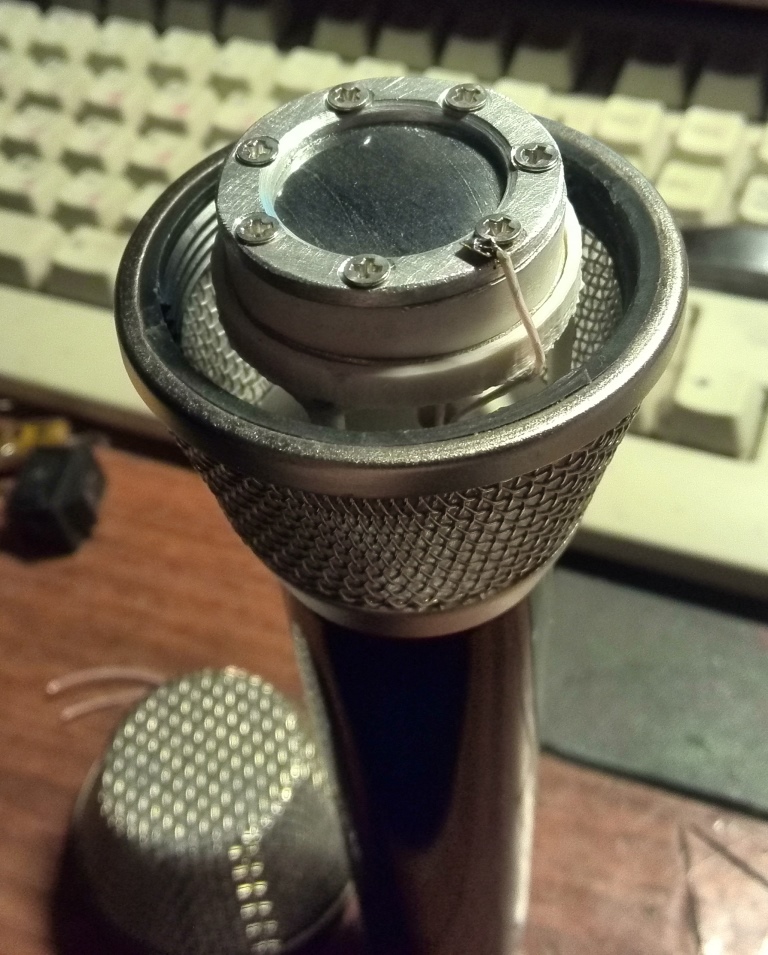

В теме по ОктаваМод скинул ссылку на архив с тестом этого капсюля в корпусе МК-319 с изменённым предом.
Дублирую здесь: https://yadi.sk/d/ojT-Ap4K3SFKv8
Уровни файлов гитары и голоса с гитарой надо поднять. В DAW не стал этого делать. Решил сохранить оригинал.
Дублирую здесь: https://yadi.sk/d/ojT-Ap4K3SFKv8
Уровни файлов гитары и голоса с гитарой надо поднять. В DAW не стал этого делать. Решил сохранить оригинал.
Сегодня, по случаю, прописал свою пару с парой микрофонов от Fame:
https://yadi.sk/d/2_SAGWmG3SwyEP
https://yadi.sk/d/WFYYH8Ii3SwyGF
В одном архиве акустическая гитара, в другом мужской голос (русский и английский).
https://yadi.sk/d/2_SAGWmG3SwyEP
https://yadi.sk/d/WFYYH8Ii3SwyGF
В одном архиве акустическая гитара, в другом мужской голос (русский и английский).
Доброго дня, вечера, ночи!
Прошло около месяца с момента сборки пары одномембранных капсюлей (вариант от предыдущего) с широкой кардиоидой и пары двухмембранных, в том же внешнем форм-факторе, но с другим неподвижным электродом.
Сегодня зашёл товарищ, с которым играли вместе ещё в 90-х. Он чутка напел: https://yadi.sk/d/YovUdyN83Tjp8E
Будет время, послушайте. Там три файла- предыдущий, новый и одномембранный капсюля одним дублем и два файла- пара одномембранных, другим дублем. Расстояние от источника до микрофонов было порядка 40-50см.
В последней паре попробуйте перевернуть фазу у одного микрофона.
Мнение будет интересно.
Спасибо!
Прошло около месяца с момента сборки пары одномембранных капсюлей (вариант от предыдущего) с широкой кардиоидой и пары двухмембранных, в том же внешнем форм-факторе, но с другим неподвижным электродом.
Сегодня зашёл товарищ, с которым играли вместе ещё в 90-х. Он чутка напел: https://yadi.sk/d/YovUdyN83Tjp8E
Будет время, послушайте. Там три файла- предыдущий, новый и одномембранный капсюля одним дублем и два файла- пара одномембранных, другим дублем. Расстояние от источника до микрофонов было порядка 40-50см.
В последней паре попробуйте перевернуть фазу у одного микрофона.
Мнение будет интересно.
Спасибо!
Последнее редактирование:
Здравствуйте! Бродил по форуму, наткнулся на эту ветку. Собираю сейчас ламповый микрофон, возникла проблема капсюля. Из-за бугра заказывать как-то совсем дорого, Октава комплектующие продавать не хочет, зато хочет продать готовый модульный капсюль по цене целого микрофона))) Т.е. реально изготовить капсюль в домашних условиях? Не совсем понял, что вы используете в качестве мембраны. Вы специально заказывали где-то пленку?
@Wladislav, здравствуйте.
Реально, но для этого надо гораздо больше и знаний и оборудования, чем, например, для сборки преда или гитарной примочки. И усидчивость/терпение/аккуратность нужны. Капсюль- прибор прецизионный.
На первой странице этой темы есть информация по плёнке.
Доброго вечера!

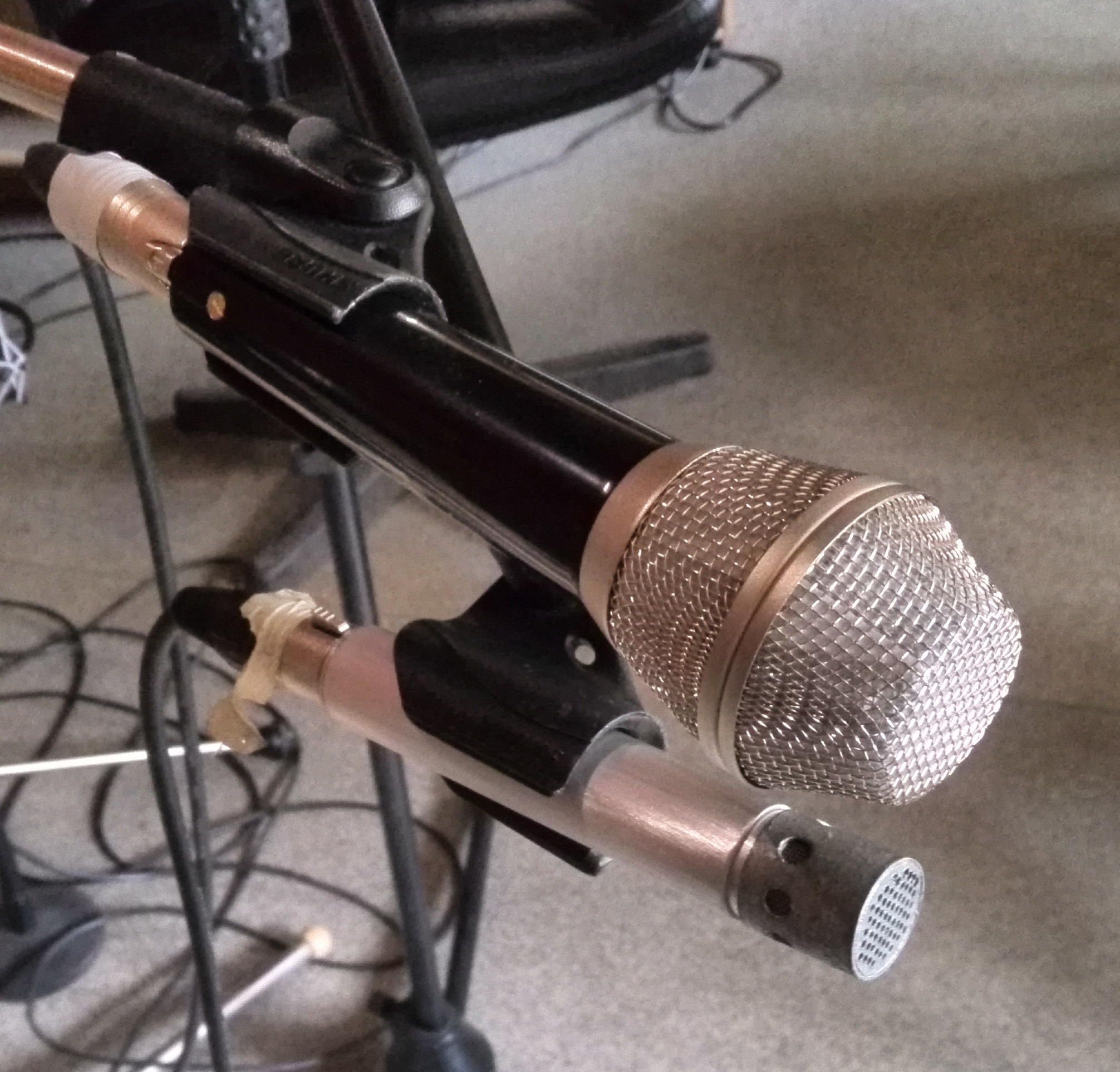

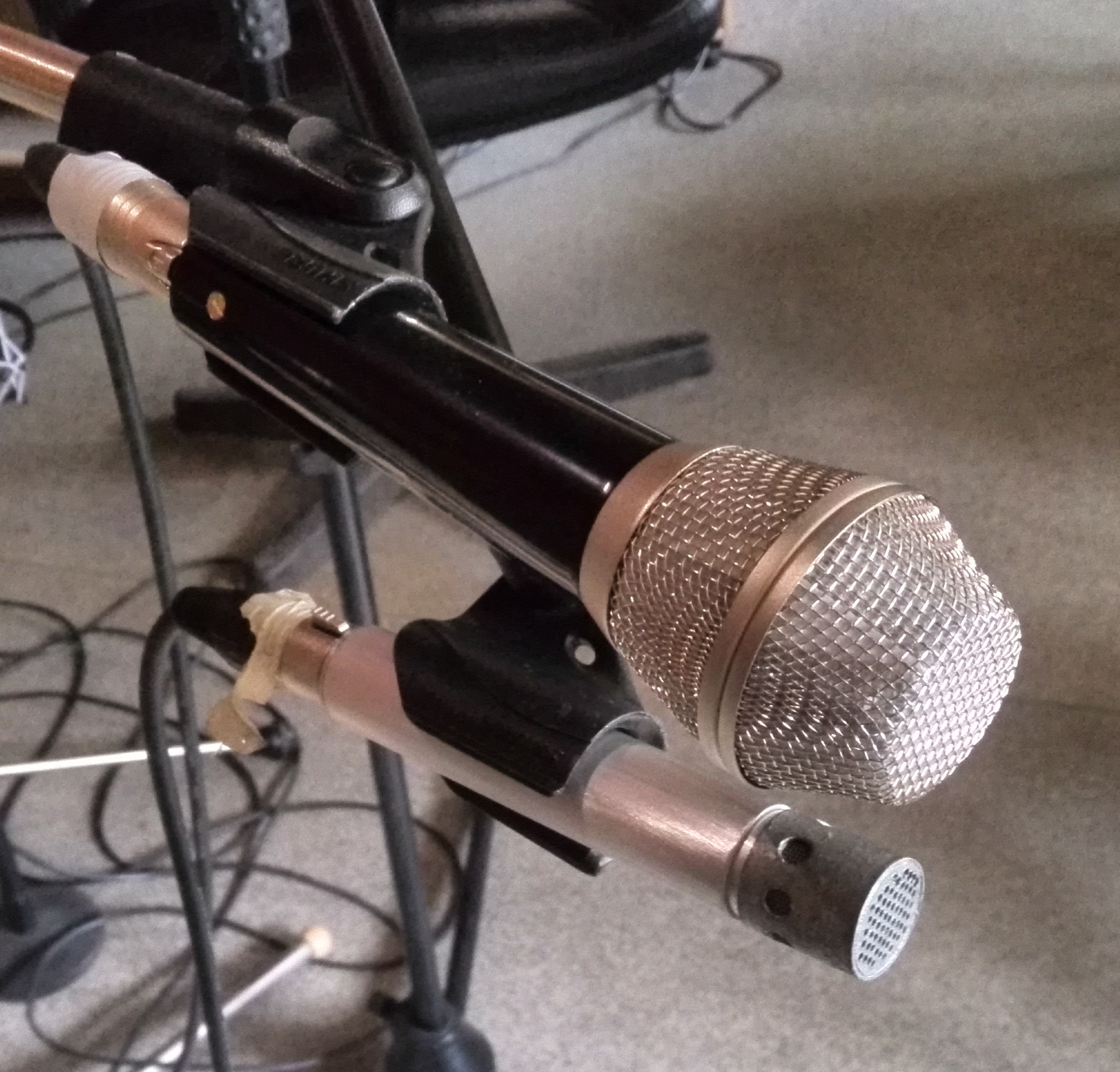

Вчера собрал опытный образец пальчикового ("народного") микрофона с внешним диаметром карандаша/капсюля в 22мм:
На фото снизу. Сверху мой же, но с мембраной 20мм
Голову, пробно, покрасил молотковой эмалью. Мембрана- 16мм. Карандаш- шлифованная алюминиевая трубка.
Следующий вариант оболочки капсюля внешне будет отличаться.
Архив теста этих микрофонов без обработки(голос с гитарой в 48k/32b): https://yadi.sk/d/VeW6TBbt3Wky8W
В тесте кардиоида. Возможны варианты с кругом, широкой кардиоидой, суперкардиоидой.
Вчера собрал опытный образец пальчикового ("народного") микрофона с внешним диаметром карандаша/капсюля в 22мм:
На фото снизу. Сверху мой же, но с мембраной 20ммГолову, пробно, покрасил молотковой эмалью. Мембрана- 16мм. Карандаш- шлифованная алюминиевая трубка.
Следующий вариант оболочки капсюля внешне будет отличаться.
Архив теста этих микрофонов без обработки(голос с гитарой в 48k/32b): https://yadi.sk/d/VeW6TBbt3Wky8W
В тесте кардиоида. Возможны варианты с кругом, широкой кардиоидой, суперкардиоидой.
Последнее редактирование:
Понравилось звучание этого микрофона больше,верха меньше больше серединки.
@Stephan Vasylyshyn, сейчас сам попробовал- скачивается без проблем.
Полагаю, что для Украины Яндекс не доступен. Загрузил напрямую:
Полагаю, что для Украины Яндекс не доступен. Загрузил напрямую:
