Конденсаторный микрофон своими силами

  • Автор темы Автор темы Sonic
  • Дата начала Дата начала
А кто есть кто в "троице" ?
@sunet, я думаю, что файлы воспроизводятся в том порядке. в котором я их загрузил, т.е. по порядку в аттаче: фет, тубе, СМ94.
Так же и вторая троица. Т.е., полагаю, что Вам понравился СМ94.
Вот ссылка на архив с вавками в 48/32: https://yadi.sk/d/1T1mPOXuldUJWw
Файлы в архиве надо поровнять, т.к. они вытащены из папки проекта.

  • Like
Реакции: sunet
оччч даже прилично звучит FET !!! и рулится отлично) Мне понравился.
СМ94 - верхушка жестковатая, как для меня старого)))

  • Like
Реакции: Sonic
Это так, бывает что микрофон который звучит несколько глухо, хорошо регулируется в миксе, а другой который кажется что звучит лучше, при регулировке оказывается гряно звучащим... все познается только в конкретной работе.

бывает что микрофон который звучит несколько глухо, хорошо регулируется в миксе, а другой который кажется что звучит лучше, при регулировке оказывается гряно звучащим...
@sunet, возможно.
Вот коротенькое демо песни ещё одного моего товарища, который ко мне захаживает на регулярной основе:


Все источники записывались в этот микрофон с капсюлем второй модификации. Эквализация только на гитарах. На остальных источниках подрезаны только НЧ фильтром.


Вложения

Последнее редактирование:
@sunet, да. Поэтому я и уточнил, что эквализации на голосе нет. ВЧ вытягиваются, но не становятся жёсткими/агрессивными, как у СМ94.

Здравствуйте! Простите, если я со свиным рылом в калашный ряд, но больно уж интересно. Купил микрофон alktron mc410, прислали с бракованным капсюлем, при включении на секунду возникает звук, затем чувствительность падает почти до нуля. Дело именно в капсюле, потому, что после его замены микрофон заработал. Что именно может вызывать такой эффект? Можно ли восстановить капсюль самостоятельно? (неважно какое будет качество, мне в познавательных целях). Спасибо.

Что именно может вызывать такой эффект? Можно ли восстановить капсюль самостоятельно?
@Kachanoff, добрый вечер!
Если звук пропадает через мгновение, то, возможно, электроды капсюля замыкаются после заряда поляризующим и притягивания мембраны к неподвижному электроду. На сколько ремонтопригодно, надо уже смотреть сам капсюль. Вероятно. что потребуется перетяжка мембраны. Без определённых навыков навряд ли сможете сделать это качественно.

  • Like
Реакции: akaabd
Полагаю, что цена такой работы будет выше цены нового капсюля.
Определённо выше, я думаю чем дороже капсюль тем и цена за работу будет выше,а таких которые на вашем китайском полно га ибее.

  • Like
Реакции: Sonic
Отзывы о микрофоне очень хорошие, параметры красивые, а учитывая что он на Али стоит 50 долларов, то для них это довольно высокая цена... Одно но - -125дБ максимальное давление. Это маловато. На сильных голосах нужно будет с пол-метра записывать... Возможно это из-за малого зазора мембраны и это и причина брака...

  • Like
Реакции: Long
Я такой покупал, опять же на органы. Выкинул плату и поставил свою. конд мик.jpg

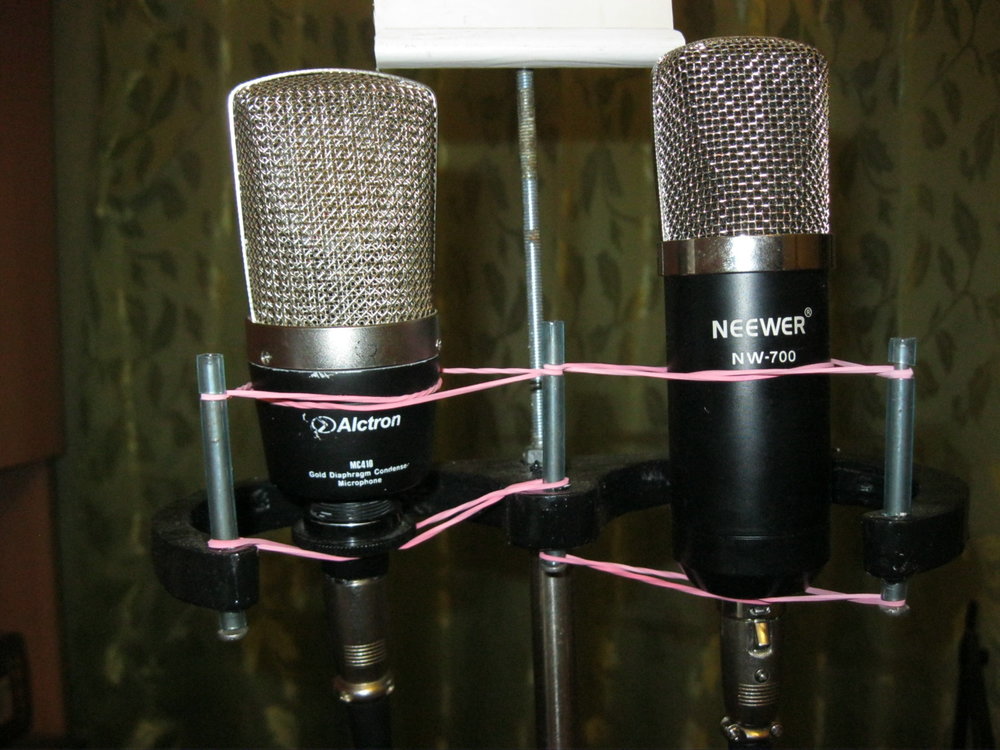

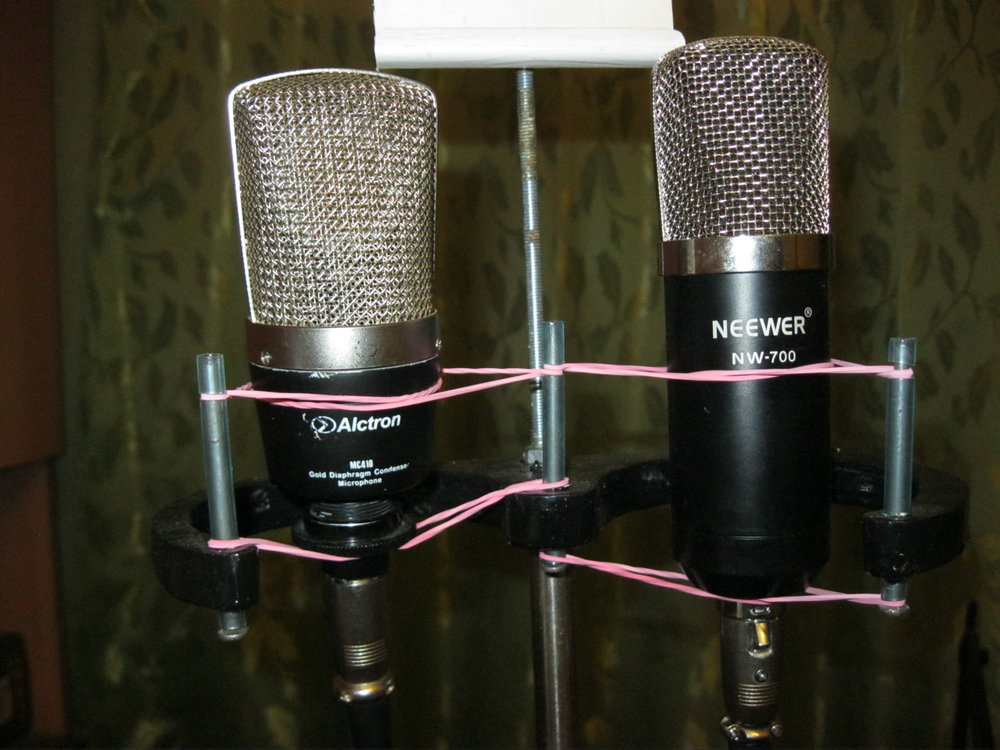

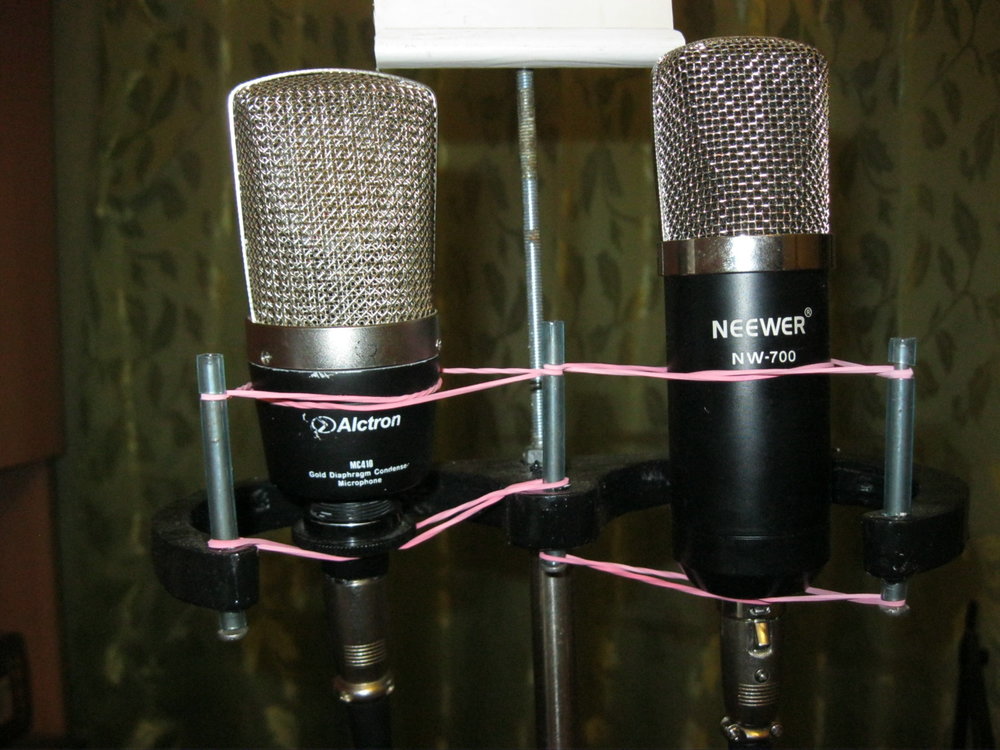

@real64, как впечатления от капсуля с али, если не секрет? По верхам песочит, как принято считать о китайских капсулях? Или именно этот и ставят в mc410?

как впечатления от капсуля с али, если не секрет?
В одной из своих тем приводил пример. Надо будет в связи с модификацией схемы обновить и выложить для сравнения.
Или именно этот и ставят в mc410?
Не, именно этот они поставить не могут - он у меня :D. А если серьезно - по параметрам вряд ли они их делают один в один. Случайно может получится и хороший и, откровенно, плохой.

  • Like
Реакции: imemine
@real64, понятно, что могут просто не прошедшие qa слать, но если вдруг - на на какие параметры следует в первую очередь обратить внимание?
Ну и Вам-то хотя бы повезло?

Последнее редактирование:
  • Like
Реакции: imemine
@real64, огромное спасибо Вам и любезному автору этого топика за то, что вы есть!

Ещё хотелось бы спросить у практиков: лично ваше мнение зачем ставить контакт в центр мембраны и обязательно ли это?

зачем ставить контакт в центр мембраны и обязательно ли это?
Зависит от заложенной конструкции. С контактом в центре напыление мембраны не контачит с шайбой самой мембраны и неподвижным электродом. С полным покрытием напыление мембраны контачит с кольцом, с которого и снимается сигнал/подаётся поляризация и неподвижный электрод имеет другую конструкцию, не допускающую электрического контакта с напылением мембраны.

Получается, что отремонтировать мой капсюль кустарно или за вменяемые деньги невозможно, независимо от типа напыления: если использовать метализироввнную пленку, по методу топикстартера, понадобится вставлять изолирующее кольцо, что нарушит расстояние между мембраной и вторым электродом. А напылить только кружок и попасть точно в центр, в домашних условиях невозможно...

лично ваше мнение зачем ставить контакт в центр мембраны и обязательно ли это?
Вопрос хороший, но не совсем по адресу )) это нужно спрашивать у конструкторов из Нойманн и АКГ, если кто из них и дожил до наших дней... Разработки микрофонов и капсюлей велись с начала прошлого века, и исторически сложилось, что Нойманн разработали капсюль с винтом посередине, АКГ - без винта.
Теоретически - капсюль с винтом лучше,
поскольку имеет более быстрый и точный импульсный отклик из-за того, что площадь между точками натяжения вдвое меньше.
Кроме того, в такой конструкции меньше паразитных резонансных мод ,чем в безвинтовой.
Но практически - и тот, и другой капсюль могут звучать хорошо в правильно спроектированном акустическом оформлении (корпус, корзина, крепление).

  • Like
Реакции: akaabd
Зависит от заложенной конструкции. С контактом в центре напыление мембраны не контачит с шайбой самой мембраны и неподвижным электродом. С полным покрытием напыление мембраны контачит с кольцом, с которого и снимается сигнал/подаётся поляризация и неподвижный электрод имеет другую конструкцию, не допускающую электрического контакта с напылением мембраны.

Не во всех капсюлях, что без контакта в центре, напыление контачит с кольцом. Напыление может выходить на штырьевой контакт изолированный от всех шайб и колец.
Мембраны с контактом в центре разработаны для упрощения сборки, для более массового производства и хорошей повторяемости. Капсюль из аналогичных материалов, выполненный так же прецизионно но без контакта в центре - всегда будет звучать естественнее. В природе нет мембран с фиксацией посередине :)

Теоретически - капсюль с винтом лучше,
поскольку имеет более быстрый и точный импульсный отклик из-за того, что площадь между точками натяжения вдвое меньше.
Кроме того, в такой конструкции меньше паразитных резонансных мод ,чем в безвинтовой.

Поставим четыре винта - отклик будет ЕЩЁ БЫСТРЕЕ. Ну и логика. Давайте тогда оставим только верхний участок спектра и будем слушать "ОЧЕНЬ БЫСТРЫЙ ОТКЛИК". Паразитные резонансные моды удел не мембраны, а акустики капсюля. Не надо вешать на мембрану эту задачу.

Мембраны с контактом в центре разработаны для упрощения сборки, для более массового производства и хорошей повторяемости. Капсюль из аналогичных материалов, выполненный так же прецизионно но без контакта в центре - всегда будет звучать естественнее.
@Павлунчик, конструкцию неподвижного электрода не берёте в расчёт? Если разработка кривая, то хоть с центральным винтом, хоть без оного ни о какой естественности речи быть не может.
Не во всех капсюлях, что без контакта в центре, напыление контачит с кольцом. Напыление может выходить на штырьевой контакт изолированный от всех шайб и колец.
Про конструкцию не спрашиваю. Просто назовите модели микрофонов с с подобным исполнением, пожалуйста.
Паразитные резонансные моды удел не мембраны, а акустики капсюля. Не надо вешать на мембрану эту задачу.
Утверждаете, что от конструкции и исполнения мембраны образование резонансов совсем не зависит? У меня другое мнение.

@Павлунчик, конструкцию неподвижного электрода не берёте в расчёт? Если разработка кривая, то хоть с центральным винтом, хоть без оного ни о какой естественности речи быть не может.

Про конструкцию не спрашиваю. Просто назовите модели микрофонов с подобным исполнением, пожалуйста.

Суть не в "кривой разработке", а в принципе.

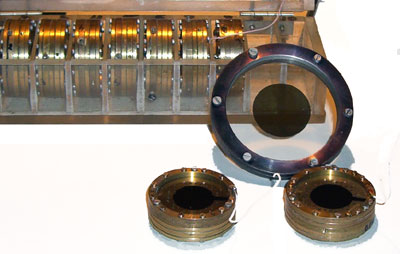

Ломо 19а19у2 - капсюль со штырьковым контактом сбоку. Ломо кмс 1902 - аналогично.
Или вот -

Можно видеть, как от напыления идёт дорожка в изолятор откуда наружу выходит контакт.
