-там смд монтаж флюс специальный его могут и не мыть вообще ничего криминального , но лучше спиртиком этиловым
на ватке протереть,только не ацетоном или растворителями
-так померяйте rmaa ваш интерфейс , он вроде бесплатный и установки там простые, сразу все и понятно , если конденсаторный мик пользуете фантом померьте тестером на режиме dc вольтаж 200в это между 2 и 1 контактами xlr и 3 и 1, кстати вполне возможно что
просто в преампе налажали с номиналами , но это уже сложнее надо схему снимать чего они там наваяли

digilab2 написал(а):
-там смд монтаж флюс специальный его могут и не мыть вообще ничего криминального , но лучше спиртиком этиловым
на ватке протереть,только не ацетоном или растворителями
-так померяйте rmaa ваш интерфейс , он вроде бесплатный и установки там простые, сразу все и понятно , если конденсаторный мик пользуете фантом померьте тестером на режиме dc вольтаж 200в это между 2 и 1 контактами xlr и 3 и 1, кстати вполне возможно что
просто в преампе налажали с номиналами , но это уже сложнее надо схему снимать чего они там наваяли
Нажмите для раскрытия...
Там 45.5 вольта

digilab2 написал(а):
-там смд монтаж флюс специальный его могут и не мыть вообще ничего криминального , но лучше спиртиком этиловым
на ватке протереть,только не ацетоном или растворителями
-так померяйте rmaa ваш интерфейс , он вроде бесплатный и установки там простые, сразу все и понятно , если конденсаторный мик пользуете фантом померьте тестером на режиме dc вольтаж 200в это между 2 и 1 контактами xlr и 3 и 1, кстати вполне возможно что
просто в преампе налажали с номиналами , но это уже сложнее надо схему снимать чего они там наваяли
Нажмите для раскрытия...
Наверное придется покупать другой аудиоинтерфейс, информации по нему вообще практически нет, незнаю что еще тут можно сделать

barabanovrs написал(а):
Там 45.5 вольта
Нажмите для раскрытия...
-сойдет , а что там за мик у вас ? вообще насколько помню для слабых динамических миков преампы там тиховаты , но у вас как
то слишком совсем тихо, а так с норм миками наоборот все говорят что очень достойные преампы по звуку , вот гитарный вход
на id4 шумящий чересчур народ отмечал, да проверьте еще там при нажатии на энкодер громкость уменьшается ( режим dim)
при повторном нажатии восстанавливается

digilab2 написал(а):
-сойдет , а что там за мик у вас ? вообще насколько помню для слабых динамических миков преампы там тиховаты , но у вас как
то слишком совсем тихо, а так с норм миками наоборот все говорят что очень достойные преампы по звуку , вот гитарный вход
на id4 шумящий чересчур народ отмечал, да проверьте еще там при нажатии на энкодер громкость уменьшается ( режим dim)
при повторном нажатии восстанавливается
Нажмите для раскрытия...
RODE PODMIC на всю громкость и ISK BM-800 оригинал уровень на 90 процентов хотя бы усиление, энкодер работает уменьшается и прибавляется, из-за слабого сигнала пребладает низ, естесственно при таком уровне сигнала прозрачности звучания ждать не стоит, на обоих микрофонах ощущение что преамп как бы не раскачивает микрофоны поэтому вялый звук без энергии

Последнее редактирование:
-ну второй конденсаторник должен орать прилично где-то на половинe гейна, кстати а как там у вас гейн регулируется плавно или
чуть прибавляет а потом в конце бац и на полную

barabanovrs написал(а):
Интересно сейчас прозвонил операционные усилители, который на гитарный вход имеет напряжения +6 и -6 вольт, а вот который на микрофоне эти же напряжения присутствуют, но почему то на 2 и 3 ноге сидят -5 вольт. Поменял их местами ничего не изменилось.
Нажмите для раскрытия...
-а что там за ОУ стоит на микрофонник? транзисторы перед ним есть?

печально , фотку кинете может что видно будет хотя бы что за вариант микрофонника их там вообщем два варианта у вас может быть
тупой инструментальник на ne5532 или с транзисторами ( 4шт или 6шт) на входе, это такие маленькие прямоугольнички 2 вывода с одной
стороны один с другой , странно то что у вас вроде все работает гейн регулируется ничего не искажает т.е похоже ничего не вылетело
только усиления нет такое впечатление что действительно номиналы не те просто поставили , да кстати а линейный вход нормально
работает?

digilab2 написал(а):
печально , фотку кинете может что видно будет хотя бы что за вариант микрофонника их там вообщем два варианта у вас может быть
тупой инструментальник на ne5532 или с транзисторами ( 4шт или 6шт) на входе, это такие маленькие прямоугольнички 2 вывода с одной
стороны один с другой , странно то что у вас вроде все работает гейн регулируется ничего не искажает т.е похоже ничего не вылетело
только усиления нет такое впечатление что действительно номиналы не те просто поставили , да кстати а линейный вход нормально
работает?
Нажмите для раскрытия...
Линия нормально


Вложения

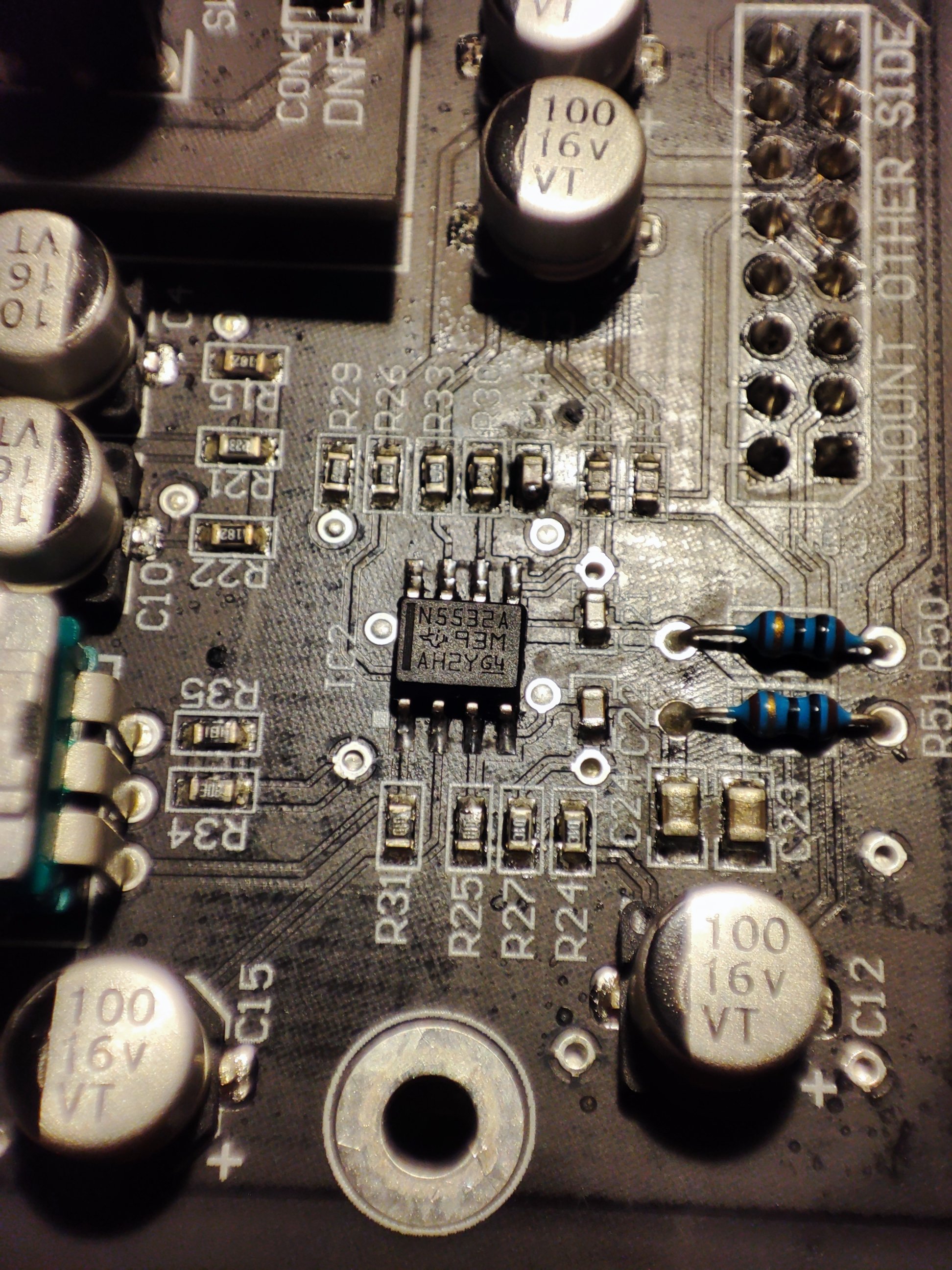

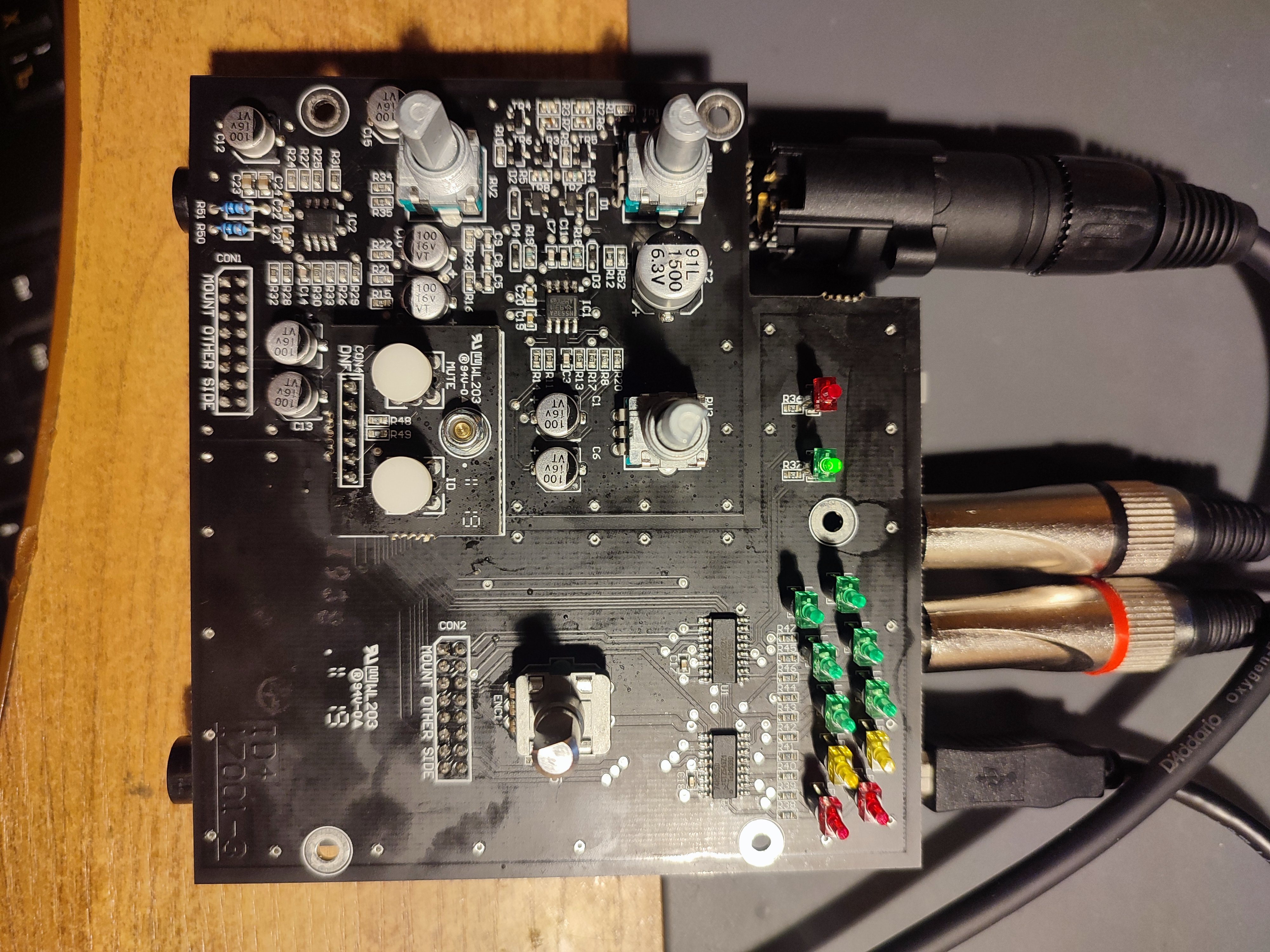

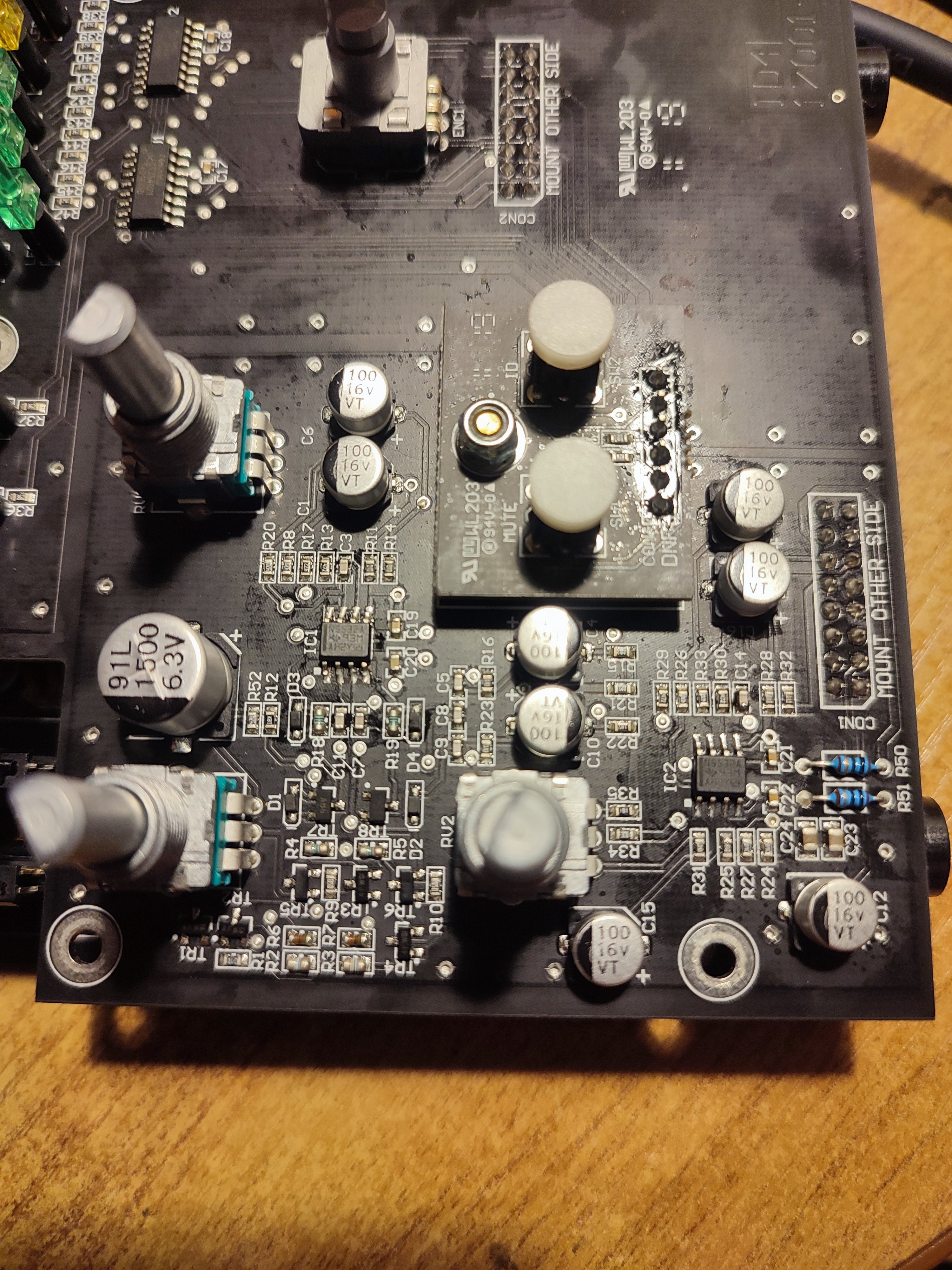

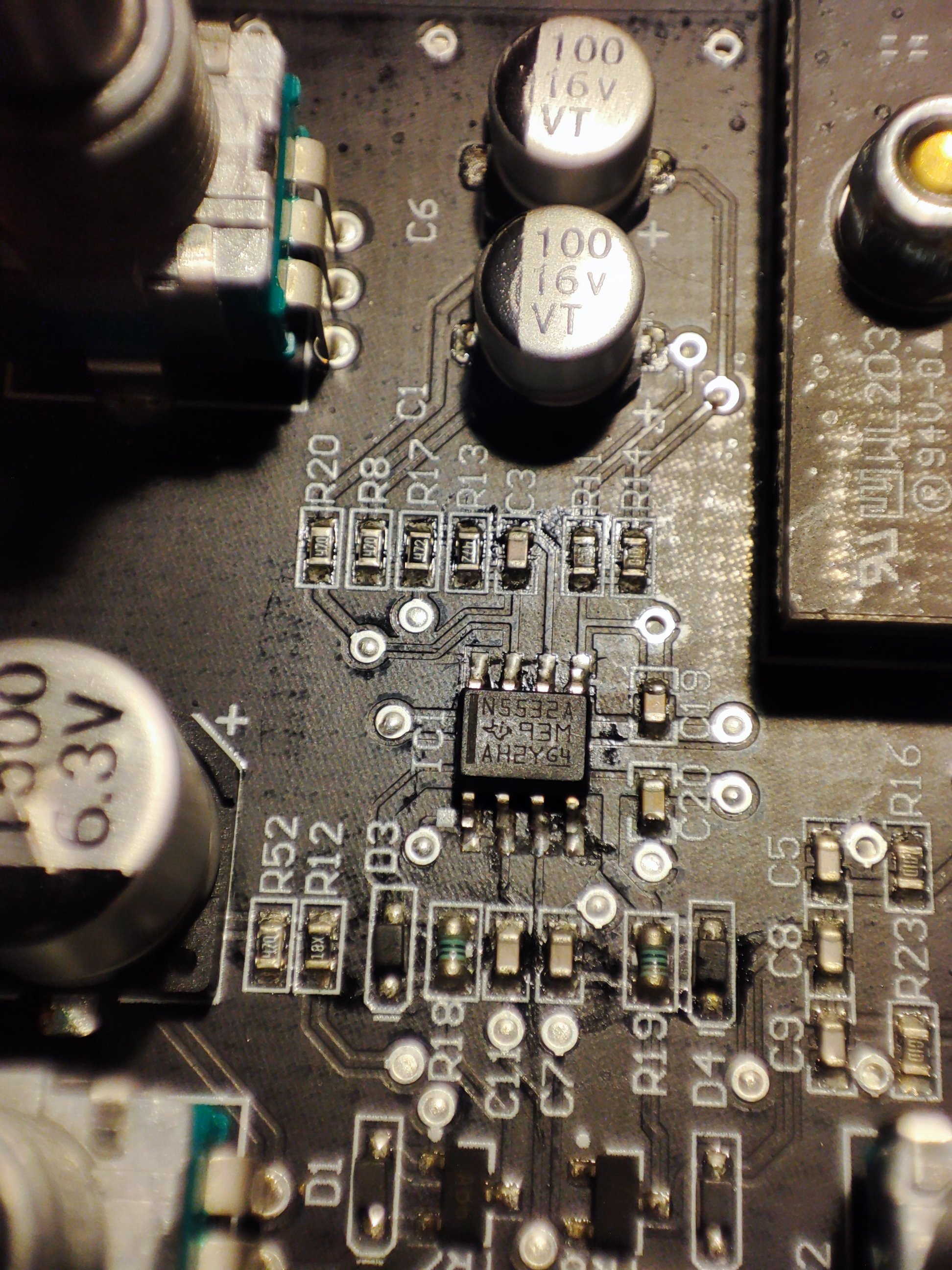

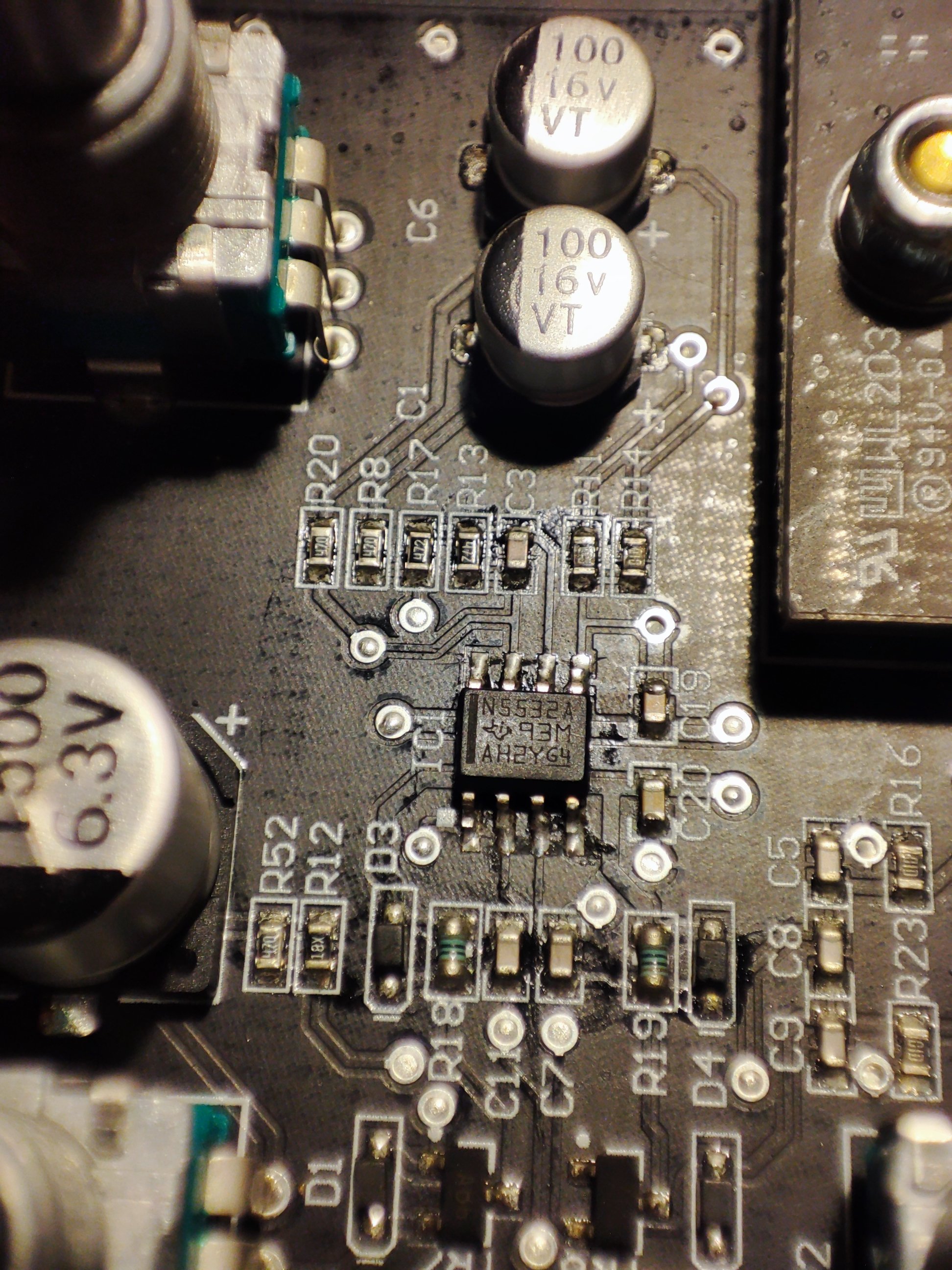

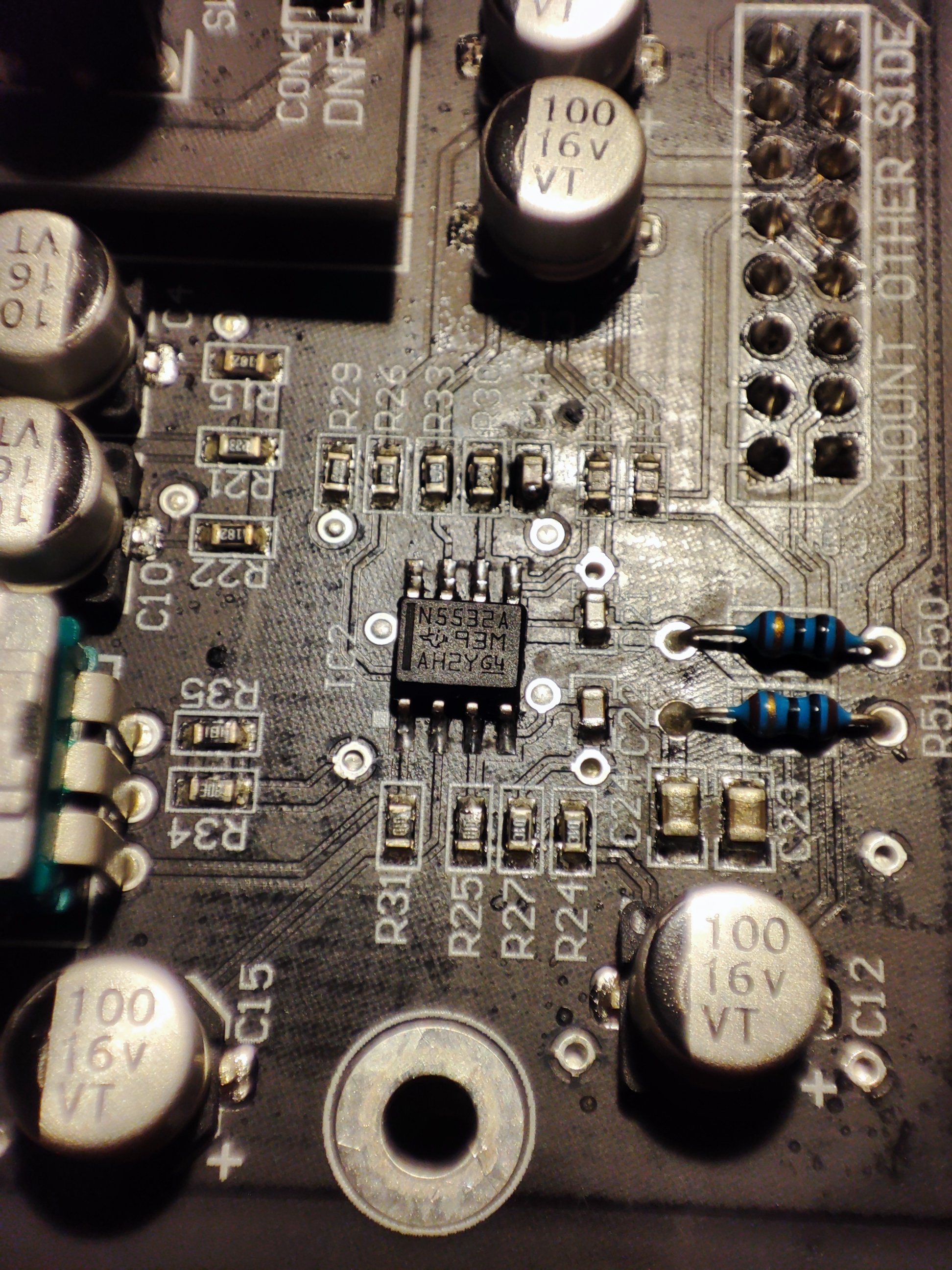

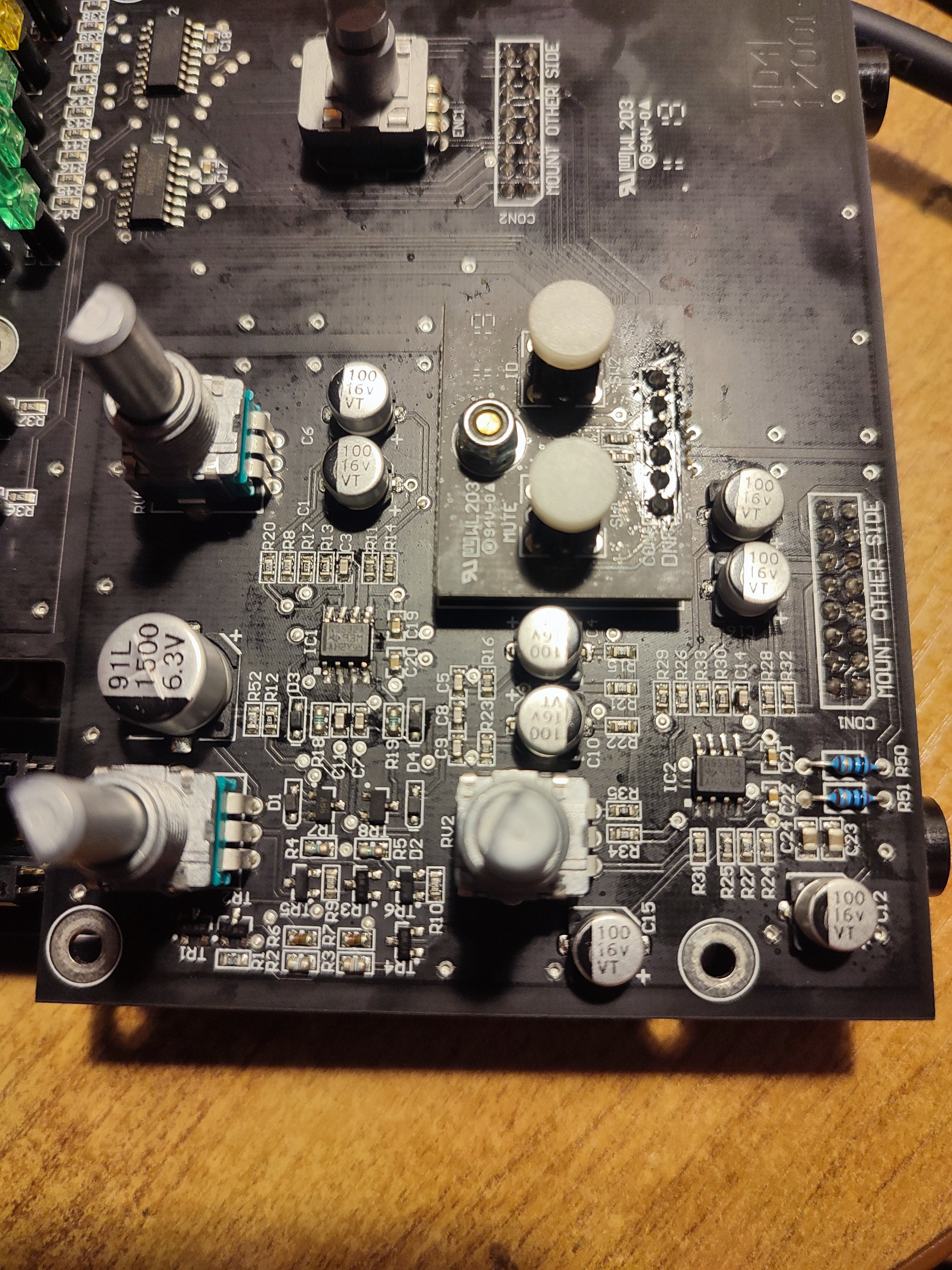

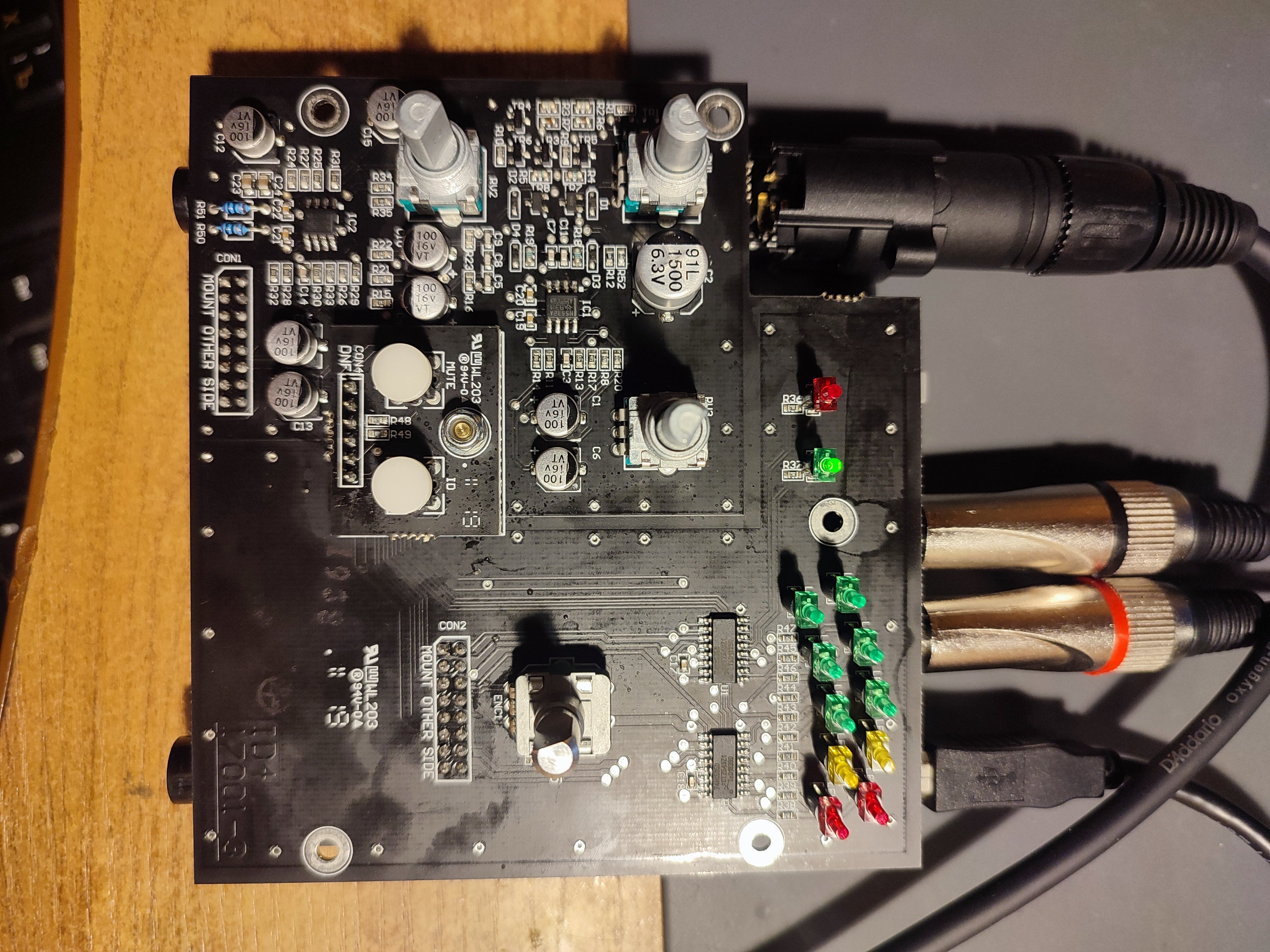

  • IMG_20210629_135448.jpg
    2 MB · Просмотры: 173
  • IMG_20210629_135427.jpg
    859,3 KB · Просмотры: 167
  • IMG_20210629_135417.jpg
    909,8 KB · Просмотры: 170
  • IMG_20210629_135344.jpg
    1,9 MB · Просмотры: 162
-ну да преамп транзисторный судя по всему complementary feedback pair с источниками тока правда пара транзисторов там еще лишняя
внизу хотя может это и защитные диоды по входу ( маркировку не разобрать -смазано), тогда да если входные транзисторы pnp(что скорее
всего) на ногах 2 и 3 5532 так и должно быть в районе -5в ( если питание +-6в)
-линия кстати тоже этой ручкой гейна регулируется ? и нормальная? а как вы проверили что она нормальная
-ОУ на инструментальном входе я гляжу там тоже 5532 , лучше заменить на ора1652 или ada4001-2

digilab2 написал(а):
-ну да преамп транзисторный судя по всему complementary feedback pair с источниками тока правда пара транзисторов там еще лишняя
внизу хотя может это и защитные диоды по входу ( маркировку не разобрать -смазано), тогда да если входные транзисторы pnp(что скорее
всего) на ногах 2 и 3 5532 так и должно быть в районе -5в ( если питание +-6в)
-линия кстати тоже этой ручкой гейна регулируется ? и нормальная? а как вы проверили что она нормальная
-ОУ на инструментальном входе я гляжу там тоже 5532 , лучше заменить на ора1652 или ada4001-2
Нажмите для раскрытия...
Синтезатор подключал, сигнал хороший. Чем лучше эти операционные усилители?

-хорошая творческая проверка , скачайте прогу RMAA она бесплатна и проста в пользовании и прогоните ей ваш интерфейс надеюсь
в установках разберетесь , я это к чему у вас линия и мик это тот же усилитель только линия включена через делитель по входу
это trs джек в комборазьеме, если линия работает нормально то и мик должен тоже, вариантов поломки тут немного либо фантом садится
при подключении либо емкость 1500мкф высохла , могли еще защитные диоды по входу подвылететь или входные емкости ( вряд ли)
ну и наконец тупо ошиблись номиналами в цепи гейна , напишите мне на почту [email protected] я вам примерную схему вашего преампа
кину и напишу какие цепи проверить , т.к насколько понимаю лички здесь у вас еще нет
-про ОУ это практически лучший вариант для именно инструментального входа , хотя я их и в преампы ставлю(ора1656) по типу того
что у вас, они FET и у них звук такой а-ля лампа

Последнее редактирование:
digilab2 написал(а):
-хорошая творческая проверка , скачайте прогу RMAA она бесплатна и проста в пользовании и прогоните ей ваш интерфейс надеюсь
в установках разберетесь , я это к чему у вас линия и мик это тот же усилитель только линия включена через делитель по входу
это trs джек в комборазьеме, если линия работает нормально то и мик должен тоже, вариантов поломки тут немного либо фантом садится
при подключении либо емкость 1500мкф высохла , могли еще защитные диоды по входу подвылететь или входные емкости ( вряд ли)
ну и наконец тупо ошиблись номиналами в цепи гейна , напишите мне на почту [email protected] я вам примерную схему вашего преампа
кину и напишу какие цепи проверить , т.к насколько понимаю лички здесь у вас еще нет
-про ОУ это практически лучший вариант для именно инструментального входа , хотя я их и в преампы ставлю(ора1656) по типу того
что у вас, они FET и у них звук такой а-ля лампа
Нажмите для раскрытия...
Написал вам на почту, фантом под нагрузкой держит просадки нет, попробую разобраться с rmaa

-там все просто с выхода вашей карты подаете на нужный вход и в установках ставите параметры измерений ну и отмечаете что
надо мерять ачх , thd+noise и т.д да и инструкций по пользованию в сети полно, по крайней мере видно будет что там у вас
творится
-да с фантомом я перебрал , динамический мик у вас там тоже еле еле дышит а ему фантом не нужен

digilab2 написал(а):
-там все просто с выхода вашей карты подаете на нужный вход и в установках ставите параметры измерений ну и отмечаете что
надо мерять ачх , thd+noise и т.д да и инструкций по пользованию в сети полно, по крайней мере видно будет что там у вас
творится
-да с фантомом я перебрал , динамический мик у вас там тоже еле еле дышит а ему фантом не нужен
Нажмите для раскрытия...
Немного не понял, мне нужно одновременно с двух выходов trs спаять балансный кабель на xlr и также на стерео джек чтобы проверить линейный вход и trs на моно джек чтобы проверить инструментальный вход именно с двух выходов одновременно я правильно вас понял?

Последнее редактирование:
digilab2 написал(а):
-там все просто с выхода вашей карты подаете на нужный вход и в установках ставите параметры измерений ну и отмечаете что
надо мерять ачх , thd+noise и т.д да и инструкций по пользованию в сети полно, по крайней мере видно будет что там у вас
творится
-да с фантомом я перебрал , динамический мик у вас там тоже еле еле дышит а ему фантом не нужен
Нажмите для раскрытия...
Е-мае сейчас только заметил, на карте стоит разъем neutrik 6 контактный я так понял это NCJ6FA-V, там идут по два контакта, на 2 контакте один лепесток толи отломлен был толи короткий брак может быть и он не достает до разъема кабеля XLR и 3 лепесток на землю не звонится. Почему то на 1 контакте они звонятся, а на втором нет.

Последнее редактирование:
Сверху особо не вчитывался, если проблема с фантомным питанием можно смело менять операционный усилитель!Читал что на каких то ревизиях был косяк такой, у самого сгорел ОУ, написал в техподдержку, выслали схему на id14, заказал, поменял, все работает отлично, если кому нужна схема на данный аудиоинтерфейс могу поискать и прислать

Вопрос стоит менять id14 на id14mkii? цена вопроса вроде не значительная, но по цифиркам на много интереснее как мне показалось

IlyaKrasich написал(а):
Сверху особо не вчитывался, если проблема с фантомным питанием можно смело менять операционный усилитель!Читал что на каких то ревизиях был косяк такой, у самого сгорел ОУ, написал в техподдержку, выслали схему на id14, заказал, поменял, все работает отлично, если кому нужна схема на данный аудиоинтерфейс могу поискать и прислать
Нажмите для раскрытия...
А что конкретно у вас было со звуком до замены оу?

Карта как я понял id4. Ну по сути если все скоммутировано нормально, особо настроек для неё в дровах нет, чтобы там можно было чего то не того накрутить. Если она новая, то скорее всего брак, нужно диагностировать плату, может не пропай какой, больше ничего не может быть, вряд ли это какой то баг драйверов. Глупый вопрос но в usb2.0 и 3.0 пробывали втыкать и менять и перетыкать в разные разъёмы?
