Вот, собрал на досуге Moogah SEM VCF.

130 баксов за кит (с купоном на 10% скидку).

Это, видимо, "народный" проект, поэтому даже после семи ревизий инструкции и пары-тройки ревизий самой платы, все еще куча мелких (и не очень) косяков. Плюс, сейчас кит продается с доп-панелью от юзера муффвигглера с ником barcode (по-моему это grayscale), так что мануал вообще не везде соответствует нынешнему положению дел.

Проблемы:

1. Нужно резануть пару дорожек на плате. Просто, но простор для косяка огромный.
2. Один из транзисторов неправильно указан на плате. Если читать невнимательно - будет плохо.
3. Потенциометры не влезают. Пришлось двум срезать ноги.
4. Распространенный косяк с блидом в одном из режимов, сам пока не сталкивался.

Но результат того стоит, очень понравился этот фильтр.



[Anthony Scott]

Кстати пленочные кондеры 0.1 мкф в фильтре питания это как то не правильно, туда бы керамику надо.

У японцев я встречал вообще сэндвичи -
по 4 кепки в параллель по шинам питания ОУ:
электролит обычный (100 uF) + тантал (1 uF) + плёнка лавсан (0.1 uF) + слюдяной мика (100 p)



[General Dead]

У японцев я встречал вообще сэндвичи -
по 4 кепки в параллель по шинам питания ОУ:
электролит обычный (100 uF) + тантал (1 uF) + плёнка лавсан (0.1 uF) + слюдяной мика (100 p)

И при этом небось еще и питальник импульсный?



[Anthony Scott]

И при этом небось еще и питальник импульсный?

Не не, там порядок с этим (стоят 2 силовых транса), это в Otari MX-80...
В машине, кроме аудиотракта, присутствует несколько процессоров+управление, поэтому излишний на вид подход к фильтрации присутствует везде, на каждой карте.

Как мне видится, определённого вида кепка в таком сэндвиче более эффективна для подавления какого-то определённого вида помех/импульсов: тантал - одни, плёнка - другие, мика - наводки и гармоники ВЧ.



[General Dead]

мика - наводки и гармоники ВЧ

Ну так для этого керамика, у слюды преимущество что она термостабильная



[papaZooZoo]

Не помню, в какой теме мы @General Dead, общались по поводу ручек а-ля Муг, но думаю продолжить будет уместно здесь.
У одного из моих любимых поставщиков по редким полупроводникам и потенциометрам в разделе ручек, куда я никогда не заглядывал обнаружились идейно правильные (как мне кажется) ручки, да еще и в любом цвете и размере
http://smallbear-electronics.mybigcommerce.com/synth-pointer-5-black/
http://smallbear-electronics.mybigcommerce.com/synth-pointer-3-colors/



[igorrr]

Это не оригинальные, но практически идентичные. Только при прямом сравнении видна разница. Притом эти клоны имеют металлическую вставку для контакта с шахтой пота, а не тупо пластик в оригиналах. Генерал несколько штук от меня уже получал.



[General Dead]

Не помню, в какой теме мы @General Dead, общались по поводу ручек а-ля Муг, но думаю продолжить будет уместно здесь.
У одного из моих любимых поставщиков по редким полупроводникам и потенциометрам в разделе ручек, куда я никогда не заглядывал обнаружились идейно правильные (как мне кажется) ручки, да еще и в любом цвете и размере

там еще и как на саб37 есть, они более уместные и удобные чем классические для синтов клавишных или десктоп ибо меньше места занимают и удобнее в обхвате.

Генерал несколько штук от меня уже получал.

ага, за что гранд мерси.



[coldvvvave]

Красивые огоньки.



[xboctatoe]

Всем привет. На данный момент имеем: 2VCO, 1VCA, Steiner VCF и генератор ADSR. Выглядит пока вот так:

А звучит так:



Пора начинать уже корпус городить какой-то...



[papaZooZoo]

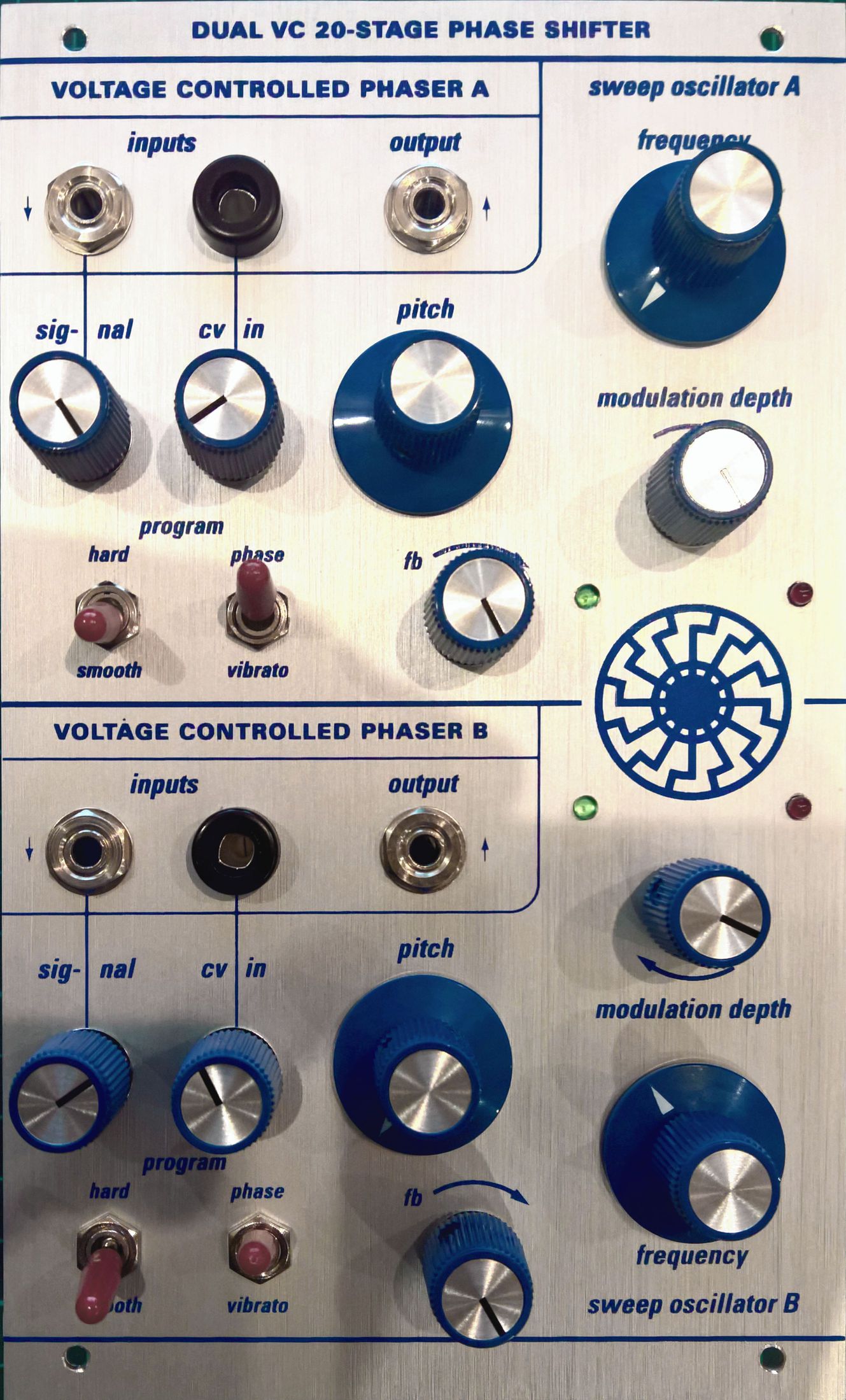

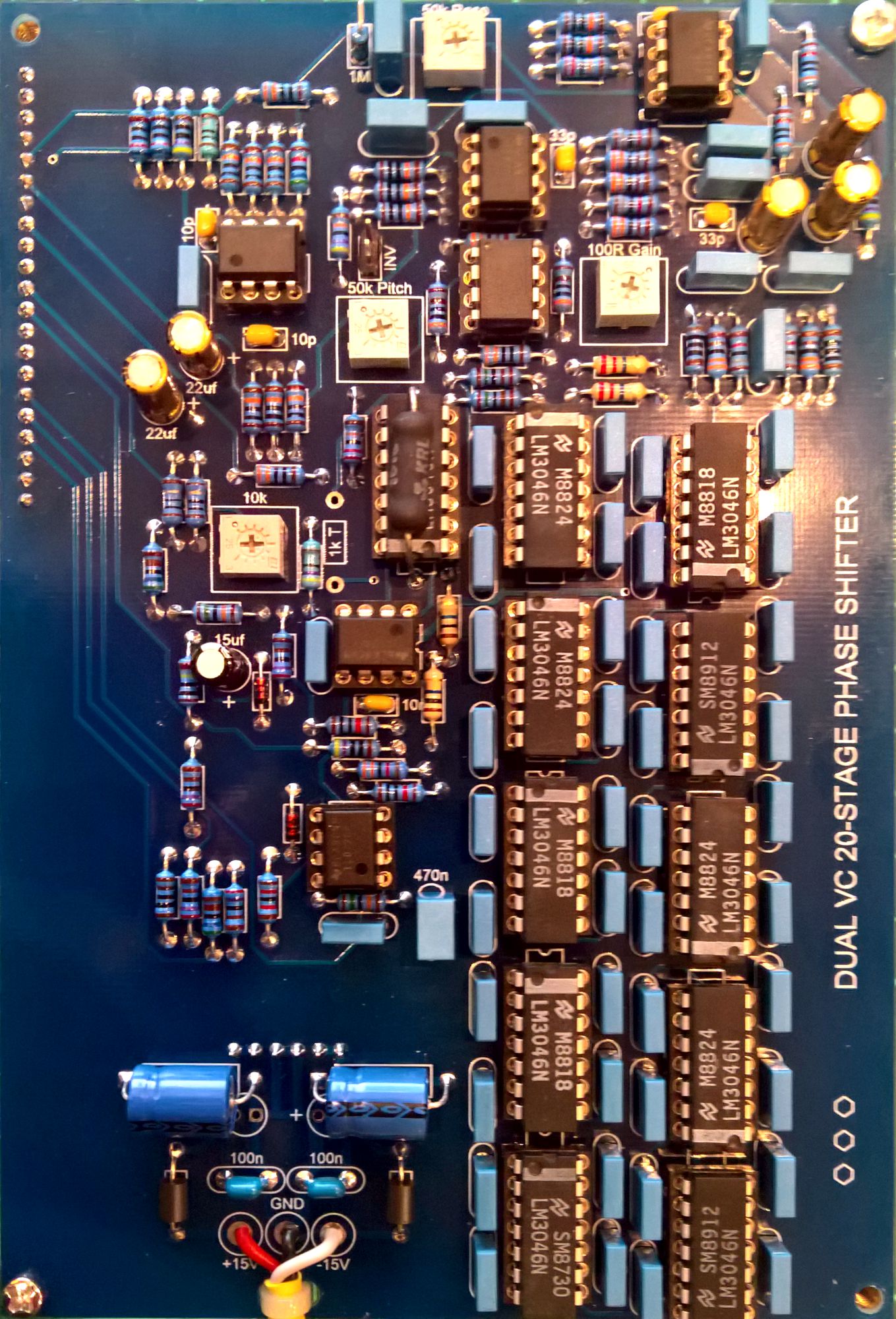

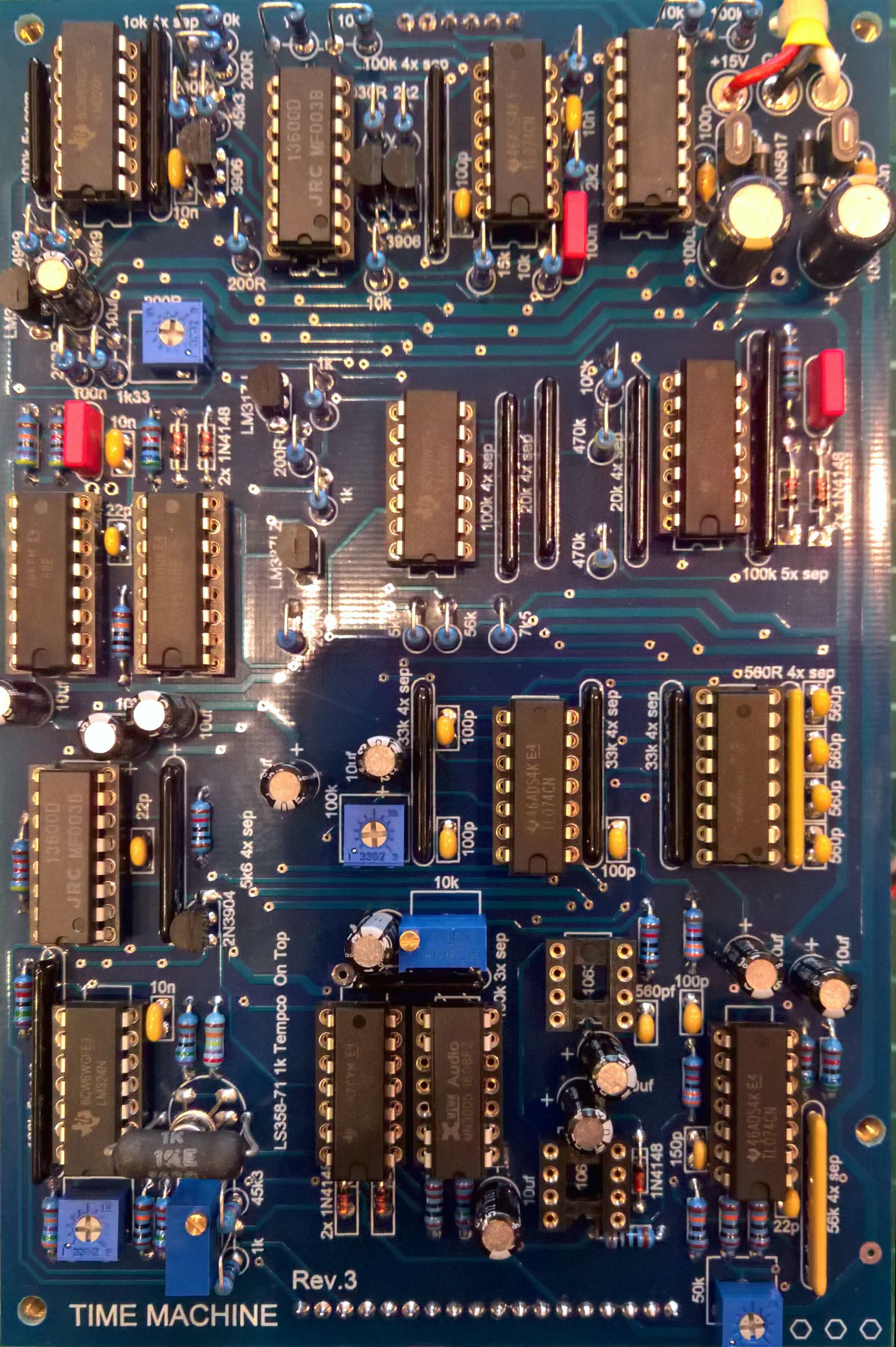

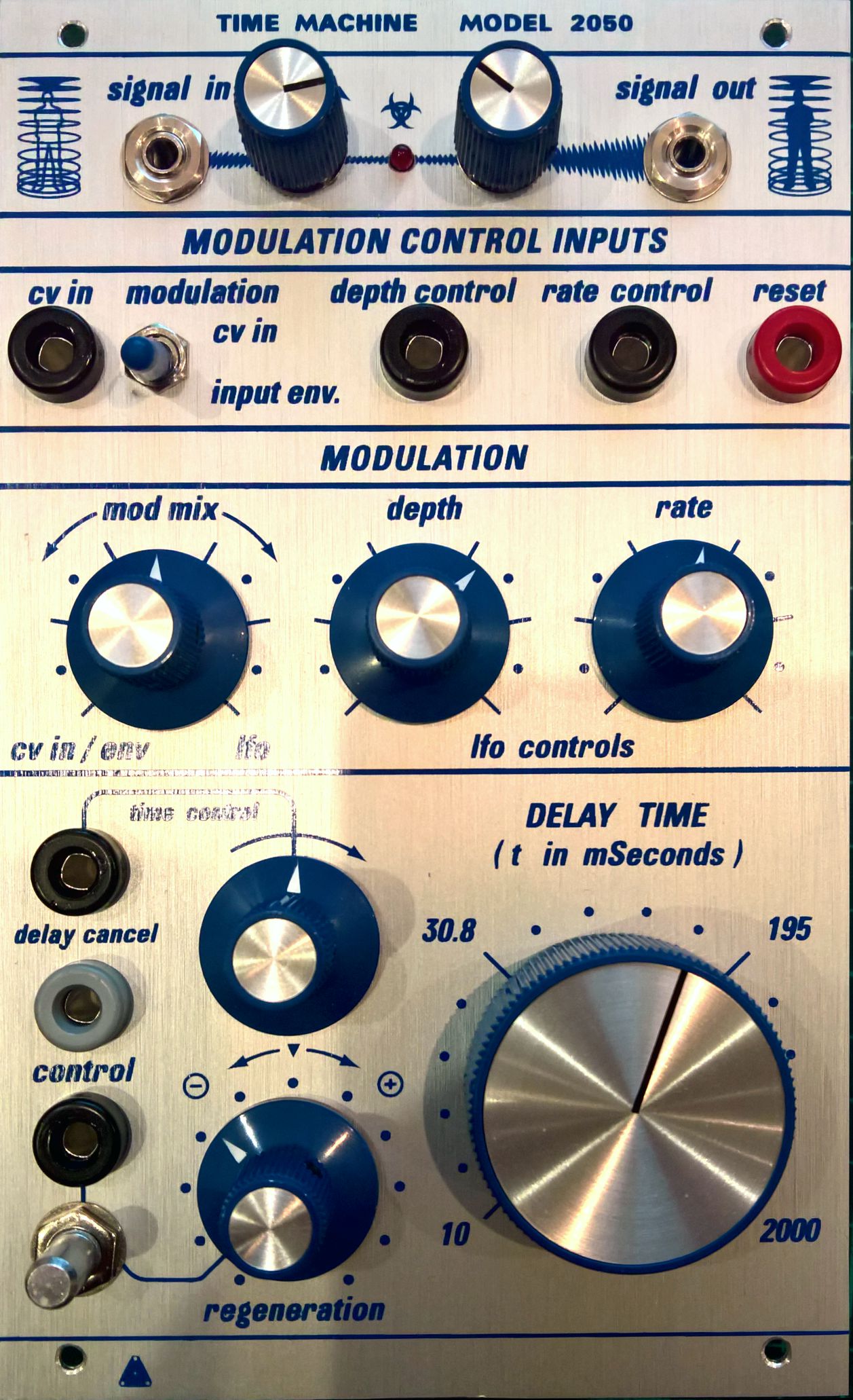

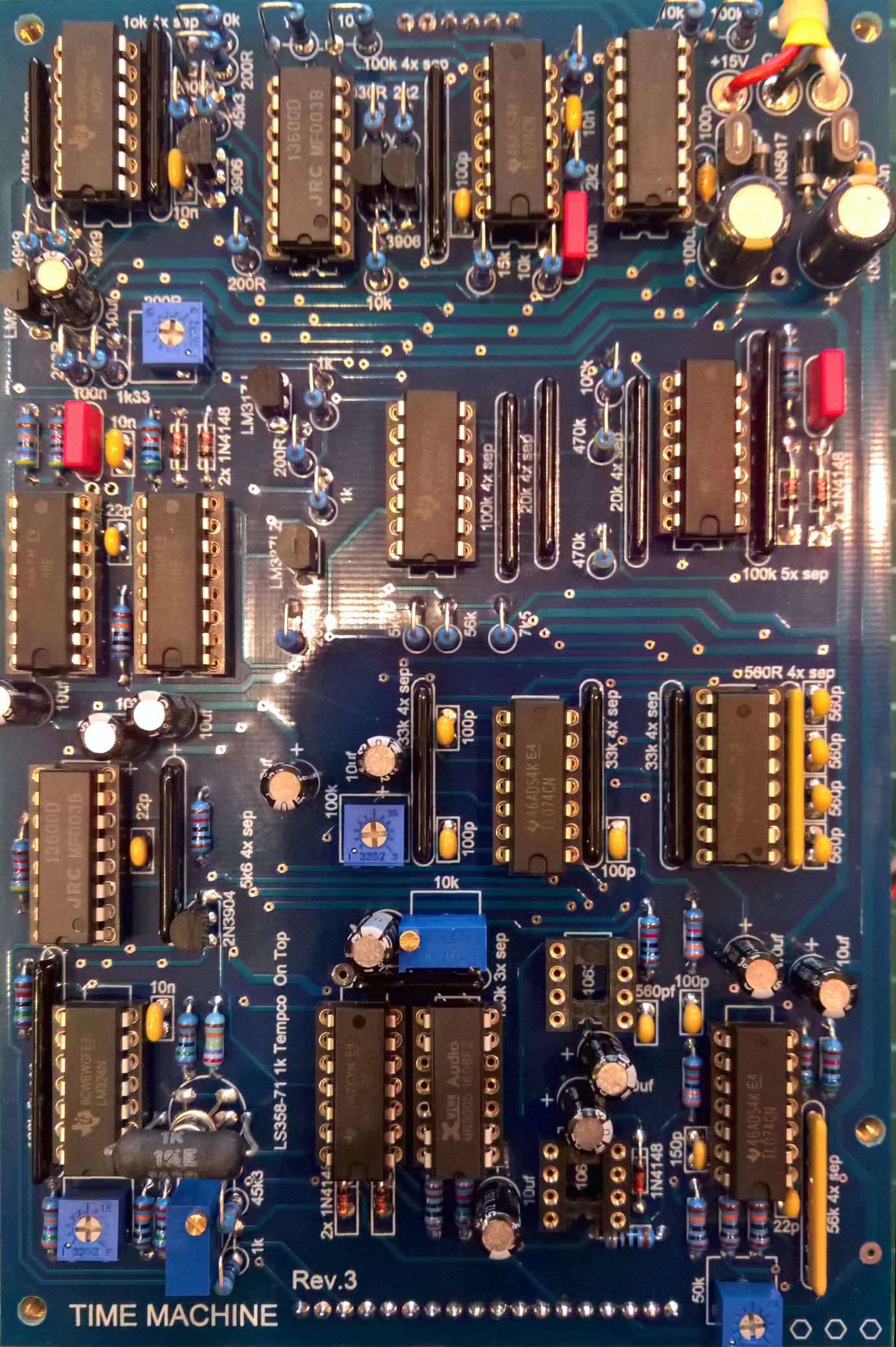

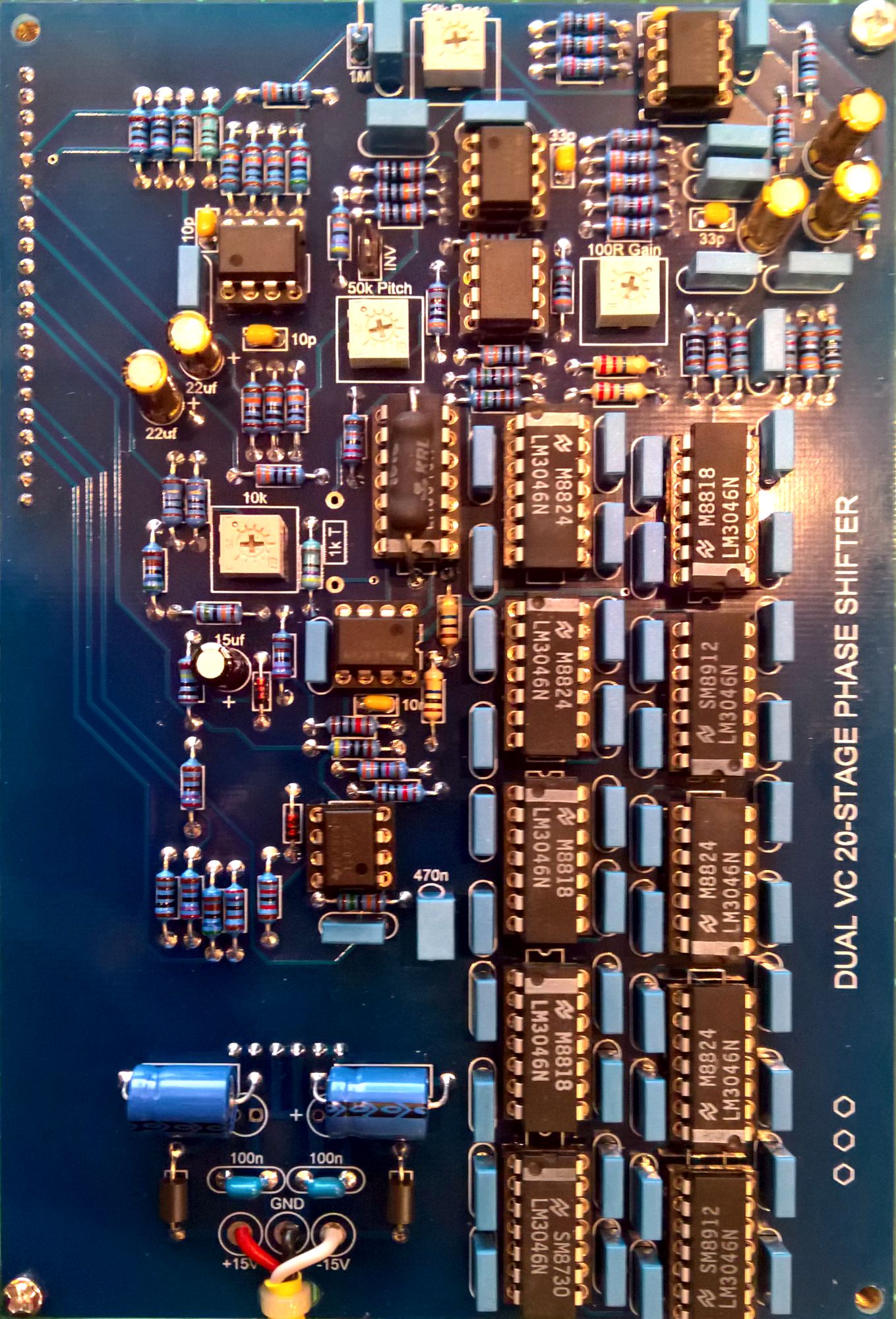

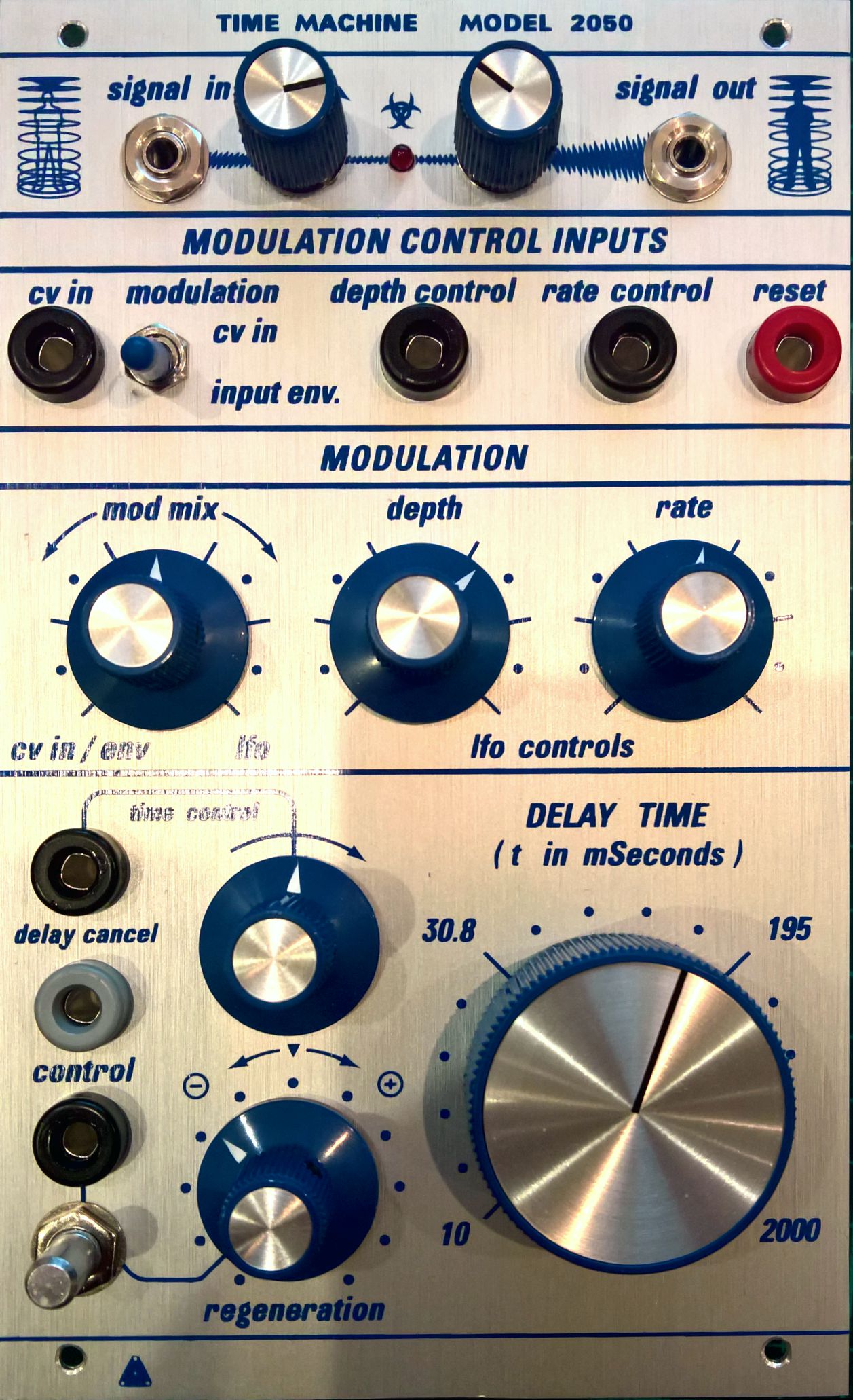

Воткнулся в аналоговые эффекты для своей Буклы. Пока что готов BBD-delay от Blacet и 20 stage phase shifter от J.Haible. Результаты впечатляют. По крайней мере на мой вкус фазер уделал своего оригинального собрата от Буклы 297 Infinite Phase Shifter, который стоит у меня рядом.
Подобрать в пары 80 кондеров была еще та забава, но оно того стоило.



[General Dead]

Подобрать в пары 80 кондеров была еще та забава

Для этого нужен ъороший мультиметр, желательно с дифф входами, ну и большой пак кондеров что бы было из чего выбирать. Ну или сразу разориться на прецизионные типа К71-7, но они большие.



[coldvvvave]

День добрый.

Собираю тут модуль, нужно впаять в него tl074cdt, на плате есть пометочка как обычно, мол сюда насечкой, а на самом чипе вообще нет ничего, кроме буковок. По схеме посмотрел, вроде бы там все идентично как нии поставь, но я в этом не шарю.

Нет ли идей как прилепить?



[sunet]

Если расположить корпус так, чтоб надпись была горизонтально (как на фото), то первый вывод будет слева внизу. Неверно ставить нельзя, питание будет наоборот.



[General Dead]

а на самом чипе вообще нет ничего, кроме буковок

На смд чипах та сторона где первый вывод имеет более пологий наклон, это как бы заметно на глаз . Ну и вообще правильно было бы даташит скачать и посмотреть в нем. Выше уже сказали где первый вывод, это так сумничал на будущее.
Вообще смд хорошо паять феном (не строительным а для паяльной станции) и пастой, получается фирмово и быстрее чем паяльником.



[digilab2]

Вообще смд хорошо паять феном (не строительным а для паяльной станции) и пастой

-вообще то в специальной печке там все паяется , феновый паяльник это так для любителей, к тому же нормальная паста
стоит очень не дешево, да и нанести вручную ее непросто
-если не 0402 и не шаг 0.5 то все остальное спокойно обычным ( только хорошим) паяльником паяется



[General Dead]

-вообще то в специальной печке там все паяется

Я вообще то про домашнюю пайку, а не про промышленную. Фен считай та же конвекционная печь, единственное что если плата большая то нужно нижний нагрев иначе плату потом поведет из за неравномерного прогревания и остывания.

к тому же нормальная паста
стоит очень не дешево, да и нанести вручную ее непросто

Я покупал обычную польскую в шприце, наносил как попало спичкой, запаялось все ровно и красиво без трафаретов, конвекционных печей и пик энд плейсеров.

-если не 0402 и не шаг 0.5 то все остальное спокойно обычным ( только хорошим) паяльником паяется

Ну запаять можно и ЭПСН-25, но красивее и быстрее феном и пастой, заодно и подтеков припоя и соплей не будет.



[digilab2]

-у нас дружок и в печке запекает на дому , не знаю пробовал я и дозатором и шприцем и палкой как то мне не понравился
результат(руки наверно кривые), хотя скорее всего будет быстрее чем паяльником обычным ковырять , тут играет роль
еще обьем, если достаточно много мы просто в производство отдаем на завод это вообщем недорого, если мало то можно и
обычным паяльником паять и не покупать лишнее оборудование



[General Dead]

если мало то можно и
обычным паяльником паять и не покупать лишнее оборудование

Паяльной станции за 70уе с головой, там и паяльник нормальный и фен есть. Обычным сетевым паяльником паять это моветон, особенно кмоп микрухи.

у нас дружок и в печке запекает на дому

ну по хорошему там обдув горячим воздухом должен быть, в духовке жарить как то тоже не айс.

тут играет роль
еще обьем, если достаточно много мы просто в производство отдаем на завод это вообщем недорого

ну никто партии дома паять не предлагает, частные конторки недорого паяют платы, благо бушное оборудование с Европы завезти не проблема вообще.



[coldvvvave]

Всем привет.

Столкнулся тут с одним нюансом - приехал кит, в котором есть свичи. Все свичи с тремя ножками. На плате пометка "1" у верхнего отверстия в плате. на самом свиче никаких пометок, кроме крохотной точки на одном из торцов. Это и есть единичка на свиче? В документе есть пометки 1-2-3 но как их найти на свитче не понял. Или расположение не играет роли?



[Acort]

@coldvvvave, без разницы



[General Dead]

В документе есть пометки 1-2-3 но как их найти на свитче не понял. Или расположение не играет роли?

а прозвонить не судьба что ли? Оно и покажет где первый вывод на переключаете.
[DOUBLEPOST=1500310550][/DOUBLEPOST]

без разницы

ну как, если наоборот запаять то при "вкл" флажок будет смотреть вниз, что не оч логично.



[Acort]

@General Dead, Женераль, ну от тебя не ожидал жара, блин...
Центральный он по любому не перепутает, а как поставить выключатель пох, он же дорожки на плате местами не поменяет.



[Acort]

Единственный трабл мб если контакты не по центру, тогда морда может не совпасть.



[General Dead]

Центральный он по любому не перепутает, а как поставить выключатель пох, он же дорожки на плате местами не поменяет.

ну я ж не говорю что работать не будет, просто если при "вкл" флажок будет не вверх направлен, а вниз то это не логично и не эстетично. Не?
зы У нас не жарко)).



[Acort]

У нас не жарко)).

У нас +30.
Тумблер on-off-on - как его не поворачивай работать будет одинаково )) Что вниз on, что вверх тоже on
[DOUBLEPOST=1500326854][/DOUBLEPOST]Он же на плату паяет, а не на пучок проводов, чтоб не туда показывал - плату надо перевернуть вверх ногами, а сие невозможно ))



[General Dead]

Тумблер on-off-on - как его не поворачивай работать будет одинаково ))

а в даташите указано что off- none-on в верхней таблице, я и подумал что он только в одном положении "вкл".

Он же на плату паяет, а не на пучок проводов, чтоб не туда показывал - плату надо перевернуть вверх ногами, а сие невозможно ))

ну если переключатель выкл-вкл то его наоборот можно запаять.

зы а вообще конечно такие вопросы задавать, проще ж тестером прозвонить.



[Acort]

проще ж тестером прозвонить.

В любом раскладе лучший вариант



[coldvvvave]

За последнее время собрал:
Sonic Potions Mal-2 - 71 gbp - странный модуль рандома. Не понял толком как он работает, но билд приятный и сам модуль че-то там делал.
Eowave Weather Drones - 129 eur - интересная цифровая шумелка. Однако маленькие крутилки - зло.
Transient Modules 2M mixer - 76 usd - простой полезный микшер в 6хп.
Ryo 3xVCA - 59 gbp, 2шт - добротный компактный ВЦА. Приятный билд. Простая калибровка. Звучит хорошо. Полезная вещь. Разве что глубокий и не во всякий скифф не влезет.

Если честно, все уже продал (вернее, обменял ворох DIY модульков на ОДИН модуль Cwejman-а, вот - не зря паять учился)...



[Long]

-- По ТРИ подстройки - на ОДИН VCA? Ну-ну...
Да ещё и сделано на 13700...
