@Иван100,- при намотке трансформатора придется подбирать коэффициент трансформации и кол-во витков в первичной обмотке,то есть выходной импеданс микрофона и индуктивность первичной обмотки,По этому вопросу поделюсь своими наблюдениями чтобы вам удобнее было ориентироваться при подборе спектра вашего ленточнка.

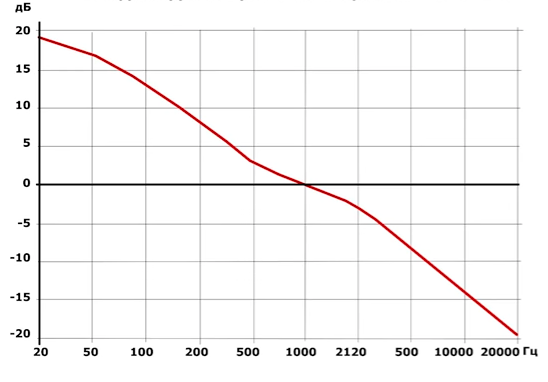

Если КТр делать большим,что даст высокий выходной импеданс микрофона,например сравнимый с входными импедансом предусилителя,то лента в микрофоне будет здорово демпфироваться,что хорошо уберет избыточный низ в АЧХ ленточника которая с учетом эффекта близости имеет вид похожий(только с наличием ровного участка в середине) на вид "виниловой" АЧХ на картинке ниже.

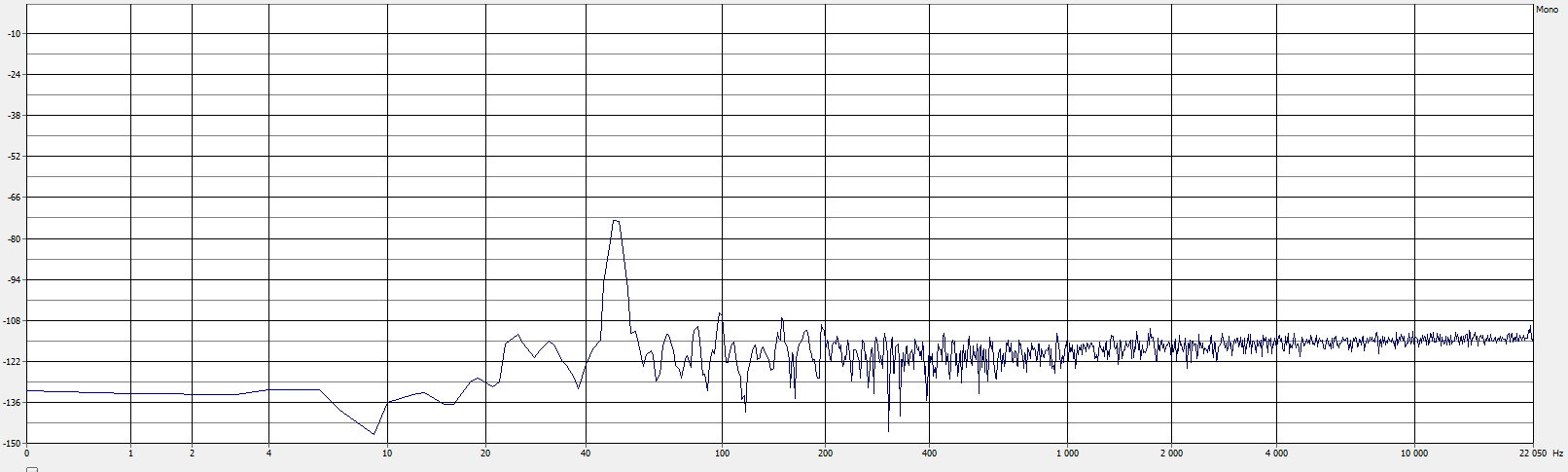

Но минус этого решения(высокого импеданса) в том,что в таком случае будет большим количество витков во вторичной обмотке,что естественно увеличивает паразитные составляющие такие как,сопротивление обмотки (это тепловые шумы и как следствие ухудшение соотношения сигнал шум),межвитковую и межслойную емкости,ухудшение помехоустойчивости,увеличение индуктивности рассеяния... При этом получается примерно вот такое звучание голоса,без избытка низа,но не слишком чистое:
Название трека внизу "8 витков Импеданс 2,5 кОм" (первый)

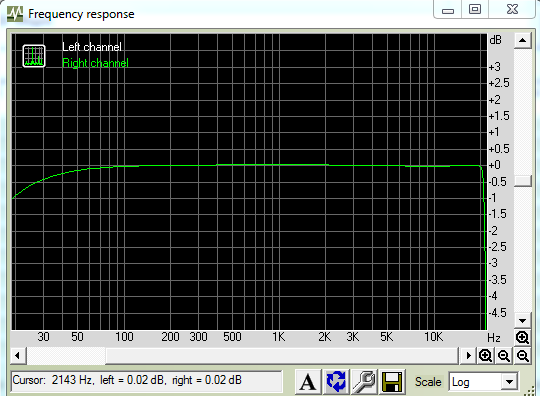

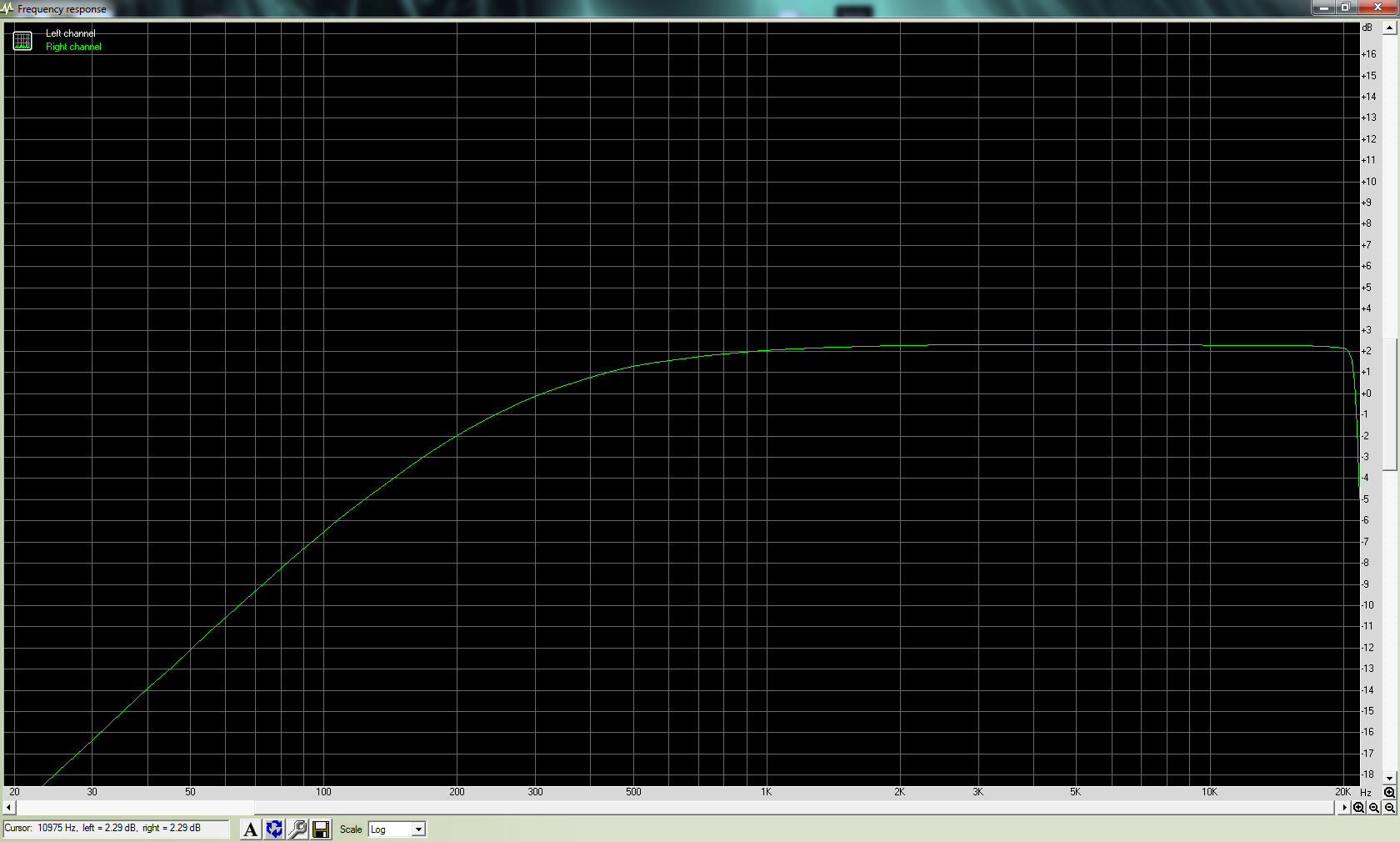

Если же выходной импеданс ленточного микрофона восьмерки сделать низким,например 150-250 Ом,и к тому же погнаться за отличной полосой пропускания трансформатора по низкой частоте увеличивая индуктивность первичной обмотки,сделав ее скажем из 20 витков что даст огромную индуктивность на сердечнике авв,получим вот такую замечательную АЧХ трансформатора при сопротивлении ленты из потали 1 Ом :

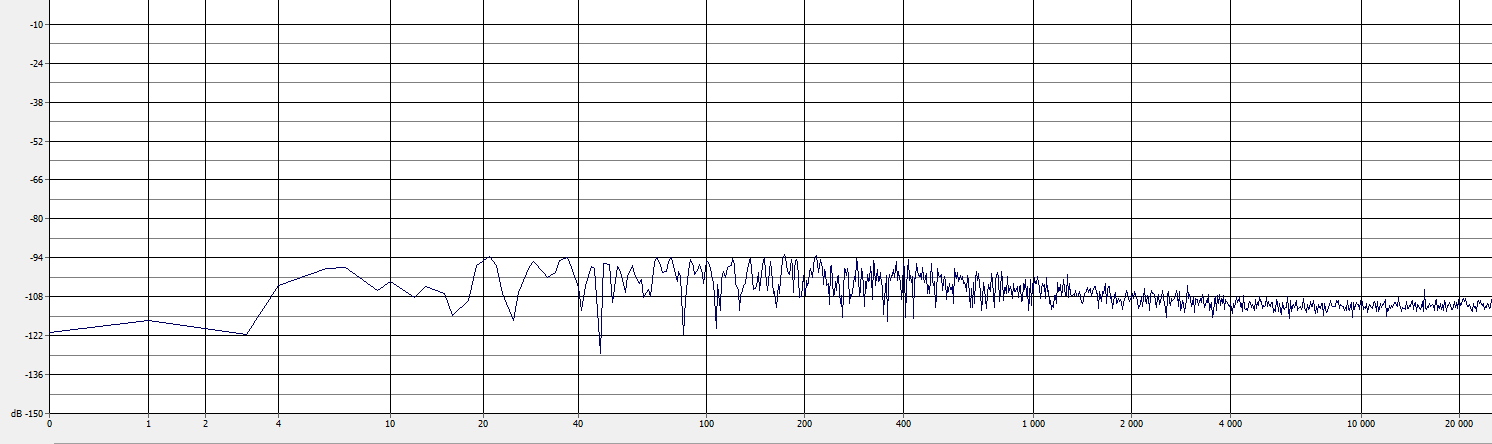

Но при таком решении входной импеданс микрофонного усилителя будучи намного большим,- 2-3 кОм и не будет подгружать ленту,что приведет к отсутствию ее демпфирования,что даст жуткое количество низких частот в спектре микрофона.Звучать это будет так:
Название трека внизу "20 витков импеданс 250 Ом" (второй)

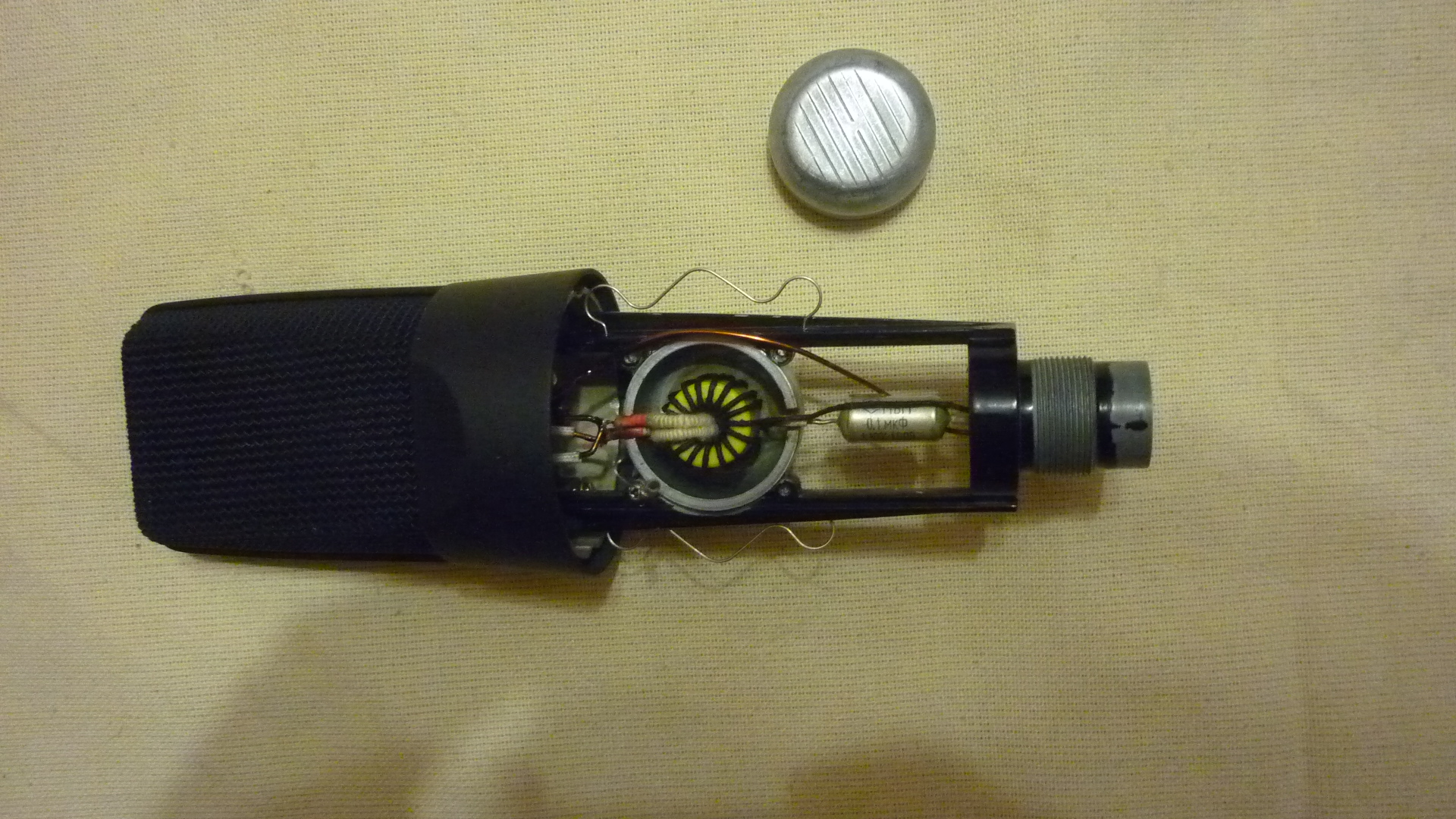

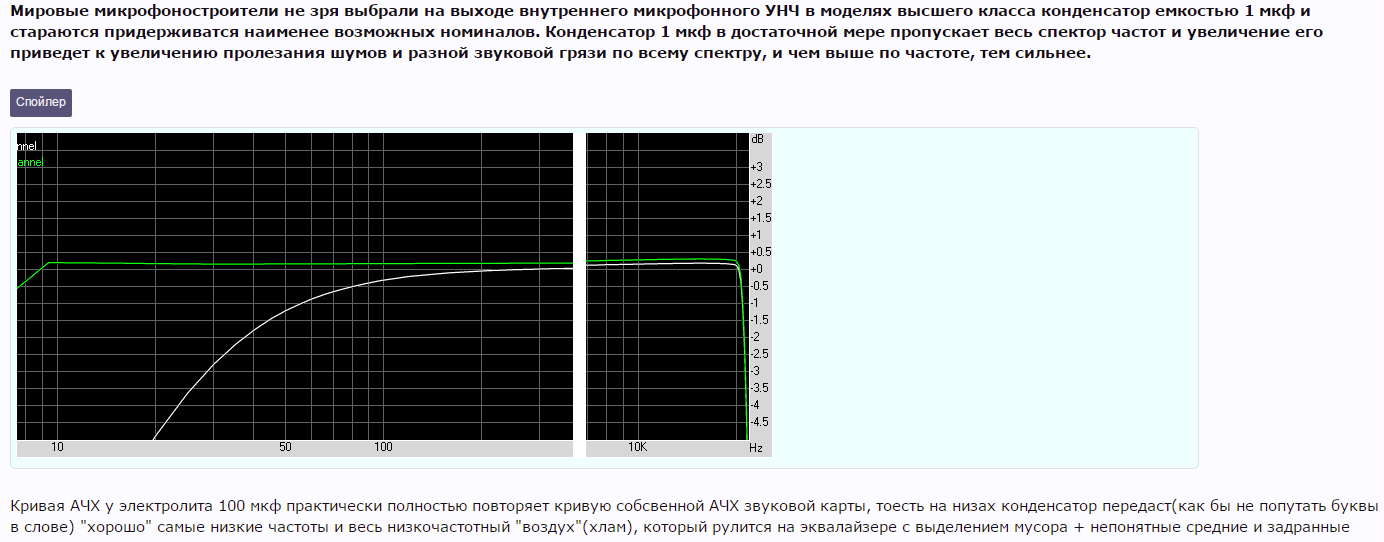

Обычно для борьбы с избытком низа,ставят на выходе микрофонов конденсатор:

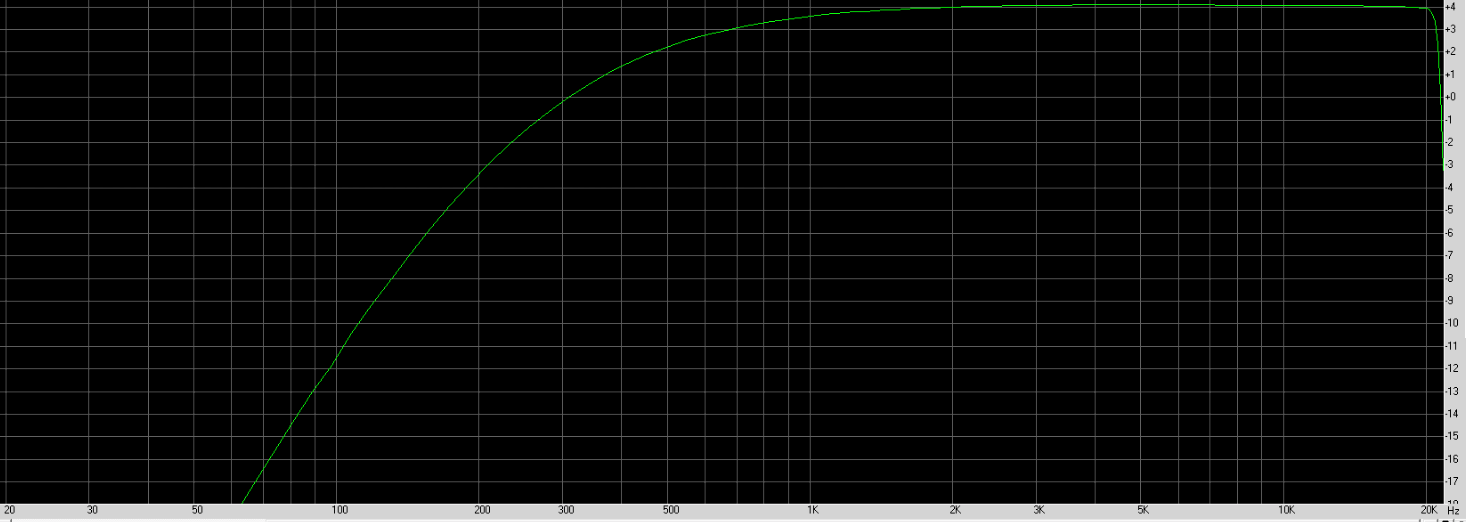

Можно совместить конденсатор,с уменьшением индуктивности первичной обмотки,вернее так подобрать срез низких частот индуктивностью,чтобы влияние конденсатора было мало заметным и его наличие не уменьшало полосу,а просто круче заворачивало спад.Подбираем на свой вкус,и для своих целей естественно минимально возможное кол-во витков в первичной обмотке,достаточно даже 1 виток с сердечником авв:
Глядя на первую картинку,понятно,что чтобы компенсировать сильный подъем низких нужно их чем то,сильно завалить,что и делаем уменьшая индуктивность первичной обмотки,что в принципе даст более менее нормальную АЧХ микрофона при его использовании на небольших расстояниях от источника звука.
Усугубим спад если нужно конденсатором на выходе микрофона,спад стал круче:
Звучит это вот так:
Название трека внизу "1 виток импеданс 250 Ом" (третий)
В итоге можем получить практически идеальный трансформатор (на картинке ниже,трансформатор с 1-им витком(кажется,что два витка,но это полувитки-отводы,две половинки виток не образуют) в первичной обмотке диаметром 0,5 мм,длинной 14 см и 16-ю витками во вторичной обмотке провод такого же диаметра длинной всего 75 см,(нитка на проводе чтобы еще уменьшить паразитную емкость) импеданс микрофона 256 Ом) по паразитным параметрам и естественно хорошую передачу микрофоном звука.
Не утверждаю,что прав во всем что тут изложил,- проверяйте на собственном опыте,может что то и окажется полезным.
