Сейчас пока не до шумов. Охота же было поскорее узнать результат и он того стОит чтобы продолжать. Ленту широковатую сделал и она немного шкрябает за магниты. И услышал что звук жестковатый.
Ленточный микрофон "АПЛ" (Алюминиевая-Поталевая-Лента) лента 0,2 микрона.
- Автор темы Garin
- Дата начала
Шумовой пол получше,уже в районе -93 дБ,низких можно добавить. Трансформатор однозначно надо менять.Ленту из потали Серебро заменил на поуже. Пробная запись
С первой лентой что пошире пробовал, она касалась чуть чуть магнитов в начале и в конце ленты из за того что была немного змейкой на несколько соток мм. Чувствительность была, добавлял усиление 14 дб, вырезал и установил поуже на 0,5 мм и усиление добавил уже 18 дб. Чуйка упала значит и шумов поболе.
Низких, возможно, недостаток из-за того что лента накрыта полоской как у МЛ51. Может из-за этого низы съедает?
Это от того,что лента поуже,ведь чем ближе к магнитам,тем больше пересечений лентой линий напряженности магнитного поля,да и пошире лента меньшее ее сопртивление,а низкие срезались недостаточной индуктивностью первичной обмотки трансформатора. Лента дает бОльшую ЭДС и сопротивление гораздо выше чем в предыдущей ленты,а это означает,что индуктивности скажем в 5 mH мало,нужно хотя бы в районе 20 mH.То есть витков нужно в два раза больше в первичке.
Зазор между магнитами 4,5 мм лента шириной 4мм это была фольга 10мк от бумажного конденсатора. Это было тогда. Низких некуда было девать. Вырезал из потали (серебро) тоже 4мм но с первого раза не справился с установкой, чуть змейкой вышло. Потом сделал поуже и чуйка упала и не очень красиво установил. Потом переделаю. И даже с такой ленточкой получил обалденный результат! И ещё. Ленту потали сделал гофрированную, волны не глубокие.
Дмитрий, Вам спасибо, утвердили с поталью. А то многие на форумах: поталь плохо поталь плохо! А трасформатор у меня 27 гн если верить китайскому прибору.
Дмитрий, Вам спасибо, утвердили с поталью. А то многие на форумах: поталь плохо поталь плохо! А трасформатор у меня 27 гн если верить китайскому прибору.
Ну тут шум ещё от тикающих часов на стене. И хоть и системный блок компьютера установлен в смежной комнате а через дверь шум вентиляторов слышен хорошо. Да и провод микрофонный до микшера аж 5,5 метров. Не захотел резать ради опытного образца микрофона. И даже то что у меня получилось Я очень доволен, спасибо. Трансформатор заменю.
Максимально пошире всетаки потом постарайтесь ленту сделать,повыше сигнал будет,а трансформатор если 27 Гн,это линейный уровень с запасом,это очень много для ленточника,либо железо большое и потери в нем ощутимые,или тонким проводом намотан сопротивление дает тепловой шум этот лишний. Хороший трансформатор если поставить буде намного интереснее.
На 22 странице посмотрите внимательнее сравнительную спектрограмму,на той что справа синий фон это шумовой пол,он довольно низкий,разница в спектре синего и полезного сигнала значительная,а на том что слева основной сигнал в шумах тонет практически,с поталью совсем немного ситуация лучше,это очнеь много шума. Если вас устраивает конечно..Но такого не должно быть.
Какую золотую середину взять зазор между магнитами? Это для поталиевой ленточки. С одной стороны чем шире ленточка тем лучше, с другой стороны чем шире зазор между магнитами тем слабее магнитное поле.... компромисс
Последнее редактирование:
Разницы никакой в плане ЭДС если сравнивать более узкую ленту с более толстыми магнитами и более широкую с более узкими магнитами.Какую золотую середину взять зазор между магнитами? Это для поталиевой ленточки. С одной стороны чем шире ленточка тем лучше, с другой стороны чем шире зазор между магнитами тем слабее магнитное поле.... компромисс
Более узкая лента,это большее ее сопротивление,то есть тепловой шум. уменьшается вес общий,но важнее точечный,а он не меняется.
Последнее редактирование:
Заменил ленту максимально возможную по ширине примерно 4мм. Фольга алюминиевая Поталь под серебро гофрированная. Расстояние между магнитами 4,5мм, сами магниты 5х5х50мм.
Оцените пожалуйста что может что не может мой самодельный микрофон. Трансформатор пермаллоевый сердечник Ктр - 50.
Оцените пожалуйста что может что не может мой самодельный микрофон. Трансформатор пермаллоевый сердечник Ктр - 50.

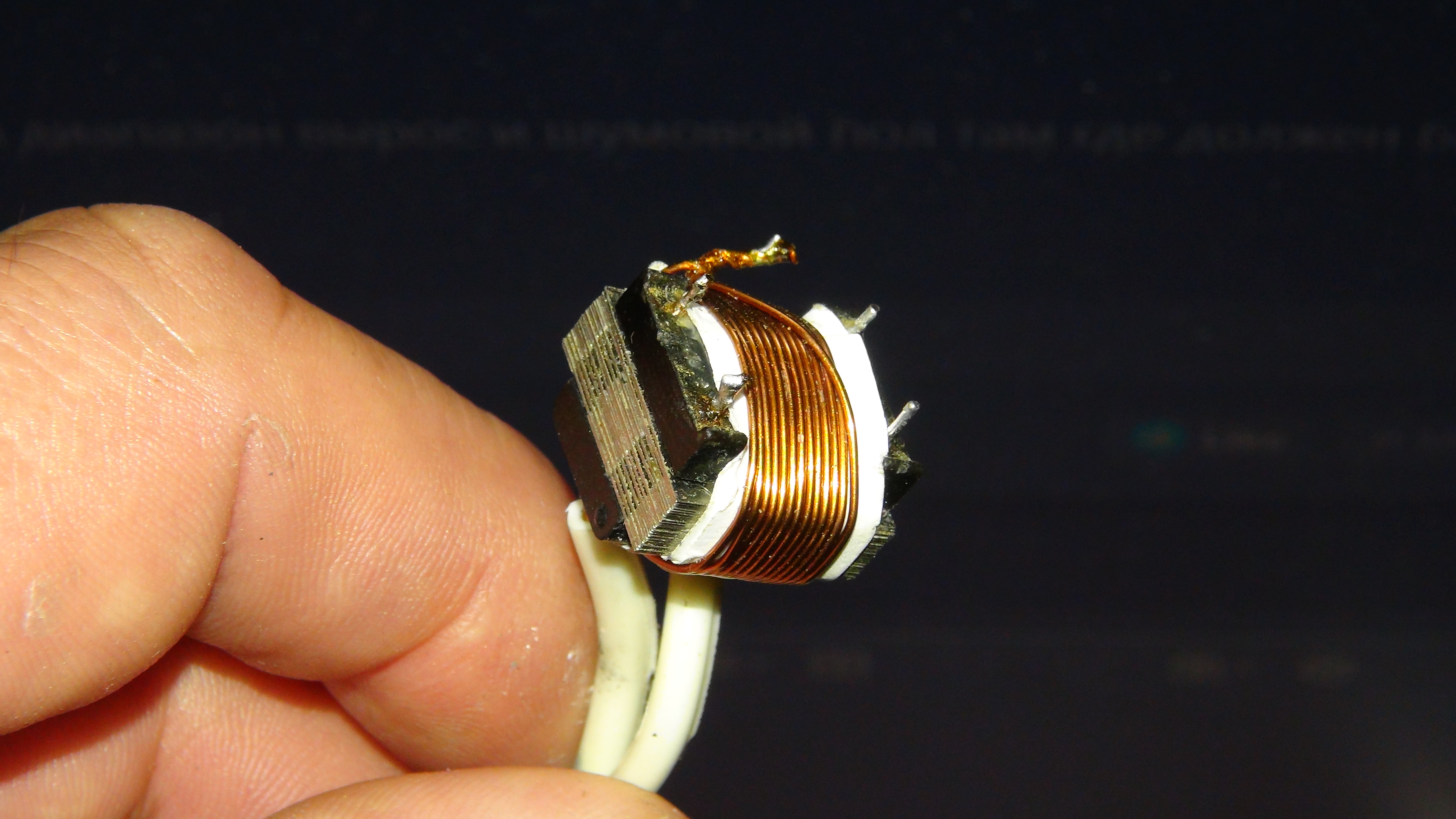

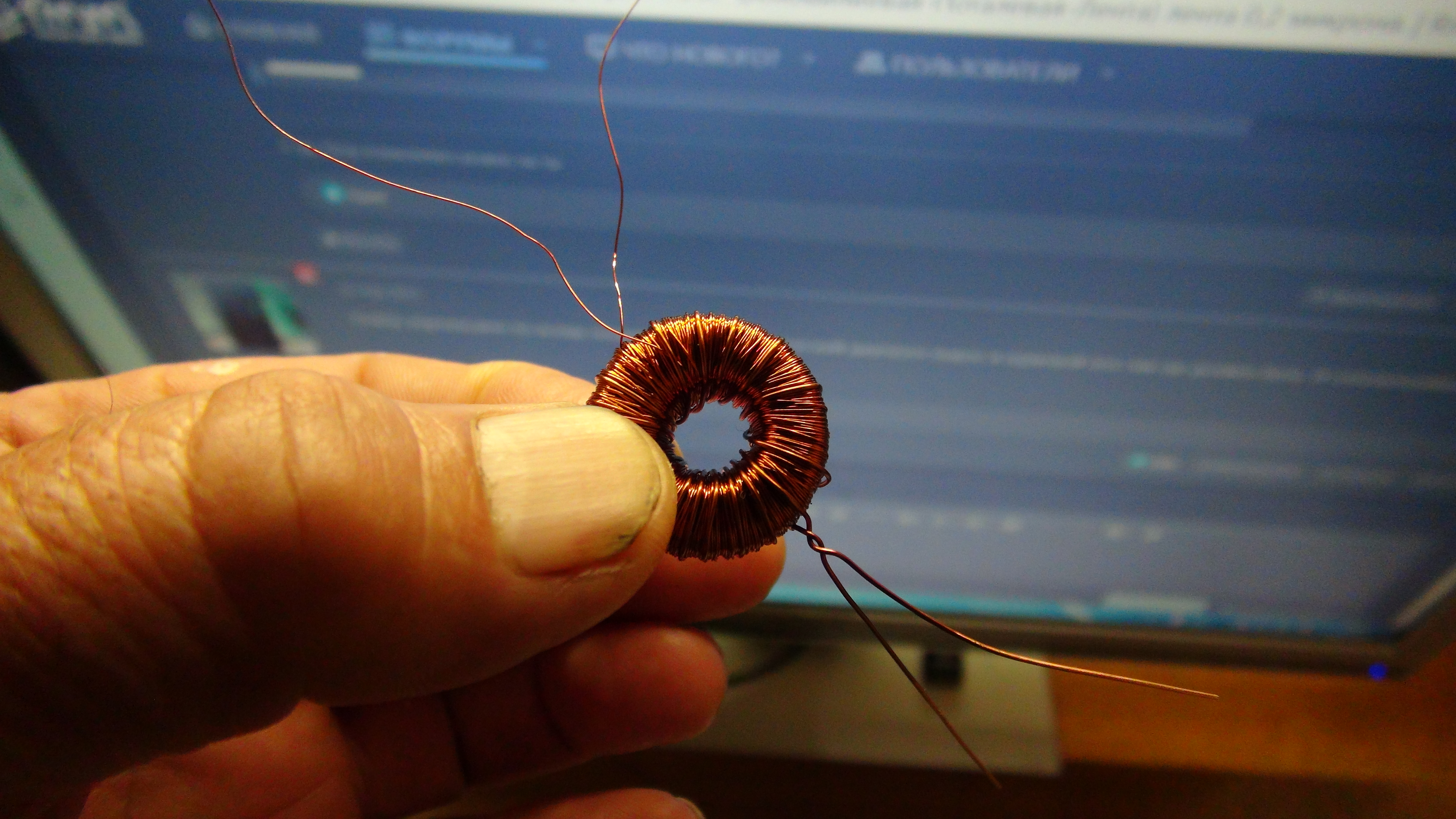

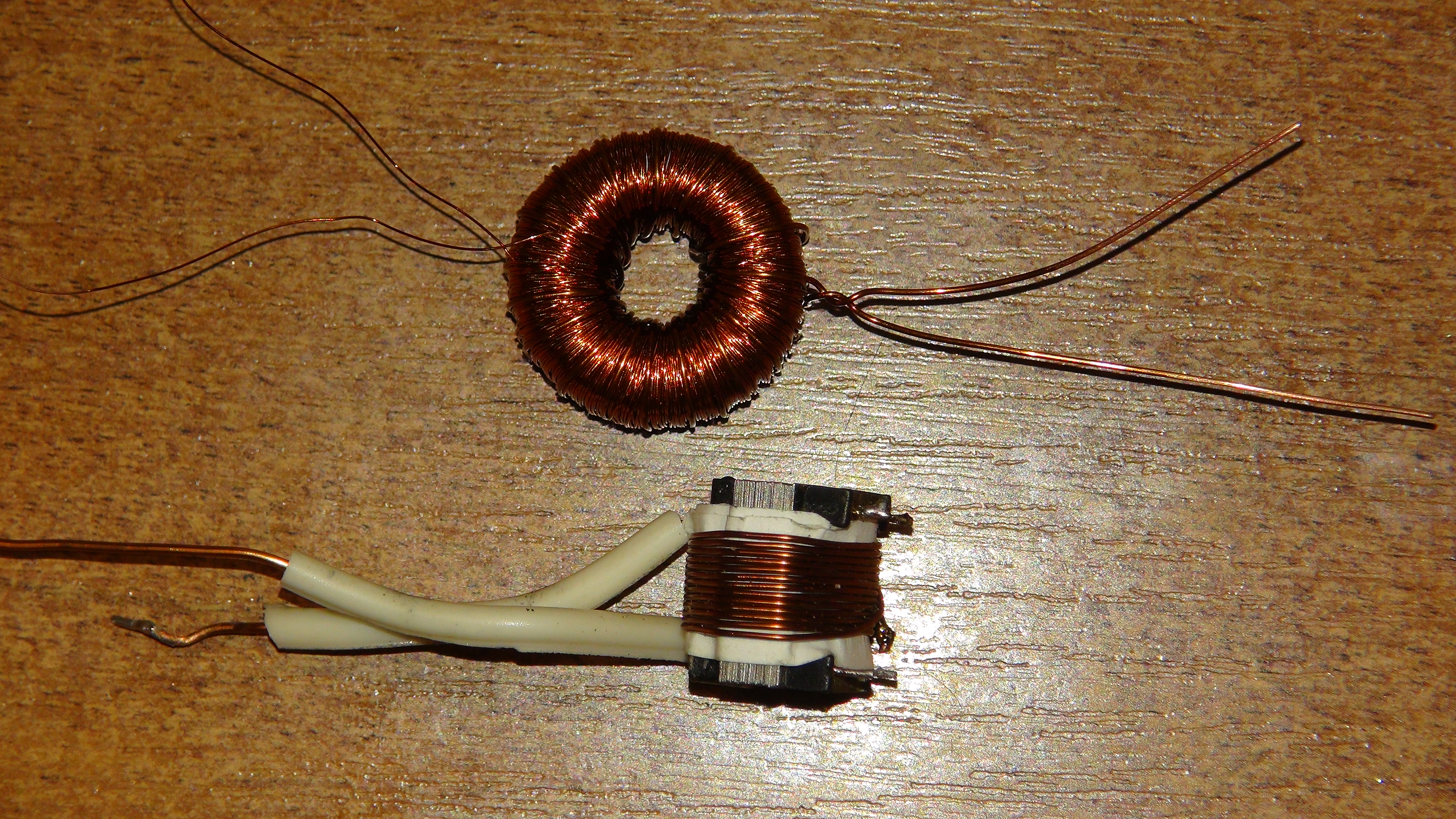

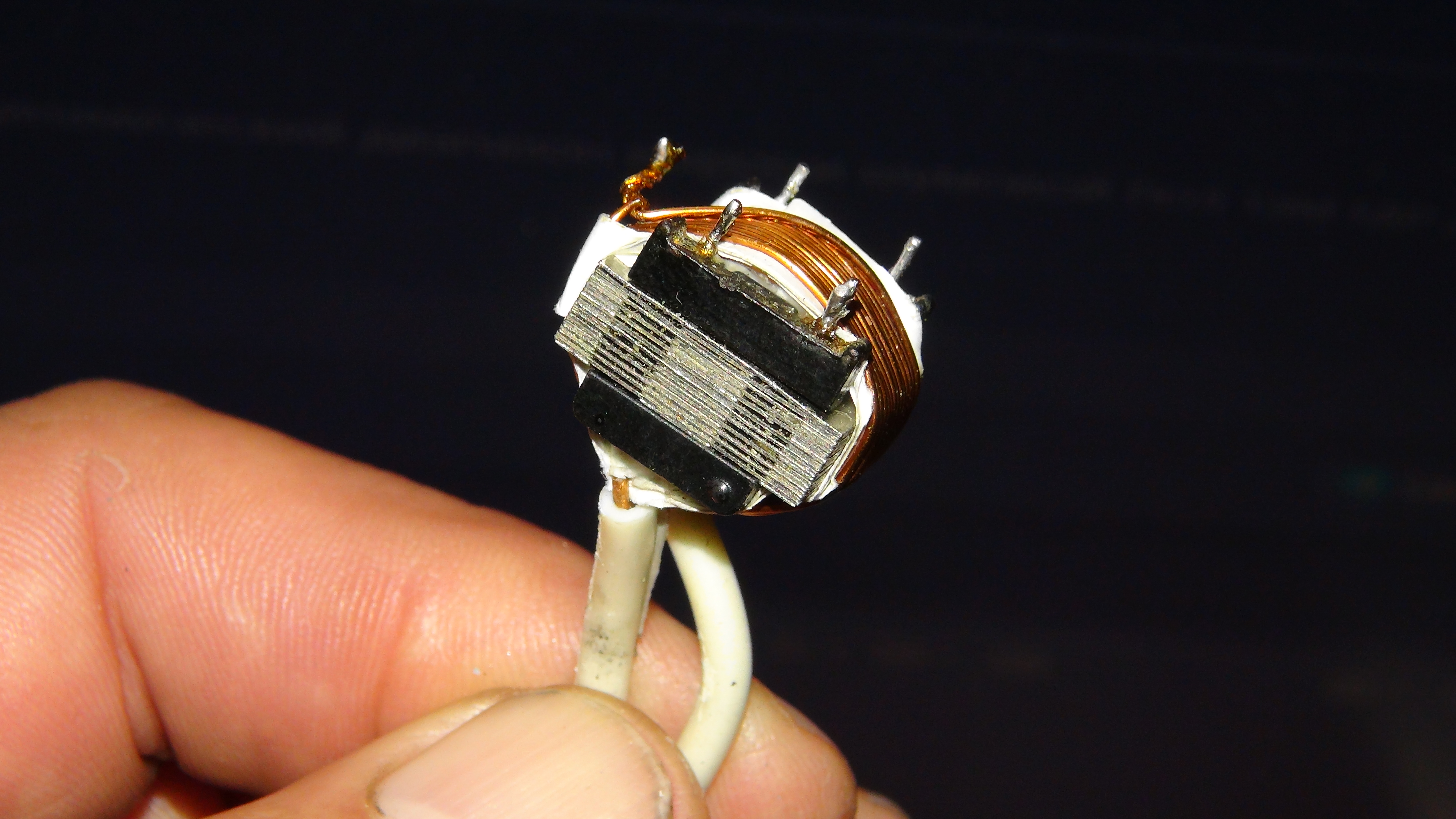

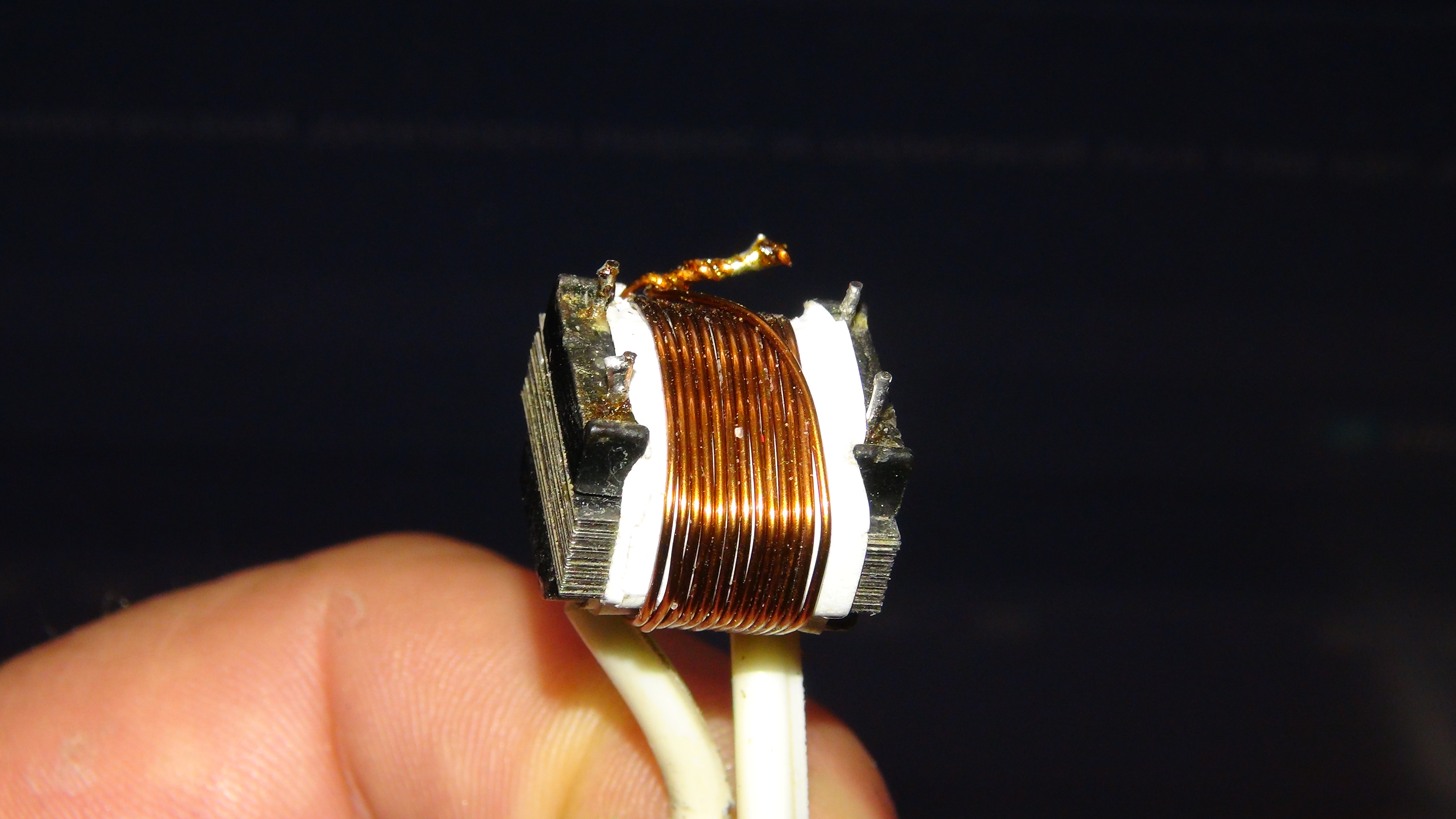

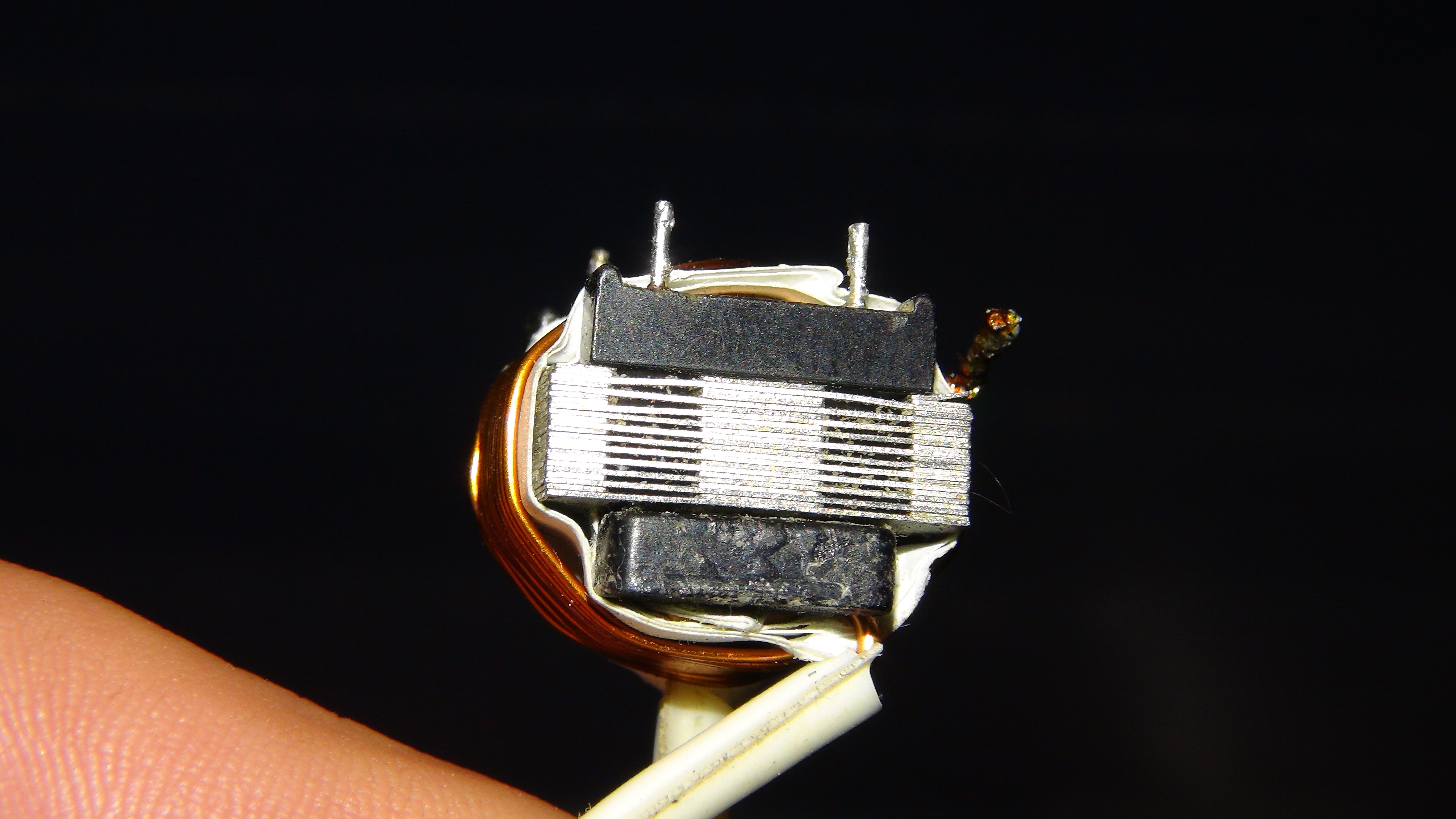

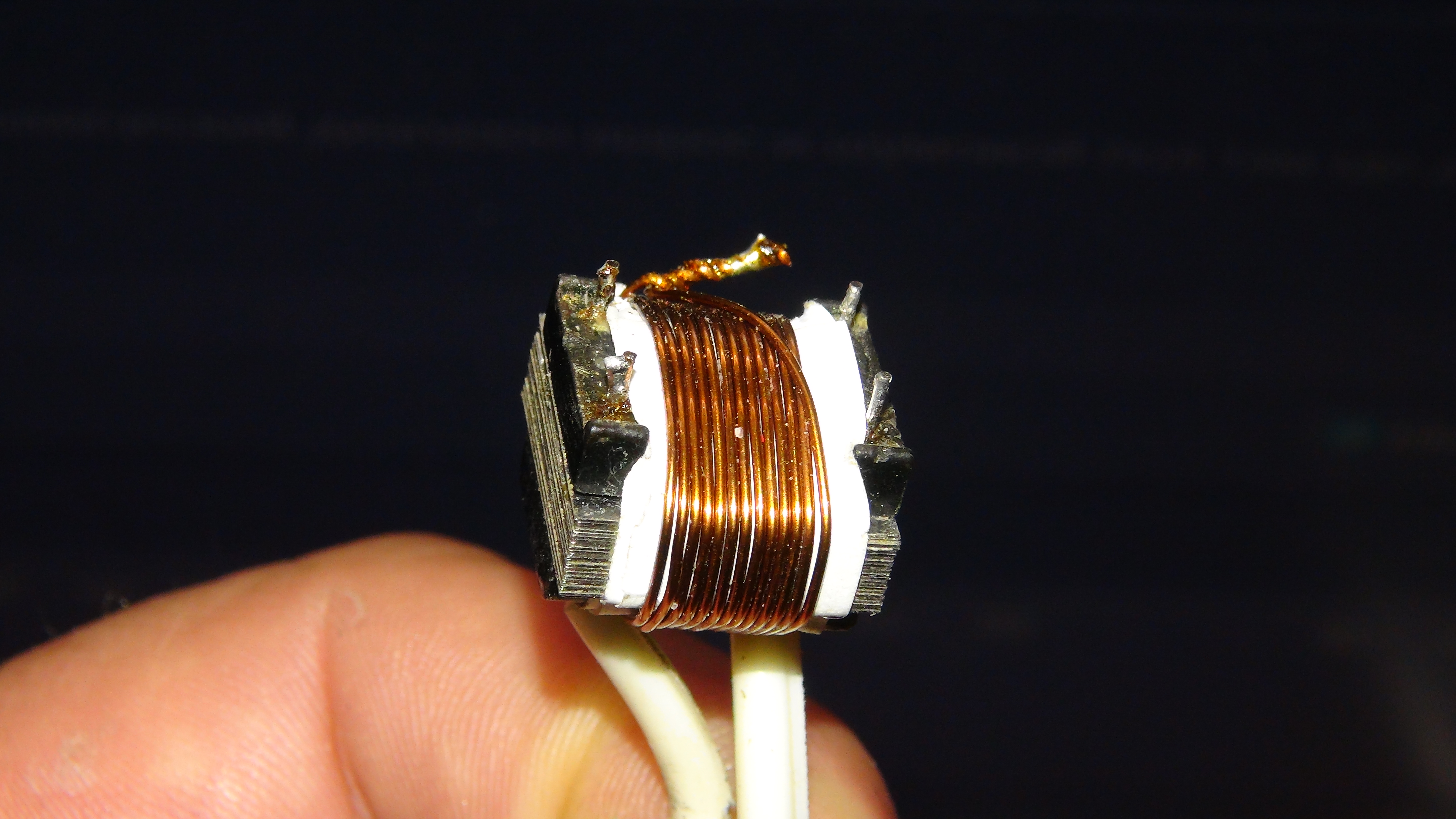

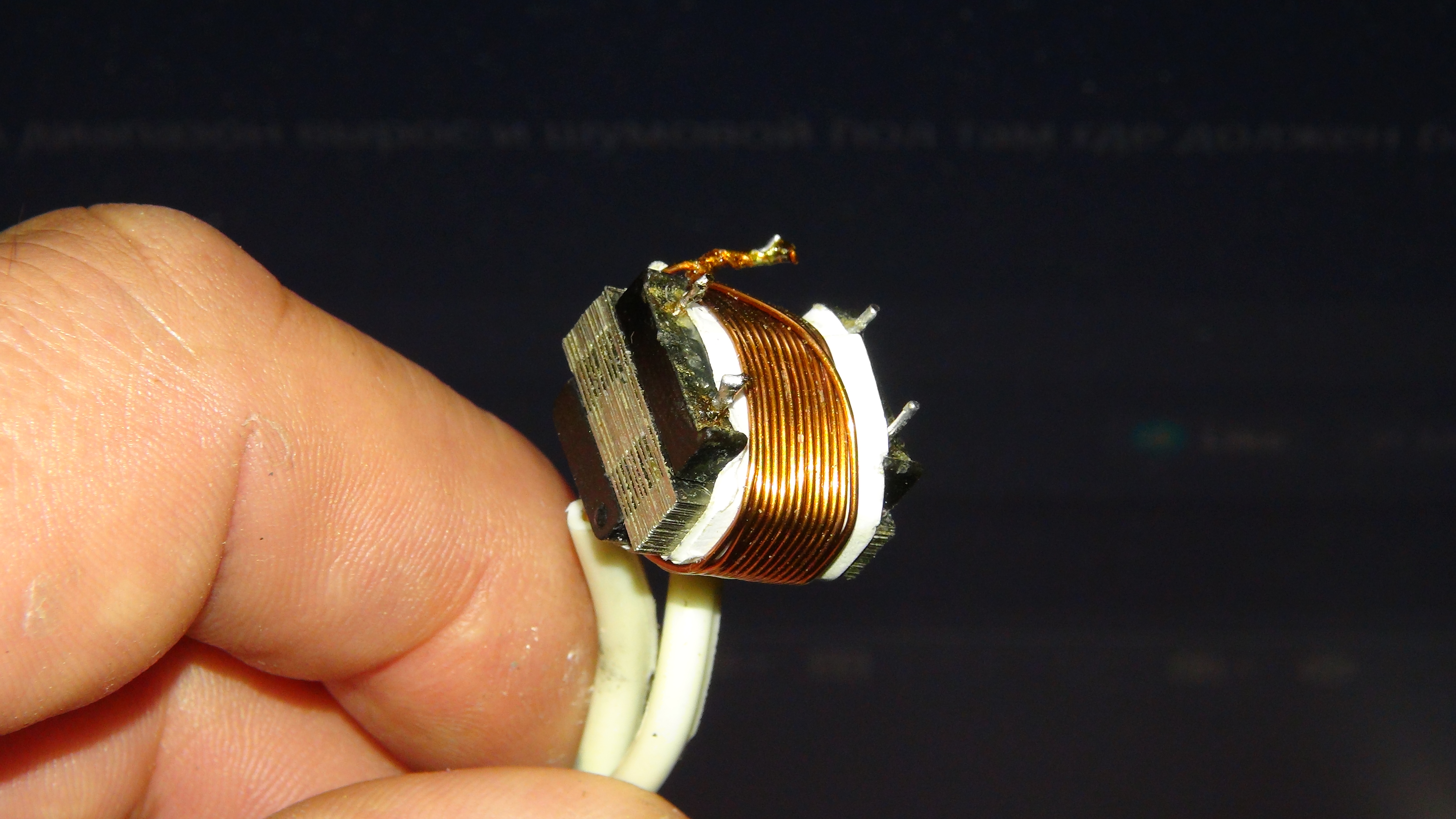

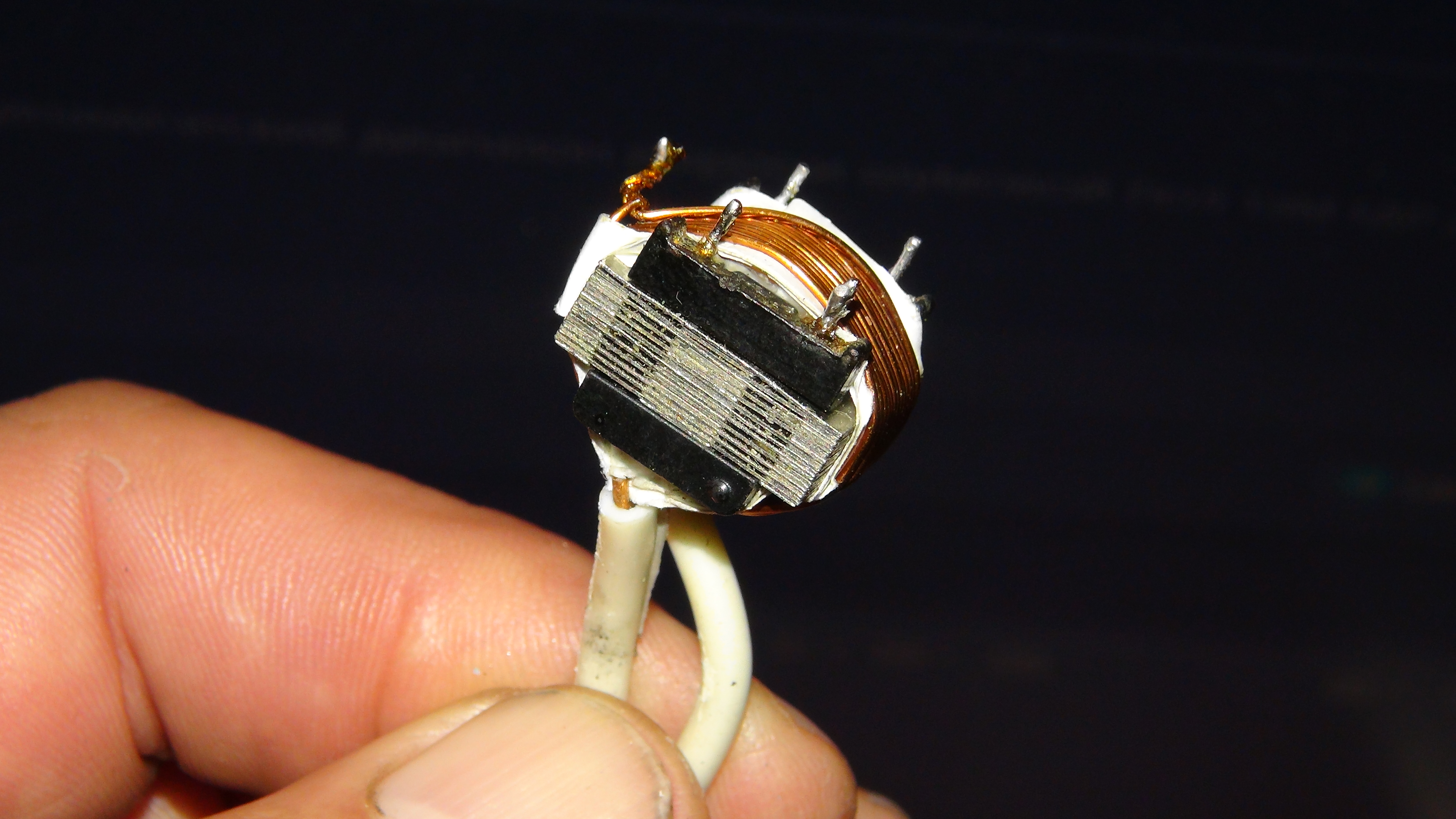

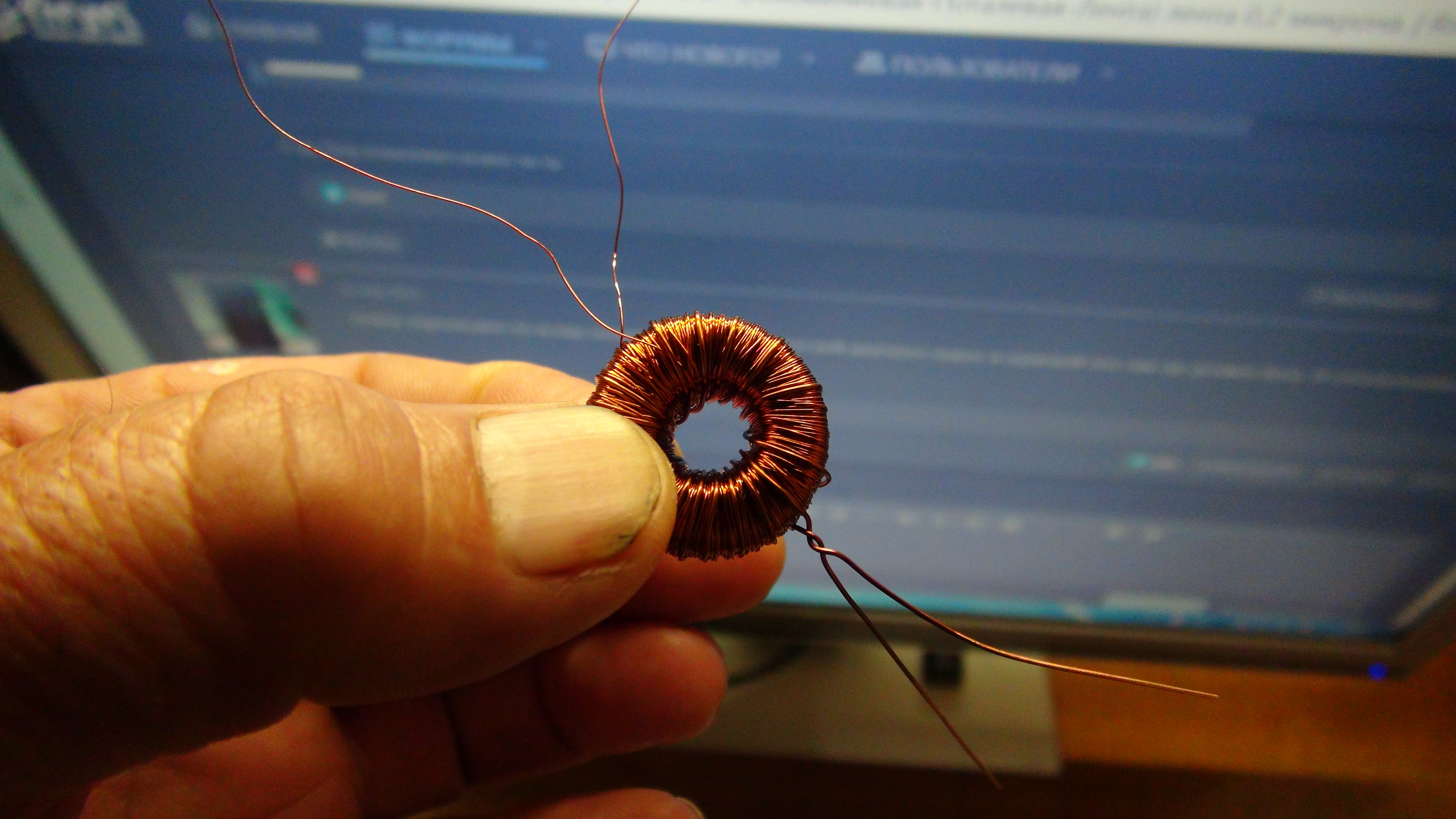

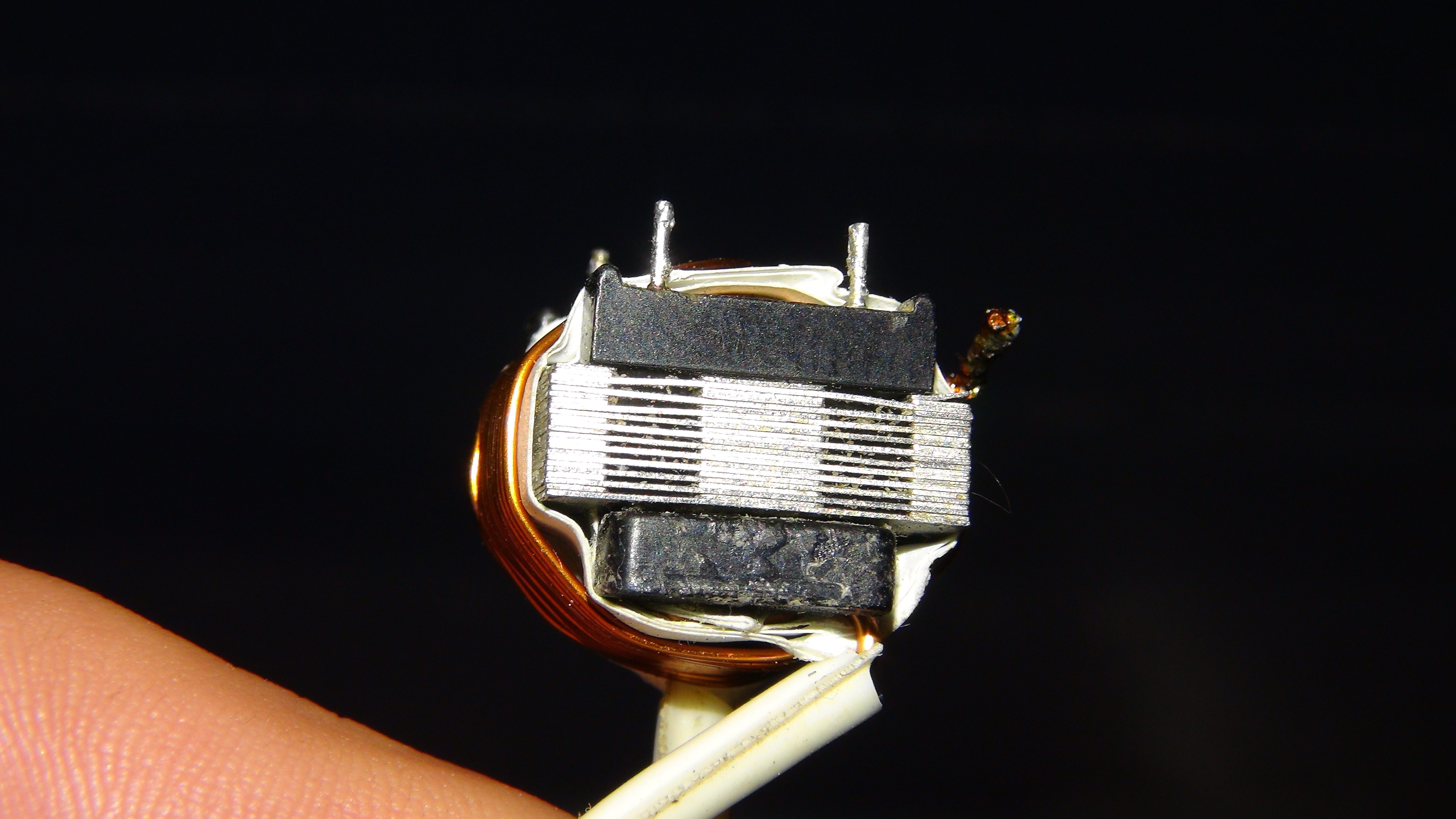

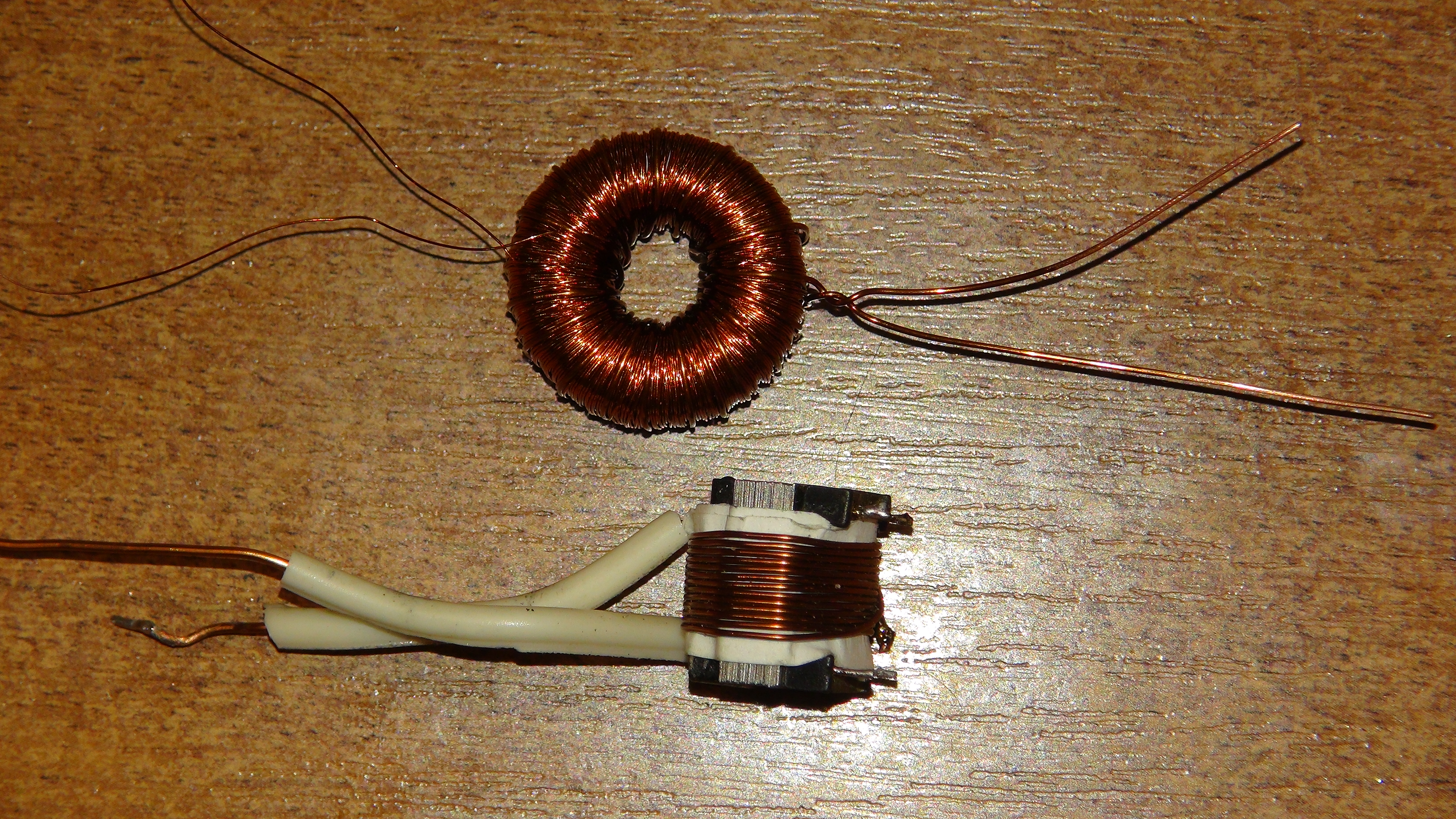

Трансформатор Ваш получил. И фото для сравнения моего трансформатора с железом от микрофона МД-47 на который делал запись.
Всё понял с одного раза.
В этой теме больше ничего не буду писать
Дмитрию (Гарин) спасибо.
От самодельного ленточного микрофона звук получил какой хотел.
В этой теме больше ничего не буду писать Дмитрию (Гарин) спасибо.
От самодельного ленточного микрофона звук получил какой хотел.
-- yurkov, зря обижаетесь.
Вот ваш же файл в 9 мегов, уменьшенный. А по объёму - в 30 раз.
И всё прекрасно видно :
Вот ваш же файл в 9 мегов, уменьшенный. А по объёму - в 30 раз.
И всё прекрасно видно :

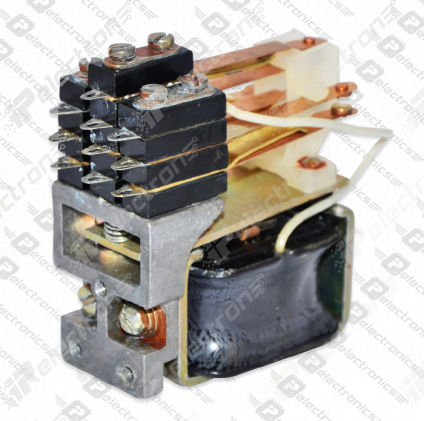

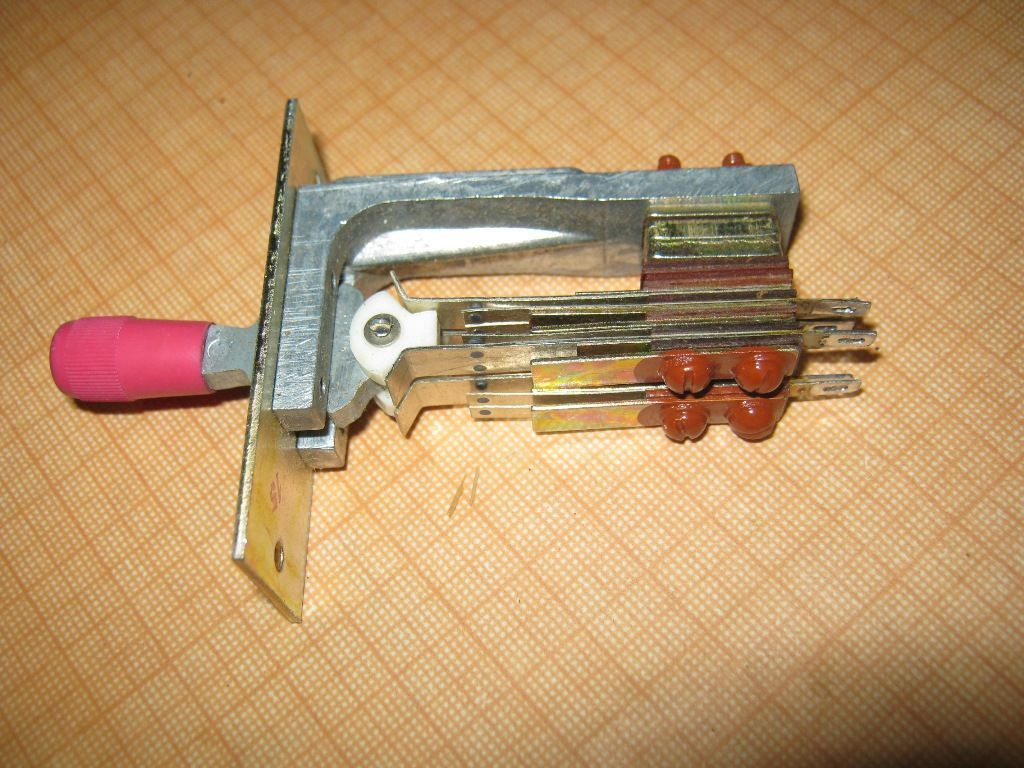

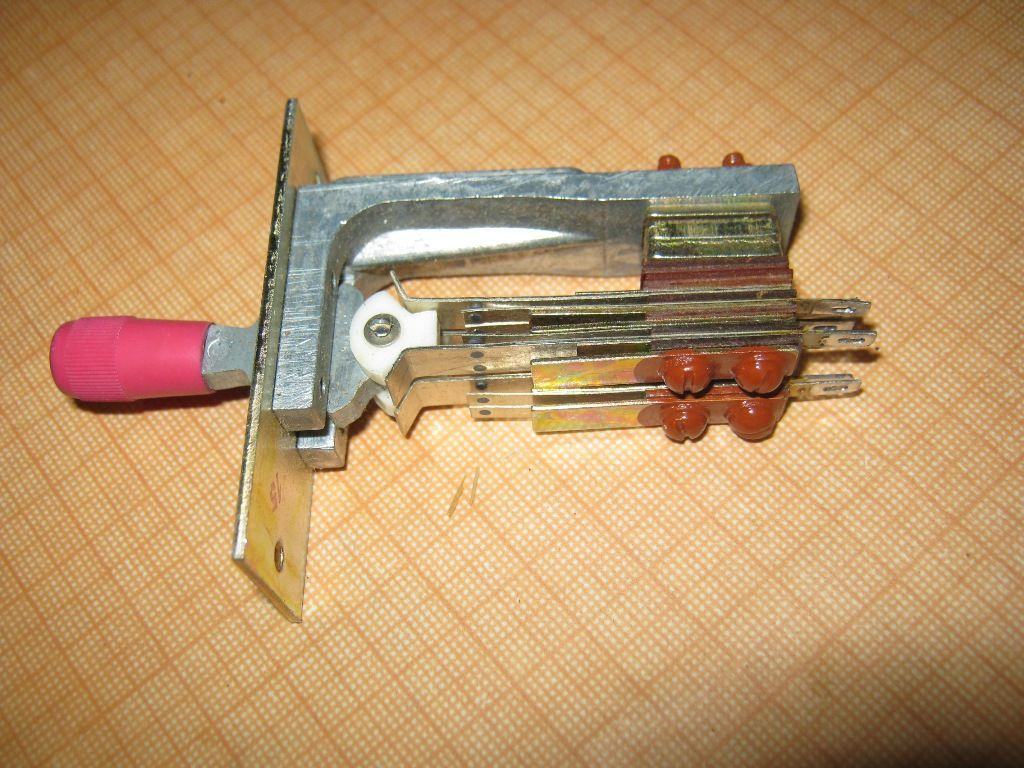

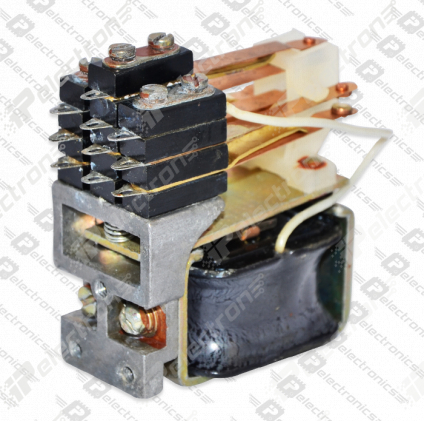

Можно попробовать разобрать ключ телефонный кт-1 или реле совковое типа рпу-2 у которого гибкие контактные пластины-лепестки монтируются к основанию 2 мя винтами. Между двумя отверстиями может лечь лента. Сами лепестки покрываются либо серебром, либо никелем, медью, или сами изготовлены из меди. К этому же лепестку подпаиваются провода первички.
Вложения
По поводу трансформатора, может будет кому интересно. Мотать лучше всего- первичка, потом вторичка, потом снова первичка и снова вторичка. Так уменьшаются потери сигнала. Смысл в том чтобы первичка была максимально окружена вторичкой. Обычно, для максимальной эффективности передачи сигнала, объем меди с учётом всех прокладок выбирают примерно равной как в первичке так и во вторичке. В качестве пермаллоевого экрана чтобы экранировать трансформатор от помех на нч и сч, можно купить трансформатор тока типа УТТ-5, внутри примерно пол кило пермаллоевой ленты толщиной 0.35мм и шириной 20мм. Достаточно чтобы обернуть пол сотни небольших трансформаторов. Лента уже отожжена само собой, и после перемотки естественно она потеряет часть проницаемости, но по прежнему проницаемость будет выше чем у любой стали той же толщины.
