Ребят, ну сколько можно это мусолить - каждый модулярит как он хочет. Я люблю ручками играть даже, ну засудите меня теперь)
отлично получилось - удобно, просто, надежно, мобильно, доступно и даже быстро

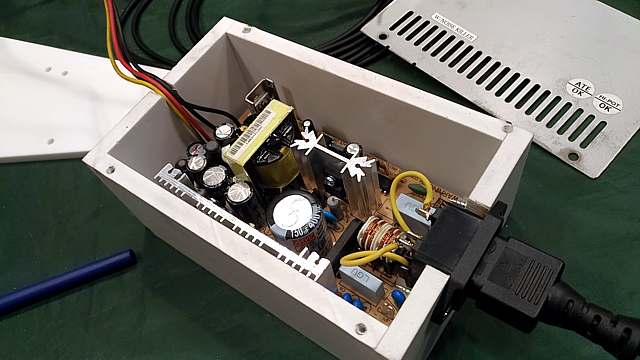

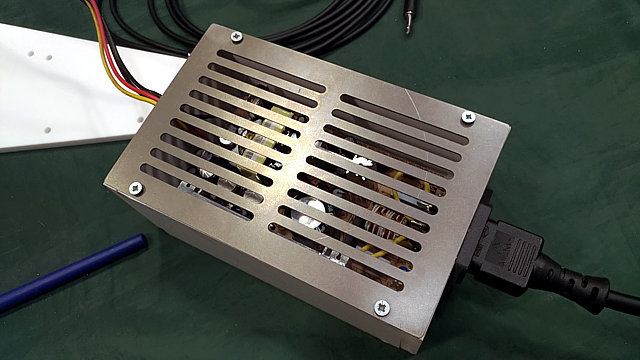

габариты коробки - 150х95х60, можно чуть меньше, т.к. слепил в гараже на коленке из ПВХ 8мм, что под руку попалось (ПВХ, кст, в этом плане удивительный материал - режется ножом, вкл. вырезы под разъемы, клей космофен (ца)- и поделие готово
)если сделать по-человечески на лазере/листогибе из металла, будет 135х80х50 - пока не критично
будет критично - сделаю, чертежи выложу
заказал второй блок - хоть в один ящик 12U ставь, хоть раздельно в 2x6U
Последнее редактирование:

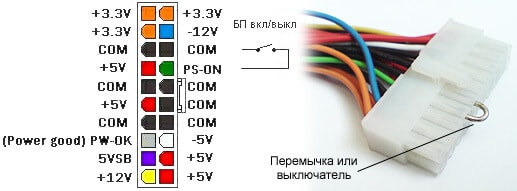

Не забываем про перемычку Обычно зеленый провод.
Обычно зеленый провод.
Можно самому если немного потренироваться. Штекеры, если не ошибаюсь, называются IDC16F, IDC10F. Там провод тупо накалывается на ножевые контакты.
здесь datashit
PT-65-SPEC.PDF
docviewer.yandex.ru
наш блок PT-65B
стоит около тыщи
для юриков можно легко наличие найти (жду счет)
для физиков проблематичнее
Последнее редактирование:
ну это у кого где )))

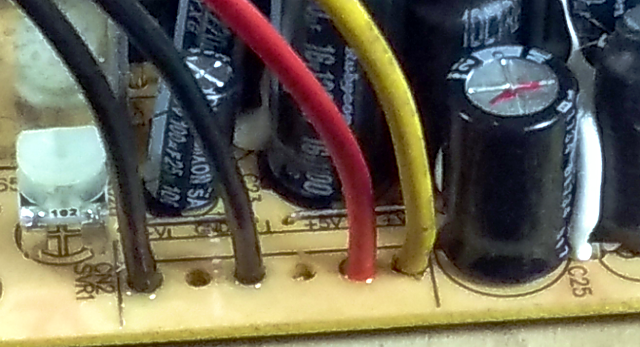

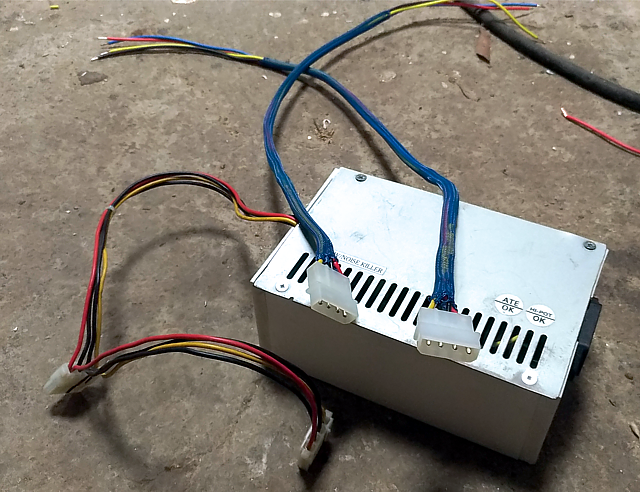

те, что в блок впаивать - из обычных компьютерных блоков, их там два на блок - на 4 шины хватит, в свое время на помойку штук 30 отнес.. кто б знал, что в музыке пригодится

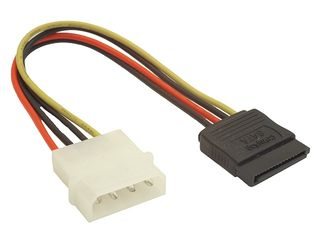

папы к шинам - из любого компа, честно, не знаю, откуда они у меня - нарыл по коробкам
откусываю сантиметрах в 5-10 от разъема с разбежкой (чтобы термоусадка толщину не давала), припаиваю обычные монтажные провода нужной длины нужного цвета, накидываю змеиную шкурку (если через корпус протаскивать)
все
PS^ да, не забывайте, что у меня ОТДЕЛЬНЫЕ боксы, поэтому столько шнурков.. если ящик однообъемник, а на шинах есть "сквозной канал", то достаточно будет одного разъема, дальше уже шины соединять стационарно внутри
Последнее редактирование:
если под обжим, то без навыка как правило недожим получается
для разовых задач, как наша )) куда проще пару шнурков даже в самой крайнем случае купить
но обычно у любого, кто хоть раз комп собирал-разбирал, такого добра всегда найдется в дежурной коробке
я про шлейф между модулем и шиной. там просто кабель накалывается. а те что на рисунке выше, да обжимка нужна. но можно пропаять, а потом пассатижами. это если нужно нестандартной длины сделать. а так да, в кладовке чего только нет.
в ветке про томанн/мюзикстор человек вопрос задал про предоставление ИНН и пр. при заказе
на самом деле, есть такой пункт в таможенных правилах, с одной из моих посылок даже письмо из Столбища пришло о том, что "следует помнить о предоставлении и т.д. и т.п."
покурил яндекс - требование это возникло в декабре 2017 г.
вот все думаю, по какой причине посылка из джуны про..терялась - может из-за этого?
хотя там нормальная бритиш почта, адрес тоже почта, только рашн..
скажите, кто-нибудь делал покупки в джуне в 2018, а лучше в 2019 году?
что-то подобное, типа паспортных данных и ИНН, заполняли?
на самом деле, есть такой пункт в таможенных правилах, с одной из моих посылок даже письмо из Столбища пришло о том, что "следует помнить о предоставлении и т.д. и т.п."
покурил яндекс - требование это возникло в декабре 2017 г.
вот все думаю, по какой причине посылка из джуны про..терялась - может из-за этого?
хотя там нормальная бритиш почта, адрес тоже почта, только рашн..
скажите, кто-нибудь делал покупки в джуне в 2018, а лучше в 2019 году?
что-то подобное, типа паспортных данных и ИНН, заполняли?
сорри, запамятовал, кто в шнейдерсладене покупал?
они трек-номер дают?
а у нас Почтой России доставляется?
хочу сквид купить - он там даже на пару евро дешевле джуны
без трека сыт экспериментами пробная посылка из джуны ползет на новый полный адрес, прямо на меня, но терзают смутные сомнения все равно
PS^ взял таки voltage block ))
в юнайтед мюзике, единственный модуль у них в наличии был, остальное все под заказ
по цене - на тыщу дороже, чем если бы заказывал в томане, зато здесь и сейчас
они трек-номер дают?
а у нас Почтой России доставляется?
хочу сквид купить - он там даже на пару евро дешевле джуны
без трека сыт экспериментами
пробная посылка из джуны ползет на новый полный адрес, прямо на меня, но терзают смутные сомнения все равноPS^ взял таки voltage block ))
в юнайтед мюзике, единственный модуль у них в наличии был, остальное все под заказ
по цене - на тыщу дороже, чем если бы заказывал в томане, зато здесь и сейчас
Hi Denis,
Yes we send with tracking!
==============
Такой вопрос
Synthesis Technology E352 Cloud Terrarium имеет ли смысл иметь ВМЕСТЕ с хондой
Много ли 352-й может, что не может хонда и может ли хонда что-то, что не может 352-й
У хонды три волны месятся, у 352-го, как я понял, две
Хонда клевая, 352-й навороченный
послушал трек один с 352-м - ну очень классно
но готовить сложнее - меню и все такое
Yes we send with tracking!
==============
Такой вопрос
Synthesis Technology E352 Cloud Terrarium имеет ли смысл иметь ВМЕСТЕ с хондой
Много ли 352-й может, что не может хонда и может ли хонда что-то, что не может 352-й
У хонды три волны месятся, у 352-го, как я понял, две
Хонда клевая, 352-й навороченный
послушал трек один с 352-м - ну очень классно
но готовить сложнее - меню и все такое
может по той же как у меня в свое время потерялись кеды из штатов прямо на нашей сортировке местной, через полтора года - внезапно пришла посылка разорванная сбоку, с бумагой и без ботинок))) продавец мне компенсировал тогда заказ почти моментально. не исключены варианты потерь почтовиками

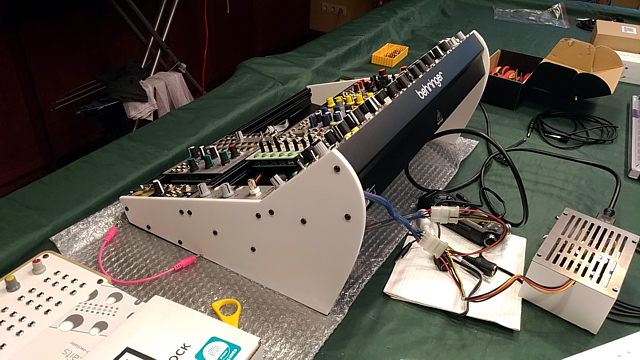

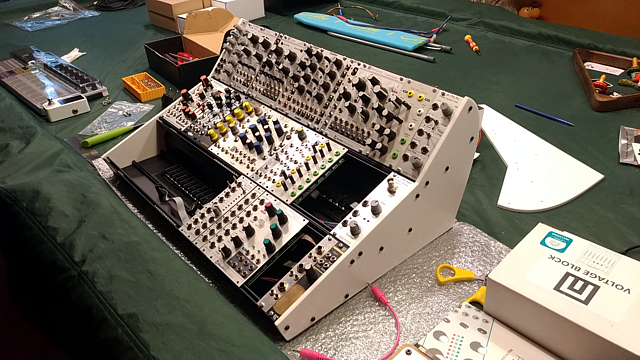

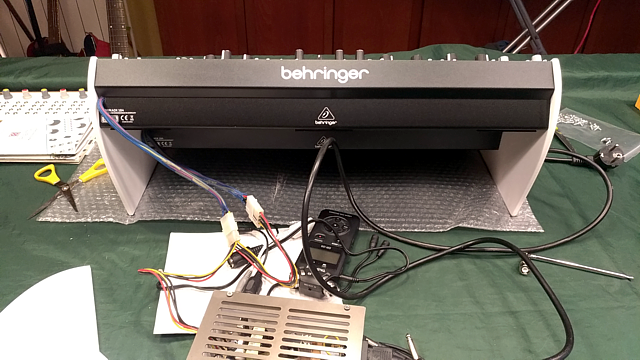

развитие системы
как-то так на данном этапе
на БП новую крышку поставил
боковины под три бехробокса вырезал из каких-то остатков акрилового камня (типа Старон и т.п.), толщину взял 6 мм, более чем достаточно, 12 все таки тяжеловато, да и излишне, хотя визуальнее может и прикольнее
дерево не стал использовать, показалось, что в данном исполнении как-то более модерново, с налетом хайтека, будет
наверное, все свои бехростойки на данный вариант переведу - и в ширине выиграю около 4 см и вид будет куда элегантнее

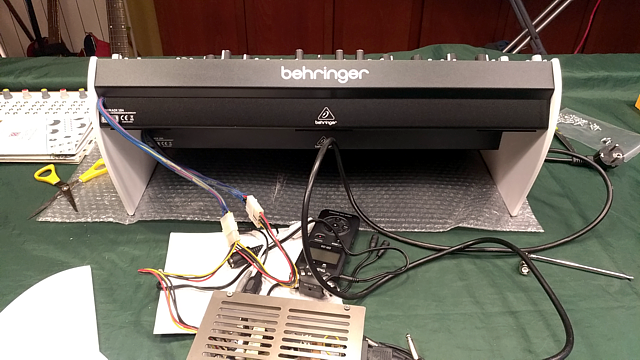

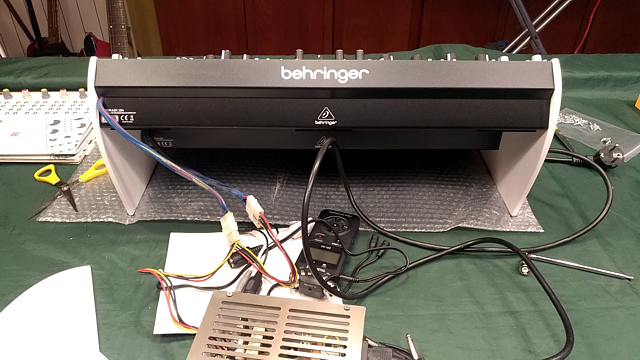

сзади выглядит просто убойно!
если БП оставить выносным (я-то планировал внутрь убрать и закрыть фальш-стенкой, выведя на нее выключатель), то очень свежая, воздушная конструкция, элегантная и "легкая", в т.ч. за счет контраста угловатых форм боксов и плавного очертания боковин
черные винты специально не стал красить, имхо, есть в этом свой шарм
два первых этажа оставил в одной плоскости
над плоскостью модулей пару мм бортик оставил для ощущения законченности
как-то так на данном этапе
на БП новую крышку поставил
боковины под три бехробокса вырезал из каких-то остатков акрилового камня (типа Старон и т.п.), толщину взял 6 мм, более чем достаточно, 12 все таки тяжеловато, да и излишне, хотя визуальнее может и прикольнее
дерево не стал использовать, показалось, что в данном исполнении как-то более модерново, с налетом хайтека, будет
наверное, все свои бехростойки на данный вариант переведу - и в ширине выиграю около 4 см и вид будет куда элегантнее
сзади выглядит просто убойно!
если БП оставить выносным (я-то планировал внутрь убрать и закрыть фальш-стенкой, выведя на нее выключатель), то очень свежая, воздушная конструкция, элегантная и "легкая", в т.ч. за счет контраста угловатых форм боксов и плавного очертания боковин
черные винты специально не стал красить, имхо, есть в этом свой шарм
два первых этажа оставил в одной плоскости
над плоскостью модулей пару мм бортик оставил для ощущения законченности
Вложения
Последнее редактирование:
здорово получается)
а как в бехробоксах шины закрепил? там что то есть под крепление? Я вот иду к тому же, но в вертикальном исполнении - ящик с минимальной глубиной нужной и с уклоном небольшим, с перелом аналогично верхнего уровня в четкую вертикаль..
пс: я тут понял одну вещь.. на днях лопнули у меня сосуды в глазах, я теперь как вампир с кровавыми глазами, на фоне долгой работы и втыкания в комп и модулярный ящик с подсветкой (додумался в свое время сделать красиво - засунул внутрь ленту ЛЕД).. Раньше нравилось, но сейчас - буду убирать в ящике фоновую ЛЕД-подсветку, а так же главное - поотключаю в модулях подсветку CV дырок. Глаза надо беречь.
а как в бехробоксах шины закрепил? там что то есть под крепление? Я вот иду к тому же, но в вертикальном исполнении - ящик с минимальной глубиной нужной и с уклоном небольшим, с перелом аналогично верхнего уровня в четкую вертикаль..
пс: я тут понял одну вещь.. на днях лопнули у меня сосуды в глазах, я теперь как вампир с кровавыми глазами, на фоне долгой работы и втыкания в комп и модулярный ящик с подсветкой (додумался в свое время сделать красиво - засунул внутрь ленту ЛЕД).. Раньше нравилось, но сейчас - буду убирать в ящике фоновую ЛЕД-подсветку, а так же главное - поотключаю в модулях подсветку CV дырок. Глаза надо беречь.

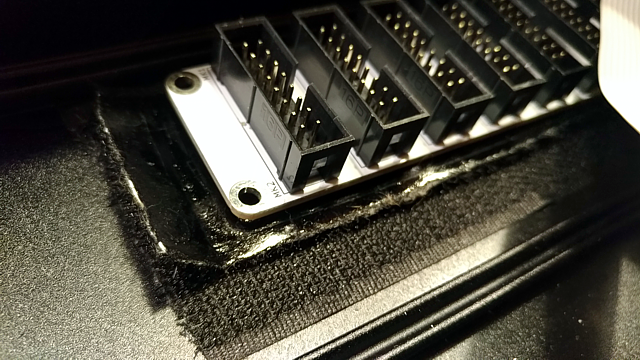

купил в томане сто лет назад за три копейки ленту-липучку (для педалей, 3 м)
на нее и посадил - в любой момент можно снять-вытащить (правда, аккуратно, не за край)
держится хорошо, острые контакты не прокалываются
хотел приклеить кусочек диэлектрика и к нему присаморезить, но сейчас этот вариант все больше нравится
понимаю, что колхоз, но работает
ни разу не спрашивали. последний раз заказывал в ноябре прошлого года.
Один раз почему-то отправили DHL вместо Почты, вот тогда посылка обратно к ним вернулась. Я пытался выяснить, вроде не из-за ИНН.
Круто! С белыми боковинами и черным бехром вообще космос
Последнее редактирование:
я бы побоялся в будущем снимать, только под феном с нагревом - ибо плата шины отойдет с расслоением и разрывом дорожек на плате в легкую
По поводу ИНН, я пару лет назад когда ввели - судорожно везде писал в магазины, на ибей просьбу указать мой ИНН, так как в теории могли развернуть. Потом как то забил и перестал указывать - проблем не было.
ТNT однажды позвонили или на почту писали - попросили указать ИНН, указал по запросу и все. Уже и забыл об этом требовании.
спс, тронут
если заморочиться, можно фрезернуть зенковку, чтобы винты утопить и сделать декоративную накладку
под что угодно.. хоть под джинсу (во, идея!!! возможности есть)
но пока не понятно, сколько этажей будет, либо 2х2, либо 1х4 - место на столе катастрофически тает
Последнее редактирование:
не, вообще вопросов нет, много раз снимал-ставил
там если за край отрывать, больше боишься, что сломается
а по всей длине постепеннно "отщелкнуть" - на ура
======
ааа, понял... ты наверное, подумал, что плата ОТ клеевого слоя отрывается
не
плата снимается ВМЕСТЕ с ответной частью липучки
аналогично
но вопрос постоянно всплывает
да и из Столбища бумага пришла.. все забываю сфоткать и на ветку профильную положить
недели не прошло, заказал модуль у EricaSynths, всё без ИНН, там отправили жду.
я тут отпилить ровно не могу, а у Вас фреза
дык велкам - чертите, высылайте, забирайте
пилить-то оно всяко сложней ))
и секвенсор и квантайзер и плюшки.. коржи можно выбрасывать (почти шучу)
еще не изучал.. так, накрутил по интуиции пробничек - проникся
PS^ заказал таки squid!!! с треком! надеюсь, скоро заценим
в Брянске растаможился, наконец, многострадальный blinds,
заказал еще poly2, warps и ...... четвертый бокс
(хорошо, жена в отъезде - кот из дома, мыши в пляс)
на авите есть варигейт 8+ за 26.. думаю, мне за 25 отдали бы, я у этого человека допферы забрал
но хз... непонятно, надо ли оно, столько барабасов дома и так
мануал почитаю, наверное
Последнее редактирование:

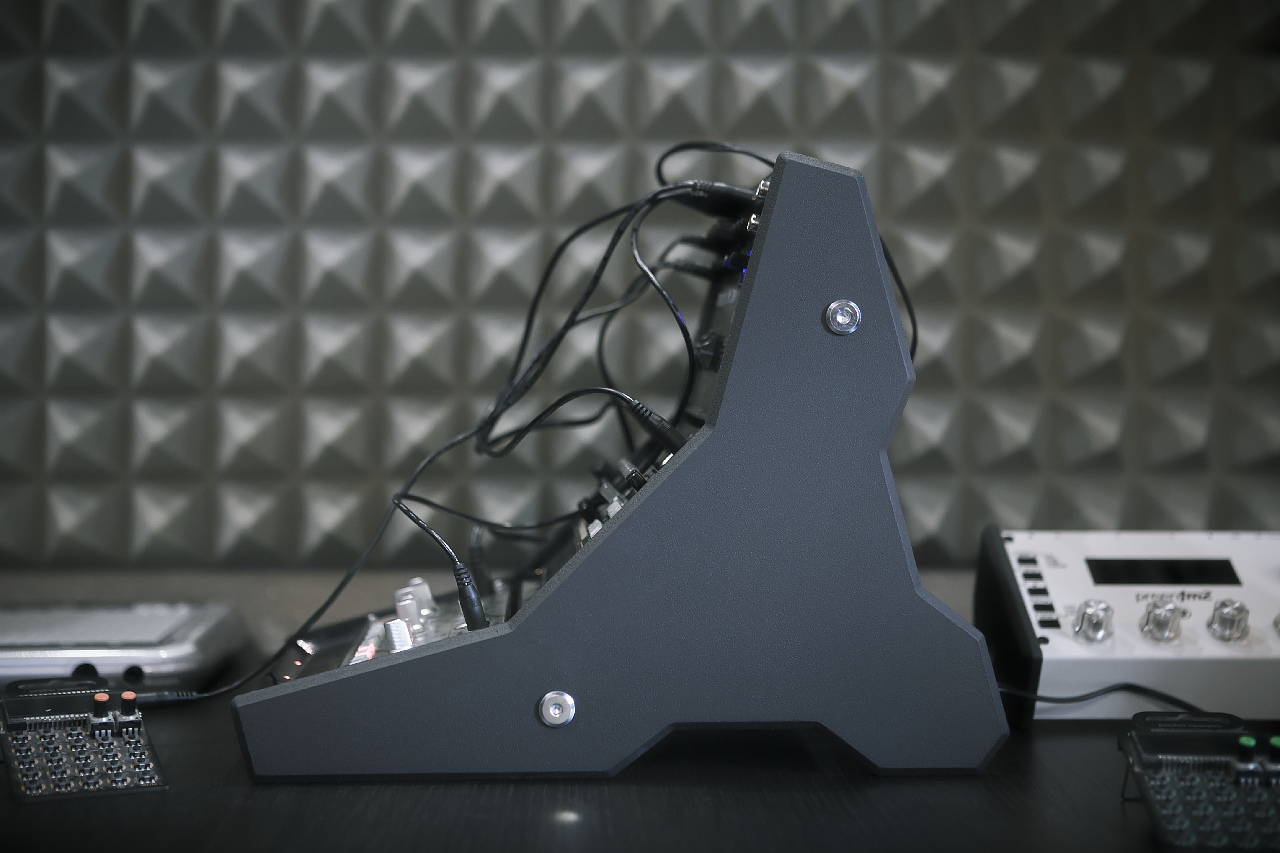

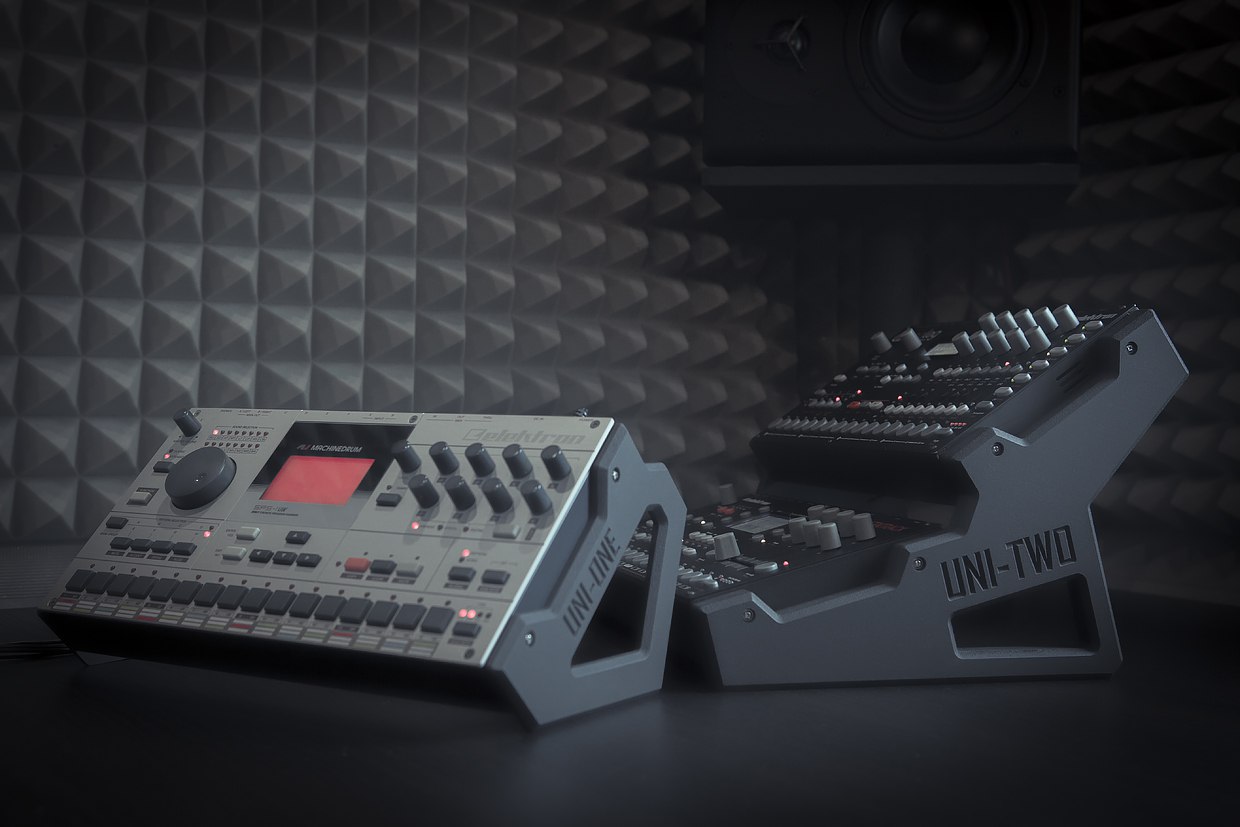

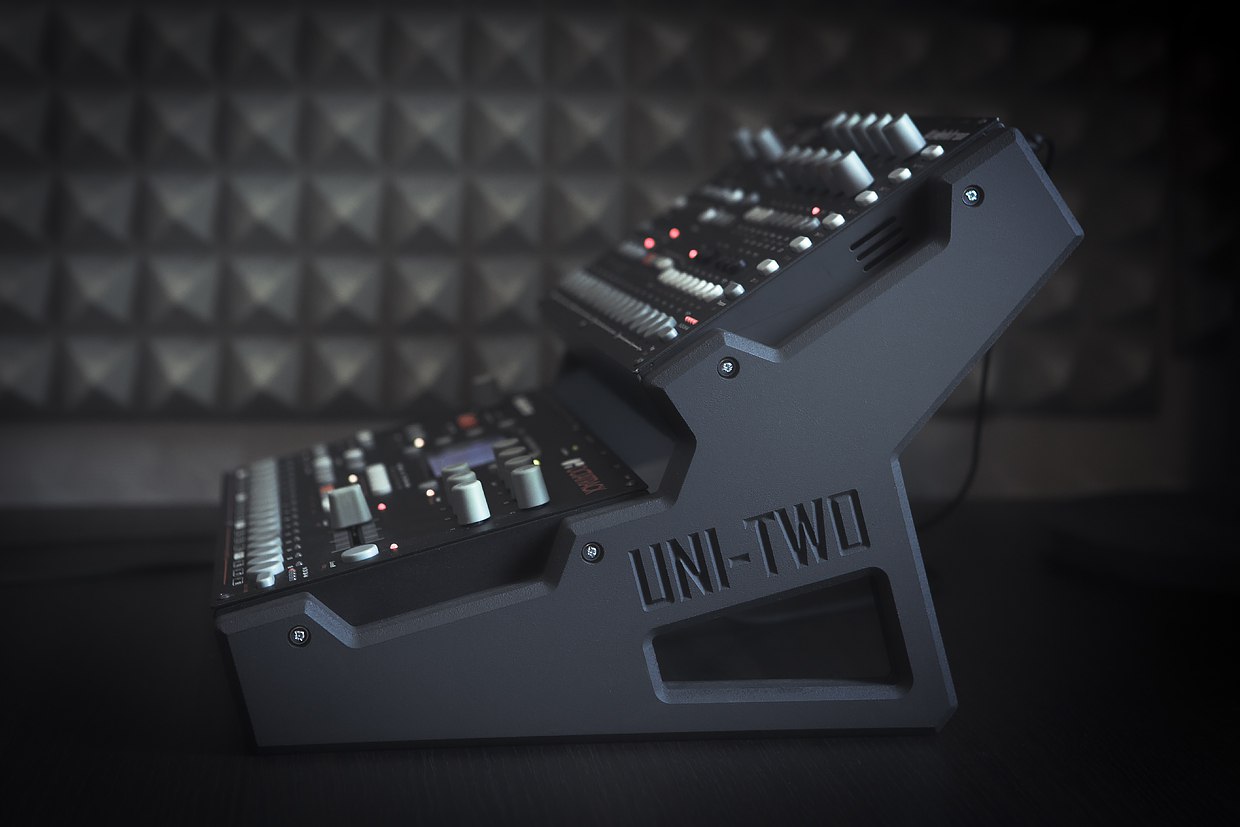

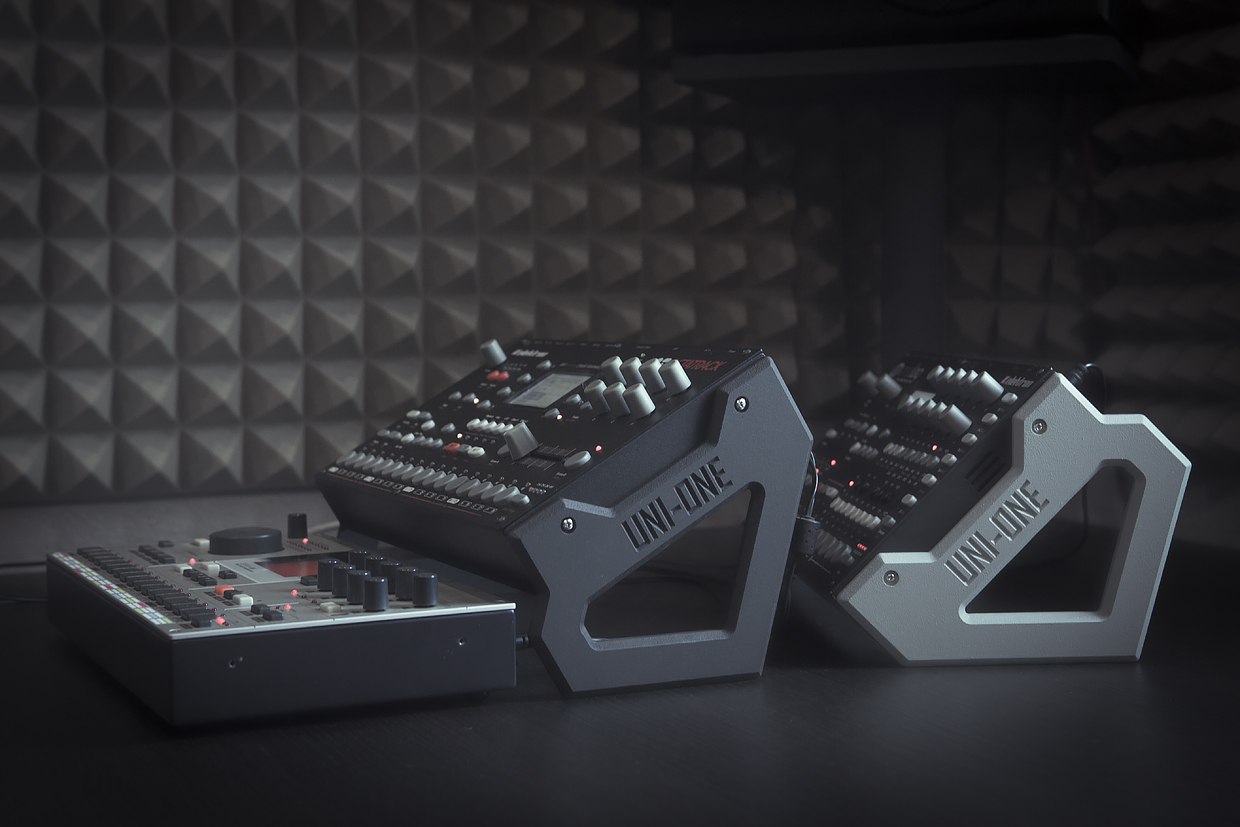

Похвастаюсь... тоже всякие боковушки и стенды делал ))
даже такие ))
даже такие ))
ну ваще феншуй!
я-то все как-то более спонтанно, из чего под рукой окажется
надо будет тоже на финишной прямой выпендриться
Если есть деньги то можно. 352 больше всяческих движков, но звучит совсем иначе. Он мягкий. Того агрессивного цифрового звука, что выдает хонда ,с него не получить. И, не знаю как сейчас, но когда я его крутил, его морфинг был 2д,в отличие от 3д хонды.
Но зато у него классный режим облачный, легко грузить свои волны (в отличие от хонды можно с одной карточки разные комплекты грузить), есть какой-то интересный детьюн режим, может быть даже сэмплером... В общем такой комбайник неплохой. Но хонду не заменит. Как, впрочем, и хонда его.
