Самодельный MIDI Controller

А не пробовал в SMD-исполнении искать, хотя бы в СОИКе?

P.S.: А про "зеркально" не я спрашивал. :victory:

Ну не ты значит до тебя котото спрашивал ))
Оптопар в SMD такого типа не встречал.. так как прибор то оптический врятли его можно поместить в SOIC... кстати даже на многослойной EMU0404PCI оптопара в дипе.

  • Like
Реакции: 3BYK
Кстати, "хитрая" какая-то оптопара. Зачем на неё питание подавать?

А меня вот драйвера интересуют. Там они и VCP, и D2XX. Какие выбирать? Так понял, последние работают быстрее. Зачем тогда первые?
Твой-то какой? D2XX, вроде?
А ещё помню, упоминалась специальная утилита, для конфигурации м/сх (в частности смены стандартного названия на то же USB-MIDI).

General Dead - AN2131SC from Cypress найти невозможно, сам хотел сделать такой, а продукция FTDI оказалась доступна и весьма популярна.
да, согласен, хотя меня такой кривой миди юсб не интересует, возможно в будующем Моту 8х8 возьму.
Кстати а у Ямаха СВХ драйвер мультиклинтный?

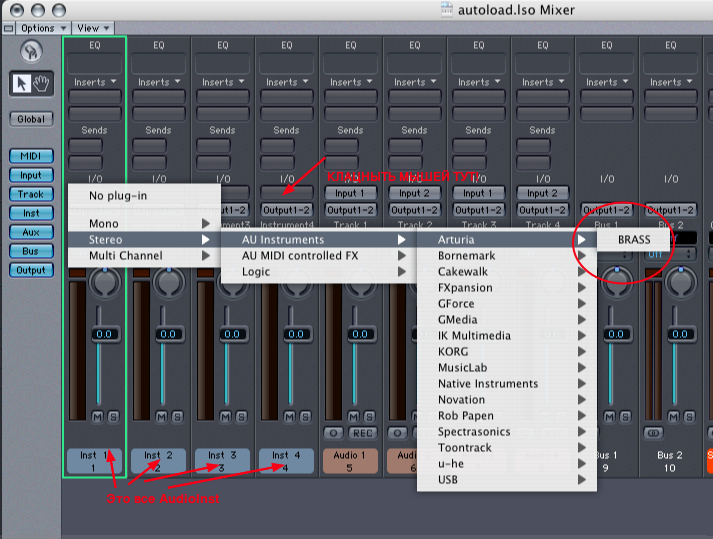

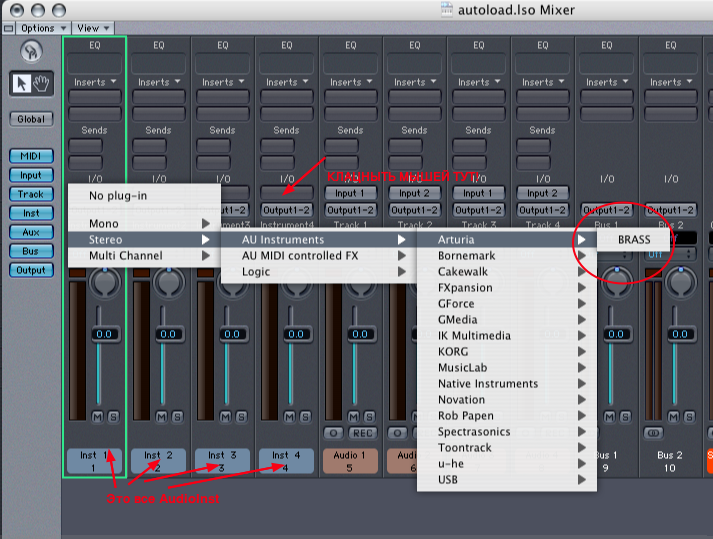

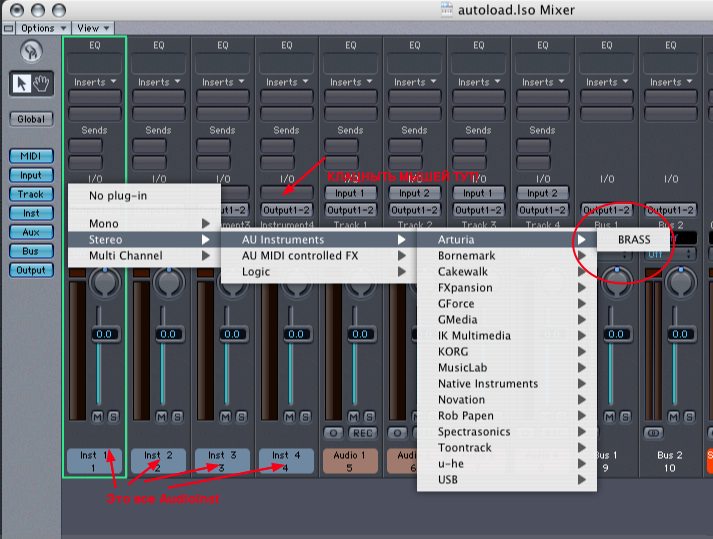

и кстати к чему эти фотки? что за девайс? ))
это известный глюк форума, я фоток не выкладывал, это сам движ форума что-то влепил

  • Like
Реакции: ssnikanor
Ребят! Я преклоняюсь пред вами! Поддерживаете жизнь в этой ветке с 2006 года! Я постарался прочитать все сообщения с самого начала. С переходами по ссылкам ушло два дня :). Нашел МНОГО полезного. По-сути это пожалуй единственный вменяемый источник информации в рунете на заданную тему. Спасибо!
Обидно, что геройски начавший эту тему здесь General Dead в итоге склонился к покупке фирменных изделий. Я наоборот - пользовался "фирмой", а сейчас загорелся сделать свой девайс. К тому же мне уже 30 скоро а свой midi-контроллер я все еще и не собрал :)
Надеюсь через какоето время смогу выложить фото своего детища.. но до этого - заказать детали, спаять программатор, научиться программировать, собрать контроллер - вобщем много интересного еще предстоит :)
General Dead, Gregory, serge_d...и все все все!
Еще раз спасибо что вы есть и делитесь знаниями!

Кстати, "хитрая" какая-то оптопара. Зачем на неё питание подавать?

А меня вот драйвера интересуют. Там они и VCP, и D2XX. Какие выбирать? Так понял, последние работают быстрее. Зачем тогда первые?
Твой-то какой? D2XX, вроде?
А ещё помню, упоминалась специальная утилита, для конфигурации м/сх (в частности смены стандартного названия на то же USB-MIDI).

По питанию для оптопары - там транзисторы внутри, тоесть можно сказать что это "активная" оптопара.
Какие я взял драйвера не помню вроде D2XX...
кстати чтоб вы не искали вот две полезные утилитки:

FTClean.zip - удаляет начисто c компьютера драйвера FT232R, может пригодиться.
MProg3.5.zip - прога для прошивания EEPROM FT232R.


Вложения

Последнее редактирование:
Дык, жми кнопку. :blush:
вобщем много интересного еще предстоит
А с чего начать решили, ПИК, АВР? Программатор, для ком-порта, есть у меня на сайте. По ПИКам могу подсказать очень толковый самоучитель.

там транзисторы внутри
Транзисторы внутри у всех транзисторных оптопар. :mosking: Судя по даташиту, там между выводом коллектора и тем который на питание подключается, стоит диод в обратной полярности. Т.е. видимо эти оптопары предназначены, для коммутации индуктивных нагрузок (типа реле).

А утилиту для прошивки до установки драйверов запускать надо? В старой помню говорили, что надо ещё и сами файлы потом править, а здесь?

Кстати, мой девайс где видел, на моём сайте, или в "Радио" (а так же "сдутые" с "Радио")? Просто в журнале статью здорово отредактировали.
Кстати, сколько экземпляров собрал? Там МК работает на частоте выше максимально гарантируемой. Все мои чипы "завелись" без проблем, вот я и ищу, у кого не так. :wink:

  • Like
Реакции: ssnikanor
.........

А утилиту для прошивки до установки драйверов запускать надо? В старой помню говорили, что надо ещё и сами файлы потом править, а здесь?

Кстати, мой девайс где видел, на моём сайте, или в "Радио" (а так же "сдутые" с "Радио")? Просто в журнале статью здорово отредактировали.
Кстати, сколько экземпляров собрал? Там МК работает на частоте выше максимально гарантируемой. Все мои чипы "завелись" без проблем, вот я и ищу, у кого не так. :wink:

Как нужно незнаю но я запускал после установки дров на виртуальный компорт.. всё сработало.

Девайс твой видел на http://eldigi.ru/site/comp/10.php )) интересная статья!
Ща зашёл на твой сайт интересный проэкт тонгенератора, вот ещё похожий проэкт http://code.google.com/p/4bitsynth/

Последнее редактирование:
Дык, жми кнопку.
Готово :thank_you2:

А с чего начать решили, ПИК, АВР? Программатор, для ком-порта, есть у меня на сайте. По ПИКам могу подсказать очень толковый самоучитель.
Поскольку никакого опыта и знаний у меня пока не накоплено то с чего начинать мне все равно. Начну по всей видимости с AVR потому как попался такой ресурс (удалено по просьбе г-на Gregory :)) - там вроде как все расписано и разжевано очень доступно. А это самое главное для начинающего - не утопить своё стремление в болоте непонимания.
Программатор мне понадобится скорее всего для USB, поскольку на моем ноутбуке ничего кроме USB и FireWire нет.
За подсказку толкового самоучителя по PIC тоже буду признателен!

Последнее редактирование:
попался такой ресурс
На самом деле, ничего там нет, кроме ссылок. Очень известный ресурс многоликого г-на ЭйЦвейДрея, который всех уже задолбал своими ссылками (он на них деньги зарабатывает). На всех приличных радиофорумах, за подобные ссылки банят сразу.

Если же Вы и есть очередной клон в/у индивида, то это даже интересно. Раньше он только по радиофорумам ходил.
Если же нет, ни в коем случае не ходите по в/у ссылке, и удалите её из своего поста.

Для ПИКов же есть самоучитель: http://www.ikarab.narod.ru
Начальная часть, для первоначального "въезда" там бесплатно. Остальное - за деньги, но оно того стОит.

Последнее редактирование:
Поскольку никакого опыта и знаний у меня пока не накоплено то с чего начинать мне все равно. Начну по всей видимости с AVR
Правильный выбор, если гуглем пользоваться умеете то найдете немало нужной инфы, книги , примеры и т.д.
Самый лучший форум по микроконтроллерам и прочейэлектронике http://forum.electronix.ru/
Вот сдсь полно проектов на АВР, включая всякие МИДИ девайсы
http://www.avrfreaks.net/
Аппаратный отладчик JTAG для АВР контроллеров, очень настоятельно рекомендую сделать его!
http://pol-sem.narod.ru/AVRminiICE/jtag.htm

Gregory, Я не ориентируюсь в интернет тусовке электронщиков :) и кто такой ЭйЦвейДрей понятия не имею. Кстати ссылку на его ресурс я по-моему в этой ветке и обнаружил. Если так просите - ссылку конечно удалю.
А Вы заказывали диск на сайте http://www.ikarab.narod.ru ?

Последнее редактирование:
Самый лучший форум по микроконтроллерам и прочейэлектронике http://forum.electronix.ru/
Вот сдсь полно проектов на АВР, включая всякие МИДИ девайсы
http://www.avrfreaks.net/
Аппаратный отладчик JTAG для АВР контроллеров, очень настоятельно рекомендую сделать его!
http://pol-sem.narod.ru/AVRminiICE/jtag.htm

Спасибо! Буду изучать.

Всем привет. Озаботился поиском контролера для трактор DJ. Перерыв кучу ресурсов нашел вот это - http://cryptomys.de/horo/V-USB-MIDI/index.html

По моему отличная схемка, вот только не задача - автор забыл выложить hex файл для прошивки МК.Его надо компилить из исходника. Мож кто поможет ? :help:

Его надо компилить из исходника.
А он там есть (потому, как вижу "schematics and demo software")?

По моему отличная схемка
Особенно на листочке в клеточку. :mosking:

P.S.: А вообще, по поводу Атмела, это - к месье женералу. :big_boss:

Всем привет. Озаботился поиском контролера для трактор DJ. Перерыв кучу ресурсов нашел вот это - http://cryptomys.de/horo/V-USB-MIDI/index.html

По моему отличная схемка, вот только не задача - автор забыл выложить hex файл для прошивки МК.Его надо компилить из исходника. Мож кто поможет ? :help:

Возможно поднимался такой вопрос уже в теме... не нашёл. Есть желание в обычный DJ микшер добавить midi начинку. Это качественные материалы и привычные ощущения для управления Traktor и другим софтом. Есть решения?

Есть желание в обычный DJ микшер добавить midi начинку. Это качественные материалы и привычные ощущения для управления Traktor и другим софтом. Есть решения?
купить спец контроллер для трактора, потому как разработать и вделать в микшер будет затратнее.


Вложения

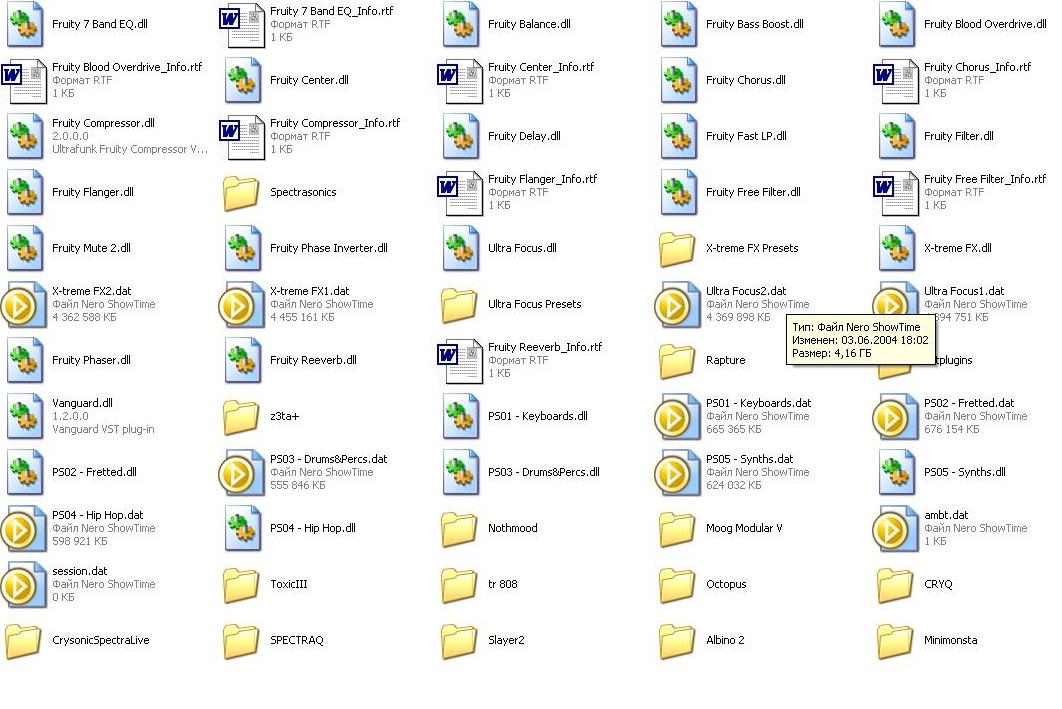

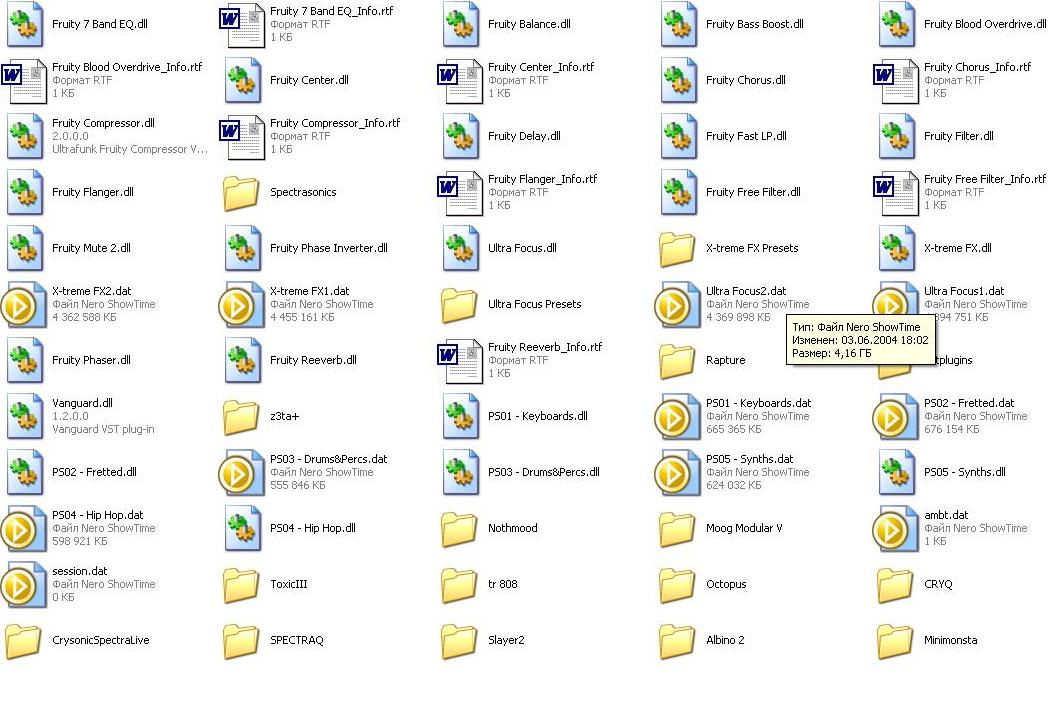

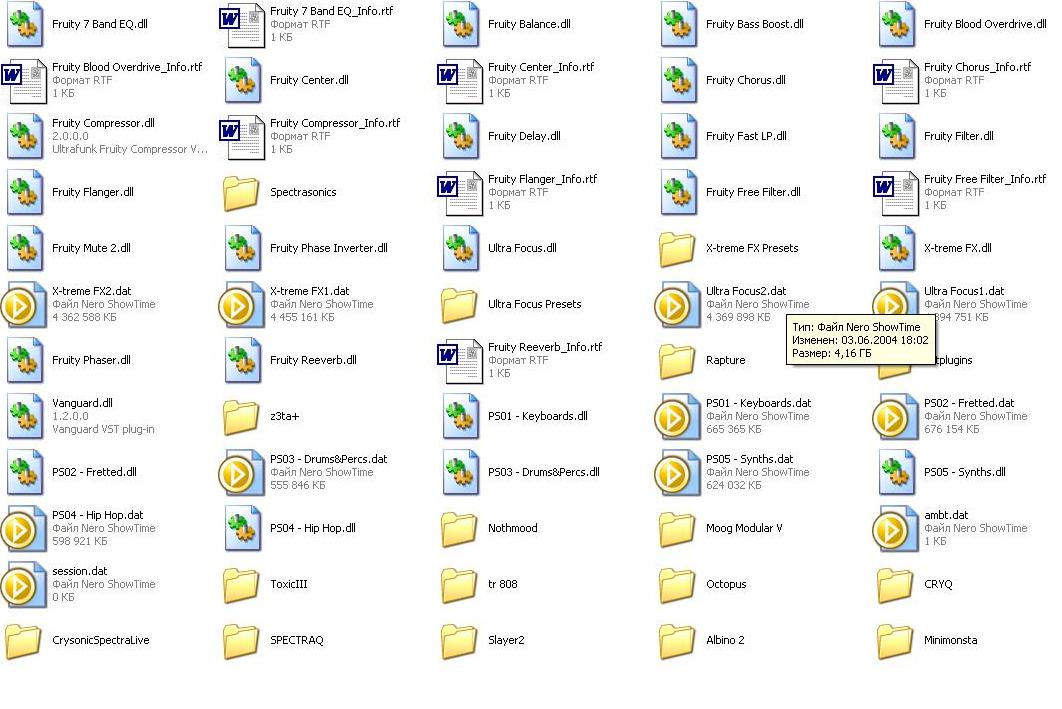

  • VST.JPG
    119,8 KB · Просмотры: 172
Прочитал первые 40 страниц топика, и меня смутила такая вещь: во многих постах пишут "выкладываю то, выкладываю это", но реально атачи присутствуют только у самого первого поста, а судя по описаниям выкладывали интересные вещи... я собираюсь собрать контроллер по схеме предложенной автором, но меня интерисует, кто нибудь дорабатывал эту схему? делал на неё более 8 ручек? Для моих целей 8 это крайне мало, а знаний по теме не ахти, по готовой схеме могу собрать, но разрабатывать это уже сложновато ( Сейчас уже склонился к мысли купить мидимержер на 4 входа и спаять 4 контроллера на 8 крутилок, в итоге 32 будет ) Может поделитесь более емкими схемами?

А он там есть (потому, как вижу "schematics and demo software")?

Особенно на листочке в клеточку. :mosking:

P.S.: А вообще, по поводу Атмела, это - к месье женералу. :big_boss:

Ну там у фрица в schematics and demo software есть папка firmware, там есть исходниик , мэйкфайл . Но все это почему-то не компилируется. Дивайс USB, именно по этому может заинтересовать кучу народа:yu:

Прочитал первые 40 страниц топика, и меня смутила такая вещь: во многих постах пишут "выкладываю то, выкладываю это", но реально атачи присутствуют только у самого первого поста, а судя по описаниям выкладывали интересные вещи... я собираюсь собрать контроллер по схеме предложенной автором, но меня интерисует, кто нибудь дорабатывал эту схему? делал на неё более 8 ручек? Для моих целей 8 это крайне мало, а знаний по теме не ахти, по готовой схеме могу собрать, но разрабатывать это уже сложновато ( Сейчас уже склонился к мысли купить мидимержер на 4 входа и спаять 4 контроллера на 8 крутилок, в итоге 32 будет ) Может поделитесь более емкими схемами?
Да ничего больше толком и не выкладывали, я делал более навороченную схему с ЖК дисплеем, 64 кнопки и планировал 32 крутилки, потом забросил.
Вот тут полно проектов,есть на 64 крутилки, на PIC контроллере
http://www.ucapps.de/

Ну я смотрел Ucapps ) изначально как раз собирался его и делать, но решил сначала попробовать себя на чем то более простом, всё таки при моём опыте (почти никаком) слишком много там всего и если вдруг что то сразу не заработает, то я просто не найду где именно накосячил ( Ещё вопрос такой: никто здесь не занимается прошивкой микрух? у меня ноут, и лпт в нём конечно же нету ( а покупать usb программатор для того чтобы прошить один контроллер, как то не особо охото ( сейчас интерисует прошитая микруха, которая приведена в схеме уважаемого автора. Позже думаю понадобится прошитый pic контроллер.

Господа , по поводу USB Midi контроллера http://cryptomys.de/horo/V-USB-MIDI/index.html . Человеки с форума радиокот http://radiokot.ru Помогли разобраться с прошивкой. Выложили прокомпелированый файл проекта с прошивкой микрухи (hex файл). http://radiokot.ru/forum/viewtopic.php?t=16014 Кому интересно - смотрите. В течении недели я соберу макет устройсва и выложу краткий отчет. Также товарищь Женераль обещал помочь с проектом. За что ему отдельное спасибо.

PS Я умею прошивать Атмели ( по поводу поста выше). И я в Питере.

Ещё вопрос такой: никто здесь не занимается прошивкой микрух?
Поспрашивай на местном городском форуме, на радиорынке, в магазине радиодеталей, вот там где атмегу купил и спроси, как правило сразу находятся люди которые прошьют.

сёдня у своей девушки комп разглядывал, обнаружил на нём и лпт и ком порты ) на этой неделе втарю детали и начну ваять свой котроллер )

( Ещё вопрос такой: никто здесь не занимается прошивкой микрух? у меня ноут, и лпт в нём конечно же нету ( а покупать usb программатор для того чтобы прошить один контроллер, как то не особо охото ( сейчас интерисует прошитая микруха, которая приведена в схеме уважаемого автора. Позже думаю понадобится прошитый pic контроллер.

_________
См. п.4 в этой ссылке:

http://musphere.narod.ru/service.html

Программатор настоящий, не DIY или некая платка.

Программатор настоящий, не DIY или некая платка.
В данном случае это не важно! Кстати есть подозрение что стоимость вашей услуги сделает не интересным построение DIY миди контроллера.
сёдня у своей девушки комп разглядывал, обнаружил на нём и лпт и ком порты ) на этой неделе втарю детали и начну ваять свой котроллер )
Скачай сдесь прогу для программирования под нужную систему, под Win 2.07 крайняя, но можно и 2.06. Схема программатора на 4 резисторах к ЛПТ проводу, сдесь уже выкладывали.
ponyprog2000 http://www.lancos.com/ppwin95.html

В данном случае это не важно! Кстати есть подозрение что стоимость вашей услуги сделает не интересным построение DIY миди контроллера.

_________
Качество программатора и точность алгоритмов всегда важны. Если не хотите, чтобы прошитая информация исказилась, либо появились проблемы с кристаллом. Подозрения развеиваются озвучиванием цены, она совершенно небольшая. Но такие подробности уже по почте.

А вообще сама идея малопонятна. Зачем нужны эти многочисленные вариации простого устройства ? Проще купить готовый. Я еще понимаю, если контроллер какой-то необычный, инновационный, с новым методом управления...
