Максимальная длина миди-шнура?
- Автор темы niknet
- Дата начала
тут мне ничего не понятно )))
понятно, что можно на одном чипе сделать, но я сам не нарисую... (( мне надо готовую схему и тогда я спаяю. и то при наличии таких микросхем. Сегодня объехал всё в своём городе, - таких нету. Надо поискать в и-нет-магазинах.
в Украине не нашёл, ближайшее доступное место Китай.

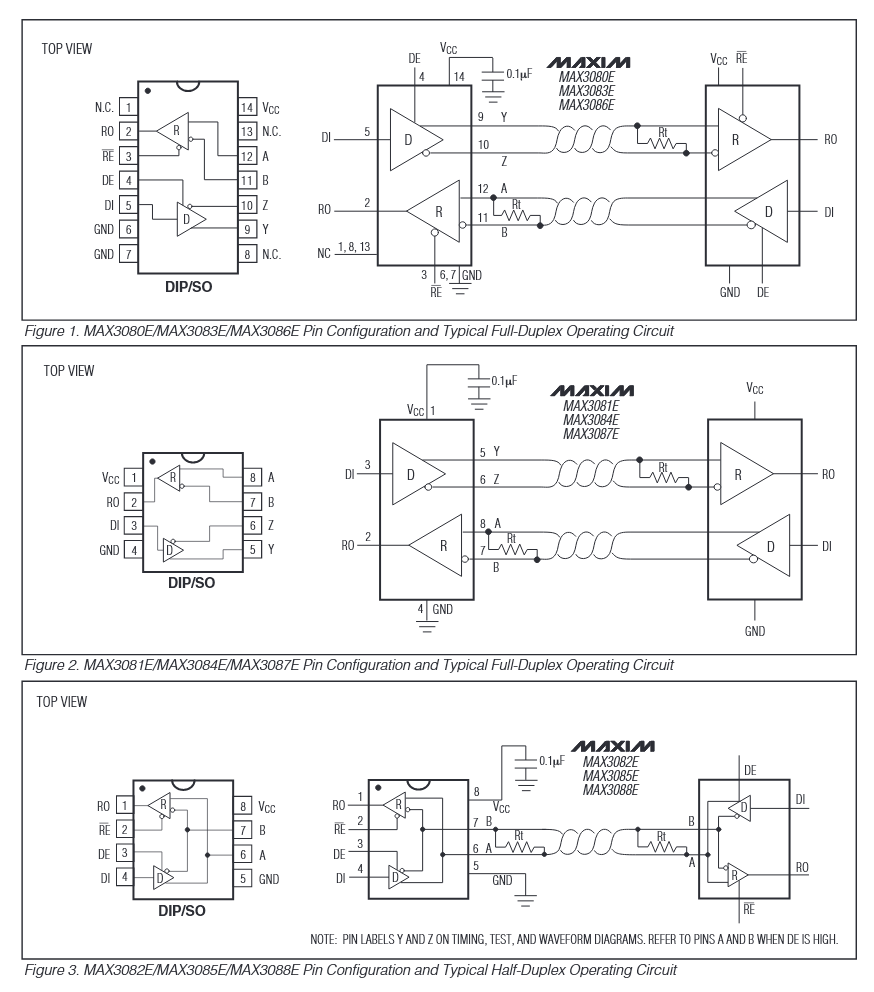

Имел в виду, что вы не ограничены только тем, что нарисовано. Вам пойдёт любой драйвер, желательно без Enable; если и RX и TX в одном корпусе, то Full-Duplex. Тут я сократил выбор для двунаправленных, а тут из них оcтавил только в корпусе DIP-8, если не хотите паять SMT SOIC. Не забудьте поставить конденсатор на питание, на вашей схеме он C4, на каждый их корпусов, если их будет несколько. Если в линейке несколько чипов, нужный вам будет выглядеть как тот, что ниже посередине (figure 2, он без Enable и Half-Duplex).
дык чего там пробовать, всё же известно:
посчитать просто нужно и всё. можно взять с большим запасом, если сомнения одолевают
в теме же уже всё написано
[DOUBLEPOST=1546185182][/DOUBLEPOST]
никаких таких архаичных витых пар нет. технологии уже сто лет.
современный сетевой кабель больше предназначен для передачи бОльших объёмов информации, нежели для того чтобы "добить дальше".
а чтобы "добить дальше" нужно брать кабель большего сечения, меньшей ёмкостью и с хорошим экраном.
Последнее редактирование:
Я об этом уже говорил.
Ну, если идти таким путём, то зачем High-Speed?
Наверное лучшим решением будет RS-485 Full-Duplex (Уп-с, проглядел. Выше как-раз для него чипы и предлагают).
Но, как уже выше заметили, необходимо следить за гальванической развязкой.
Из личного опыта: для питания выходного каскада (с м/сх драйвера) использую гальванически развязанные маломощные преобразователи DC/DC (их сейчас клепают все, кому не лень, например "Peak", "Mornsun" и др.) и без использования "уравнивающего" провода.
И кстати ещё, трассировка диф пар на печатной плате требует соблюдения некоторых правил.
ну да, когда у вас там за сотню мгц....Ваще по моему это изврат, стандарт RS-232 говорит что на 150м вполне при более низкой скорости. Может стоит поставить туда по классике мах232 и без всяких витых пар и диф вх\вых? На 15в там я не знаю какую наводку нужно дать что бы ошибка была, емкость кабеля тоже сильно сигнал не исказит. Ну и достать мах232 не проблема.
Так а в чём смысл?
Также придётся ставить чип на приёмной и передающей стороне, а 150м для RS-232 ещё вопрос.
Ну, собственно, по-моему это тоже изврат, и проще сделать качественный выходной каскад.
Разве задача не в передаче миди-команд на большие расстояния?
MAX232 везде есть и дешевая, к тому же ей витая пара не надо.
ну или промежуточную корбочку поставить которая будет миди сигнал в норму приводить (репитер так называемый).
Нормальные импульсные -- с трансформатором, только маленького размера, и оптроном, но я своими глазами видел в дешевых зарядках просто ёмкостный делитель. Прозвоните с входов на выходы в обе стороны, надо сделать все 8 замеров, бо может быть засада -- сетевая Neutral может быть прямо соединена с минусом выхода или напрямую, или через диод, т.е. проводить только в одну сторону. Если не звенит и присутствует только пикофарадная ёмкость -- значит изолировано. Изоляция нужна, потому что с разных концов этих ста метров гарантированно будут разные фазы.
@panmusicman, 10 метровый кабель у меня без проблем работал. Но тут думаю на качество кабеля завязано, я на томане готовый покупал.
Есть непредвиденная задержка -- в хорошей сети 50% пакетов доставляются менее чем за 5 мс, а 90% пакетов обычно доставляется менее чем за 25 мс. В условиях помех часть пакетов задержится на 100-1000 мс.
@sepuka, возможно. Но у меня лично нет жалоб. Одно время был сброс играющих нот, погуглил- при слабом приеме widi передаёт команду- all note off, поставил эту команду в фильтр в Кубе. Больше у меня жалоб нет.
С другой стороны- все ли нормально, с задержками и потерями, на 10-15 метровых стандартных миди-кабелях?)
С другой стороны- все ли нормально, с задержками и потерями, на 10-15 метровых стандартных миди-кабелях?)
@panmusicman, на обычной витой паре пятой категории спаять - будет и 20 метров работать (мы такой использовали)
То есть обычный стандартный миди-кабель на 5-ти штырьковых разъемах Din 5 Pin на витую пару и вуаля?
