Alesis Microverb(ы)
- Автор темы MAME
- Дата начала
Приветствую.
Microverb 2 - представляет высокую ценность для меня (если в кратце то этот конкретный юнит это подарок моего учителя)
поэтому стоит задача починить и никак иначе.
Симптомы:
Во время работы внезапно начинает "дропать" wet сигнал и иногда начинает скакать переключая программы (был Med 6 клац Gate 2), с такими же "дропами" wet сигнала.
Разобрал, осмотрел на наличие трещин и окислов. Всё хорошо, ничего не обнаружено.
На всякий случай протёр всё изопропиловым спиртом.
Решил заменить сразу все электролиты цепи питания (330\25).
Одну сессию проработал как часы.
Я уже было обрадовался, но на следующий день спустя пару часов работы, началась та же болячка.
Мой уровень знаний в радиоэлектринике равен термину "игривый пешеход" в аналогии с навыками вождения автомобиля.
Полярности кондёров не путаю, паяю более-менее, но схемы не читаю и вообще туповат, как и любой гуманитарий, уж пардонте за откровенность.
Показания мультиметра на линейных стабилизаторах (если я ничего не путаю в терминах конечно)
GL7805
~4.85 / 0 / 12.2 V (some time it drops to 11.6 V)
GL7812
~11.7 / 0 / 1
LM7912CT
~11.89 / -1 / 0
Две контрольные токи на плате тоже в пределах ~4.85V
Подскажите куда копать, и, пожалуйста, попроще для восприятия. Очень хочу починить его, обратиться не к кому. Реально не к кому.
Microverb 2 - представляет высокую ценность для меня (если в кратце то этот конкретный юнит это подарок моего учителя)
поэтому стоит задача починить и никак иначе.
Симптомы:
Во время работы внезапно начинает "дропать" wet сигнал и иногда начинает скакать переключая программы (был Med 6 клац Gate 2), с такими же "дропами" wet сигнала.
Разобрал, осмотрел на наличие трещин и окислов. Всё хорошо, ничего не обнаружено.
На всякий случай протёр всё изопропиловым спиртом.
Решил заменить сразу все электролиты цепи питания (330\25).
Одну сессию проработал как часы.
Я уже было обрадовался, но на следующий день спустя пару часов работы, началась та же болячка.
Мой уровень знаний в радиоэлектринике равен термину "игривый пешеход" в аналогии с навыками вождения автомобиля.
Полярности кондёров не путаю, паяю более-менее, но схемы не читаю и вообще туповат, как и любой гуманитарий, уж пардонте за откровенность.
Показания мультиметра на линейных стабилизаторах (если я ничего не путаю в терминах конечно)
GL7805
~4.85 / 0 / 12.2 V (some time it drops to 11.6 V)
GL7812
~11.7 / 0 / 1
LM7912CT
~11.89 / -1 / 0
Две контрольные токи на плате тоже в пределах ~4.85V
Подскажите куда копать, и, пожалуйста, попроще для восприятия. Очень хочу починить его, обратиться не к кому. Реально не к кому.
Удалось сделать замеры во время "глюка".
Все вольтажи не изменились.
БП очень нагревается. Явно выше 50 градусов, руку не удержать. Но внутри только БП только трансформатор.
К тому же на выходе ~11 Вольт стабильно, вне зависимости от срока активности прибора.
Может быть проблема в 16 позиционном потенциометре, который переключает программы?
Все вольтажи не изменились.
БП очень нагревается. Явно выше 50 градусов, руку не удержать. Но внутри только БП только трансформатор.
К тому же на выходе ~11 Вольт стабильно, вне зависимости от срока активности прибора.
Может быть проблема в 16 позиционном потенциометре, который переключает программы?
-- Полейте его "Контактом".
Спасибо. Прочёл.
KONTAKT GOLD 2000 дорого у нас выйдет брать. Просто не могу потратить сейчас такую сумму, на что либо из предметов не первой необходимости. Почему? А угадайте где я нахожусь?
Прям с одного раза. (Риторика)
Про такую прочистку переменников мне ещё отец рассказывал, когда был жив.
Тут переменник переключения программ с фиксированными позициями, но не на отдельных резисторах, как например мой Амфитон Э-005.
И "носик" резистора на колпачке потенциометра. То есть сам переменник установленный на плате, нечто вроде "мамы".
Впервые такое вижу.
На Микроверб 3 обычный был вроде. Владел я и им. Паял.
11 Вольт выхода БП не много для Микроверба? На тушке сзади чётко написано 9V.
БП родной, Тайваньский. Покупался учителем в Нью-Йорке в 90-ом году.
Последнее редактирование:
-- Место - не угадаю, даже пытаться не буду.
Вообще же - в профайле есть место для указания своего положения,
и считается хорошим тоном его заполнять, во избежание непоняток.
У вас, похоже, капризничает переключатель, его вполне можно
обработать Контакт-60, вряд ли его много понадобится.
Он, кстати, есть и в мелкой расфасовке: https://www.chipdip.ru/product0/9001030409
На переключатель его точно хватит!
Вообще же - в профайле есть место для указания своего положения,
и считается хорошим тоном его заполнять, во избежание непоняток.
У вас, похоже, капризничает переключатель, его вполне можно
обработать Контакт-60, вряд ли его много понадобится.
Он, кстати, есть и в мелкой расфасовке: https://www.chipdip.ru/product0/9001030409
На переключатель его точно хватит!
Профайл не заполнен неспроста.
Спасибо. товарищ! Нашел 60-ку за 250 грн. Осилю.
Будем надеяться причина в этом.
Все "контакты" токонепроводимы? Смывать обязательно?
Kontakt GOLD - это спец.спрей для потенциометров, а для металл.контактов переключателей достаточно Kontakt 60 [ссылка1], [ссылка2]
- кроме того, можете просто почистить контакты уайт-спиритом и/или изопропиловым спиртом - Kontakt 60 на ~75% состоит из их смеси:
Safety Data Sheet: Kontakt 60 [ссылка3], [ссылка4]
-- Ну и зря. В чём смысл шифроваться?...
Вроде как здесь "интернационал" - розни нет ни по каким основаниям.
Контакты - не электропроводные, смывать не обязательно.
Последнее редактирование:
Контакт не помог.
16-позиционный потенциометр (переключатель) на плате имеет маркировку на корпусе:
SN-10770 137/9006
Замену найти не могу.
16-позиционный потенциометр (переключатель) на плате имеет маркировку на корпусе:
SN-10770 137/9006
Замену найти не могу.
это скорее всего encoder - проверьте вот здесь:
Alesis MicroVerb II Spare Parts ( Micro Verb 2 ) - Alesis Spare Parts
Alesis MicroVerb II Spare Parts ( Micro Verb 2 )
instrumentalparts.com
как вариант - для устранения "дребезга" контактов у энкодера (который выражается в самопроизвольном "перескоке") можно подпаять пару мелких конденсаторов ≤0.1мкф между землей (т.е центральным ползунком кот-й обычно сидит на "земле") и двумя рабочими выводами энкодера.
см.также: [ссылка1]
6 ножек.
Разобрал вчера его аккуратно и прочистил еще раз уверенно.
Там каждые три ножки отдельная пластина с резистивным элементом и "маской" на нём.
Маска не идентична на пластинах.
Внутри гравицапа с 16-щелчковым ходом, путём контакта расположенных на ней "усиков", с двух сторон видимо получается некая "комбинация" и идёт управляющий сигнал.
Фоткать не стал, проще нарисовать (макро не берёт на фотике)
Последнее редактирование:
Туша похожа, но тут D-Shaft у меня "мама" на нём. Я ж писал, что впервые вижу такое.
В целом колпачок позволяет поставить и такой (плоскачами извлечь "папу" и посадить на этот "ди-шафт")
Только хз будет ли эта псина сутулая те же комбинации мозгам давать.
Вчера искал у себя тут ротари-свичи\поворотные переключатели на 16 позиций.
Пока ничего не могу найти.
[automerge]1670429954[/automerge]
Спасибо, попробую обязательно и это.
Ёмкость ≤0.1мкф, а по току не имеет значения? Понимаю, что там токи не высокие.
Последнее редактирование:
Такой же энкодер (6-00-1001) указан и в списке запчастей для Alesis Nanoverb:
Alesis Nanoverb ( Nano Verb ) Spare Parts - Alesis Spare Parts
Alesis Nanoverb ( Nano Verb ) Spare Parts
instrumentalparts.com
Для Nanoverb есть схема - part/number энкодера (S1) там указан как "6-00-1001" 4-bit SHAFT ENCODER 16 (стр.36-37, см.также таблицу на стр.21): [ссылка2]
Поискал такие энкодеры. Не нашел ни одного подходящего.
С тех двух сайтов, с учётом доставки - будут "золотые энкодеры" да и один хрен увидев адрес, они отменят заказ.
Скажите, пожалуйста, может есть колхозный способ решить проблему?
Там 6 ног и хз какая там логика у энкодера.
Я в этом не разбираюсь, но поверхностно изучив устройство работы, кое-какая ясность появляется, как это работает.
Как мне выяснить какой там код Грея и сколько бит сигнал? Может найдётся хоть что-то локально, что я смогу хотя бы на проводах припаять и пока мучить ревер так, до лучших времён? (которые вероятно не наступят уже никогда.)
С тех двух сайтов, с учётом доставки - будут "золотые энкодеры" да и один хрен увидев адрес, они отменят заказ.
Скажите, пожалуйста, может есть колхозный способ решить проблему?
Там 6 ног и хз какая там логика у энкодера.
Я в этом не разбираюсь, но поверхностно изучив устройство работы, кое-какая ясность появляется, как это работает.
Как мне выяснить какой там код Грея и сколько бит сигнал? Может найдётся хоть что-то локально, что я смогу хотя бы на проводах припаять и пока мучить ревер так, до лучших времён? (которые вероятно не наступят уже никогда.)
4 бита. Ясно. Спасибо. Вы ответили в тот момент, когда я задавал вопрос.Такой же энкодер (6-00-1001) указан и в списке запчастей для Alesis Nanoverb:
Alesis Nanoverb ( Nano Verb ) Spare Parts - Alesis Spare Parts
Alesis Nanoverb ( Nano Verb ) Spare Parts
Для Nanoverb есть схема - part/number энкодера (S1) там указан как "6-00-1001" 4-bit SHAFT ENCODER 16 (стр.36-37, см.также таблицу на стр.21): [ссылка2]

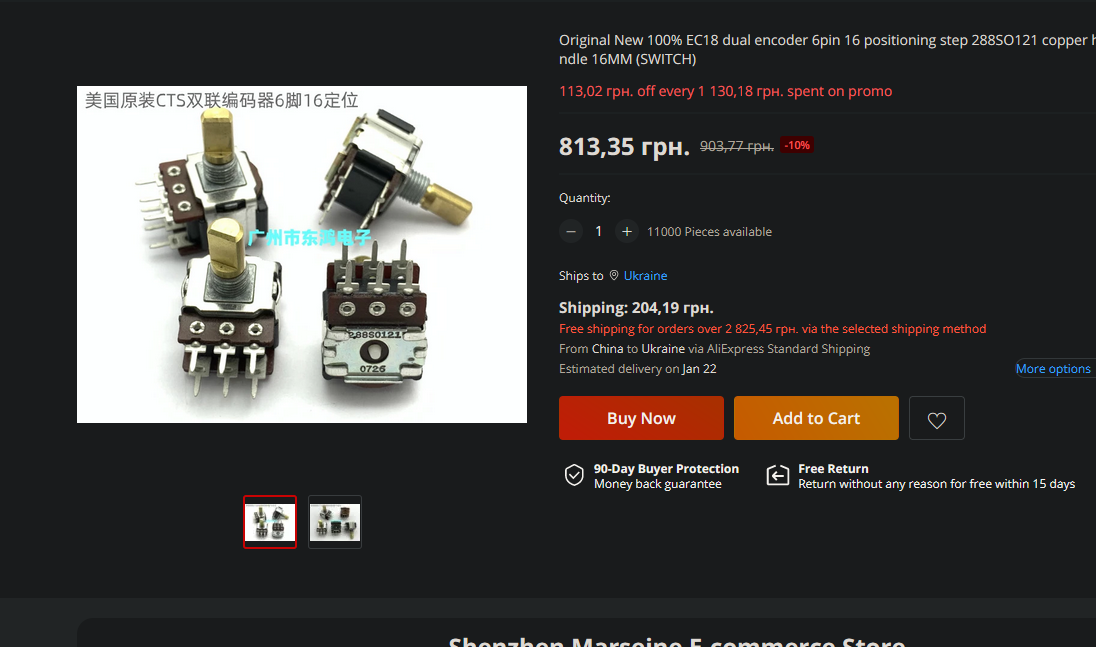

Посмотреть вложение 222803
Там две ноги (средние контакты на каждой из пластин) у энкодера на земле.
Я так понимаю "пятиножек" в моём случае подойдёт?
Я так понимаю "пятиножек" в моём случае подойдёт?
Он походу герметичный. Я со всех сторон к нему подходил уже.
У меня такое ощущение, что проблема тупо в износе пластин с резистивным слоем.
Ревер 87-го да. Январь. Судя по цифрам на печатной плате.
Китайцы 3,14дарасы
-- Ловите:
https://aliexpress.ru/item/32851006...arch.list.3.5150142dNnsB6l&sku_id=65226990874
https://tech.alpsalpine.com/e/products/detail/EC18AGB20401/
Похоже, что больше никто не делает.
P.S. Кстати: по опыту общения с ALPS - у них быстро истираются сами контактные "усики",
это уже не восстановимо....
P.P.S. По вашей картинке: учтите, что вам нужен строго тот, который на моей ссылке - EC18AGB20401
Он единственный 16-позиционный.
https://aliexpress.ru/item/32851006...arch.list.3.5150142dNnsB6l&sku_id=65226990874
https://tech.alpsalpine.com/e/products/detail/EC18AGB20401/
Похоже, что больше никто не делает.
P.S. Кстати: по опыту общения с ALPS - у них быстро истираются сами контактные "усики",
это уже не восстановимо....
P.P.S. По вашей картинке: учтите, что вам нужен строго тот, который на моей ссылке - EC18AGB20401
Он единственный 16-позиционный.
Всё-таки смог разобрать полностью и отмочить в спирте на ночь, всю внутрянку.
Пересобрал - не помогло.
Короче надо заказывать новый. Это сейчас не реалистично.
Пересобрал - не помогло.
Короче надо заказывать новый. Это сейчас не реалистично.
Надо уже на instrumentalparts брать.
Они с доставкой все примерно одинаково (дохера) стоят.
Вопрос уже чисто в шипинге в ту самую страну мечты.
Они с доставкой все примерно одинаково (дохера) стоят.
Вопрос уже чисто в шипинге в ту самую страну мечты.
