Здравствуйте!
Поиск по форуму не дал достаточно информации. Создам ветку про Микровербы, может кому пригодится
А мне надобно:
Приобрёл я очень дёшево себе Микроверб 3.
Понравился мне в нём окрас , но в моно
Всё ходил вокруг да около объявления и решил всё таки -пусть у меня будет)
По отзывам да и по характеристикам прибор очень старый и звук так себе по сравнению с современными девайсами. Но дело не в том..
Отсутствует Блок питания на приборе. Ебей, Амазон даёт приобрести блоки питания но!
В мануале на микроверб написанно что БП должен быть мощностью аж целых 5 ампер

Не проблема - соберу)..
На заграничных форумах ребята обсуждают то что надо 2 ампера...

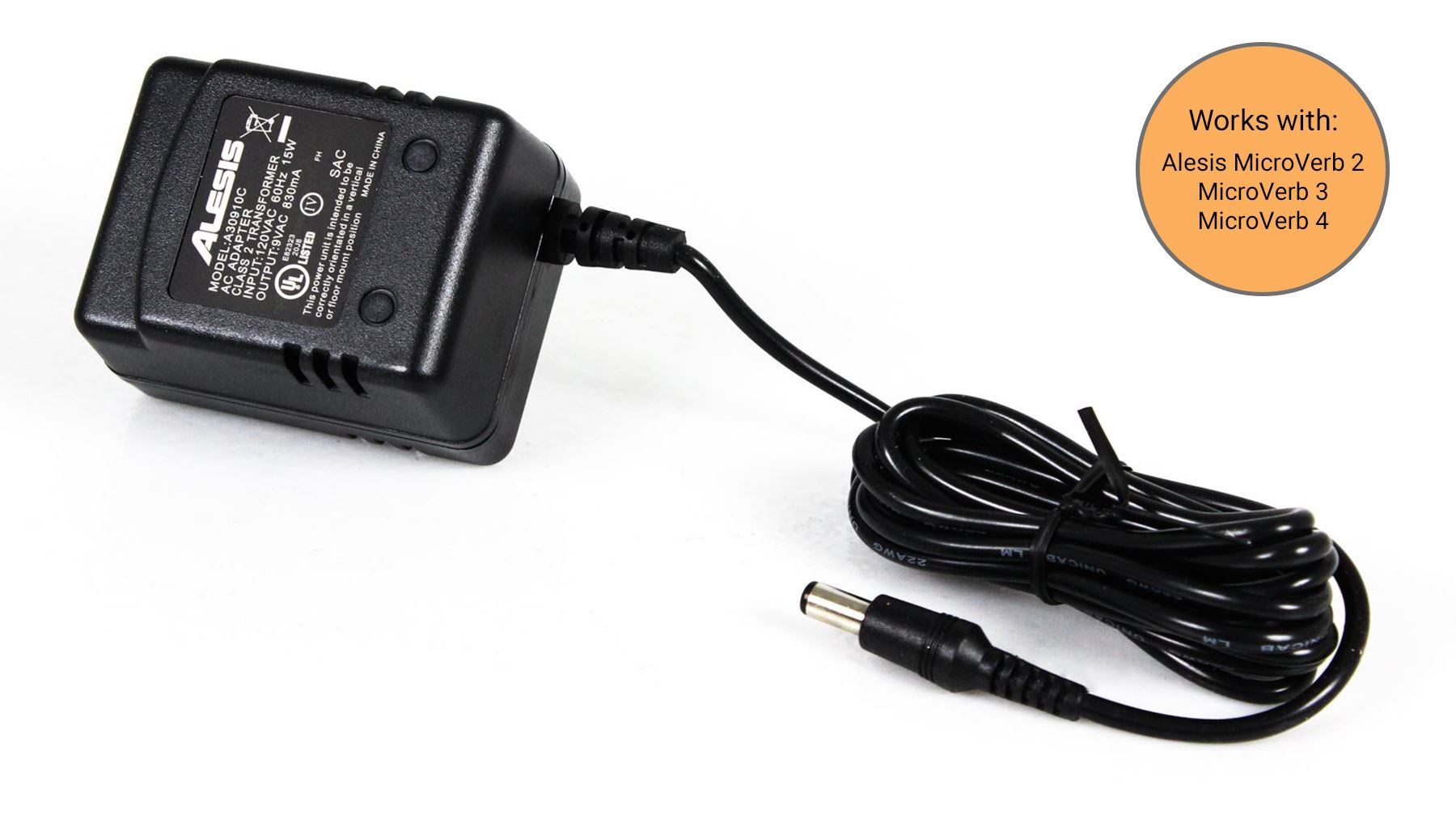

Ну и вернёмся к Ебей и Амазон- они предлагают БП мощностью 0.83 Ампера....

Дак вот вопрос- у кого ещё остались эти древние железяки?
Собрать то я смогу хоть на 10 ампер.... Но а сколько надо...пока что не известно
P.S Если верить стабилизатору который стоит в цепи питания прибора (LM7912CT)
По даташиту максимальная нагрузка которую он держит 1.5 Амп...Из этого можно сделать выводы..но...



[cnc_machine]

У меня Midiverb II, но. насколько помню, 1A достаточно. Главное, адаптер AC-AC, а не AC-DC.



[MAME]

У меня Midiverb II, но. насколько помню, 1A достаточно. Главное, адаптер AC-AC, а не AC-DC.

Спасибо.
Да я понял что переменка.
На европейских форумах у парня была такая проблема.
Он попытался использовать блок питания с постоянным напряжением . У него ревер включился но не давал никакого сигнала



[cnc_machine]

AC-AC сейчас сложно найти, но можно поискать на барахолках. Я как-то покупал блоки питания для факс-модемов внешних - там как раз были AC-AC адаптеры, но было это лет 15 назад)



[MAME]

AC-AC сейчас сложно найти, но можно поискать на барахолках. Я как-то покупал блоки питания для факс-модемов внешних - там как раз были AC-AC адаптеры, но было это лет 15 назад)

Достаточно приобрести обычный трансформатор с нужными параметрами) Вот и AC-AC



[Alex_HS]

В Чип и Дипе лет 8-9 назад нашел готовый вариант для Мидиверба 4.



[cakeys]

В мануале на микроверб написанно что БП должен быть мощностью аж целых 5 ампер
На заграничных форумах ребята обсуждают то что надо 2 ампера...
Ну и вернёмся к Ебей и Амазон- они предлагают БП мощностью 0.83 Ампера....

Не 5 ампер, а 5 VA (вольт-ампер)! Что дает для напряжения 9V минимальный ток нагрузки 5VA/9V ~ 0.56A. Т.е. нужен адаптер с трансформатором мин.мощности ~5-7 ватт.
Стандартный адаптер Алесиса 9V на 0.83A прекрасно подойдет.



[SergM/S]

В Чип и Дипе лет 8-9 назад нашел готовый вариант для Мидиверба 4.

оно и сейчас там есть..



[MAME]

Не 5 ампер, а 5 VA (вольт-ампер)! Что дает для напряжения 9V минимальный ток нагрузки 5VA/9V ~ 0.56A. Т.е. нужен адаптер с трансформатором мин.мощности ~5-7 ватт.
Стандартный адаптер Алесиса 9V на 0.83A прекрасно подойдет.

Спасибо за информацию!
Буду собирать



[Long]

БП 9-1 (штекер 5.5х2.5, А), Блок питания, 9В,1A,9Вт (адаптер), Электрон-Комплекс | купить в розницу и оптом

БП 9-1 (штекер 5.5х2.5, А) БП9-1+5,5х2,5/Т, Блок питания (адаптер) БП 9-1 (9VAC, 1A, 9W) предназначен для питания оборудования и бытовой аппаратуры переменным током напряжением 9В. Не имеет встроенного выпрямителя и стабилизатора!, Блоки и элементы питания/Сетевые адаптеры/Сетевые адаптеры...

www.chipdip.ru



[digilab2]

AC-AC сейчас сложно найти

-какие там 5а , по 9в АС там и 1а нет
-в чип дип навалом ( Михаил уже указал) провод только там соплюшный но сойдет



[MAME]

Спасибо Большое уважаемые @Long @digilab2 !
На сколько будет "лучше" поставить тородидальный трансформатор?
Или торы хороши только когда больше 1 вторичной ?



[Long]

На сколько будет "лучше" поставить тородидальный трансформатор?

-- Ни на сколько. Берите готовый адаптер и не морочьте сами себе голову.



[MAME]

-- Ни на сколько. Берите готовый адаптер и не морочьте сами себе голову.

Хорошо)))



[digilab2]

-торы это когда внутрь прибора надо лпя уменьшения наводок и то не всегда помогает , а внешнему адаптеру в общем без разницы



[Long]

-- Надо бы для всех где-нить в FAQ написать:
тор - НЕ панецея, и даже более того - во некоторых отношениях тор хуже, чем ПЛ или R-Сore.
Торы - они удобнее для изготовителей трансформаторов, т.к. отстствует процесс сборки
сердечника, да и самого трансформатора.



[General Dead]

Да я понял что переменка.

а зачем тогда про стабилизатор написал да еще и на отрицательное напряжение? Вместо микроверба лучше бы Мидиверб2 взять. Ну или квадраверб.



[MAME]

а зачем тогда про стабилизатор написал да еще и на отрицательное напряжение? Вместо микроверба лучше бы Мидиверб2 взять. Ну или квадраверб.

Этим я хотел вычислить потребляемую мощность аппарата,
т.е как может быть блок питания (на тот момент я думал 5 ампер) когда на стабилизаторе порог 1.5 Амп..сейчас уже не помню)))
В конце концов долго мучался в магазине и взял себе на 1.5 амп за 500 руб..Всё работает- изЮмительно))

Я Слушал на ютубе реверы, но мне больше микроверб понравился



[MAME]

Вот набросал что то простенькое, эксперементальное
Вся реверберация Микроверб 3
Подключение в режиме send\stereo
пресет Lrg Room- 9
Положение ручек:
input 1 час,
mix 3 часа,
output 2 часа,
Low eq 2 часа,
High EQ 4 часа



[General Dead]

т.е как может быть блок питания (на тот момент я думал 5 ампер) когда на стабилизаторе порог 1.5 Амп..сейчас уже не помню)))

там переменка на выходе и никакого 7912 нет, по крайней мере у моего МВ2.



[MAME]

там переменка на выходе и никакого 7912 нет, по крайней мере у моего МВ2.

Внутри самого ревербератора-на входе



[MAME]

там переменка на выходе и никакого 7912 нет, по крайней мере у моего МВ2.

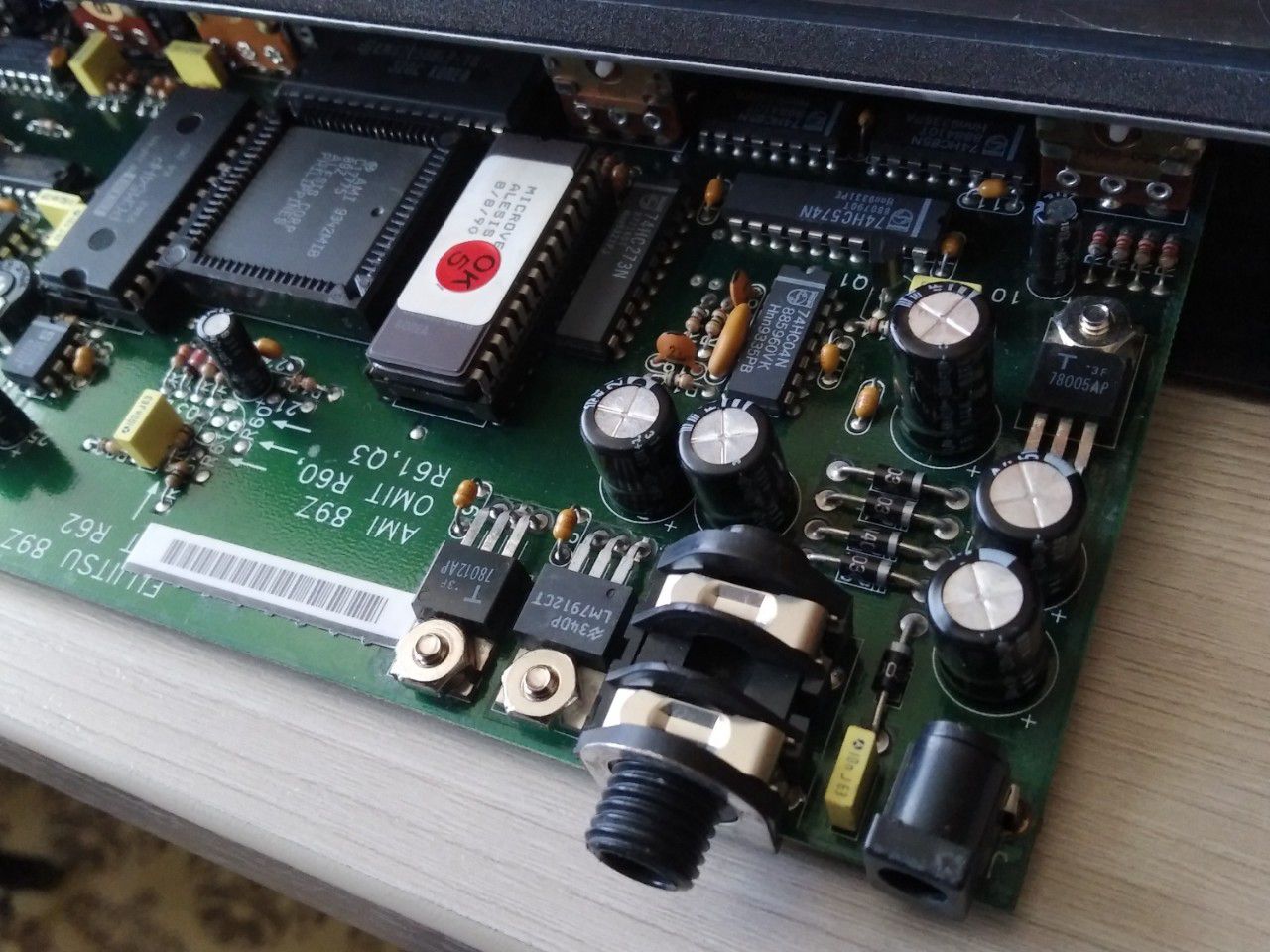

От они))) LM7912CT

Добавлено: 18 Июл 2021



[Long]

-- Ну, правильно - не питать же схему переменкой. Три стабилизатора: +\- 12 для аналога, и +5 для цифры.
И гнездо для переменки.



[MAME]

-- Ну, правильно - не питать же схему переменкой. Три стабилизатора: +\- 12 для аналога, и +5 для цифры.
И гнездо для переменки.

Ну да, это я просил сфотографировать аппарат перед покупкой.
Так как у продавца не было блока питания и проверить было нечем, мне хоть как то "бальзам на душу" нужны были внутренности Микроверба.. Ну вдруг он там весть чёрный.........)))

Осмотрев что вроде на первый взгляд всё нормально, я также обратил внимание на то что там стоит.
По даташитам на эти стабилизаторы LM7912CT максимально допустимый ток составил 1.5 ампера,
когда в поспешных выводах из за нехватки знаний обозначений я считал что прибору нужно 5 ампер..
И тут загадка, как так? Стабилизатор может пропустить через себя всего 1.5 ампера а мне надо 5....
Вот тут я и решил описать проблему тут, зная что тут есть люди кто связан с радиокомпонентами)
Нехитрыми формулами считается потребление и оказалось, в мануле не обозначение Ампер, а обозначения Вольт Ампер..
С этим помог @cakeys , за что спасибо Вам огромное)
Теперь буду знать



[General Dead]

когда в поспешных выводах из за нехватки знаний обозначений я считал что прибору нужно 5 ампер..
И тут загадка, как так? Стабилизатор может пропустить через себя всего 1.5 ампера а мне надо 5....

да и так заранее ясно что такой прибор будет потреблять не более 10вт, там просто нечему жрать много. Это не аналоговый синт с кучей операционников и не древний цифровик на дискрете. А вообще погуглить надо было мануал и какой там БП, а еще на жопе самого проца наверняка написано сколько надо.



[General Dead]

От они))) LM7912CT

он)...Ну и 7812 и 7805. кстати электролиты я бы советовал сразу заменить. Я со штатов взял нерабочий МВ2 за 30 баксов, оказалось что просто кондеры просели и не хватало питания. Перпаял и через 5 минут прибор заработал.



[MAME]

он)...Ну и 7812 и 7805. кстати электролиты я бы советовал сразу заменить. Я со штатов взял нерабочий МВ2 за 30 баксов, оказалось что просто кондеры просели и не хватало питания. Перпаял и через 5 минут прибор заработал.

Хорошо. Спасибо за совет!



[TechnoIsBack]

Если для ревера , то Мидиверб 2 будет лучше .. Микроверб это что-то урезанное. Если урезанный понравился, то Мидиверб2 точно зайдёт... стоят они обычно плюс минус близко... (Только не Мидиверб 4 - это разные вещи.) В Квадраверб ревер слабый имхо, но хорошие модуляции ..

Мудрить с БП смысла нет.. в смысле собирать самому, т.к. на любой барахолке или доске объявления он стоит в районе двух долларов (плюс/минус доллар) .. то есть пару буханок хлеба.. нужен ли Вам этот гемор?



[MAME]

Если для ревера , то Мидиверб 2 будет лучше .. Микроверб это что-то урезанное. Если урезанный понравился, то Мидиверб2 точно зайдёт... стоят они обычно плюс минус близко... (Только не Мидиверб 4 - это разные вещи.) В Квадраверб ревер слабый имхо, но хорошие модуляции ..

Мудрить с БП смысла нет.. в смысле собирать самому, на любой барахолке или доске объявления он стоит в районе двух долларов (плюс/минус доллар)

Спасибо !!! Посмотрю в сторону мидиверба



[TechnoIsBack]

не просто Мидиверба )) , а Midiverb II (не третий, не четвёртый.. а именно второй) ... будьте внимательны... там очень разные алгоритмы и окрасы
