-на кольце намотанное не слышал чтобы жужжало , на е-core могет быть , у нас жужжали как правило кондеры но потом купили
достаточно дешево желтые со значками 10нфх1.5кв и 0.22мкфх250в ( по моему jb) и жужжание закончилось
Сетевой фильтр для домашней студии
- Автор темы Radiola
- Дата начала
достаточно дешево желтые со значками 10нфх1.5кв и 0.22мкфх250в ( по моему jb) и жужжание закончилось
Купил/забрал/подключил : ИнСтаб 550/230В (у него 400W = на мою нагрузку - ноут 85W+, Apollo 12W,+ мониторы 250W в пике/из расчёта что у меня так не бывает/, блок питания на гитарные примочки 4W), делюсь субъективными впечатлениями:
1) - оффтоп - раннее по рекомендациям Long купил в чипидипе ферритовые фильтры на все сетевые кабели - исчезло радио в DI гитары - еслиб можно было ещё плюс Long'у - яб поставил;
2) он лёгкий - прям не ожидал - как будто пустой люминий, сделан качественно. ничего не болтается (сравниваю с Apollo Twin MKII - там копус лучше и тяжелей, но болтающийся основной энкодер наводит на мысли о хай-енде);
3) - оффтоп опять - пытался что-нибудь промерить софтом анализаторами спектра - искал выше описанную проблему в 30-35кГц - нашёл проблему плагина Melda MConvolutionMB - при повышении частоты дискретизации проекта -44.1-96-192 - увеличивает гейн, пишу им в поддержку));
4) субъективно в моей главной задаче (извините - гитараст) - Strat Am (звукосниматели 69 custom - это важно - нет шумодавной противофазы в положениях 2-4) - общий уровень шумов и фон ниже, но объективно не могу сказать на сколько: вылез фон 50-60Гц Штиля - корпус надо убирать физически куда-то подальше), ищу его (стабилизатора) положение в комнате.
5) - оффтоп опять - думаю, надо понять, что у меня в помещении с электричеством: прошу совета - как померять/понять что происходит с физической землёй - думаю там мои проблемы основные.
1) - оффтоп - раннее по рекомендациям Long купил в чипидипе ферритовые фильтры на все сетевые кабели - исчезло радио в DI гитары - еслиб можно было ещё плюс Long'у - яб поставил;
2) он лёгкий - прям не ожидал - как будто пустой люминий, сделан качественно. ничего не болтается (сравниваю с Apollo Twin MKII - там копус лучше и тяжелей, но болтающийся основной энкодер наводит на мысли о хай-енде);
3) - оффтоп опять - пытался что-нибудь промерить софтом анализаторами спектра - искал выше описанную проблему в 30-35кГц - нашёл проблему плагина Melda MConvolutionMB - при повышении частоты дискретизации проекта -44.1-96-192 - увеличивает гейн, пишу им в поддержку));
4) субъективно в моей главной задаче (извините - гитараст) - Strat Am (звукосниматели 69 custom - это важно - нет шумодавной противофазы в положениях 2-4) - общий уровень шумов и фон ниже, но объективно не могу сказать на сколько: вылез фон 50-60Гц Штиля - корпус надо убирать физически куда-то подальше), ищу его (стабилизатора) положение в комнате.
5) - оффтоп опять - думаю, надо понять, что у меня в помещении с электричеством: прошу совета - как померять/понять что происходит с физической землёй - думаю там мои проблемы основные.
-- Отправьте его в коридор. Чем дальше всё сетевое - тем меньше фон.
Знакомые вообще некогда сделали так (кладовку оборудовали для записи гитары) :
стены заэкранировали, ВСЕ блоки питания вынесли наружу (включая БП комбика),
лампы накаливания запитали постоянкой.
Т.е. в помещении переменки не было вообще. Фон - исчез начисто!
Вопрос - собрался купить фильтр https://www.chipdip.ru/product/dl10th3 но дома еще валяется дешевый киловаттный стабилизатор напряжения IEK ... если в нем смысл с схеме с сетвым фильтром и если да, то в какой последовательности мне их подключить - сначала фильтр потом стабилизатор напряжения или наоборот ...
-там ерсоs были похожие раза в два подешевле, еще проще сделать самому , где то киты готовые видел
Смотря для чего использовать)
Просто на картинке трехфазный а в описании однофазный..
-а зачем он вам вообще у вас там что пищит усе и свистит? так могу сразу сказать если поможет то не сильно все эти фильтры
это от вч по сети и обратно , лучше посмотрите что у вас за лампы светят если помехи, вот там экземлярчики попадаются
прямо нечто вроде оружия рэб, у меня на работе настольная срет так что на осцилографе на 50мв/дел ни хрена не видно одни помехи,
приходится старой доброй лампой ильича пользоваться чтобы что то померять
-- Это в идеале, да где ж их взять-то?...
Думаю сам соорудить светильник - из цепочки светодиодов, питать ГСТ от постоянки.
Чтобы никаких ШИМ !
Достало уже...
Ага, тут радио у меня в машине "сломалось". За город выезжаешь и не ловит нифига. Как-то случайно выдернул зарядку для телефона и всё заработало) В итоге спаял обычный стабилизатор, потому, что зарядку без ШИМ хрен найдешь)
Последнее редактирование:

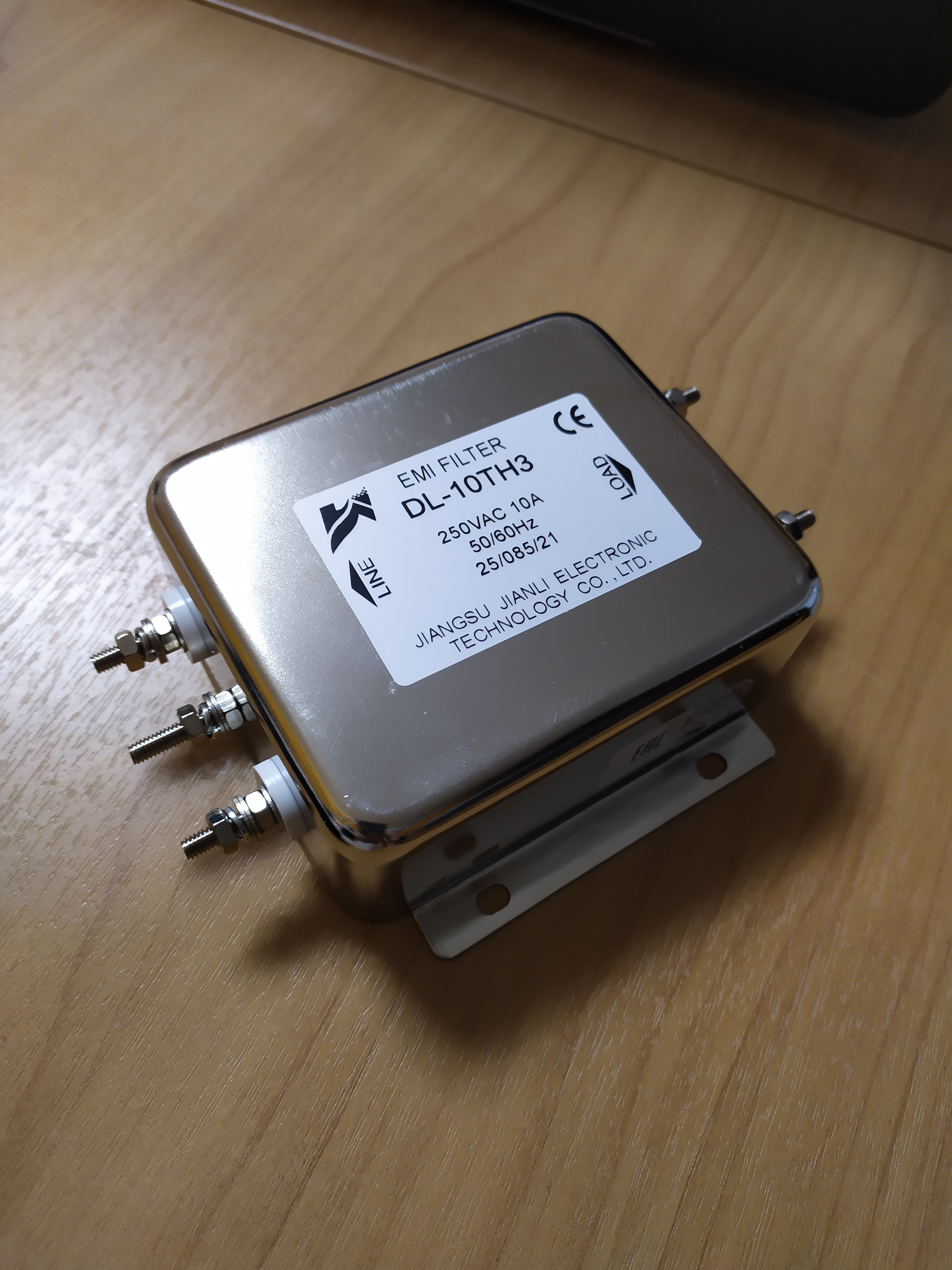

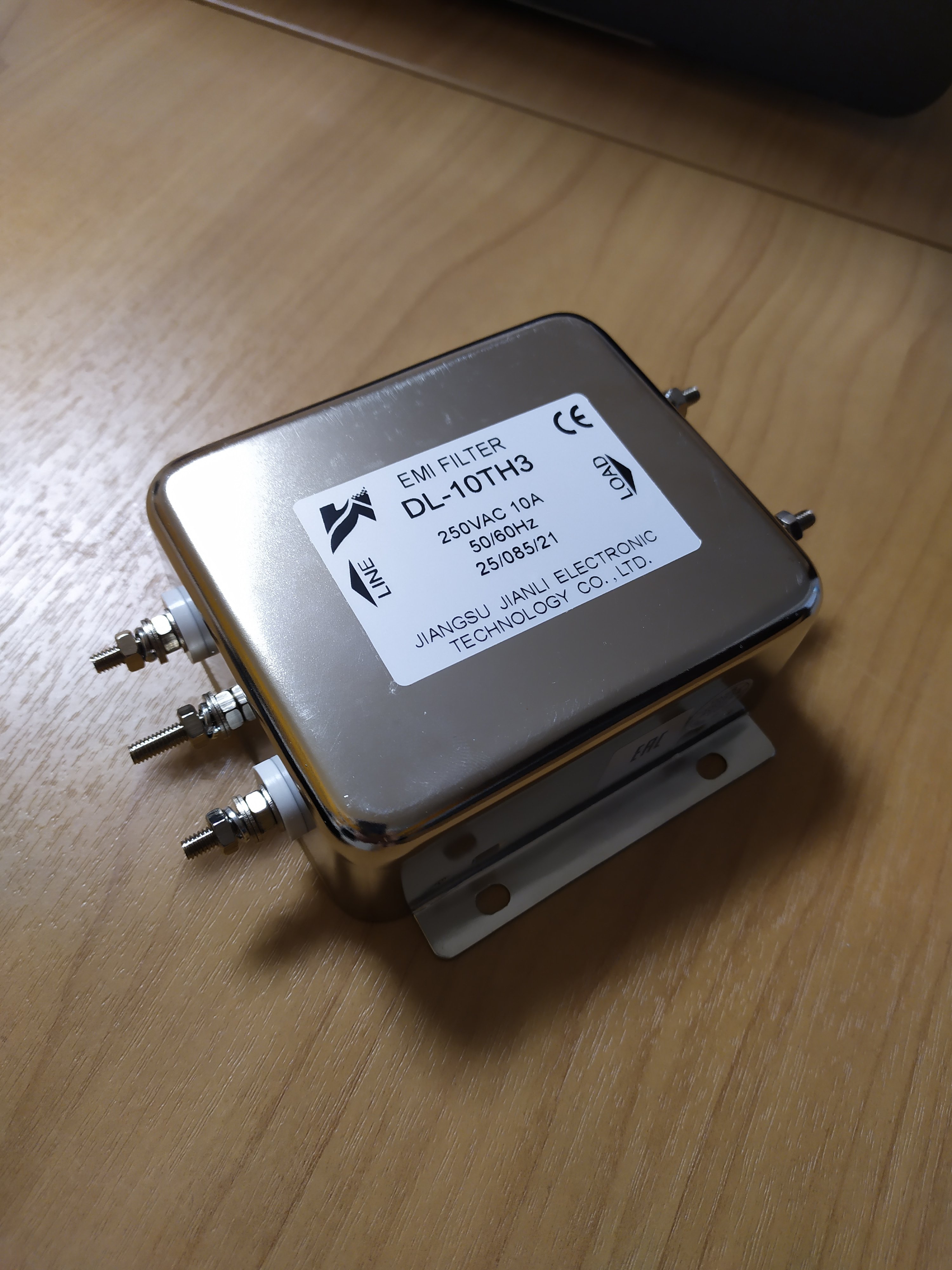

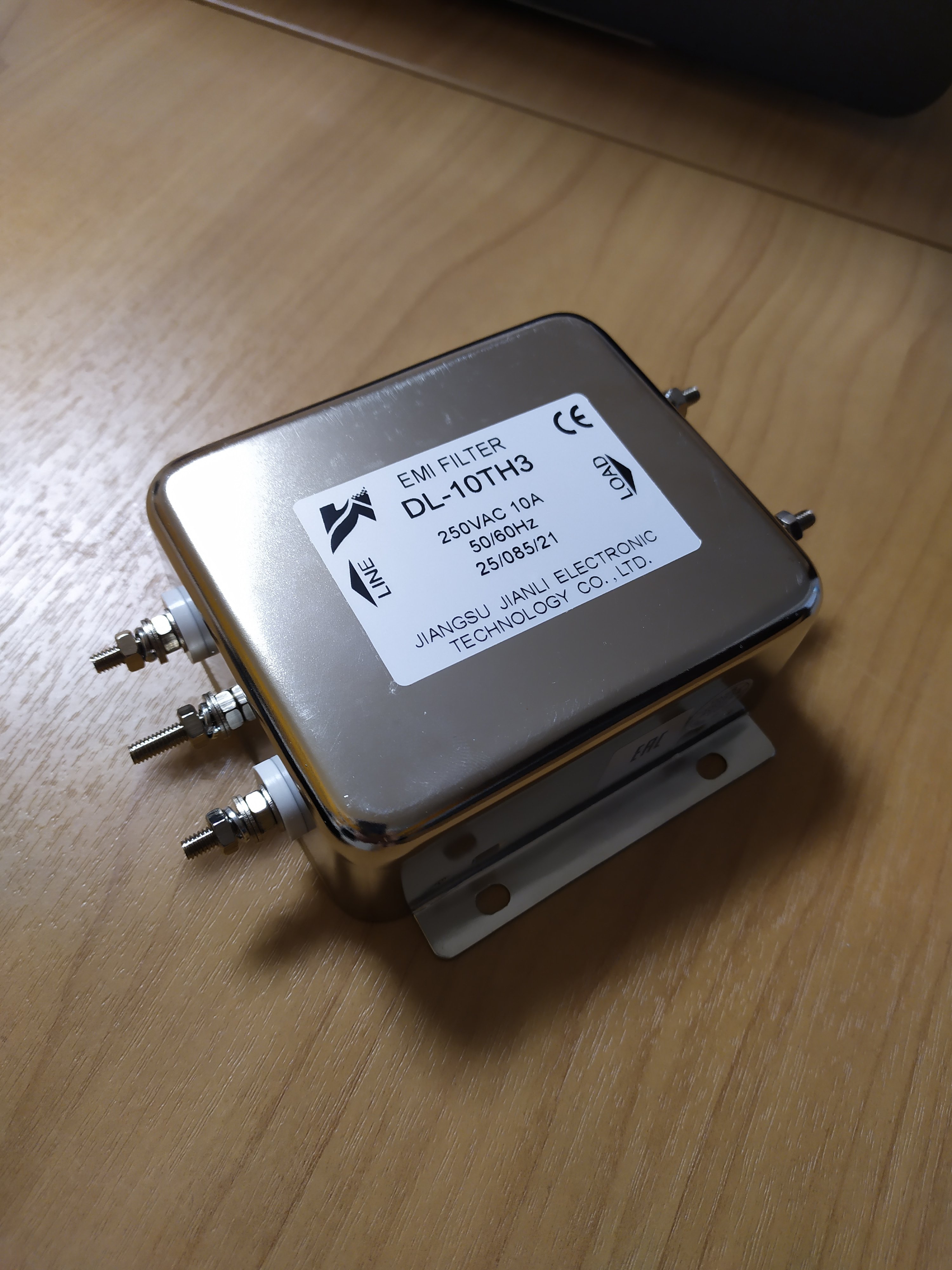

если верить прикреплённым на страничке спекам, он копает глубже тех же эпкосов (на частоте 40 кГц подавление не хуже 20 дБ в обоих режимах), поскольку в схеме всё ж три каскада индуктивностей - для синфазки и диф. помех.
У эпкосов, продающихся там же (а это как бы известный уважаемый производитель), всего один дроссель, и он дифференциальный, следовательно, он хуже будет справляться с синфазной помехой, да и в диф. режиме давит чуть меньше китайца (и начиная с более высокой частоты) - такие преимущественно дифференциальные фильтры не будут эффективно работать на всех видах помех, как комбинированный Jianli по вашей ссылке.
Только фильтр, конечно, желателен однофазный, чтобы было по 2 клеммы L и N с каждой стороны, и соотв-но земля )
ПС. покопал в сети, да, указанная вами марка - однофазный,
это чип-диповцы фото трёхфазного запулили на страницу товара ))
да, наоборот.
Но я бы воздержался от питания студийного оборудования подобными релейными стабилизаторами типа IEK, Ресанта и пр,
могут возникнуть проблемы в плане высоковольтных выбросов на выходе таких стабилизаторов при переключении реле.
Можно конечно поставить пару хороших варисторов и супрессор на выход стаба, но это костыли имхо.
Последнее редактирование:
-была тут тема похожая достаточно недавно там были марки епкосов которые были в чип дип , с одним дросселем стоило
порядка 700-900р с двумя 1500р , мне честно говоря лень смотреть , единственно ток там был по моему 6-8а, просто
честно говоря за голый фильтр 4000р это как то негуманно , или в другом месте поискать этот компонент
-у релейных стабилизаторов важен шаг , но как правило все лепят по простому 5 -15в 4-8 ступеней это не интересно, к тому же
реле там ставят как правило еще те
порядка 700-900р с двумя 1500р , мне честно говоря лень смотреть , единственно ток там был по моему 6-8а, просто
честно говоря за голый фильтр 4000р это как то негуманно , или в другом месте поискать этот компонент
-у релейных стабилизаторов важен шаг , но как правило все лепят по простому 5 -15в 4-8 ступеней это не интересно, к тому же
реле там ставят как правило еще те
-это запросто , там постоянно вместо фото чипов в soic пуляют дип , вместо резисторов конденсаторы транзистор один на все ну и т.д
Последнее редактирование:
Обязательно! Иначе не будет работать нормально.
А так: line - сеть; load - нагрузка. Земля общая.
Коллега @H-ron правильно расписал, куда и что.
Здесь ничего сложного, главное надёжно и безопасно смонтировать (ну, учитывая "опасный" вид присоединения в виде открытых винтовых клемм).
Заземление есть в студии?
Там на фильтре вроде М4 винты (измерьте на всяк случ),
для подключения нужны кольцевые наконечники под винт, типа НКИ 1.5-4 или 2.5-4, в зависимости, какой провод будете применять (1.5 либо 2.5 мм.кв.). Если нет спец. инструмента для обжима изолированных клемм, провод в них можно изловчится и запаять. Только ни в коем разе не обжимайте пассатижами.
@H-ron, @Anthony Scott, спасибо большое за советы ... завтра куплю кольцевые наконечники - сегодня попробовал по рабоче-крестьянски подключить - эффект, тот, на который я рассчитывал осуществился - в Quested VS2108 наконец пропал легкий надоедливый фон ...
А какая модель ?Тоже хочу купить online с двойным преобразованием,но все говорят ,что они дико шумные и их надо выносить в отдельное помещение .
ИБП APC Smart-UPS 1500VA LCD
Он не с двойным преобразованием (поэтому и пассив в нормальном состоянии), но с хорошим фильтром и выходом.
@digilab2, а вот такой нормальный? https://www.soberi.pro/product/majicbox-setevoy-filtr-pitaniya-dlya-audiotehniki , или dl10th3 из чип дипа получше будет?
Спасибо большое!Скажите а нет эффекта ,что динамику съело в звуке после этого UPS если сравнивать с подключённым аппаратом без него просто в розетку ?
Может. Уменьшаются наведенные искажения от блока питания, и некоторые слушатели это воспринимают именно так.

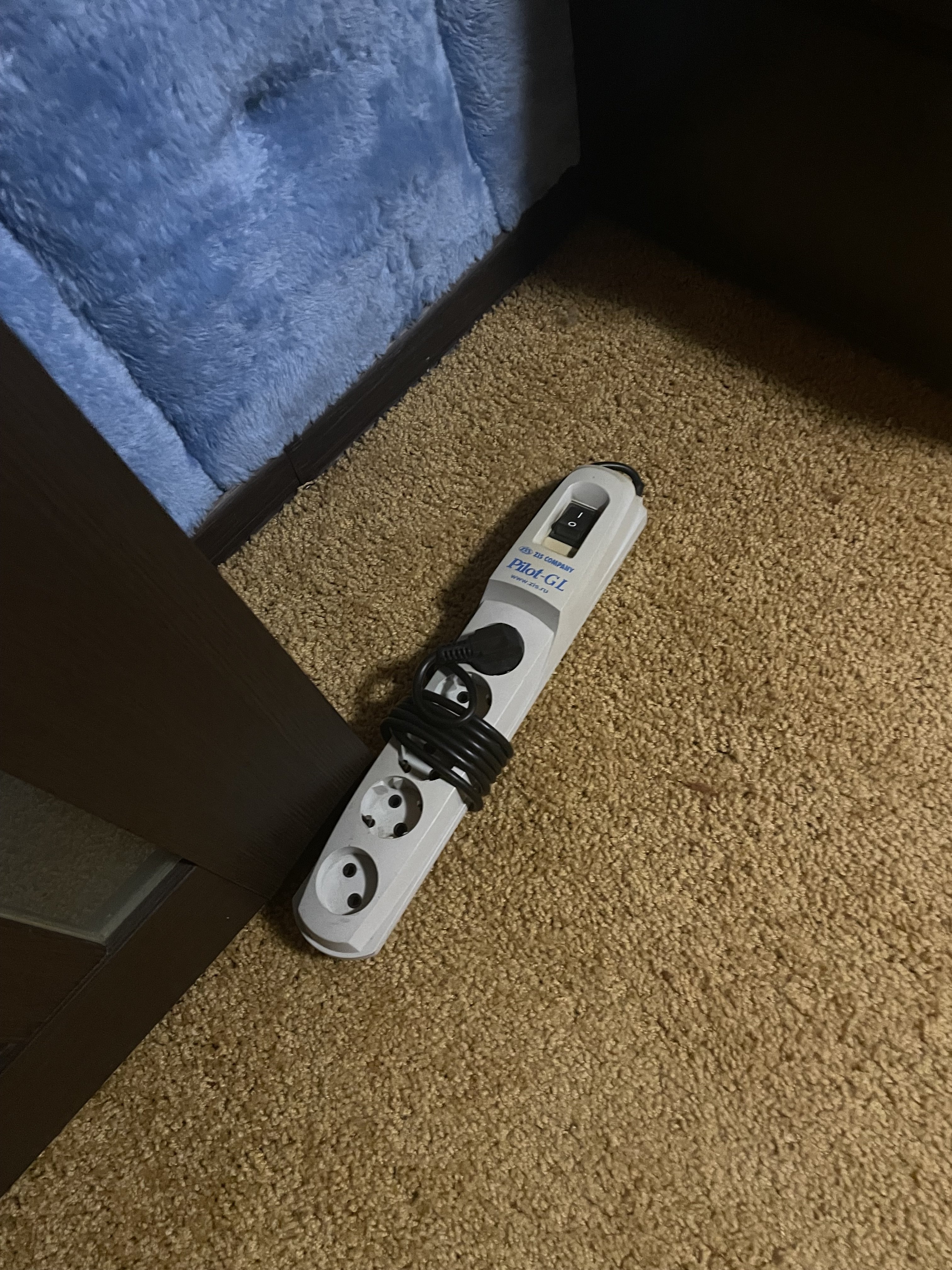

Вот он,погиб смертию храброй ,через 2 месяца после покупки. Я им теперь дверь подпираю.
