создание самодельного аналогового синтезатора с 4 - мя (8-ю) голосами без микроконтроллера (1 онлайн
- Автор темы Dmeerev
- Дата начала
-- На ебей - 29 долл.: https://www.ebay.com/itm/122223769399
А ваше время и мучения с дикретной схемотехникой - совсем ничего не стоят?
Впрочем, дело хозяйское.
Только учтите, что мучений у вас будет МНОГО. Начиная с блока питания.
Типовые 7815 и 7915 - не подходят...
А ваше время и мучения с дикретной схемотехникой - совсем ничего не стоят?
Впрочем, дело хозяйское.
Только учтите, что мучений у вас будет МНОГО. Начиная с блока питания.
Типовые 7815 и 7915 - не подходят...
Да тут обвязки столько , что почти дискрет ....
Хотя вещ качественная , с этим вряд ли поспоришь ......
Но нет ! У нас другая задача , а именно : При помощи молотка , зубила и какой-то матери , собрать наш русский , простой и надёжный синтюк . Что-то вроде Т34 .......
На зло всем буржуям .......
И я надеюсь мы с этой задачей справимся ......
Амин .
На зло всем буржуям .......И я надеюсь мы с этой задачей справимся ......
Амин .
Ну тогда , поехали ........
Вот он , простой , но нормально работающий VCО . На выходе ,как и обещал ---пила .
Управляющее напряжение со знаком +
Величиной от-- 0---до----8 Вольт.
Будут вопросы , отвечу .

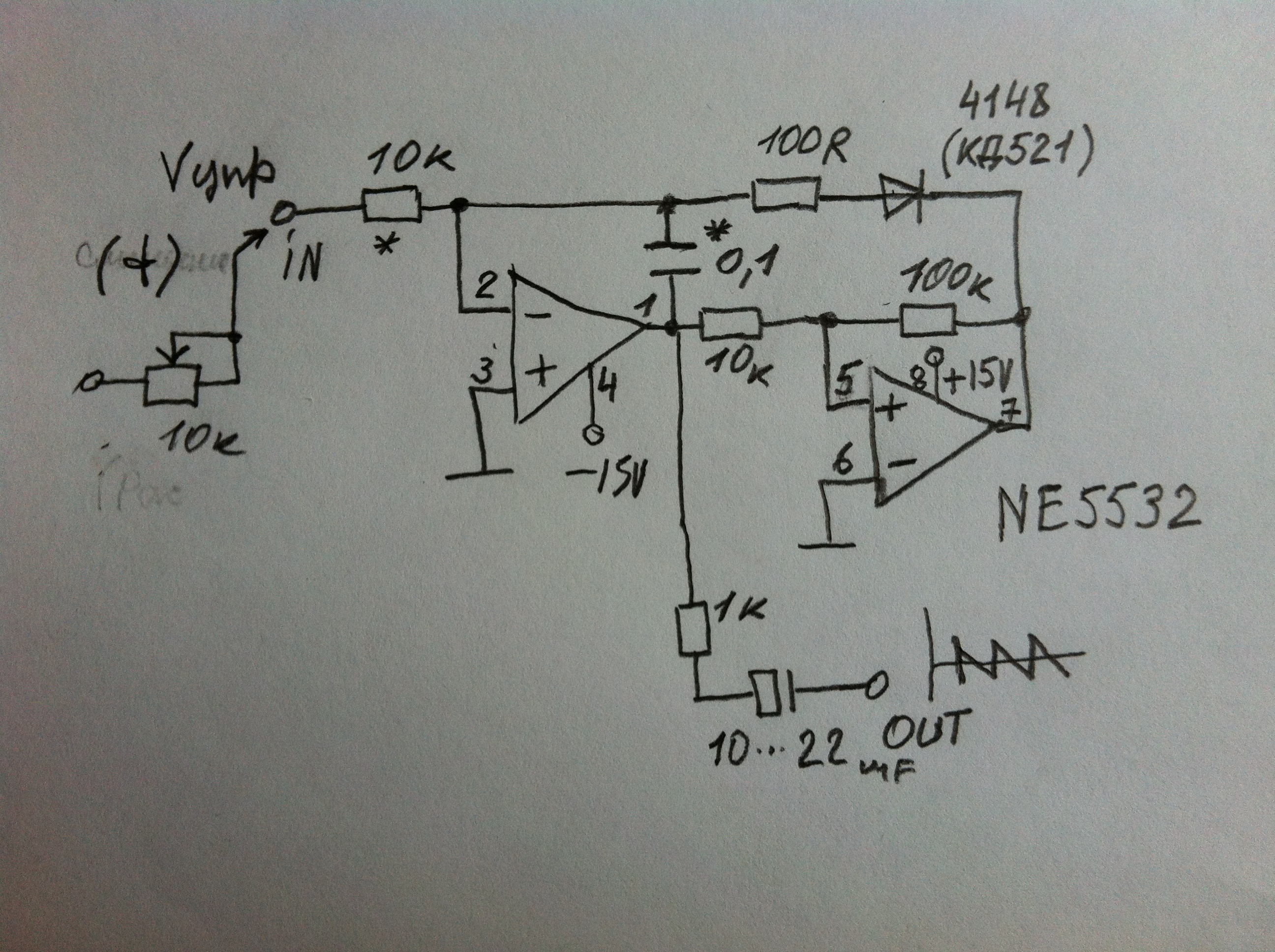

Схема ---вот ....
Вот он , простой , но нормально работающий VCО . На выходе ,как и обещал ---пила .
Управляющее напряжение со знаком +
Величиной от-- 0---до----8 Вольт.
Будут вопросы , отвечу .
Схема ---вот ....
Последнее редактирование:
И еще вопрос: аналог у NE5532 какой ни будь имеется? А то я, по наивности, думал что это что-то из 555-й серии, потом пригляделся - Федот, да не тот...
Да туда многое что пойдёт , но нужно что нибудь поскорострельнее , и чтобы нагрузку держало 600 -омную , ну и с защитой от КЗ ...
А что есть в наличии ?
-- Не надо аналогов, есть всё родное.
Да, и ещё: во все цепи упраляющего напряжения желательно ставить OP07.
Да, и ещё: во все цепи упраляющего напряжения желательно ставить OP07.
-- 555 - это не ОУ, это таймер.
В остальном - любые сдвоенные. Кроме цепей управления, о чём я уже писал.
В звукоом тракте - будете ставить разные ОУ, будете получать разный звук.
В нюансах, конечно же.
7815 и 7915 - они довольно сильно плывут от входного напряжения, тока нагрузки и температуры, до 0,15 вольта.
В звуке это пофиг, а вот в управлении - уже может играть роль.
Сам ещё лет 40 назад делал отдельный стабилизатор, с опорой на Д818Е - в то время лучшем стабилитроне в стране.
В остальном - любые сдвоенные. Кроме цепей управления, о чём я уже писал.
В звукоом тракте - будете ставить разные ОУ, будете получать разный звук.
В нюансах, конечно же.
7815 и 7915 - они довольно сильно плывут от входного напряжения, тока нагрузки и температуры, до 0,15 вольта.
В звуке это пофиг, а вот в управлении - уже может играть роль.
Сам ещё лет 40 назад делал отдельный стабилизатор, с опорой на Д818Е - в то время лучшем стабилитроне в стране.
Я меркую так. Для экспериментов, чтоб проверять работоспособность блоков синтезатора как по отдельности, так и во взаимодействии, можно обойтись и вариантом 7815 и 7915, потому как его слепить - 6 сек. А потом уже, когда дело дойдет до общей сборки в корпус, и т. д. - собрать что-то уже серьезное, как рекомендовал уважаемый Long.
На счет того, что 555 - таймер, я в курсе, просто сбило с толку то, что в инете полно схем VCO именно на них. Скажите, пожалуйста, а для вышеупомянутых TL-ок должно пойти и 12-ти вольтовое питание, я где-то встречал, что это для них даже номинал? Просто у меня 2-х полярник на 12в готов.
На счет того, что 555 - таймер, я в курсе, просто сбило с толку то, что в инете полно схем VCO именно на них. Скажите, пожалуйста, а для вышеупомянутых TL-ок должно пойти и 12-ти вольтовое питание, я где-то встречал, что это для них даже номинал? Просто у меня 2-х полярник на 12в готов.
А чем вам не понравилось то что я предлагал , С тем блоком клавиатуры что я опубликовал , хорошо работает простой линейный генератор . Никакой экспоненциальный преобразователь там не нужен , потому , что клавиатура сама по себе уже экспоненциальная . Схема простая , стабильность шикарная , VCO , у меня для неё на одной ne5532 . К тому-же она может работать с нулевым напряжением на входе И плюс ко всему , пила на выходе ......
Если хотите схему скину .....
Просто скопировал свой старый пост
...Уважаемый Коб, поправьте меня, если я не прав. На предложенной Вами схеме с клавиатурой, там указано, что подается на весь клавиатурный делитель от 0,5, до 6 вольт. Клавиатура там - 3, 5 октавы, т. е. - 43 клавиши, т. е. 43 сигнала идет на вход ГУНа. А если мне нужно, допустим, 2,5 октавы, то подаваемое напряжение могу рассчитать просто из пропорции: 43 - 5,5 вольт, 31 - х? Если там все линейно, то должно быть верно?
Я не думал , что вы сразу возьмётесь и за клавиатуру тоже .
Схема этой клавиатуры , у меня существует в переработанном варианте , более адаптированном под этот ГУН .
Думаю , лучше сначала сделать макет генератора , отладить его , а потом я скину вариант нужной клавы .....
Я не писал, что не понравилось, я просто спросил. Был такой немецкий электроорганчик во время оно, назывался "Ионика", у него внутри были неонки (много), и был он известен фантастическим уплыванием строя прямо в процессе исполнения ). Я просто представил инструмент с генератором на паре операционников, и закрались у меня подозрения, не будет ли плыть у него строй от температуры, напряжения питания и многих прочих факторов. Это ведь определяет пригодность инструмента к использованию...
Да я просто скопировал старый пост , он не был предназначен вам ,просто в нём был ответ на ваш вопрос
....Ионику помню , проблема была , но это не тот случай . То был электроорган , а это схема синтюка "вермона" , одной из последних модификаций ещё ГДР , которой давно нет .....
Тут стабильность "железобетонная " Схему этого клавиатурного контролёра немцы , в то время , у Ямахи SY- 2 скоммуниздили , так-что всё пучком......
Продолжаем традиции .....
Последнее редактирование:
-- Плыть будет, и со страшной силой. От температуры, от питающего стабилизаторы напряжения,
от уплывания выходов самих стабилизаторов от температуры, и ещё от кучи причин.

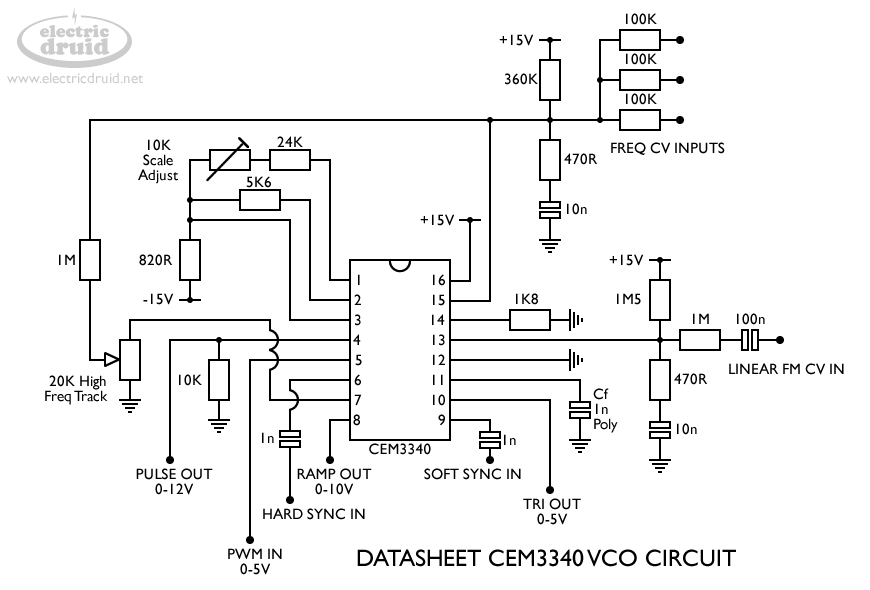

Поэтому и советовал CEM, что там хоть по температуре сам VCO стабилирирован.
от уплывания выходов самих стабилизаторов от температуры, и ещё от кучи причин.
Поэтому и советовал CEM, что там хоть по температуре сам VCO стабилирирован.
Друзья, я категорически извиняюсь, но дозвольте мне, сильно еще сирому в этих вопросах, таки, вставить свои три копейки. В советское время у нас выпускалось немало аналоговых синтюков. "Поливокс", например, которым с удовольствием пользовались и западные группы, а он же собран, насколько я знаю, не на специализированных микросхемах, типа - САМ, а на наших родных УДешках, в основном. Да ладно, "Поливокс"! Вон - "Ритм-2", классный синт, какие-то мужики, видел в ВК, выпускают его в модульном варианте с возможностью подключения МИДИ, правда бабок за него хотят немеряно. Так вот, "Ритм-2" этот, если глянуть его схему, тоже собран, в основном, на отечественных советских операционниках, и клавиатура там - обычная, типа того, что Коб предложил. "Фаэми М", опять же, там генераторы вообще на транзюках собраны. Никто же не боялся, что там что-то плавать будет. А взять знаменитые схемы Бугайчука и Петрова. Там все то же, все на отечественном ширпотребе. Значит работает... Ну, да, построить, для окончательного варианта, хорошо стабилизированный БП, пусть на тех же Д818, опять же стабилизированный источник опорного напряжения. Или, тогда уже, лепить генератор на контроллере, со всеми вытекающими. Но тогда уже о чисто аналоговом звуке можно забыть.
