Усилитель Clear Sound Amplifier (CSA) (3 онлайн)

DAZZER

Электронный англоаудиофил
19 Сен 2008
2.097
410
83
Спасибо за ответ! Жаль, не подойдёт к этому вредному усилку он(
У него входное сопротивление 10 кОм и вот такие требования по току(


bukvarev

Active Member
14 Окт 2018
65
239
33
48
Спасибо за ответ! Жаль, не подойдёт к этому вредному усилку он(
У него входное сопротивление 10 кОм и вот такие требования по току(
Странные требования. При 10 кОм входного сопротивления ток 180 мА означает напряжение в 1800 вольт :)


Long

Well-Known Member
27 Фев 2008
14.863
12.049
113
Moscow
WWW.LONG.RU
обеспечить продолжительный ток не менее 180 мА на выходе
-- Плз, покажите что за усь и где это идиотизм написан.
Аффтору перла надоть в школу, откуда его выперли в ранннем детстве.
180 мА даже на наушниках 32 Ом дост мощность в 1 ватт.
И наушнички просто испарятся.... :(

  • Haha
  • Like
Реакции: bukvarev и mexap

DAZZER

Электронный англоаудиофил
19 Сен 2008
2.097
410
83
Может я, конечно, не правильно понял, растолкуйте плз, что они имели ввиду:

  • Like
Реакции: wolfire

bukvarev

Active Member
14 Окт 2018
65
239
33
48
Может я, конечно, не правильно понял, растолкуйте плз, что они имели ввиду:
Посмотреть вложение 201992
Странный текст, в котором написано про "low input impedance".
Я его на оф. страничке аппарата (http://www.spectralaudio.com/dma-150.htm) не нашел.
Напротив, по спецификации у этого усилителя вход высокоимпедансный, на полевых транзисторах, специально для того, чтобы обеспечить "хорошую изоляцию от предусилителя" (Input Stage. the shielded input stage utilizes a balanced, double cascode design using matched differential pairs of J-FET's. The cascode design derives its own ground reference and produces extremely high levels of isolation from the preamplifier and between the stages of the DMA-150 itself. )

Из спецификации (http://www.spectralaudio.com/dma-150spec.htm)
Input:
Impedence:
  • 100K ohms in parallel with 100 pf
Sensitivity:
  • 1.5 volts/nominal output
Ток для получения номинального напряжения на выходе (в звуковом диапазоне) - 30 мкА.

  • Like
Реакции: wolfire

H-ron

Well-Known Member
13 Апр 2011
6.845
4.964
113
56
Москва
использованием
Может я, конечно, не правильно понял, растолкуйте плз, что они имели ввиду:
Посмотреть вложение 201992

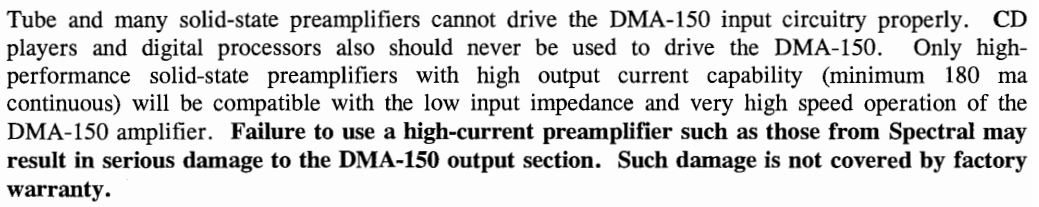

Ламповые и многие транзисторные предусилители не могут корректно справиться со входными цепями DMA-150. CD плееры и цифровые процессоры также не должны использоваться как источники сигнала для DMA-150. Только высокопроизводительные транзисторные предусилители с высокой токовой нагрузочной способностью (минимум 180 мА непрерывно) будут совместимы с низким входным сопротивлением и со сверхвысокоскоростной работой усилителя DMA-150. Отказ от использования сильноточных предусилителей, типа выпускаемых Spectral, может привести к серьезным повреждениям выходных каскадов DMA-150. Подобные повреждения не покрываются заводской гарантией.


H-ron

Well-Known Member
13 Апр 2011
6.845
4.964
113
56
Москва
@DAZZER, по мне, они просто пурги нагоняют со своими мегагерцами. Но даже на мегагерцовых частотах таких токов не достичь - схему бы глянуть. ИМХО, это аудиофилия…


Long

Well-Known Member
27 Фев 2008
14.863
12.049
113
Moscow
WWW.LONG.RU
  • Like
Реакции: wolfire

DAZZER

Электронный англоаудиофил
19 Сен 2008
2.097
410
83
Из мануала. Автор Keith O. Johnson. Вот:
Усилитель правда 100S, у которого 10 кОм входное сопротивление, но текст такой же. Взял его пока на послушать, до того, как CSB доедет. Так стрёмно без преда правильного (напрямую к ЦАПу) и подключать!

Последнее редактирование:

Long

Well-Known Member
27 Фев 2008
14.863
12.049
113
Moscow
WWW.LONG.RU
-- Хня какая-то. Откровенная.
Гляньте здесь на эту тему:

Это именно то, что называется ХАЙП. В самом прямом смысле.
(Недавно здесь где-то был перевод.)

Последнее редактирование:
  • Like
Реакции: DAZZER

bukvarev

Active Member
14 Окт 2018
65
239
33
48
Наконец-то завершили отладку программного обеспечения первой очереди.
Прибор на стадии бета тестов. Осталось только получить с завода красные стекла для индикатора и фотоприемника.
К концу этой недели планируем завершить с первым экземпляром аппарата, и будем его отгружать..

Последнее редактирование:

mitinglas

дМитрий Зайцев
А как организовано управление выходами? Кнопка переключает А, Б, выключает? А наушники всегда работают?
Что-то как по мне - маловато органов управления, ещё бы кнопочек и регуляторов.
Как мне регулировать уровень в наушниках и уровень мониторов?


Dmitry Stepin

In trance me trust
12 Янв 2004
13.548
9.177
113
37
Москва
t.me
Вообще нужно сделать поддержку веб интерфейса и запилить приложеньку для мобильников, чтобы прямо с них можно было все ручки крутить!

  • Like
Реакции: DAZZER

bukvarev

Active Member
14 Окт 2018
65
239
33
48
А как организовано управление выходами? Кнопка переключает А, Б, выключает? А наушники всегда работают?
Что-то как по мне - маловато органов управления, ещё бы кнопочек и регуляторов.
Как мне регулировать уровень в наушниках и уровень мониторов?
Там все сделано достаточно просто и интуитивно понятно.
1. Кнопка "SEL" переключает мониторные выходы, кнопка "MUTE" выключает все мониторные выходы / подключает тот выход, который был ранее выбран.
2. Для каждого выхода в меню задается поправка громкости. Ее можно настроить, войдя в меню и подстраивая ослабление любого из выходов на величину до 20 дБ. В процессе подстройки выходы можно переключать, и контролировать все на слух.
3. По входам то же самое. Для каждого из них есть своя поправка.
4. Наушники работают всегда. Они подключены через свой усилитель к выходу регулятора громкости. Поэтому в них отображаются все изменения громкости при переключении выходов.


Dmitry Stepin

In trance me trust
12 Янв 2004
13.548
9.177
113
37
Москва
t.me
Для каждого выхода в меню задается поправка громкости. Ее можно настроить, войдя в меню и подстраивая ослабление любого из выходов на величину до 20 дБ. В процессе подстройки выходы можно переключать, и контролировать все на слух
Молодцы!
Наушники работают всегда. Они подключены через свой усилитель к выходу регулятора громкости. Поэтому в них отображаются все изменения громкости при переключении выходов.
Не очень молодцы.. Хотя бы замьютировать выход на наушники можно отдельно?


mitinglas

дМитрий Зайцев
Там все сделано достаточно просто и интуитивно понятно.
1. Кнопка "SEL" переключает ...
У меня уже вывих моего слабого мозга. А когда можно отдельно ЦАП купить? С тумблером вкыл-выкл и селектором входов (только цифровых, т.е. можно вообще без оного)


bukvarev

Active Member
14 Окт 2018
65
239
33
48
Не очень молодцы.. Хотя бы замьютировать выход на наушники можно отдельно?
Пока нет.
У меня уже вывих моего слабого мозга. А когда можно отдельно ЦАП купить? С тумблером вкыл-выкл и селектором входов (только цифровых, т.е. можно вообще без оного)
Отдельный ЦАП если и появится, то не раньше следующего года.
А в этом году у нас появится дополнительная опция для текущего аппарата - подключение отдельного (третьего выхода) напрямую к выходу ЦАПа ("Direct DAC OUT") . Сейчас этот выход закрыт заглушками. С такой опцией ЦАП можно будет слушать независимо от всего остального.

  • Love
  • Like
Реакции: Motosummer и mexap

Dmitry Stepin

In trance me trust
12 Янв 2004
13.548
9.177
113
37
Москва
t.me
Ну и ладно! В конце концов есть куда наушники воткнуть! Я спрашивал про мьют только потому, что лично меня вымораживает, когда в рядом лежащих наушниках играет музыка. Они у меня открытые и их хорошо слышно всегда.

  • Like
Реакции: bukvarev

buncker

=)
26 Ноя 2002
10.001
4.283
113
42
МО
вот тут согласен, особенно если привык не громко мониторы включать.
