Что касается Ми-ФА - сегодня отдаёт аппарат дальше ) я попросил написать пару слов
Последнее редактирование:
Усилитель Clear Sound Amplifier (CSA)
- Автор темы Schmidt
- Дата начала
Объект сдал! Отслушал ЦАП, спасибо за возможность! Если одним словом - ШИКАРНО!) В двух - еще и восторг!)
Правда, это касается всех трех ЦАПов которые я сравнивал: + RME ADI pro2 FS (на аккум. питании) и DIGICON 202 (LME 49860).
Сравнивал для себя (и на объективность не претендую), на двух системах: CSB-TANNOY FSM + ST200 и CSA-x600, сдпиф - XLO.
Референсы - то, что близко мне по стилю: джазовые комбо, блюз и блюз-рок, немного классик-рок успел послушать.
Про впечатления... да фиг знает как описать без аудиофилизма). Офигенно просто! ) Все, что написано в отзывах на цап раньше: локализация, широта сцены, нюансы... Всё есть. Но это "всё" есть и в АДИ-2 ПРО и в Дигилабе! В нижегородском, кмк, звук поширше, пораздельнее инструменты, но это на уровне ловли блох.)
В AC/DC - Back in Black гитары Малькольма и Ангуса прозвучали лучше всего по читаемости у нижегородского цапа (в "не желтом" режиме модуляторов). Бас быстрый и артикулированный. Со сложным по низам материале SuperBass 2 (Ray Brown +) ЦАП справился лучше всех.
Kari Bremnes - Norwegian Mood, Bonnie Raitt - Slipstream {HDTRACKS}, Buddy Guy - Bring 'Em In и многое другое - выше всяких похвал.
А вот в камерном Tsuyoshi Yamamoto Trio - Misty (1974) тембр фано в средних и высоких октавах, мне показался, ближе к челесте, тогда как дигилаб и рме нарисовали его с молоточком и с теплым "телом" рояля.
Все три ЦАПа звучат очень голографично.

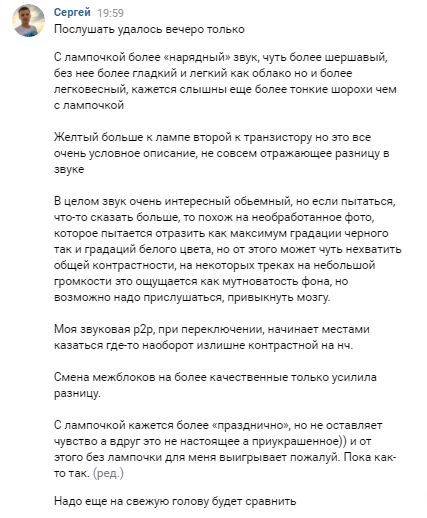

Из двух режимов мне больше (чаще) нравился тот, который с желтой лампочкой.
Жаль, что не удалось удалось послушать хай-резы в формате DSD/DSF в нативе.
Но в остальном прибор поражает своим звуком.
Я для себя все решил - я в очереди.
Да, и как предупреждал Dmitry Stepin - ЦАП включать первым, выключать последним!
Правда, это касается всех трех ЦАПов которые я сравнивал: + RME ADI pro2 FS (на аккум. питании) и DIGICON 202 (LME 49860).
Сравнивал для себя (и на объективность не претендую), на двух системах: CSB-TANNOY FSM + ST200 и CSA-x600, сдпиф - XLO.
Референсы - то, что близко мне по стилю: джазовые комбо, блюз и блюз-рок, немного классик-рок успел послушать.
Про впечатления... да фиг знает как описать без аудиофилизма). Офигенно просто! ) Все, что написано в отзывах на цап раньше: локализация, широта сцены, нюансы... Всё есть. Но это "всё" есть и в АДИ-2 ПРО и в Дигилабе! В нижегородском, кмк, звук поширше, пораздельнее инструменты, но это на уровне ловли блох.)
В AC/DC - Back in Black гитары Малькольма и Ангуса прозвучали лучше всего по читаемости у нижегородского цапа (в "не желтом" режиме модуляторов). Бас быстрый и артикулированный. Со сложным по низам материале SuperBass 2 (Ray Brown +) ЦАП справился лучше всех.
Kari Bremnes - Norwegian Mood, Bonnie Raitt - Slipstream {HDTRACKS}, Buddy Guy - Bring 'Em In и многое другое - выше всяких похвал.
А вот в камерном Tsuyoshi Yamamoto Trio - Misty (1974) тембр фано в средних и высоких октавах, мне показался, ближе к челесте, тогда как дигилаб и рме нарисовали его с молоточком и с теплым "телом" рояля.
Все три ЦАПа звучат очень голографично.
Из двух режимов мне больше (чаще) нравился тот, который с желтой лампочкой.
Жаль, что не удалось удалось послушать хай-резы в формате DSD/DSF в нативе.
Но в остальном прибор поражает своим звуком.
Я для себя все решил - я в очереди.
Да, и как предупреждал Dmitry Stepin - ЦАП включать первым, выключать последним!
Вот! Нижегородский ЦАП такой крутой, что мы наконец услышали рояль Ямамото в его истинном виде! А не эти придумки других цапов с тёплыми телами и молотками..
так оно и должно быть, рме с моей точки зрения несколько суховат , а digilab у вас из прошлого проекта -несколько жирноват по нч на
lme49860, хотя тут дело вкуса, что касается стереобазы то ее вообще можно сделать любую по желанию, просто нафиг это никому не
нужно насколько знаю
@mexap, А есть ли возможность в цапе сделать переключалку Speakers A/B? Большинство аудио интерфейсов среднего класса позволяют переключаться между 2 парами мониторов, тем не менее 3 пары - это то, что зачастую требуется, исходя из запроса: Мейны, ближнее поле и ауратоны/нски - поэтому вопрос, думаю, актуален для многих. С учетом того, что хороший мониторный контроллер стоит очень дорого. Я не инженер, поэтому не знаю как это реализовать грамотно, но возможно с помощью каких то классных реле?
-а почему не а/b/c/d ? на али есть куча пассивных переключателей на xlr 3x1 или 1x3 и стоят недорого, не очень понятно
зачем в цап городить ненужные большинству потребителей функции хотя в общем сложного ничего нет , вот если громкости
на каждом канале отдельно и совместно регулируются это другое дело но это либо регулировка в цифре и многоканальный
цап как собственно у всех и реализуется , либо коверканье звука цап аналоговым регулятором с каким то управлением ,самое
безобидное здесь это моторизованные поты или релейки но все равно лишний буфер будет присутствовать
Последнее редактирование:

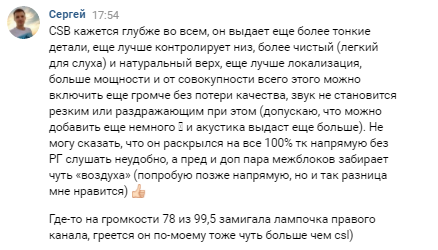

...мне даже страшно представить с какой громкостью нужно включить csb, чтобы на нём замигала лампочка перегрузки
У него Магнепаны, возможно они имеют низкую чувствительность и\или импеданс.

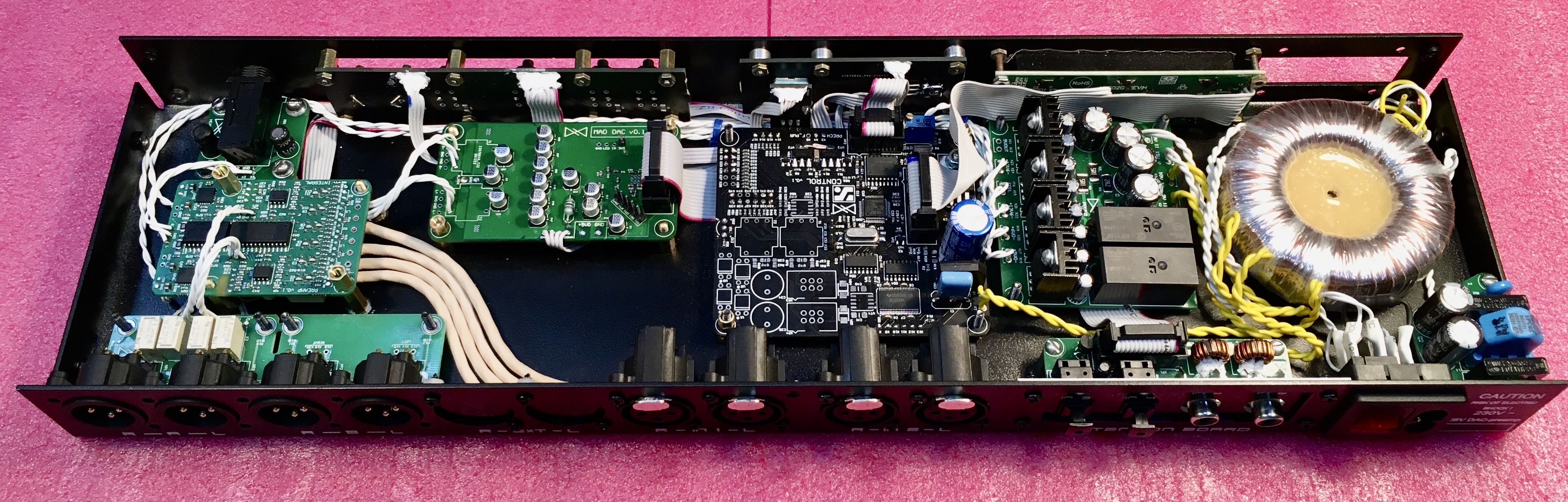

Фото первого собранного тестового образца CSV(voluminous):
А силовой разъём будет не IEC C13?
Можно один из цифрвых входов AES/EBU сделать?
И всё-таки просится третий аналоговый вход, даже место есть. Может произойдёт чудо и удастся интегрировать без потери ЦАПа?
И ещё бы мордочку увидеть
Третий аналоговый выход просится, это под него место есть
Устройство маломощное, да и места мало, поэтому установлен IEC C8.А силовой разъём будет не IEC C13?
Можно один из цифрвых входов AES/EBU сделать?
И всё-таки просится третий аналоговый вход, даже место есть. Может произойдёт чудо и удастся интегрировать без потери ЦАПа?
И ещё бы мордочку увидеть
По AES/EBU сейчас можно использовать переходник. В будущем, возможно, сделаем вариант с этим интерфейсом.
Третий аналоговый вход - только вместо ЦАПа. Это место предназначено для третьего аналогового выхода (в будущем).
Как только придут стекла для панели - выложим фото устройства в сборе.
Мы сделаем такую модификацию, но не скоро. В начале обкатаем текущее исполнение, соберем все отзывы и пожелания, а после займемся переделкой платы микроконтроллера, чтобы он мог управлять тремя выходами, и разработкой платы на три выхода. Там же, возможно, и про AES/EBU вспомним.Третий аналоговый выход просится, это под него место есть
Это точно не в этом году.
Сейчас провозимся с написанием, отладкой софта и обкаткой первого экземпляра. А потом - выпуском первой партии устройств.
-- Я бы добавил - что и для того, чтобы потом не мучаться с поисками розеток без земли.
mitinglas
дМитрий Зайцев
А расскажите подробнее о наушниковом усилителе: на чём, для чего (потащит планары в 32Ом?).
Усилитель выполнен на микросхеме TPA6120, питание +-12В. На 32Ом должен отдать около 1Вт. Усилитель приличный, но не всеядный и не претендует на ХайЭнд.
Последнее редактирование:
При выходном напряжении 2В RMS на нагрузке 600 Ом - 4,7 мА. Ток короткого замыкания - до 50 мА.
