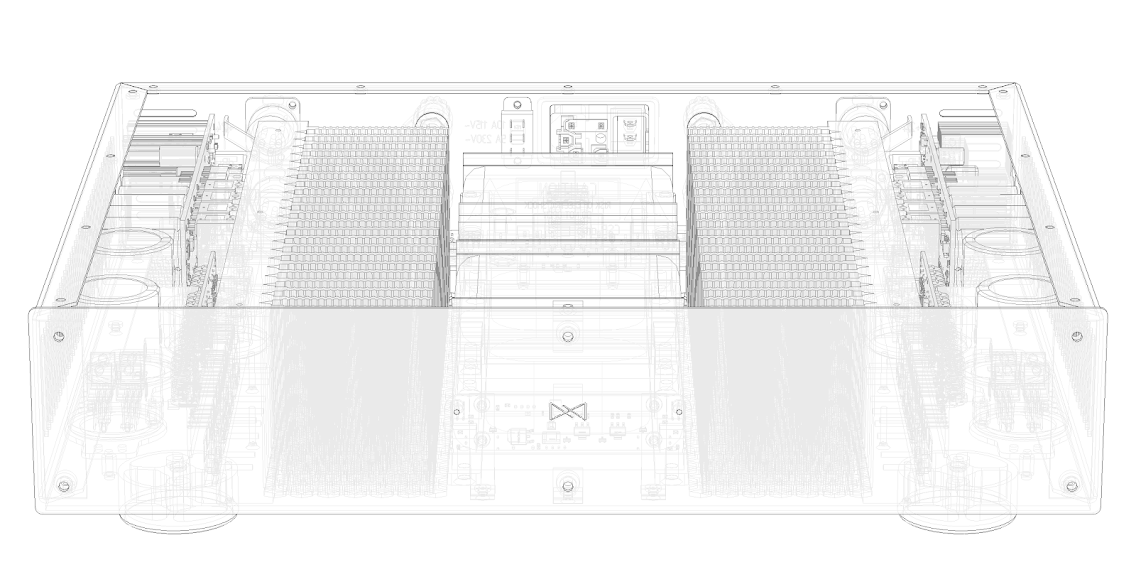

Усилитель Clear Sound Amplifier (CSA)
- Автор темы Schmidt
- Дата начала
Насколько мы с Женей перерыли интернет пару лет назад - мы не нашли аналога нашему лого. А он, в свою очередь - нам навеян был рунами. Лого - наш авторский.
Записали видео об одном из текущих/будущих проектов. Монтаж брусьев на плату.
Приветствую. В процессе. Решили сначала немного с другой стороны зайти, с бюджетной.
Очень правильное решение.Приветствую. В процессе. Решили сначала немного с другой стороны зайти, с бюджетной.

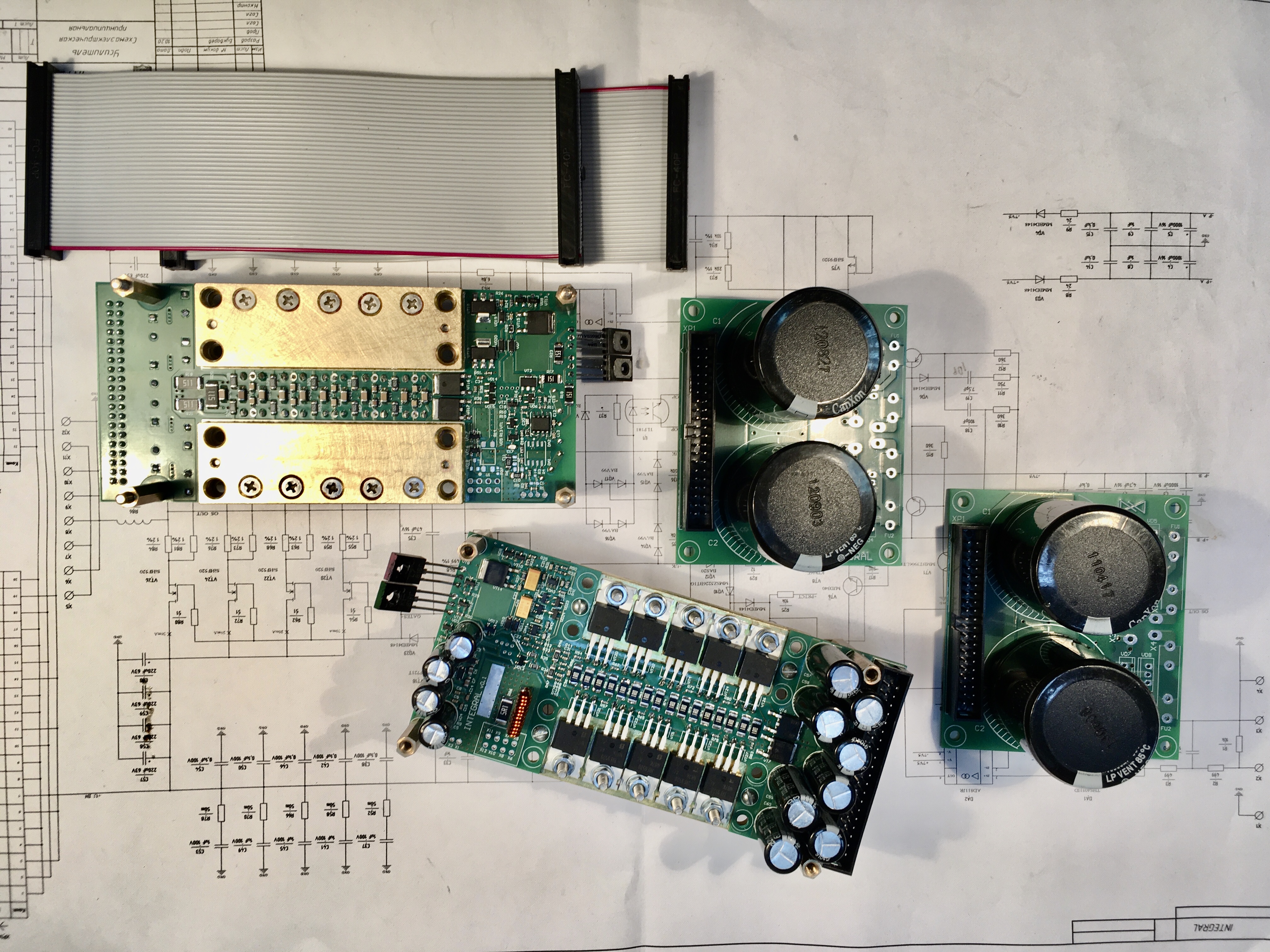

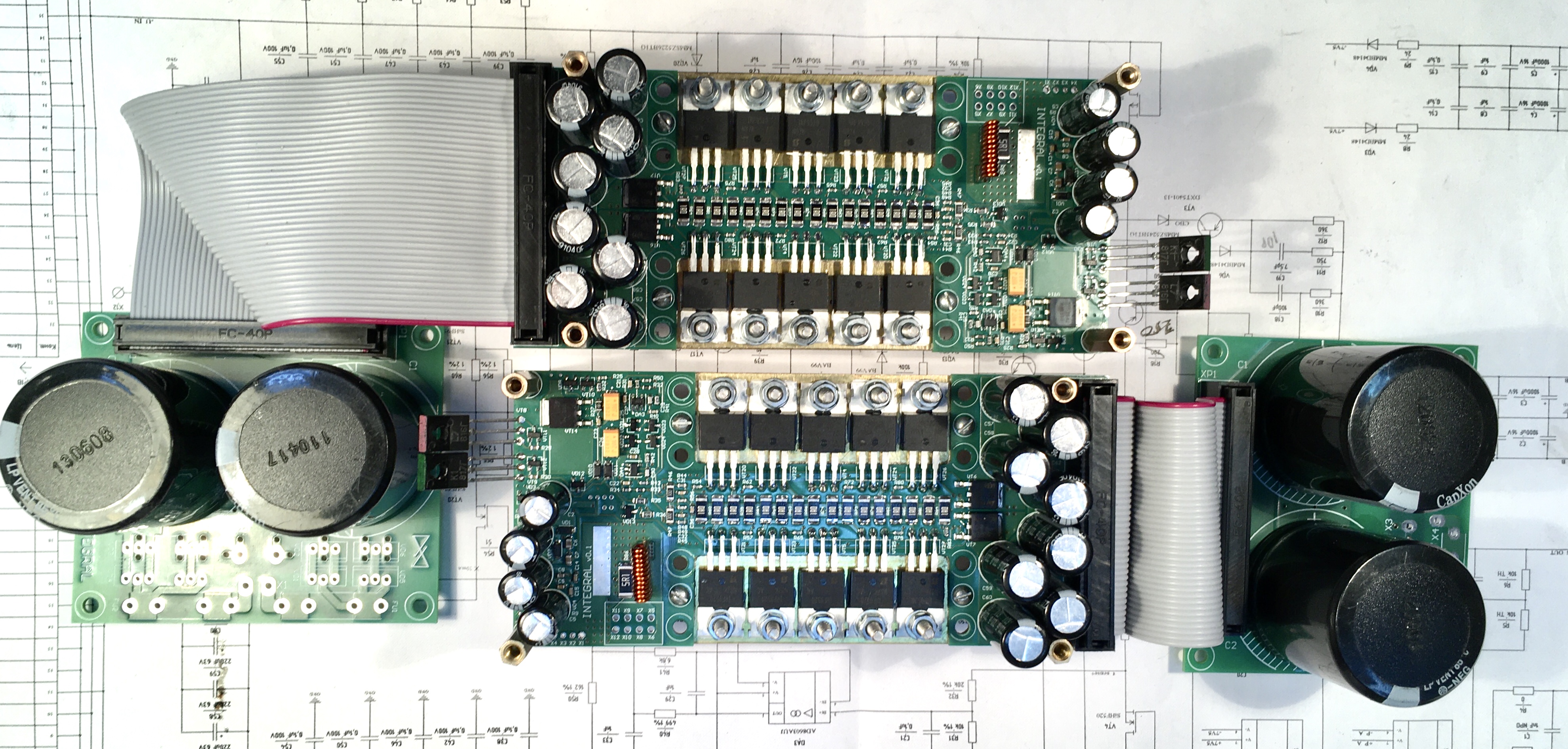

Сегодня собрали и послушали платы проекта «Интеграл».
Больше технических подробностей можно прочитать здесь: http://forum.vegalab.ru/showthread.php?t=88123&p=2861461&viewfull=1#post2861461
Позиционирование(ориентировочно): активная акустика и diy.
Позиционирование(ориентировочно): активная акустика и diy.

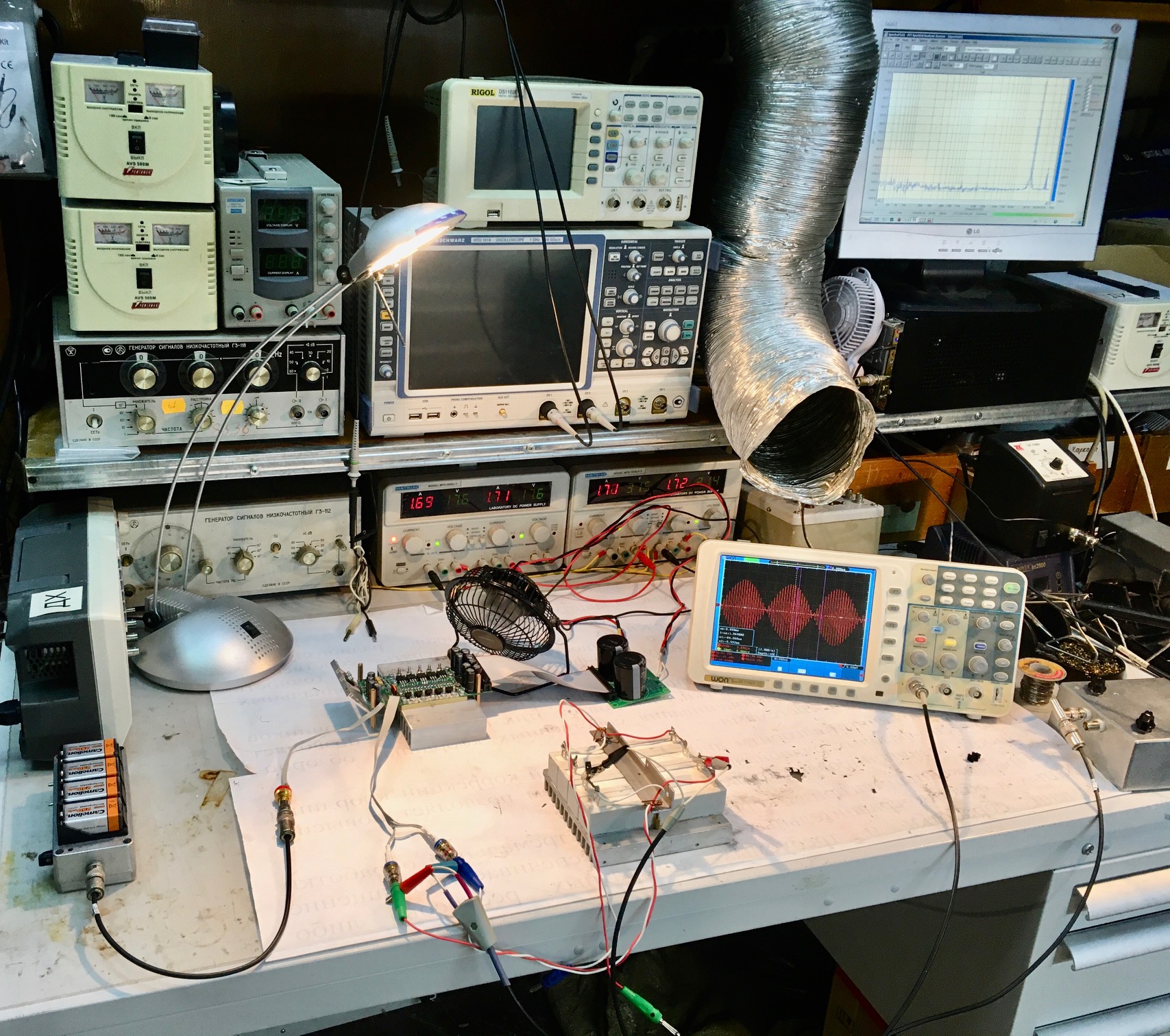

Запустили макет "Интеграла" в полной конфигурации. Фото процесса измерения IMD19_20.

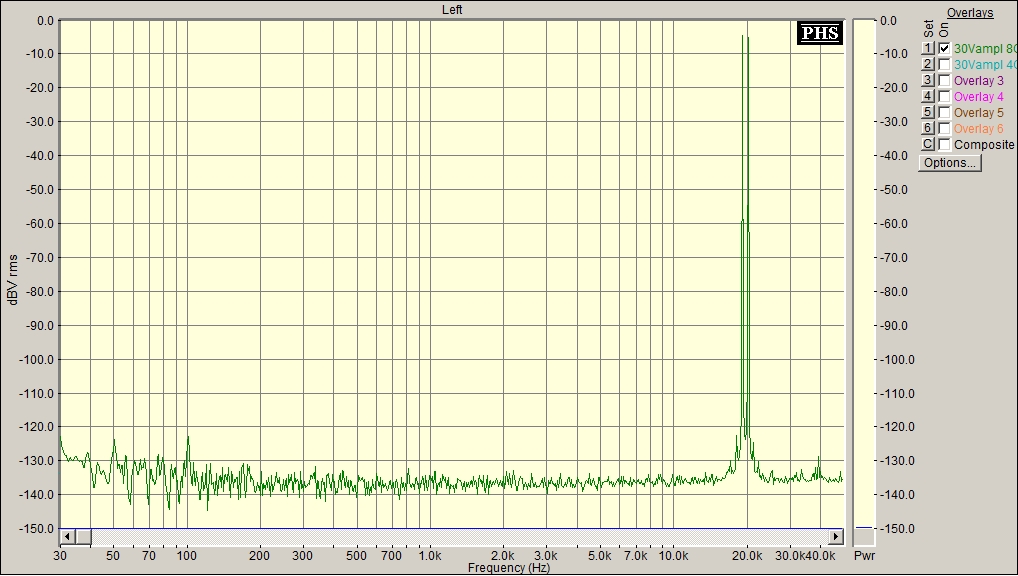

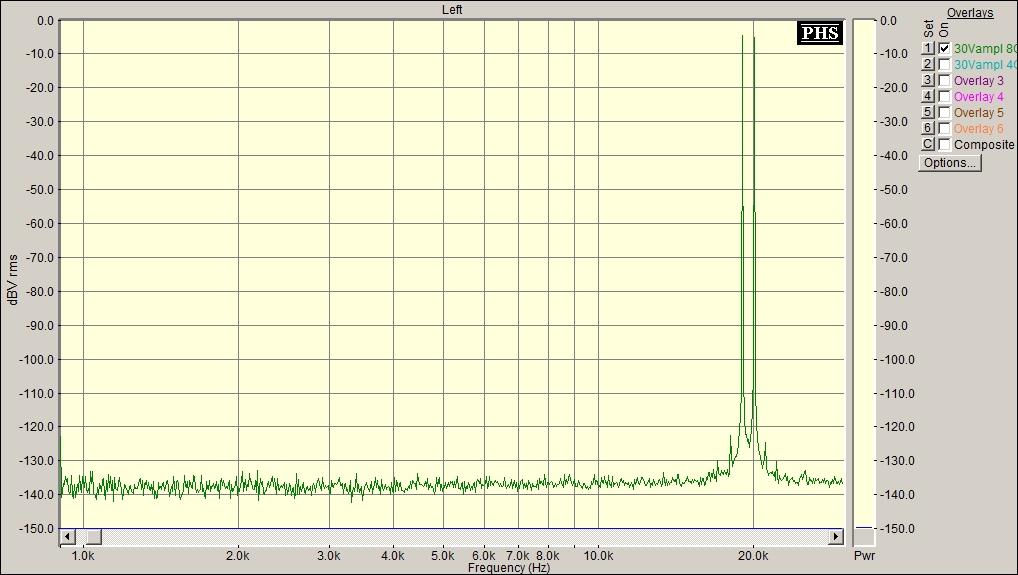

Результаты измерений для нагрузки 8 Ом, амплитуда суммарного сигнала - 30 В (мощность ~28 Вт):

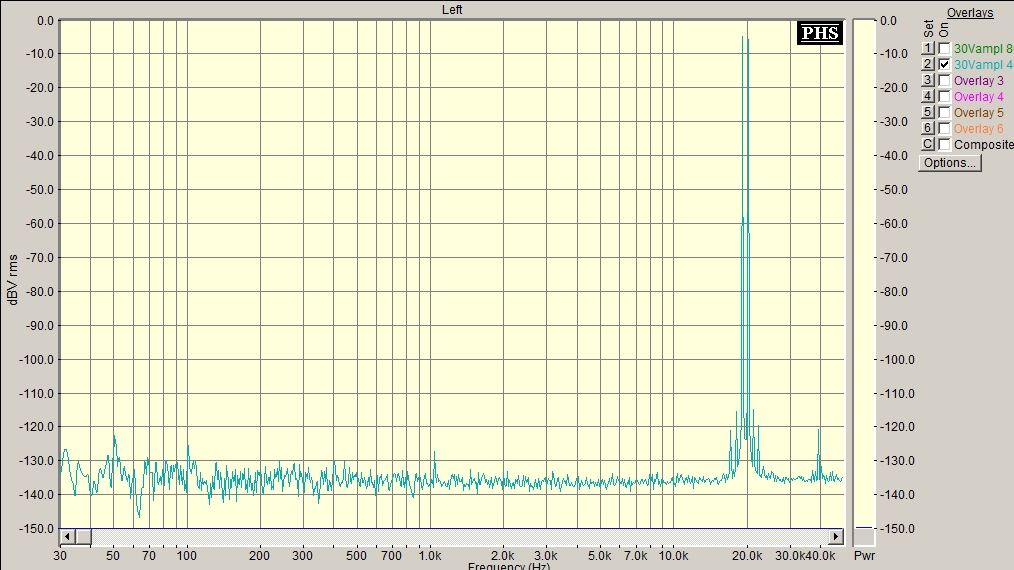

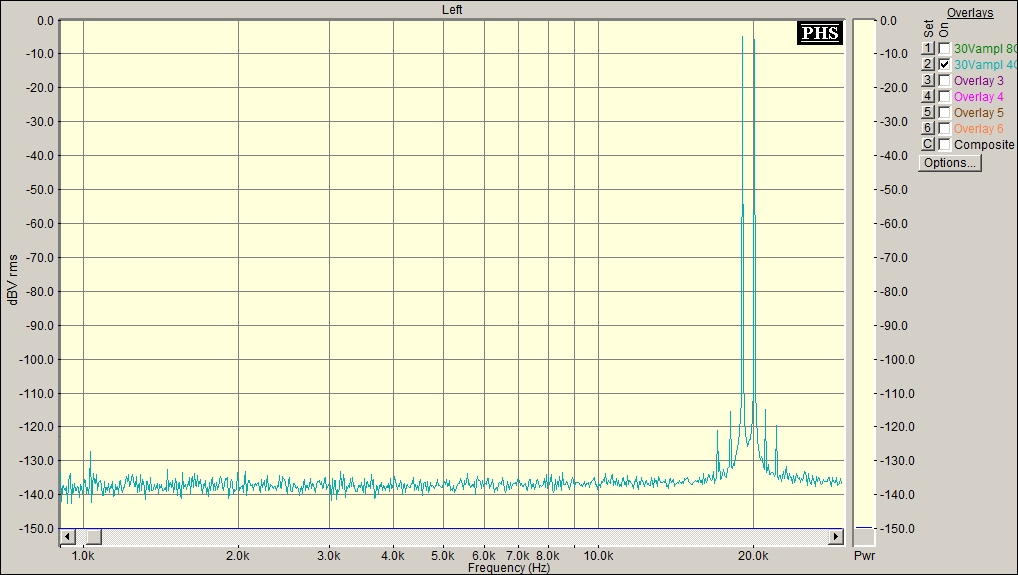

Результаты измерений для нагрузки 4 Ом, амплитуда суммарного сигнала - 30 В (мощность ~56 Вт):
Точнее измерить не позволяет генератор/карта
Текущая схема макета во вложении.
Играет эта штука замечательно.
В процессе наладки доработок было совсем немного, поэтому оставшиеся печатные платы пойдут в дело. Мы соберем и попробуем, как будет работать версия усилителя без латунных брусьев.
Следующим шагом сделаем входной буфер для балансного сигнала и потихоньку будем думать над платкой субмодуля защиты, устанавливаемой на плату усилителя.
Результаты измерений для нагрузки 8 Ом, амплитуда суммарного сигнала - 30 В (мощность ~28 Вт):
Результаты измерений для нагрузки 4 Ом, амплитуда суммарного сигнала - 30 В (мощность ~56 Вт):
Точнее измерить не позволяет генератор/карта
Текущая схема макета во вложении.
Играет эта штука замечательно.
В процессе наладки доработок было совсем немного, поэтому оставшиеся печатные платы пойдут в дело. Мы соберем и попробуем, как будет работать версия усилителя без латунных брусьев.
Следующим шагом сделаем входной буфер для балансного сигнала и потихоньку будем думать над платкой субмодуля защиты, устанавливаемой на плату усилителя.
Последнее редактирование:
Это прототип «интеграла» был не звуковым усилителем, разработанным на полосу до 2МГц.
«Интеграл» - как раз усилитель мощности звуковой частоты.
