[Anthony Scott]

@dr-music, «драйвер» - имеется в виду блок питания со стабилизатором тока?
Напряжение. На таких светодиодах обычно падает 3В, и соотв-но, на каждом звене из параллельных 5-и штук будет около того. Умножим на число последовательных звеньев (24), получается 72В.
Ток. По спекам на диоды он примерно 65 мА на диод, умножим на 5, это 325 мА (0,325 А) через одно звено, как и через всю цепь с остальными заеньями.
Для проверки можно перемножить U на I, получается в районе указанных цифр по мощности …



[dr-music]

что имеется в виду, блок питания со стабилизатором тока?

Это слэнг световиков, который я некритично перенял. БП у них — это когда напряжение стабильное (на упаковке указано), а драйвер — когда по току стабилизация, а напряжение гуляет.
72В — таких БП и нет, тем более в массовом сегменте. Я-то думал, что должен быть указан ток, который драйвер тока обеспечит (ток одного диода, умноженного на пять), примерная вилка напряжений (ну, там, 65-80V) и общая мощность (да, с запасом).
Посмотрел несколько дата-шитов в сети на диоды — там разные значения тока. На Озонах и прочих Яндекс-маркетах номенклатура БП (драйверов тока) указана как кому в голову взбредёт. Вот я и поплыл.



[Anthony Scott]

@dr-music, если немного терпит, завтра в течение дня постараюсь что-н подыскать из продающегося, и если не у нас, то на Али…



[dr-music]

если немного терпит, завтра в течение дня постараюсь

Спасибо!



[dr-music]

@dr-music, если немного терпит, завтра в течение дня постараюсь что-н подыскать из продающегося, и если не у нас, то на Али…

Такой, кажеццо, должен подойти: драйвер тока светодиодов одноканальный AC-DC 36w 24-36*1w 72-125v 280mA

0,2 Вт : 3 V = 0,066 A (паспортные 60 mA). 5 диодов в параллель — 300 mA. 280 mA — близко, светить будет поскромнее, прослужит дольше.



[andy felon]

@dr-music, если меньше возьмёте блок просто сгорит и все, блок питания для диодов выбирается с запасом по мощности не менее 20%



[dr-music]

если меньше возьмёте

Так по мощности я как раз с необходимым запасом и выбрал. Меньше тут только ток, который будет стабилизироваться драйвером тока.
На самом деле в ночи меня «гугл разбанил», и я нашёл драйвер и на 300 mA. Если, конечно, предполагать, что 300 mA это правильное число. Документации-то нет, а комплектная плата сгорела в прах, ибо очевидно была недостаточной мощности (совсем малюсенькая).



[Anthony Scott]

Вот ещё вариант на 300мА, напряжения 70-130 (как раз в нужных пределах:

https://www.vseinstrumenti.ru/product/svetodiodnyj-drajver-oao-yupz-promsvyaz-sts-39-300d-130-1-m-b-ip20-001-02-12998423/

или

https://www.ozon.ru/product/drayver-dlya-svetodiodnogo-svetilnika-300ma-36vt-1547370906/?abt_att=1&utm_campaign=productpage_link&utm_medium=share_button&utm_source=smm

В общем, ищите по току, и чтобы сразу был запас по мощности, а напряжение само как правило, уже будет в пределах значений 72-135В.

Такой, кажеццо, должен подойти

Думаю да



[andy felon]

@dr-music, так если диоды на 300 а вы берете 280 это не будет светить тускло, это просто блок сгорит. если диоды 300 то надо брать на 350 минимум, а чтобы тускло это напряжение нужно ронять.



[dr-music]

это не будет светить тускло, это просто блок сгорит

Нет, не так. 300 mA — это ток, при котором диоды работают в своём наилучшем режиме. (Ток, а не мощность!) При меньшем токе диоды будут светить тусклее (что не беда) и с некоторым завалом цветности в мертвенно-бледно-зелёную сторону (что как раз очень некомфортно, и, кстати, именно поэтому яркость в светодиодных светильниках регулируется не напряжением, а ШИМ-контроллером). Драйвер тока так и работает: поставишь последовательно 5 диодов — он обеспечит паспортный ток в 280, 300 или сколько там миллиампер в паспорте записано (паспорт не диода, а драйвера). Добавишь в ту же цепь ещё последовательных диодов — драйвер поднимет напряжение настолько, чтобы по цепи шёл ровно тот же паспортный ток. Разумеется, у драйвера тока есть диапазон напряжений, за который он выйти не может: если драйвер рассчитан на 20-30 диодов, то заметно меньшее количество он спалит, а большее — не потянет. Этот диапазон напряжений тоже указывается в паспорте.

Вот ещё вариант на 300мА, напряжения 70-130 (как раз в нужных

Ага, первый хорош: хоть и дороже, но в металлическом корпусе, а не как вот это вот всё. Спасибо!



[Anthony Scott]

Ага, первый хорош: хоть и дороже, но в металлическом корпусе

Тоже приглянулись, и вроде бы нашего пр-ва. Промсвязь блоки также и на озонах проскакивали…



[Anthony Scott]

Драйвер тока так и работает: поставишь последовательно 5 диодов — он обеспечит паспортный ток в 280, 300 или сколько там миллиампер

Да, всё так и есть, и эксплуатация мощных лед-осветительных приборов на десятки-сотни ватт без стабилизации тока нежелательна.

@andy felon, дело в том, что тепловыделение кучи диодов настолько большое, что приводит к существенному снижению сопротивления перехода каждого диода, а это а свою очередь приводит к лавинообразному увеличению тока через диоды, если светильник питается традиционным обычным БП с фиксированным напряжением, и такой светильник служит недолго.
Драйверы - это отдельный класс устройств (условно, блоков питания), позволяющие удерживать на выходе фиксированный стабильный ток при разогреве диодов светильников.

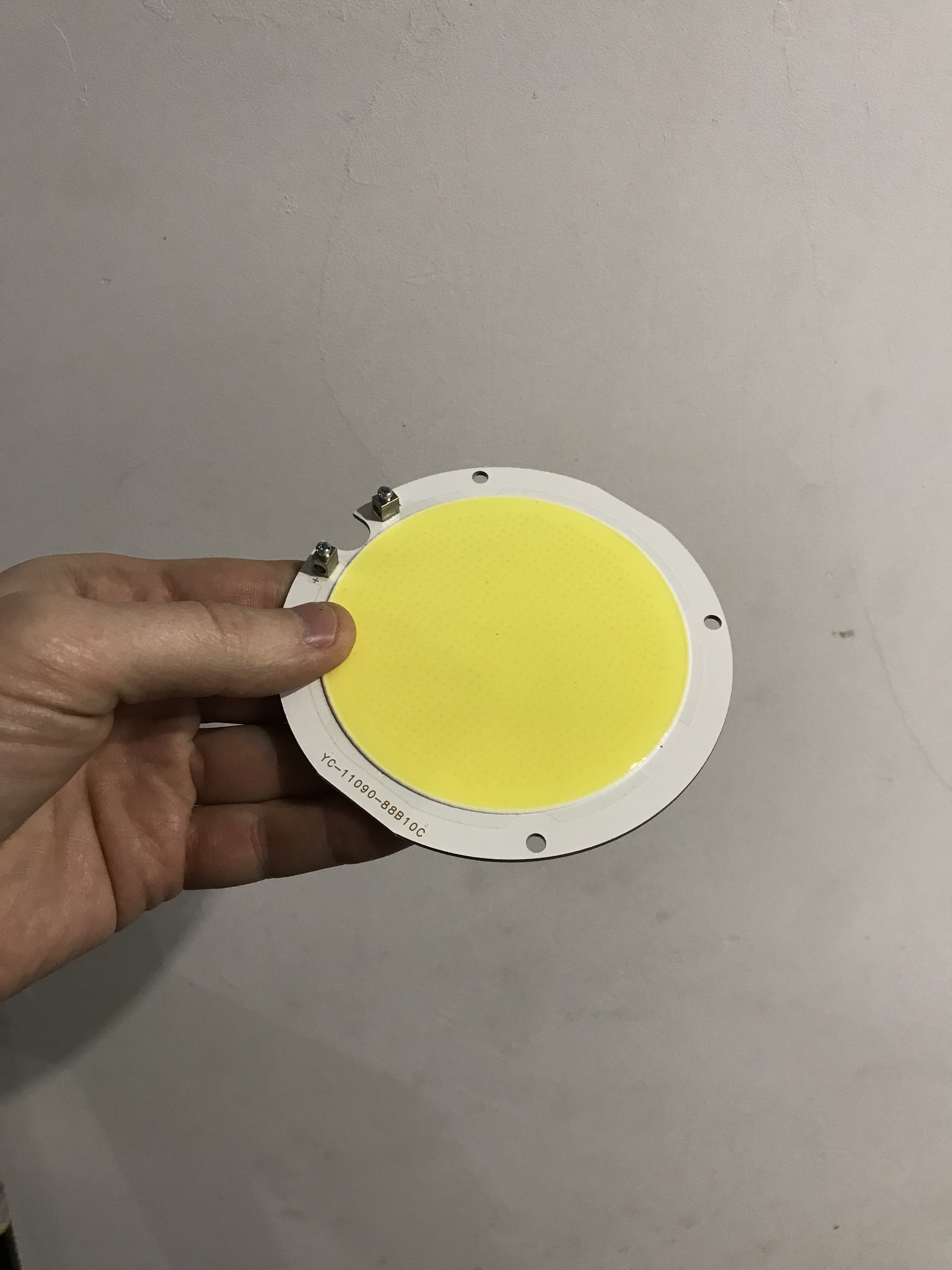

- вот к этому чуду 100% необходим драйвер на 13А тока. ))



[Alexey Makov]

Всем привет!

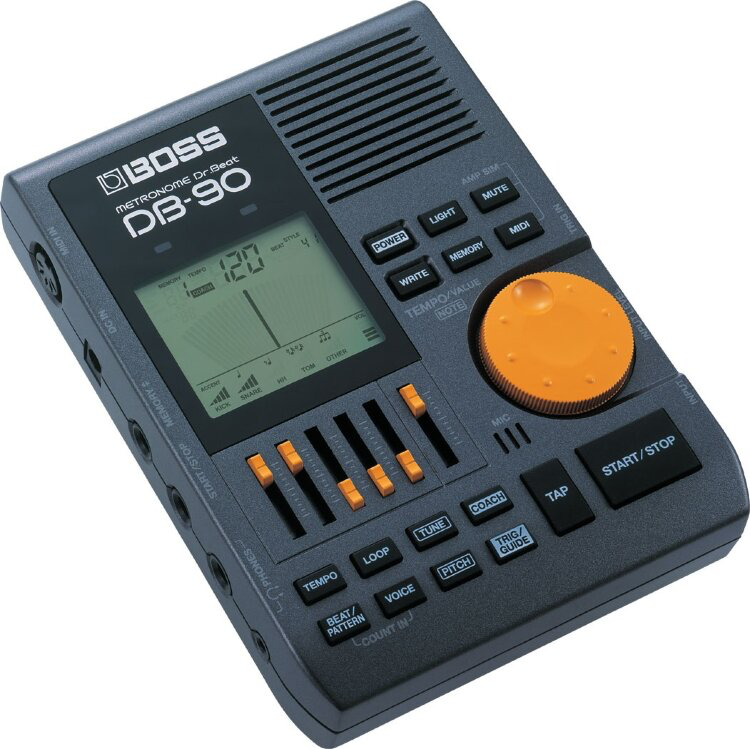

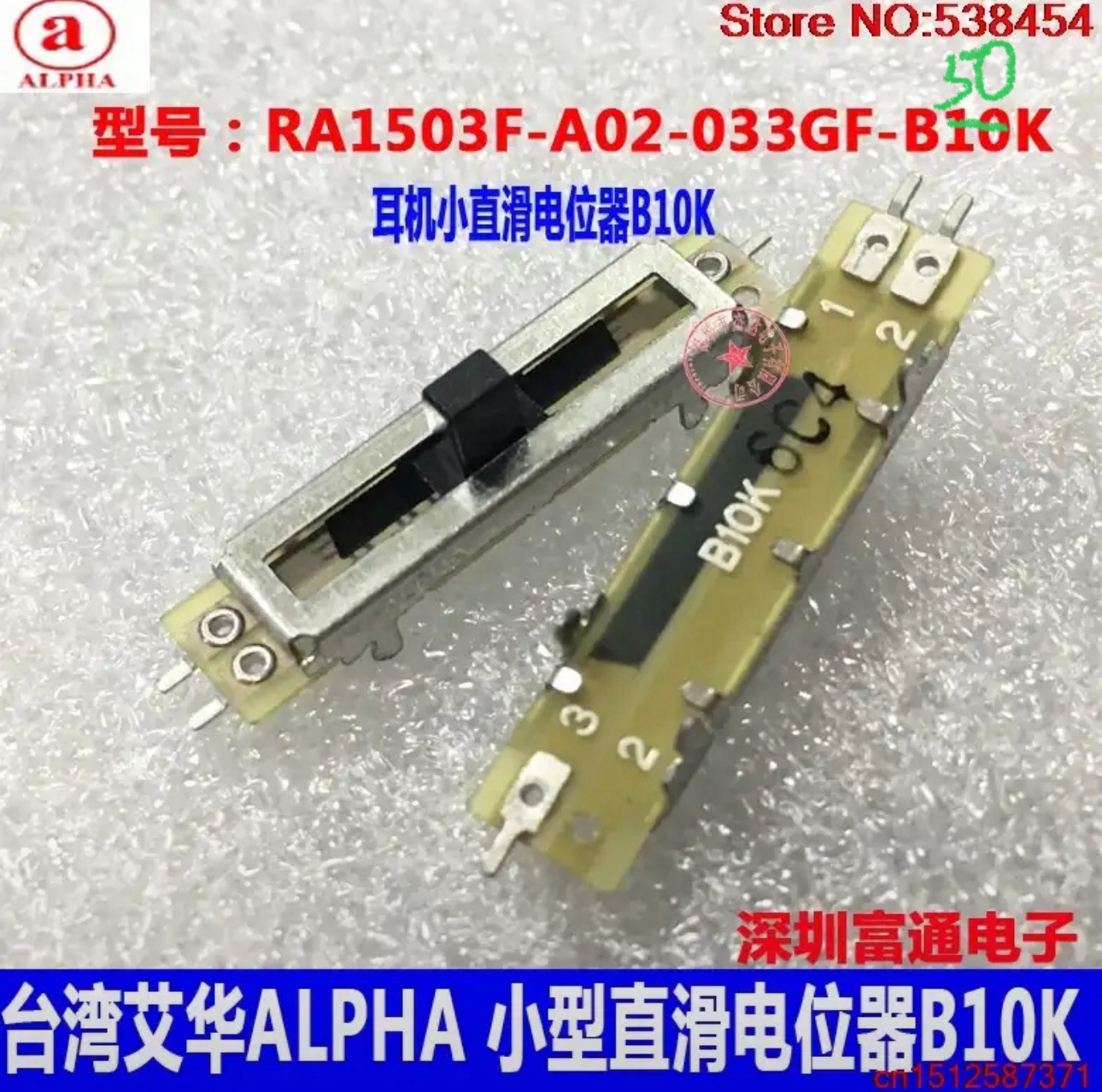

У меня случилась беда с метрономом BOSS DB-90, сломались пара потенциометров.
Дружественный ремонтник сказал, что нужные такие, но с другим номиналом (B50)

Кто-нибудь может помочь с поиском этих чудо-штук? Нужно 6 штук.

Или что будет, если поставить эти из объявления?



[Long]

-- Выбирайте: https://www.chipdip.ru/catalog-show/potentiometers?x.426=Gnr&ps=x3



[Alexey Makov]

-- Выбирайте: https://www.chipdip.ru/catalog-show/potentiometers?x.426=Gnr&ps=x3

15мм не могу там подходящий найти

Надо с такими размерами



[Long]

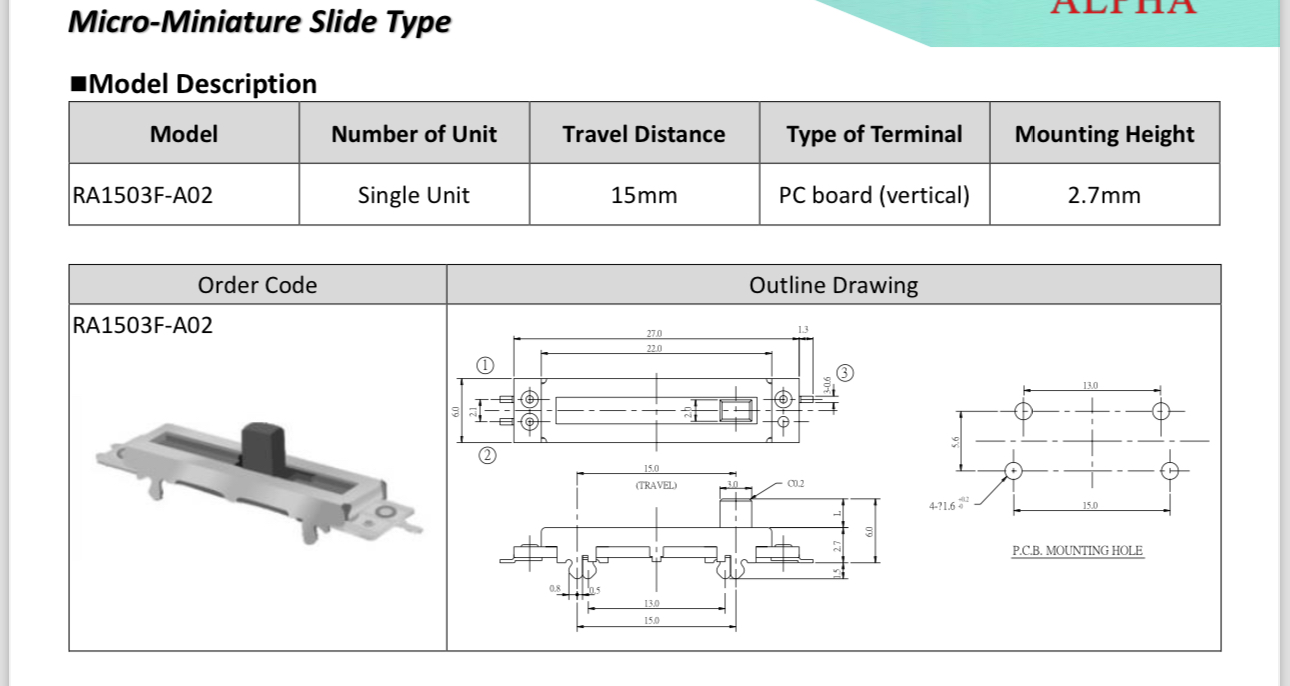

https://www.taiwanalpha.com/downloads?target=products&id=158



[Alexey Makov]

https://www.taiwanalpha.com/downloads?target=products&id=158

Да, такой, но 50к нужен, а не 10. Я же выше на картинке это отмечал.



[Long]

-- Увы, ищется только 10 ком:

https://aliexpress.ru/item/4000856123378.html?gatewayAdapt=glo2rus&sku_id=10000009664029592



[vladkus]

Не знаю, где спросить, спрошу здесь

Hi-Fi усилитель для наушников Lusya TPA6120A2

https://aliexpress.ru/item/32890489737.html?sku_id=12000036688664020

Никто эту Люсю не пробовал?



[VR.j]

Никто эту Люсю не пробовал?

Я бы взял https://aliexpress.ru/item/10050050...w.productlist.search_results.0.1ee660ebAPl1Oq
лишних деталей меньше. Да, разъемы не те - но все равно чуть паять придется наверно.



[vladkus]

Я бы взял https://aliexpress.ru/item/10050050...w.productlist.search_results.0.1ee660ebAPl1Oq
лишних деталей меньше. Да, разъемы не те - но все равно чуть паять придется наверно.

В радиотехнике, если деталей меньше - это не всегда лучше



[Atlantic86]

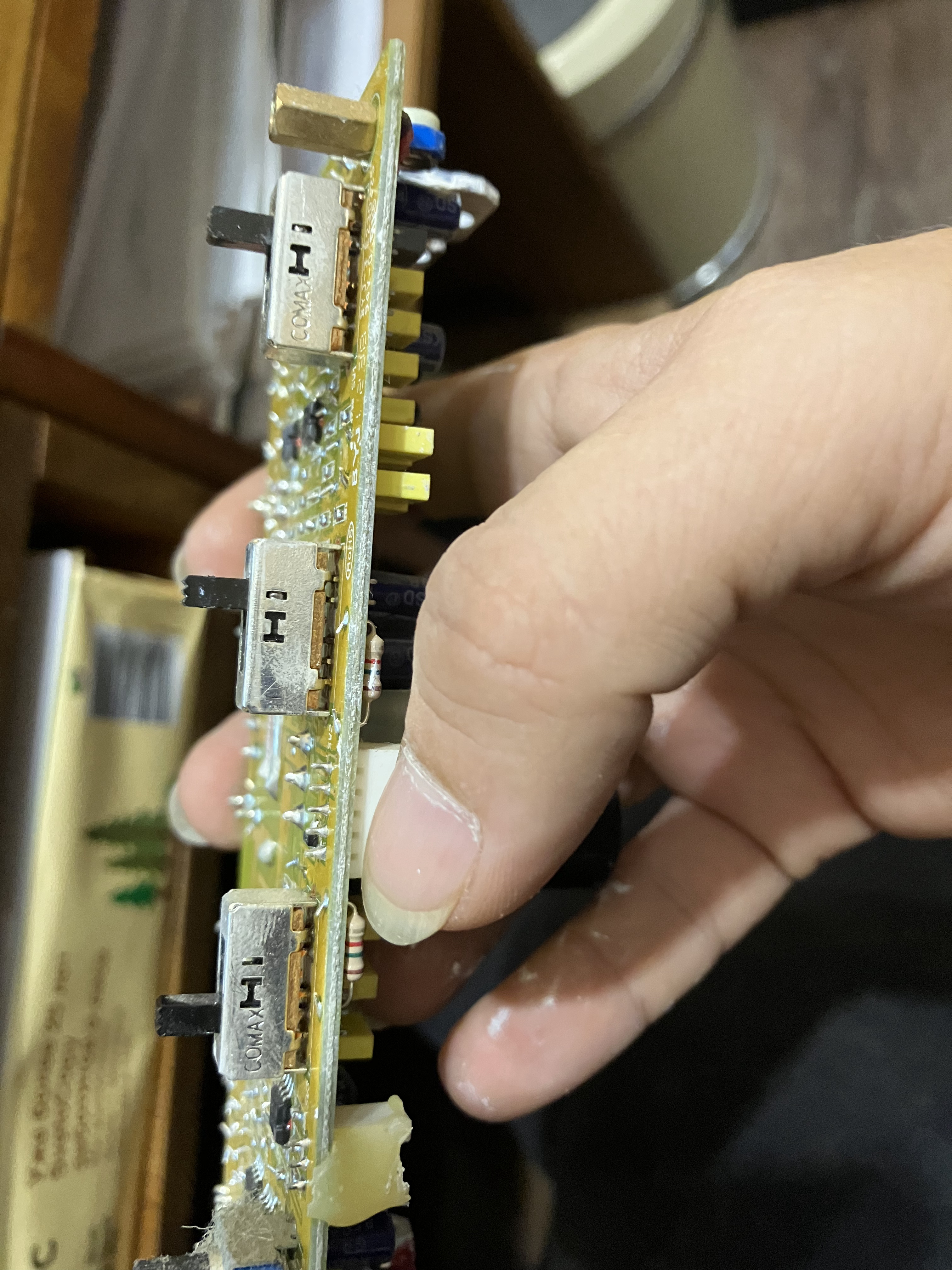

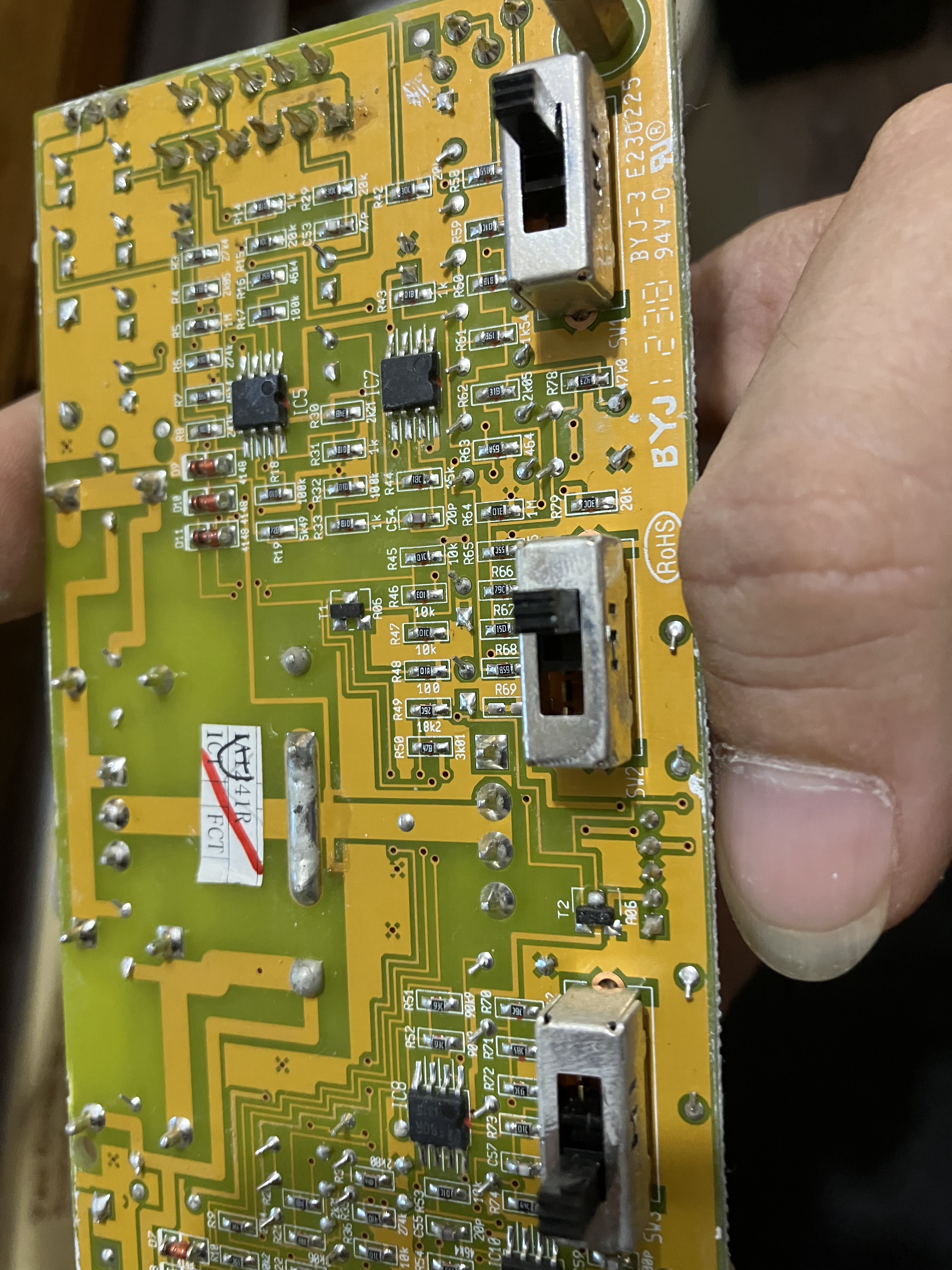

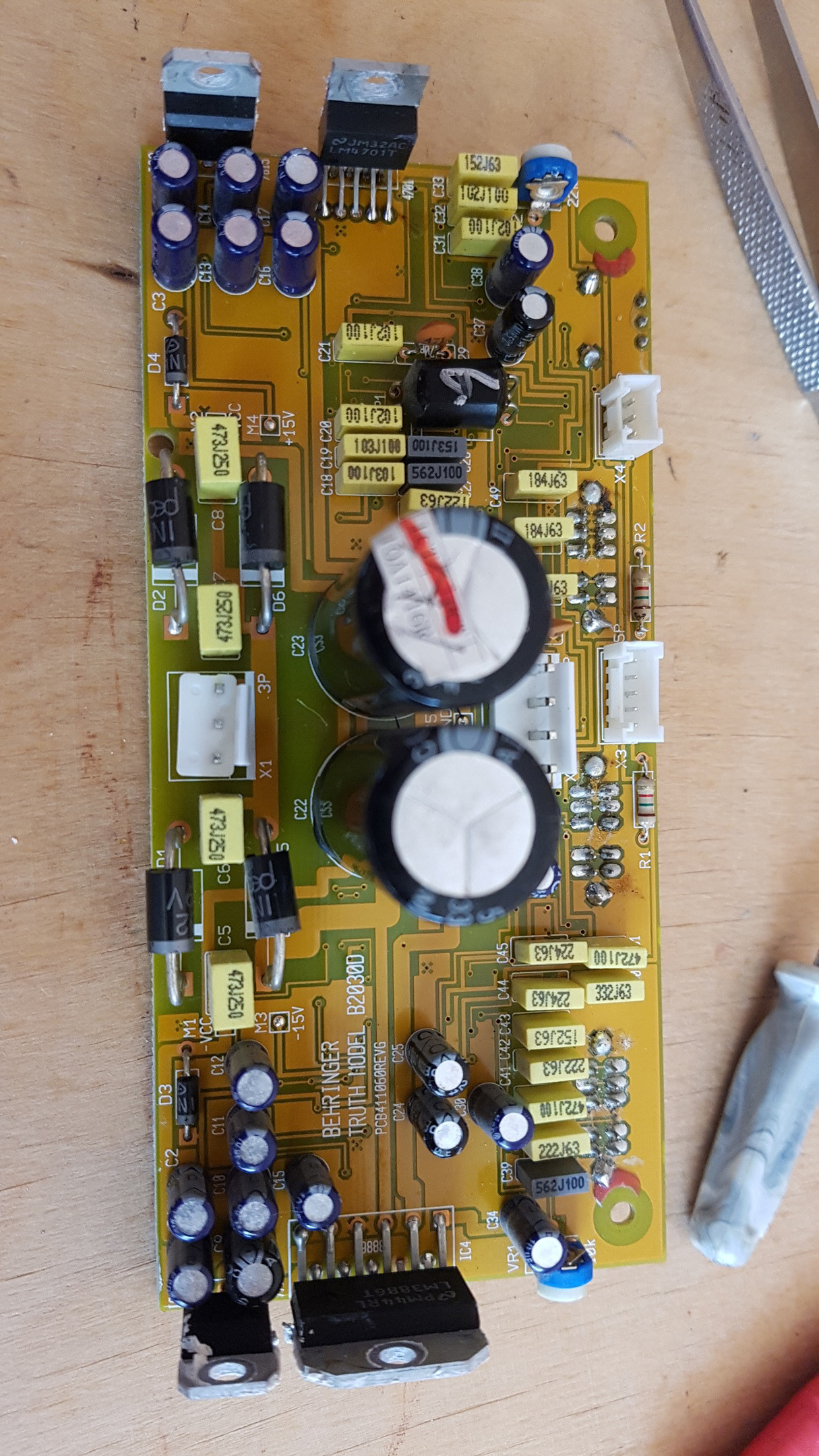

Всем доброго дня. Сломался переключатель на мониторе behringer 2030a truth. Где можно такой найти. В мастерской куда отдал, пока ничего найти не могут. Может у кого есть донор, я бы купил.



[Long]

-- Эти горе-ремонтники уже вконец обленились, зад от стула оторвать им неохота.
Скоро, видимо, начнут требовать чтобы клиент сам и чинил, а им только деньги отдавать!
Atlantic86, выбирайте:

Движковые переключатели | купить в розницу и оптом

Движковые переключатели предназначены для коммутации цепей постоянного и переменного тока в радиоэлектронной аппаратуре и в аппаратуре общепромышленного применения. Напряжение рабочих цепей составляет от 1 мкВ до 50 В. Постоянный и переменный ток цепей составляет от 1 мкА до 0.3 А. Максимальная...

www.chipdip.ru

Там больше 10 страниц...

P.S. Вот очень похожий на ваш по размерам:

SS22F07G7-G, переключатель сдвиговый 50В 0.3А (аналог B1561 SS10), Switronic | купить в розницу и оптом

SS22F07G7-G, Описание Переключатели ползунковые, Способ монтажа в отверстия на плату, Рабочее напряжение,В 50, Кол-во контактных групп 2, Кол-во контактов в контактной группе 3, Рабочий ток, А 0.3, кол-во в упаковке 1, Кнопки, переключатели, разъемы, реле/Переключатели/Движковые переключатели

www.chipdip.ru



[razor]

Вот очень похожий на ваш по размерам:

Вот только в Бехре стоит переключатель на 4 положения. И его действительно не так просто найти.
Так что насчёт ремонтников - мимо.

@Atlantic86,
Вы бы ещё фото платы снизу сделали, чтобы видеть расположение контактов и их количество.
Скорее всего на Али наверное можно найти, но надо знать что искать.



[Atlantic86]

Вот только в Бехре стоит переключатель на 4 положения. И его действительно не так просто найти.
Так что насчёт ремонтников - мимо.

@Atlantic86,
Вы бы ещё фото платы снизу сделали, чтобы видеть расположение контактов и их количество.
Скорее всего на Али наверное можно найти, но надо знать что искать.

Искал, но не нашел. Может не так ищу



[Atlantic86]

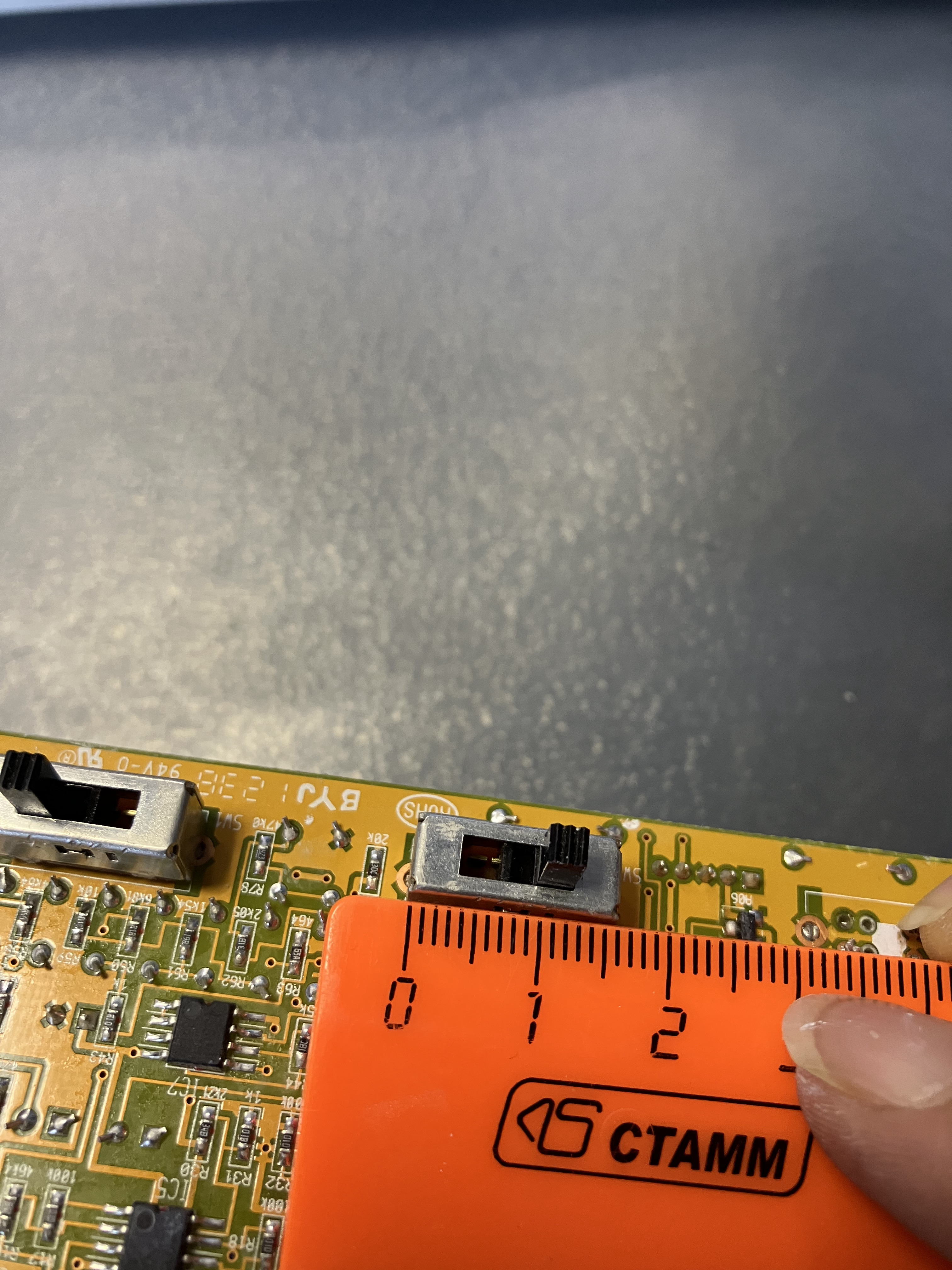

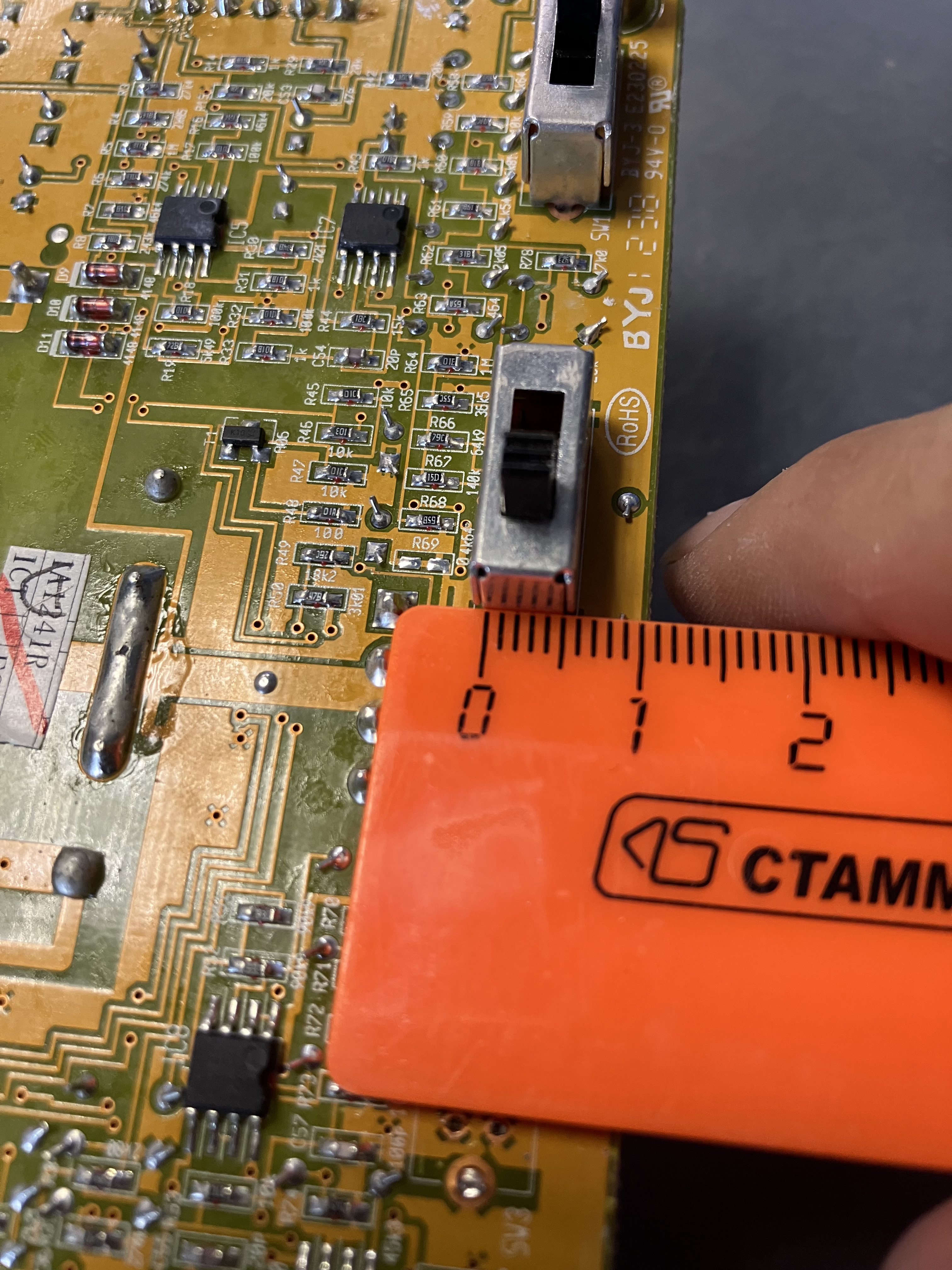

Такой вроде, судя по размеру, но не найду такого



[Long]

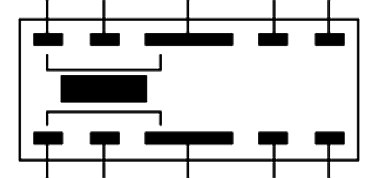

-- Да уж, экзотика! Его схема:

Здесь - можете не искать.
Купить можно только за бугром.

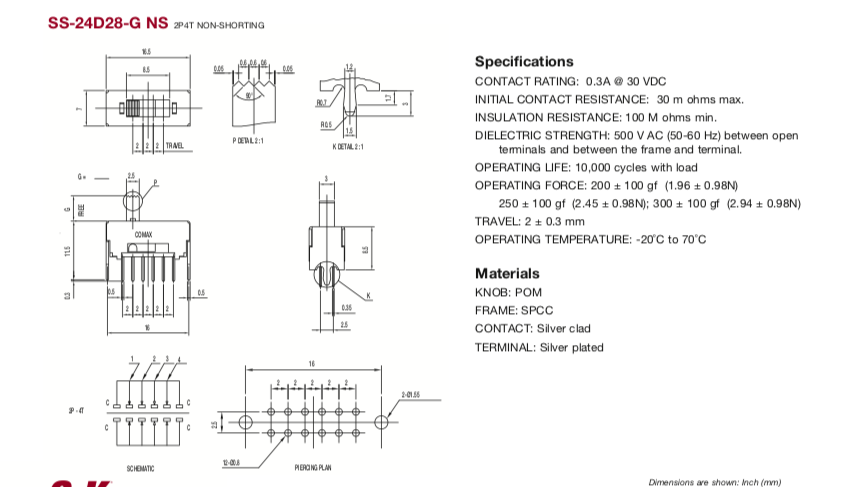

Ссылка на сам этот переключатель:

SS-24D28-G 4 NS - Ss Series

C&K’s SS series offers compact miniature slide switches for consumer electronics, peripherals and telecommunication equipment. Request a sample today.

www.ckswitches.com



[Long]

P.S. Кстати - а зачем вообще нужен сей переключатель?
Если это _монитор_ - то один раз настроить, да и запаять намертво...



[Faero]

Восстанавливал старинный синт Yamaha PSR SQ-16, но упёрся в проблему резиновой контактной ленты для клавиатуры. Посоветуйте в какую сторону двигаться - либо колхозить клавиатуру от другого синта (какого-нибудь Эленберга/Техно), либо заделать из него модуль? Или в природе существуют эти резинки или её можно восстановить?



[Andruha]

@Faero, https://www.google.com/search?q=резиновой+контактs+для+Yamaha+PSR&oq=резиновой+контактs+для+Yamaha+PSR&aqs=chrome..69i57j33i10i160l3.2228j0j7&sourceid=chrome&ie=UTF-8
///а раньше их чуть ли не по наследству передавали и по одной нарезали
