Мелкие вопросы по ремонту, поиску схем и т.п.

  • Автор темы Автор темы Tuvalu
  • Дата начала Дата начала
Anthony Scott написал(а):
С такими как раз получится
Нажмите для раскрытия...
Подскажите, пожалуйста, как)) Не хватает извилин...

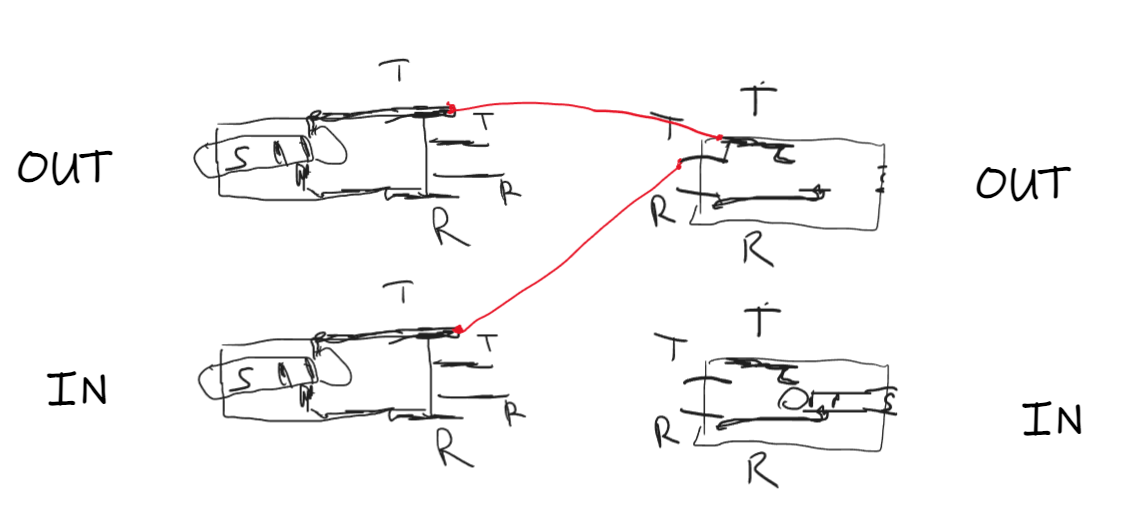

Вот при такой распайке вроде бы должно размыкаться при подключении....
2023-09-08 08-58-09.png


Но как тогда подключать нижний справа разъем...

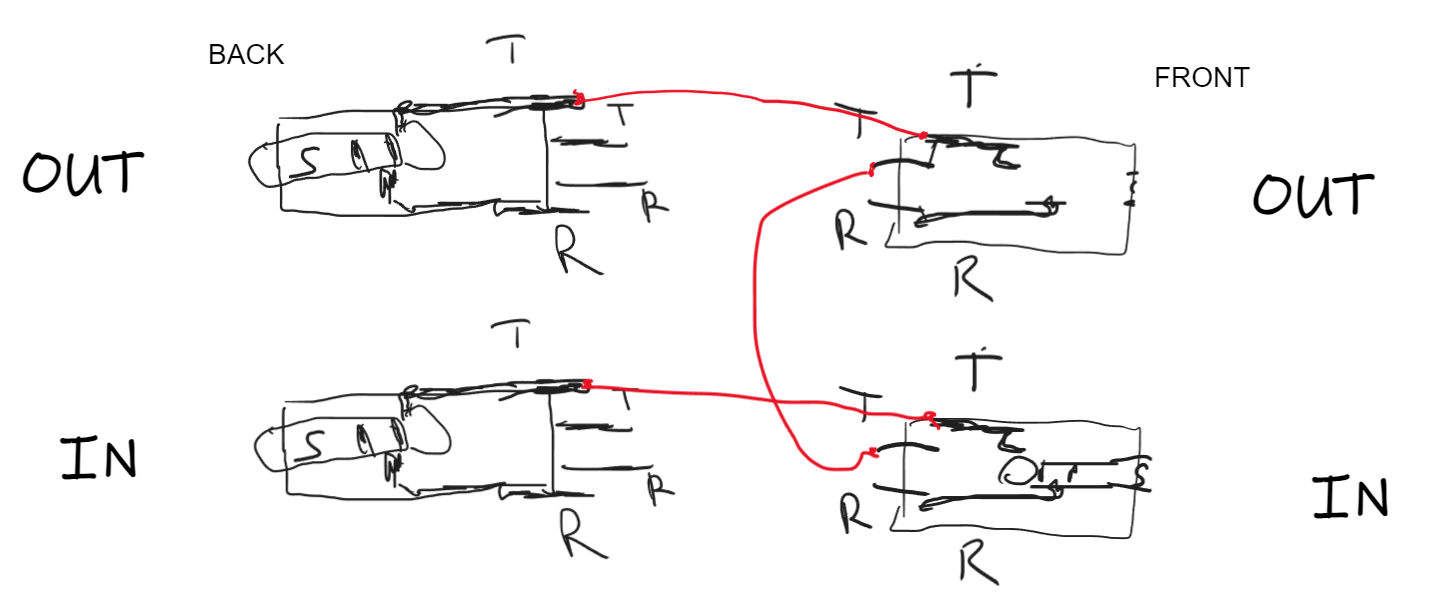

Или вот так получается с лицевой стороны нужно соединить?

2023-09-08 09-23-16.png

Последнее редактирование:
@quazzar, у вас идея правильная,
но перевёрнутая кверху ногами, и со входами-выходами путаница. Четвёртое гнездо должно ответвлять сигнал от противоположного.

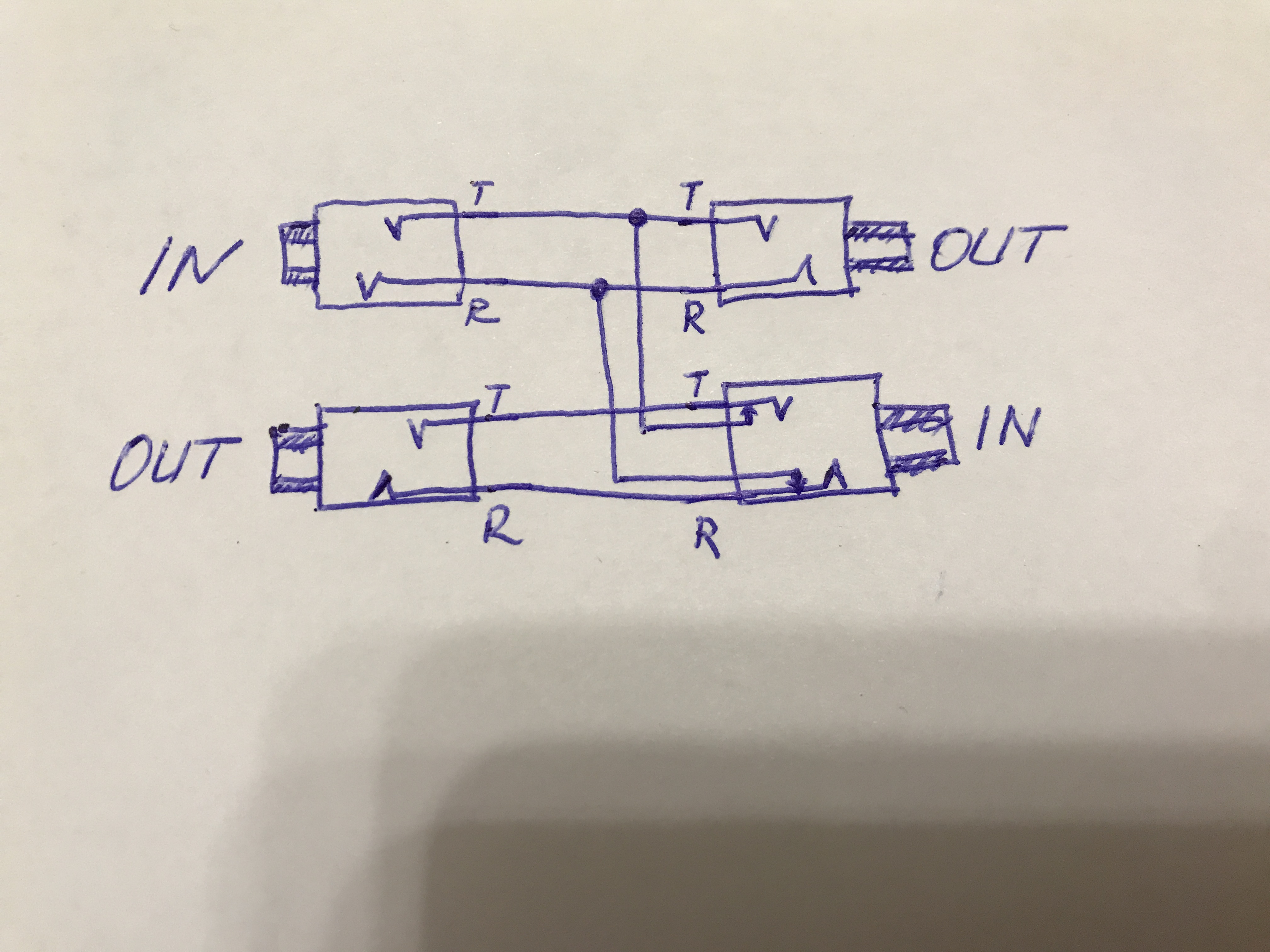

попытался изобразить в виде гнёзд близко к вашему. Это полунормализация. Так требовалось ?


Ps. На втором вашем рисунке получается полная нормализация.

  • Like
Реакции: quazzar
-- Внешнее (т.е. с морды) устройство должно подключаться в гнездо IN на морде.
Гнёзда OUT сзади и спереди просто включаются параллельно.
Впрочем, IN и OUT - это чисто вопрос терминологии.

  • Like
Реакции: Anthony Scott и quazzar
Long написал(а):
Амфенол - категорически не советую, качество замыкающих контактов вообще никакущее.
Нажмите для раскрытия...
Спасибо, значит и они уже того…
Периодически применял их гнёзда (с металлической втулкой на пути вставки), когда ничего другого качественного оперативно было не найти - и на простую коммутацию, и с разрывом,
до сих пор не подводили (видимо ещё старых партий, заказывал штук 30 в банзай Мьюзике).

Вот кстати на днях ставил тюльпаны nys367, добротно сделаны, придраться не к чему. Rean/neutrik бюджетная линия панельных разъёмов очень неплоха, качество хорошее, соглашусь!

А покупка б.у. дбх pb-48 в сборе -это отличная инвестиция в качественные 96 гнезд (на авито проскакивали эти панели за 5-6 тыс р)…

Последнее редактирование:
quazzar написал(а):
не нормализованный
Нажмите для раскрытия...
Pb 48 - полунормализованный (в нижнем ряду фронтальных гнезд разрывы), но там само качество гнезд (производства cliff) очень хорошее. По монтажу и сервису несколько раз имел опыт с этими дбх, и гнезда везде одинаковые. Не знаю, что стоит в бехропатчах, но судя по собственному опыту ремонта их приборов, гнездовая фурнитура в них стоит самая дешевая.

Но так или иначе, большинство бюджетных панелей с обычными 1/4 гнёздами, впаянными в плату - решение со всеми вытекающими, оно не годится для каждодневной коммутационной работы, и через год-два нужно будет вытаскивать панель и пропаивать гнёзда… пайка на платах разваливается.
Если для домашней студии и нечастых коммутаций, то имхо, дбх лучший вариант из бюджетного
(если же нужен мини-патч условно на несколько каналов, то можно замутить diy на рассыпухе гнёзд приличного кач-ва с проверенным closed-контактом и надёжно соединив их с помощью проводов).

Последнее редактирование:
  • Like
Реакции: quazzar
-- Anthony Scott, я брал Амфенолы у оф. дилера - в 1-й Кабельной.
Именно их - как раз из-за металлической вставки. К сожалению,
использовать их можно было только как входы и выходы, их же
замыкающие контакты оказались абсолютно непригодны...

  • Like
Реакции: Anthony Scott
Друзья, если у кого есть сервис мануал для HK LUCAS NANO 300
Можно просто схему.
Помогите пожалуйста, буду признателен!

@SergM/S, к вопросу об отвёртках…
буквально недавно поговорили с вами, и на днях пришлось самому обновку заказать -
понадобилась, т.к. в ремонт прибыло аж два отечественных мафона (Э-004).

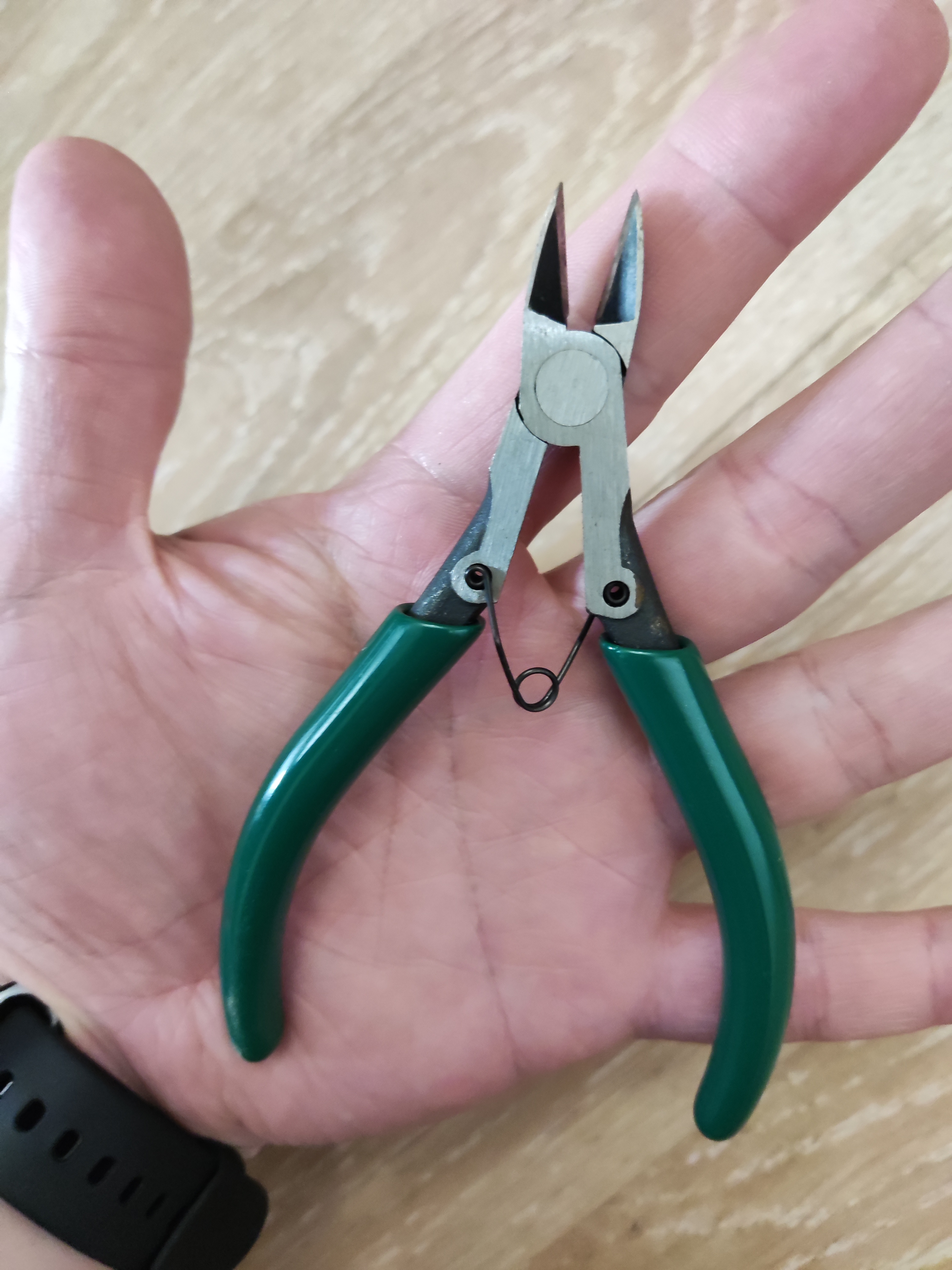

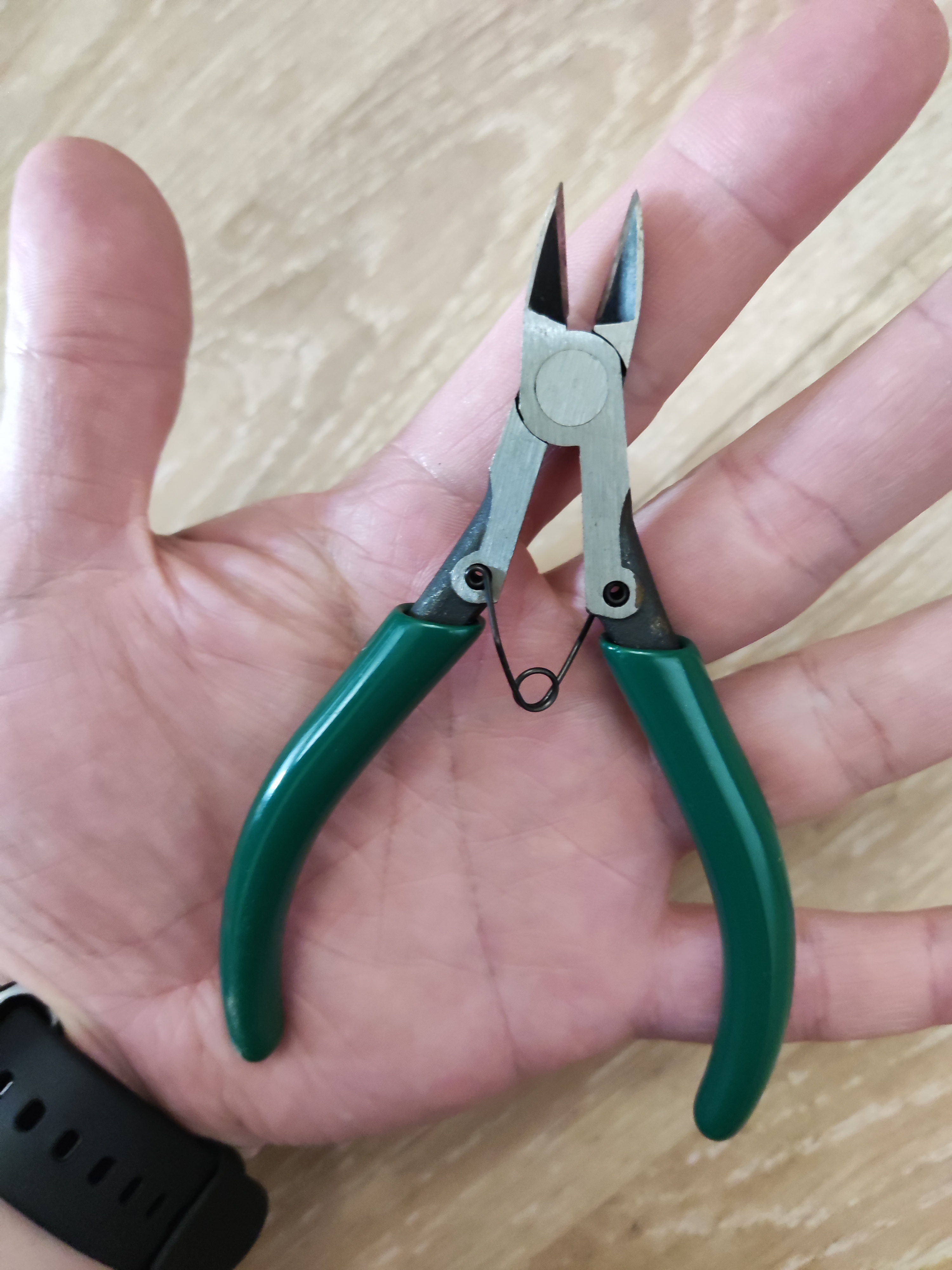

Заглянул в ящик, а работать нечем: там либо мелкие шлицевые - жалко их, т.к. лезвия выкрутит; либо же чуть крупней электромонтажные - не лезут в шлицы винтов.


@Anthony Scott, это уже пришло? где заказывали, а то я ещё так и не собрался.. Как обычно, пока опять не припрет)

@SergM/S, да, получил вчера и уже немного поработал.
Ссылочка (если отвёртка приглянулась):

Wera часть инструмента делают у себя же на заводах в Германии, часть в Чехии, Польше,
большой ресурс у инструмента…

UPD.
А там её уже нет в наличии… (

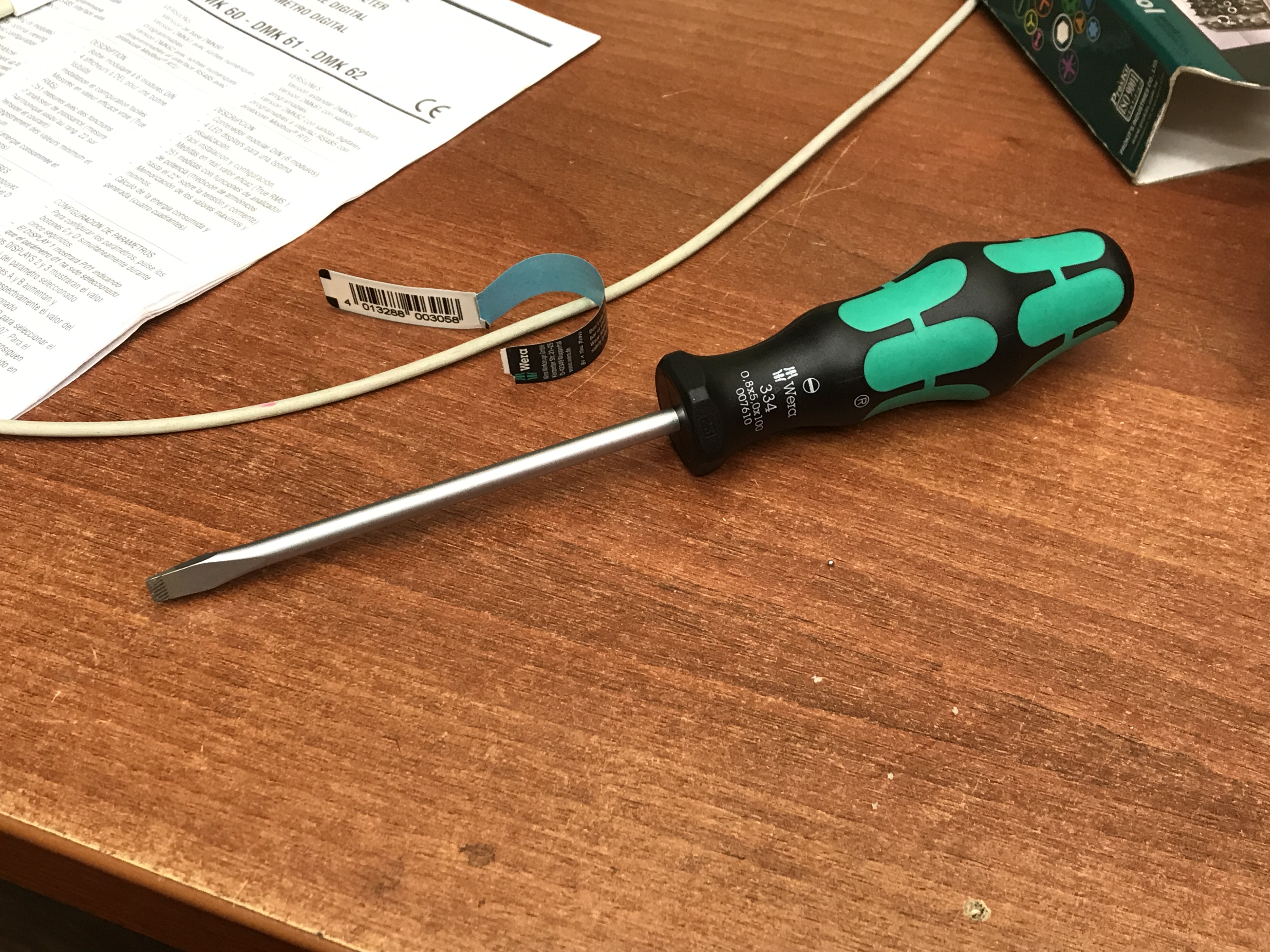

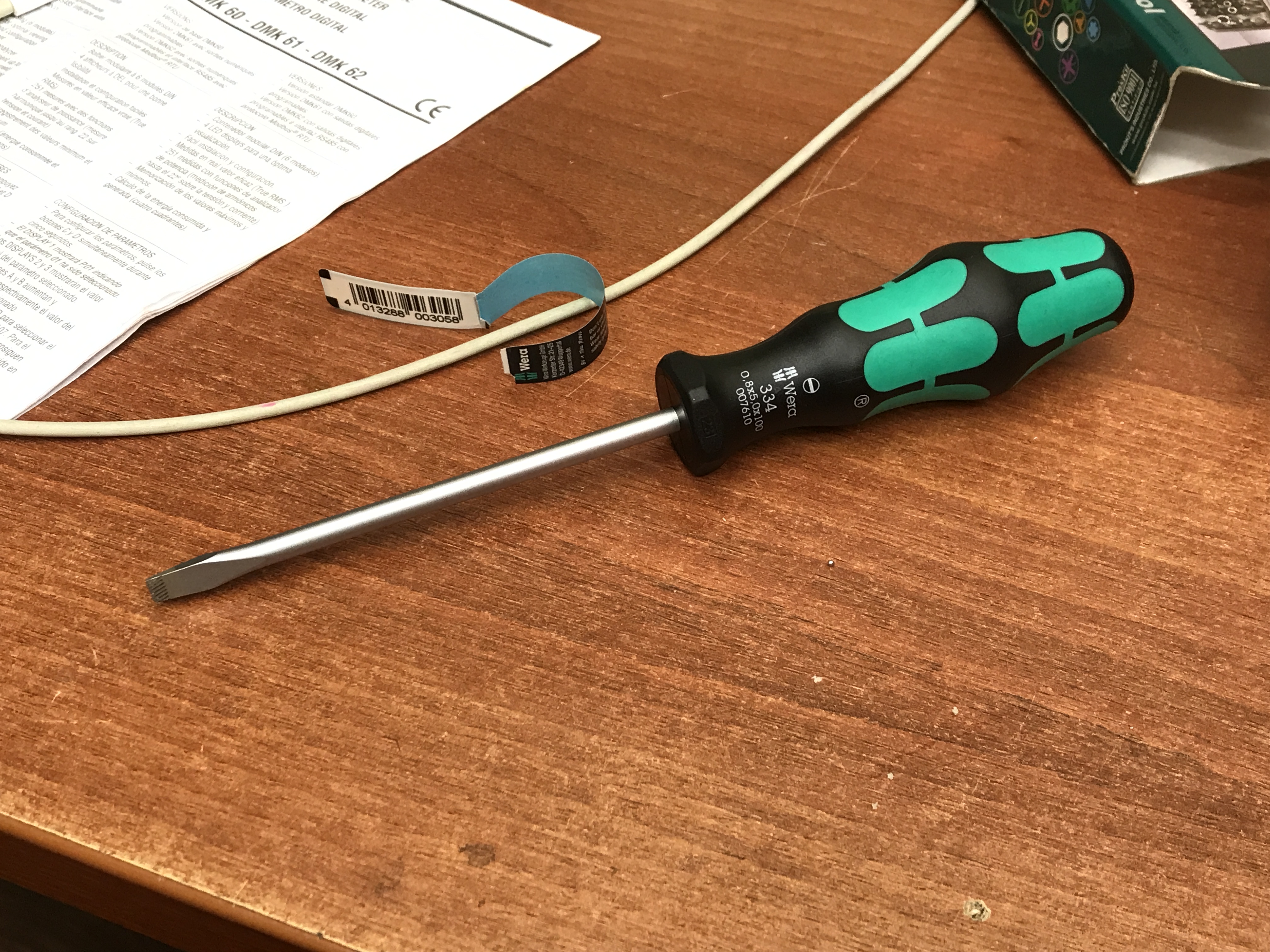

И, если я правильно вспомнил, вам были нужны мелкие крестовые вроде бы, под разборку кассет. Эта Wera - шлицевая (плоская), ширина шлица 5мм, толщина лезвия 0,8мм. Для мелкой работы точно не пойдёт, она в основном для винтов с резьбой М3 (М4 тоже тянет). Мне нужна была именно под М3, поэтому заказал, сидит в шлице как влитая, хорошо с ним сцепляется и не скользит за счёт поверхности с насечками. Профит: не изнашиваются и не разбиваются шлицы винтов видимых зон приборов (особенно на лицевых панелях) на клиентской ремонтной технике.
Для меня возврат техники с разодранными винтами это за гранью допустимого, поэтому выбор - Wera, а не Proskit.

Последнее редактирование:
  • Like
Реакции: SergM/S
@SergM/S, у официалов эта серия в большем ассортименте (есть в т.ч. и мелкие), здесь наглядней :
wera-russia.ru

Отвёртки KRAFTFORM Серия 300 в фирменном магазине Wera

Купить Отвёртки KRAFTFORM Серия 300 Wera с доставкой по всей России в фирменном магазине Wera
wera-russia.ru wera-russia.ru

Пользую несколько Вер этой серии (в т.ч. и шестигранные номер 2, 2.5, 3), и такая на первый взгляд странная форма рукоятки идеально обхватывается и лежит в руке.
Но и Проскит также есть )) несколько штук (включая длинные для заглублённых винтов),
есть книпексы (но они vde, для эл. монтажа)…

Anthony Scott написал(а):
@SergM/S, к вопросу об отвёртках…
буквально недавно поговорили с вами, и на днях пришлось самому обновку заказать -
понадобилась, т.к. в ремонт прибыло аж два отечественных мафона (Э-004).
Заглянул в ящик, а работать нечем: там либо мелкие шлицевые - жалко их, т.к. лезвия выкрутит; либо же чуть крупней электромонтажные - не лезут в шлицы винтов.

Посмотреть вложение 234801
Нажмите для раскрытия...

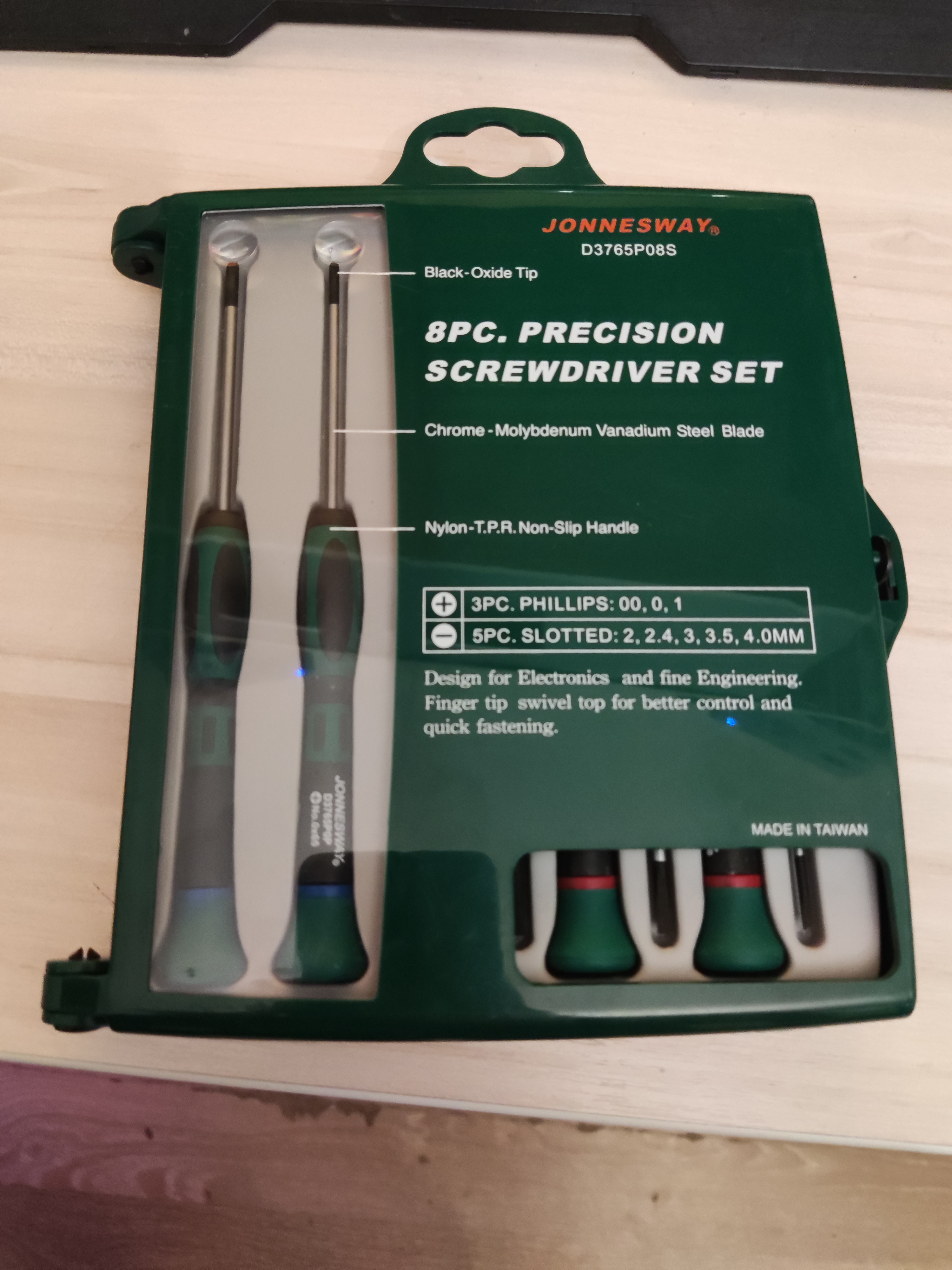

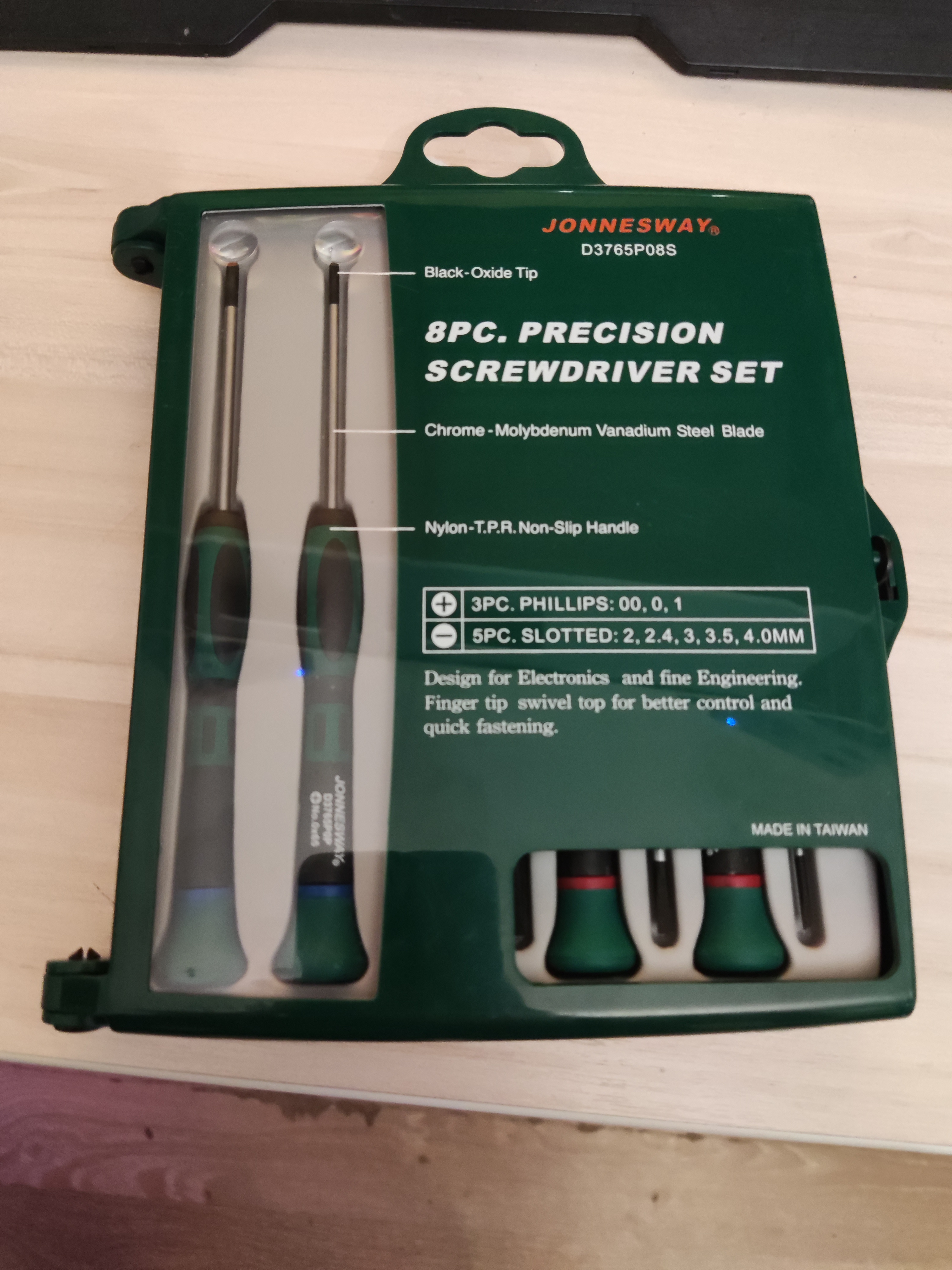

На днях приобрел для мелочёвочки


Вложения

  • IMG_20230920_170147.jpg
    2,7 MB · Просмотры: 84
  • Like
Реакции: Anthony Scott и Denis12308
Denis12308 написал(а):
Jonnesway неплохой бренд
Нажмите для раскрытия...
Полностью согласен. Сейчас потихоньку стараюсь на этого производителя переходить. Шестигранники у них неубиваемые, бокорезы тоже хороши, да и этот набор отверток довольно добротно сделан

@Ludwid, с виду набор неплохой, хвостовики вращаются? Дай ссылочку плиз, где брал ) Поискал его на ВИ- он был, но сейчас в наличии нет.
Я почему-то пока обходил стороной джонисвэй, но надо попробовать купить что-нибудь.

Как раз буквально только что оформлял заказ на ВИ (для силовых работ понадобились вороток-трещётка 1/2’’, удлинитель и две длинных торцевых головки на 16 и 17),
всё King Tony, оч нравится этот инструмент.

Последнее редактирование:
Anthony Scott написал(а):
@Ludwid, с виду набор неплохой, хвостовики вращаются? Дай ссылочку плиз, где брал ) Поискал его на ВИ- он был, но сейчас в наличии нет.
Я почему-то пока обходил стороной джонисвэй, но надо попробовать купить что-нибудь.

Как раз буквально только что оформлял заказ на ВИ (для силовых работ понадобились вороток-трещётка 1/2’’, удлинитель и две длинных торцевых головки на 16 и 17),
всё King Tony, оч нравится этот инструмент.
Нажмите для раскрытия...
Да, хвостовики вращаются. Я как раз успел захватить на Всех инструментах )

Anthony Scott написал(а):
она в основном для винтов с резьбой М3 (М4 тоже тянет). Мне нужна была именно под М3, поэтому заказал, сидит в шлице как влитая, хорошо с ним сцепляется и не скользит за счёт поверхности с насечками. Профит: не изнашиваются и не разбиваются шлицы винтов видимых зон приборов (особенно на лицевых панелях) на клиентской ремонтной технике.
Нажмите для раскрытия...

-- А можно точное название?
Пробовал найти её здесь: https://wera-russia.ru/otvyortki
но не удалось... :(

  • Like
Реакции: Anthony Scott
@Long, Вы вбейте в поисковую строку на сайте её заводской артикул- 007610,
находится сразу.
Это серия крафтформ 300, и только в ней одной под 150 разных отверток - это надо не один час утюжить сайт… (

Последнее редактирование:
Господа, а кто сталкивался с TC G-Major 2? Популярная проблема с зависанием исправляется заменой пары конденсаторов в блоке питания (как на видео) или всё таки в нормальные руки отдать стоит?

  • Like
Реакции: fakeitback
Что ж. Заправил в планшет космические карты, отправился в чип и дип.

Тупанул... смазал механику CD-лотка жидкой силиконовой смазкой. Другой рядом не оказалось. Теперь он не только застревает, но и гремит )) Вопрос, как поступить: надо смыть жидкую смазку перед нанесением нормальной? Чем? Почитал, от спирта силикон гранулируется, попробуй потом это всё вычисти.. Если вообще не смывать - так густая растворится в остатках жидкой. Как поступить?
