Мелкие вопросы по ремонту, поиску схем и т.п.

  • Автор темы Автор темы Tuvalu
  • Дата начала Дата начала
223421

отвалился проводок в разъёме, коротнуло, теперь ищу подходящий транс.. подскажите, плз, что правильнее выбрать: на али варианты 15Vx2 и 18x2 который выбрать? И как правильно мощность будет, ~30 или 15 вт? Питался пультик на 12 каналов.


Вложения

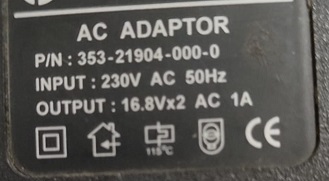

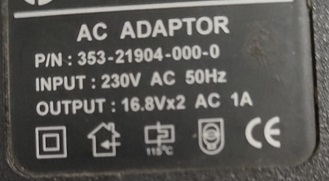

  • AC adaptor.jpg
    AC adaptor.jpg
    21,8 KB · Просмотры: 597
@SergM/S
30 Вт... по напряжению я бы посмотрел что там дальше в схеме, если стабилизатор на +-12В, то любой пойдёт.
спасибо! т.е. 18 наверняка подойдёт, а лишний 1 v некритичен? пульт вскрывать не хочется..

отвалился проводок в разъёме, коротнуло, теперь ищу подходящий транс.. Питался пультик на 12 каналов.
это случаем не адаптер для пульта Yamaha MG или Phonic? вроде вот есть похожий:

А что случилось после замыкания - нет напряжения на вторичной обмотке? Какое сопротивление у вторички, ∞ (т.е. разрыв)? На таких адаптерах внутри на вторичке (прямо на обмотке, под изолентой) часто стоит плавкий предохранитель от короткого замыкания и перегрева - попробуйте разобрать адаптер и посмотреть.

Последнее редактирование:
  • Like
Реакции: SergM/S
@cakeys, абс точно, это он (phonic) разобрать сходу не удалось, запаяно намертво, после выходных померить получится. Спасибо за информацию, предохранитель посмотрю, но уже после устранения замыкания при включении всё равно начинает стремительно разогреваться и вонять, соответствуя своему названию ) Что навевает.. (

  • Like
Реакции: Long
-- Если отключите от транса вообще ВСЁ, кроме сети, и он будет греться - выкиньте труп не торгуясь.
Межвитковое замыкание, следствие плохой намотки дерьмовым проводом.

БП советую покупать в Митино - самый верхний этаж, пав. 563.

P.S. Могу дать координаты, но в личку.

Последнее редактирование:
  • Like
Реакции: кактус и SergM/S
на алишке такая приблуда стоит около 1000 руб, принесут домой, дешевле и проще чем на митьку переться :) если не горит по времяни конечно.

  • Like
Реакции: SergM/S
Если отключите от транса вообще ВСЁ, кроме сети, и он будет греться - выкиньте труп не торгуясь.
Межвитковое замыкание, следствие плохой намотки дерьмовым проводом.

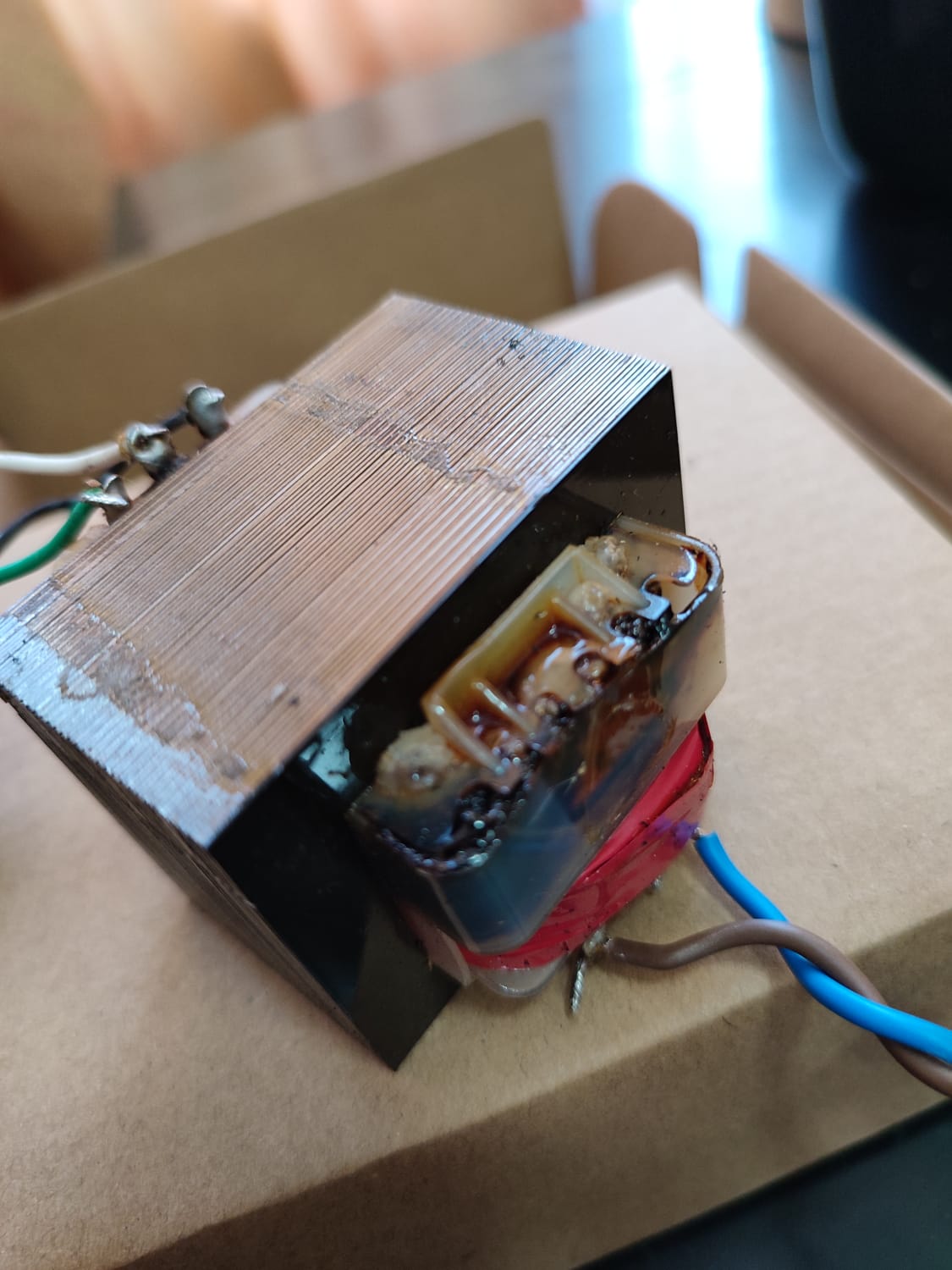

разобрал
223609

предохранителей не нашёл, напряжения на вторичной тоже нет, изрядно подгорел, на выброс, видимо..
БП советую покупать в Митино - самый верхний этаж, пав. 563.
спсб, но мне до Мск далековато, в чип и дипе что-то скудненько, остаётся с али, посмотрю тор какой-нибудь..
...поискал, вот, например:
https://aliexpress.ru/item/33002822....productlist.search_results.11.50024aa6ud7a4T

Последнее редактирование:
в чип и дипе что-то скудненько

-- Разве?
и

  • Like
Реакции: SergM/S
@Long, да, плохо смотрел..
ТП5008 с хорошим запасом по мощности, но по габаритам не проходит. А ttp-40-2x18v возможно влезет, этот вариант предпочтительнее, видимо, да и побыстрее привезут, спасибо.

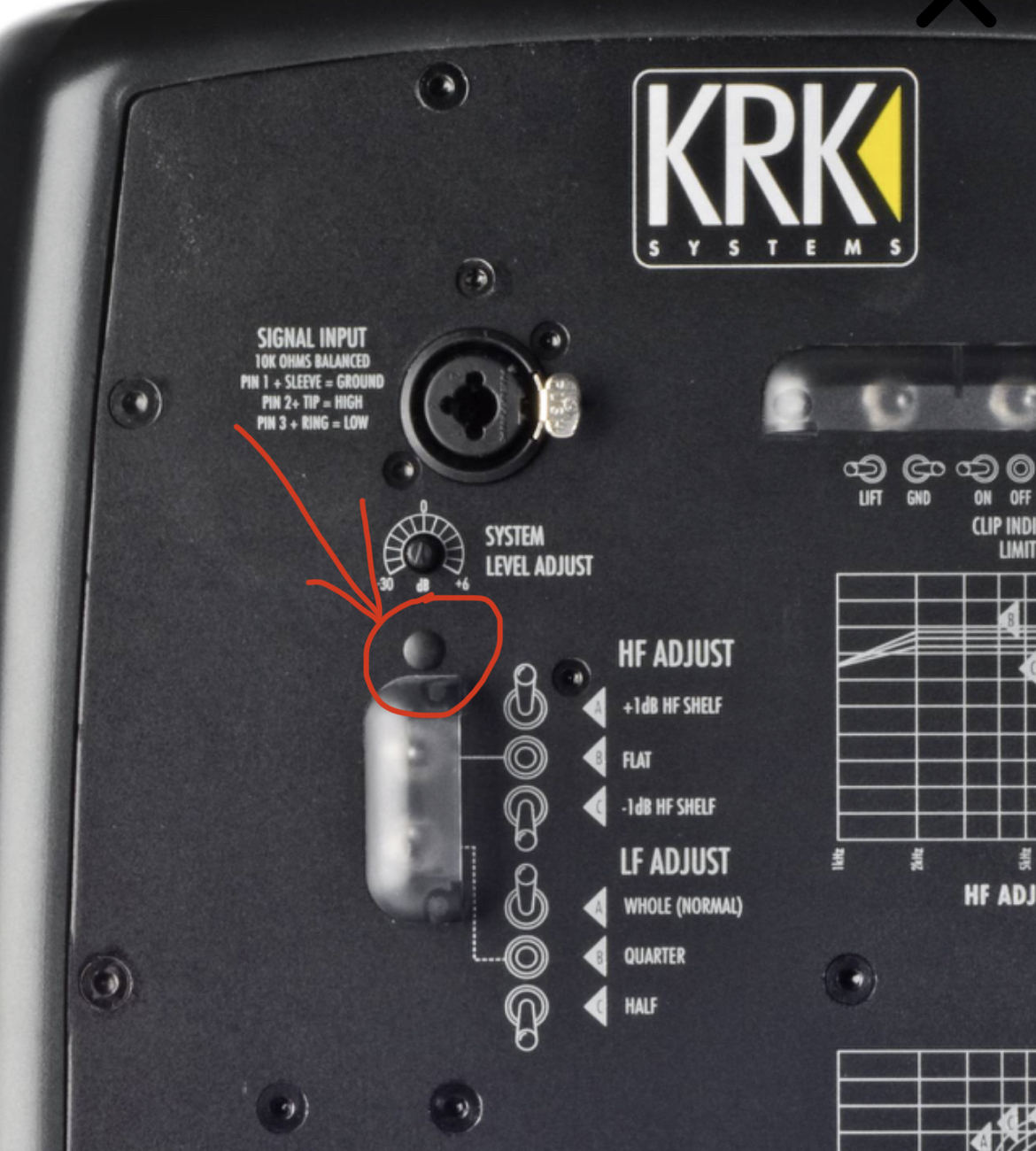

Кто нибудь занимается ремонтом мониторов? Очень интересует схема VXT8. Дело в том что меня разбирает любопытство по поводу скрытого регулятора под заглушкой) что это за регулятор? Может кто знает? Там Какой то подстроечник с внутренним шестигранником на 2мм, пока не крутил, но очень интересно))

Там Какой то подстроечник с внутренним шестигранником на 2мм, пока не крутил, но очень интересно))Посмотреть вложение 225138
Ерунда какая-то. Мониторы целые наверно, а покрутить какую то шнягу хочется. Зачем? Ничего не будет.
А если мониторы не работают....то нужно их ремонтировать. А не крутить...шестиграник..блин.

Отвлечение но по смыслу, ремонтировал ламповые телевизоры и когда я их ремонтировал хозяева до меня все подстроечники скручивали. И я потом неделю все выставлял.
Думали что подкрутят и заработает. Это правда друзья все такие раньше дебилы были...

Последнее редактирование:
  • Like
Реакции: Long
Мониторы целые наверно
Пока да)
Мониторы выключаются (авто выключение) с разницей 3,5 минуты, вдруг это регулятор настройки времени отключения… Я конечно не буду ничего крутить пока не узнаю что это.
PS отправил это вопрос в KRK (Gibson) может ответят..

Кстати запросил схему KRK VXT8 у производителя, и был удивлен что мне ее прислали (делал запрос в Gibson)

Последнее редактирование:
Дык что в результате там спрятано?
Да пока не понял)). На вопрос тольком они не ответили, просто прислали схему, пока не разобрался
PS Усилители сделаны на трех микросхемах LM3886 (1 на ВЧ и 2 на НЧ)
RESISTORS = 1% CAPACITORS = 5%
Red typeface capacitors=2%
это классы точности деталей

Последнее редактирование:
всех доброго времени суток, не доводилось ли кому нибудь разбирать martin audio ?\
интересует вопрос сами ли они производят динамики, если нет то чьи используют.... ?
в частности интересует blackline H3, что там за комплект динамиков

Не нашёл в инете схему Lexicon Lambda, если кто поделится - буду признателен. Интересует конечно тип потенциометра громкости и его "омность". Контакт 60 уже не помогает.

Есть у меня плата блока эффектов, Behringer MODEL DPM5 pcb304030rev1, от аналогового, старого микшера возможно модель Behringer UB 2222FX-PRO EURORACK. И родной блок питания. (Цифрового табло нет) И вот думаю, можно ли из него сделать отдельный ревер?
Схема в сети кажется есть, но надо же упрощенный вариант. Один канал. А там он привязан ко всем каналам. И прочие заморочки.
Подъёмная ли это задача для скромного радиолюбителя? Размышляю. 24 штыря в разъёме. Цифрового табло нет,





Схема возможно эта - http://www.instrukcia.ru/product_info.php/cPath/424_459/products_id/68658

Есть у кого-нибудь сервис-мануал от Soundcraft UI16? Буду премного благодарен.

@mxc, сервисный мгновенно не нашел. Есть простой мануал, но на русском (во вложении).

С днём рождения. :Dle10:
Здоровья, мира,... продуктивных поисковых запросов. :Dle57:


Вложения

  • Like
Реакции: mxc
@Martin-rmm, товарищ попросил помочь с ремонтом Behringer PMH1000 и в процессе изучения сервис-мануала на устройство мне случайно бросилось в глаза решение Вашей задачи. Оказывается процессор эффектов DPM5 (DPM5M) применялся в куче разнообразных изделий Behringer, собственно и в PMH1000 тоже. Сделал для Вас выдержку из имеющегося сервис-мануала. В документе 2 схемы - собственно схема платы процессора эффектов DPM5M, и схема "обвеса", необходимого для превращения платы в самостоятельное устройство. Добавлять страницы со схемой БП не стал, т.к. в PMH1000 он чрезмерно навороченный, а главное совершенно не нужный для Вашей задачи. С питанием всё крайне просто: +5В (вот ток к сожалению предсказать не могу, но вряд ли больше 0,8А) - для питания цифровых цепей, и -15В/+15В (ну пусть будет 0,1А, там питать-то всего 2 ОУ). Естественно все напряжения должны быть стабилизированными, а 5В даже вполне может быть импульсным. На схеме отсутствуют (не показаны) цепи питания ОУ входных/выходных каскадов (IC29/IC31) - там ничего военного нет и быть не может: -15В/+15В от БП, ну и не забыть про конденсаторы в непосредственной близости от ОУ. "Обвес" подключается к контактам 24-х пинового разъёма Х1 (соотв. на схеме "обвеса" это X36), на который выведены все необходимые сигналы, за исключением питания +5В, точку его подключения нужно искать на плате DPM5M. Удачи!


Вложения

  • Like
Реакции: Martin-rmm
