Может кто подскажет. Есть транс с нулевой точкой, какая правильная схема выпрямителя если на выходе так же нужно с 0?
в сети несколько вариантов
в сети несколько вариантов
Мелкие вопросы по ремонту, поиску схем и т.п. (1 онлайн
- Автор темы Tuvalu
- Дата начала

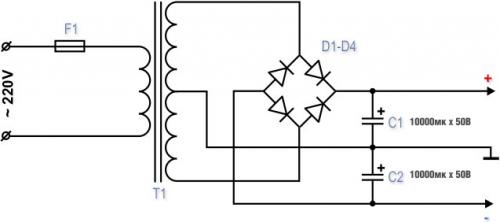

Если речь об обычном двухполярном источнике, то общеизвестная схема вот:
или нужно что то другое?
или нужно что то другое?
@Anthony Scott, если у меня из транса выходит 30 вольт между крафними, то по такой схеме сколько будет на выходе? Так же 30? С нагрузкой.

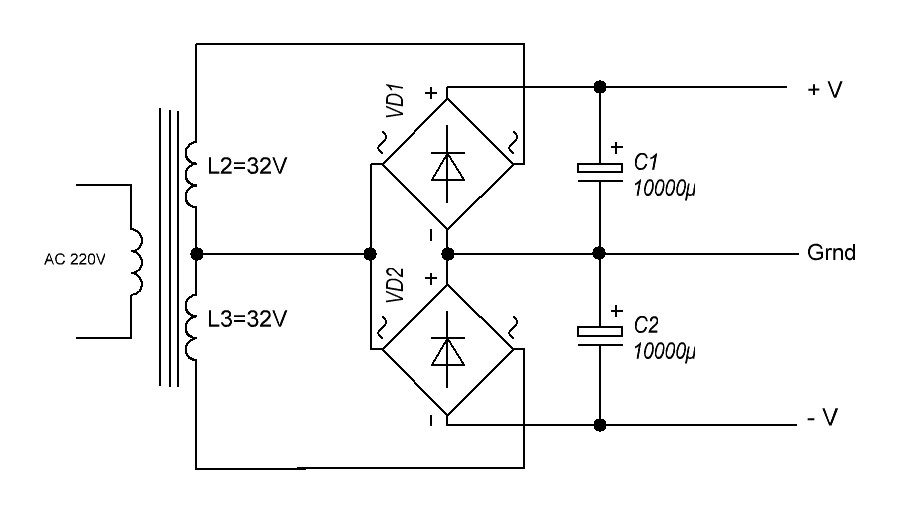

@Anthony Scott, я пробовал вот такую но не работает, предохранитель сгорает сразу, и греются мосты и кондеры, может где то ошибка конечно.
Вложения
@andy felon, это шляпа, а не схема, видимо рисовал вредитель или вообще не разбирающийся. Само собой, будет сгорать предохранитель, потому как мосты в таком включении устраивают КЗ вторичных обмоток,

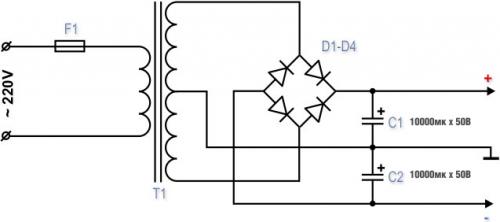

переделайте по той, что я привёл выше, всё будет работать как положено.
переделайте по той, что я привёл выше, всё будет работать как положено.
@andy felon, при любой схеме выпрямления на сглаживающих конденсаторах будет напряжение, близкое к амплитудному, т.е. в 1.414 раза выше действующего среднеквадратичного переменного, под нагрузкой конечно немного присядет. В идеале, конечно нужен стаб. Что питаете, если не секрет конечно?
Последнее редактирование:
@andy felon, хорошее дело,
но надо бы конечно стабилизировать,
(а если уже совсем фен-шуйно делать, то и по вч шумам шины питания подчистить). Если фонкооректор требует +/- 15 в, то можно по-простому: пара 7815, 7915, и после них какие-нить low esr условно 22…47мк + x7r 0.1-0.22 мк в довесок.
(на секунду почему-то померещилось, что +/- 30
)
но надо бы конечно стабилизировать,
(а если уже совсем фен-шуйно делать, то и по вч шумам шины питания подчистить). Если фонкооректор требует +/- 15 в, то можно по-простому: пара 7815, 7915, и после них какие-нить low esr условно 22…47мк + x7r 0.1-0.22 мк в довесок.
(на секунду почему-то померещилось, что +/- 30
)
Последнее редактирование:
@Anthony Scott, Все правильно 30 вольт там питание. У меня есть готовая схема но она строилась на двух обмоточном трансе по 12 вольт на плече, сейчас надо подключить ее к трансу по 15 вольт но с общей точкой
@andy felon, ну кстати с 2-обмоточным трансом ваша схема работать будет, только в этом случае нужно разъединить соединённые вместе ноги мостов ”~” (слева по схеме) и подключить их к концам соответствующих обмоток…
@Anthony Scott, ну это понятно, но теперь транс не двухобмоточный. Просто старый оставить нет возможности, места не хватает.
Я могу переделать как вы предложили, но просто 40 вольт будет много для опа 2604
Я могу переделать как вы предложили, но просто 40 вольт будет много для опа 2604
Сигнал есть. По ощущениям уровень нормальный (для AKG K240 вполне хватает), но не знаю какой он раньше был, выходом на наушники почти не пользовался.
Со схемой уже @Long опередил, спасибо.
А я полагал в массовом потребительском сегменте лучше дела обстоят...
-- У меня просто сил нет повторять весь бред услышанный за день. Голова опухла...
Но один шедевр таки не могу не процитировать:
"ваш ТВ (жки, 24", жалоба на БП) можно отремонтировать только в мастерский, так как у него блок питания
расположен так неудобно, что для того, чтобы его снять, нужно (внимание!!!) выпрессовывать саму
ЖКИ матрицу из корпуса".
Больше я уже выдержать не смог..............
-- на выходных электролитах будет около 19 вольт на ХХ на каждой полярности.
Под нагрузкой - возможно, немного просядет, но чуть-чуть
Так что стабилизаторы 7915 и 7815 - лучше поставить в любом случае.
@andy felon, 2х 20 будет,
то бишь в каждом плече 20 (оно и отправится на кренки),
а между полярностями 40.
то бишь в каждом плече 20 (оно и отправится на кренки),
а между полярностями 40.
Как проверить работоспособность опа 2134па? Когда подаю питание на выходе просто адское гудение, сигнал входной не проходит. Да даже когда выключено питание один хрен гудит
@andy felon, если гудит с выключенным питанием, у вас возможно земля оборвана где-то (между вашим фонокорректором и последующим звеном в тракте)…
Господа, не поделитесь схемой монитора M-Audio BX-8a (звук вуфера периодически пропадает, хотя НЧ-динамик исправный)?
@Anthony Scott, с гудением разобрался. Но с питанием гудит адски. И как проверить опа даже не знаю. Может че где померить?
@andy felon, вначале можно бегло проверить выходной каскад ОУ на пробой (на обесточенной схеме или вообще вытащив, если ОУ на панельке).
Щупами мультиметра нужно потыкать между питающими ногами и выходом, при этом желательно соблюдать полярность прозвонки:
сперва красный щуп на ногу +Е, чёрный на выход, затем красный на выход и чёрный на -Е.
О пробое будет говорить весьма низкое значение сопротивления (единицы-десятки ом).
При прозвонке без соблюдения полярности можно наткнуться на защитные диоды, которые стоят обратной полярностью на выходах некоторых ОУ, и это может сбить с толку. Также проверить щупами между ногами +Е и -Е ОУ на наличие КЗ.
Ещё будет полезно хотя бы кратковременно на включённой схеме измерить напряжения питания плеч ОУ, возможно просто на одном из них КЗ,
возможно опять таки по вине ОУ или бракованных/неправильно подсоединённых стабов (имейте в виду, что цоколёвка 7815 и 7915 разная!).
Щупами мультиметра нужно потыкать между питающими ногами и выходом, при этом желательно соблюдать полярность прозвонки:
сперва красный щуп на ногу +Е, чёрный на выход, затем красный на выход и чёрный на -Е.
О пробое будет говорить весьма низкое значение сопротивления (единицы-десятки ом).
При прозвонке без соблюдения полярности можно наткнуться на защитные диоды, которые стоят обратной полярностью на выходах некоторых ОУ, и это может сбить с толку. Также проверить щупами между ногами +Е и -Е ОУ на наличие КЗ.
Ещё будет полезно хотя бы кратковременно на включённой схеме измерить напряжения питания плеч ОУ, возможно просто на одном из них КЗ,
возможно опять таки по вине ОУ или бракованных/неправильно подсоединённых стабов (имейте в виду, что цоколёвка 7815 и 7915 разная!).
