Мелкие вопросы по ремонту, поиску схем и т.п. (1 онлайн

коб

Well-Known Member
10 Ноя 2019
1.909
1.220
113
66
Москва
а нельзя проблемное место пропиткой намазать? она по идее тоже жесткости должна добавить, этим средством https://www.audiomania.ru/propitka/diffusor/diffusor_chitin.html
Теоретически возможно , но я помню как когда-то это выглядело после применения . Ну в общем на месте нанесения пропитки ---жирное пятно . Да и не знаю , на сколько это будет скреплять , ведь по сути пропитка должна демпфировать , а это значит смягчать , а не делать жёстким в месте пропитки . Ну разве-что , взять и предварительно проверить , на подобном куске бумаги .

  • Like
Реакции: Radiocaster

digilab2

Well-Known Member
19 Июн 2012
12.343
6.451
113
68
Москва
www.skbprost.ru
-да тут пробовать надо , но вот моментом я бы не стал мазать, если только его еще чем то растворить пожиже , но хрен знает чем он там растворяется , бф-88 -спиртом, в общем тоже резинка


Long

Well-Known Member
27 Фев 2008
16.484
14.130
113
Moscow
WWW.LONG.RU
-- Radiocaster, пока вы ещё не убили динамик в хлам - оставьте его в покое!
Прогоните свип, и если лишних призвуков не будет - то пусть работает в таком виде.
Нечего там у вас ремонтировать...

  • Like
Реакции: Radiocaster и sunet

sunet

Victor Buruiana, 1959
18 Июл 2005
12.078
6.372
113
64
Chisinau, Moldova
Во время попыток прикрутить сопротивление плата с контактами реле случайно задела лежащий на столе металлический джек выхода наушников с мониторного контроллера, и шум пропал.
Землю питания реле и звуковую надо объединить. А еще из моего опыта - реле лучше питать через небольшой резистор и параллельно ему керамический конденсатор на микрофараду примерно. Прпадут щелчки при переключении. И еще не помешает обратный диод параллельно реле.

  • Like
Реакции: mxc и llull

llull

Well-Known Member
9 Сен 2011
537
422
63
Землю питания реле и звуковую надо объединить.
То есть эта схема правильная?

А еще из моего опыта - реле лучше питать через небольшой резистор и параллельно ему керамический конденсатор на микрофараду примерно. Прпадут щелчки при переключении.
Если щелчков нет, то можно опустить дополнительные компоненты?

И еще не помешает обратный диод параллельно реле.
Не разбираюсь, поэтому попрошу пояснить о последствиях его отсутствия.


sunet

Victor Buruiana, 1959
18 Июл 2005
12.078
6.372
113
64
Chisinau, Moldova
Если щелчков нет, не ставьте конденсатор и резистор. Реле это катушка индуктивности. При ее включении и выключении возникают сильные импульсы которые и создают помехи, а также от этого обгорают контакты переключателей. Если в цепи транзистор, то он может выйти из строя. Для гашения коммутационного импульса параллельно реле ставят маломощный диод, но в обратном включении, т.е. анодом к минусу

  • Like
Реакции: llull, mxc и Anthony Scott

Aмирханов

Well-Known Member
7 Июл 2019
2.210
637
113
43
Обратите внимание, пользователь заблокирован на форуме.
Отдал мидиклаву в ремонт( причина произвольная подача миди сообщений питчбенда). Тот, кто ремонтирует, сказал что дело в резисторе на 10кОм. Где такой найти?


Вложения

Long

Well-Known Member
27 Фев 2008
16.484
14.130
113
Moscow
WWW.LONG.RU


  • Like
Реакции: Aмирханов

Aмирханов

Well-Known Member
7 Июл 2019
2.210
637
113
43
Обратите внимание, пользователь заблокирован на форуме.

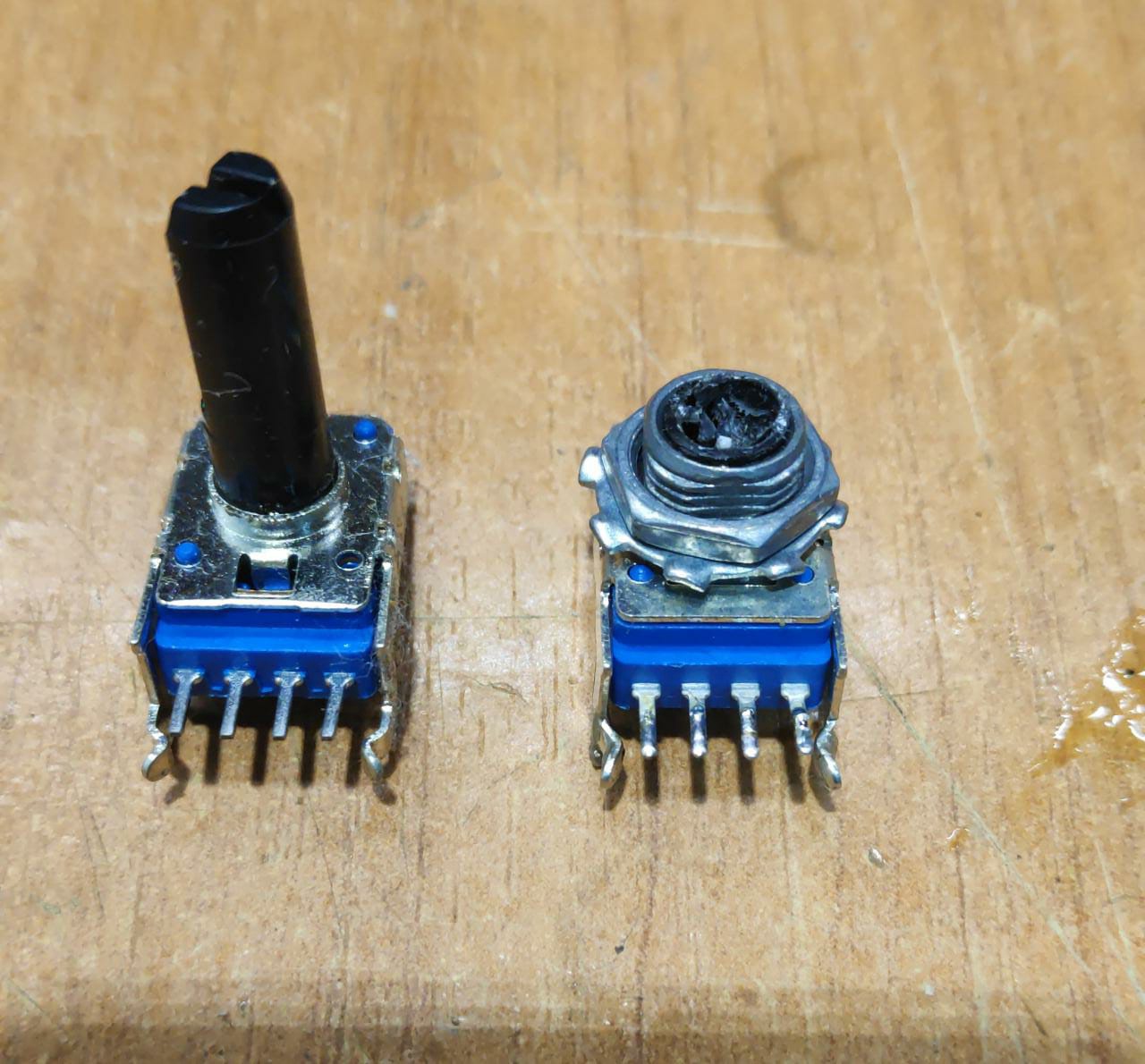

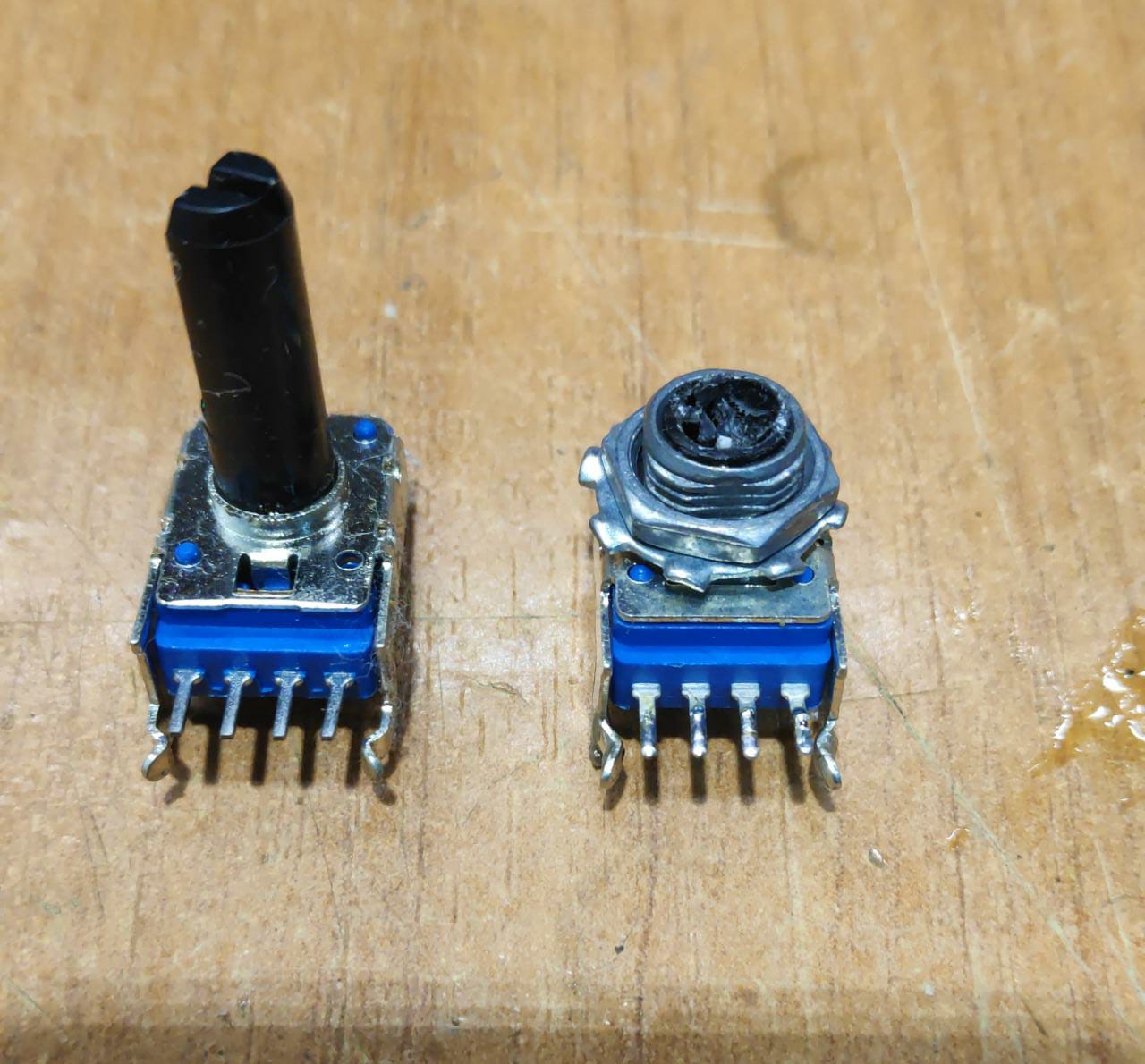

Оказывается такой и присылали. На моей фотке он слева. А нужен как справа.


Aмирханов

Well-Known Member
7 Июл 2019
2.210
637
113
43
Обратите внимание, пользователь заблокирован на форуме.
Тот кто ремонтирует додумался бы уж,если бы было возможно,я думаю...


soundpro

Well-Known Member
4 Май 2006
1.854
1.170
113
  • Like
Реакции: Aмирханов

Long

Well-Known Member
27 Фев 2008
16.484
14.130
113
Moscow
WWW.LONG.RU
  • Like
Реакции: mxc и Aмирханов

pablomature

New Member
26 Мар 2022
2
0
1
36
Всем здравствуйте!
Сразу скажу, что я в синтезаторах человек нулевый.
У меня такая проблемка: достался мне behringer neutron, в полном боеспособном состоянии, но, пролежав несколько месяцев без дела, при включении обнаружились сильные помехи и слабый звук. Исправить ситуацию помогает лишь соединение патчем дилэя с овердрайвом и некоторыми другими выходами.
Крутили-вертели со знающим человеком, ничего не помогло. Синтезатору необходим внутренний осмотр, возможно сгорела плата дилея. Посему посоветуйте пожалуйста мастера по таким штукам в Москве. :)


MAME

Well-Known Member
5 Ноя 2018
2.761
1.404
113
Господа электронщики подскажите пожалуйста по допускам и максимальной допустимой мощности для контактов:
Джек большой моно, Евроблок, Банан, Спикон, Клемники
На некоторых колонках сломаны разъёмы - есть возможность поставить другие . но выдержат ли мощность- не знаю)
Спасибо заранее!!!!


Anthony Scott

Well-Known Member
15 Фев 2016
2.185
2.332
113
45
Bryansk
www.babkinyvnuki.ru
@MAME,
банан 15-16а,
спикон 40а продолжительный ток,
джек 1/4 обычные сигнальные 2-5а,
джеки 1/4 литые усиленной конструкции (есть такие) до 15а,
евроблоки и клеммники - разные токи, в среднем от 16…25а и выше (они разные).
Имхо, лучше не городить огород с джеками (ибо подходящего брутального исполнения джеки - это только Switchcraft, причём, и вилки, и гнёзда, последние ещё хрен найдёшь),
да и коммутация джеком на стороне АС чревата КЗ.
Здесь лучше спикон/бананы.
У самого мониторы подключены с помощью наконечников НВИ… )

  • Like
Реакции: belovw и MAME

MAME

Well-Known Member
5 Ноя 2018
2.761
1.404
113
@MAME,
банан 15-16а,
спикон 40а продолжительный ток,
джек 1/4 обычные сигнальные 2-5а,
джеки 1/4 литые усиленной конструкции (есть такие) до 15а,
евроблоки и клеммники - разные токи, в среднем от 16…25а и выше (они разные).
Имхо, лучше не городить огород с джеками (ибо подходящего брутального исполнения джеки - это только Switchcraft, причём, и вилки, и гнёзда, последние ещё хрен найдёшь),
да и коммутация джеком на стороне АС чревата КЗ.
Здесь лучше спикон/бананы.
У самого мониторы подключены с помощью наконечников НВИ… )
Спааааасибище)))

  • Like
Реакции: Anthony Scott

yonnat

Active Member
17 Дек 2010
555
232
43
52

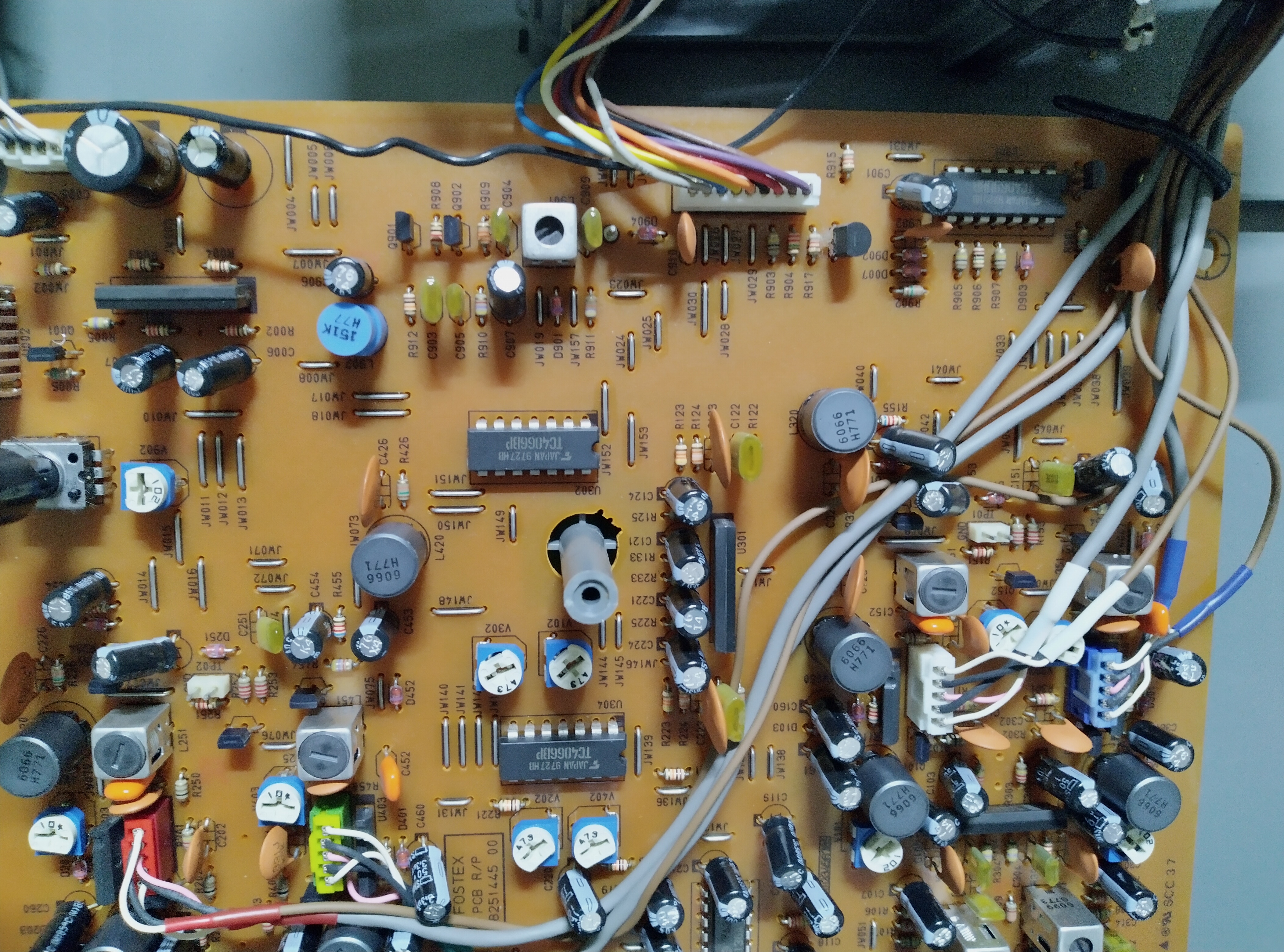

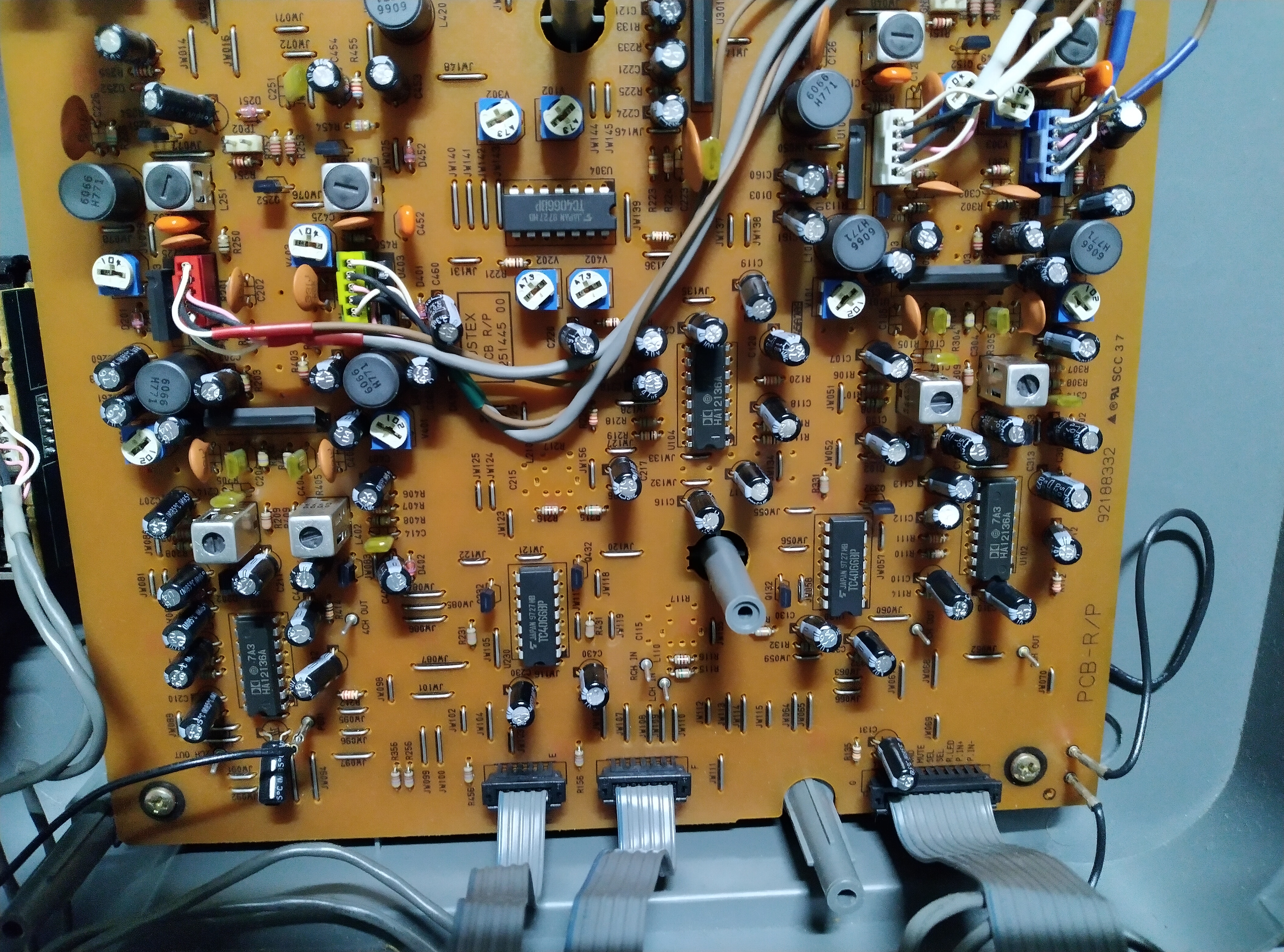

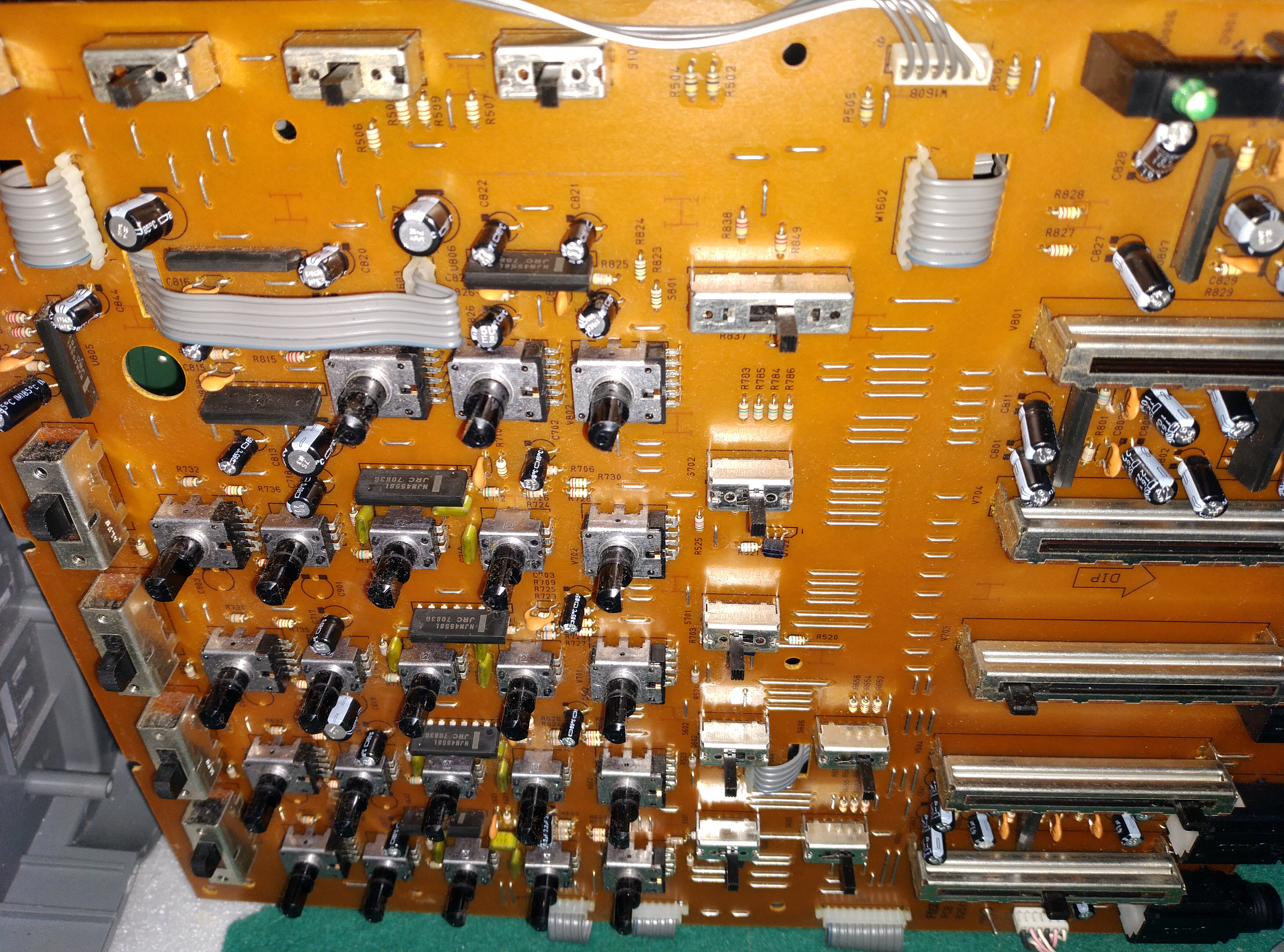

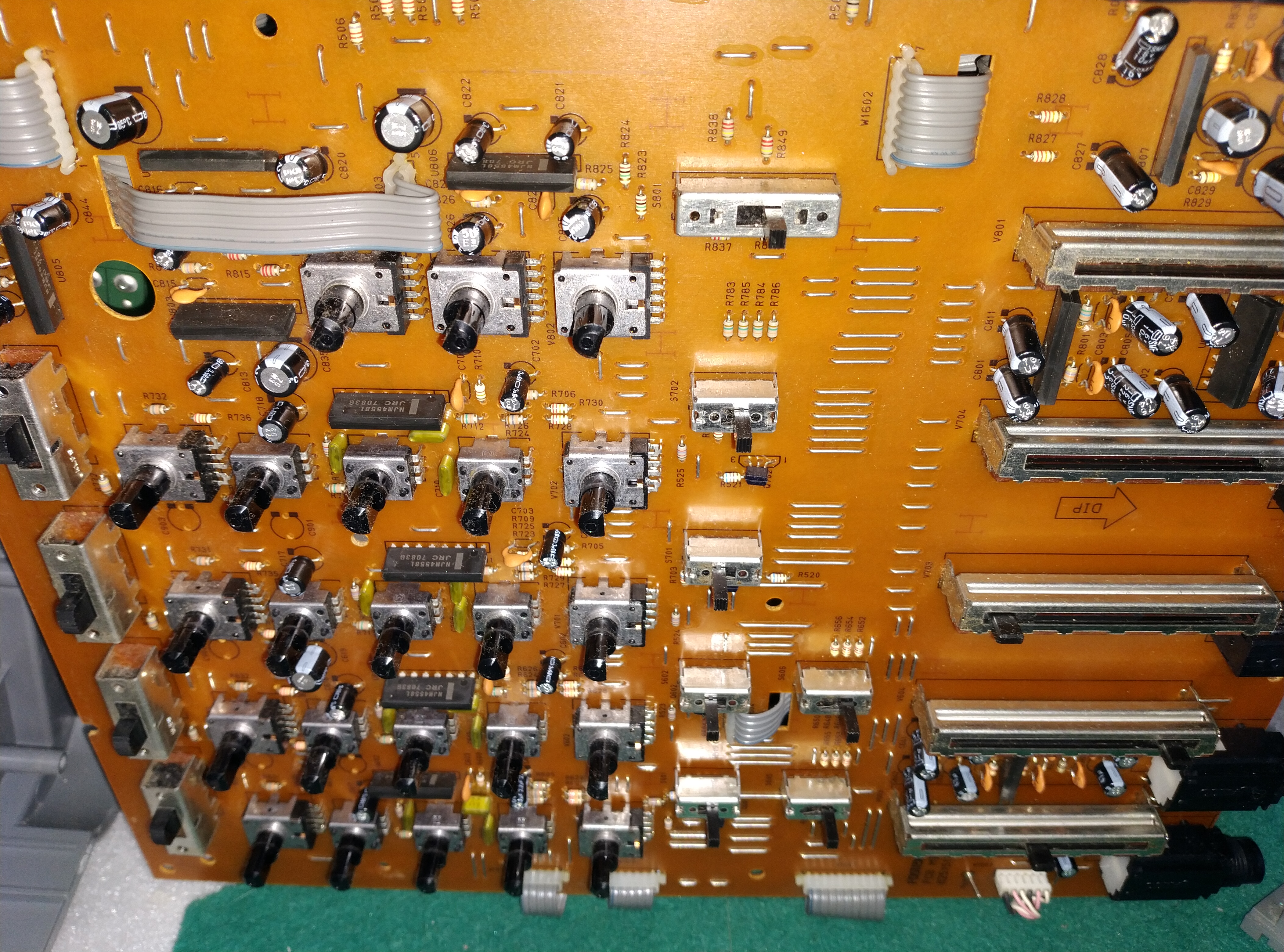

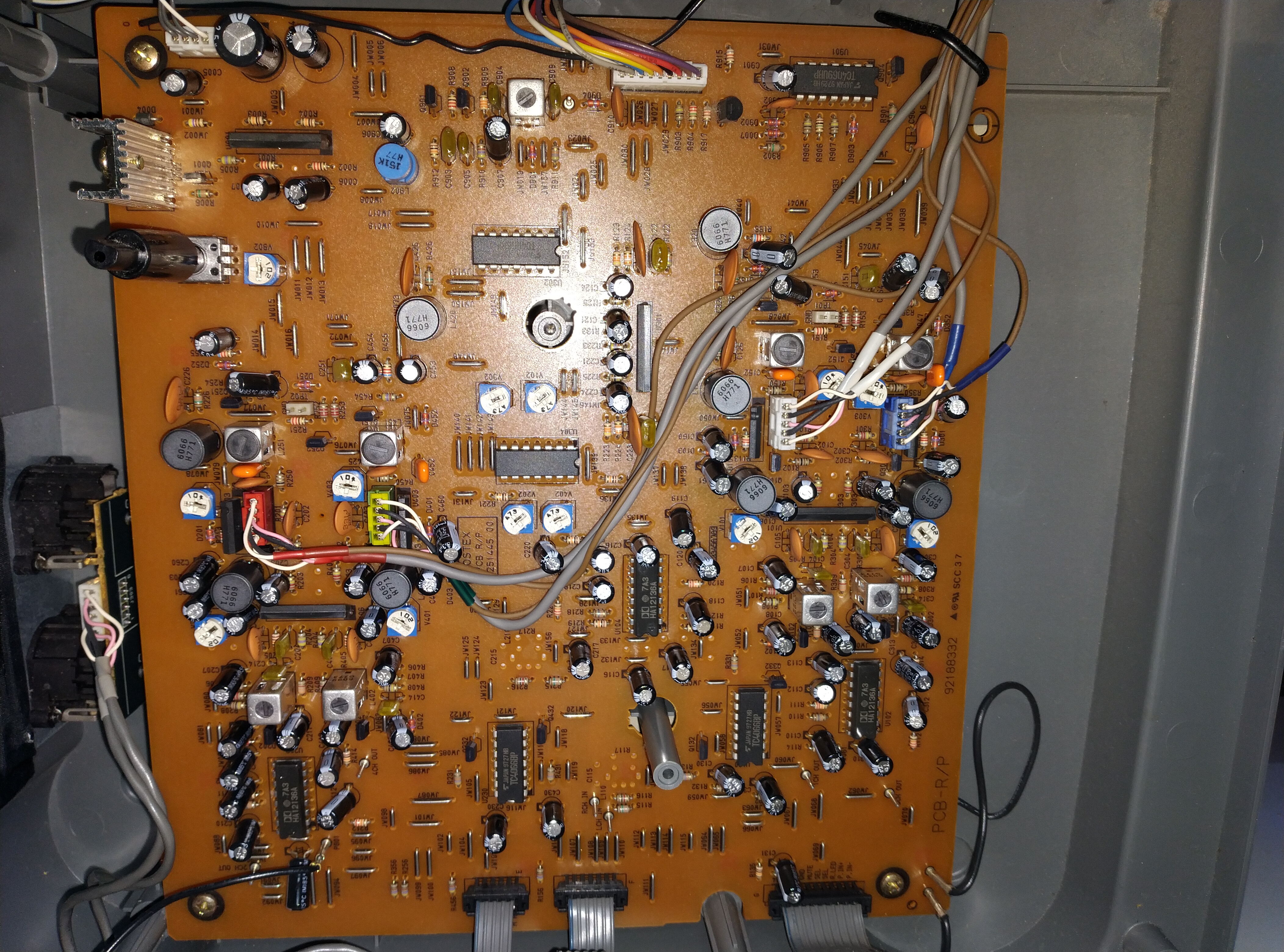

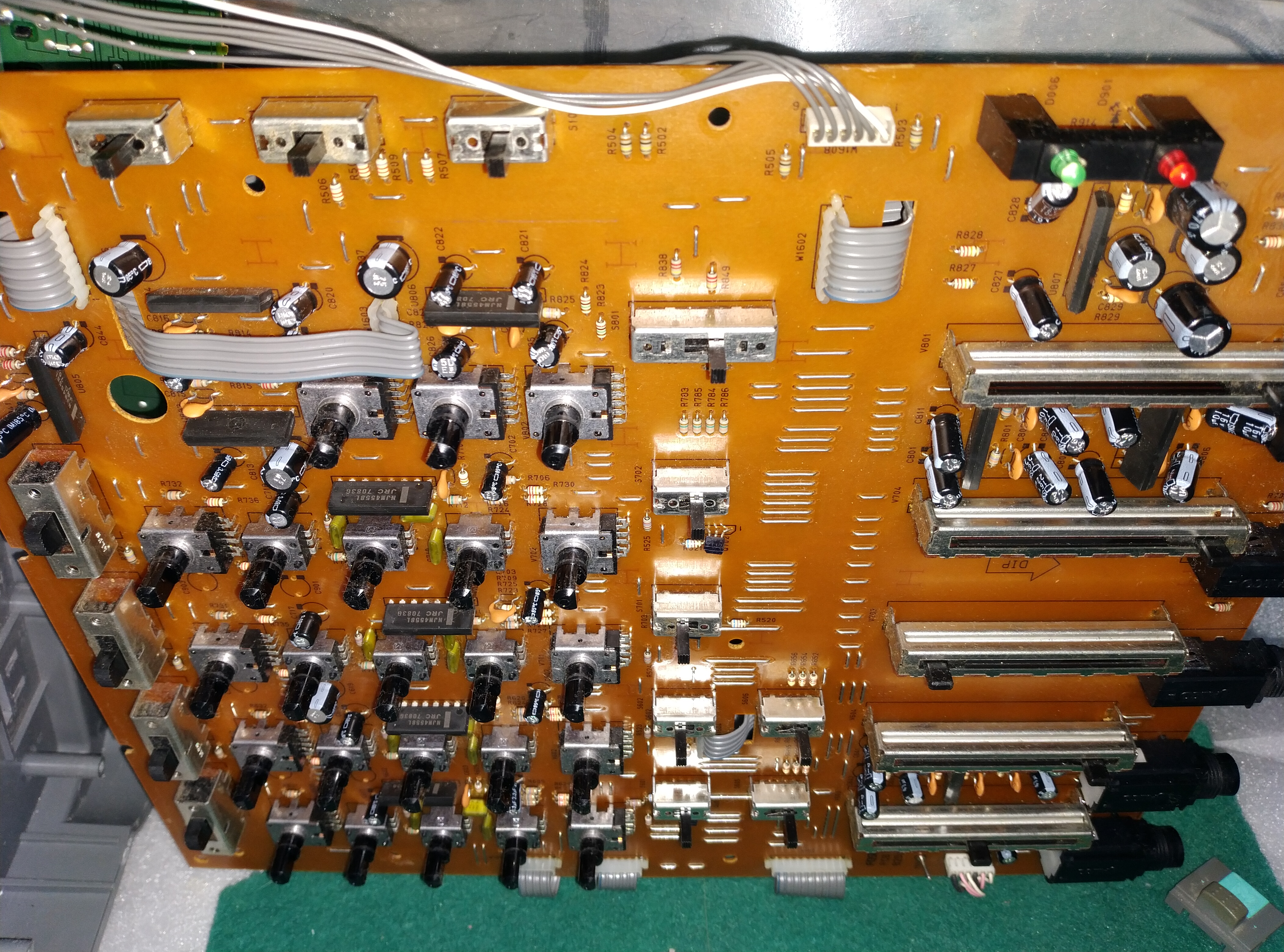

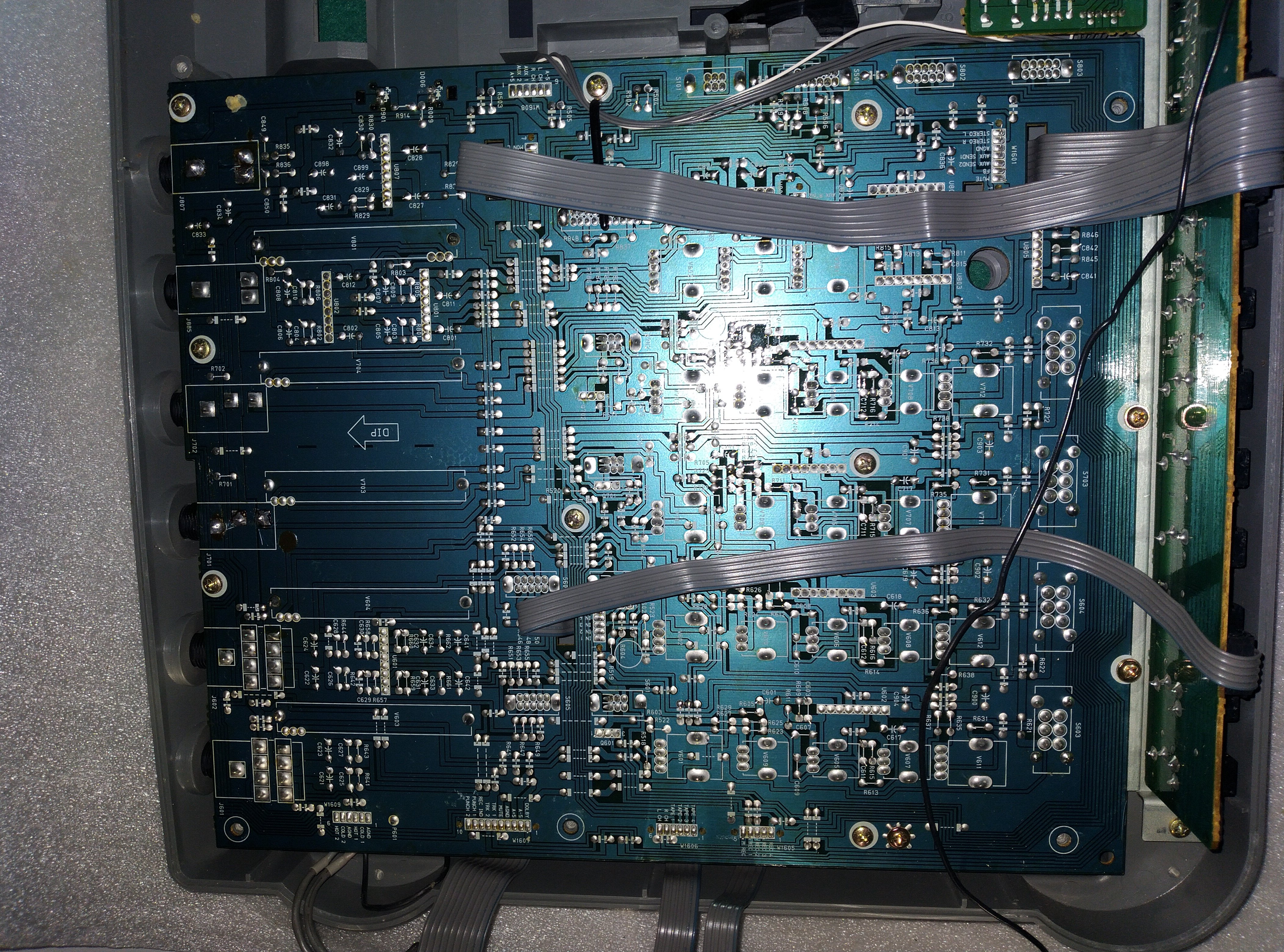

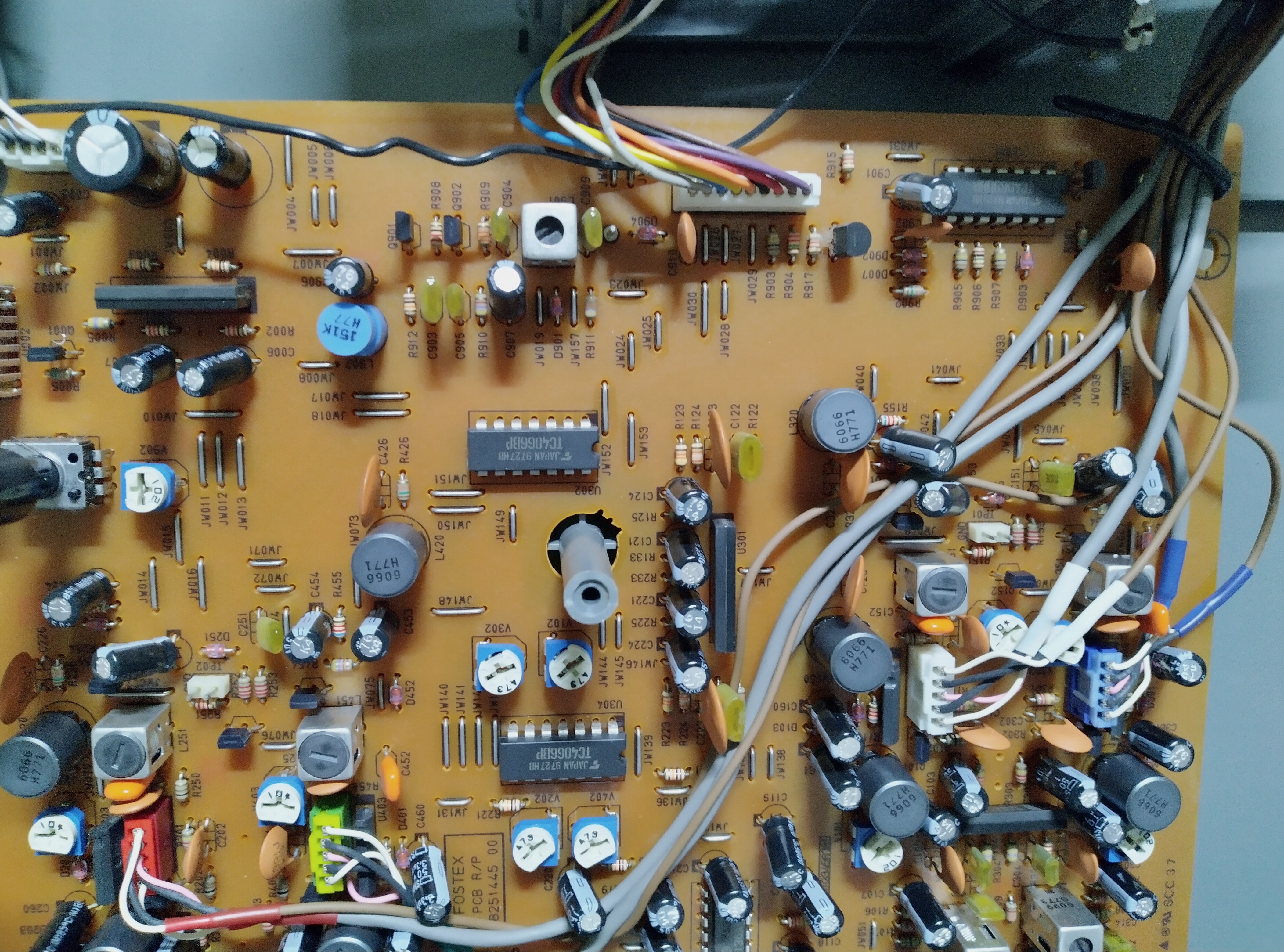

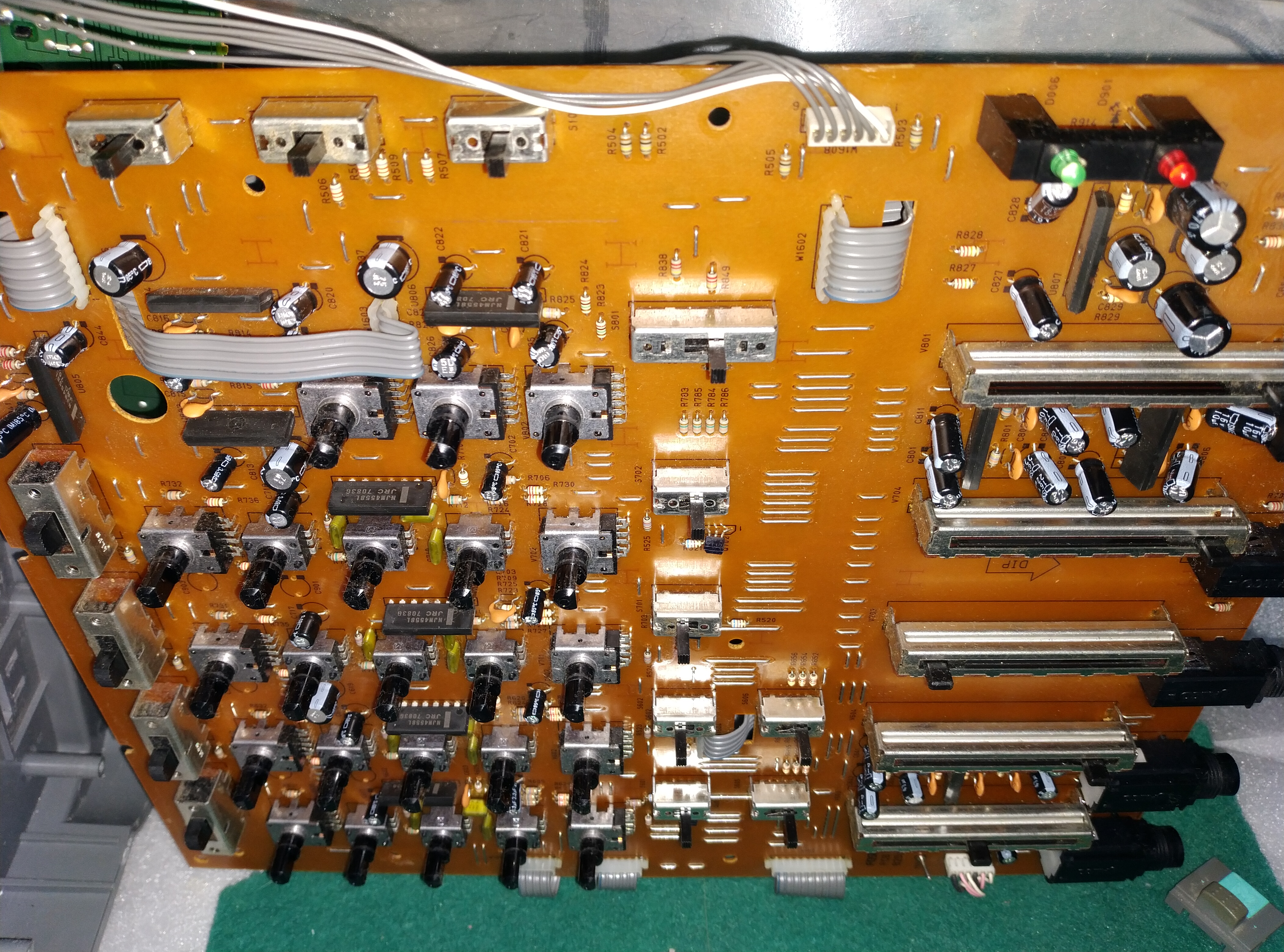

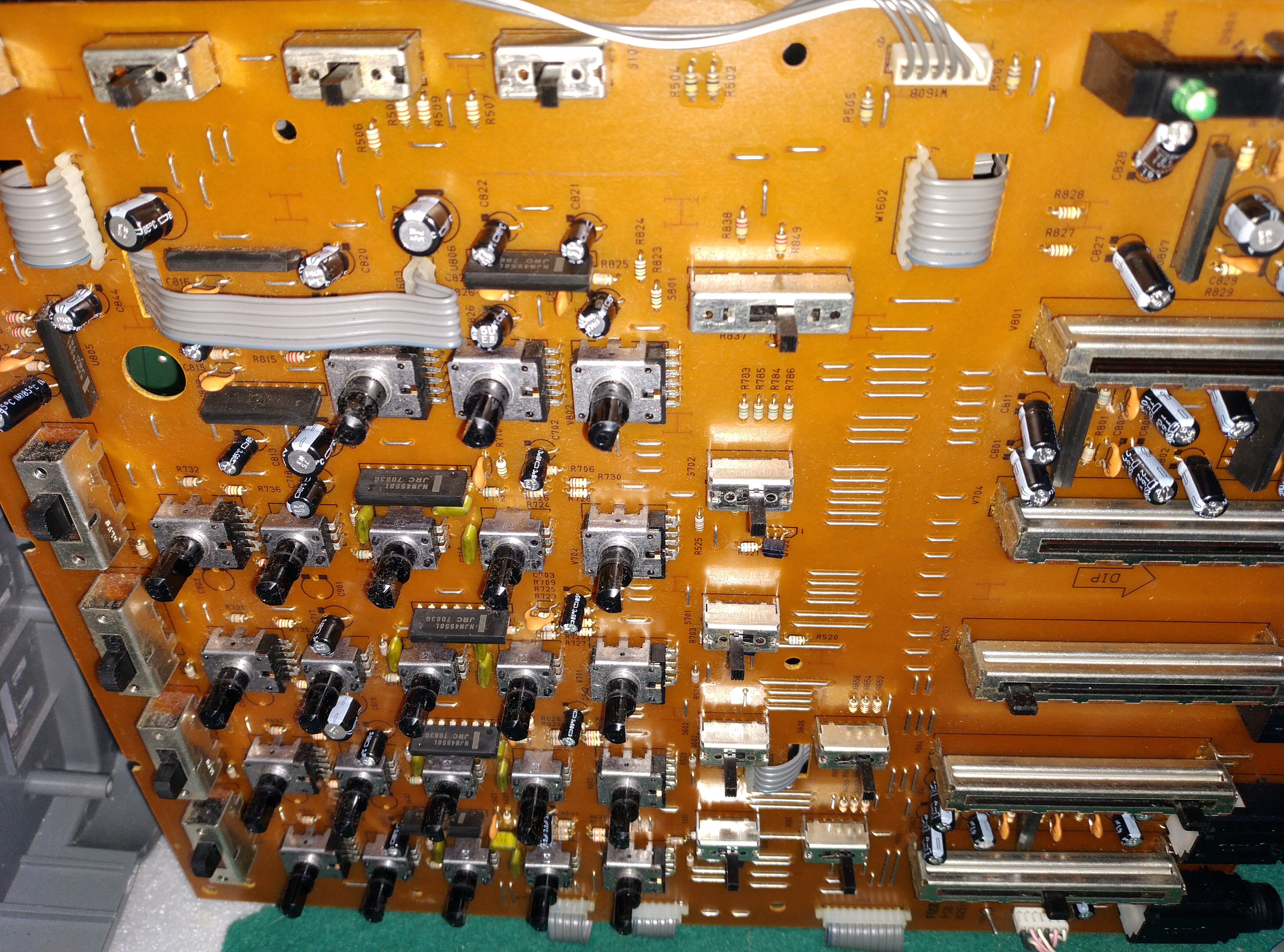

Здравствуйте. Есть 4х канальный мультитрекер. Fostex x-55 4 Track Multitrack

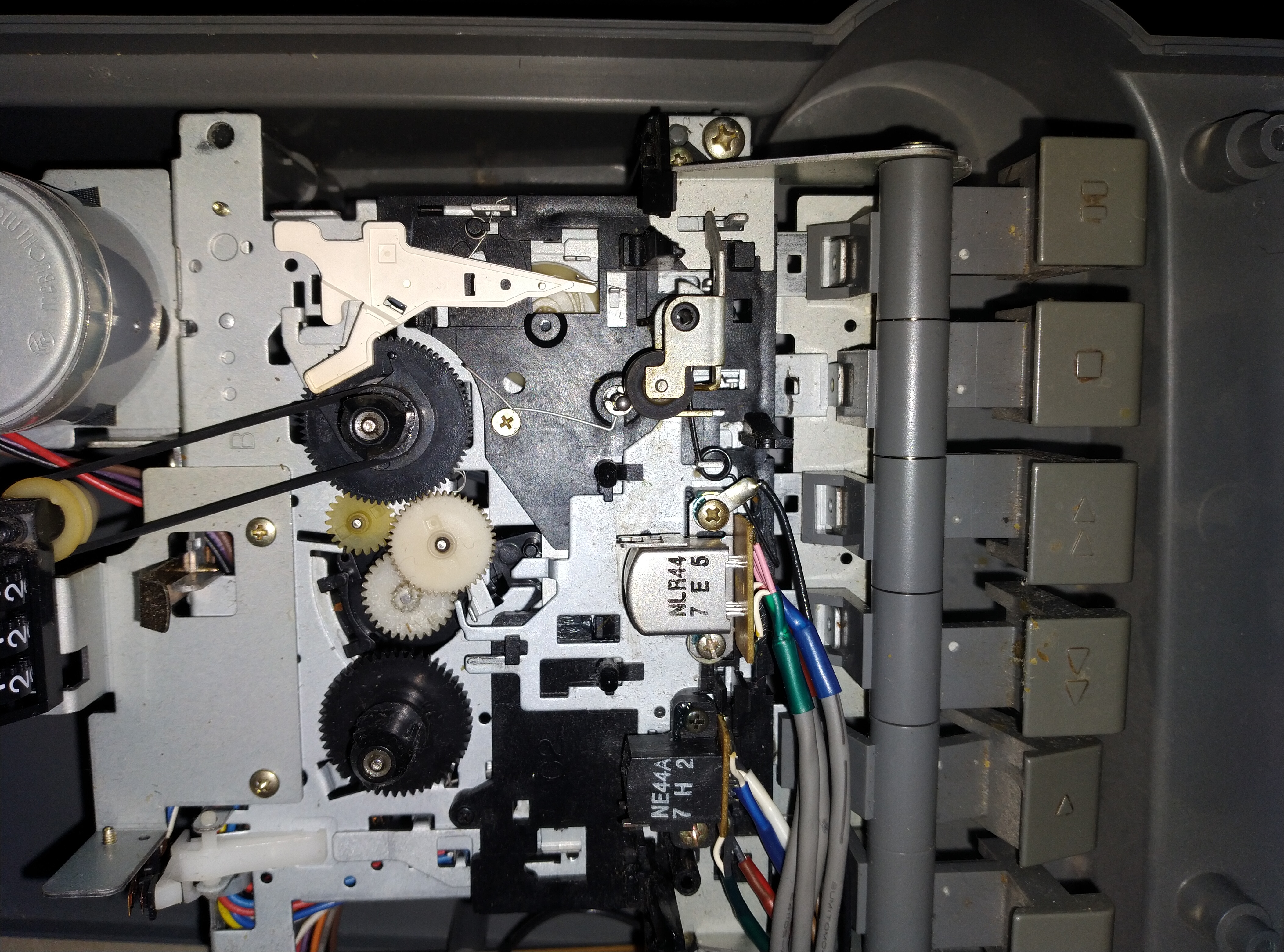

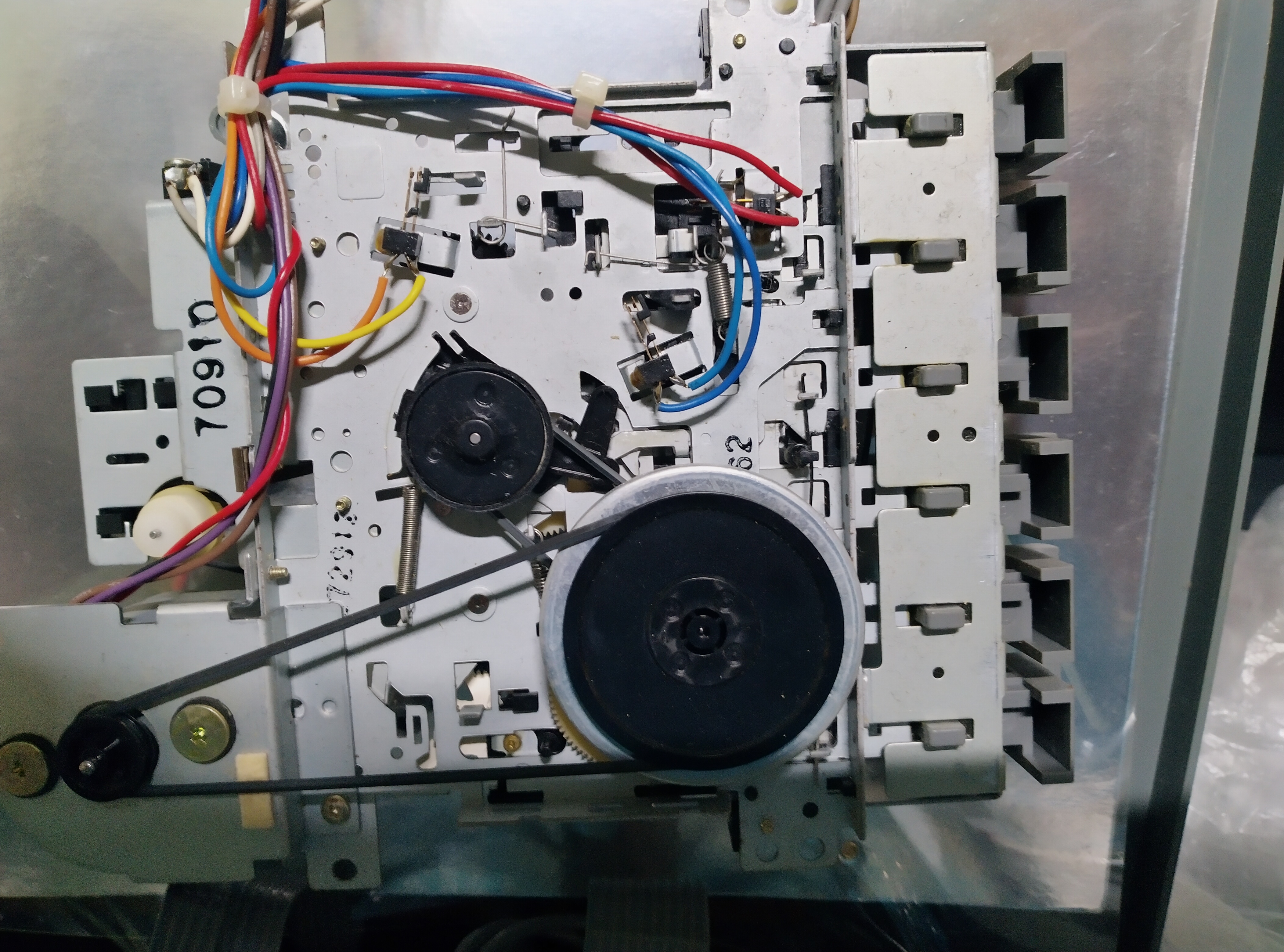

Пауза не фиксируется, ЛПМ механический. Подскажите как починить. И если получится распознать, какова начинка устройства(предусилители mic\ line\inst, EQ, усилитель наушников), на предмет улучшения? Есть ли смысл и возможность. Прибор то древний, размеры \параметры\ количество контактов и прочее сейчас другие. Может мониторный контролер получиться? Вопрос неспешный, не хочу попусту тратить ваше время. Нужно или расстаться с девайсом или.. Ваш опыт мне в помощь. Фото прилагаю.
IMG_20220525_202424.jpgIMG_20220525_214805.jpgIMG_20220525_202000.jpgIMG_20220525_202051.jpgIMG_20220525_202057.jpgIMG_20220525_202232.jpgIMG_20220525_204017.jpgIMG_20220525_204027.jpgIMG_20220525_204107.jpg


H-ron

Well-Known Member
13 Апр 2011
7.651
5.775
113
58
Москва
Вот и пришла моя очередь)

Схема Focal Solo6 Be не пробегала ли у кого?


yonnat

Active Member
17 Дек 2010
555
232
43
52
На форуме были упоминания ресурсов со схемами. Сразу не сохранил, теперь вот самому бы не помешала.


belovw

Well-Known Member
22 Апр 2009
9.201
8.384
113
50
RK Almaty

Вложения

  • Like
Реакции: yonnat и H-ron

zga

Well-Known Member
15 Авг 2004
2.584
1.872
113
none
Здравствуйте. Есть 4х канальный мультитрекер. Fostex x-55 4 Track Multitrack
Пауза не фиксируется, ЛПМ механический. Подскажите как починить. И если получится распознать, какова начинка устройства(предусилители mic\ line\inst, EQ, усилитель наушников), на предмет улучшения? Есть ли смысл и возможность. Прибор то древний, размеры \параметры\ количество контактов и прочее сейчас другие. Может мониторный контролер получиться? Вопрос неспешный, не хочу попусту тратить ваше время. Нужно или расстаться с девайсом или.. Ваш опыт мне в помощь. Фото прилагаю.
Посмотреть вложение 216834Посмотреть вложение 216835Посмотреть вложение 216836Посмотреть вложение 216837Посмотреть вложение 216838Посмотреть вложение 216839Посмотреть вложение 216840Посмотреть вложение 216841Посмотреть вложение 216842
В лентопротяг лучше самому не лазить, потом может получиться довольно сложный конструктор. Я б привел в порядок и оставил.

  • Like
Реакции: yonnat

yonnat

Active Member
17 Дек 2010
555
232
43
52
В лентопротяг лучше самому не лазить, потом может получиться довольно сложный конструктор. Я б привел в порядок и оставил.
Так и сделал. Давно не пользуюсь, лежит и лежит, пробую определиться, куда теперь устройство.
На вышеуказанном сайте нашлись схемы. Но на Fostex XR-5 / Как две капли воды мой Fostex x - 55. Может в разных странах под разным шильдиком модель выпускалась? Если у кого есть информация -поделитесь.


Вложения

Joao

Member
26 Май 2008
49
14
8
Moscow
Всем доброго дня!
Имею такой басовый преамп: EDEN WP-100.

Недавно возникла проблема в виде существенного снижения уровня на всех выходах.
Согласно информации с зарубежных форумов, проблема распространенная, и связана с выходом из строя полевых транзисторов (J112) в цепях защиты от щелчков при включении, как я понял. Подозреваю, что у меня та же причина.

Вот наиболее содержательные ссылки на темы 1 и 2, где хоть как-то описывалось решение.

Схема есть!

Мог бы и сам поковырять, но желание и время отсутствует.
Может ли кто-нибудь из форумчан помочь с ремонтом или кого-то порекомендовать?
К сожалению у меня имеется только негативный опыт обращения к мастерам в области проаудио. Необходимо подойти ответственно и аккуратно! Устройство очень ценно для меня, используется постоянно, замены ему нет и не будет.


Anthony Scott

Well-Known Member
15 Фев 2016
2.185
2.332
113
45
Bryansk
www.babkinyvnuki.ru
ответственно и аккуратно
Могу посодействовать с ремонтом в полном соответствии этим требованиям,
если конечно у вас не найдётся никого территориально поближе. Я в Брянске (хотя бывало, что люди из Мск везли/везут железяки на сервис лично)…

Кроме подозрений на полевики, надо бы анодное напряжение проверить, плюс могут быть и другие причины…

Последнее редактирование:
  • Like
Реакции: yonnat и Joao

Joao

Member
26 Май 2008
49
14
8
Moscow
Могу посодействовать с ремонтом в полном соответствии этим требованиям,
если конечно у вас не найдётся никого территориально поближ
Спасибо! Жаль, что далеко. Рассмотрю и этот вариант.


надо бы анодное напряжение проверит
Насчёт лампы, это вряд-ли. Сигнал блокируется где-то в конце тракта. Индикатор выходного сигнала преда отображает фактический уровень и находится после ручки Output. Если ручку вывернуть полностью, индикатор будет в клипе, при этом уровень на входе аудиоинтерфейса еле достигнет -15 дБ. В то время, как раньше бы такой уровень был уже при установке выхода процентов на 10.

  • Like
Реакции: Anthony Scott

Anthony Scott

Well-Known Member
15 Фев 2016
2.185
2.332
113
45
Bryansk
www.babkinyvnuki.ru
Индикатор выходного сигнала преда отображает фактический уровень и находится после ручки Output.
На выходе для наушников сигнал присутствует?
Насколько помнится, в этом приборе усилитель для наушников получает сигнал до выходного балансного драйвера и выходных ключей J112, там их вроде 8 (схему уже всю не помню, сбросьте если есть). Таким образом можно хотя бы сузить круг проблемы…


Long

Well-Known Member
27 Фев 2008
16.484
14.130
113
Moscow
WWW.LONG.RU
у меня имеется только негативный опыт обращения к мастерам в области проаудио
-- Это вы ещё не пробовали телевизоры чинить...
Я полдня просидел на телефоне, обзванивал мастерские.
"Похождения Берлаги в сумасшедшем доме" - тихо курят в сторонке...
