Я на днях обнаружил серьезный недостаток в моей EVO8. Подключил электрогитару, эффекты в DAW, задержка написана 3 мс. В реальности же совершенно неиграбельные 30-40 мс. Первый раз с таким столкнулся, раньше на плохонькой маудио с 6-8мс задержки было вполне приемлимо. Всю тему не читал...
Audient Audio Interfaces (1 онлайн
- Автор темы Saymon
- Дата начала

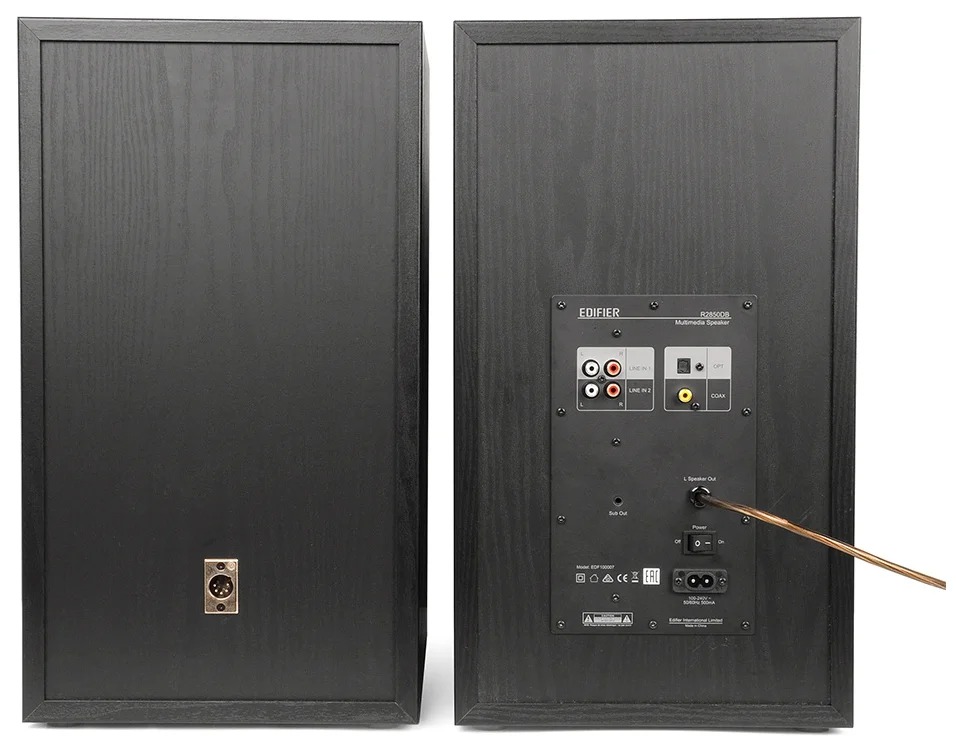

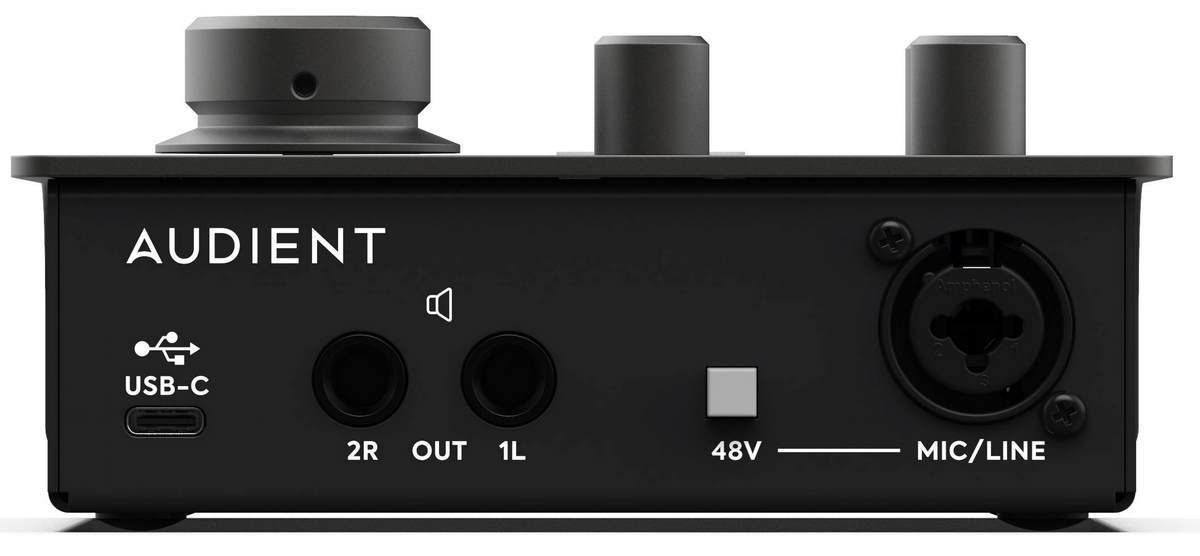

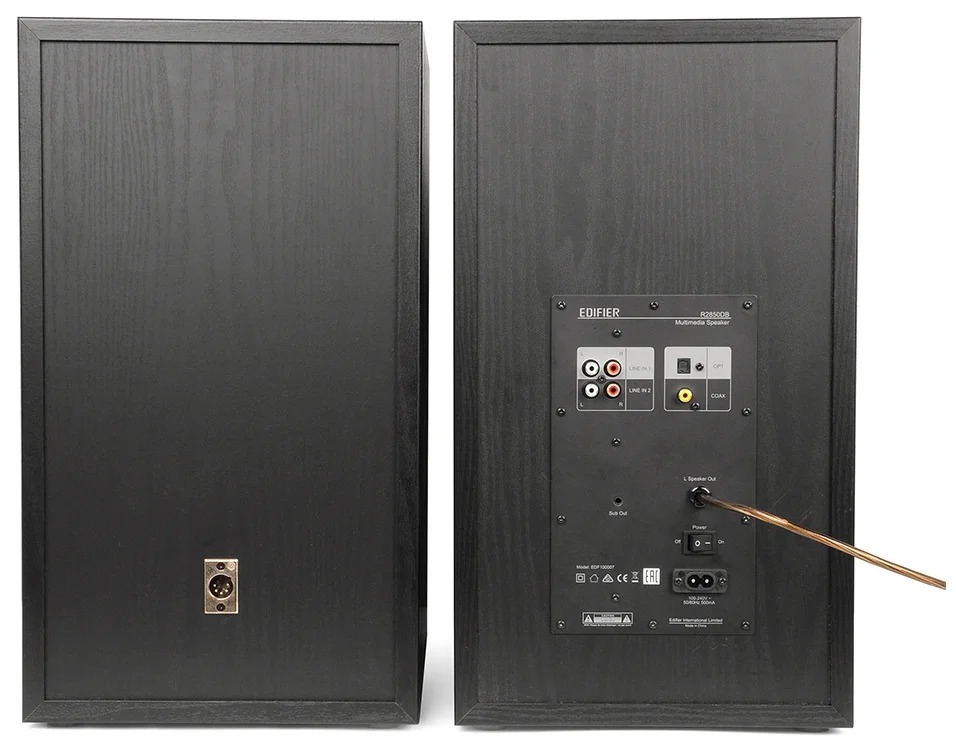

Друзья, я не шарю в коммутации, возник вопрос - у меня Audient Id4 mkII, у нее два TRS L/R выхода. Бытовые колонки Edifier R2850DB имеют входы RCA, оптический, и вход coax. Оптика не вариант, так как цифровых выходов на карте нет, остаются RCA и coax, и второй я так понимаю лучше, но как подключить его к моей карте?
Вложения
Да так такие себе "балансные" выходы. Там весь баланс в виде подтяжки резистором к земле, сигнал есть только на "пипке" разъема. Можно спокойно втыкать кабели типа TS -- RCA и даже не париться.

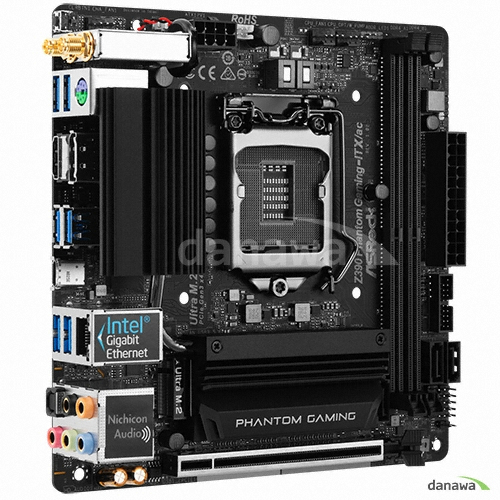

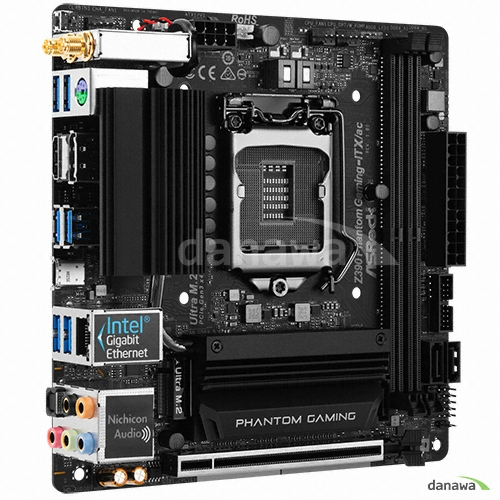

Так, а я тут вспомнил, что у меня же на матери есть оптический выход. Выходит с аудиентом будет даже хуже, в случае конкретно с этой акустикой?
Вложения
из чего следует такой вывод??
как раз наоборот.. но вы поэкспериментируйте, в любом случае на пользу, для лучшего понимания.Салам всем аудиофилам в этом форуме.Не буду тянуть и сразу приступлю и объясню свою проблему,около года назад купил audient id 14 mk 2.По началу все было вроде замечательно или я не замечал косяков от карты так как не часто сидел на ней. Потом когда уже руки освободились сел за карту и начал какие то микро трески в звуке,особенно это может выражаться при регулировке громкости.Проблема проявляется и в браузере, и в дав, и даже когда через ноут слушаешь музыку.Перепробовал все, убирал энергосберегайки, менял дискретизация и все безрезультатно.В конце дело пришло к тому что поменял ноутбук.Старый ноут тоже не был из слабых бюджеток,Асер нитро 5 на процессоре ryzen 5 4600 h.Полазив в интернете прочитал информацию о том что у audient есть несовместимость с ноутами Асер.Купил ноут Asus tuf a16 на процессоре ryzen 9 7845hx но и тут такая же проблема.Теперь хочу спросить может у данной звуковой карты все плохо совместимостью с AMD? Не знаю что делать в надежде найти решение пишу сюда.Кстати подключение через тайп си.Еще облазив этот форум наткнулся на информацию о том что в звуковухе не хватает 2 конденсаторов,насколько это отражается на работе карты и запаяние конденсаторов может ли решить мою проблему?Если да какие именно туда поставить?помогите пожалуйста
Громкости чего? На самой карте 3 регулятора, а в софтовом микшере их еще больше. Тут нужна конкретика. Трещать вполне могут сами потенциометры, например.
Некоторые писали, что отсутствует емкость на фантомном питании +48 В. Какое-либо значение это имеет только при работе с конденсаторными микрофонами. На моей карте изначально емкость была.
Допайка конденсаторов вполне возможно и может решить какие-то проблемы, ибо их производитель откровенно пожалел, как по качеству, так и по количеству. Я в своей карте допаял немало "лишних".
Интересно почему производители пришли к такому решению Те конденсаторы которые на карте стоят копейки особо смысла экономии не вижу и странно что они вообще оставили 2 свободных мест
Там повсеместно китайские King Sun, считай что ноу-нейм. Самое интересное, что пожалели и их. Карта имеет практически топовые или предтоповые DAC/ADC, ОУ начального уровня и ниже среднего (в принципе, это нельзя считать недостатком для бюджетной карты), а с обвязкой все плохо, китайских электролитов и тех пожалели по максимуму. Что с керамикой буду выяснять, проводить температурный тест, когда приедет прибор, которым удобно это делать. Учитывая качество электролитов, сомневаюсь что стоит керамика NP0/X8R/X7R. Возможно, там самая дешевая, может даже в цепях переменного тока, в качестве проходных в цепях ООС ОУ, например, где это действительно крайне критично. По итогу, карта так себе звучит "из коробки", особенно в наушниках, после простой доработки (замена электролитов на качественные с допайкой в некоторых местах дополнительных), звук ощутимо меняется в лучшую сторону. И подключение USB-A ей противопоказано совершено. THD на выходе наушников взлетает сразу так примерно в 3 раза, на остальных входах/выходах тоже все становиться сильно хуже.
Можете подробно объяснить где что и с чем надо менять?Я в этом плане новичок и особо не разбираюсь
Минимально, пару емкостей после токоограничительных транзисторов в аналоговом двухполярном питании +-12 В по питанию ОУ стоящих рядом с ЦАП и АЦП, там 3 ОУ OPA1678, питание запараллелено после транзисторов, +-10 В. 100-220 мкФ в плечо, 16-25 В. На Вашей карте с учетом количества входов выходов ОУ на нижней плате будет побольше, скорее всего 5. Думаю, схема питания там не отличается принципиально. Аналогично такие же емкости после токоограничительных транзисторов в питание усилителя наушников. Емкость порядка 470 мкФ по питанию +5 В с порта USB желательно поближе к TPS65130, как к основному потребителю. Без фанатизма, если питание от порта идет, разряженная емкость в начальный период зарядки создает большой ток, чему не все порты обрадуются. С USB-C проблем быть не должно. С внешним питанием можно и побольше навесить, до 1000 мкФ, несколькими емкостями возле остальных потребителей (от +5 В запитаны 4 импульсных преобразователя). По желанию, можно повесить по 47 мкФ 16 В в плечо питания каждого из ОУ на карте, и заменить все китайские электролиты на что-то более качественное и надежное. Как минимум Jamicon TK, специальные из аудио-серий по желанию, если закинуть пару Elna Silmic II по питанию усилка наушников, будете удивлены) Хотя если поставите что-то проще, скорее всего тоже)) Если все сказанное темный лес, и навыки пайки оставляют желать лучшего, я бы не лез вовсе)
Последнее редактирование:
а насколько вы уверены в том что всё со всем хорошо подружится и карта от какого нибудь скачка напряжения не подгорит ? я воооообще не шарю в этом, тоже просто интересуюсь. и сколько это примерно всё по деньгам получается, то что вы написали ? в самом лучшем варианте по компонентам
Зачем? Что и в какой форме Вы желаете услышать, исходя из позиции "я вообще ничего не шарю"? Доработка карты это информация для тех, кто "что-то в этом шарит". А так да, лучше не лезть, сунете паяльник не туда, и все сгорит.
Я сам не полезу точно, но я бы заплатил кому то за работу , это не проблема. Мне интересна тема различных доработок, для своих одизи я докупил хороший провод не дешёвый, который дал мне 2-3 процента лоска на звуке ,и я всё равно был счастли. также был докуплен тайпси провод питания для карты, который на мой слух внёс очень мизерное изменение, но всё равно мне интересно ) поэтому я понимаю, вы человек рукастый, неопытные для вас не интересные собеседники. но я был хотел купить у вас "тз" к примеру , по абгрейду, за какие нибудь адекватные деньги, которое передал бы опытному человеку из своего города. и в целом сколько бы вы сами взяли за такую работу если бы вам карту отправили допустим ? и , конечно, интересно ли вам это вообще))
Расклад такой, что вложив от 200 до 2000 рублей можно весьма ощутимо улучшить звук. Очень заметно. Я сижу, слушаю музыку сейчас кайфую. Тот мутняк что был раньше, нельзя даже сравнивать. От идей покупки новой дорогой звуковой карты я полностью отказался, равно как от покупки внешнего усилителя для наушников и дорогих наушников к ним. То что я слышу меня впервые устраивает. На очереди замена ОУ которые уже заказаны. По замерам не так очевидно, скажем 0.03% на выходе усилителя наушников превратились в итоге в 0.02%, от всего сделанного, включая внешнее питание и сделанный собственными руками кабель. Может в мониторах все не так заметно, но наушники для меня сейчас основной и единственный инструмент.
ТЗ я не продаю, и не зарабатываю на этом. Я просто энтузиаст, который решил заняться наконец своей картой, вместо указанных выше альтернатив. Строго говоря, я занимаюсь этим впервые сам. У меня есть опыт в электронике, пайке, ремонте и очень немаленький, но это касается компьютерной техники и цифровых устройств. В аудио своя специфика, которую я постигаю сейчас на опыте. Но пока все успешно, опыт в смежных областях электроники здорово выручает. Я делюсь своим опытом здесь, совершенно честно и открыто. Отвечать на вопросы типа "а точно у меня ничего не сгорит" я не буду. Сгореть может все и в любой момент, даже если вы ни разу это не вскрывали. Принимать мою информацию, как руководство к действию, или нет, каждый решает сам и полностью несет ответственность за свои действия, оценив мою информацию в разрезе своего собственного опыта. Я могу дать совет, ответить на вопросы, поделиться тем, что уже сам знаю. Рекламаций типа "я что-то там напаял, прожег дырку в плате, все сгорело, ничего не работает и шо теперь делать?" я не буду. Техника ваша, все действия совершаете на свой страх и риск, обдумав и оценив последствия.
Даст. Звук в наушниках улучшиться, остальное едва ли. Ставьте только сразу 100-220 мФ разница в три рубля) 47 мкф у меня остались от предыдущих доработок просто, сейчас стоят Elna 220/16. Вольтаж можно оставить 63 В, если ставить тот же Jamicon TK, который дешевый, а купить или заказать его не проблема. По даташиту более высоковольтные имеют ощутимо лучшие характерстики. Учтите, паять придется к контактым площадкам SMD, например в параллель SMD-керамике, что уже стоит. Помогая себе мультиметром и понимая, как соблюдать полярность при запайке электролитов в плечи двухполярного питания.
Я бы не экономил, и взял хотя бы пару таких по цене приличного мороженного)) Вам потом это слушать.
У меня такие стояли тоже.
Важно понимать, что покупка качественных конденсаторов на Али, это лотерея, с очень высоким шансом проиграть. Подделок валом, оригиналы днем с огнем надо искать.

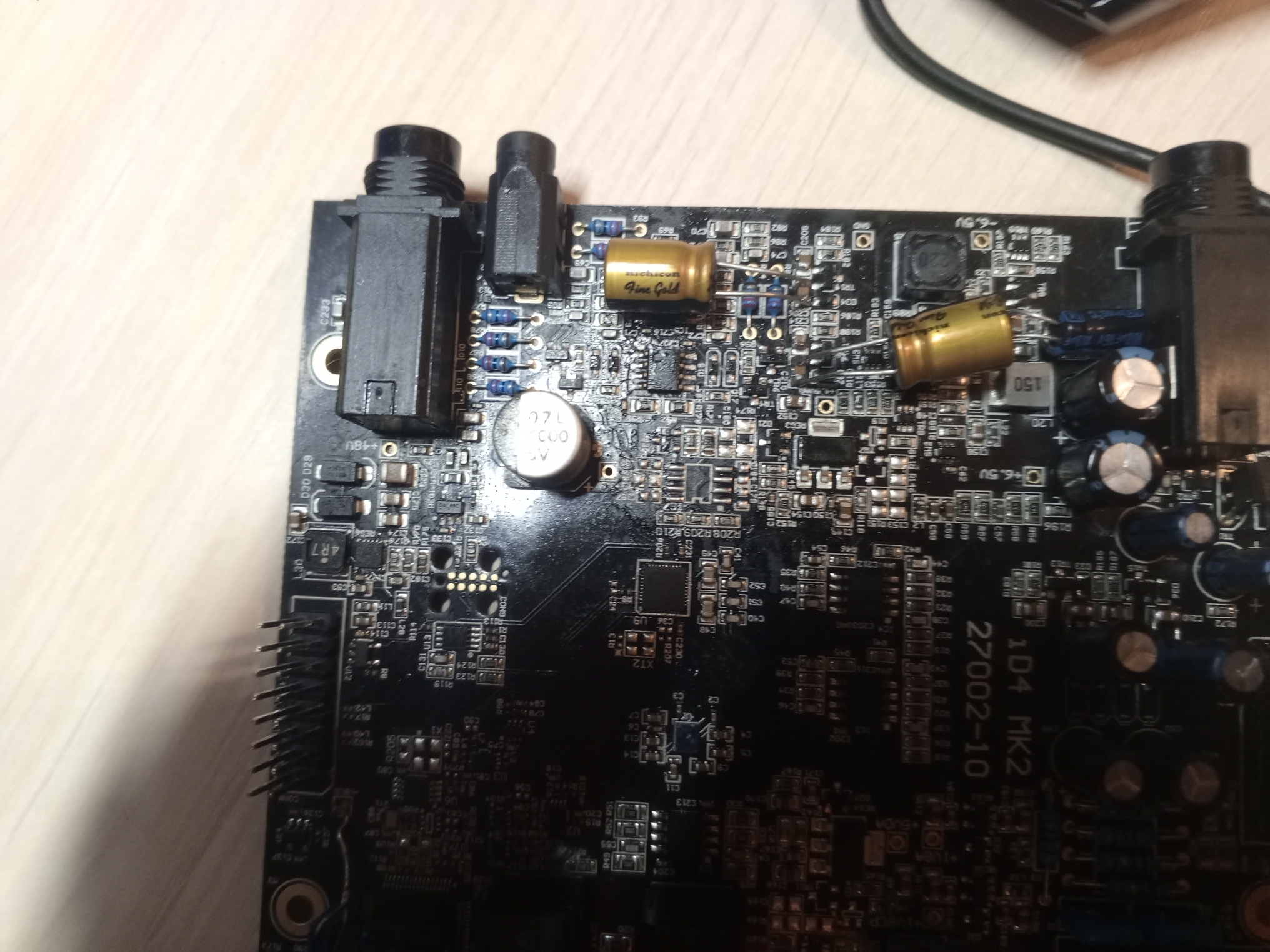

Сейчас вот так это дело выглядит. Колхозно, но я постоянно вношу изменения, поэтому нет смысла красоту наводить. Верхняя плата тоже имеет модификации.
Очень достойная позиция настоящего энтузиаста, моё уважение . Я чтобы не быть ленящимся попрошайкой попытался самостоятельно всё собрать по кусочкам из всех сообщений, которые вы писали по теме апгрейда, но так как некоторые изменения прожили уже несколько итераций , не смог понять какая последняя так как даже в самих Типах элементов пока путаюсь.
Вас не затруднит написать в нескольких строчках какой тип элемента нужно заменить и точное название на какой, чтобы я мог по этому списку их заказать и отнести мастеру ? Допустим :
1) такой то транзистор меняем на такой то
2) такой то элемент на такой то
Я думаю вам за это будут многие благодарны и я в том числе. И сложно ли внешний блок питания сделать ? буст в звуке будет если не будет внешнего блока как у вас и большой ли потенциал он раскрывает ?
Спасибо за уделённое время на общее благо
Димаш
На этом форуме слава богу за исключением пары дегенератов , нет аудиофилов)) , и надеюсь так будет всегда ))
На этом форуме слава богу за исключением пары дегенератов , нет аудиофилов)) , и надеюсь так будет всегда ))
Смотря что Вы хотите улучшить. Если речь идет про звук в наушниках, вот эти два самых больших конденсатора Elna про вас. Они впаяны как раз на место желтых Nichicon FG на фото выше. Керамику удалять, ставить пленку в базы токоограничительных транзисторов не обязательно. А может даже вредно, если электролит невысокого качества. Какие конденсаторы, на ваше усмотрение, вольтаж от 16 В и выше, емкость 100-220 мкФ. Лучше хорошего качества, проверенных производителей. Впаивать полимеры в эту цепь не пробовал.
Наушники у меня заиграли после этого чуть повеселее, но эффект от конденсаторов много больше. В принципе, если питание от USB-C, городить внешку или паять свой шнур не обязательно. Я все пробовал, чтобы понять, какой эффект это даст.
Я не призываю ставить "аудиофильские" кондеры, если Вы про это)) Себе поставил, чтобы на своей шкуре проверить, мне звук нравиться. А так, обычных нормального качества проверенных производителей, не "чунга-чанга" достаточно. "Чунга-чангу" впаивать, это уж совсем неуважение к технике))

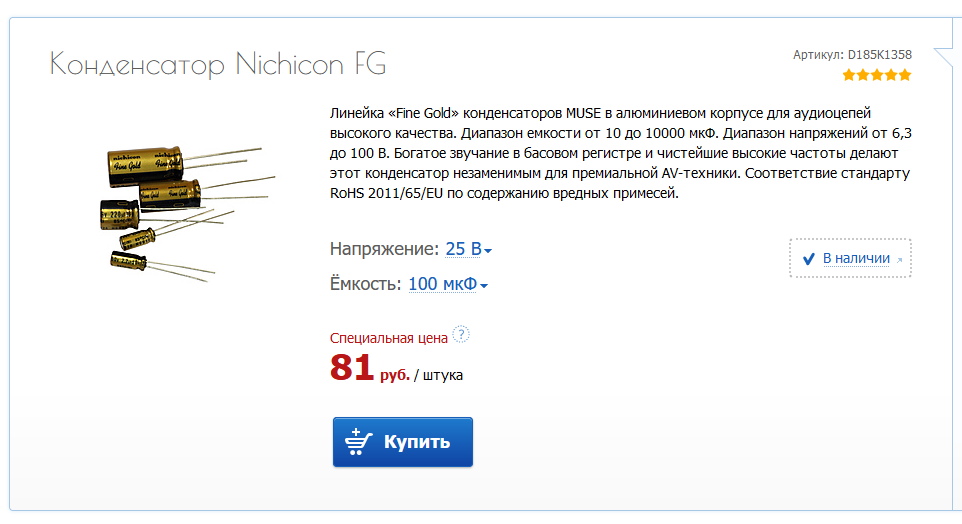

так, с этими двумя понятно . Покупаю два Elna 220/16 паять на место Nichicon FG на фото выше . Это конденсаторы на выход наушников.
Что ещё ?
Но мне не только на наушники , мне и основные выходы на мониторы тоже прокачать бы. На линию мониторинга какие конденсаторы брать ? И вы ещё написали что можно родные улучшить, а ещё и дополнительные добавить . Вот на фото выше nichicon у вас стоят на месте родных как единственные, или дополнительные ? Или доплнительные только на линии основных выходов есть?
И я не понял название из следующей вашей цитаты, это название штатных элементов, или уже тех которые нужно купить для апргрейда ? Можете немного прояснить ? "пару емкостей после токоограничительных транзисторов в аналоговом двухполярном питании +-12 В по питанию ОУ стоящих рядом с ЦАП и АЦП, там 3 ОУ OPA1678, питание запараллелено после транзисторов, +-10 В. 100-220 мкФ в плечо, 16-25 В. " Спасибо
