Радикальная переделка MIDI-клавиатуры Fatar VMK188+
- Автор темы user811
- Дата начала

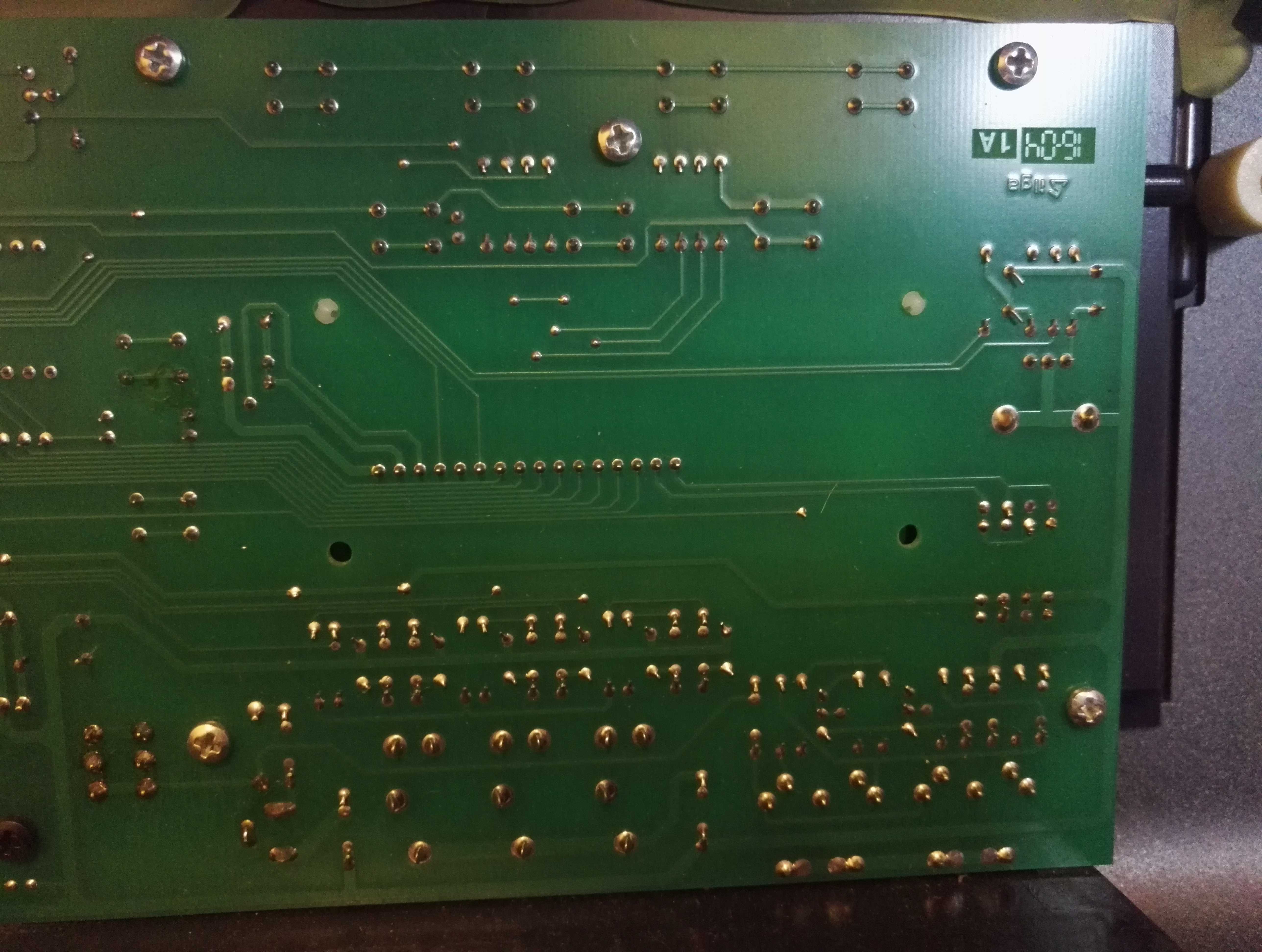

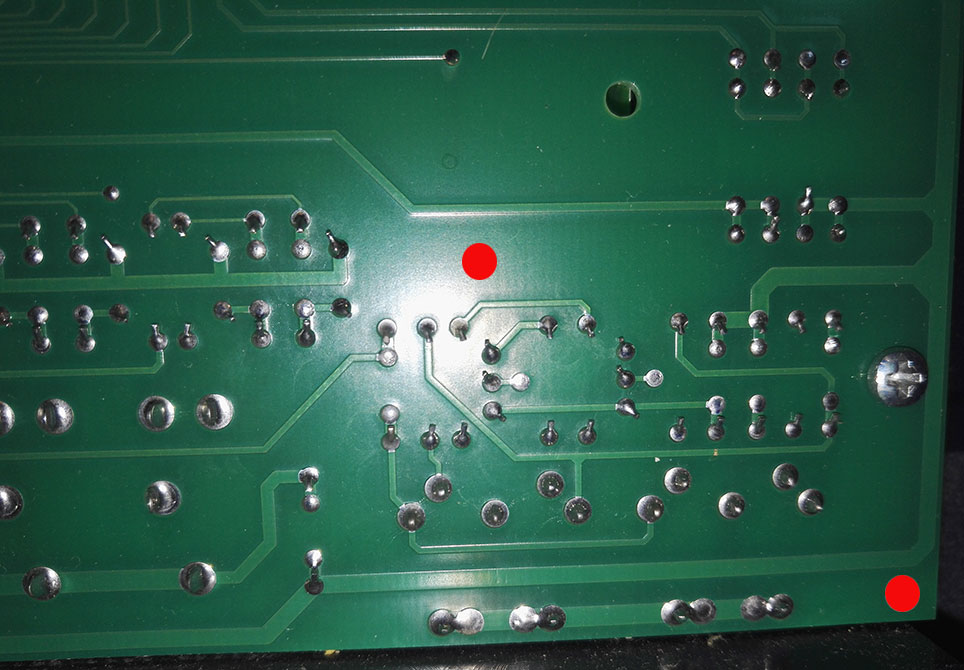

Отлично! Какого диаметра отверстия?
А, это наверное под винты? Диаметр такой же как выше на плате?
Владельцы SMK 188 Plus, подскажите, пожалуйста! А есть ли какой-то практический смысл приобретать данную клавиатуру в качестве первого (но не последнего в ближайшие годы) домашнего инструмента? По цене "дров", скажем, за 23000 рублей? При условии, что все клавиши окажутся рабочими.
Я хотел Fatar SL-88 Grand, а их уже и в Германии-то нет, только после Нового Года. А там уже совсем другое ценообразование будет.
Насчёт бросовых цен — не столь оптимистично: московских Studiologic'ов 188 в данный момент на avito и на youl'е — по одному. Других нет.
Вряд ли в Москве осталось что-то наподобие Митинского радиорынка образца ~2000 года для музыкальных инструментов.
А что 990, сильно лучше 188? С учётом того, что в данной теме его конструкцию УЖЕ доработали, и дорога впереди светла и радостна?
Насчёт бросовых цен — не столь оптимистично: московских Studiologic'ов 188 в данный момент на avito и на youl'е — по одному. Других нет.
Вряд ли в Москве осталось что-то наподобие Митинского радиорынка образца ~2000 года для музыкальных инструментов.
А что 990, сильно лучше 188? С учётом того, что в данной теме его конструкцию УЖЕ доработали, и дорога впереди светла и радостна?
Последнее редактирование:
Я хотел Fatar SL-88 Grand, а их уже и Германии-то нет, только после Нового Года. А там уже совсем другое ценообразование будет.
Насчёт бросовых цен — не столь оптимистично: московских Studiologic'ов 188 в данный момент на avito и на youl'е — по одному. Других нет.
Вряд ли в Москве осталось что-то наподобие Митинского радиорынка образца ~2000 года для музыкальных инструментов.
А что 990, сильно лучше 188? С учётом того, что в данной теме его конструкцию УЖЕ доработали, и дорога впереди светла и радостна?
Оффтопите, сэр! Не в той теме!
у 990 клавиатурная механника более совершенная - Fatar TP40GH градиентная, против Fatar TP40 - у vmk 188+.Кроме того колеса питча и модуляции - лучшее решение для управления этими контролерами, нежели джойстик у 188. Ну, а крутилки можно потом докупить, если будет необходимость. Хотя я сам являюсь счастливым обладателем 188й. За исключением дикого миди-шума десять лет уже как доволен этой клавой.
Тактильная разница между Fatar TP40GH и просто TP40 ничтожна по сравнению с разницей с «деревянной» от SL-88 Grand. Но все это одна серия: клавиши, железная основа и подклавиатурные платы у всех клавиатур абсолютно заменяемы. У меня сейчас железная основа от 990-й, «деревянные» клавиши от Гранда, а «мозги» были по очереди и 880-е, и 990-е.
Последнее редактирование:
Для серии SL предлагал решение здесь.
Надеюсь ув. Константин в своей доработке это предусмотрел.
Сорри за оффтоп, но при чём тут Германия?
Ну, в Германии вся электроника, оцененная меньше таможенного лимита, обычно обходится дешевле. Но вот конкретно модели, которая мне понравилась, там не осталось уже за месяц до Нового Года.
А вообще это всё оффтоп Я только что взял Korg SP-250. Можно тему и почистить
А вообще это всё оффтоп
Я только что взял Korg SP-250. Можно тему и почистить
Последнее редактирование:

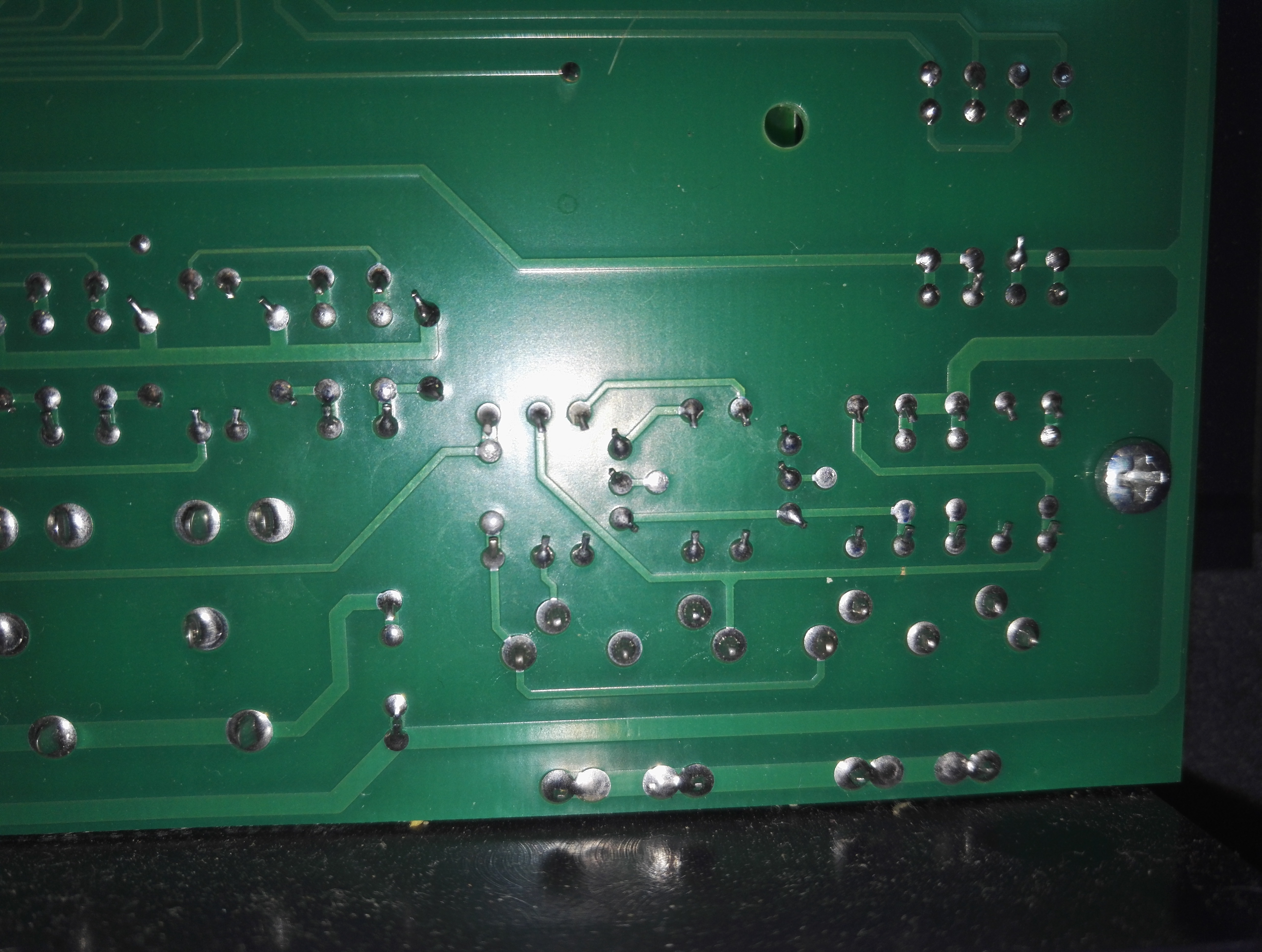

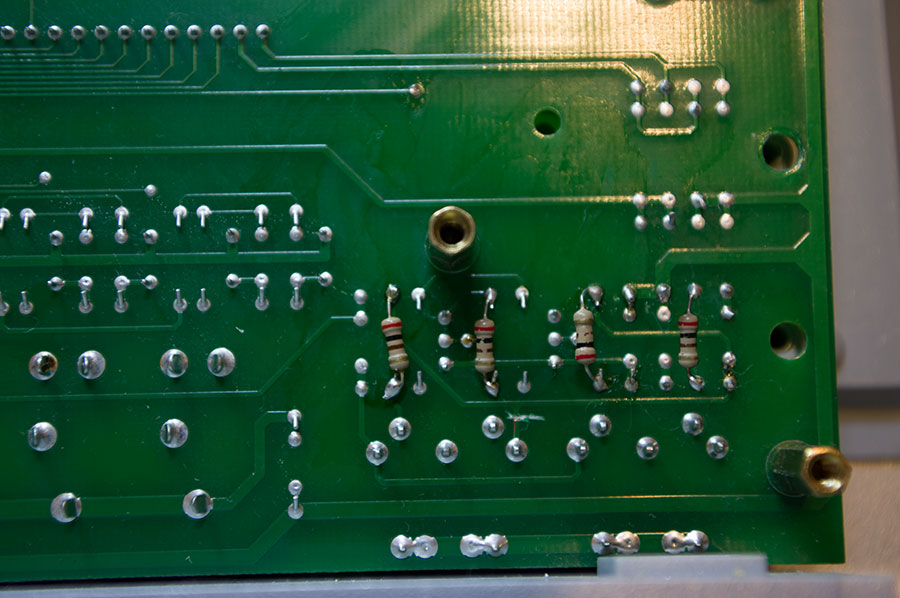

Напоминаю всем, кому будет нужно полное сохранение работы классических MIDI-выходов после апгрейда VMK 176/176+/188/188+. Поскольку после переделки напряжение питания меняется с 5В на 3.3В, для MIDI входов некотрых звуковых карт, подключаемых железных синтов и т.д. может не хватить уровня тока. Чтобы вернуть значение тока на место, надо зашунтировать резисторы 220 Ом (их по два у каждого MIDI-выходы) резисторами примерно по 100 Ом. На снимке места, куда следует припаять резисторы по 100 Oм.

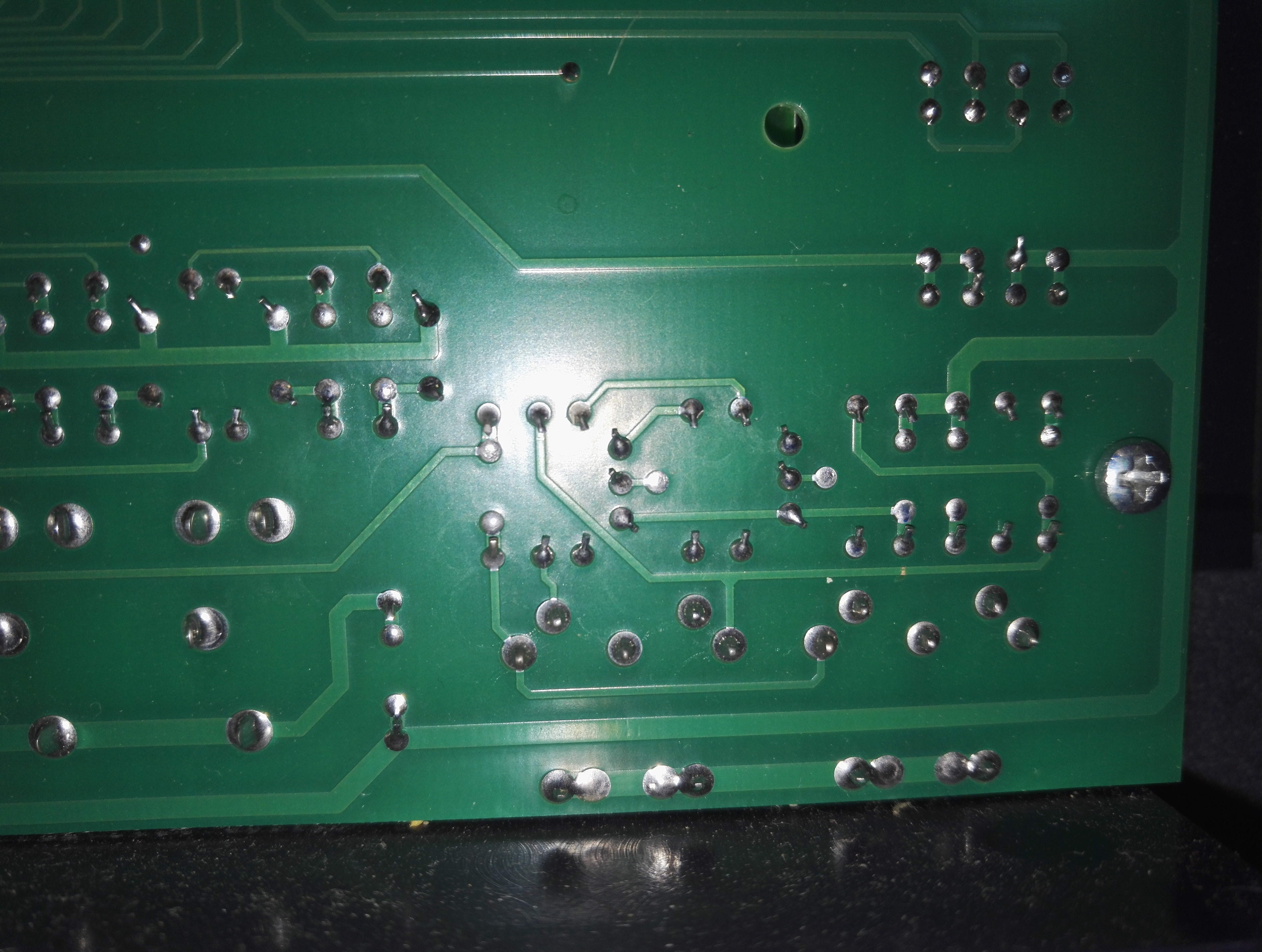

На всякий случай, это большая плата, правый нижний угол (если смотреть на открытую крышку).
На всякий случай, это большая плата, правый нижний угол (если смотреть на открытую крышку).
Всем привет!
Обладаю двумя клавдиями: SL-990 XP и SL-990 PRO. Визуально различаются количеством кнопок на крышке (5/3) и количеством подключаемых педалей (2/1).
Могу предоставить любые фотки и замеры, и при необходимости обеспечить доступ к самим инструментам. Так же готов быть подопытным при наладке-настройке.
Я желающий.
Обладаю двумя клавдиями: SL-990 XP и SL-990 PRO. Визуально различаются количеством кнопок на крышке (5/3) и количеством подключаемых педалей (2/1).
Могу предоставить любые фотки и замеры, и при необходимости обеспечить доступ к самим инструментам. Так же готов быть подопытным при наладке-настройке.
@NoMusician,
Спасибо за интерес! Если можно, сделайте пока фото сверху панелей управления обеих клавиатур и разъемов сзади. Хочется понять, такая ли у вас конструкция, как и у большинства.
Спасибо за интерес! Если можно, сделайте пока фото сверху панелей управления обеих клавиатур и разъемов сзади. Хочется понять, такая ли у вас конструкция, как и у большинства.
иэхх, пресловутые 10 сообщений
попробую так: my-files(точка)ru(слеш)86x8nb - докинул туда ссылок на ардуиноподобный проект по пристыковке к Фатарам.
@NoMusician,
Спасибо. Вроде как у вас та же конструкция корпуса, на которую я расчитываю.
Спасибо. Вроде как у вас та же конструкция корпуса, на которую я расчитываю.
А ведь так и не смог я купить разъемы. Есть они в этом Кварце только по каталогу. В реальности их уже давно нет. Говорят, что перестали выпускать. По крайней мере на китайских интернет-площадках я не нашел. В разных наших чипдипах - тоже.
Жутко дорогой этот чипдип. Они на организациях делают оборот. А розницу подняли до небес для смеха наверное!
-- Что, правда?
Вот сижу и думаю - а что же тогда ЭТО?
https://www.chipdip.ru/product/st-008g-05
(Есть в наличии 581 шт. Отгрузка со склада в г.Москва)
-- Cовсем не до небес.
А будь Вы хозяином магазина - уверен, подняли бы ещё выше.
Объяснял уже неоднократно...
-- Я охреневаю...
Технические параметры
Количество контактов - 3
Способ монтажа - на плату
Диаметр Jack - 6.35
Моно/стерео - стерео
https://www.chipdip.ru/product/st-008s-04
У меня есть несколько вариантов трехконтактных. Они все устроены одинаково: один контакт - сигнальный, второй - земля, а третий без джека замыкается с сигнальным, а при вставленном джеке просто повисает в воздухе. Стерео гнезда имеют 5 контактов: два сигнальных, земля и два замыкающих.
