"доводка" китайского USB-MIDI кабеля.Положительный опыт.
- Автор темы sdada
- Дата начала
А у меня как отремонтировать?

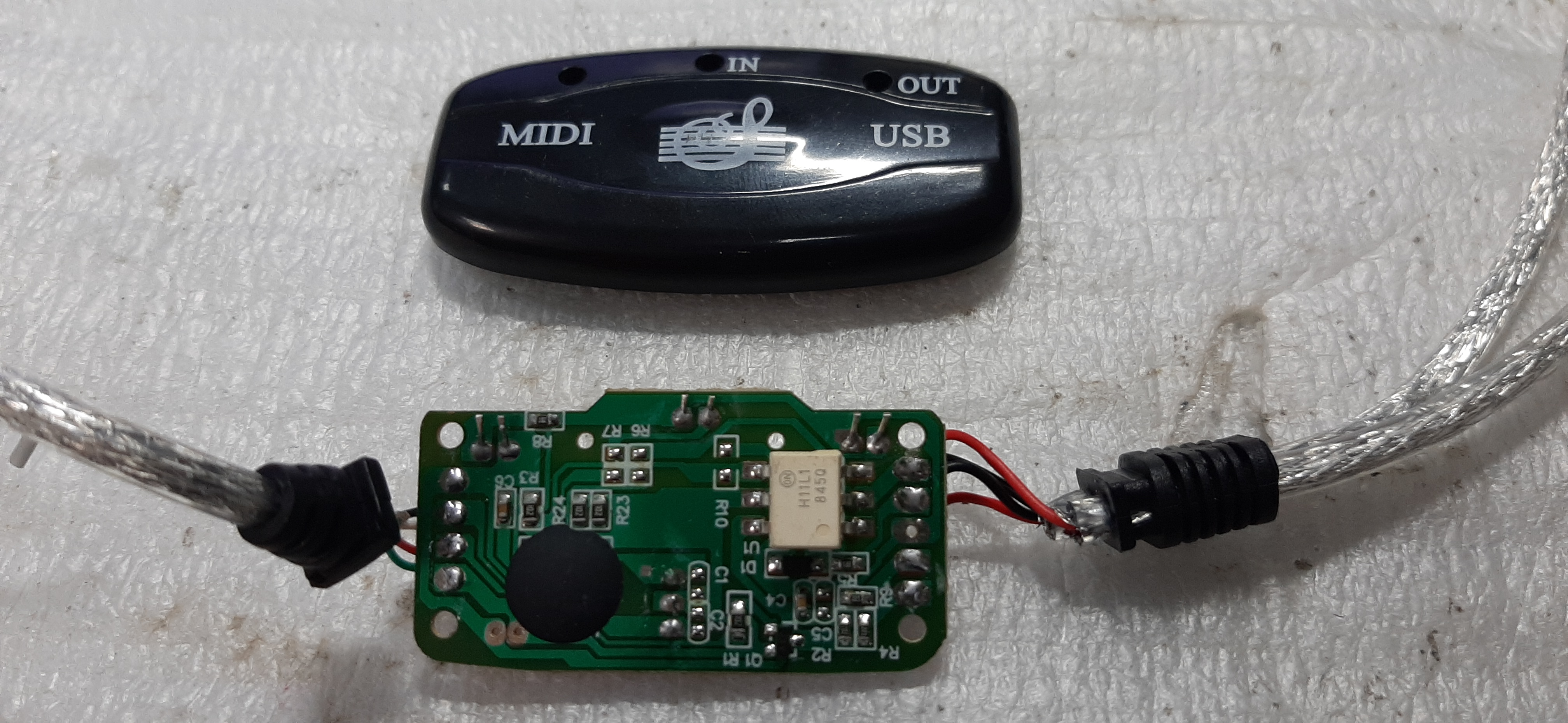

Вот сам USb-MIDI мой - отремонтировал только что(красный отпаянный, припаял в In -)
Но все равно не работает IN-сигналы!
[DOUBLEPOST=1527525658][/DOUBLEPOST]Синтезатор кстати заглючил и получилось вот это
P.s.Сигналы с самого синта techno 930 видимо принимаются адаптером этим, а вот сам синтезатор... Китайский - одним словом.
Последнее редактирование:
Народ, а вот подскажите мне.
Купил я такое же кЕтайское гаМно, нужен от него только ВЫХОД, т.е. мне нужно гнать МИДИ с компа на внешнюю железку Roland Sound Canvas (SC-55 mkII).
Вопрос: в моём случае мне никакие переделки не помогут? Я так понимаю, что оптрон этот (и прочее) нужны только если использовать в обратном направлении (с МИДИ на USB в комп)?
Проблема в том, что работать-то оно как-то работает, но может подвисать на каких-то midi-файлах, может не играть какие-то инструменты, но в то же время, на каких-то файлах работает все идеально.
Посоветуйте, вообще можно это вылечить как-то или только покупка ДРУГОГО конвертора?
Купил я такое же кЕтайское гаМно, нужен от него только ВЫХОД, т.е. мне нужно гнать МИДИ с компа на внешнюю железку Roland Sound Canvas (SC-55 mkII).
Вопрос: в моём случае мне никакие переделки не помогут? Я так понимаю, что оптрон этот (и прочее) нужны только если использовать в обратном направлении (с МИДИ на USB в комп)?
Проблема в том, что работать-то оно как-то работает, но может подвисать на каких-то midi-файлах, может не играть какие-то инструменты, но в то же время, на каких-то файлах работает все идеально.
Посоветуйте, вообще можно это вылечить как-то или только покупка ДРУГОГО конвертора?
Вложения
1) Оптрон тут не при чем. 2) Подвисание - это возможно проблема именно этого девайса. 3) Не играть какие-то инструменты - это специфика МИДИ файла. Или иного формата, или коряво написанного и т.п. Все внимание уделите на ПОДВИСАНИЕ - когда, что под этим понимается, есть ли закономерность... скажем, юзать конкретный МИди файл, или подключить МИДИ клаву через комп и побренькать, понаблюдать..)))
Можно потестить через MIDI OX если завести и вход (хоть и без оптрона) и выход... Хотя точность эксперимента тут вся насмарку...
да нет, скорее всего сама прошивка контроллера на этой недоделке - у меня он ведёт себя точно так же, ноты залипают, что-то играет, что-то нет...
лучше не мучиться и выкинуть.
1. Проконтроллировать осциллографом физические параметры сигнала, памятуя о том, что это токовая петля с нестандартной частотой 31.25 кГц.
2. Скачать MIDI OX, замкнуть вход и выход в петлю - и проконтролировать дампы передаваемых данных.
2. Скачать MIDI OX, замкнуть вход и выход в петлю - и проконтролировать дампы передаваемых данных.
Можно попробовать купить фирменный кабель уже на али. Рублей 600 стоят - выглядят серьезнее вроди чем за 230 руб.
P.s.И да. У большинства тех кто покупает на али - проблем нет! Значит проблема еще и в китайских "синтах" может быть...
И всё же...
МИДИ - не тайна за семью печатями.
Немного приборов, немного серого вещества - вполне достаточно, что б достоверно квалифицировать проблему.
Может там оптрон подпаленый. Или кварц не тот впаян...
МИДИ - не тайна за семью печатями.
Немного приборов, немного серого вещества - вполне достаточно, что б достоверно квалифицировать проблему.
Может там оптрон подпаленый. Или кварц не тот впаян...
ага, тока, не стоит это чудо за 200 рублей и часа квалифицированной работы серого вещества )
Хум хау.
Мне суета с перезаказом и ожиданием куда более в лом, чем полчаса поёрзать задницей по дбораторному стулу...
Мне суета с перезаказом и ожиданием куда более в лом, чем полчаса поёрзать задницей по дбораторному стулу...
Лучше не мучить себя, Roland/Edirol/M-Audio/Esi купи здесь. На мой взгляд Roland/Edirol самый крутой, там
хороший драйвер с точным таймингом.
хороший драйвер с точным таймингом.

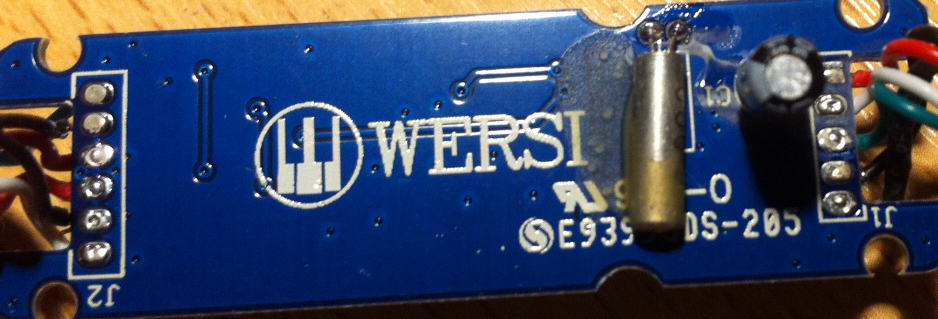

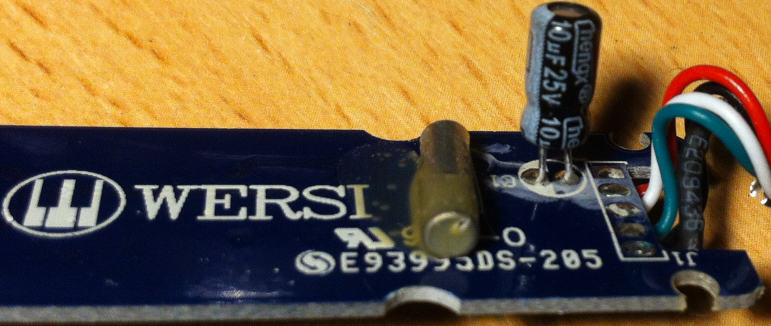

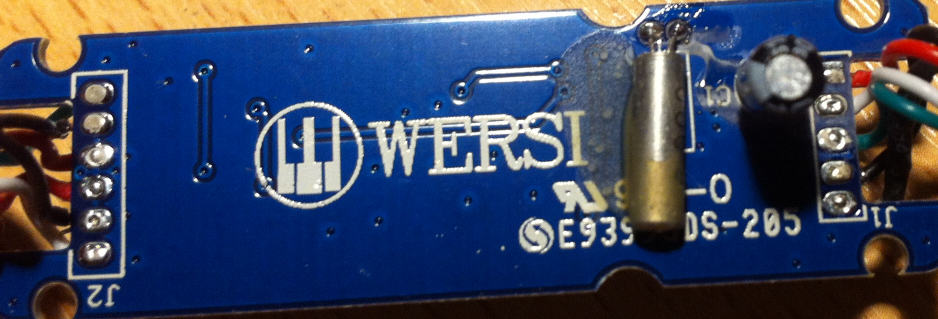

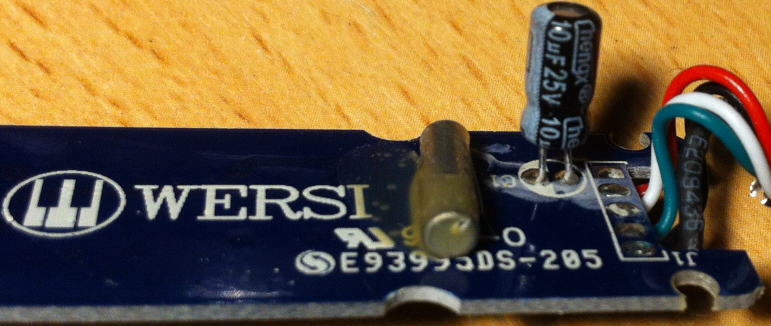

Пришел "красный кЕтайский" WERSI, в целом вроде как все отлично, никаких на первый взгляд глюков как с этим 200-рублёвым гаМном, который постоянно отваливается или зависает, или вообще непонятно как работает, НО!
На "проблемных" МИДИ-файлах у меня все равно куда-то пропадают некоторые инструменты! Что за фигня??? На программном синтезаторе, том же Roland SCVA, инструменты есть, через железку - НЕТ!
Разобраться может кто помочь? Я не очень силён в этом как проверить и понять что и почему не проходит. Т.е. я на SCVA слышу что "тут звучит "пианина"", а через MK2 - "нету никакой пианины".
Хелп!
На "проблемных" МИДИ-файлах у меня все равно куда-то пропадают некоторые инструменты! Что за фигня??? На программном синтезаторе, том же Roland SCVA, инструменты есть, через железку - НЕТ!
Разобраться может кто помочь? Я не очень силён в этом как проверить и понять что и почему не проходит. Т.е. я на SCVA слышу что "тут звучит "пианина"", а через MK2 - "нету никакой пианины".
Хелп!

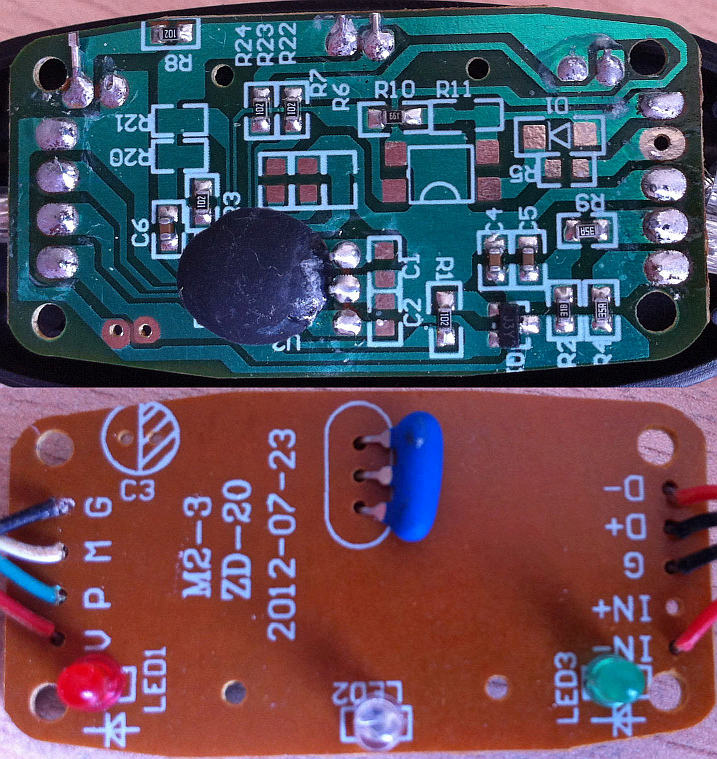

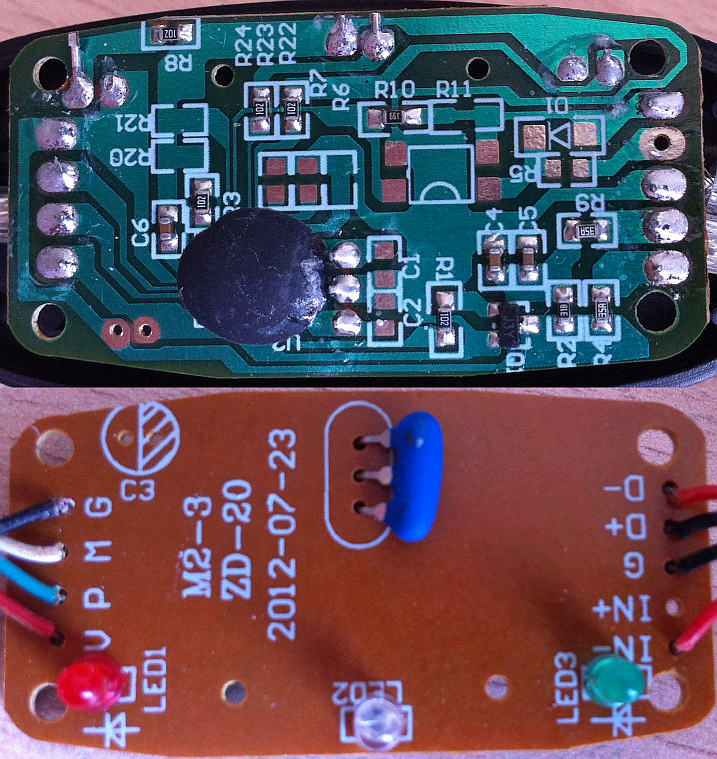

А можно сделать фото платы этого "красного" шнура? Заказал себе такой же, а там 4 пин входного штекера приходит на резистор 220 Ом, а после резистора цепь обрывается. Походу что-то забыли впаять(((
Да-да, он самый! И у того же продавца купленный. И плата один в один, даже пайка такая же поганая. Не работает он с Roland PC-160A. Тупо горит красный светодиод и все. На выходных оптрон буду пробовать ставить, уже нашел кандидата. Спасибо за фото, кстати!
пользуюсь этими изделиями уже несколько лет M-audio Uno Midisport и китайским за 200 р. Оба работали без проблем, но уже полгода не могу подключить. В программе ( Finale 2014) определяются, комп их как-бы видит, но сигнала нет. Клавиатура та-же, материнка тоже. Иногда после тысячного подключения вдруг просыпается, все работает, выключил-включил и нет его. Кто-нибудь есть в Москве с переделанным проводом, чтобы попробовать. Купил старую аудиокарту с gameport, кабель соответствующий, попользовался пару часов и отрубилось . Win10 - 64 Casio WK-1200. Сигналы использую только в одну сторону - в компьютер.
Интересно было почитать кто с чем мучается... Лет 15 назад сделал себе МИДИ кабель с оптроном и транзистором, потом появился нормальный интерфейс, свой кабель кому-то подарил. Пару лет назад увидел USB- миди кабель на АЛИ и из интереса купил. Выглядит примерно как в первом сообщении. Ни разу не пробовал, но купил потом Куб с интерфейсом 824, а там миди нет... вначале пользовался для миди интерфейсом Tascam, а потом он мне в другом месте понадобился и вспомнил о китайском кабеле. Подключил - все работает. У меня KORG M1, контроллеров понятно нет, но ноты и колеса передает без глюков. Может китайцы доделали этот кабель за последние годы, или может производитли разные бывают...
Понимаю, что сообщение было написано очень давно, но ты можешь пожалуйста скинуть еще раз фото готовой схемы и расписать что куда и как припаивать, для чайника)
@mohol100, если честно, корпус этого кабеля стал разваливаться и я засуперклеил его. схема обычная как c 6N138 со стороны входа а со стороны выхода как в даташите, к примеру https://global.sharp/products/device/lineup/data/pdf/datasheet/pc357n_e.pdf страница 8. там на плате дорожки под это разведены. но вообще кабель очень глючит на всем кроме нот и сс, и на частых нотах тоже иногда глючит, поэтому лучше его просто выкинуть и купить нормальный. мне было жаль потраченного времени.
единственное для чего эти кабели дешевые подходят это передавать сс и програм чендж. с нотами и сисексами совсем все печально. держу только для этой цели.
но когда использовал эподжи дуэт в ней есть усб вход написано миди, при использовании этих дешевых переходников в этот выход все работает прекрасно а напрямую в комп никак.
но когда использовал эподжи дуэт в ней есть усб вход написано миди, при использовании этих дешевых переходников в этот выход все работает прекрасно а напрямую в комп никак.
Ошибка в том, что на плате впаян резистор "222", а это 2,2 кОм, нужен "221" - это будет 220 Ом

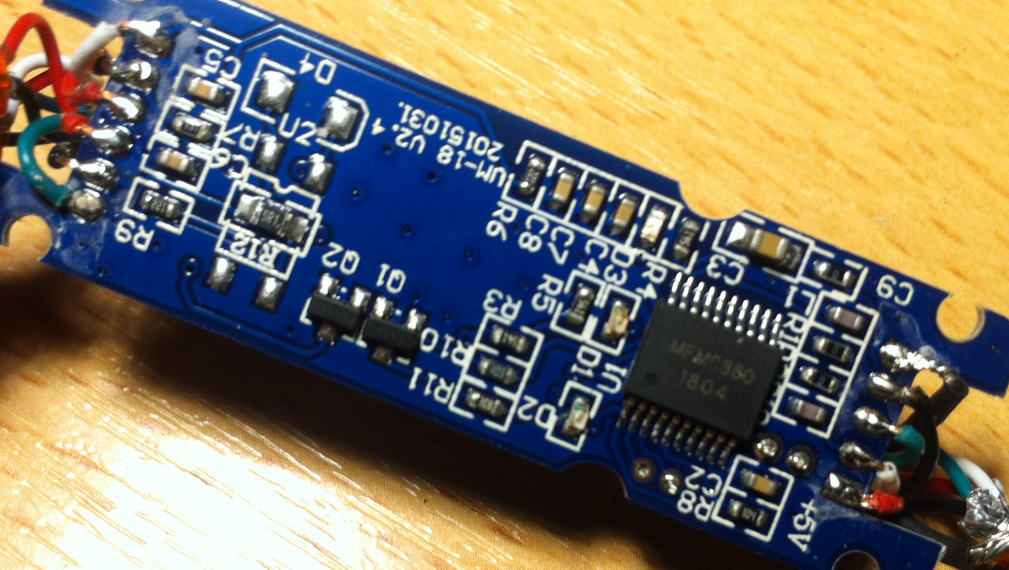

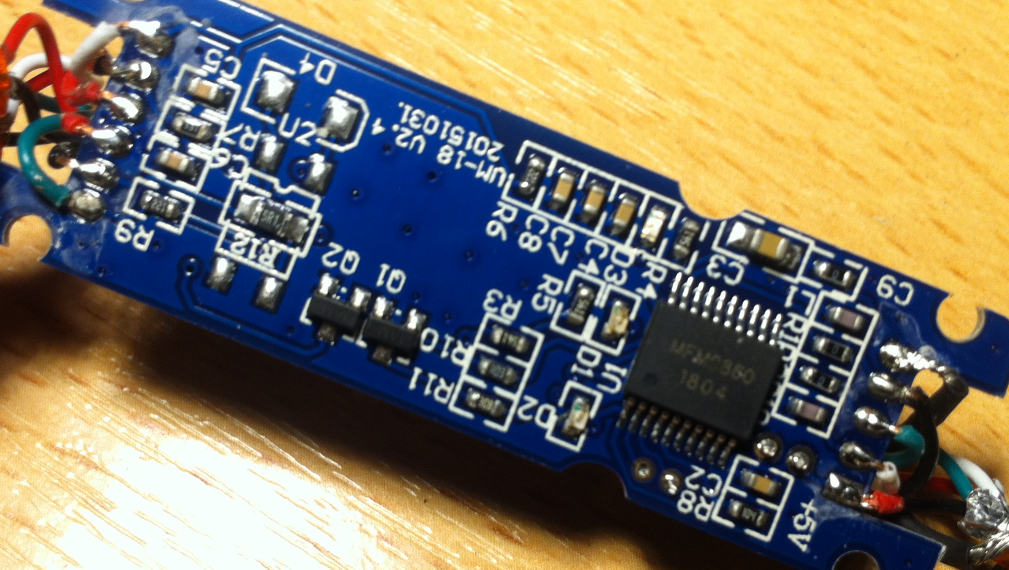

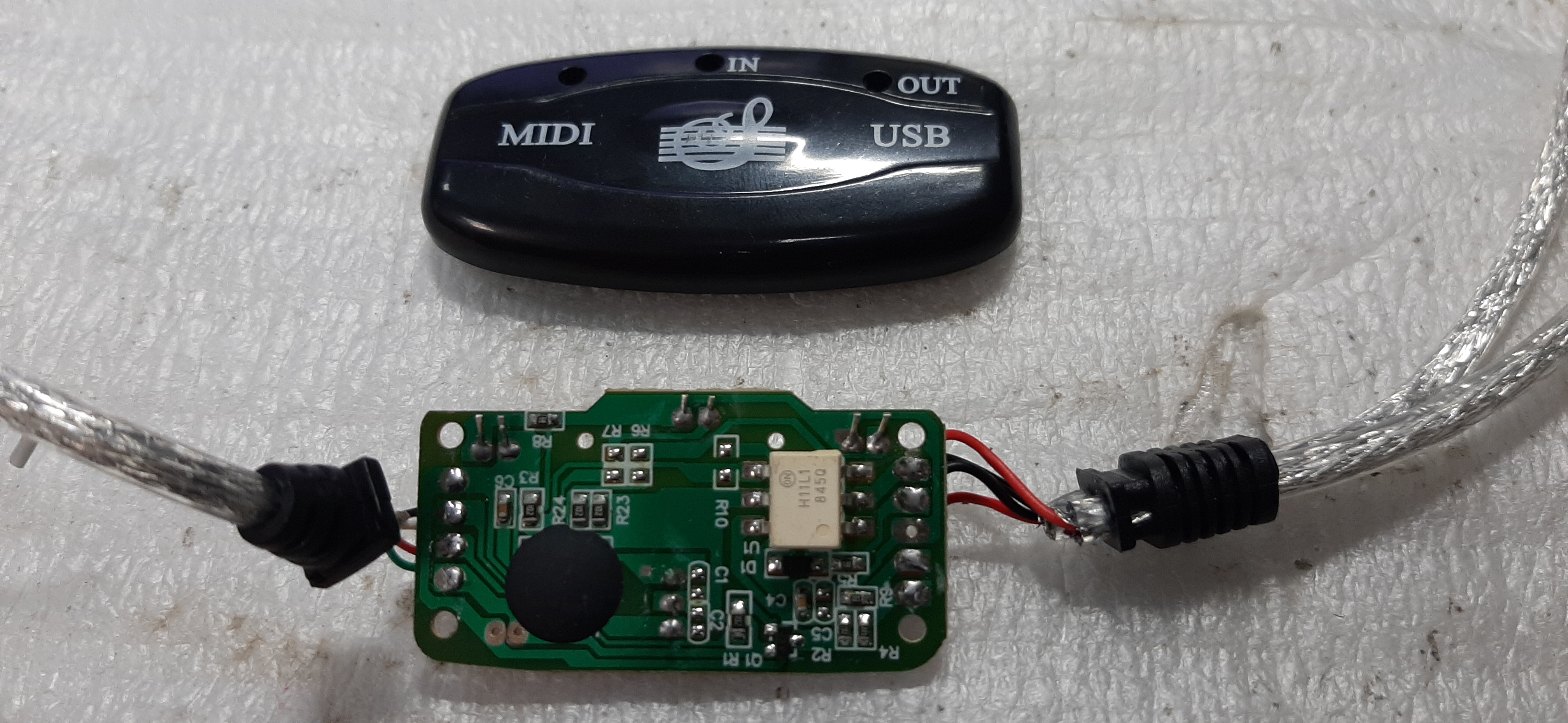

Рассказ о моём "горе-проводе". У меня не хватало только резисторов R6 и R7 для индикации IN - OUT. Для красоты припаял их по 1 кОм. Но провод не передает и не принимает, хотя светодиоды мигают через прогу MIDI-OX. Посмотрел осциллографом на коллектор Q1 а там выход в инверсии. Выпаиваю Q1 и ставлю буфер 2 - НЕ, что на базе транзистора Q1, то и на выходе. Короче выход сделал, все заработало. С входом все серьезнее. Отпаиваю 4 ногу на H11L1, для "капли" это вход UART RX и корочу с точкой базы Q1 - это UART TX. С клавиатуры через MIDI-OX даю ноту по 1 каналу - на входе полный БРЕД по 1, 7 и 14 каналах. Ради прикола послал SYSex - GM ON, и вместо посылаемых 6 байт принял 4 байта. ВЫВОД - провод на мусор, или работать с ним по выходу, но только с одним миди-каналом. Вот еще интересная инфа о подобных проводах. - https://www.linuxrouen.fr/wp/musiqu...valent-les-interfaces-usbmidi-low-cost-15806/
Вложения
Товарищи, так что, нет ничего подходящего не дорогого? Задача отпралять миди с ноута на внешний семплер.
Miditech Midilink Mini USB MIDI-Interface — 16 евро, в наших магазинах вижу (без тщательного поиска) за 1920 руб.
Возможно, придется сказать себе, что это и есть «недорого» в реалиях сегодняшнего дня
Зато работает без проблем.
В поисках доступного интерфейса, полез на Авито с целью глянуть что-то б/у. Наткнулся на данное предложение https://www.avito.ru/sankt-peterburg/muzykalnye_instrumenty/usb_midi_interfeys_888662653
Списался с продавцом, объяснил что я из Беларуси. Рискнул купить. Оплатил, в тот же день пришло сообщение от СДЕК что посылка принята и отправлена. Через неделю получил. Проверил - все работает так как заявлено. Я так понимаю, что ребята сами изготавливают данные интерфейсы. Думаю, что работающий дешевле вряд ли можно найти. Так что, рекомендую!
Списался с продавцом, объяснил что я из Беларуси. Рискнул купить. Оплатил, в тот же день пришло сообщение от СДЕК что посылка принята и отправлена. Через неделю получил. Проверил - все работает так как заявлено. Я так понимаю, что ребята сами изготавливают данные интерфейсы. Думаю, что работающий дешевле вряд ли можно найти. Так что, рекомендую!
А поподробнее?
Какие сообщения Вы принимали-отправляли?
