Вообще то в миди шнуре все просто, обычный двухжильный провод и с двух концов 5 штырьковые разъёмы..
"доводка" китайского USB-MIDI кабеля.Положительный опыт.
- Автор темы sdada
- Дата начала
миди-кабель и миди-usb кабель - это разные вещи. Если у звуковой карты нет миди-интерфейса, приходится заводить его через юсб.
у меня миди-usb кабель о котором говорится в начале темы, без переделки он работал, но залипали ноты, тоесть если нажать клавишу и отпустить в программе она залипает и играет до конца трека. Я переделал кабель как сказано в начале, теперь он вообще не работает. Вот я и спрашиваю правильно ли я подсоединил провода или какая причина, куда копать.
Стандартный миди шнур (в принципе обычный гитарный или микрофонный)имеет на концах стандартные 5 контактные разъёмы( DIN). такой же выход на всех синтезаторах и на миди входах звуковой карты ( в компьютере миди IN если нет звуковухи можно подключить ко входу джойстика, Не надо каких то особых шнуров, тем более со светодиодами https://ru.wikipedia.org/wiki/%D0%E0%E7%FA%B8%EC_DIN
Если лет 15-30 назад -- то да, с использованием переходника. Перестал саппортиться программно года с 2006, аппаратно был выдавлен USB ещё раньше.
Здравствуйте прошу помощи с кабелем китай не хочет передавать Sysex na korg i3.Dump получает то есть связь от корга к компьютера есть.
Вложения
Последнее редактирование:
Да купите Вы M-Audio MidiSport UNO USB и неломайте голову
ps: блин, больше пропиваем и прокуриваем...
согласен.Я бы купил если синтез давал доход а пока баловать его не собираюсь.
+1 :up:Да купите Вы M-Audio MidiSport UNO USB и неломайте голову
ps: блин, больше пропиваем и прокуриваем...
Летом купил motu fast lane и больше не парюсь. Пока что глюков не появлялось, как на мас так и на рс.

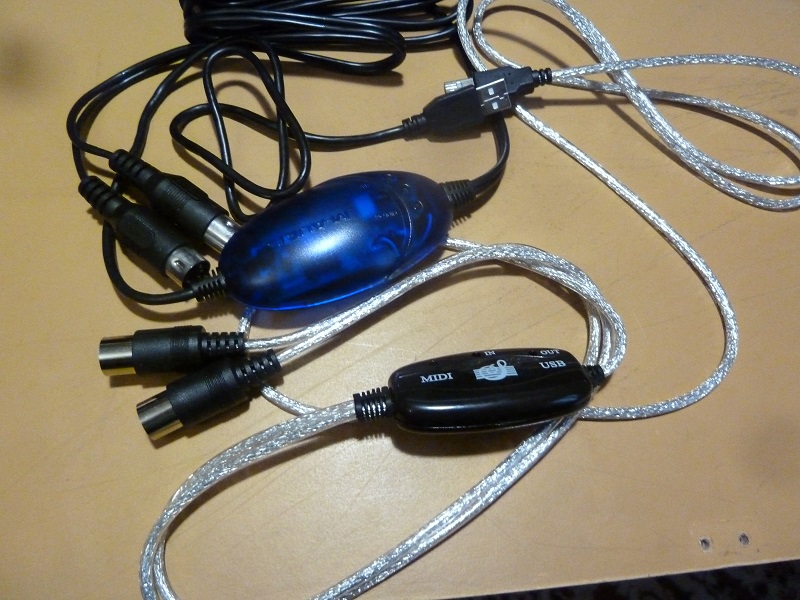

Я тоже купил как-то китайский кабель, такой как в первом посте. Валялся без дела несколько лет, а сегодня чего-то решил его попробовать. И вот что интересно. В лоджике 8 все играет нормально, но на записи остаются неотпущенные ноты. В лоджике 9 - тоже самое. В лоджике 10 - ноты зависают и на слух, но в панели траспорт четко видны события - нажатие и велосити=ххх, затем отпускание и велосити =0. А на слух - нота не отпущена... Более того, если открыть при этом окно виртуальной клавиатуры (на экране) то ноты начинают залипать и на ней, если подключен этот интерфейс! Без него - все отлично. А в протулсе 8 - все полностью нормально, и на слух, и при записи. Открыл коробочку - оптрона конечно же нет, но по-моему проблема тут не в этом. Есть мнения?

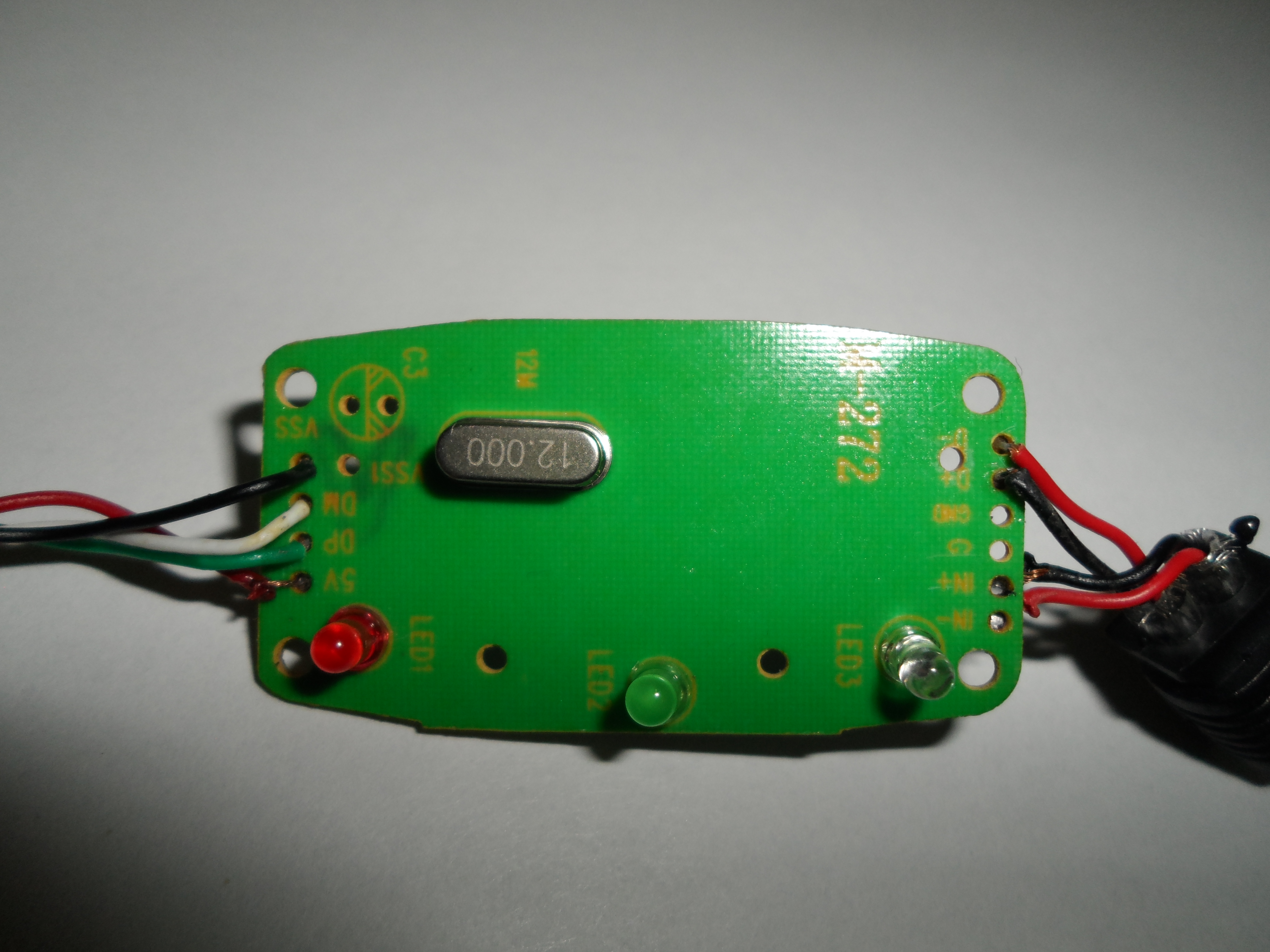

Приобрел китайский midi-usb на Ali за 400 руб. c целью довести его до ума!

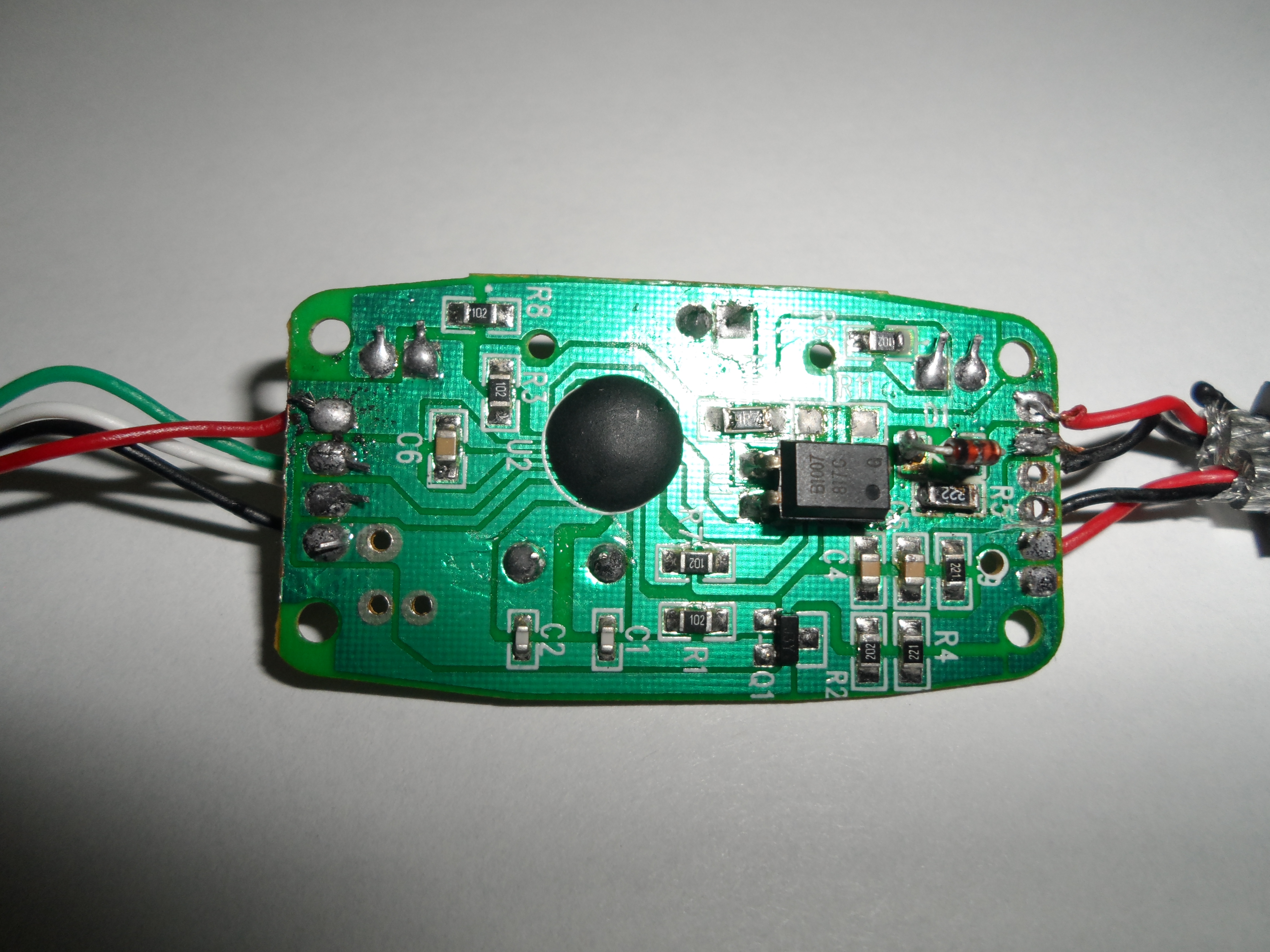

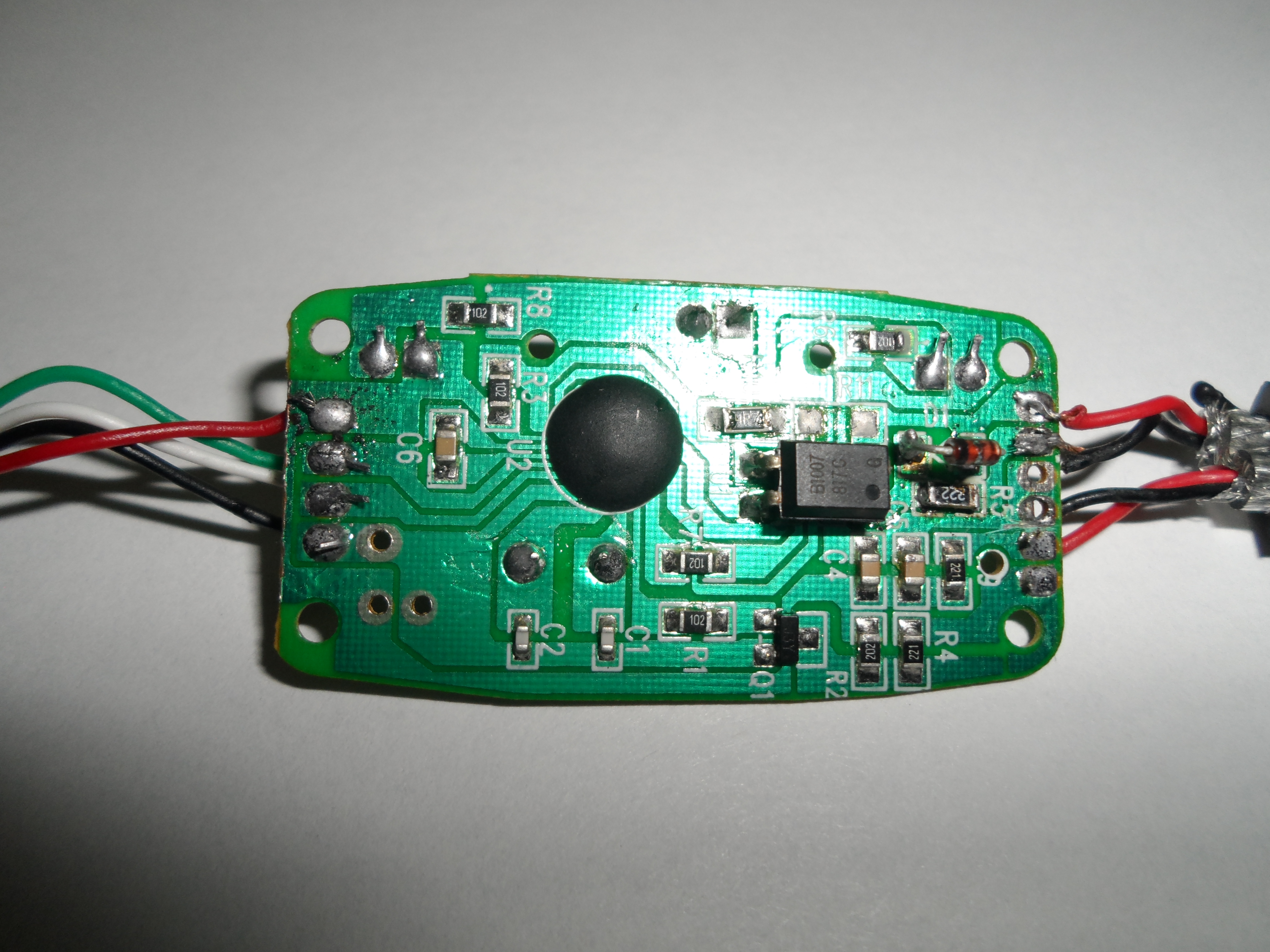

Впаял оптрон 817с, диод, резюк 222 ома, убрал перемычку и перебросил проводки MIDI IN.
Пдключаю к китайской самоиграйке, там есть MIDI OUT, запускаю korg legacy, делаю настройки миди. Итог балалайка не играет!
Проверил MIDI OUT на клавишах путем втыкания светодиода, при нажатии на клавиши он моргает! Значит выход посылает данные!
Плиз! Что не так сделал!
Впаял оптрон 817с, диод, резюк 222 ома, убрал перемычку и перебросил проводки MIDI IN.
Пдключаю к китайской самоиграйке, там есть MIDI OUT, запускаю korg legacy, делаю настройки миди. Итог балалайка не играет!
Проверил MIDI OUT на клавишах путем втыкания светодиода, при нажатии на клавиши он моргает! Значит выход посылает данные!
Плиз! Что не так сделал!
Вложения
Проверьте светодиодом входную часть оптрона - должно мигать при нажатии клавиш. На выходе оптрона на одну ногу должна попадать земля, на другую 5в через резистор R3, его рекомендуется подбирать, для 817го советовали 220ом, у меня при впаянном китайцами 1ком шумело в MIDI-OX по нескольким каналам, при 220ом - ничего не проходило, нормально заработало при R3= 320 ом.

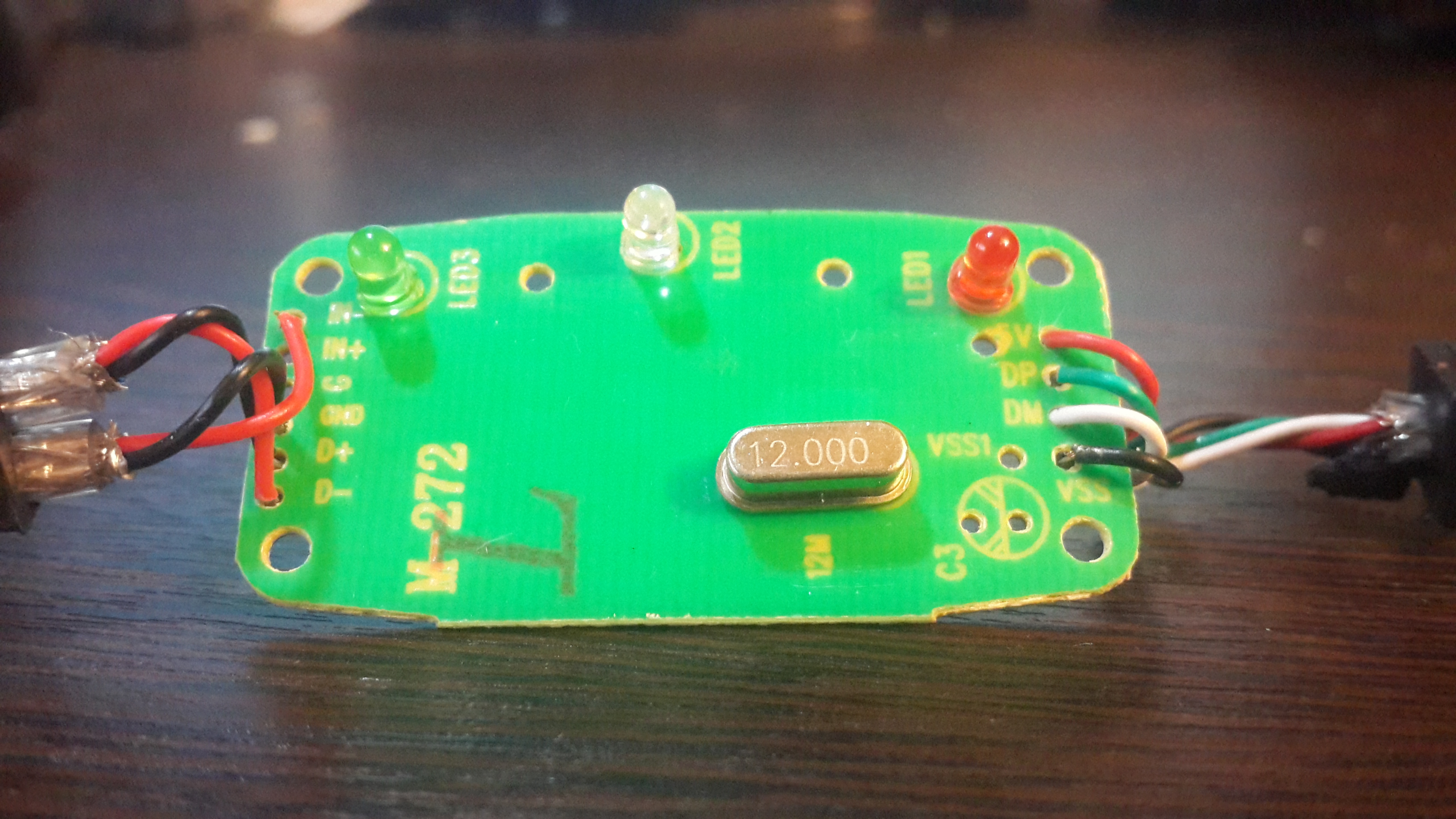

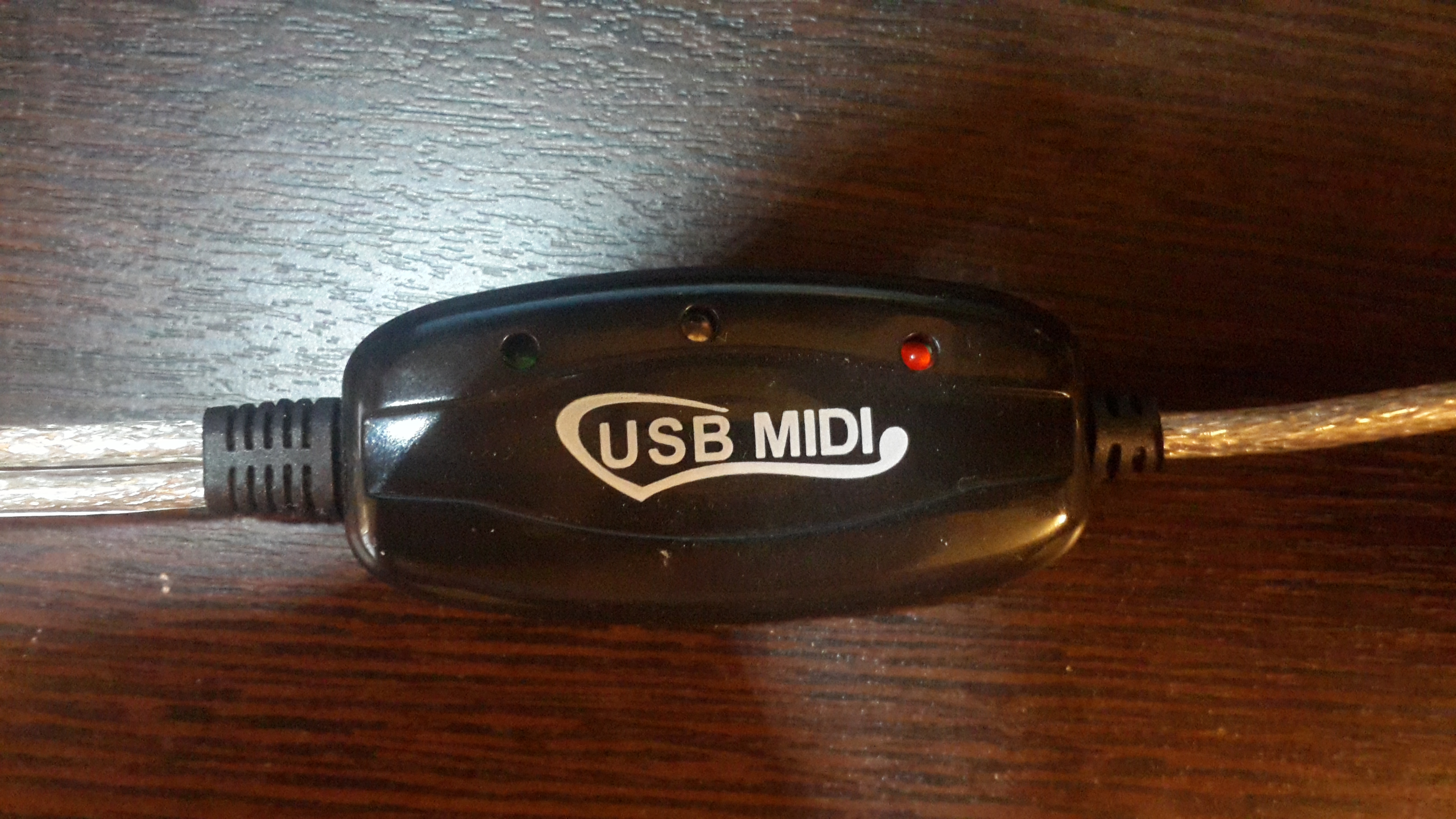

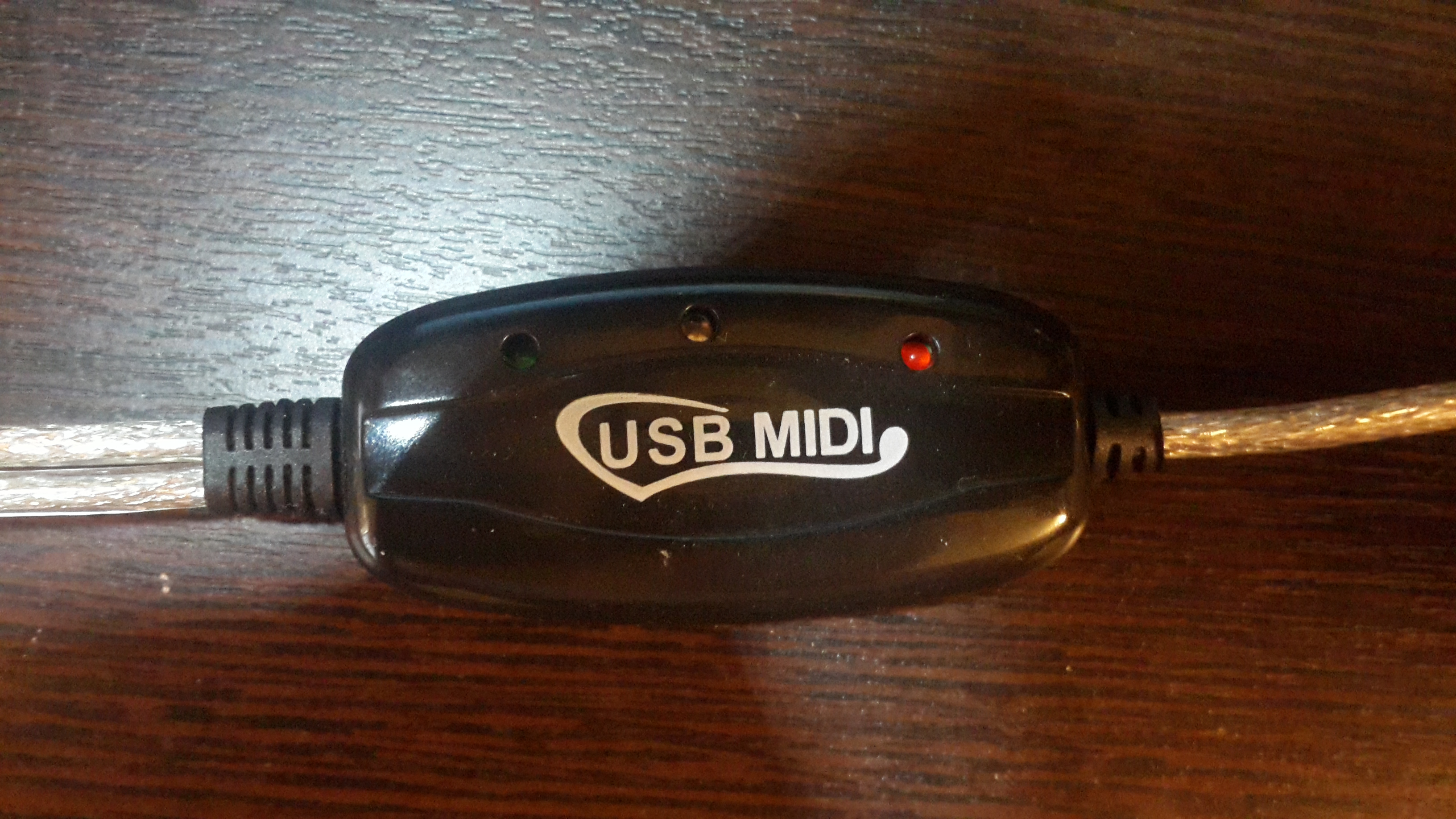

Здравствуйте, купил такой-же шнурок, который обсуждается в теме, но немного не понял, что и куда припаивать, в радиодеталях не силен, но запаять сам смогу, прошу вас схематично изобразить, что и куда поставить, чтобы самому нубскому дилетанту было понятно=) Думаю мог бы разобраться, если бы старые картинки открывались)

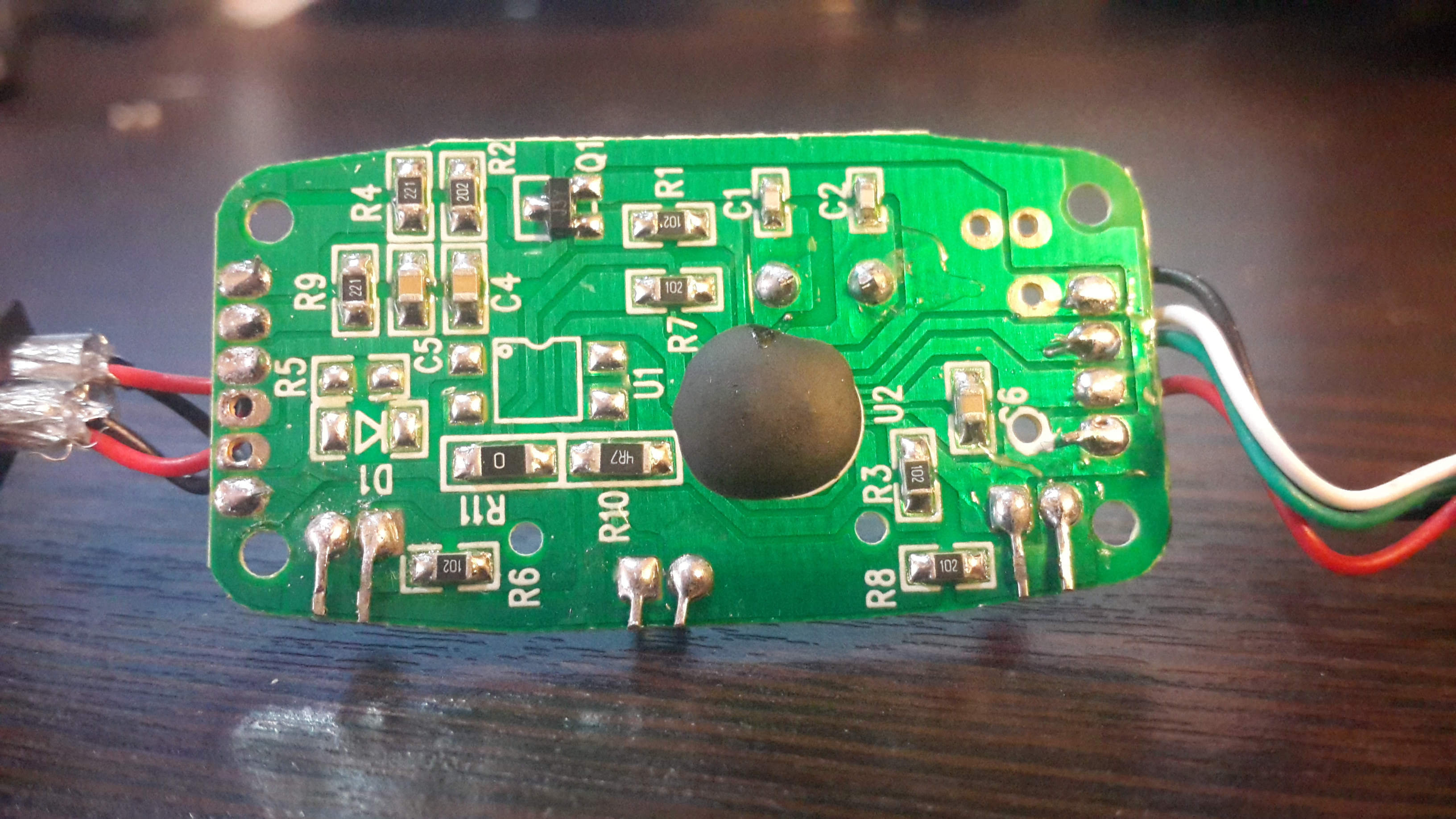

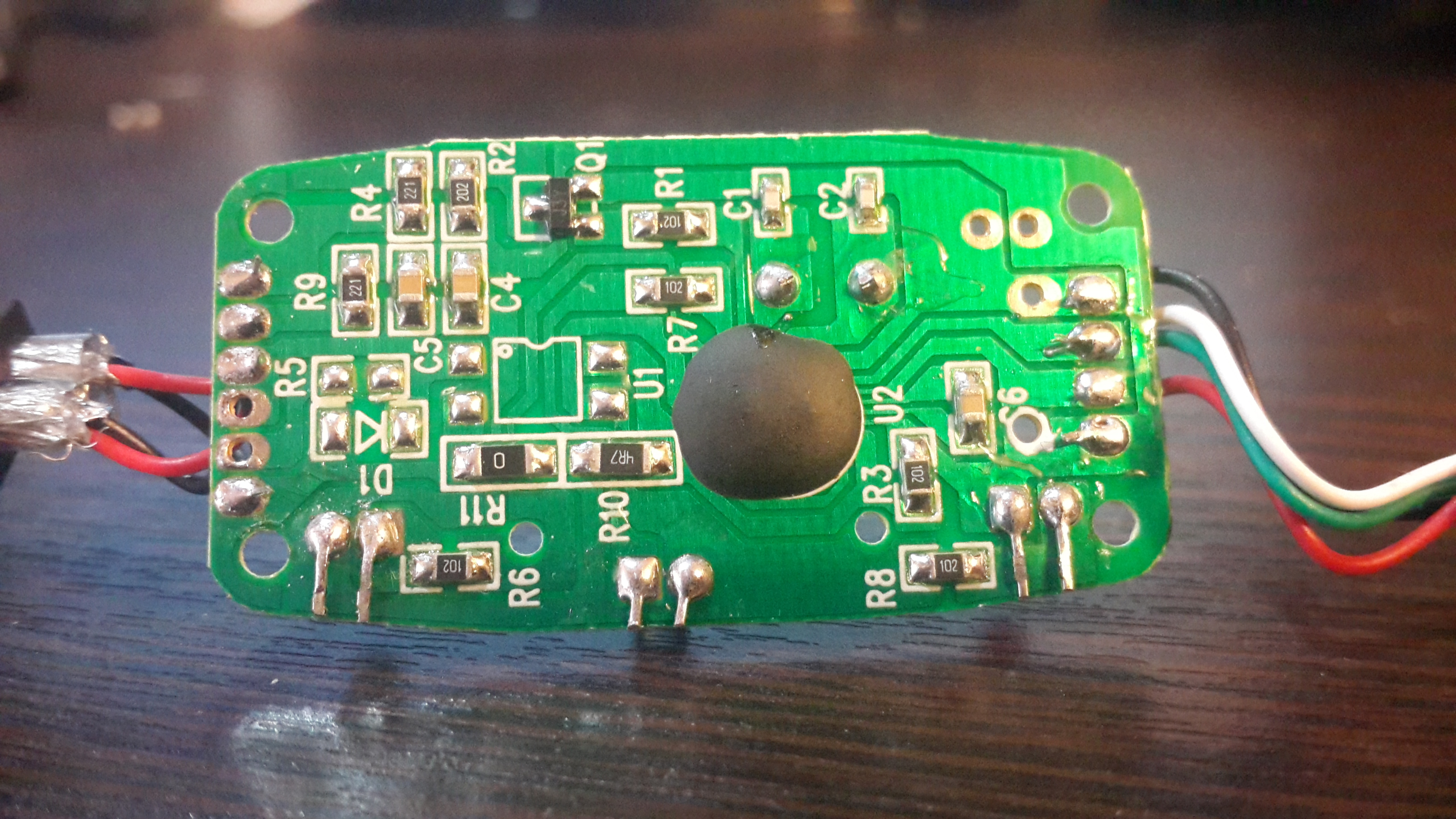

Фото, хоть и крупное, но топология всё-равно не очень хорошо видна, поэтому 100% не гарантирую.
U1 - оптрон
R5 - резистор 220 Ом
D1 - диод типа 4148
Перемычку R11 удалить
Резистор R10 заменить на примерно 220 Ом (зависит от выбранного оптрона)
In- перепаять на In+
GND перепаять на In- (последние два пункта надо проверить, прозвонив провода на контактах разъёма)
Оптрон выбирать ориентируясь на характеристики PC817.
Распиновка должна быть такой:
1- Анод светодиода
2- Катод светодиода
3- Эмитер фототранзистора
4- Коллектор фототранзистора
P.S.: Только не питайте иллюзий, что после всех этих доработок ваши усб-миди начнут работать идеально.
О причинах, тремя постами выше давал ссылку.
С чего бы это?
Спасибо, попробую=) Оптрон нашёл в каталоге радиодеталий местных PC817C, поэтому возьму именно 220ом резистор=)
Мне идеально и не надо=) Если это поможет в принципе улучшить качество сигнала, уже будет хорошо=)
А диод SMD S6 подойдет? S6 SOD-882 BAS40L
Еще такойже А2 есть)
Мне идеально и не надо=) Если это поможет в принципе улучшить качество сигнала, уже будет хорошо=)
А диод SMD S6 подойдет? S6 SOD-882 BAS40L
Еще такойже А2 есть)
Последнее редактирование:
Насколько помню, он в DIP-4.
Как Вы его крепить и засовывать в корпус будете?
Незнаю, пока разберусь на месте, мне проще с таким корпусом разобраться как-нибудь, чем искать как расчитать резистор для какой-нибудь другой оптопары)
В качестве идеи.
Мне не надо - но может кому полезно окажется.
1. Есть Ардуино. Для ардуени чего только не понаписали - потому есть глубокое подозрение, что миди там обретается в лучшем виде и по всякому поводу.
2. Минимальная ардуень - это МЕГА8 с обвязкой на ресет пине.
То есть, голый кристалл с одной RC-цепочкой.
3. Собираем железяку: МЕГА8 + МИДИ-обвязка и шьём в неё ардуинский скетч.
Вот и все заморочки...
Мне не надо - но может кому полезно окажется.
1. Есть Ардуино. Для ардуени чего только не понаписали - потому есть глубокое подозрение, что миди там обретается в лучшем виде и по всякому поводу.
2. Минимальная ардуень - это МЕГА8 с обвязкой на ресет пине.
То есть, голый кристалл с одной RC-цепочкой.
3. Собираем железяку: МЕГА8 + МИДИ-обвязка и шьём в неё ардуинский скетч.
Вот и все заморочки...
Да не надо ничего добавлять, готовые платы стоят меньше, чем детали отдельно. А если плату разводить самому, то сейчас я, даже при всей своей искренней любви к 8-биткам, делал бы на нормальном 32-бит камне, за те же деньги и частота на порядок выше и порты аппаратные нормальные и писать под них проще.
