Усилитель для пассивных мониторов

[megamediacreative]

линейный, сигнал -превращается в последовательность
прямоугольных импульсов постоянной амплитуды но переменой длительности (ШИМ),
которые потом усиливаются для получения большой мощности.

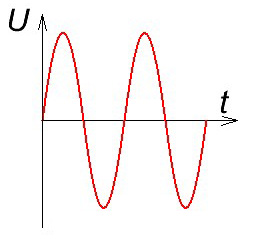

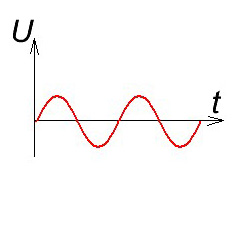

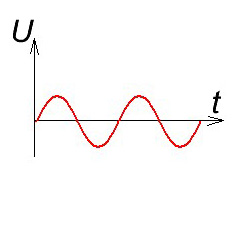

Вот тут не совсем понимаю... Как и что усиливают в ШИМ-сигнале. Ведь с аналоговым понятно, увеличиваем (усиливаем) амплитуду сигнала. Было: Стало:

А у ШИМ что - ширина импульсов увеличивается? И разве сглаживающего фильтра достаточно, чтобы из ШИМ получить синусоиду?! Мне кажется, нужен полноценный ЦАП.. в общем, пока не въехал... попробую погуглить..



[digilab2]

Режим А имеет крохотный КПД, единицы процентов, но малые искажения.

-50% при максимальном сигнале если быть точным, при минимальном очень мал т.к ток покоя в режиме A должен быть постоянен
и больше чем максимальный сигнал, правда это относится к выходному каскаду, кпд всего усилителя естественно меньше как его
посчитать целиком не понятно , проще в данном случае считать потребляемую мощность ( она в режиме А постоянна и не зависит от сигнала)



[digilab2]

А у ШИМ что - ширина импульсов увеличивается? И разве сглаживающего фильтра достаточно, чтобы из ШИМ получить синусоиду?

-вполне хватает фильтра lc 2 порядка , и самого динамика, шим сама по себе и является цап , был такой tda1547 вполне себе супер до 20 бит по моему
-да и сейчас несколько фирм выпускает шим цап в районе 24 бит
-то что e Михаила нарисовано это класс AD односторонняя шим , есть еще BD , и различные виды двухсторонней шим
[DOUBLEPOST=1531837000][/DOUBLEPOST]

Как и что усиливают в ШИМ-сигнале

-ничего там не усиливается , амплитуда зависит от ширины импульсов, хотя если взять самогенерирующие системы с ос то да к.у там есть



[megamediacreative]

ничего там не усиливается , амплитуда зависит от ширины импульсов

так что ширина импульсов ширится? Какой параметр изменяется в усилителе?



[digilab2]

-лень картинку рисовать , на словах смысл простой , если взять прямую систему ( у Лонга выше на картинке) берем входной сигнал
(синус) , берем треугольный ( по амплитуде равный или чуть больший чем максимальный синус) и все это хреначим на компаратор
желательно прецезионный , после компаратора ставятся мощные mosfet ключи ( либо просто пара, либо h-мост) в итоге на выходе
у вас те же импульсы только от нуля до питания ( почти) , собственно это и к.у
-в самогенерирующих с ОС почти тоже самое , только нет генератора треугольника
[DOUBLEPOST=1531842135][/DOUBLEPOST]

так что ширина импульсов ширится

-не ширится а меняется скважность , если скважность 2 то выходной сигнал равен нулю , если скважность меняется в плюс или
минус относительно опорного фронта ( режим ad односторонней шим) то сигнал после фильтра идет в плюс или минус
-несколько примитивно но где то как то



[megamediacreative]

-лень картинку рисовать

жаль, картинка многое бы прояснила. Но и на том спасибо.



[digilab2]

-я вам найду там в каких то радио журналах за 2000 г все было достаточно подробно расписано
-мне кажется вы просто не до конца понимаете что такое широтно импульсная модуляция



[megamediacreative]

мне кажется вы просто не до конца понимаете

Ха. Если б я до конца понимал, спрашивал бы? Вот как вы думаете? Но в общих чертах - понимаю. И поэтому не вполне понимаю как её и что там можно усилить усилителем. С другой стороны, если я уж что сам понимаю, то объяснить любому человеку смогу, зуп даю, даже с тремя классами ЦПШ.



[digilab2]

-там нет усиления как такового , есть импульсы после компаратора скажем амплитудой 0-5в , которые подаются на драйвера
мощных mosfet ключей , на выходе которых те же импульсы но например 0-40в ( зависит от питания)



[alexpen]

А что такое класс G?
Тип говорят как AB, но намного эффективней.



[Unidentified]

@alexpen, PSI покоя вам не дает )



[mexap]

А что такое класс G?

Это когда питание у АБ "многоэтажное". На малой мощности от небольшого напряжения, на большой - от большего.
Обычно в два этажа, но бывают чудесатые аппараты...



[alexpen]

@Unidentified в моем apart champ тоже вроде G. Мне нравится... Ну и Psi, да тоже однако...



[Long]

-- В паре слов:
В усилителе с ШИМ - усиливается АМПЛИТУДА импульсов, и их же ТОК (немного коряво, понимаю).
Сам ШИМ-модулятор имеет крохотный выходной сигнал (единицы вольт) и может отдвать очень
малый ток - единицы миллиампер. Динамик к нему не подключить!

что e Михаила нарисовано это класс AD односторонняя шим

-- Если точно в середине картинки с импульсами провести горизонтальную прямую, и обозначить её как "0 вольт",
то будет всё вполне себе двухстроннее.

А что такое класс G?

-- Сами усилители - ТОЛЬКО А, В, АВ. Других линейных усилителей не бывает.
Всякие "хитрожопые" обозначения - G, H, ещё всякая фигня - непосредственно
к САМОМУ усилителю отношения не имеет. Это всего лишь разные варианты
блоков питания усилителя, не более того.
Созданы для уменьшения нагрева дорогих хороших транзисторов самого усилителя,
ну и заодно - немного повышают общий энергетический КПД усилителя.



[Urfin Juice]

в моем apart champ тоже вроде G. Мне нравится...

С Adcom или PAS 2002PCA не было случайно возможности сравнить?



[alexpen]

@Urfin Juice, нет. С PAS как-нить сравню, пока возможности не выдавалось. Но сам давно хочу.



[digilab2]

в моем apart champ тоже вроде G. Мне нравится...

-любой класс с переключением питания ( g) или его изменением(h) хуже чем обычный AB, вся фишка только в уменьшение
нагрева мощных транзисторов ( за счет большого пикфактора муз сигнала) , есть правда класс A+ там качество даже лучше чем
у AB , но таких усей правда пару раз всего видел давно и все бытовые, есть еще superA ( разработка техникс по моему) но она весьма
сложна в реализации на разновесе , правда под нее lt вроде специальный чип смещения выпустила ( заодно с защитой) , так что
теперь все просто если кому интересно



[Dimonis]

(желательно советский военный со звёздочкой)

А Ипонский ширпотреб не пойдет ? Все дело в кол-ве золота на кристалле ?
По чем опиум для народа , батюшка .......



[Long]

советский военный со звёздочкой был рассчитан на трёхкратный запас

-- Сказки. Почитайте ТУ.



[digilab2]

-не помню в союзе правильных комплементарных пар , на раскачку кт850 кт851 более менее , менее мощные кт940 кт9115 ( с отбором)
выходные условные кт8102 кт8101 ( корпус г...)



[Pushkin]

кт808 кт809 ?



[Long]

864, 865



[кактус]

и все со звездочкой? а без не?
814, 815...не, не лучше 315, 361 и на этом фсё чтобы ограничить поток гениальных мыслей
214,....?,



[Long]

214,....?

-- Не... П3 !



[кактус]

согласен загнул, хорошо что ГТ еще не вспомнил, где то на просторах видел усилители на них в наше время, честно скажу за последние 20 лет наши не использую...надо решиться и выкинуть из ведра в даль всё в том числе и со звездочкой.



[Long]

-- Выкинуть - рука так и не поворачивается, но ставить отечественные - ещё больше не поворачивается...



[digilab2]

кт808 кт809 ?

-г... кт908 лучше (собственно военные кт808 но fгр в 2 раза больше)

864, 865

-что-то душа к ним не прониклась во всех схемах AB генерили как падлы ( сухов , агеев, брагин, зуев) в кводе работали
-гт402 404 приличные комплементы , на них сейчас супер уси для ушей делают , но запасы по моему подходят к концу ( подорожали резко)



[Unidentified]

@Long, так все же в России тоже плохо делают, я думал только за границей



[digilab2]

так все же в России тоже плохо делают, я думал только за границей

-так эти все транзисторы кроме серии кт814 815 816 817 818 819 и позже 850 851 8101 8102 не для звука сделаны были а
для других целей там они и хорошо работали



[Unidentified]

@digilab2, да я не об этом.
