Значит, ничем Вам помочь не могу. Лучший вариант для Вас - собрать данный ПУ, имея подобранную пару микрофонов, и выполнить тест. В одном будет оригинальный, в другом - кастом. И узнать, в чём разница.
Без проблем. Или соберите сами. Вижу, Вы разбираетесь.
Файл разводки могу впоследствии предоставить.
По причине организации кривого/несимметричного питания. Доработанную схему, которая работает со всеми предами, я выкладывал в той теме.
-и нелюбви автора к разделительным конденсаторам, х.з какие конденсаторы на входе преампа его просто не волнуют
как показала практика если поставить хороший аудио ничикон , панасоник, эльну последовательно с jamicon то получим
звук конденсатора jamicon, если не ставить ничего то все равно получим jamicon с разницей на уровне тараканов
-что то я пропустил , это та которая с трансформаторным выходом? или еще был какой то вариант
Последнее редактирование:
Работать будет, но качество/окрас будет зависеть от схемотехники последующего преда.
@digilab2, да, та самая. Бестрансовой не выкладывал, но транс несложно убрать. У меня МК-13М с трансом, МК-18 без транса.
@Константин Викторович, соберёте- попробуете. Слушал Ваши тесты в теме по BF. У меня на работе тоже BF, но в мастерской/студии я всё пишу через пульт с предами Amek.
По тестам? Я Вам там отписал по поводу звука Фокуса. Но BF мне показался на слух вполне на уровне.
На работе я через микрофонные входа BF беру звук с пульта на запись видео.
На работе я через микрофонные входа BF беру звук с пульта на запись видео.
Только это совершенно иное, нежели взаимодействие микрофон/преамп. Не понял, к чему это?))) Вот если мы бы говорили про линию в бф.

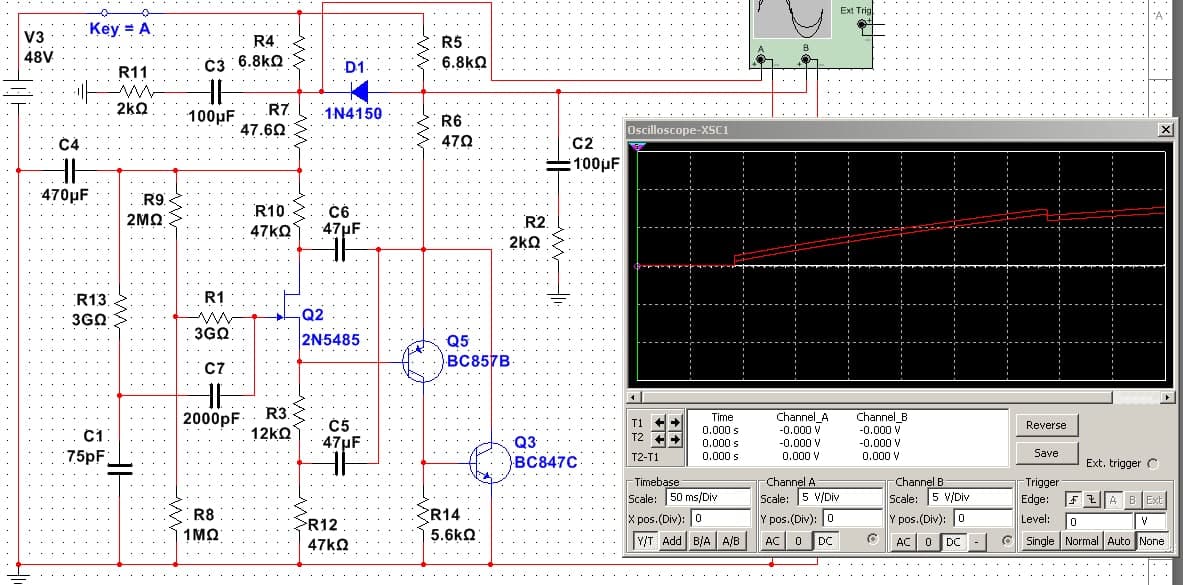

-в рме bf все обычно бестрансформаторно , будет работать, да имейте ввиду что элементы v3=48в, с3, r11,c2,r2,r4,r5
к микрофону не относятся это все в преампе стоит, собственно выход микрофона это анод и катод диода d1 , да и резистор
r7=47.6ом это чисто условный номинал полученный в симуляторе в реальной схеме он может оказаться другой так что тупо
можно ставить r7=r6=47ом (мне больше нравится 51ом
, а еще лучше в это место r-c-r фильтры типа 27ом-470пф-27ом),
ну и выбор транзисторов не самый ах...ах , но зато по моему везде такие есть
к микрофону не относятся это все в преампе стоит, собственно выход микрофона это анод и катод диода d1 , да и резистор
r7=47.6ом это чисто условный номинал полученный в симуляторе в реальной схеме он может оказаться другой так что тупо
можно ставить r7=r6=47ом (мне больше нравится 51ом
, а еще лучше в это место r-c-r фильтры типа 27ом-470пф-27ом),ну и выбор транзисторов не самый ах...ах , но зато по моему везде такие есть
Последнее редактирование:
На работу BF покупался чисто для работы с видео и возможных работ на выезде. В мастерскую для тестов его не носил, поэтому, как его преды в сравнении с пкльтовыми, сказать не могу.
@keltkelt, вероятно, вопрос задан некорректно. Вы уверены, что капсюля нового типа конструктивно отличаются от старых? И для 012-го капсюля бывают с разной диаграммой направленности. Может вас интересуют капсюля с определённой направленностью?
Интересует круг. На старых, вроде как круг нарисован на самой сеточке спереди и он ровно циллиндрический.
увы, надо фото именно реального агрегата. по схеме дебет с кредетом не сходятся.
-- Я вообще не понимаю, ЧТО там может быть непонятно - полторы детальки ровным счётом...
Увы, тема внутренностей на чертеже слабо раскрывается) Да и микрофон, собственно, не совсем тот)
