Продолжаем серию ликбеза по заявкам))
Baffle-Step. Он же shelf EQ +6dB
В предыдущей заметке мы рассмотрели в кратце — как влияет переход излучения в полу-пространство на АЧХ динамика. А так же, выяснили, что в случае встраивания монитора в стену, излучение в полупространство будет происходить фактически во всем воспроизводимом диапазоне.
Теперь вернемся на исходные. А исходные таковы: студийные мониторы в частности и все акустические системы в целом крайне редко устанавливаются в стену. Соответственно и проектируются исходя из этого. Так же, не забываем, что всё нижесказанное является вынужденным (для простоты понимания) упрощением реально происходящих процессов.
Что это значит? А значит это то, что бафл-степ нужно компенсировать при проектировании монитора, иначе добиться ровной АЧХ не получится (baffe-step = shelf EQ +6dB. Учитывается бафл-степ, как правило, в кроссовере. Для понимания, давайте посмотрим на измеренную АЧХ в корпусе НЧ динамика от Х600 без фильтра
АЧХ очень каноничная. В районе 300 Гц начинается переход излучения в полупространство — тот самый бафл-стэп как раз на те самые ~6дБ,всё, что происходит выше двух килогерц нас сегодня не интересует, но форма АЧХ очень типичная. Если же правильно спроектировать фильтр с учетом baffle-step-а, то на выходе имеем вот что:
Отличный плавный спад.
Теперь посмотрим, какую же передаточную характеристику выдает фильтр, чтобы динамик сыграл в этом корпусе вышеприведённую АЧХ
Видим, что где-то с 300гц начинается плавный спад, компенсирующий подъём АЧХ за счёт бафл-степа. А дальше уже фильтр формирует необходимую форму АЧХ для стыковки с ВЧ-драйвером.
Теперь посмотрим, какой будет АЧХ динамика
БЕЗ фильтрации , если предположить, что наш X600 стоит в стене:
То есть baffle-step отсутствует полностью и мы имеем ровную АЧХ вплоть до ~2кГц
А теперь посмотрим, что будет с таким монитором, если мы «включим» стоковый фильтр с компенсацией baffle-step-а:
То есть, у нас получился «baffle-step наоборот».

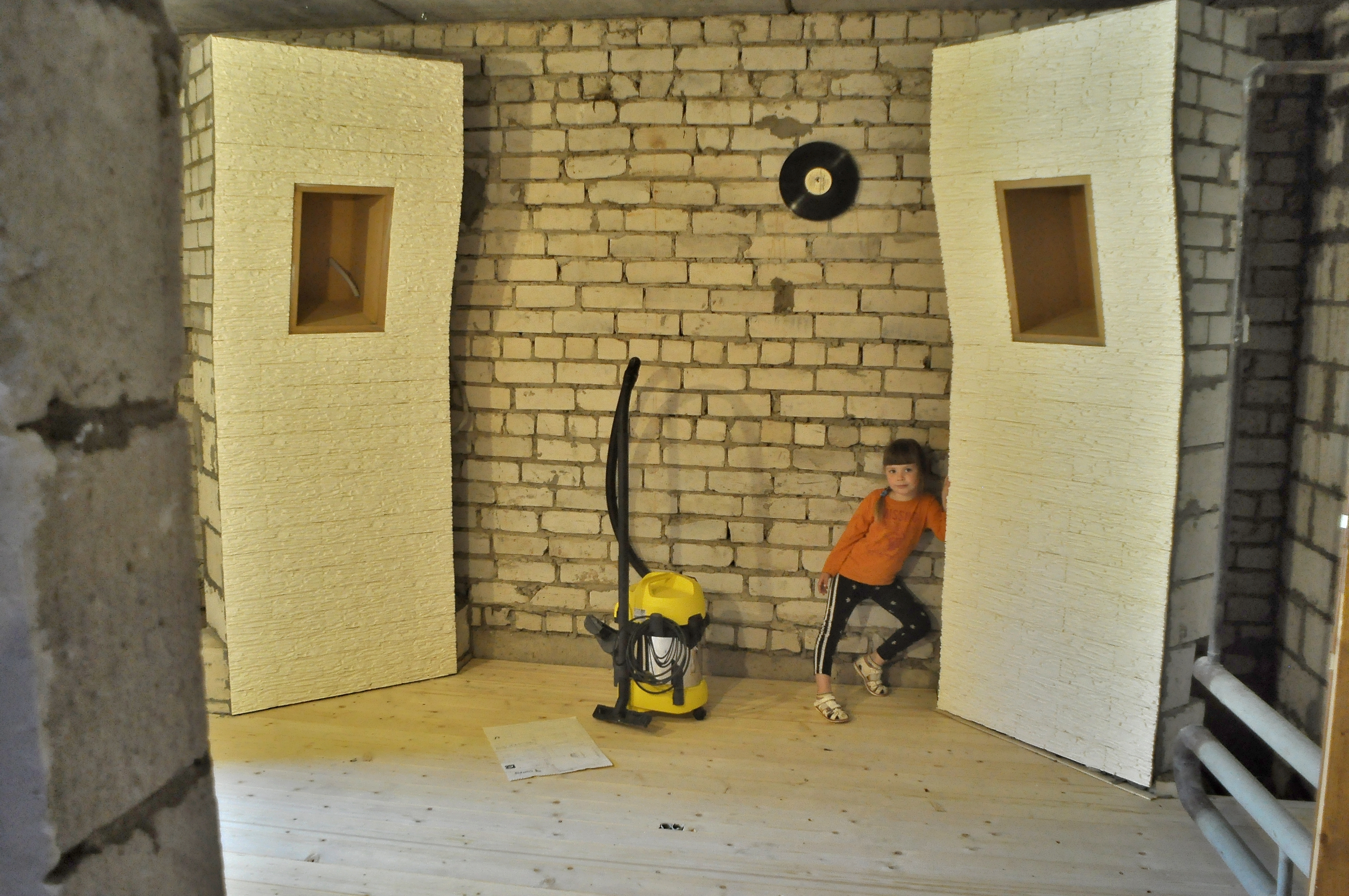

Так что установка мониторов в стену без дополнительной переработки кроссовера или без применения дополнительных средств коррекции — даст вам бесплатное усиление по НЧ диапазону на +6дБ. В общем-то, не самый плохой профит. Учитывайте это при «замуровывании» монитора в стену
