[digilab2]

-почему нельзя можно , резисторы поменять на мелф ( кроме больших мегаомов) емкости fkp2 навесом ( вход)
керамику на кемет , транзисторы там и так правильные стоят , электролиты на ничикон
-для большей ясности фото бы выложили внутри, у меня 519 был но не разбирал- руки не дошли



[Sanktum]

-для большей ясности фото бы выложили внутри

Завтра сделаю подробные фотографии начинки мк519)



[Sanktum]

@digilab2, Готово, https://cloud.mail.ru/public/H43N/7rs5fFjj8 что скажете?)



[akaabd]

@Sanktum, Местами такая пайка...,Бехр В2про был в наличии лет 10 назад,внутри пайка была безупречной,но звук был туфта.



[Sanktum]

@akaabd, поэтому специально сделал пайку крупным планом, что она вызывает вопросы)) впрочем, я бы от этого микрофона оставил бы только корпус и капсюль.. Вопрос только в том, что ставить взамен, от чего, и о каком приросте в качестве может идти речь при вложении в этот проект 10-15 тысяч рублей.. капсюль пишут у них нормальный, корпус внушает доверие, поэтому думаю что можно их оставить, но хочется повысить уровень качество записи.. Использоваться октавамод планируется с предом от Аполло Твин Юсб.. Но возможно в будущем приобретение отдельного/внешнего усиления от наших производителей..



[digilab2]

что скажете?)

-да вообщем то же самое и скажу , а схема его не проплывала что-то в нем больше деталей чем в обычных
-транзисторы вроде верные на выводном должна быть надпись типа 170bl
-остальное написал выше
[DOUBLEPOST=1515068024][/DOUBLEPOST]

Использоваться октавамод планируется с предом от Аполло Твин Юсб..

-для этого можно вообще не модить
-а так злектролиты только замените на ничикон fw,kw,ka если влезут fg, и с капсюля на вход емкость вместо керамики 1нф fkp2
резисторы замучаетесь искать у вас там судя по виду 0805 , это надо мелф 0102



[Sanktum]

@digilab2, нет схему искал не нашел, а октава на мэйл с этим вопросом не отвечает..



[digilab2]

нет схему искал не нашел,

-секретная наверное, я поищу может где найду, по моему в какой-то теме про октаву она здесь была



[Sanktum]

@digilab2, искал и здесь)



[digilab2]

-попробую по картинкам чтото просечь, а так общие рекомендации дал , выпаивайте только осторожно у них платы хилые
лучше всего выкусить заменяемую деталь и дырки прочистить зубочисткой или отсосом
-емкости ничикон в малых количествах есть в otron.ru по вменяемым ценам там же fkp2



[Sonic]

о каком приросте в качестве может идти речь при вложении в этот проект 10-15 тысяч рублей.. капсюль пишут у них нормальный, корпус внушает доверие, поэтому думаю что можно их оставить, но хочется повысить уровень качество записи..

@Sanktum, если хотите лампу, то з/ч с работой будут стоить дороже. Если твёрдотел, то может даже дешевле.

что-то в нем больше деталей чем в обычных

Похоже. что , кроме самого преда. стоит преобразователь напряжения поляризации.

с капсюля на вход емкость вместо керамики 1нф fkp2

Я бы вообще отказался от разделительной ёмкости.

я поищу может где найду, по моему в какой-то теме про октаву она здесь была

Была схема на МК-105.



[digilab2]

Похоже. что , кроме самого преда. стоит преобразователь напряжения поляризации.

-да так и есть

Я бы вообще отказался от разделительной ёмкости.

-к сожалению нельзя да и смысла нет fkp2 практически идеальные емкости , можно еще слюду поискать , но не факт что влезет
-я думаю сам предусилитель такой же только перелопачен на смд ( по фото похоже)

если хотите лампу, то з/ч с работой будут стоить дороже

-не очень понятно зачем там лампа нужна, если нужен ламповый то проще его и купить у них же



[Sanktum]

если хотите лампу, то з/ч с работой будут стоить дороже.

Лампу не хочу, если твердотел, то почему дешевле, в смысле Предел апгрейда мк 519 лежит ниже планки 15 тысяч?



[Sonic]

-к сожалению нельзя да и смысла нет fkp2 практически идеальные емкости , можно еще слюду поискать , но не факт что влезет

Почему нельзя? Капсюль тут не должен быть привязан к массе. Или из-за свойств ПТ?

-не очень понятно зачем там лампа нужна, если нужен ламповый то проще его и купить

Ну. Подумал по озвученной сумме. Возможно. что я не прав.
[DOUBLEPOST=1515779722][/DOUBLEPOST]

почему дешевле, в смысле Предел апгрейда мк 519 лежит ниже планки 15 тысяч?

Элементная база дешевле, нежели переводить на лампу.
Ну, если хотите поставить качественный вых. транс, то может выйти и дороже.
Я имел ввиду безтрансовую твёрдотельную схему.



[digilab2]

Я имел ввиду безтрансовую твёр дотельную схему.

так она в 519 и так уже есть , на входе они сейчас ставят 2sk170bl остальные транзисторы вообще роли не играют,
если апгрейдить то вообще надо по другому собирать , либо ограничится заменой резисторов на тонкопленочные
или мелф 0.1% выходные электролиты на ничикон fg или elna silmic 2, по питанию ничикон fw,kw ,входная емкость
fkp2 и еще там в середине пленку 1мкф надо поставить( сто раз уже про это писали) всего делов на 1000р максимум
[DOUBLEPOST=1515797982][/DOUBLEPOST]

если хотите поставить качественный вых. транс

-jensen стоит 100$ хашимото чуть дороже-куда уж качественней , остальные подешевше



[Sonic]

так она в 519 и так уже есть

Это понятно. Только реализации могут быть разные. Я про другую реализацию и говорил, а не про лёгкий апгрейд родной.

либо ограничится заменой резисторов на тонкопленочные
или мелф 0.1% выходные электролиты на ничикон

А можно и без электролитов в цепи сигнала.



[digilab2]

А можно и без электролитов в цепи сигнала.

-разделительная емкость там должна быть в районе 47мкф ( лучше 100мкф) иначе при включении в преамп например
с rin=1-2к и емкостями на вхоле 10-22мкф будет низ валится ( и смещение по фазе выше)полипропилен такого
номинала размером примерно с микрофон лавсан чуть меньше
[DOUBLEPOST=1515853469][/DOUBLEPOST]

Только реализации могут быть разные. Я про другую реализацию и говорил, а не про лёгкий апгрейд родной.

-другая реализация это не апгрейд, а полная переделка то бишь новый микрофон причем не факт что будет лучше



[Sonic]

разделительная емкость там должна быть в районе 47мкф ( лучше 100мкф) иначе при включении в преамп например
с rin=1-2к и емкостями на вхоле 10-22мкф будет низ валится

Ну, да, если ёмкости стоят прямо на низкоимпедансном выходе.

другая реализация это не апгрейд, а полная переделка то бишь новый микрофон причем не факт что будет лучше

Если схема, как в МК-105. то однозначно можно сделать лучше. Но, производитель заявлял, вроде как, какую-то инновацию в схемотехнике.
Вариант- снять родную схему и уже танцевать от оной.
С Новым Годом!!!



[digilab2]

Но, производитель заявлял, вроде как, какую-то инновацию в схемотехнике.

-судя по кол-ву транзисторов и емкостей ( на фото) там все тоже самое только частично смд, вас также поздравляю!



[Sonic]

вас также поздравляю!

Спасибо! )



[digilab2]

-вообще хороший истоковый повторитель можно сделать массой способов , выходную симметрию посложнее
(самое простое конечно трансформатор), я как-то делал человеку сплиттеры от фантома +48в на оу - уперся
в ток потребления благо появились маложрущие приличнозвучащие opa1662 opa1652 да и стабилизатор
пришлось на них ставить на ор2177 +24в, а то напряжение гуляло по полной от тока потребления
-как то рассматривал вариант входа на 2sk170bl+ada4627 c тос-звук был хорош, но жрало это все под 10ма- явно
многовато



[Sanktum]

Кто-нибудь заказывал микрофон с Октавамод от Майкла? http://www.oktavamodshop.com/product_info.php?cPath=2_28&products_id=169
Интересует сколько стоит доставка от него в Россию..



[Sonic]

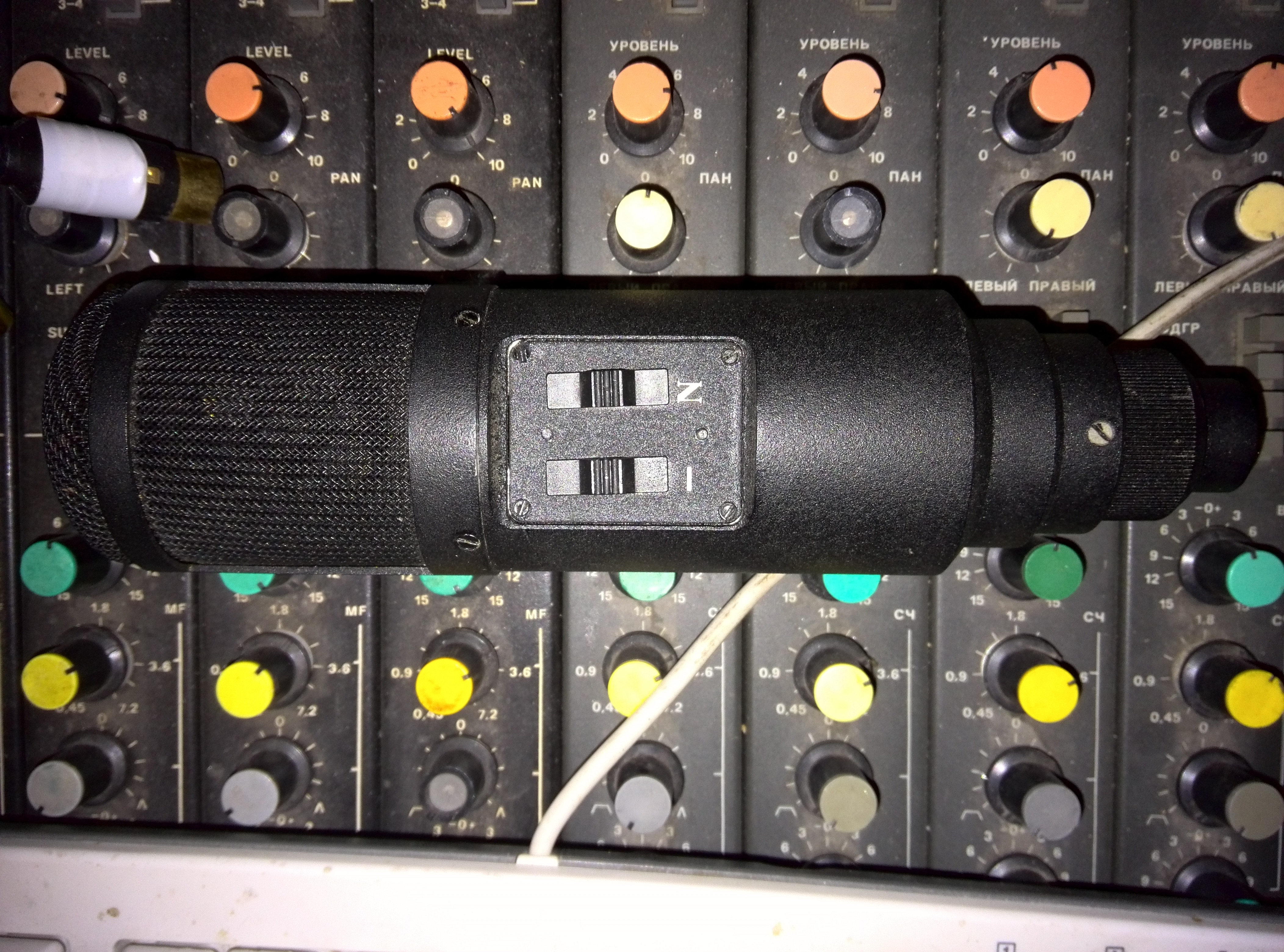

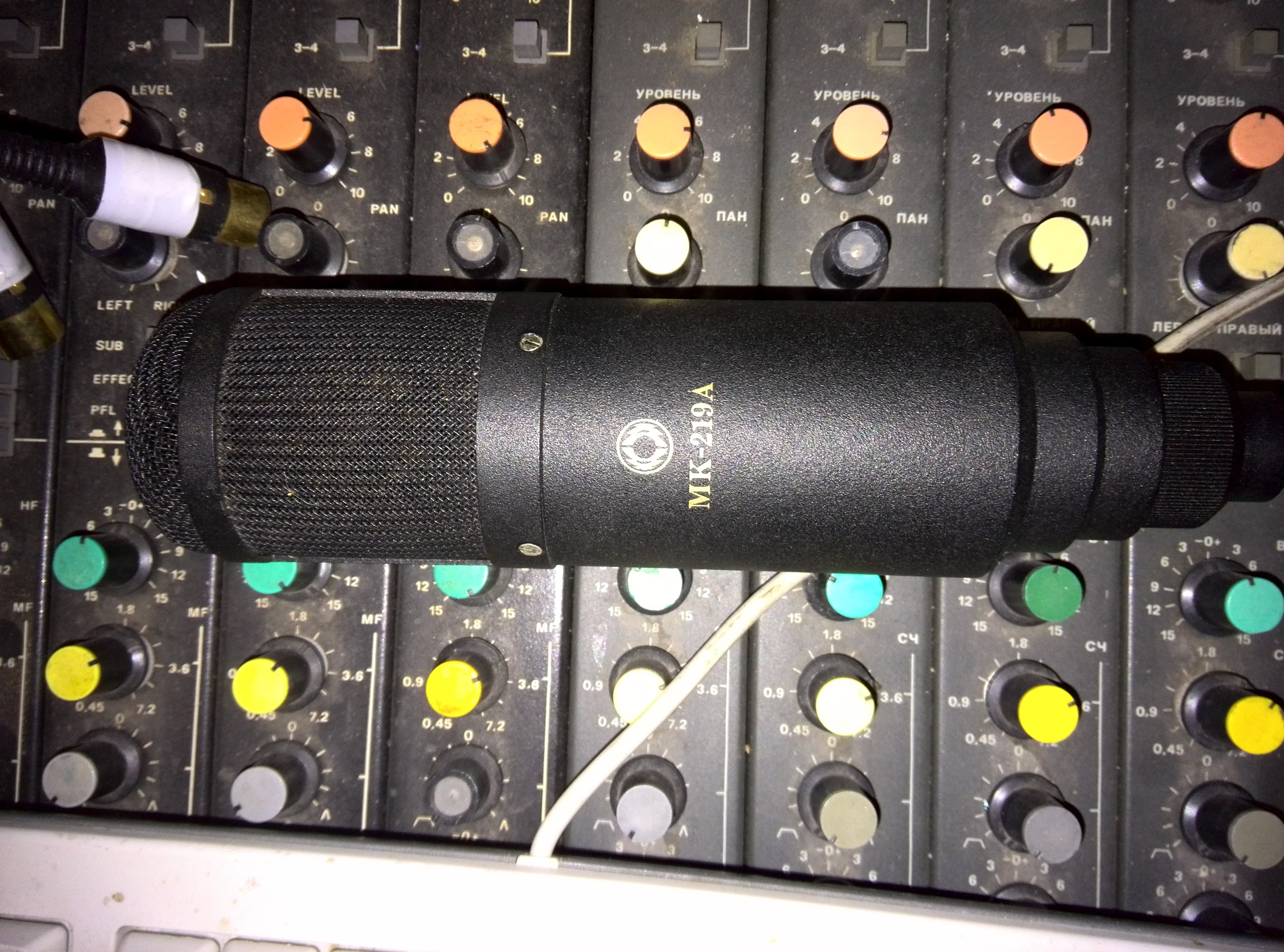

Вчера забрал, на замену капсюля, МК-319 у товарища, принёс его домой, открыл, а оказался МК-219:

???
Причём, сетка мелкая, а не как у МК-319. Хотя, всё содержание соответствует МК-319.

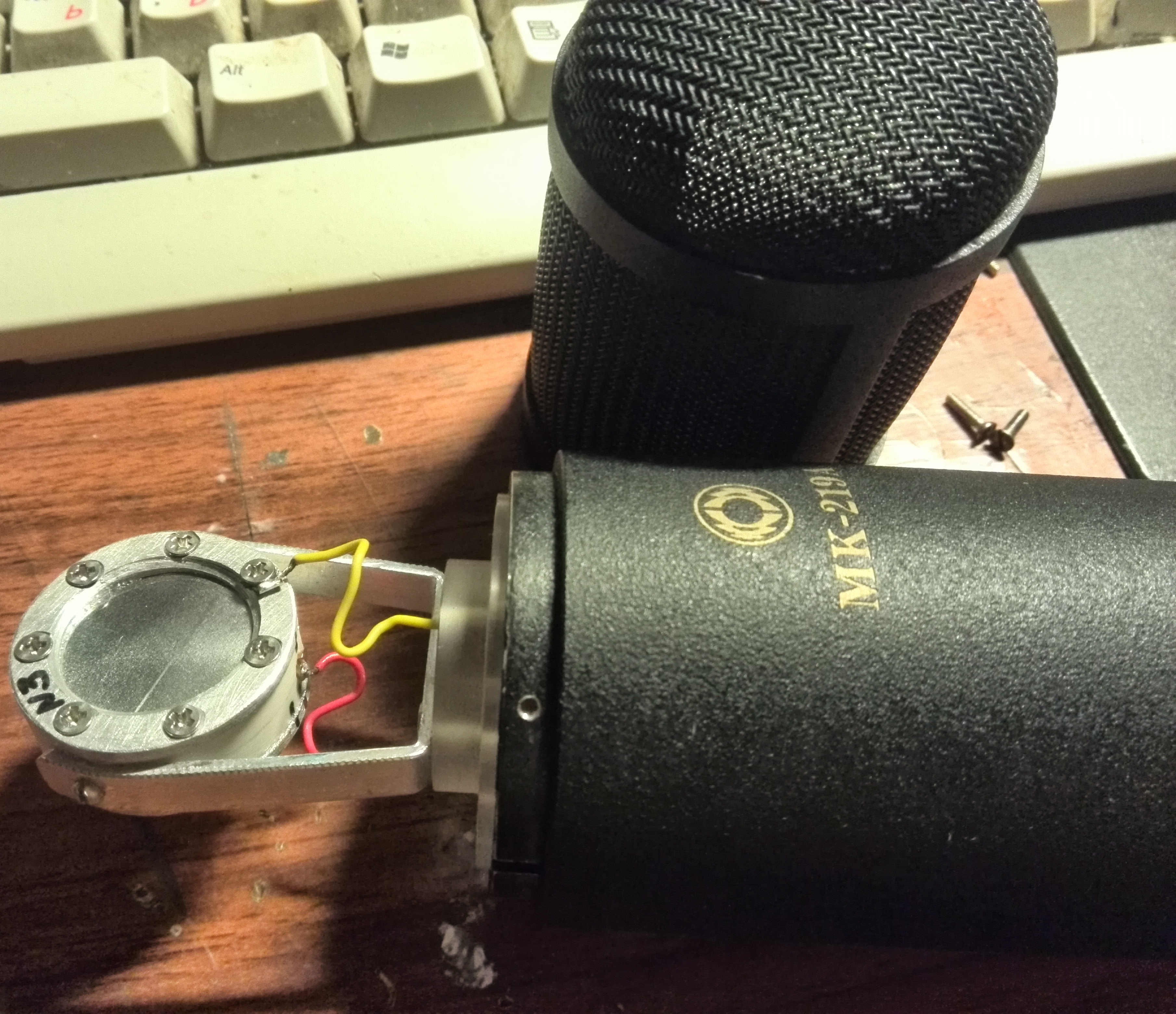

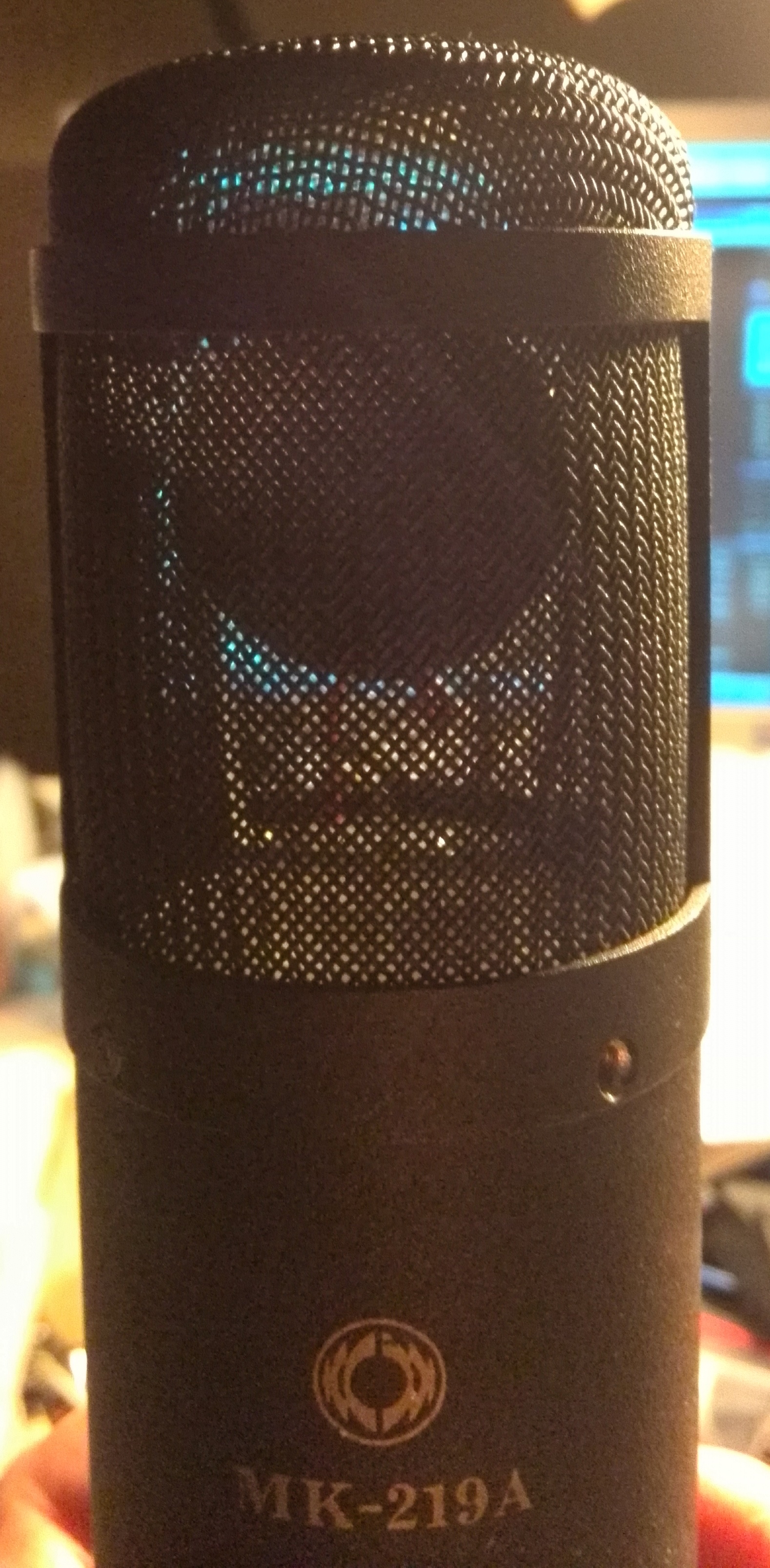

Ну вот, поставил и капсюль:

Примеров звучания в этом исполнении пока нет, т.к. микрофон ещё не отдал хозяину, но звучание именно этого капсюля с ламповым предом есть в моей теме.
С предом МК-319 будет отличаться, но, думаю, характер капсюля останется.



[Sonic]

Вчера прописал у себя гитару-нейлон и голос с гитарой, а сегодня хозяин микрофона прописал женский голос:
https://yadi.sk/d/ojT-Ap4K3SFKv8
Гитару и голос с гитарой надо подтянуть по уровню. Получился слабый сигнал на записи.
От самой Октавы остался корпус с вых. трансом и изменённая схема преда.

По сути- это очень глубокий апгрейд.



[Tom Home]

От самой Октавы остался корпус

а сам корпус никак не дорабатывали? а то поговаривают, что у этих миков корпус сильно свистит



[Sonic]

а сам корпус никак не дорабатывали? а то поговаривают, что у этих миков корпус сильно свистит

Он подзванивает. Но, у этого экземпляра нормально, т.к., как видно на фото, сетка у него мелкая и мягкая. Судя по родным электролитам, микрофон 1995-го г.в..
К тому же, кронштейн я сделал новый и капсюль поднял выше, чем стоял родной. Утеплять войлоком не стал по этому случаю.



[akaabd]

@Sonic, Прослушал женский вокал,ваше изделие звучит хорошо,если немного(-3,5дб) прибрать в районе 650гц то звучит очень близко к U89.



[Sonic]

@akaabd, спасибо!
Хозяин микрофона уже включил его в рабочий процесс.
Его примеры прописаны через преды с сатурацией. Она хорошо прослушивается.



[Tom Home]

да, я тоже при прослушивании не увидел огромной разницы в характере. У ноймана может побольше верха "воздуха"слегка совсем, а у ОктаваМод более выраженная середина в районе 1-1.3к. В целом, если не проводить детального спектрального и пр. анализов, они реально очень близки по звучание.



[Sonic]

да, я тоже при прослушивании не увидел огромной разницы в характере.

@Tom Home, у U89 ещё и схема преда гораздо сложнее (ГСТ и прочая) и качество элементной базы, в сравнении с одним КП307Б у МК-319.
