Его здесь больше нет. Его заблокировали на форуме далеко и, скорее всего, надолго.
В помощь Самоделкину. "Нерадивый" конденсаторный микрофон зазвучит лучше!
- Автор темы Павлунчик
- Дата начала
braunermicrophones
New Member
braunermicrophones
New Member
В воинах рождались технологии... Наплевательский нужно относится к критике других и идти вперёд, когда все против тебя))
Павла можно найти по следующей ссылке:
forum.vegalab.ru
Доработка бюджетного студийного конденсаторного микрофона или нестандартное схемное решение для стандарта фантома 48V, 6.8 кОм/6.8 кОм. - Страница 4
ВНИМАНИЕ! - Данная схема НЕ РАБОТАЕТ с трансформаторным входом. Таковой проектировалась изначально и сознательно. Вопросы о "пристройке транса" с ТС не обсуждаются. Хочу поделиться с интересующимися довольно своеобразным схемным решением преобразователя импеданса студийного конденсаторного...
forum.vegalab.ru
braunermicrophones
New Member
Спасибо вам)Павла можно найти по следующей ссылке:
Доработка бюджетного студийного конденсаторного микрофона или нестандартное схемное решение для стандарта фантома 48V, 6.8 кОм/6.8 кОм. - Страница 4
ВНИМАНИЕ! - Данная схема НЕ РАБОТАЕТ с трансформаторным входом. Таковой проектировалась изначально и сознательно. Вопросы о "пристройке транса" с ТС не обсуждаются. Хочу поделиться с интересующимися довольно своеобразным схемным решением преобразователя импеданса студийного конденсаторного...
-да он на вегалабе , в ветке предусилители
-тут можно поспорить , если бы я например наплевательски относился к критике ребят которые тестируют мои приборы
то наверное хрен бы чего вообще стоящего выпустил , одних цап уже шесть модификаций было , ацп восемь, про преампы вообще
страшно вспомнить , иногда в ремонт привозят истинные раритеты я открываю и думаю это в каком же году я такую фигню
делал и даже вспомнить не могу, недавно пультик 4мика+4 стерео линии привезли в ремонт их в середине 80х искра выпускала
под нашим присмотром , у меня глаза на лоб вылезли по всем законам давно уже сгнить был должен
Последнее редактирование:
braunermicrophones
New Member
Винтажный аппарат, не признак его старости и смерти)) Знаю польские искра компоненты использую часто))
Собрал для интереса схему с стандартным преобразователем на 1 транзисторе для поляризации капсюля. И при первом же сравнении у схемы Фин занчительно ниже уровень выходного сигнала, чем у той же shoeps или rode, гейн приходится выкручивать. Это сделано намеренно?
капсюль да, напряжение поляризации, судя по информации разработчика схемы с поляризацией, Станислава Климантова, около 60В. Мультиметром не измеряется. На стабилитроне 0В.
ну уж....схема-то стандартная, взятая с того же Shoeps, только вывернутая наизнанку: транзистор другой структуры и диоды перевернуты. Завтра на работе попробую с разными стабилитронами от 6,2 до 15 вольт, и вообще без него. Самому интересно.
Когда это её разработал? Почитайте повнимательнее.

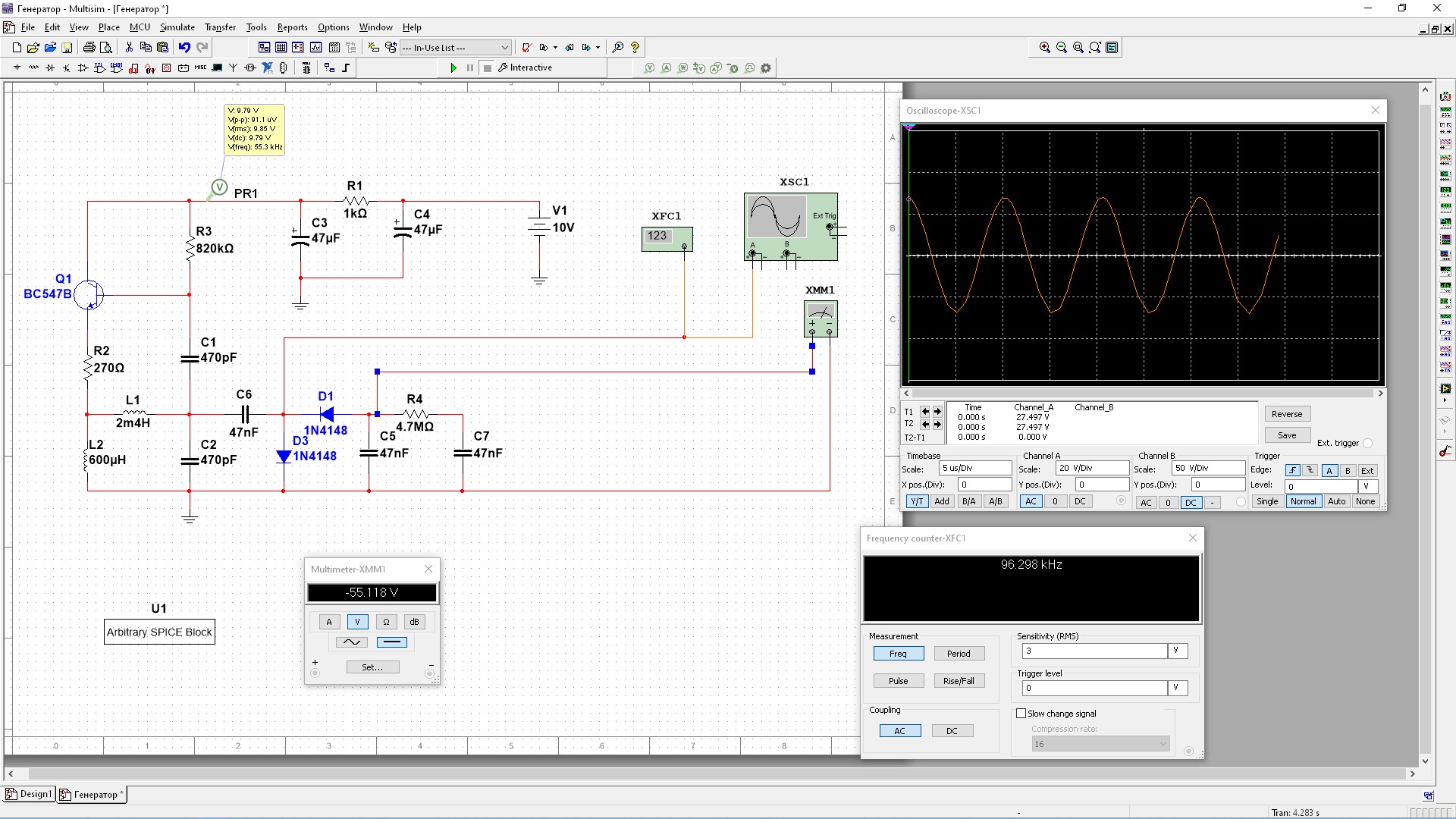

Собственно сама схема преобразователя.
Стабилитрон не показан, так как он показан на основной схеме

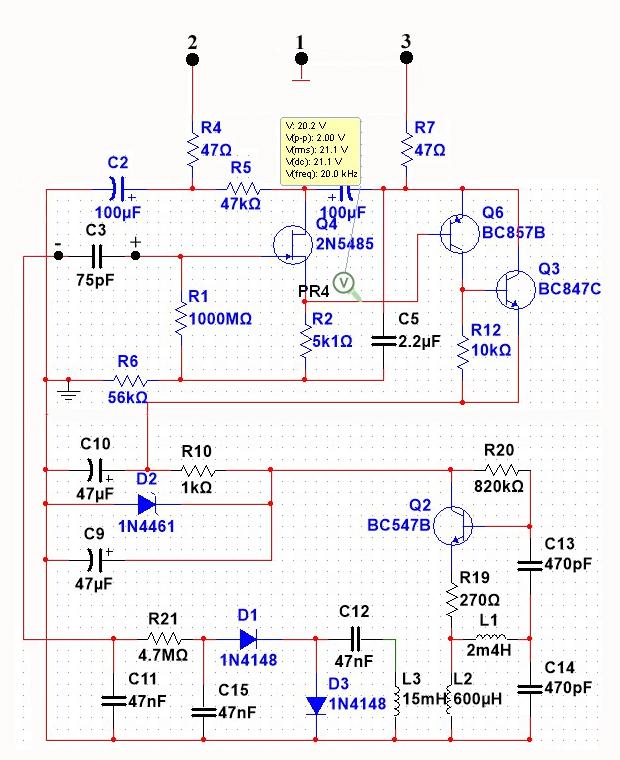

Нажимайте на посмотреть вложения. Там всё показано правильно. У меня собрано и работает почти год в трёх микрофонах.У меня сейчас собрано вот так. Схема в микрофоне обведена прямоугольником
Посмотреть вложение 183332
Параллельно C1 D1 подключен преобразователь напряжения поляризации. Причем на выходе оно отрицательное (складывается с напряжением на затворе)
По 24 В фантомного питания - это надо ещё поискать такое. Кстати подбором нижнего резистора искажения легко опускаются к прежнему уровню ( в симуляторе) .
grif66, посмотрел на вашей страничке в контакте схему, по которой вы собрали микрофон. Транзистор в преобразователе должен быть n-p-n. Конденсатор С10 27 пФ откуда ? И нет конденсатора параллельно L1. Да и другие номиналы...
Смотрите обсуждение преобразователя здесь на страничке:
rmmedia.ru
Смотрите обсуждение преобразователя здесь на страничке:
В помощь Самоделкину. "Нерадивый" конденсаторный микрофон зазвучит лучше!
Если кому-то интересно, сравнил две Октавы МК-519: первая - оригинальная схема, вторая - схема FIN от Павла. Туда же записал МК-105FIN и МК-102. Вот ссылка на архив: https://yadi.sk/d/ItR01jMPulfc9A Файл платы для Sprint-Layout выкладывал выше. Всё работает. Соберётесь делать - гигаомные...
rmmedia.ru
это схема с печатной платы Станислава, он фото выкладывал. Транзистор 3G это 857-й. В оригинальной схеме такого преобразователя действительно npn, и при обсуждении этой схемы с одним из повторивших ее и советовавших попробовать и сравнить, я тоже засомневался в правильности схемы преобразователя, но в ней все было именно так, как я разрисовал для себя перед сборкой.grif66, посмотрел на вашей страничке в контакте схему, по которой вы собрали микрофон. Транзистор в преобразователе должен быть n-p-n. Конденсатор С10 27 пФ откуда ? И нет конденсатора параллельно L1. Да и другие номиналы...
Смотрите обсуждение преобразователя здесь на страничке:
В помощь Самоделкину. "Нерадивый" конденсаторный микрофон зазвучит лучше!
Если кому-то интересно, сравнил две Октавы МК-519: первая - оригинальная схема, вторая - схема FIN от Павла. Туда же записал МК-105FIN и МК-102. Вот ссылка на архив: https://yadi.sk/d/ItR01jMPulfc9A Файл платы для Sprint-Layout выкладывал выше. Всё работает. Соберётесь делать - гигаомные...
Спасибо, буду завтра изучать.
p.s. Подскажите пожалуйста, зачем добавлены цепочки С5R10C4 и C6R11C7, или они только для эмуляции?
Последнее редактирование:
Понял, спасибо. Схему с преобразователем я уже нашел ночью). В ней только стабилитрон 6,8В 1N4461, а в схеме выше из мультисима 11В 1N4466. И добавилась индуктивность L3. Только мне кажется, что не хватает связи с точки C13,C14,L1 на C12L3?
Вложения
Давайте сначала определимся с упоминаемыми схемами преобразователей.
Я использовал типовое Ноймановское решение применявшееся во многих их микрофонах. Посты #1.215 #1.216, только изменил полярность на отрицательную, так как обкладка капсуля, подключенная к затвору полевика находится под его потенциалом примерно 20-25 В. Добавляем к нему -40-65 В (сколько выдержит капсуль без залипания во время работы или руководствуясь своим вкусом в звучании) с выхода преобразователя, в сумме получаем на капсуле 60-90 В.
Та, которую собирал Стас (в результате обсуждения тоже изменил полярность на отрицательную) и вы - приведена Павлунчиком в посте #1.214. Ничего про неё ни плохого ни хорошего сказать не могу не собирал.
L1 - базовая, от 14 - до 21 витка
L2 - эмиттерная, от 3 до 7 витков
L3 - 120 -150 витков
Намотаны последовательно. Начало следующей соединяется с концом предыдущей.
При намотке на кольцо, чтобы не повредить изоляцию провода, сначала наматывал фторопластовую пленку.
Потребляемый преобразователем ток примерно 0.5 мА. Остальной ток, протекающий по транзисторам эмиттерного повторителя (Шиклаи), течет через стабилитрон (пробовал TL431). Кстати в результате заменил стабилитрон на его транзисторный аналог - вывод коллектора n-p-n транзистора, соединяется с базой (анод) и сажается на землю. Эмиттер - катод. По фликер-шумам такое решение оказалось из имеющихся у меня в наличии деталей самым малошумным.
И ещё. Я применил смещение с делителя в истоке (С Павлунчиком очень долго спорили по этому поводу и каждый остался при своём мнении ) При этом не требуется 3 ГОм резистор и емкость конденсатора С5 может быть снижена на два-три порядка , т.е. это будет уже пленочный а не электролитический конденсатор. Разницу ни в звуке ни по измерениям в сравнении с вариантом FIN я не увидел и не услышал.
Я использовал типовое Ноймановское решение применявшееся во многих их микрофонах. Посты #1.215 #1.216, только изменил полярность на отрицательную, так как обкладка капсуля, подключенная к затвору полевика находится под его потенциалом примерно 20-25 В. Добавляем к нему -40-65 В (сколько выдержит капсуль без залипания во время работы или руководствуясь своим вкусом в звучании) с выхода преобразователя, в сумме получаем на капсуле 60-90 В.
Та, которую собирал Стас (в результате обсуждения тоже изменил полярность на отрицательную) и вы - приведена Павлунчиком в посте #1.214. Ничего про неё ни плохого ни хорошего сказать не могу не собирал.

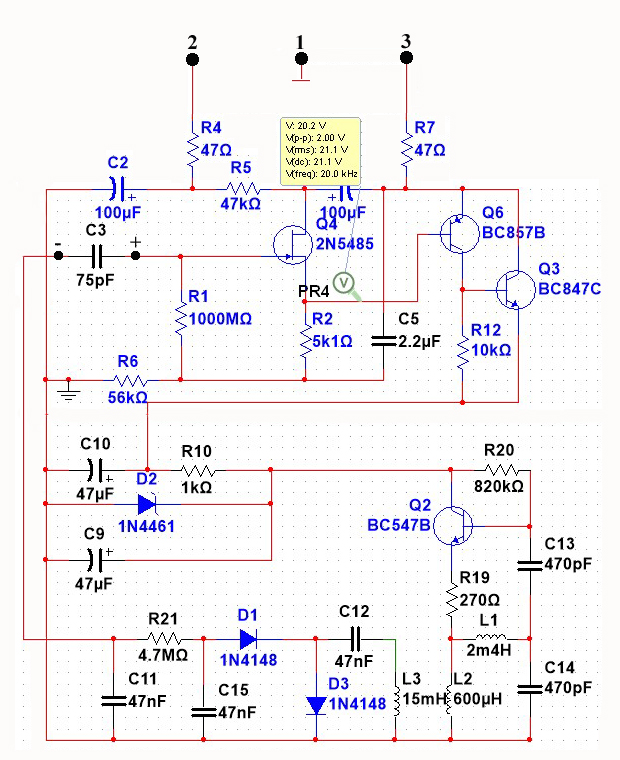

L1,L2,L3 на схеме из поста 1370 - да, трансформатор. Мотал и на колечке и на сердечниках от энергосберегаек и ещё на чем-то уже не помню.
L1 - базовая, от 14 - до 21 витка
L2 - эмиттерная, от 3 до 7 витков
L3 - 120 -150 витков
Намотаны последовательно. Начало следующей соединяется с концом предыдущей.
При намотке на кольцо, чтобы не повредить изоляцию провода, сначала наматывал фторопластовую пленку.
Потребляемый преобразователем ток примерно 0.5 мА. Остальной ток, протекающий по транзисторам эмиттерного повторителя (Шиклаи), течет через стабилитрон (пробовал TL431). Кстати в результате заменил стабилитрон на его транзисторный аналог - вывод коллектора n-p-n транзистора, соединяется с базой (анод) и сажается на землю. Эмиттер - катод. По фликер-шумам такое решение оказалось из имеющихся у меня в наличии деталей самым малошумным.
И ещё. Я применил смещение с делителя в истоке (С Павлунчиком очень долго спорили по этому поводу и каждый остался при своём мнении
) При этом не требуется 3 ГОм резистор и емкость конденсатора С5 может быть снижена на два-три порядка , т.е. это будет уже пленочный а не электролитический конденсатор. Разницу ни в звуке ни по измерениям в сравнении с вариантом FIN я не увидел и не услышал.
Последнее редактирование:
Благодарю за развернутый ответ. Схема преобразователя, на котором я споткнулся, используется так же во многих микрофонах (Shoeps, MXL, Rode, да и в китайцах), npn транзистор, разница лишь в номиналах некоторых элементов, но в целом она везде одинаковая. Схему, которую использовали Вы, я видел у Gefell MT71S, только там обмотки на одном сердечнике нарисованы, а у Вас как отдельные индуктивности, это меня и смутило.
Вечером перепаяю транзистор на 847-й, хочется уже пощупать, что за схема такая, что о ней столько пишут. А потом попробую Ваш вариант. Если преобразователь позволяет дать на капсюль до 90В, то она может быть интересна при работе с капсюлем С12.
Вечером перепаяю транзистор на 847-й, хочется уже пощупать, что за схема такая, что о ней столько пишут. А потом попробую Ваш вариант. Если преобразователь позволяет дать на капсюль до 90В, то она может быть интересна при работе с капсюлем С12.
Друзья, ткните носом пожалуйста, какую схемку с питанием от фантома 48В

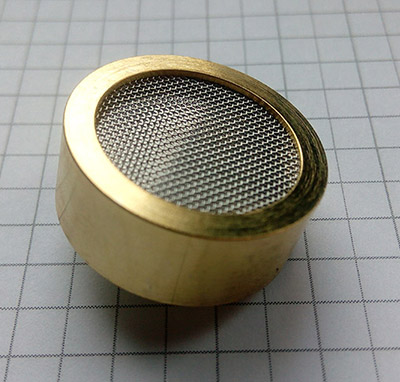

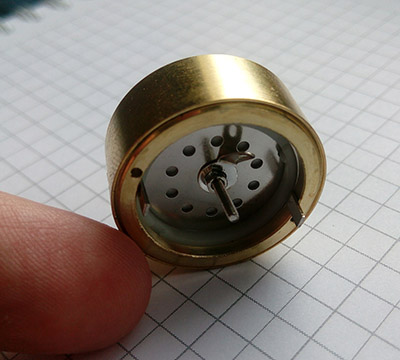

лучше собрать вот к такому электретному капсюлю 25мм:
Я так понимаю напряжение поляризации на него подавать не надо? Вроде как это сам капсюль, полевого транзистора
в нём не установлено.
лучше собрать вот к такому электретному капсюлю 25мм:
Я так понимаю напряжение поляризации на него подавать не надо? Вроде как это сам капсюль, полевого транзистора
в нём не установлено.
Стандартная схема из MXL, Nady, Behr и др. В звук не гадит- частота за 40кГц (точно не помню). Хороша своей компактностью за счёт того, что дроссели там не на сердечниках, а в виде выводных резисторов на 0.25-0.5Вт. Если собирать на СМД- компонентах, то вообще будет миниатюрной.
Для этого капсюля схема без поляризации. Берите последнюю модификацию с плавным запуском (диод добавлен)
