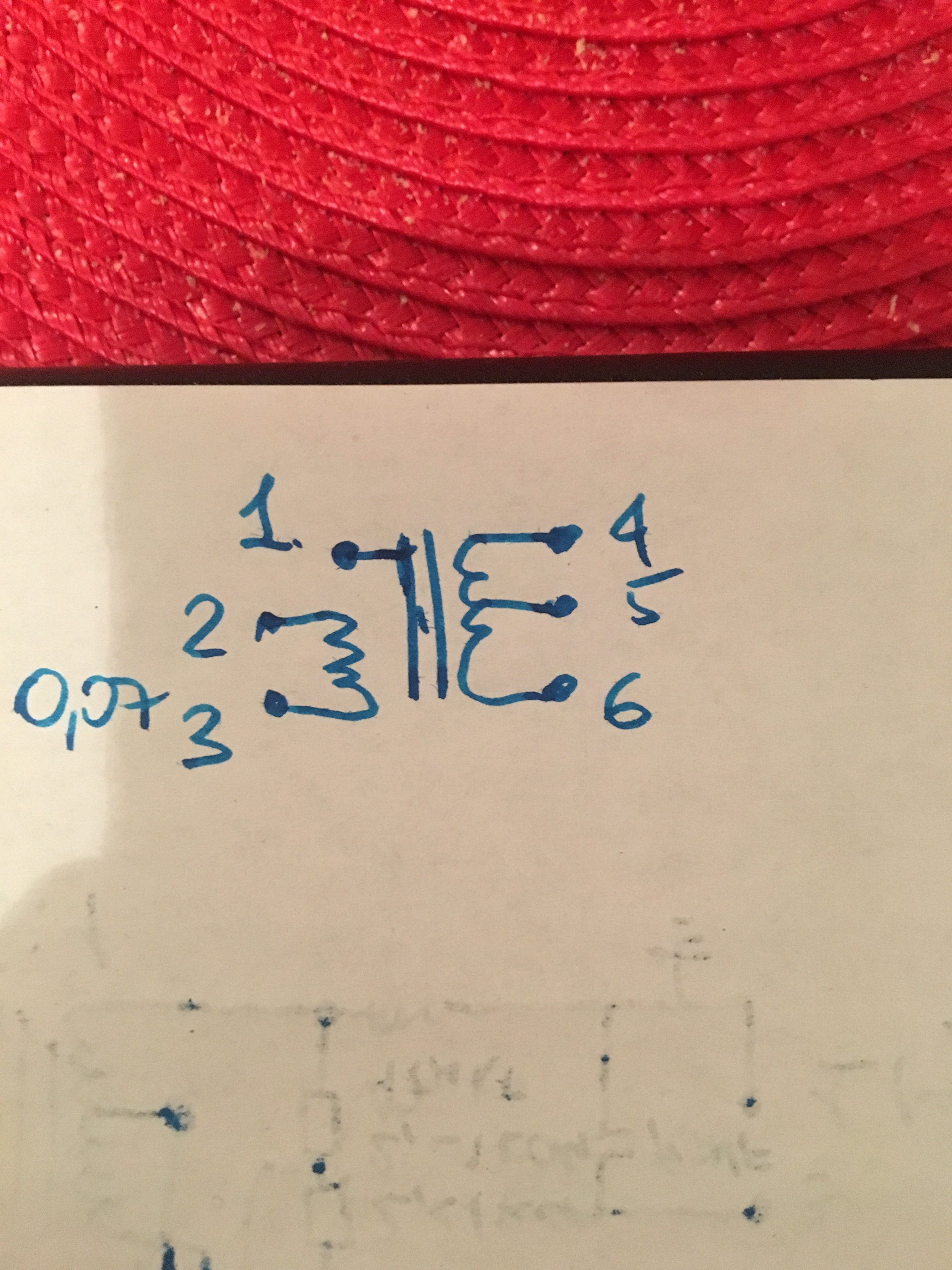

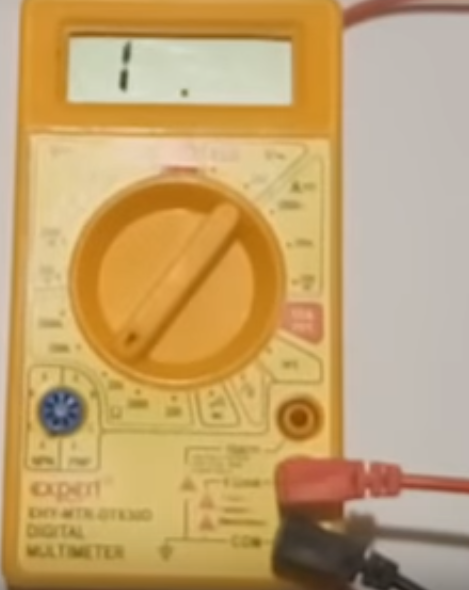

Вот так можете подключить щупы и установить переключатель мультиметра в положение 20 кОм? (фото 1)

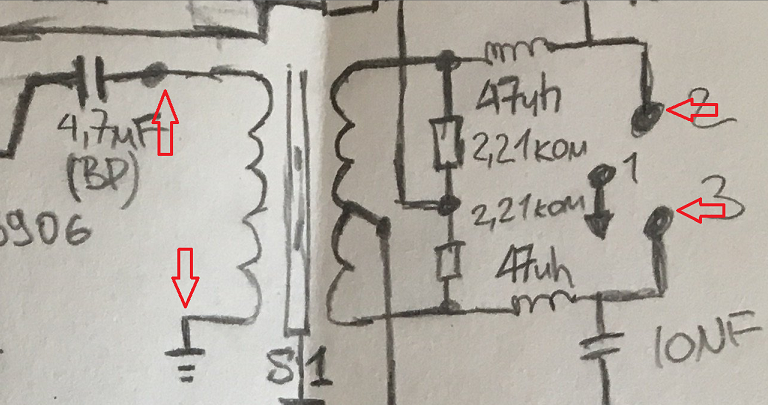

А потом - отключив микрофон - измерьте в точках (отмечены стрелками на втором рисунке). Сначала первичную обмотку (слева), затем вторичную (справа).
Сколько показывает мультиметр - левая на схеме обмотка?
Правая?
----------------------
Предварительно измерьте сопротивление обычного резистора 1 - 15 кОм. Точно показывает тестер или нет...
Вы можете (ради экперимента и здравого смысла) - включить трансформатор правильно? (Ну хоть один раз). Послушаем фон 50 Гц, шум, звучание и т.п.
Если конечно у трансформатора есть средний вывод на обмотке 0.07.
Последнее редактирование:
подключить правильно ето поменять местами или отдельно випаять и пропустить через него сигнал?
Паследняя запись имеет 50гц, в районе -78дб
Я готов сделать все правильно)
4 и 6 сделать со стороны транзистора.
2 и 3 сделать со стороны ВЫХОДА.
Два выходных сопротивления по 2,21 кОм заменить по 1кОм и питание капсюля взять из точки между этими резисторами.
Завтра к обеду сделаю, результат скину
[automerge]1595186941[/automerge]
А почему 1 ком? Можна оставить 2,2?
Оставьте 2,21...

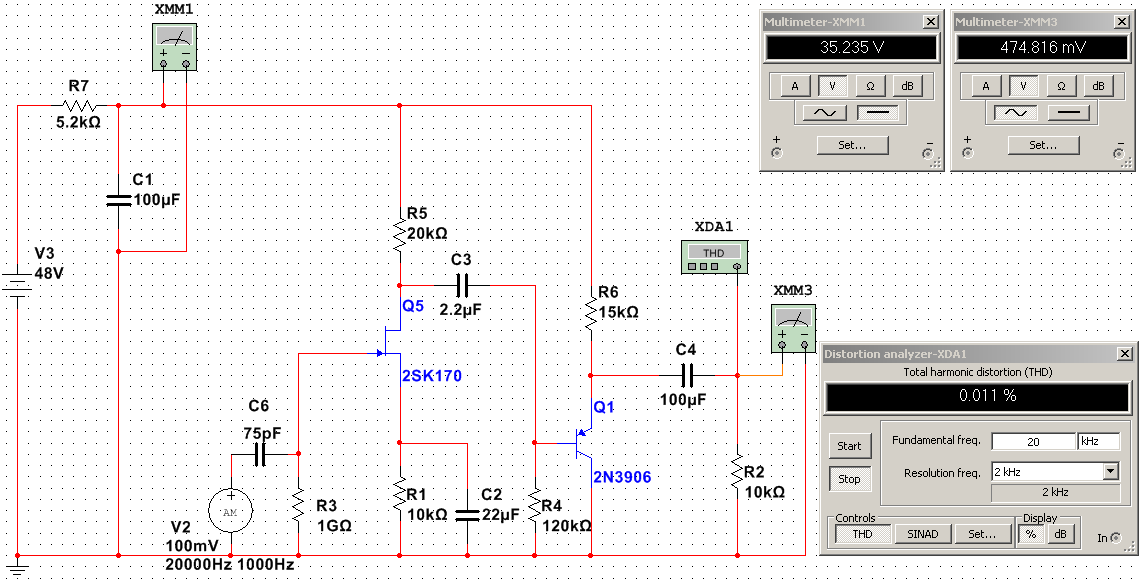

Тогда не торопитесь, найдите резисторы согласно схеме (ниже). Смотрите резисторы на транзисторах, остальное на схеме только для теста в эмуляторе. Приблизительного...
Иначе на капсюле совсем маленькое напряжение будет. А так прибавится до 35V. И стабилитрон уберите, лучше добавьте ёмкость по питанию (у Вас стоит 4,7 мкФ) - поставьте 100 мкФ на 50V (полярность не перепутайте).
Уровень звука снизится, надо будет добавлять усиление на карточке.
На мембрану пойдёт уже не 30 вольт, а ещё меньше. 30 Вольт совсем мало, шум заметен, а с 23 Вольт будет ещё хуже. По этому и прошу изменить резисторы согласно схеме, удалить стабилитрон и увеличить ёмкость фильтрующего конденсатора.
Но сначала - да - поменяйте местами обмотки, как положено. Только не удивляйтесь прибавлению шума.
Оставьте 10-20 мкФ... Задувания лечатся навесным поп фильтром и нормальной дистанцией до микрофона. Рот ближе 15 см от студийника это уже идиотизм.
Я стараюсь держать растояни чуть больше ладони (от края пальца до начала изгиба)
Вот видите. С каждым часом Ваши знания становятся всё дороже
Благодаря этой теме, (следил за ней с начала) я и решил усовершенствует схему которая у меня была, а изначала у меня был только полевий транзистор и трансформатор) https://www.neumann.com/homestudio/...Circuit-Peus+1200x800.jpg?sh=2301b80e82e21512 и мне на рмэ бабфейс и 30дб гейна хватало счастья) но булы сомнения что это только пол схемы) начал паралельно копать)
Но если поменяю местами уже точки не будет между обмотками?
У Вас трансформатор не микрофонный. Придётся всё питать из точки между резисторами.
По этому и предложил Вам применить другие резисторы на транзисторах, убрать стабилитрон и в 20 раз увеличить ёмкость конденсатора по питанию. Так у Вас пойдёт на капсюль 35 вольт. Хотя и это крайне мало для нормального звука.
А что если на транс дать только 2,4ком - одним транзистором и взять питания со второго контакта?
Какой трансформатор? 7:1? Как по Вашей ссылке?
Схема не самая плохая но цена трансформатора не соответствует качеству звука.
У меня был транс от октавы, там вроде 6,5:1 но я случайно оборвал провод) нашол то что сейчас есть(купил два)Какой трансформатор? 7:1? Как по Вашей ссылке?
Схема не самая плохая но цена трансформатора не соответствует качеству звука.
Итак, поставил трансформатор правильно и результаты такие, получил горб с 20 герц около -56дб и плавным низом, количество шума было не сильно большое по сравнению с басами) фон 50гц был около -65дб, еще получил очень слабый сигнал. На транзистор 3906 поставил 100ком. Результатом не доволный
вернул транс в неправильную сторону ну и бог с ним, делает по крайней мере) на транзистор вернул 49,9ком... поэтому имею такой вопрос, так как не знаю, если транс подключен наоборот что он дает мне в этой схеме по вашему мнению, кроме как увеличения напряжение?
Я готов, еще взяться за новую схему и экспериментировать как практик. На борту имею 3918, sk170, sk117, 2n5870 в запасе есть еще один 1гом, есть пленка 1мкф jantzen audio, wima, dale, nichicon.
Или может мне не лезть в эти дебры и гордиться тем что есть?
вернул транс в неправильную сторону ну и бог с ним, делает по крайней мере) на транзистор вернул 49,9ком... поэтому имею такой вопрос, так как не знаю, если транс подключен наоборот что он дает мне в этой схеме по вашему мнению, кроме как увеличения напряжение?
Я готов, еще взяться за новую схему и экспериментировать как практик. На борту имею 3918, sk170, sk117, 2n5870 в запасе есть еще один 1гом, есть пленка 1мкф jantzen audio, wima, dale, nichicon.
Или может мне не лезть в эти дебры и гордиться тем что есть?
У большинства студийных микрофонов "очень слабый сигнал" по сравнению с Вашим повышающим трансформатором.
Вставьте трансформатор "шиворот-навыворот" в ЛЮБОЙ подобный микрофон и получите грязный громкий звук.
Древний известный факт.
Только почему-то никто не ставит в студийные конденсаторные микрофоны повышающие трансформаторы.
Собирают схему с усилением (грубо говоря) - ПЯТЬ, а затем трансформируют 5:1 получая общий коэффициент усиления ЕДИНИЦА, а не ДЕСЯТЬ-ДВАДЦАТЬ, как у Вас. Дальше усиливает звуковая карта - хоть в 1000 раз.
Различные проблемы которые у Вас получились после включения трансформатора правильно - не связаны с включением трансформатора правильно. Проблемы идут от схемы, режимов и общего монтажа.
Последнее редактирование:
Не-е-т...
Перед нами живой пример "теории" - : "громче - значит лучше".Человека далёкого от глубокой практики и оценивающего звук по "громче-тише" крайне нелегко убедить в обратном.
Подал на капсюль 23-30V (вместо 60V), усилил в 4-5 раз транзистором и грязно трансформировал ЕЩЁ в ПЯТЬ раз . "Хорошо"!
Затем включил трансформатор верно и жутко испугался
20 РАЗ превратились В ОДИН РАЗ + неимоверная недостача напряжения поляризации на капсюле. Я бы сам тут пошёл на попятную на заре своей юности
