Да. У меня каждый ящик по 3 ряда, 104 hp. Штеффен предлагал сделать уже 1-ый и 3-й ряд, я не согласился. Редко у кого видел, что платы утоплены. Сама плата, плюс крепеж - 2 см.

Последнее редактирование:

sunet

Victor Buruiana, 1959
18 Июл 2005
12.078
6.372
113
64
Chisinau, Moldova
Назрел очередной вопрос. Если с МИДИ идет CV в диапазоне 0-5В и отношение на входе VCO 1В на октаву, то как получается 9-10 октав получаемых на некоторых VCO ? Вроде больше 5-ти октав не получается... где я ошибаюсь?


baloo

Distor-Dreamer
19 Июн 2011
8.743
5.575
113
Ekaterinburg
на каких VCO?
обычно это все таки
Implementation / NoteA1A2A3B3C4D4E4A4A5
Volts/octave (V)1.0002.0003.0003.1673.2503.4173.5834.0005.000

  • Like
Реакции: sunet

temaniak

Well-Known Member
3 Июн 2008
1.169
871
113
Владимир
Лучше делать модули компактнее.
Назрел очередной вопрос. Если с МИДИ идет CV в диапазоне 0-5В и отношение на входе VCO 1В на октаву, то как получается 9-10 октав получаемых на некоторых VCO ? Вроде больше 5-ти октав не получается... где я ошибаюсь?
Все зависит от конвертера. Он может работать на -5/0+5, 0-+5, 0-+10, 0-+8.

  • Like
Реакции: sunet и baloo

temaniak

Well-Known Member
3 Июн 2008
1.169
871
113
Владимир
Згачит VCO могут быть разными по принимаемому CV?
Аналоговые вцо, как правило, понимают и плюс и минус. Грубо говоря, настроен он у вас на на С третьей октавы, а миди конвертер биполярный. Значит будет относительно этой настройки выше или ниже питчить.
Некоторые цифровые оски не понимают минус на питч, соотвественно их нужно настраивать с учетом того, что показатель питча при настройке будет самой низкой нотой в диапозоне. И вот тут порой получается, что если конвертер биполярный, то на них больше 5 октав взять не сможем.

  • Like
Реакции: sunet

sunet

Victor Buruiana, 1959
18 Июл 2005
12.078
6.372
113
64
Chisinau, Moldova
Теперь ясно. Значит конвертер по идее должен иметь переключатель - либо -5...+5, либо 0...10. А имеют? В клавишах вроде Артурии есть? В принципе можно сместить суммируя 5В отдельным модулем...


sunet

Victor Buruiana, 1959
18 Июл 2005
12.078
6.372
113
64
Chisinau, Moldova
Получил вот такие разъемчики.
https://www.aliexpress.com/snapshot/0.html?spm=a2g0s.buyer_leave_review.0.0.2bea6c1bMfnFL7&orderId=8005665077057281&productId=32850449712

Очень доволен. На концах выводов петельки для пайки проводов. Если петельки отрезать кусачками, получается вывод длиной 3 мм, т.е. достаточный для печатной платы под отверстие диаметром 1,5 мм. Один вывод top, второй ring, причем второй можно использовать как землю, если джек моно. Если очень хочется, можно все разъемы спаять по земле луженкой (третий вывод у резьбы) и потом соединить с шиной земли на плате. Главное приемущество - цена. А вообще разъем очень симпатично, качественно выглядит.


sunet

Victor Buruiana, 1959
18 Июл 2005
12.078
6.372
113
64
Chisinau, Moldova
Прямо наваждение какое-то! Столько лет заказываю все с Али. Из сотен послыок не пришла за все время всего пара... а теперь заказал с десяток посылок со всеми комплектующими для модуляров, всякие микросхемы, терморезисторы и пр. и за три месяца не дошли большинство из них и главное ни одного пакета с LM13700, основой всего... как будто все это поддерживает мои сомнения в занятии этой темой... я не суеверен, но такого у меня еще не было!


baloo

Distor-Dreamer
19 Июн 2011
8.743
5.575
113
Ekaterinburg
сейчас посылки встали колом, лунный новый год до 10 февраля, проблемы логистики глобальные у Китая на фоне короновируса


sunet

Victor Buruiana, 1959
18 Июл 2005
12.078
6.372
113
64
Chisinau, Moldova
Да, возможно, но заказаны то они три месяца назад... Кстати читал статью китайского медика о том что история с вирусом раздута искусственно. что дает огромную прибыль фармацевтическим компаниям, как уже было не раз... вроде в Китае такого психоза нет, ибо на самом деле смертность не больше чем от обычного гриппа.


Kazimir6091

Well-Known Member
1 Дек 2017
3.217
2.948
113
56
Наверное, сюда правильнее будет, нежели в профильную размещать.

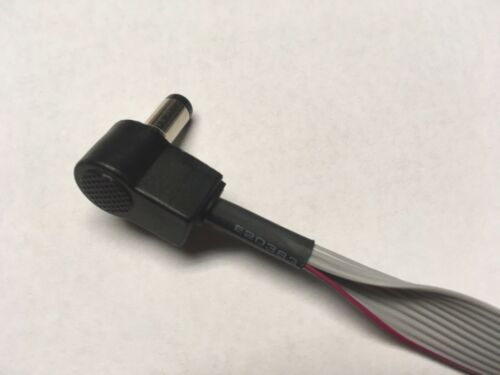

Есть такой "адаптер" еврорэк-0кост
Никак в толк не возьму, где он 15 В берет?

175422


sunet

Victor Buruiana, 1959
18 Июл 2005
12.078
6.372
113
64
Chisinau, Moldova
Размеры панелей для модулей невелики, всегда меньше чем А4... никто не пробвал делать надписи на панелях методом ЛУТ ?
