Все, с клэпом разобрался. Дохлый AN6912, заменил на первое что попалось под руку, т.е. на LM339 и все норм заработало. Буду продолжать поиски нормального старого чипа.

-- По 20 лет стоят - нет проблем.
А во ПЛОСКИЙ вывод- да в КРУГЛУЮ дырку???? :p

Наводит на какие-то весьма... мнэ.... странные мысли.... :rolleyes:

Long написал(а):
-- По 20 лет стоят - нет проблем.
А во ПЛОСКИЙ вывод- да в КРУГЛУЮ дырку???? :p
Нажмите для раскрытия...

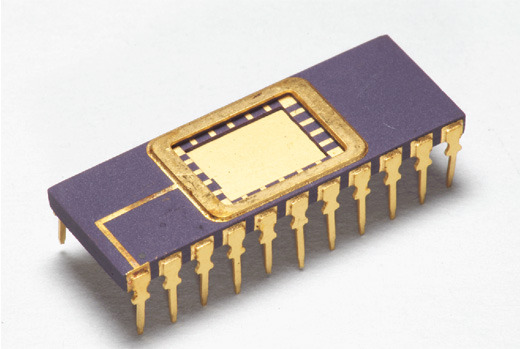

логика не так работает. если в одном случае простояло 20 лет, то это не надежный контакт, а просто удача. ножевые это вообще шлак исключительно для разработчиков устройства на время отладки. по работе приходилось довольно много иметь делов с устройствами, которым по 5-10 лет и которые за это время ни разу не выносились на улицу даже. хотя если золоченую керамику ставить, то может и норм. 1973_d.jpg
я вообще не понимаю любовь самодельщиков к кроваткам. ручной оловоотсос стоит копейки, как и бокорезы. если схема не совсем треш, то микросхемы сейчас вообще не отказывают, зачем использовать заведомо менее надежные методы?

  • Like
Реакции: General Dead
-- mrf, я вообще-то написал уже:
Long написал(а):
По 20 лет стоят - нет проблем
Нажмите для раскрытия...
Ни единой панельки за всё время не отказало.
А вот сожжённые юзерами микросхемы не такая уж и редкость, кстати.

P.S. Кстати - "для разработчиков устройства на время отладки", вообще-то, совсем другие панельки применяются.

подскажите под шумок
нужны керамические конденсаторы
https://ru.mouser.com/ProductDetail/KEMET/C0603C470J5GAC?qs=/ha2pyFadug%2b3dMTfDUbicW9P8QmfXiwkz8gLFGyyo3kx5E0OlsoJQ==
но поставка 50 недель. начал искать аналоги - на многих сайтах типа Tayda таких нет,
на самом маузере есть аналоги - но с иной серией (у оригинала нужного серия SMD Comm C0G, а у иных вариантов к примеру при всех идентичных параметрах - смущает серия - CGJ, GCM.. еще и классификация дополнительно указана AEC-Q200 у аналогов)
Насколько применимы эти аналоги?
вот список по нужной детали, интересует с адекватными сроками, точнее артикул маузера - 80-C0603C470J5GAC, деталь C0603 C0G/NP0

тут все варианты
https://ru.mouser.com/Passive-Compo...0x6frZ1yx4avvZ1yzmou6Z1yxbokaZ1y96om7Z1z0wuod

ps: или я жестоко туплю, и текст на маузере "Пожалуйста, обратите внимание на длительное время выполнения заказа." означает срок выполнения доставки доп объема, помимо указанного на сайте?)))

Последнее редактирование:
mrf написал(а):
в екб промэлектроника же
Нажмите для раскрытия...
ага ток везде минимум 300 / 500 / 1000 а мне одну ))
застрял я в поисках 2SK30 тошибы (2sk30a / 2sk30atm) для Arp Odyssey VCO, есть на ибеях непонятный Китай (k30a), нашел пока только тут
https://www.reichelt.de/transistor-2sk-30-2sk-30-p2181.html?&trstct=pos_0
аналоги ищут многие

Последнее редактирование:
Сейчас оригинал можно найти только на ИнДжапане. Ебай, Али, ЮТСорц и прочие торгуют непонятной перемаркированной хренью. Параметры до 2-3 раз отличаются. Хотя есть шанс 1/10 купить нормальные компоненты.
Правильный тошибовский транзистор выглядит так
https://injapan.ru/auction/n326878661.html
Обрати внимание на вертикальную маркировку. Весь левак с горизонтальной.
И ваще, @baloo, стучись в личку, будет те и белка, будет и свисток. Ну т.е. гнезда и транзистор.

  • Like
Реакции: baloo
@papaZooZoo, покупать микросхемы в кЕтае - это лотерея. Лучше не надо.
Сейчас Техас официально в рашу не поставляется, но на рынках его много.
Закупаются в китае, брака - просто НАВАЛОМ, да и перемаркированных море...
Лучше закупайтесь на маузере и прочем такого же плана, там 100% нормальных.

  • Like
Реакции: кактус
Дык я про что и пишу:
Ебай, Али, ЮТСорц и прочие - накуй
ИнДжапан - можно брать если понимаешь что ищешь

Такую Тошибу на маузере не взять, давно снята с производства.

  • Like
Реакции: baloo
В том и проблема что на маузере и в прочих местах пусто. Люди давно ищут для педалей и синтов их. И тут вопрос что продают немцы по ссылке выше, неужели китай?

Был бы норм, была бы маркировка. Знающие люди на нее смотрят в первую очередь.
И да, в германии еще и турки живут ;)

uote="baloo, post: 2330095, member: 78658"]вопрос что продают немцы по ссылке[/quote]

-- Всё что угодно.
Кстати, их ещё делали НЕК, Панасоник, Санио, Хитачи.

@baloo, закиньте сюда кусок схемы с этим транзистором.
С вероятностью 99% можно заменить очень многим.

baloo написал(а):
везде минимум 300 / 500 / 1000 а мне одну
Нажмите для раскрытия...

-- Это Вас по неопытности смущает... :) На самом деле - их там просто НЕТ. Вообще.
Вот РОЗНИЦА в Чип-Дип: https://www.chipdip.ru/product/grm1885c2a470ga01d
А вгот магазин у вас: https://www.chipdip.ru/shops/yekaterinburg-lenina-48

Long написал(а):
-- По 20 лет стоят - нет проблем.
А во ПЛОСКИЙ вывод- да в КРУГЛУЮ дырку????
Нажмите для раскрытия...
микросхемы в панельках это зачастую первый источник проблем в промавтоматике, наряду с дохлыми электролитами. Ну и сам я когда то давно по бедности применял ножевые панельки, после нескольких всунь-вынь ножевой контакт портил пайку, образовывался неконтакт.

General Dead написал(а):
микросхемы в панельках это зачастую первый источник проблем в промавтоматике
Нажмите для раскрытия...

-- Ну, это другой уровень тяжёлых условий...
В нашей звукотехнике - это последний источник проблем (первый - сами юзеры).

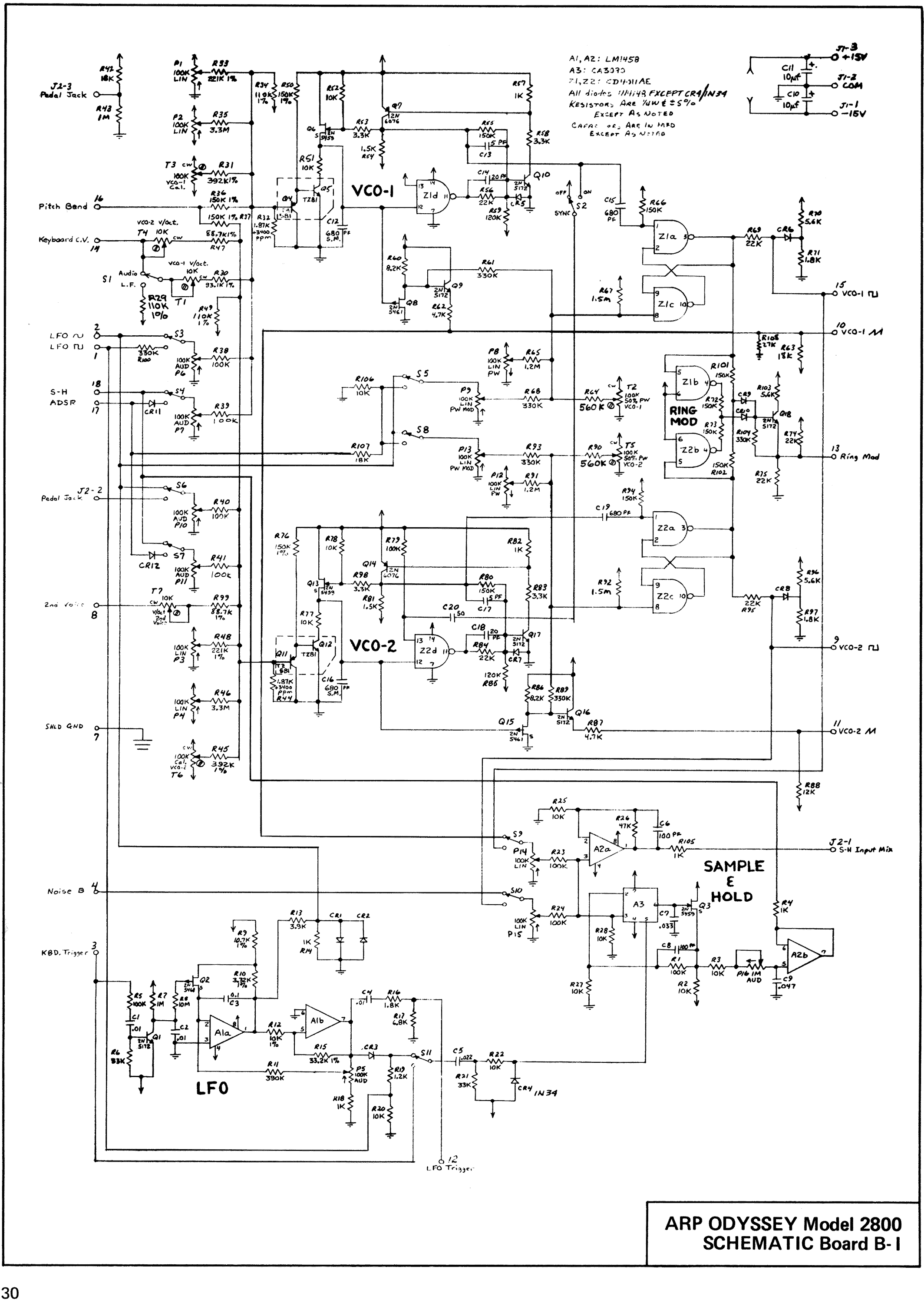

-- baloo, где Q3 - посмотрите, что стоит в родной схеме.
В остальных местах - вообще по большому счёту - пофиг, что ставить.
Подобрать с подходящим напряжение отсечки, да и всё.
Скорее всего, у автора просто их завалялась со старых времён куча, вот и поставил, что было под рукой!

  • Like
Реакции: podushkin
Какой то он не серьезный на сегодня за свои деньги) есть альтернативы

Пс: подскажите ещё нубу, если резистор 0.6вт 1.2Мом не находится а в схеме есть и 1.0 и 1.5Мом, заменить 1.2 возможно чем то соседним? Может на 0.5вт или 1?

-- А что - в школу на арифметику никто не ходил? :oops: Закон Ома - в гробу видели? :p
Чтобы на сопротивлении в 1,2 мегома выделилось 0,6 ватта - нужно, чтобы напряжение
на концах этого сопротивления было больше 900 вольт!

Для мощности сопротивления в 0,00625 ватт - нужно уже поменьше, всего 90 вольт. :confused:
Но что-то мне подсказывает, что и 90 вольт - таки нету в синтезаторе...

  • Like
Реакции: Acort
Ну у многих сайтов тем не менее есть 0.6mW разделы, что в том немецком что в чипдипе. Смотрел даташит - указано 250в, но в магазинах везде приписывают 350в. Вообщем видно что путаница. И поиск на 600W выдаёт в основном этот бренд, нет они есть и на маузере отдельным разделом категории.. просто все номиналы есть а 1.2 нет. Хорошо если это опечатка создавшая разделы по классификации ватт, то буду заменять на 500, если же нет, умом понимаю что чет не то)

Вот он, в даташите указана серия 0.4, 0.6 W
https://ru.mouser.com/ProductDetail/Yageo/MF0207FTE52-1M?qs=sGAEpiMZZMuoocfCme37cmwoqgYDoGmv
