просто плата универсальная для разного типа модулей, как кузова для авто - хз, я не понял

Х.з., нужно мануалы листать, у производителей спрашивать. Похоже так делается для возможности их (вероятного) расширения.



[901]

Kazimir6091

Поздравляю с приобретением! Теперь вы в секте.



[Kazimir6091]

о май год миди, что ли?
какой нежданчик..
интересно, как его готовить



[temaniak]

На пистонхонде это разъем для программатора, дабы заливать новые прошивки. Рекомендую заказать его с какого нибудь али. Pickit 3 или 4. Не дорогой (если не родной брать).
Юсб на квадраксе тоже, скорее всего для прошивок и отладок.



[baloo]

сть смысл искать оригинал или проще вывести нафиг сзади проводами?

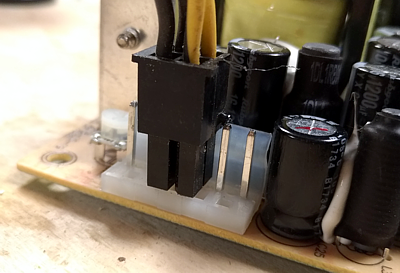

да как угодно, в чипдипе эти разъемы - копеечные обычно всегда в наличии. в разъем суется проводок и все. по сути плаг-н-плей)))
что на 2 пина что тот большой. я купил разъемы и кабель в них подсунул, проблем ноль) работы на пару минут.
если хочется - можно и паяльником снизу подпаяться.. но на разъемах удобнее. контакты все подписаны на плате должны быть, но если вдруг нет - https://www.meanwell-web.com/content/files/pdfs/productPdfs/MW/PT-65/PT-65-spec.pdf
тут прономерованы контакты CN1, CN2 разъемов.
Я выше давал картинку - как подвести контакты на выключатель для БП и питалово 220, и собственно пины к pt65b

Спойлер: как подключить

разъем под питание и вкл-выкл. тоже продается в радиодеталях.
я только кнопку извлек и поставил ее аналог с лампочкой чтоб светился выключатель при включении.

Жаль что в Бехра не лезет по размерам. Прийдется сколхозить бокс, в него же подачу 220 эту вкорячить, а из него сопли в 4 жилы. можно папа-мама на том же самом разъеме.

Вроде на глаз 3,96, но бывают и на 5 мм и вроде и другие.

я взял в магазине сразу пару соседних размеров, честно не помню какой точно из них подошел. если надо будет смогу замерить шаг. но они 2х типов всего, сложно ошибиться, на 2х контактном в 2 раза больше шаг.

пока то, что в мануале не увидел, только догадываться остается

В GRIDS - это дополнительный порт-миди для выноса в кастом панельку.

The pin marked “TO FPGA” goes to Grids’ MIDI input pin ; while the +5V and GND points are connected to these pins on Grids.
MIDI implementation matches the trigger implementation, with RESET = MIDI START and CLOCK = MIDI CLOCK.

RX, TX и прочее обычно это порты для прошивки микроконтроллеров. нужен программатор и сама прошивка, но в готовом же все залито, если только ставить альтернативные или обновленные прошивки...
Но могут паралелльно использоваться для прочих нужд как в данном примере.



[baloo]

Да... еще по этому порту Midi в GRIDS..
есть альтернативная прошивка для прибора - MidiGrids. Это ровно та же самая прошивка оригинальная, но только уже не вводит а выводит МИДИ, народ пользует для запуска по миди внешних драм машинок и сэмплеров немодулярных. Почитал народ оч угорает подключая конкретно Elektron Digitakt.

https://midisizer.files.wordpress.com/2018/10/midigrids_100.zip

Вообще MI - полны сюрпризов.. в некоторых модулях есть Easter Eggs))
отличные мега прошивки придуманы сторонние от Parasites- Clouds, Frames, Warps, Tides.. сохранены оригинальные возможности и допом куча новых плюшек!

Warps Parasite

Mutable Module	Name of alternative firmware	Versions	Download	Manual or documentation
Braids	Bees-in-the-Trees	4.1	here	here
Clouds	Parasites	1.41	here	here
Peaks	Dead Man's Catch	v0.7-beta	here	here
Frames	Parasite	v1.21	here	here
Tides	Parasite	v1.0	here	here
Tides	Sheep	v0.9	here	here
Warps	Parasite	v0.9	here	here
Branches	Twigs	v1.0.1	here	here

заливка прошивок у оригинальных МИ модулей - возможна как программатором, так и воспризведением wav файла прошивки в порт CV по инструкции модуля.



[baloo]

Из незаслуженно списанных сегодня - Peaks, Clouds. Благо куча клонов есть на рынке



[Kazimir6091]

все круто!
но прошивки точно не про меня
в обозримом будущем, во всяком случае, в нем еще точно есть куда двигаться))



[baloo]

да прошивки ставятся легко (play вавки аудиопотоком сразу в модуль по cv), и тупо расширяют режимы)
для понимания, в нижней строке - выделен выбор категории META-Mode, оригинальной прошивки, остальное новье жирнючее))

вот примеры новых режимов



[Kazimir6091]

Из незаслуженно списанных сегодня - Peaks, Clouds.

это да, странное решение, учитывая популярность этих модулей
знай себе, клепай проверенное

Благо куча клонов есть на рынке

клоны не такие радостные, в мутаблах что-то неуловимо волшебное общущается
новичку так вовсе заходит со свистом
надеюсь, сегодня что-то запущу, пусть на коленке

------------
жаль, на Warps и Rings у меня уже ни сил ни средств не хватило
а еще ведь и конвертер нужен - битстеп не вариант



[baloo]

клоны не такие радостные, в мутаблах что-то неуловимо волшебное общущается

Это все эстетика) есть модули клоны с оригинальными панелями с инверсией просто в черный цвет.
МИ - это софт, открытый софт) И клоны ничем не отличаются кроме дизайна панелек. Главное - что автор не против, а только ЗА развитие клонов (с указанием авторства на платках).



[Kazimir6091]

если надо будет смогу замерить шаг

не стоит, линейка есть
все равно внешний колхозить, а там разъем даже и не нужен



[baloo]

ну выключатель все равно лучше сколхозить, не вилку ж тыкать каждый раз)



[Kazimir6091]

да это детали уже



[Kazimir6091]

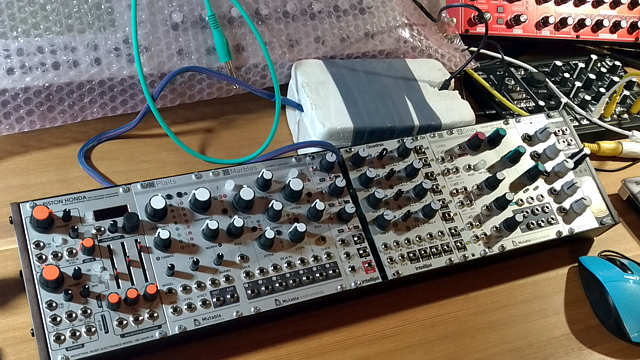

Как-то так.. пока наколенный вариант, нет мочи вылизывать, запуститься надо.

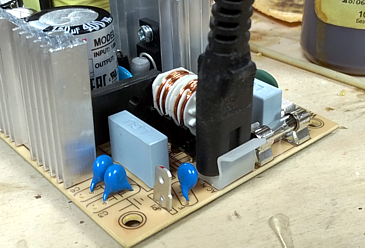

Сетевой готовый шнурок отлично подошел. Также подобрал разъем отдельно для 5В, пока не подключаю за ненадобностью.

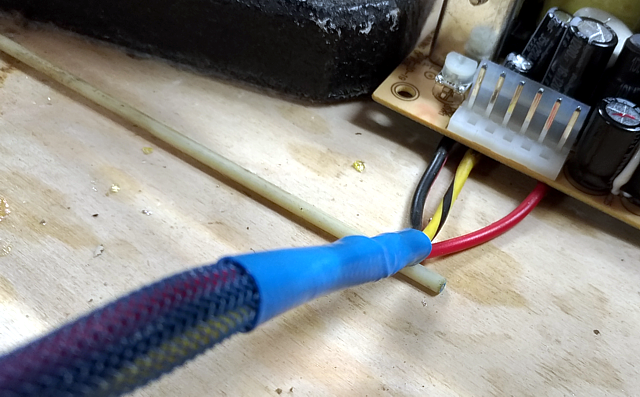

12 В все таки снизу вытащил, провода в змеиную шкурку одел - полгаража автозвуком завалено, можно пару серьезных систем собрать, змейка пригодилась вот..



[Kazimir6091]

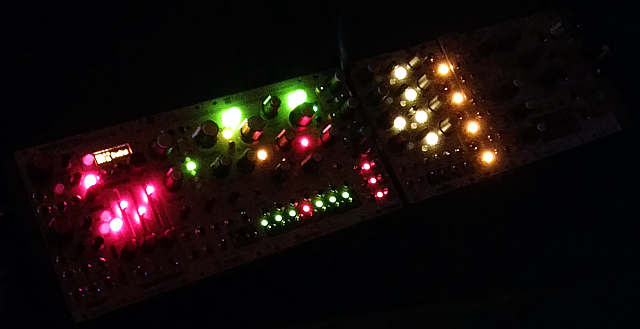

ну че, взлетаем



[Kazimir6091]

да, забыл..
может кому понадобится

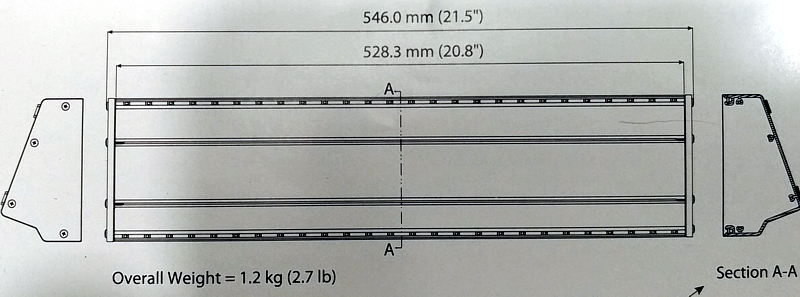

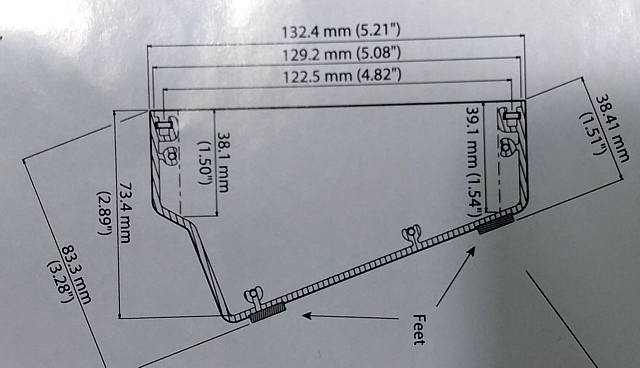

чертежи бехробокса (52 гайки, дырок под проводку нет)



[Kazimir6091]

Ну, братцы... ну я вам скажу.. ну, блин.. ну.. ну, это бздец какой-то.
У меня просто нет никаких слов, вернее, все они вообще ничего не передадут.
Почему никто раньше меня не пнул, ведь щастье так близко было!!!!! Все вы виноваты!!! Столько время упущено!

Короче, первый блин. Первые 10 минут в модульном синтезе ))
Практически наугад, сплошное интуиченье. Прошу пинать со второго блина, первый - родной!
Сказать, что я в восторге - ничего не сказать!



PS^ Quadrax - ппц силища, расширение Qx - обязательно! Модуль-монстр.



[sunet]

Ну вот и завелся движок у трактора...



[Kazimir6091]

блин №2
это просто праздник какой-то!!!
патч самоосциллирующийся, без секвенций



[Kazimir6091]

н-да.. чего боялся, то и произошло - расстроен ужасно, прям до слез
что так поздно дорвался
какое-то прозрение, просветление, осознание, чего именно в этой жизни не хватало

вокально-инструментальный ансамбль
(уж сделайте скидон на обилие поделок, сами виноваты.. пилил бы свои буги и не жужжал)



PS^ ох, грядет, чую, на rmm глобальная распродажа синтов



[Fedor Tkachev]

Это Платс или Хонда так поёт? И чего всё такое сухое - реверку какого-то чтоль добавьте)



[Kazimir6091]

Это Платс или Хонда так поёт?

поет платс с помощью марблза, рычит хонда

И чего всё такое сухое - реверку какого-то чтоль добавьте)

да я только час назад первый раз в жизни модуляр включил
все будет.. пока первые щенячьи восторги - не до педалей
и 7 дилеев уже топчутся под диваном )))

PS^ кст, мне в видосах модульных как раз чистый звук больше заходит, он какой-то прям в стекло пробивной, утробный, очень читаемый и проникающий
а эффекты его хоть и красивят, но мажут все таки децл
брутальное рубилово - чистое рубилово! ))

вот дроноамбиенты - другое дело.. но до них пока руки не дошли
3 часа пролетели - вообще не заметил
эдак и жизнь пролетит.... также не заметишь ((



[Kazimir6091]

да, забыл респектосы выписать

особое, кнчн, камраду Мануалу - собственно, это он меня втянул в этот челленж по всем позициям, долго и упорно втягивал, искушал )) и за пинок на Quadrax - какой-то монстрический модуль просто, с абсолютно бесконечными возможностями, сам бы не выбрал, сейчас млею!

Теманиаку за фантастический видос про Хонду и кучу наиполезнейших идей по старту

Балу за въедливые технические подробности и вообще ликбез

вери сорри, кого не упомянул, Федор, 901-й, Сунет... все модулисты на ветке активно болели, так что выходить на поле даже в высшей лиге было легко и приятно...
душевная здесь компания, кнчн (такая же теплая атмосфера и в preenfm2-ветке, кст)
посему постараюсь радовать исключительно чем-нибудь эдаким - "классический" скилл у меня наглухо отсутствует, но чуйка на "точтонадо", надеюсь, есть, так что стандартов вряд ли дождетесь
будем взрывать
надо б какой штативчик подобрать - видосики делать с хорошим звуком- попробовал, в кейке нормально синхрится, а то с микрофона Г на П сплошное...

всем огромаднейшие спасибы за столь быстрый, офигенный и комфортный старт
глубокий уважун!



[Kazimir6091]

будете джемчик заценивать?
там фон у меня небольшой, где-то напетлил - буду разбираться
все в кучу, кнчн, но так хочется прям все впихнуть!
не нужен нам грэмми турецкий ))



[sunet]

Я себе представил рыбку с трудом пробирающуюся через водоросли против потока мутной воды...а на берегу сочувствующий волынщик играет...



[Kazimir6091]

уже одну ошибку нашел в старт-наборе
платсов пару надо было брать - абсолютно триповый осциллятор.. тыр за 15 хоть щас купил бы оригинал - заказывать уже поздняк походу
можно часами убираться в никуда - смотрел, смотрел мультики с час, кусочек таки записал - чисто осц послушать



PS^ чета не нашел, как в хонду гейт заводить, надо снова видос смотреть..
PSS^ с квадраксом конкретно надо ковыряться
PSSS^ а куда 901-го дели?



[sunet]

А это уже ближе к гоголевскому Вию...



[Michael]

@Kazimir6091, Если не секрет, озвучьте пожалуйста общую смету, я так понял, у вас минимальный сетап для начинающего дронера?
с выпуском беринжера ER модулей, это становится интересным, даже с новыми таможенными пошлинами.



[Damage Manual]

@Kazimir6091,

платсов пару надо было брать - абсолютно триповый осциллятор..

Ну вот, начинается...
