Именно. LEDы обычно вещь неубиенная, с ними редко что случается. Проверьте идет-ли на него в принципе что-либо.
Он не горит по умолчанию (при включении), либо не реагирует на изменение значений?
Модулярные системы. Основы, практика. (2 онлайн)
- Автор темы Acort
- Дата начала
Именно. LEDы обычно вещь неубиенная, с ними редко что случается. Проверьте идет-ли на него в принципе что-либо.
Он не горит по умолчанию (при включении), либо не реагирует на изменение значений?
очень даже убиенная, особенно если разрабы протупили и ток пустили через него близкий к максимальному.
ребята, нужна помощь! хотелось бы собрать себе кейс на 6U и сделать его из U-обраного профиля, а края из массива. нужно 6U или два 3U по 84hp. у нас можно купить такой профиль? на запросы гугл отвечает зарубежными сайтами, но нужен антикризисный вариант.
спасибо.
спасибо.Учитывая интерес разработчика к вокодерам
http://www.cylonix.com/windows_vocoder.html
http://www.cylonix.com/shapeshifter.html
можно предположить, что это может быть вокодер с CV управлением для каждой полосы.
DIN-5 раз'ем покупается в любом радиомагазине/радиорынке, а вот дальнейшее для меня покрыто туманом ...
[DOUBLEPOST=1437855060,1437854682][/DOUBLEPOST]
http://adamhall.ru/catalog/1053
http://ruskofr.ru/catalog/profil/
http://www.thunderpro.ru/furnitura/profili/
[DOUBLEPOST=1437856184][/DOUBLEPOST]А еще у меня сегодня случилось счастье, первый красавец из 4-х подал голос
Звучит божественно, возможности впечатляют и очень сильно. После того как я его собрал, я понял за что Дон Букла берет свои деньги, труды этого стоят, а я ведь пока еще не касался калибровки. Вот посмотрите на один осциллятор, по количеству элементов примерно половика Вояджера
[DOUBLEPOST=1437855060,1437854682][/DOUBLEPOST]
а в Гугле забанили?
http://adamhall.ru/catalog/1053
http://ruskofr.ru/catalog/profil/
http://www.thunderpro.ru/furnitura/profili/

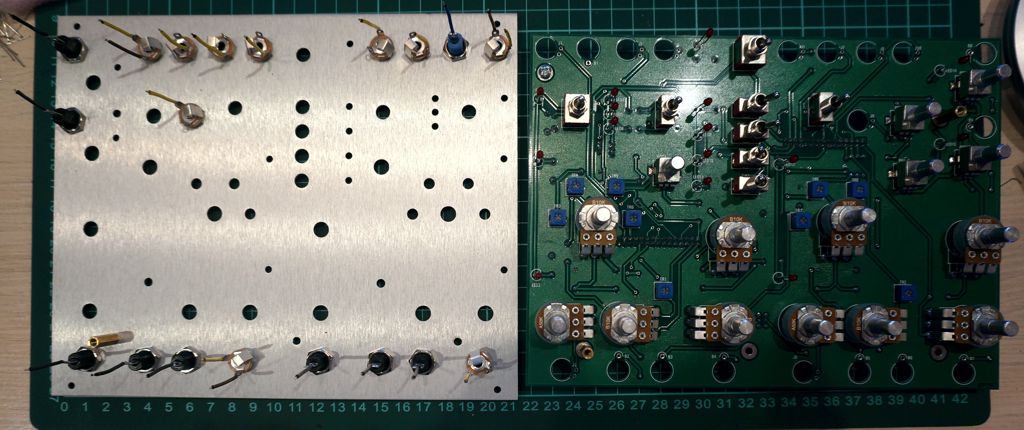

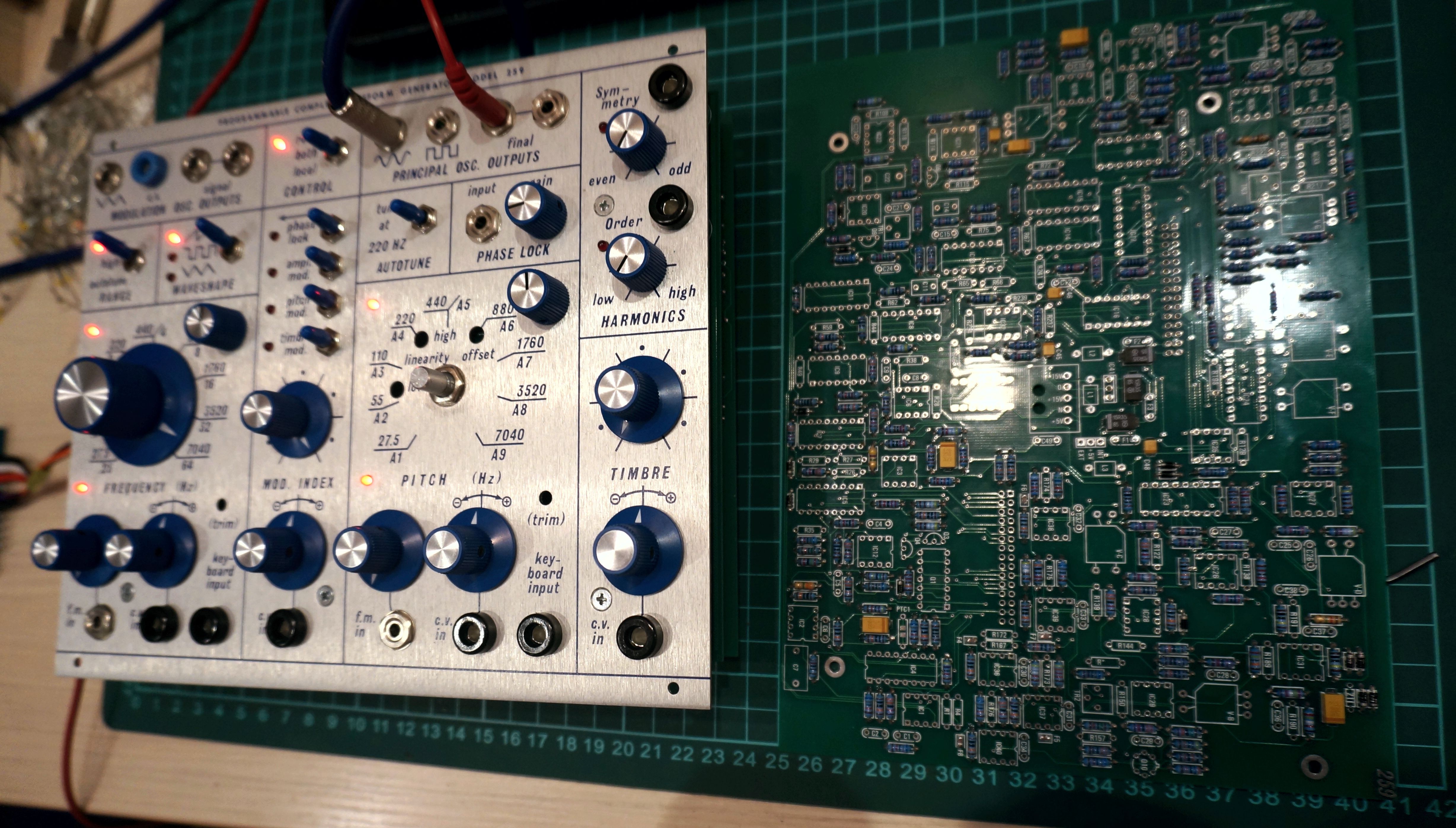

[DOUBLEPOST=1437856184][/DOUBLEPOST]А еще у меня сегодня случилось счастье, первый красавец из 4-х подал голос
Звучит божественно, возможности впечатляют и очень сильно. После того как я его собрал, я понял за что Дон Букла берет свои деньги, труды этого стоят, а я ведь пока еще не касался калибровки. Вот посмотрите на один осциллятор, по количеству элементов примерно половика Вояджера
DIN5 имеет зазор между вилочками больший чем у миди разъемов, по крайней мере мне попадались такие с такой маркировкой.
Подойдут советские разъемы ОНЦ-ВГ5 их должно быть полно на любом радиобазаре.

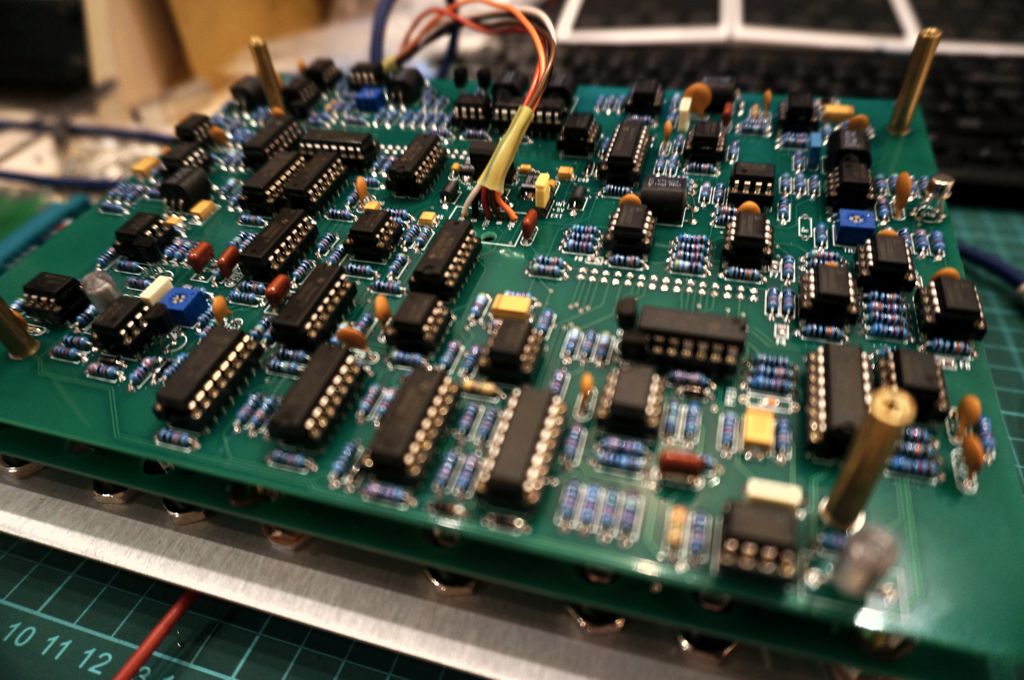

А зачем вы м\с в панельки ставите, что бы не гемороиться с выпайкой? Ну хоть в цанговые, а то обычные ж вообще шлак. Я б без панелек паял, выпаять паяльной станцией не сложно, зато гарантия что контакт надежный.
А де такие киты берутся?
Панельки как раз цанговые, просто фотограф из меня хреновый. Ставлю в панельки именно из-за того, что при настройке иногда приходится что-то менять, иногда чтобы подобрать оптимальный вариант, иногда тупо нерабочие детали попадаются, особенно касается всяких редкостей, которые поштучно с е-бая покупаются. Паяльной станции у меня нет, поэтому выпаивать мне нечем, да и плату перегреть боязно.
По личному опыту ни разу проблем с панельками не было. Всё это из дома не выносится, живет при постоянной влажности и температуре, поэтому считаю данный вариант для себя более чем приемлемым.
Киты берутся с разных мест: платы ВОТ ЗДЕСЬ, правда Роман сейчас заморочился со своей еврорек линейкой и не факт, что получится купить. Панелями на muffwiggler'e торгуют, у SynthCube тоже есть, детали отовсюду. В основном Mouser, потенциометры и всякие древние полупроводники Smallbearelec, Digikey, Mammothelectronics и т.д. Генератор шума MM5837 аж ВОТ ТУТ покупал, забавный дядька
По цене не очень гуманно но на порядок дешевле оригинала, возьмем вот этот осциллятор:
Платы $250
Панель $65
Детали примерно $220
Доставка всего это хозяйства из разных стран примерно $100
Потом не забываем про питание: три кирпича Cincon CHB75-12S, кабинет куда это всё хозяйство вставлять (от $1500 начинается ценник за самодельные) и делаем вывод что всё это надо только таким фрикам как я
По личному опыту ни разу проблем с панельками не было. Всё это из дома не выносится, живет при постоянной влажности и температуре, поэтому считаю данный вариант для себя более чем приемлемым.
Киты берутся с разных мест: платы ВОТ ЗДЕСЬ, правда Роман сейчас заморочился со своей еврорек линейкой и не факт, что получится купить. Панелями на muffwiggler'e торгуют, у SynthCube тоже есть, детали отовсюду. В основном Mouser, потенциометры и всякие древние полупроводники Smallbearelec, Digikey, Mammothelectronics и т.д. Генератор шума MM5837 аж ВОТ ТУТ покупал, забавный дядька
По цене не очень гуманно но на порядок дешевле оригинала, возьмем вот этот осциллятор:
Платы $250
Панель $65
Детали примерно $220
Доставка всего это хозяйства из разных стран примерно $100
Потом не забываем про питание: три кирпича Cincon CHB75-12S, кабинет куда это всё хозяйство вставлять (от $1500 начинается ценник за самодельные) и делаем вывод что всё это надо только таким фрикам как я
да я ж рассмотрел и указал что "хоть в цанговые", а то обычные жопа еще та, сталкивался на разном оборудовании, да и в своих поделках.
Ну вы даете, такое паяете и не купили станцию за 70уе хотя бы? Оно того определенно стоит. А плата если не советский гетинакс, то ничего с ней не будет, так что бояться не надо.
Ну они и жлобы)
са3080 часто не рабочие попадались? Я вот с китая купил неск штук, явно видно что они с сошлифованной верхней поверхностью и перемаркированные, т.е там внутри м..б. любой кристалл.
Кстати покупал цап для ямахи дх11, что то около 3уе за 2шт. Тоже перемаркированный, запаял а оказался рабочим, я приятно удивился).
CA3080 не попадались, а вот с CD40** было забавно. Когда появились платы на Easel все дружно начали паять, микросхемы у всех с одного места (Mouser, блин!) и ни у кого не запускался нормально секвенсер. Помимо отсутствующей дорожки (ну это нормально при таком объеме копирования) лично я поменял три чипа, у народа примерно тоже самое. Вот и как? Уважаемый поставщик, всё типа с завода ничего запиленного и такие косяки.
Когда закупался uA726, вот там реально молился $60-100 за штуку, но слава Богу пронесло. Правда один сам спалил, когда вактролы подбирал
Кстати по поводу нового/старого Easel'я если интересно могу с фотографиями рассказать.
Когда закупался uA726, вот там реально молился $60-100 за штуку, но слава Богу пронесло. Правда один сам спалил, когда вактролы подбирал
Кстати по поводу нового/старого Easel'я если интересно могу с фотографиями рассказать.
У меня ВОТ ТАКОЙ паяльник, я принципе им и СМДшки спокойно паяю, вполне устраивает.
Цитирую классику: "Дяденька, я же не настоящий сварщик, я понарошку"
[DOUBLEPOST=1437988417,1437988325][/DOUBLEPOST]
Да что угодно
Кстати по поводу светодиода. Если Clock выход есть (что проверяется легко), то спокойно его перепаивать и не морочиться.
Я тут обнаружил, что похоже я тупанул и все нормально. Приглядевшись, заметил, что на Эхофоне там триммер для регулировки, а не ЛЕД. То есть всего четыре ЛЕД-а если считать Freeze и все горят. В общем, вопрос решился сам собой. Заказал недавно серую панельку на него. Вот буду разбирать и посмотрю что там у него в потрохах.
Спасибо за помощь.
Ну тогда вот мое первое убогонькое видео, которое родилось во время тестирования Hexinverter-овского секвенсера.
Он отличный, но если бы еще кнопки визуально отображали активен степ или нет - был бы почти идеален. А так не очень удобно с гейтами, по крайней мере мне. Ну или я чего-то не понимаю так как щупал его около пары часов и мануал не читал.
Кстати, если не секрет, сколько по деньгам получилось собрать Орбиталс из кита?
Кстати, если не секрет, сколько по деньгам получилось собрать Орбиталс из кита?
не попадались не рабочие или вообще с ними дела не имели? У китайцев не брали "по рублю кучка"?
Да этой же КМОП мелкой логики и у нас полным полно, что там с моузера заказывать то? Эти микрухи запросто убиваются статикой при запайке, обычно их с браслетом запаивают. Вот сам ищу по гуманной цене 4011UB, именно уб нужна, обычных полно, это в ТР909.
Ну у меня подобный в паяльной станции, для смд резисторов\кондеров есит и жала специальные П-образные. А вот фен еще бы, для выпайки дип или запайки смд с пастой. У меня есть, вещь стоящая.
Да не стоит, я на него пока не смотрю, у меня валяются платы спаянные от юсинта (от товарища достались), да мои поделки 20и летней давности, все никак себя не заставлю их оживить и собрать до кучи и в панель\ящик ткнуть.
Я стандартной архитектурой обойдусь, а для чего то сложно-извращенного у меня есть норд модулар, креамваре модулар, да и синтов разных много.
---------------------
А не пробовали самому панель делать, с фототравлением, аля муг модулар, оаклей, мотм?
Мне такой классический дизайн оч нравится, в отличии от того, что можно в еврореке встретить.
C 3080 совсем дела не имел. В основном TL071/072, LM301, ну как экзотика CA3130.
С маузера заказываю потому что сильно дешевле при нормальном заказе, а я долго собираюсь, потом от 500 до 1500 ойро сразу заказываю. Если есть желание, то могу в следующий заказ 4011UB поставить, потом как-нибудь перешлю ВОТ АССОРТИМЕНТ
Про паяльную станцию с феном думал, но пока чёта сцыкотно. Потому что не умею, а перегреть всегда страшно. Я ведь паять до 88 года учился, потом в армию ушел. Поэтому совсем нефига не понимаю в цифре и боюсь паять все, что мельче микросхем 133 серии
С Юсинта я и сам хотел начать, даже блок питания на огромный шкаф построил и фанеры со шпоном прикупил. Потом внезапно АРП попался, потом Буклой заболел. А я упертый страшно, пока с одним не закончу так и буду долбить в одну точку, так что думаю ближайший год у меня занятие есть. Потом может к Юсинту снова вернусь (если жена из дома не прогонит со всеми моими игрушками). Панели сейчас легко от энтузиастов покупаются по приемлемой цене, или можно заказать у немцев или китайцев, да и в МСК у нас уже появились конторы, которые могут сделать (это те кто табличками медными/никелированными для фирм промышляет), поэтому сам в эту сторону даже и не думаю.
А про Easel я имел ввиду разницу изнутри и почему они по разному звучат.
С маузера заказываю потому что сильно дешевле при нормальном заказе, а я долго собираюсь, потом от 500 до 1500 ойро сразу заказываю. Если есть желание, то могу в следующий заказ 4011UB поставить, потом как-нибудь перешлю ВОТ АССОРТИМЕНТ
Про паяльную станцию с феном думал, но пока чёта сцыкотно. Потому что не умею, а перегреть всегда страшно. Я ведь паять до 88 года учился, потом в армию ушел. Поэтому совсем нефига не понимаю в цифре и боюсь паять все, что мельче микросхем 133 серии
С Юсинта я и сам хотел начать, даже блок питания на огромный шкаф построил и фанеры со шпоном прикупил. Потом внезапно АРП попался, потом Буклой заболел. А я упертый страшно, пока с одним не закончу так и буду долбить в одну точку, так что думаю ближайший год у меня занятие есть. Потом может к Юсинту снова вернусь (если жена из дома не прогонит со всеми моими игрушками). Панели сейчас легко от энтузиастов покупаются по приемлемой цене, или можно заказать у немцев или китайцев, да и в МСК у нас уже появились конторы, которые могут сделать (это те кто табличками медными/никелированными для фирм промышляет), поэтому сам в эту сторону даже и не думаю.
А про Easel я имел ввиду разницу изнутри и почему они по разному звучат.
странно, она и лм13600\13700 часто используются в ВЦА и фильтре.
не ну что вы, я ж не в лесу живу
.да ну, смд паяется еще легче выводного, там только гемор наносить пасту и расставлять элементы. Вообще вам бы фен подошел если выпаивать микросхему из двухсторонней печатной платы или типа того.
ну вы ж их не заказываете в маузере, ибо это ж как картошка, их полным полно на любом базаре\магазине.
интересно, а когда следующий заказ делать планируете?
Вот именно, что даже резисторы с Маузера везу, потому как мало-мальски приличный Xicon на финише получается в два раза дешевле китайского noname из чип-и-дипа, а на больших объемах сказывается нормально, т.е. одна закупка на 3-4 модуля с Маузера экономит денег на дешевый аналоговый синт
Про следующий заказ пока не знаю, думаю месяца 2-3, потому как только недавно привез на 6 модулей запчастей и паять особо некогда, я летом в основном в гараже по машинам залипаю в свободное время. Теперь думаю что в октябре следующая закупка только. В личку обязательно отпишусь, если еще будет актуально - закажем.
Про следующий заказ пока не знаю, думаю месяца 2-3, потому как только недавно привез на 6 модулей запчастей и паять особо некогда, я летом в основном в гараже по машинам залипаю в свободное время. Теперь думаю что в октябре следующая закупка только. В личку обязательно отпишусь, если еще будет актуально - закажем.
я MFR 1% с ебея заказывал, обычно присылают норм резисторы, а один раз прислали перекрашенные угольные
....Но что бы тл072 заказывать откуда то, не такого не было и не будет. Как то запаивал смд тл074, купил сразу упаковку в 100шт, запаялись феном кстати быстро и красиво.ого, масштаб))). Я несчастный тр909 уже наверное больше года паяю, то лень, то некогда, то еще что то).

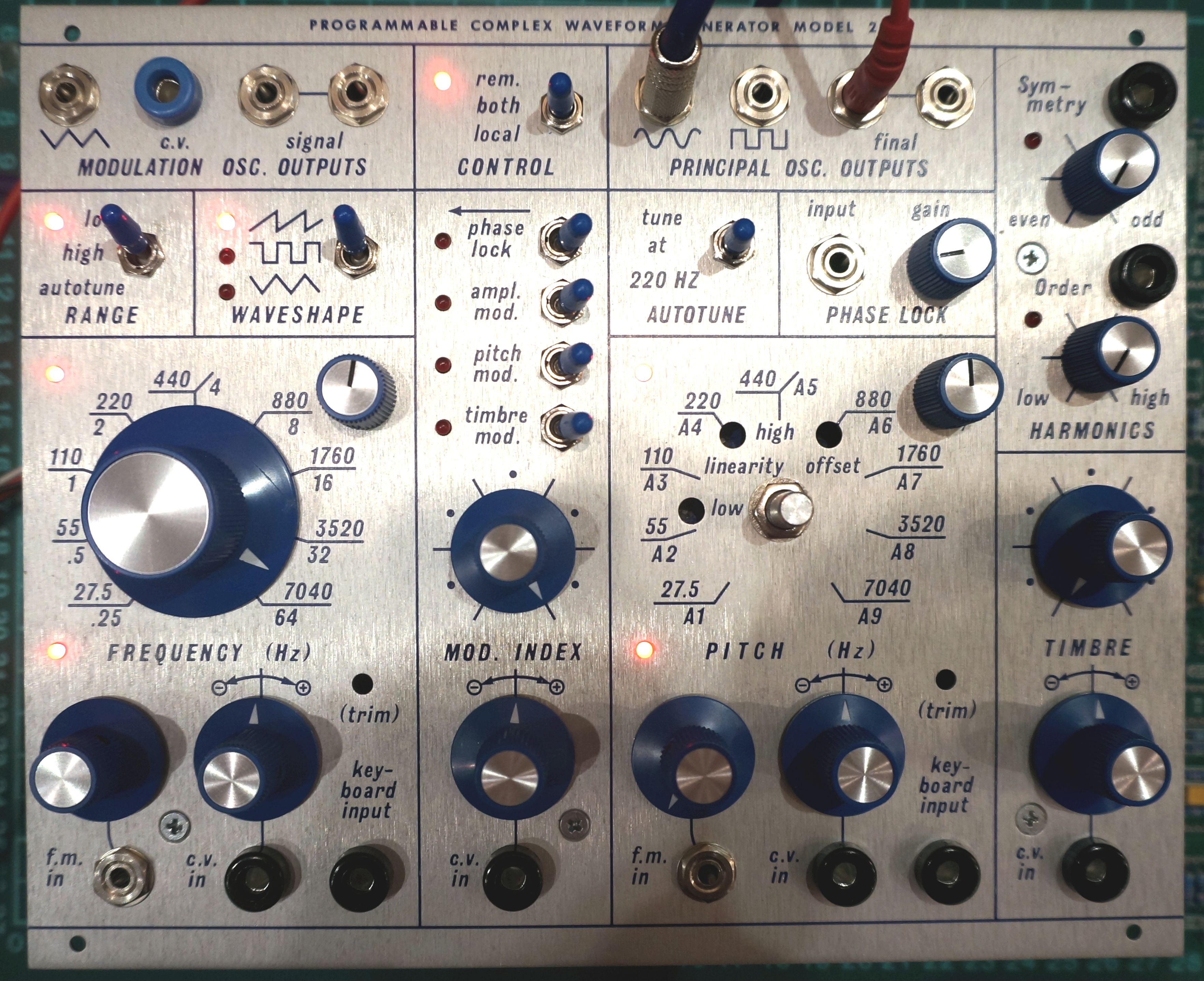

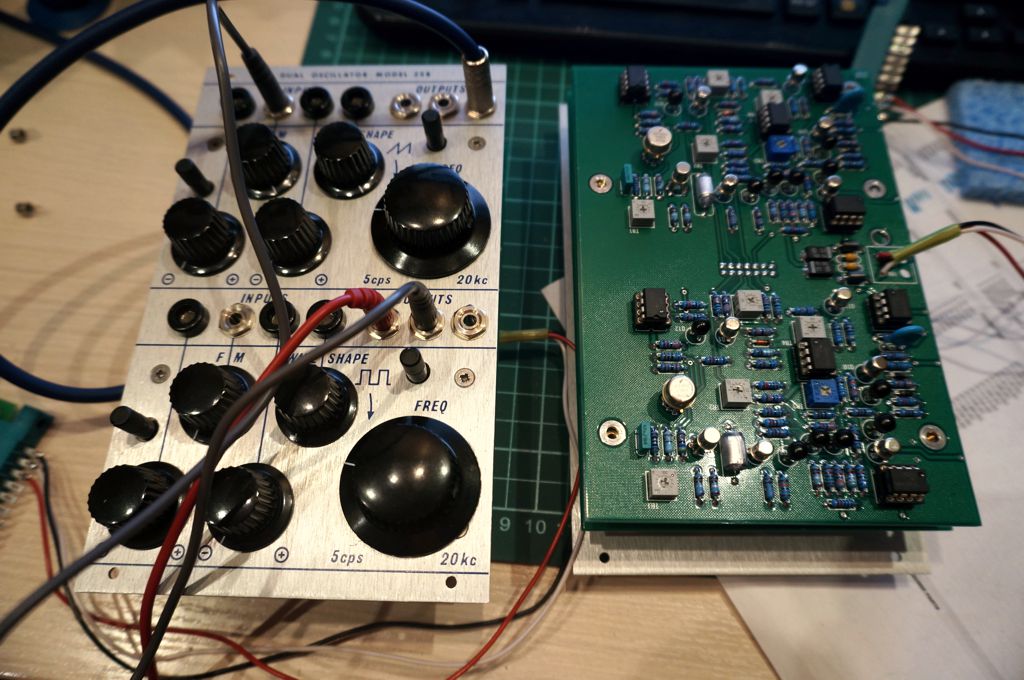

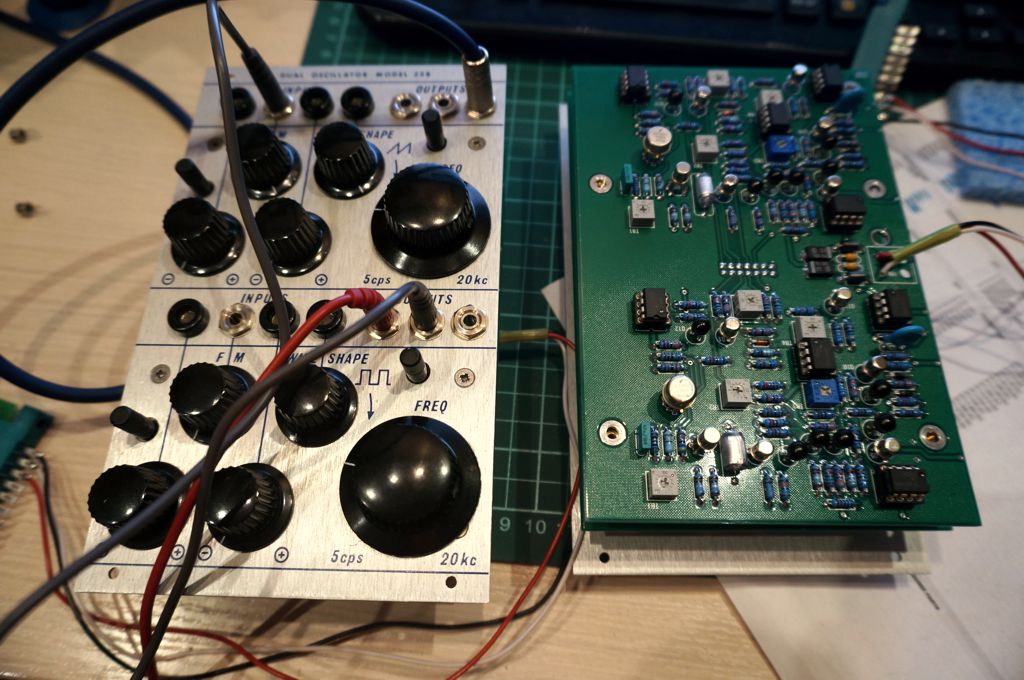

Ну вот, не зря провел выходные. Еще два осциллятора из 4-х готовы.
Для тех, кто понимает, обратите внимание на полупроводники ... блин как же я с ними натрахался! Эти древние запчасти с таким аццким окислом, что сразу ничего не завелось. 3-4 места холодной пайки на каждый осциллятор, и это при том что всё чистилось и лудилось.

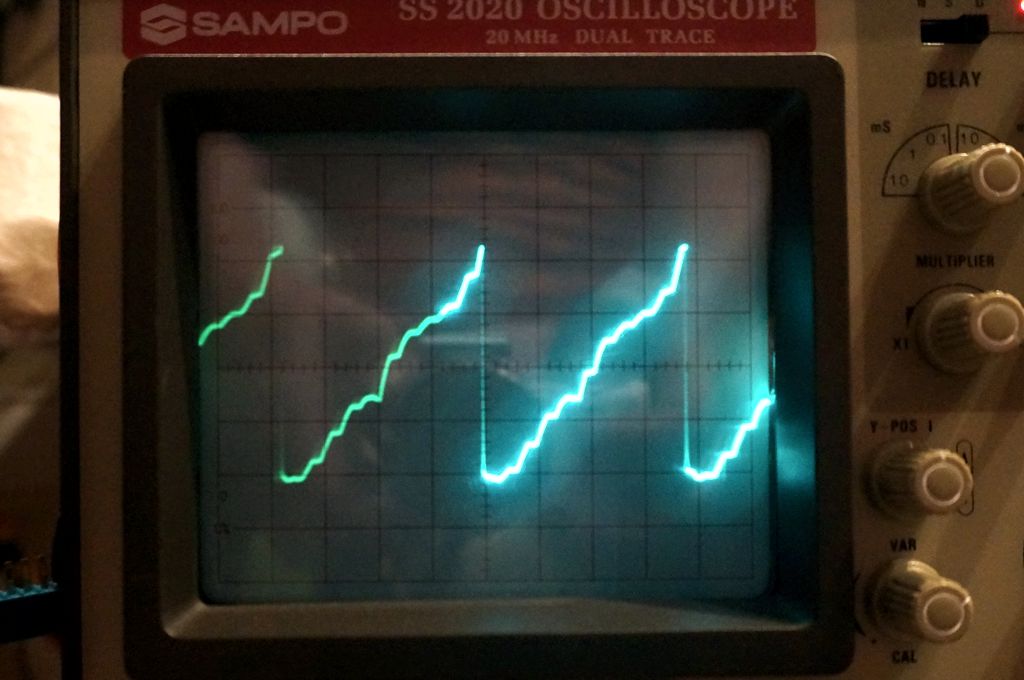

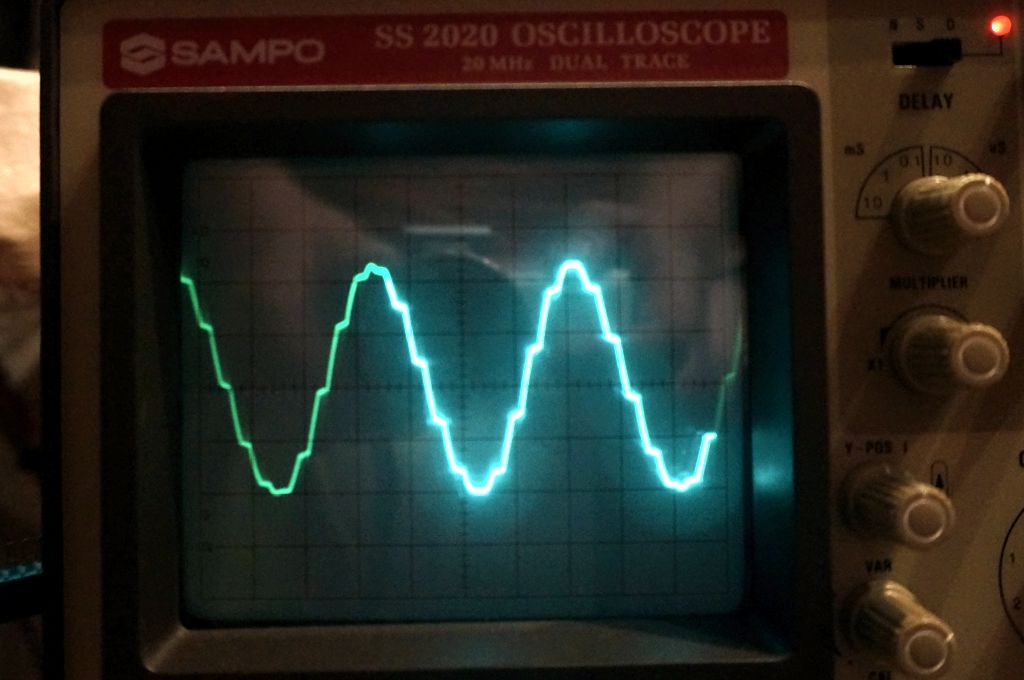

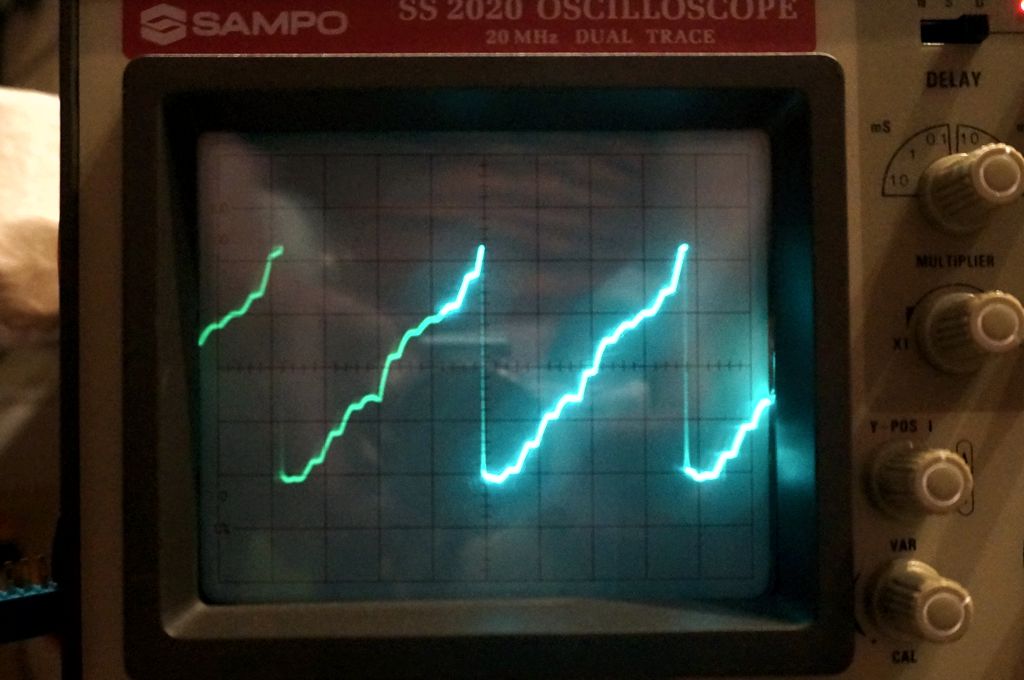

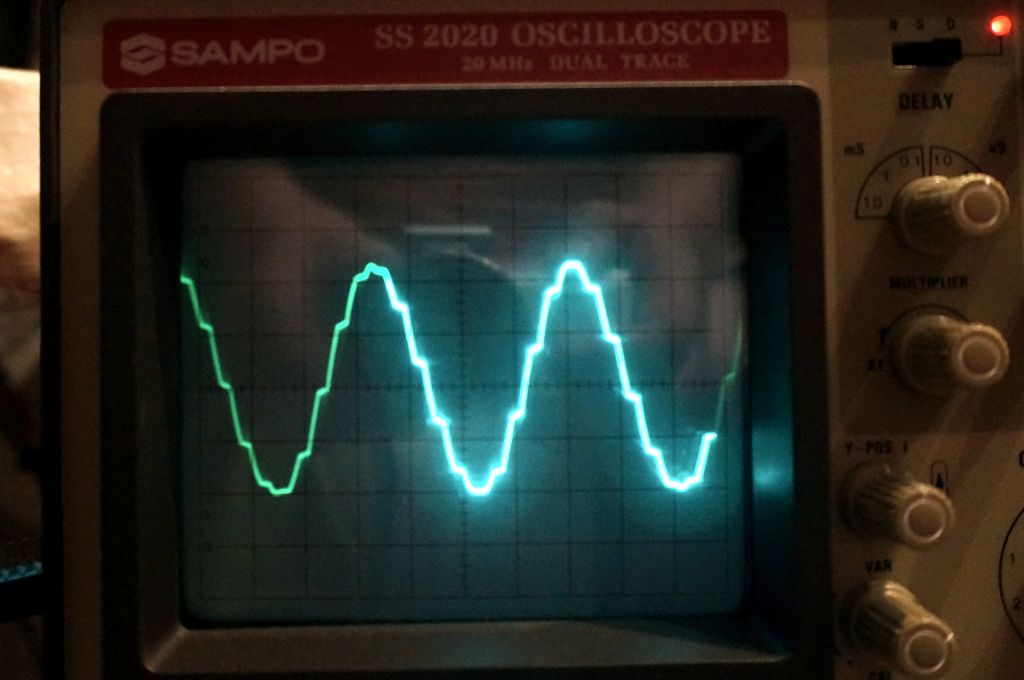

Ыыыыы На аналоговом осцилляторе можно и как на VA!
Для тех, кто понимает, обратите внимание на полупроводники ... блин как же я с ними натрахался! Эти древние запчасти с таким аццким окислом, что сразу ничего не завелось. 3-4 места холодной пайки на каждый осциллятор, и это при том что всё чистилось и лудилось.
Ыыыыы
На аналоговом осцилляторе можно и как на VA!
Последнее редактирование:
Это же как беднягу Герца невзлюбить надо, чтобы частоту в циклах в секунду (cps) маркировать.
Ну это надо у Дона Буклы спросить, что он там курил в 70-м году
Кстати на следующем осцилляторе 259 в 77 году уже герцы.
Кстати на следующем осцилляторе 259 в 77 году уже герцы.
хз, не видно ничего. А вот ручки на крутилках впечатлили, нравится такой олд скул, единственное что натулены близко друг к другу.
Внешне, как и внутри 100% копия с оригинала. И вот, что самое обидное, эти ручки есть в свободной продаже, а вот следующие, которые голубые и красные уже фиг
.
Тактильно кстати стоят нормально и по-любому шире чем в еврореке.
.Тактильно кстати стоят нормально и по-любому шире чем в еврореке.
Davies knobs, на Маузере маленькие 5164-1610AA, большие 5164-1600BM, которые разноцветные Rogan RB-67, вот с ними проблема, я по случаю прикупил сразу на весь модуляр на 1,5 килоевро ...

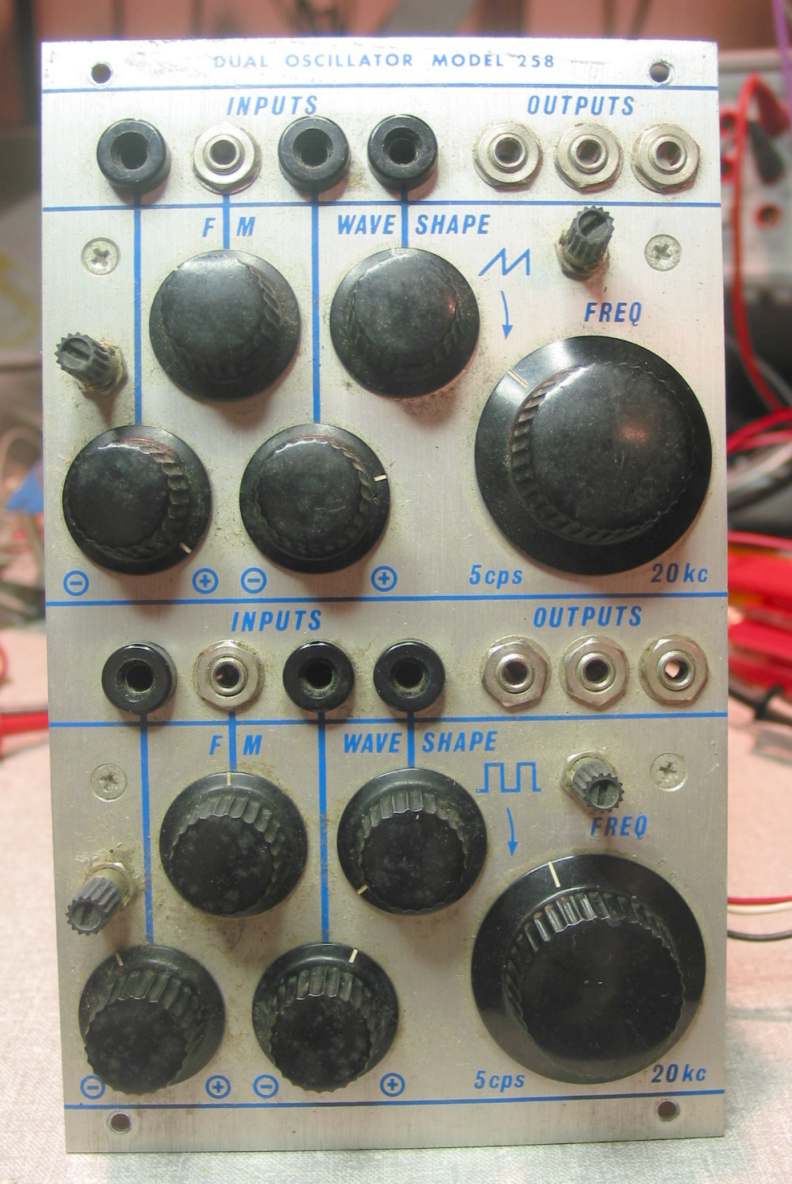

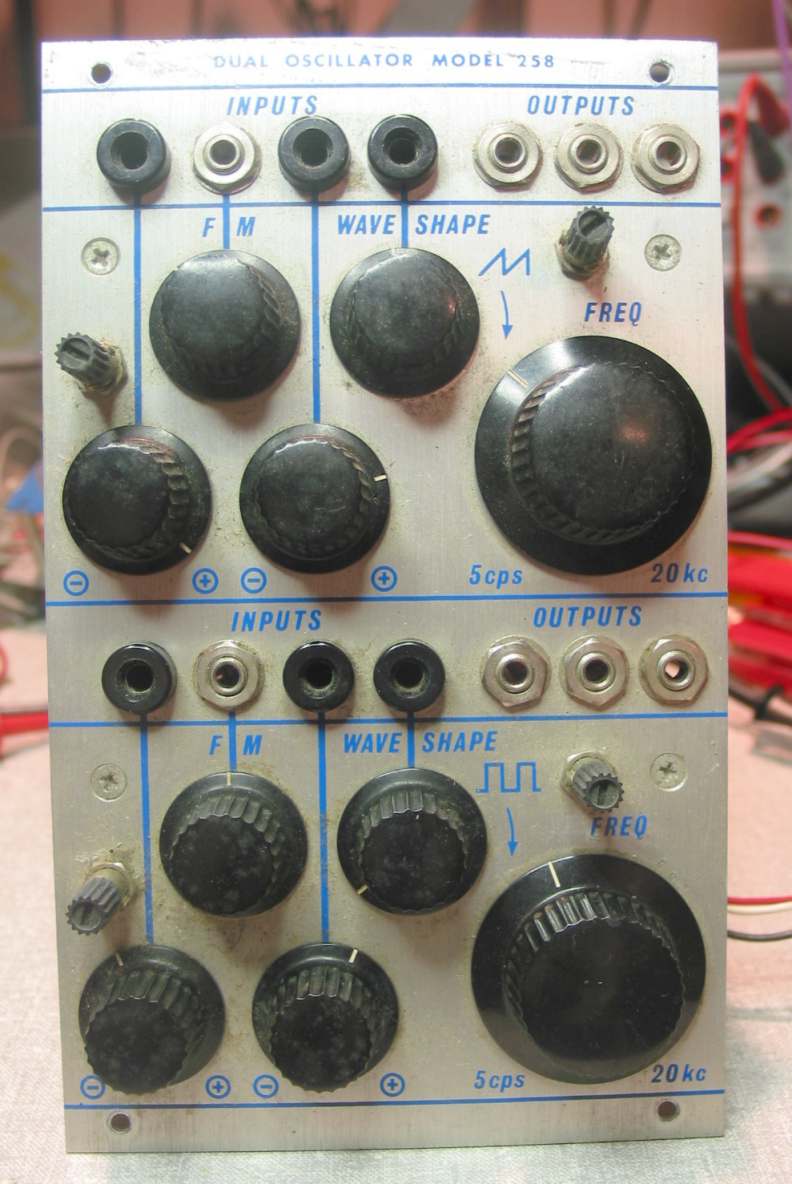

Кстати вот этот осциллятор в оригинале:
По поводу полупроводников вот такая хрень:
uA726, 2N4248, 2N3565, LS352, 2N4339, 2N4341
Кстати вот этот осциллятор в оригинале:
По поводу полупроводников вот такая хрень:
uA726, 2N4248, 2N3565, LS352, 2N4339, 2N4341
Всем доброго дня.
Собрал на досуге L-1 Basic VCO. Не Букла, конечно, но лично мне нравится как он звучит, да и собрать оказалось достаточно просто даже с минимумом навыков. Калибровать пока не пробовал, симметрия волн оказалась вполне себе нормальной сразу "из коробки". 1v/oct пока не трогал.
Надо будет покрасить еще.
Есть только вопрос технического толка. После пайки на плате иногда остаются прозрачные такие комочки, видимо, флюса (пользуюсь припоем, который уже содержит флюс, они из него при пайке брызгают). Стоит ли их убирать? Лежит банка специального флюсоудалятеля.
Собрал на досуге L-1 Basic VCO. Не Букла, конечно, но лично мне нравится как он звучит, да и собрать оказалось достаточно просто даже с минимумом навыков. Калибровать пока не пробовал, симметрия волн оказалась вполне себе нормальной сразу "из коробки". 1v/oct пока не трогал.
Надо будет покрасить еще.
Есть только вопрос технического толка. После пайки на плате иногда остаются прозрачные такие комочки, видимо, флюса (пользуюсь припоем, который уже содержит флюс, они из него при пайке брызгают). Стоит ли их убирать? Лежит банка специального флюсоудалятеля.
