Неужели вы не понимаете, что именно в фильтре вся, так сказать, соль и заключается? Люди годами этому учатся а потом годами совершенствуют своё мастерство - именно в фильтростроении...
Не прошло и "пол года" как я сделал это. Правда вообще не из тех комплектующих, которые указаны в начальном посте.

Послушав советы, я даже перекинулся на на Дий Киллатоны, покупка комплектующих обошлась в 650$. Ящики слепили практически бесплатно. В целом комплект вышел под 700$.
Потом появились PMC TB2+ (1400$)
Потом я переделывал им кросс.
Потом прикупил усил (320$)
Потом прикупил две пары других (TB2) пищалки (500$)
Кроссовер для другой трёхполоски (400$)
Eve Audio SC 205 -1100$
Пара низкоччастотных динамиков для ещё одной системы которая так и не началась строиться (зависла в проекте) (100$)
Так как первая трёх полоска отказывалась сшиваться, я поехал на мастер класс к Ратманову. Бюджет вышел примерно в 1500$
Потом мне подарили ( по бартеру) пару динов от Proac studio 100 (новые стоят около 400$)
И вот тогда я решился на постройку клонов проак. За основу взял проект Георгия крылова. От туда использовались только чертежи и НЧ динамики.
Вч поставил Vifa D25AG35-06. Уже был. По динамикам получился вариант как у Ларса Миттинга
Крпуса нарезали мне за 50$. Что бы склеить их - купил струбцины 65$
шлиф машинка 50$
краска грунтовка шкурка и всякие мелочи - около 200$
Деление сразу решил делать в DSP. Выбор пал на MiniDSP 2x4 HD. 200$
Прикупил четыре платы усилителей и БП от SDY Power. 200$ В корпус запихивал сам. Долго искал подходящий радиатор. В итоге им послужила алюминевая шина размером 320х100х10. 6$
Качество монтажа оставляет желать лучшего. Туда же в корпус запихнул и MiniDSP
И перед тем окончательно закончить проект - съездил на мастер класс к Мауриссио. Мастер класс, билеты, проживание, сопутствующее пропивание и внезапное обновление гардероба - 700$.
просто ты готов потратить приличную сумму непонятно на что
Ты не поверишь, но вот во столько мне обошлось это мероприятие. Кругом бегом ~8000$ Можно было просто взять Барифуты и забыть про выбор мониторов.
Можно было, да бы мешает.
[DOUBLEPOST=1560356242][/DOUBLEPOST]

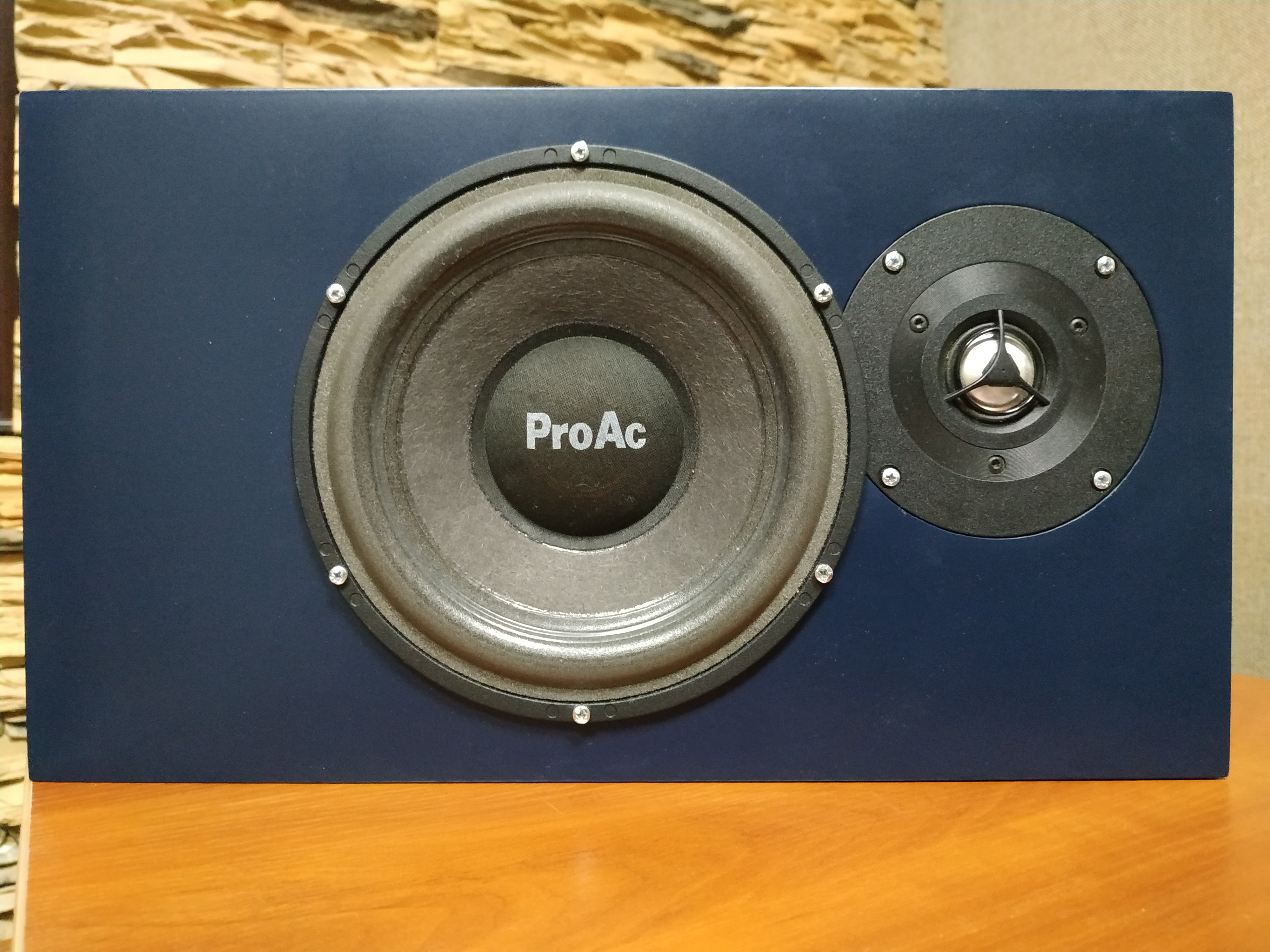

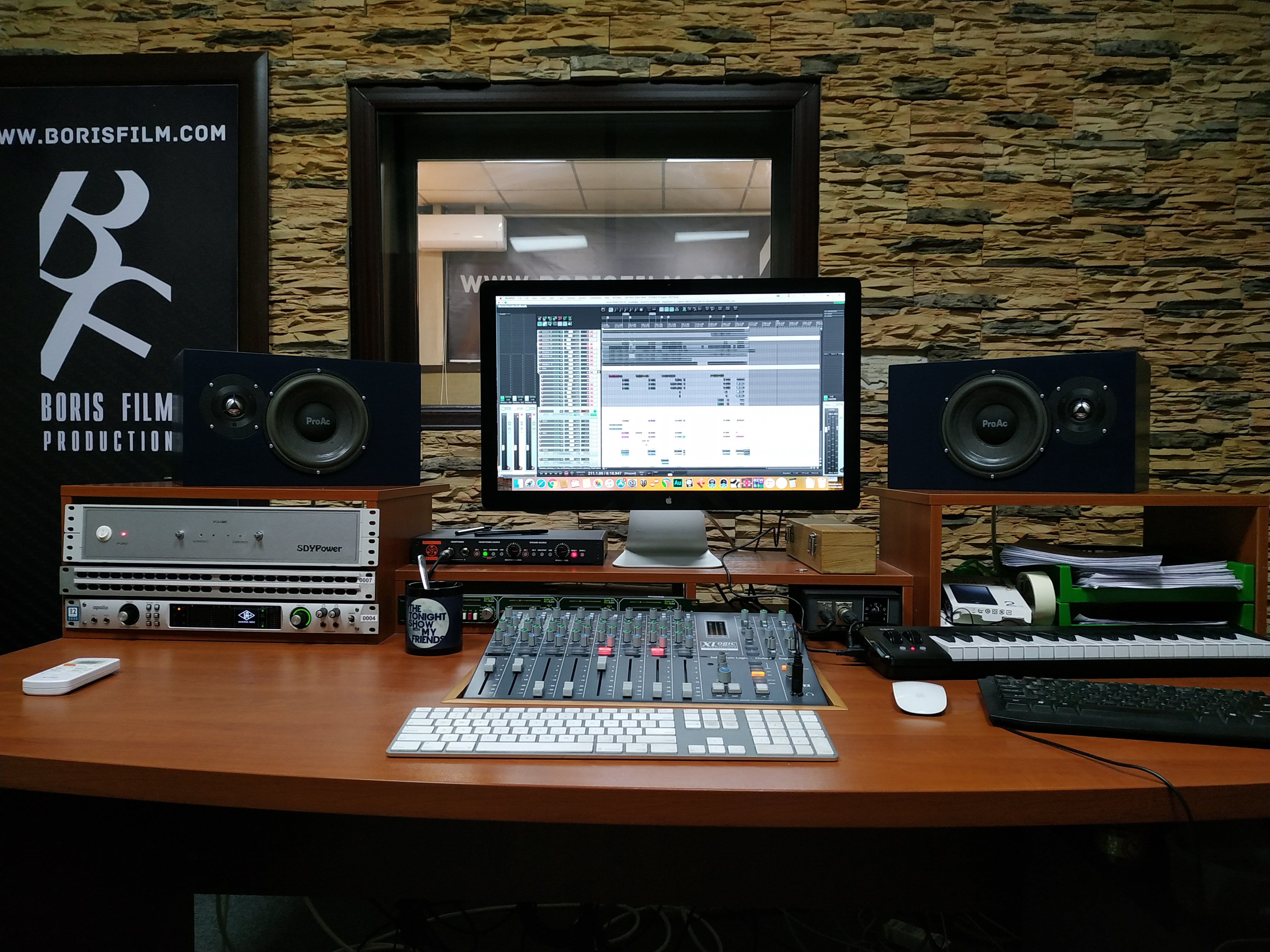

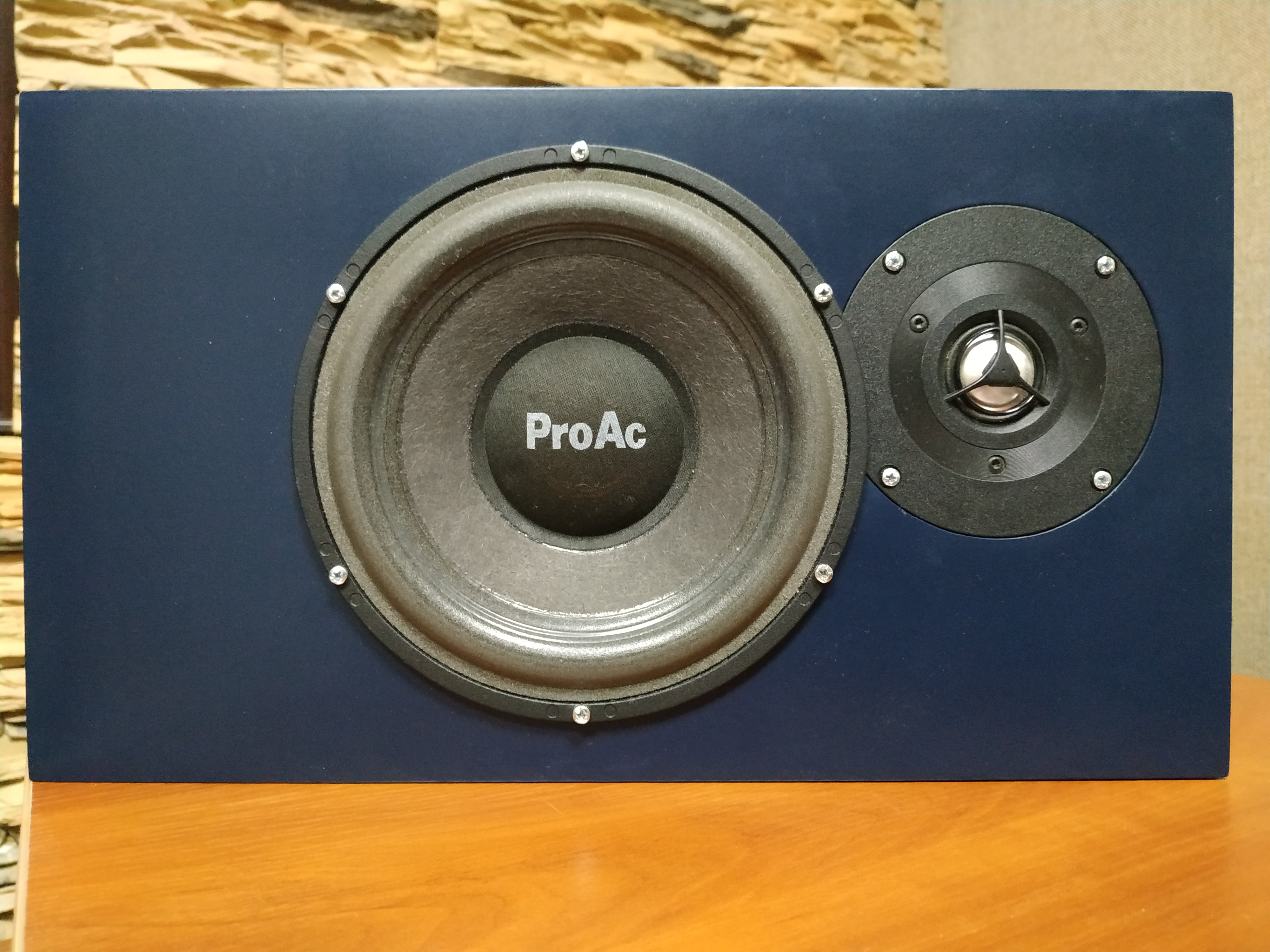

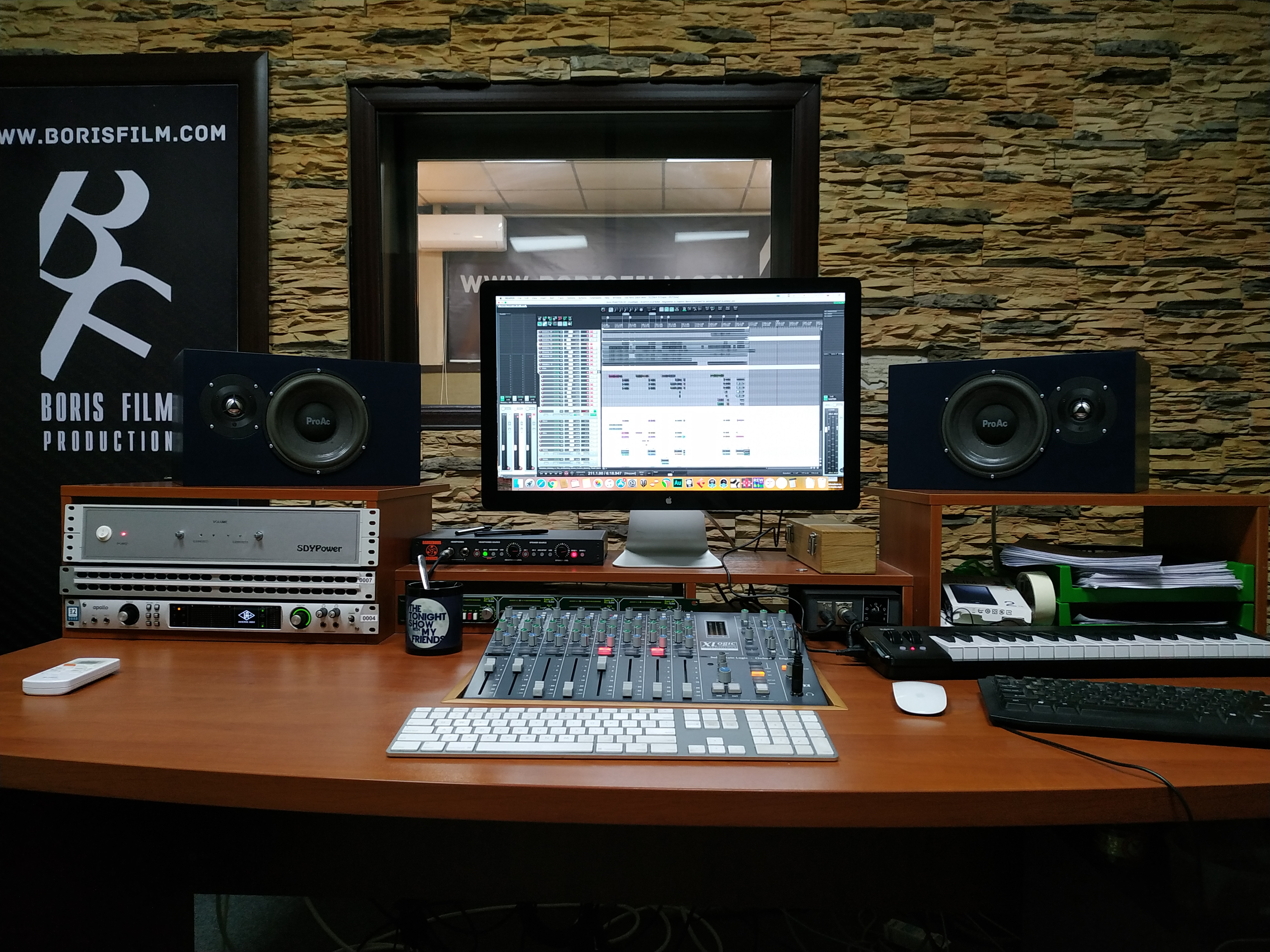

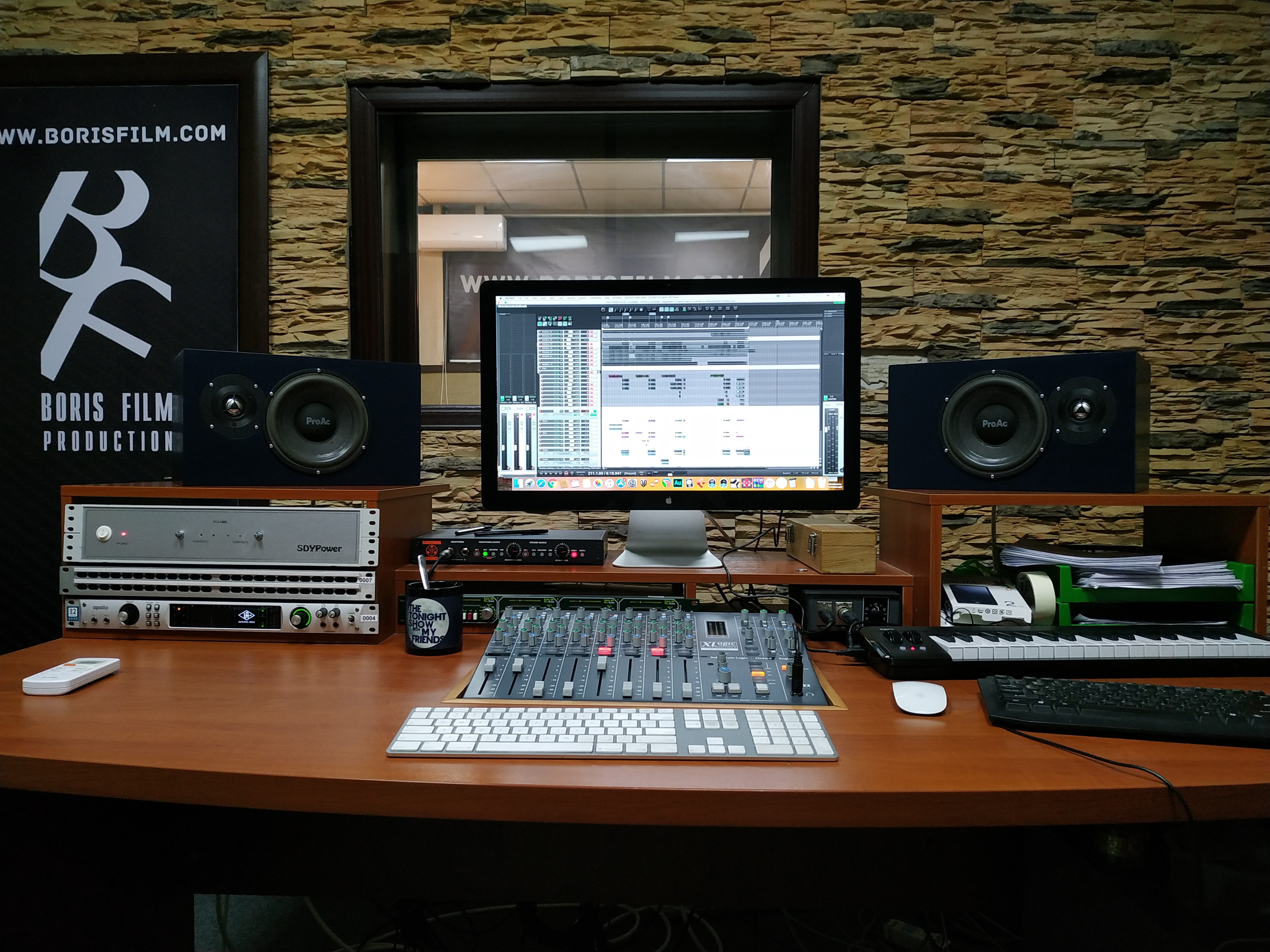

Вот так оно выглядит.
[DOUBLEPOST=1560356334][/DOUBLEPOST]1560356287985..jpg

Последнее редактирование:
Однако по теории, для правильного панорамирования, центры динамиков должны быть расположены вертикально...

А что же по звуку?
А по звуку...Я не получил того чего хотел но, в слепом тесте они однозначно переиграли Eve Audio SC205 и PMC TB2S-All вместе взятые. Ни одним из этих мониторов мои самоделы не оставили шансов. Что же меня не устраивает, так это что нет супер низа, всё таки 8542 это больше средники чем эНЧэ. Но зато середина божественная. НМВ лучше даже чем в Киллатонах. Они прям поют. Буква "А" звучит как А, в отличие от ивок в которых вместо А слышно Ю. Утрировано конечно, но в сравнение в лоб это явно слышно.
Также слегка не хватает супер верха, но с этим буду позже разбираться когда появится прецизионный измерительный микрофон.
В целом неравномерность АЧХ не более 2 дБ. В зоне совместной работы абсолютно фазокогерентны (Спасибо Мауриссио, MeyerSound и Allpass-ам). Видимо за счёт этого звуковая картинка, сцена круче даже чем в PMC.
Также меня не устраивает абсолютно ровная АЧХ. Что бы зучало всё ровно - нужно топить. Топить есть чем. 4 плеча по 200 Вт на 8 ом ещё ни разу не моргнули. Думаю что для комфортного сведения нужно что-то покривее. Куда-то в сторону Флэтчера Менсона. В итоге на мастере добавилась небольшая коррекция АЧХ полкой по низу и верху. (Также прижал слегка белом 2500 на пару дБ, но потом вернул назад). Пока так.

Последнее редактирование:
Однако по теории, для правильного панорамирования, центры динамиков должны быть расположены вертикально...
Можно поставить вертикально. Тогда центры будут практически симметричны. Разбег по осям составит пару сантиметров.
Но даже в горизонтальном положении от этого есть огромный плюс - более ровная АЧХ. Барифут писал об этом в своей теме про Киллатоны.
[DOUBLEPOST=1560358280][/DOUBLEPOST]Кстати, НЧ динамики Иллюминаторы особо никому так и не зашли. По крайней мере я не слышал по ним восторженных отзывов. Те же Реваляторы по тестам Троелса и Зафа куда вкуснее. Так что может и хорошо что не ввязался в этот проект. В любом случае, у меня теперь есть мониторы, причем много, есть знания по настройке систем. Так что однозначно я в плюсе - я так думаю...

@belovw, абсолютный респект!

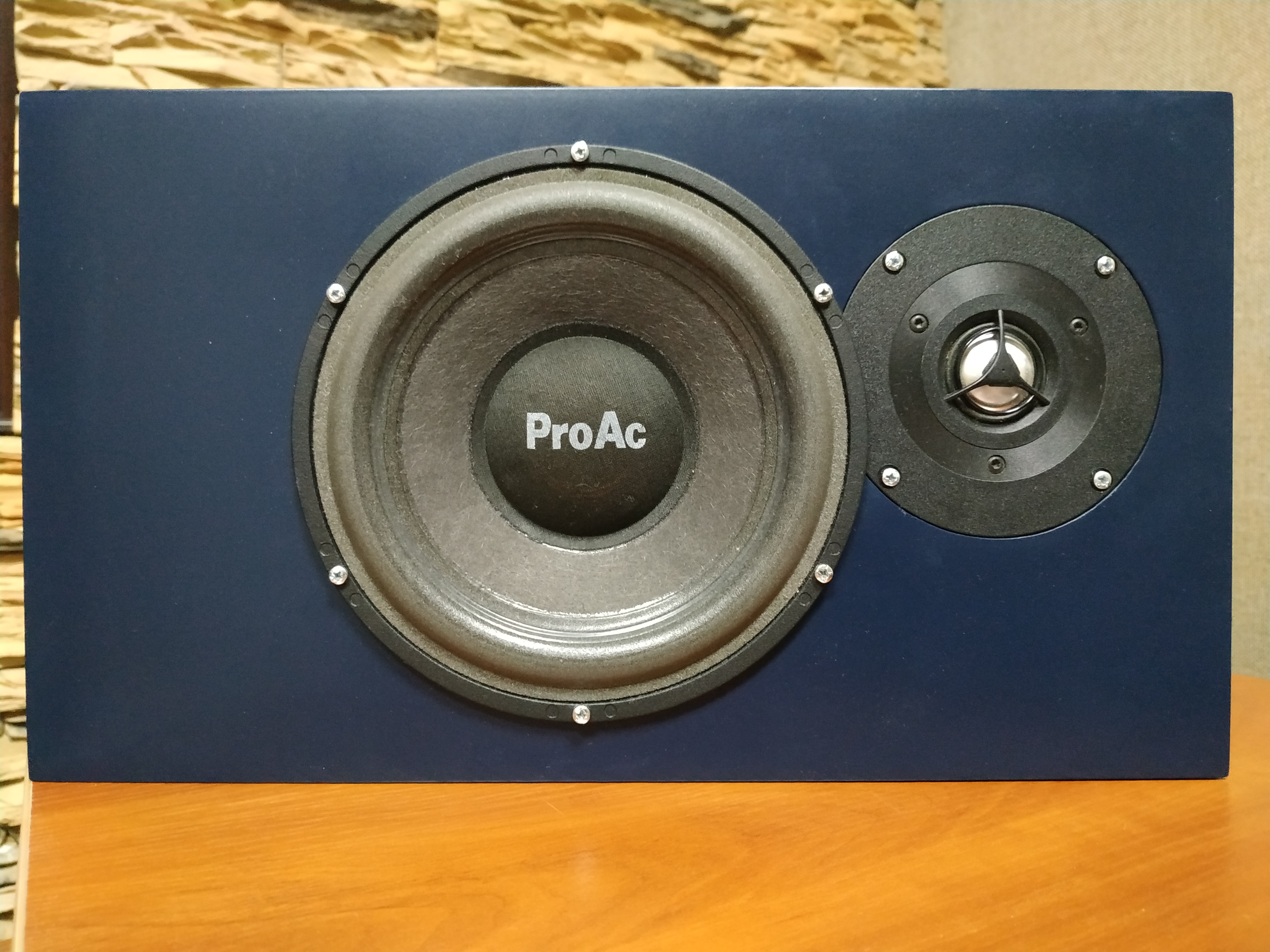

Судя по фотке около 14 см между центрами головок... так ли? И это не так мало, если бороться за равномерность АЧХ во всех углах направленности... на какой частоте кроссовера Вы остановились?
И что за головки, в итоге?

Последнее редактирование:
@belovw, не важно сколько ты потратил, важно, что тебе это было интересно........
Поздравляю с успешным окончанием (ой ли?) проекта!

А у меня полностью вышла из строя вся электроника на Адамах S4A.
Правда теперь у меня PMC IB2S, но и Адамы нужно как то восстановить....

  • Like
Реакции: belovw
Судя по фотке около 14 см между центрами головок... так ли?
Эээ... скорее да чем нет - 13 см.

если бороться за равномерность АЧХ во всех углах направленности
С направленностью всё хорошо. Практически на любом угле равномерный саунд. И только под углом 90 слышно слегка провал на верхней середине.
[DOUBLEPOST=1561031583][/DOUBLEPOST]
И это не так мало
Ближе уже наврятли получится натянуть, ну если только пару миллиметров.
[DOUBLEPOST=1561031902][/DOUBLEPOST]

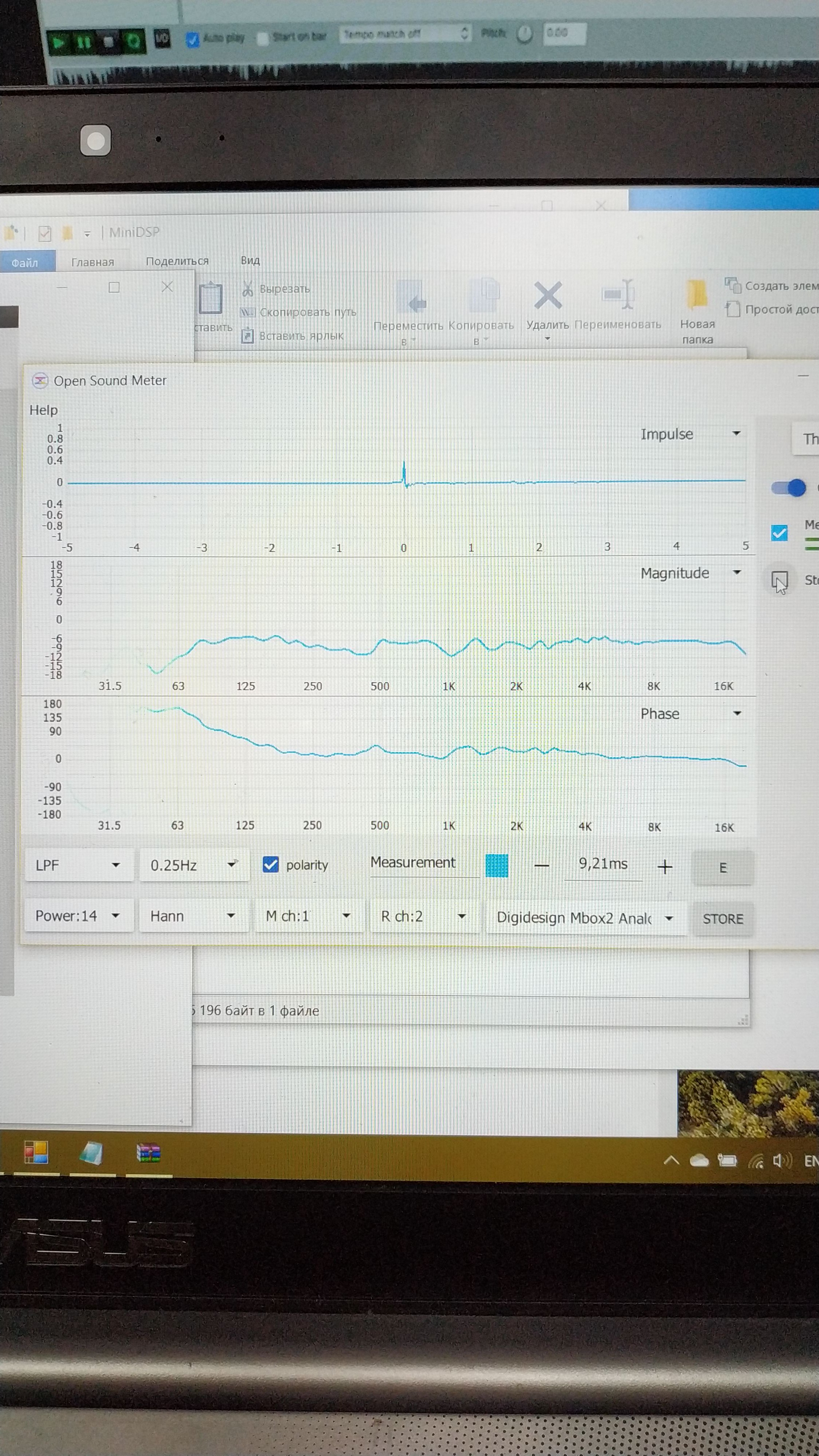

Это самая последняя настройка кроссовера. об этом и предыдущем напишу в следующем посте.

Последнее редактирование:
  • Like
Реакции: imemine
АЧХ не в самом лучшем виде, но и сейчас уже давно не такая, думаю в ±3 дБ уложится ;).
Зато фаза (не минимальная!!!!) и импульс! Даже в таком виде очень хороши.

  • Like
Реакции: imemine
на какой частоте кроссовера Вы остановились?
На днях снес все пресеты и настрои по новой.
Сделал достаточно много пресетов. Все делились на частоте 2К
  1. 1+1 (не зашел из-за высоких НИ НЧ вуфера)
  2. 2+2 (батерворт внизу + LR на верху) без переполюсовки, без задержек. Хватило физического расхождения акустических центров излучателей. звук один из лучших. Фаза хоть на верху и убегает, но зато система звучит реалистично.
  3. LR2+LR2 с переполюсовкой. Очень хороша, но имеет место быть некий 3D эффект. Особенно слышен на сплэшах - звук как-будто выворачивает на изнанку.
  4. B3+B3 без переполюсовки. Неплох, оч похож на 2+2 , но в зоне раздела звук несколько резковат.
  5. B3+B3 с переполюсовкой. На частоте раздела очень резкий звук. Хотя по измерениям всё гууд.
  6. LR4+LR4 хороший вариант, но несколько мутноват. Вата.
Остальные пресеты делились 1.6к внизу и 2К наверху.

7. B3+B2 без переполюсовки
8. B3+B2 с переполюсовкой (резковат)
9. B4+B3

все пресеты звучали практически (кроме 1 ,5 и 8, которые звучали резко, не смотря на ровную АЧХ) идентично за несколько нюансов, которые выражались практически в мелочах. В итоге я оставил 2 пресет.
Но потом "пришла муза" и я накатил ещё один пресет, на котором и получилось то что получилось на итоговых измерениях.
Позже я внес твик в итоговую АЧХ и получил (надеюсь уже окончательно) удобную кривую.

Не хотел писать, воспоминания приступов эйфории в памяти ещё очень свежи. Но прошло уже пару дней и мне не хочется лезть в кросс - видимо консенсус достигнут. Нет желания переключаться на 2 пресет, так как даже он по сравнению с последним звучит не очень. Будем ждать цыплят, осень не за горами.

Последнее редактирование:
  • Like
Реакции: Prisoner и imemine
Ближе уже наврятли получится натянуть, ну если только пару миллиметров.
для двухполоски такой хороший результат (без сюрпризов на частоте раздела)- это компромисс, возможный только за счёт Vifa D25AG35-06 с низкой Fs.
Я вот тоже свой проектик ас делаю потихоньку - сначала думал хорошие две полосы проще:D и дешевле:D Но все-таки решил начать с трёхполоски:)

Надеюсь это проще чем 2 полосы.
У Вас очень оптимально, нмв, в плане достижения топового качества надёжными (и сравнительно доступными !) средствами.

Просто я-то ещё в начале пути:) Зашёл с маленьких ставок. Надеюсь максимально сблизить 3-х дюймовую СЧ и твиттер (и частоту раздела от 5.5к). Планирую ЗЯ (на НЧ), пока что.
Взял поиграться динамики daytonaudio с партэкспресс (у них есть недорогая пищалка nd25fa с маленькой лицевой шайбой).
Для начала СЧ\ВЧ звено хочу опробовать через цифровые фильтры на PC с аудиоинтерфейсом. Потом буду решать в какую сторону двигаться дальше.
Размеры и соотв. вес - в ЗЯ будут, конечно, большими. (Либо брать мощную НЧ головку и вытягивать цифровым фильтром на маленьком ящике, но это уже совсем другая цена по НЧ).

Последнее редактирование:
Очень интересная тема. Тоже хочу повозиться. Только я хочу 8" и после прочтения ветки уже и не знаю - на что ориентироваться. Судя по высказываниям - ScanSpeak не совсем то, что нужно. А что может подойти? Не слишком дорогое и вполне подходящее?

уже и не знаю - на что ориентироваться
везде свои риски и компромиссы. Актуального типового проекта нет.
ТС выбрал для себя драйверы из ProAc (ScanSpeak 18w/8542) и PMC TB2 (Vifa D25AG35-06).
Везде свои компромиссы- сабниз на полную с 8542, хоть и с активным усилением - втопить будет непросто (мощность, ход диффузора, размер - ограничены). Но ровную АЧХ на умеренной громкости - получить возможность есть.
И цена (драйверы+активное усиление+DSP)... Скажем прямо - есть неплохие мониторы за такие деньги.
У меня свои идеи - я не хочу ФИ, а хочу ЗЯ для драйвера на 8 дюймов и более бюджетный вариант. И, опять же, сабниз я втопить все-равно не смогу (и не собираюсь).

На НЧ у меня есть SD215 от daytonaudio, он двухкатушечный - на одной катушке он может пойти для ЗЯ. Учитывая уполовиненную мощность при этом - 30 Гц в 24x7 абсолютно точно не втопишь. Но большой размер и большой ход катушки - радуют (т.е. кратковременно - шанс есть) - надо проверять, и если не понравится - поменяю, а будут результаты может и запилю здесь тему. На СЧ/ВЧ пока-что ds90/nd25fa.
Сшить весь этот зоопарк - будет еще та задача. И корпус конечно - он будет тяжелый, распил закажу, ручным фрезером я пользоваться умею и струбцины есть.
И по собственному опыту скажу - я бы начал с измерительного микрофона, а не с драйверов.

  • Like
Реакции: Lank
Позже я внес твик в итоговую АЧХ и получил (надеюсь уже окончательно) удобную кривую.
Посводил, миксы стали обретать обратную форму АЧХ итоговой кривой. Вернул назад к флэту, ибо трансфер функция должна быть линейной. Стало получаться, надеюсь.

  • Like
Реакции: Prisoner и imemine
Может не первый спрошу об этом, а что не купили просто проак?
По началу я Proac вообще никак не рассматривал. Год назад поработав на 110-ых я проникся ими. Думал прикупить, но мне подарили динамики и... дальше вы знаете.
Потом, то что у меня получилось имеет отдалённое отношение к Proac. Кроссовер совершенно другой.

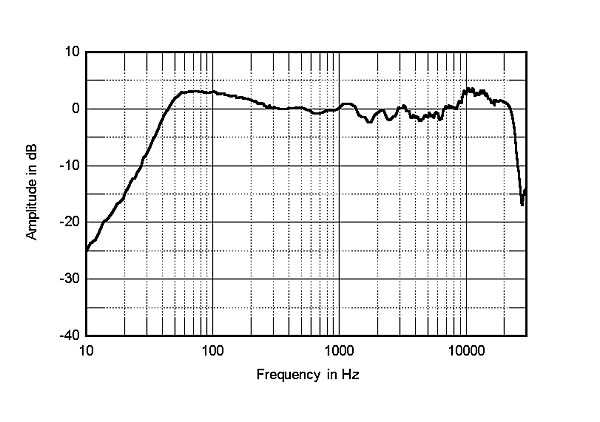

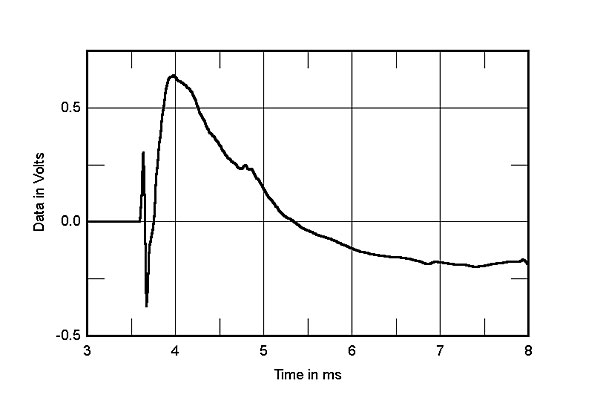

Сравните импульс моих со ступенькой соток

----
Про фазовую вообще молчу. Н у и характер АЧХ совсем другой.

-----

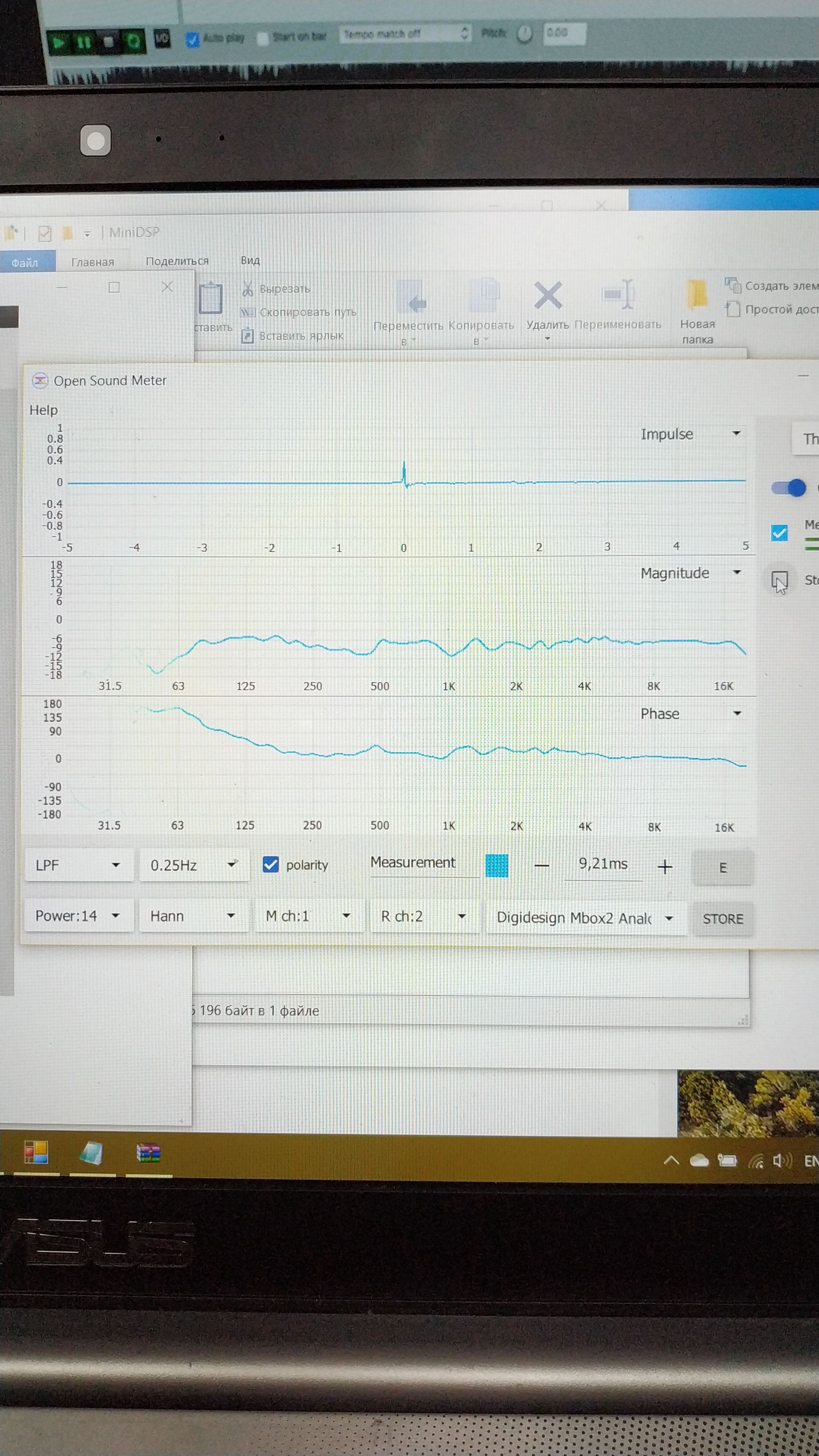

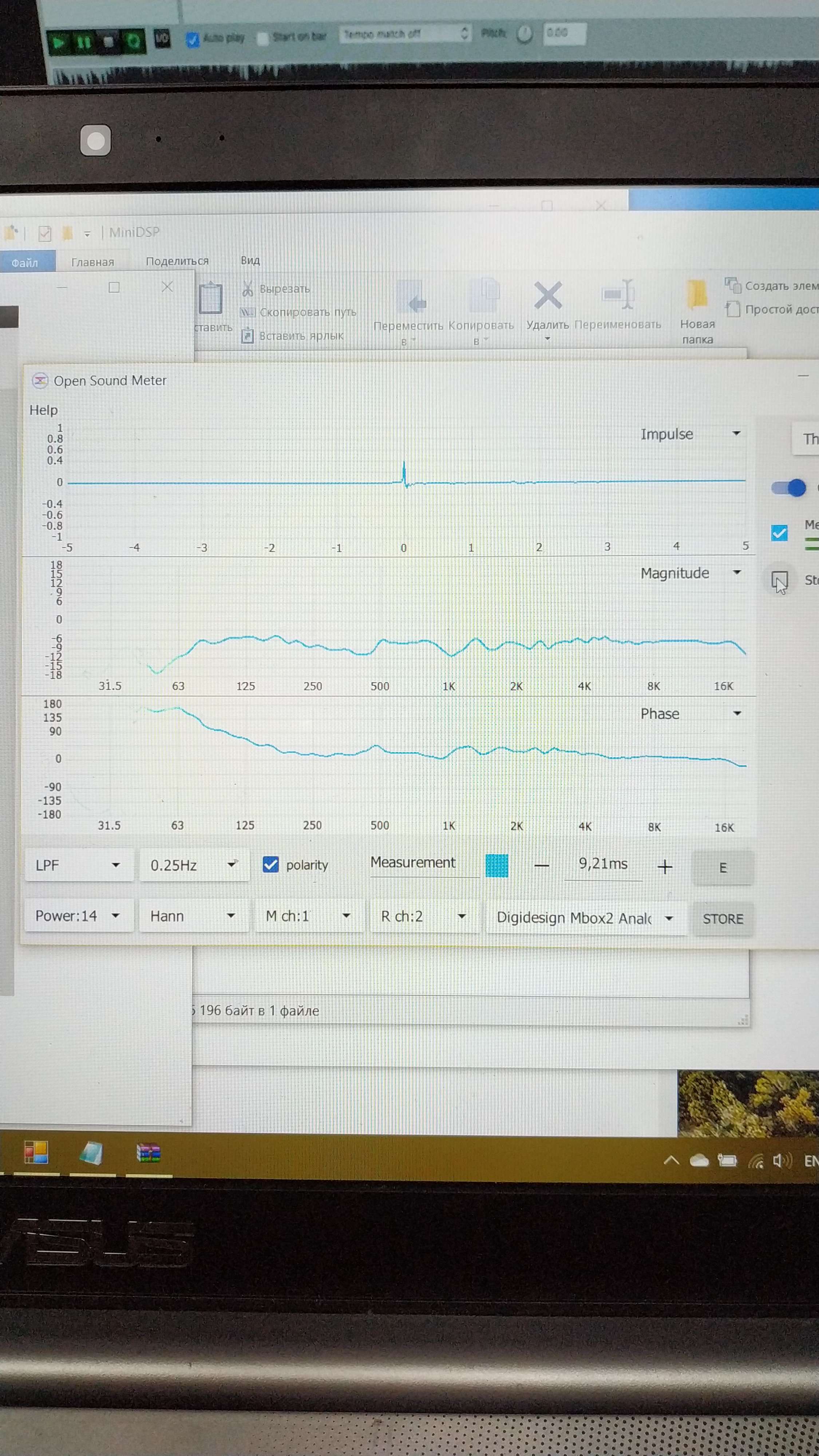

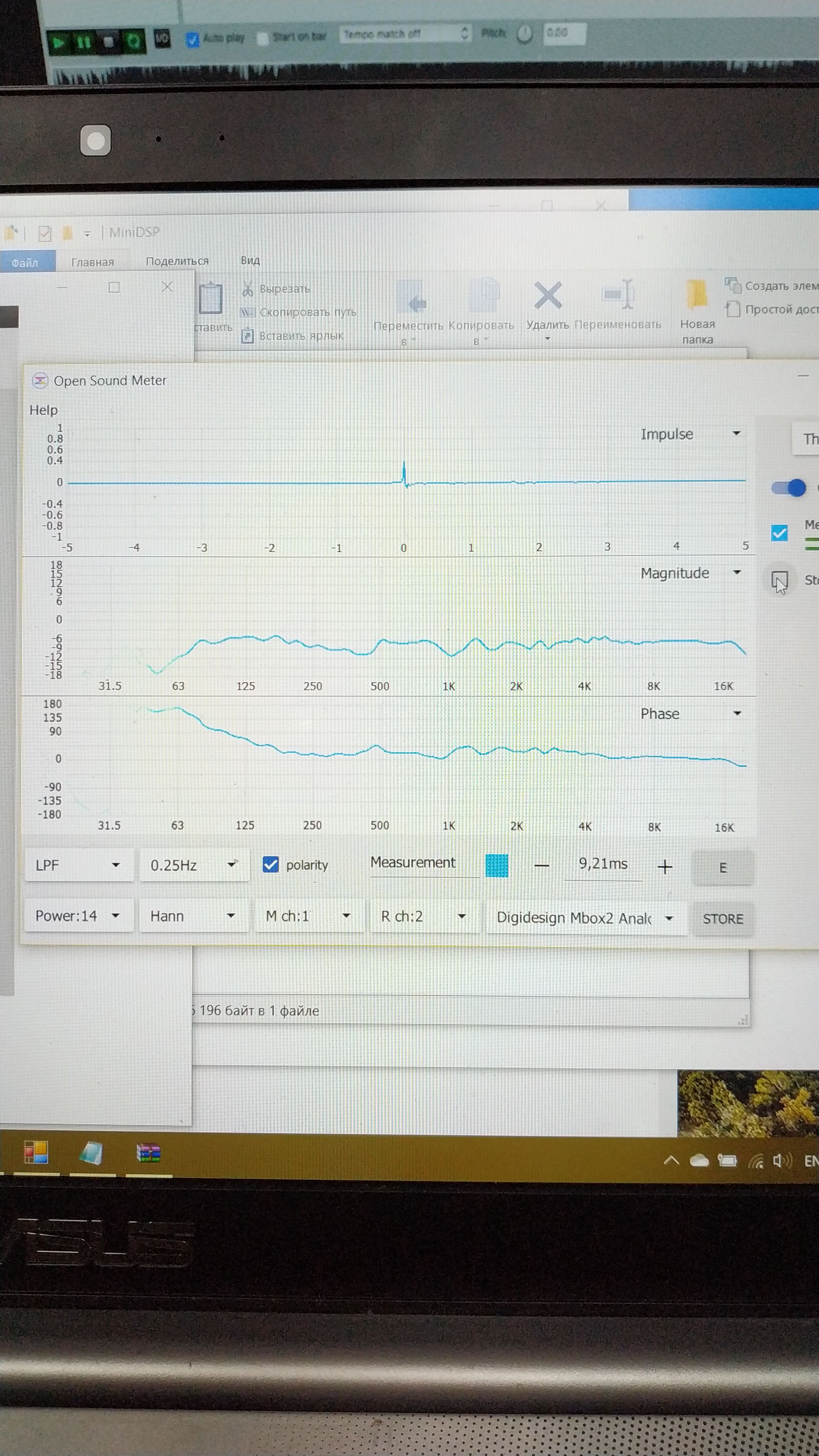

А это замер моих
162504

  • Like
Реакции: imemine
а в чём оказалась проблема, если не секрет?
В том, о чем ниже написал @diggidon
belovw, это жесть!:shok: Чесслово...
Неужели вы не понимаете, что именно в фильтре вся, так сказать, соль и заключается? Люди годами этому учатся а потом годами совершенствуют своё мастерство - именно в фильтростроении...
Вот, к примеру, продукция Володина. Поинтересуйтесь у юзеров Питонов - все в состоянии жидкого восторга... Как Вы думаете, почему?
Ящики? Любой мало-мальски грамотный пионер посчитает правильный ящик с помощью параметров Тиля-Смолла и соответствующего ПО. Тем более, если требуется посчитать ЗЯ.
Динамики? Хорошие, конечно, но не так чтоб уж сильно дороже "стодолларовой Вифы".

Только благодаря правильно посчитанным фильтрам конструктор из динамиков и ящиков имеет шанс превратиться в студийные мониторы.

  • Like
Реакции: imemine
Да... Наверное, все-таки нет смысла заниматься "такой" самодеятельностью. С одной стороны- вроде бы как можно значительно уменьшить расходы. Но с другой стороны - скорее всего (без соответствующих знаний) получим не совсем приемлемый результат. И в итоге - напрасная трата денег и времени. Вот если бы к наборам динамиков приложили еще и фильтр, рассчитанный именно под этот набор - тогда другое дело. А так ... сам я рассчитать (естественно) не могу. Кого-то просить!? Профессионалу за работу надо соответственно заплатить. А связываться с дилетантом - себе дороже. В общем - придется подбирать что-то из готового.

@Lank, тут от специфики не уйти, повторюсь - увы, типичных проектов нет. Выскажу мнение - с ними вообще тяжело, т.к. ассортимент доступных головок регулярно меняется, а уж тем паче дешевых.

Ну а так - скажем JBL 305 MKII - выйдет в два раза дешевле того набора динамиков, которые я приобрел (а я брал очень демократичный вариант). (Не говоря про усилитель). И дешевле одного нового ScanSpeak 18w/8542.
На уровне -10 дБ они заявляют 43 Гц. Хотя понятно, что полноценный сабниз там не выжать физически.
(Это я, так сказать, отправную точку по цене взял где-то).

  • Like
Реакции: Lank
belovw
Все мои коллеги кто работал с питонами , от жидкого восторга - быстро перешли к их продаже )
один даже сделал саб из макси )))))
Я лично вообще восторга не испытал , раза 4 слушал макси ...это пипец какие невнятные моники )

Неужели вы не понимаете, что именно в фильтре вся, так сказать, соль и заключается? Люди годами этому учатся а потом годами совершенствуют своё мастерство - именно в фильтростроение...
Женя и все остальные сопереживающие. Прошло 9 месяцев как я не перестаю крутить фильтр на этих мониторах. Звук мне не нравился. Они не были похожи на PMC, не было той сцены которую рисуют PMC. Попытка создать мега супер мониторы на фирах привела к тому, что они звучали ещё хуже чем EVE audio CS205. Поездка на мастер класс к Мауриссио тоже толком ничего не дала, но...
Дала толчок в дальнейшем изучении технологий фильтров. Сегодня я получил ту настройку, которая позволили мониторам выдавать огромную сцену. (прошу не ссылаться на фазовые проблемы, их как раз таки нет) смотрите результаты измерений готовой конструкции.

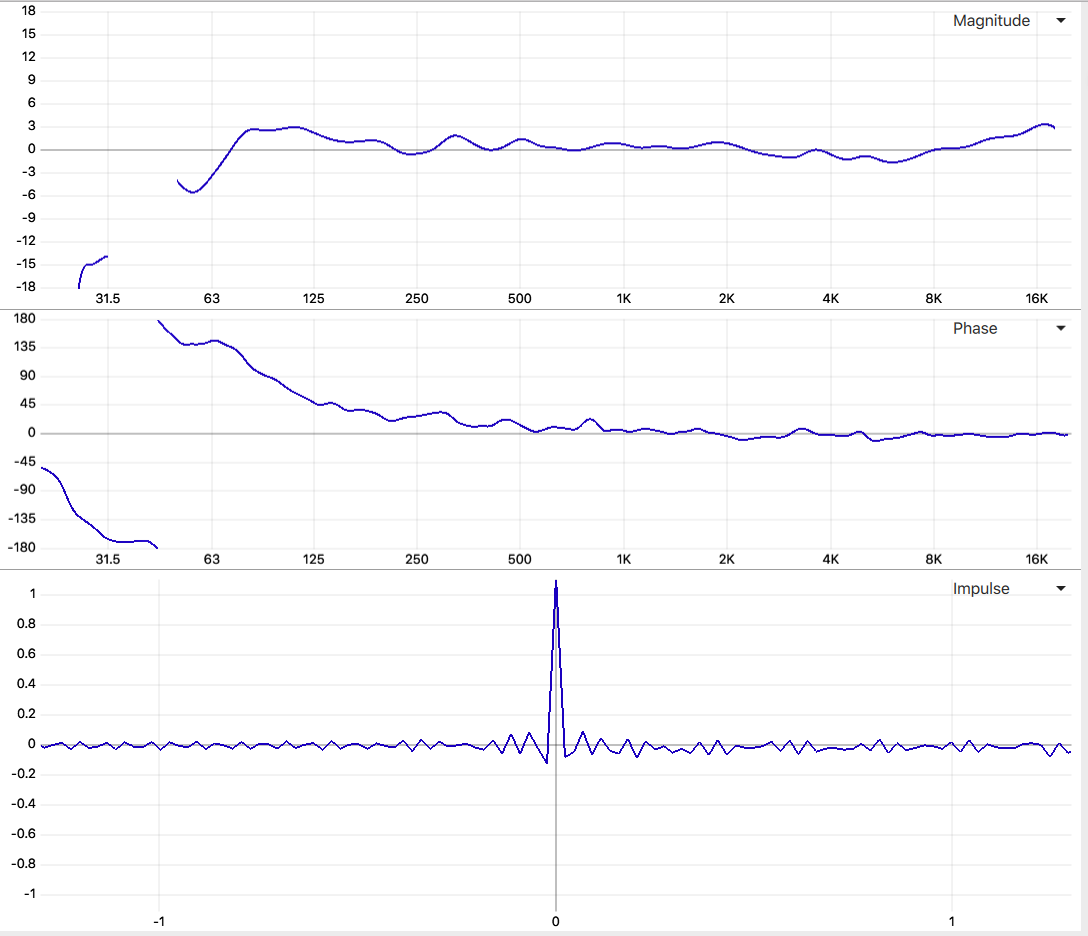

177138

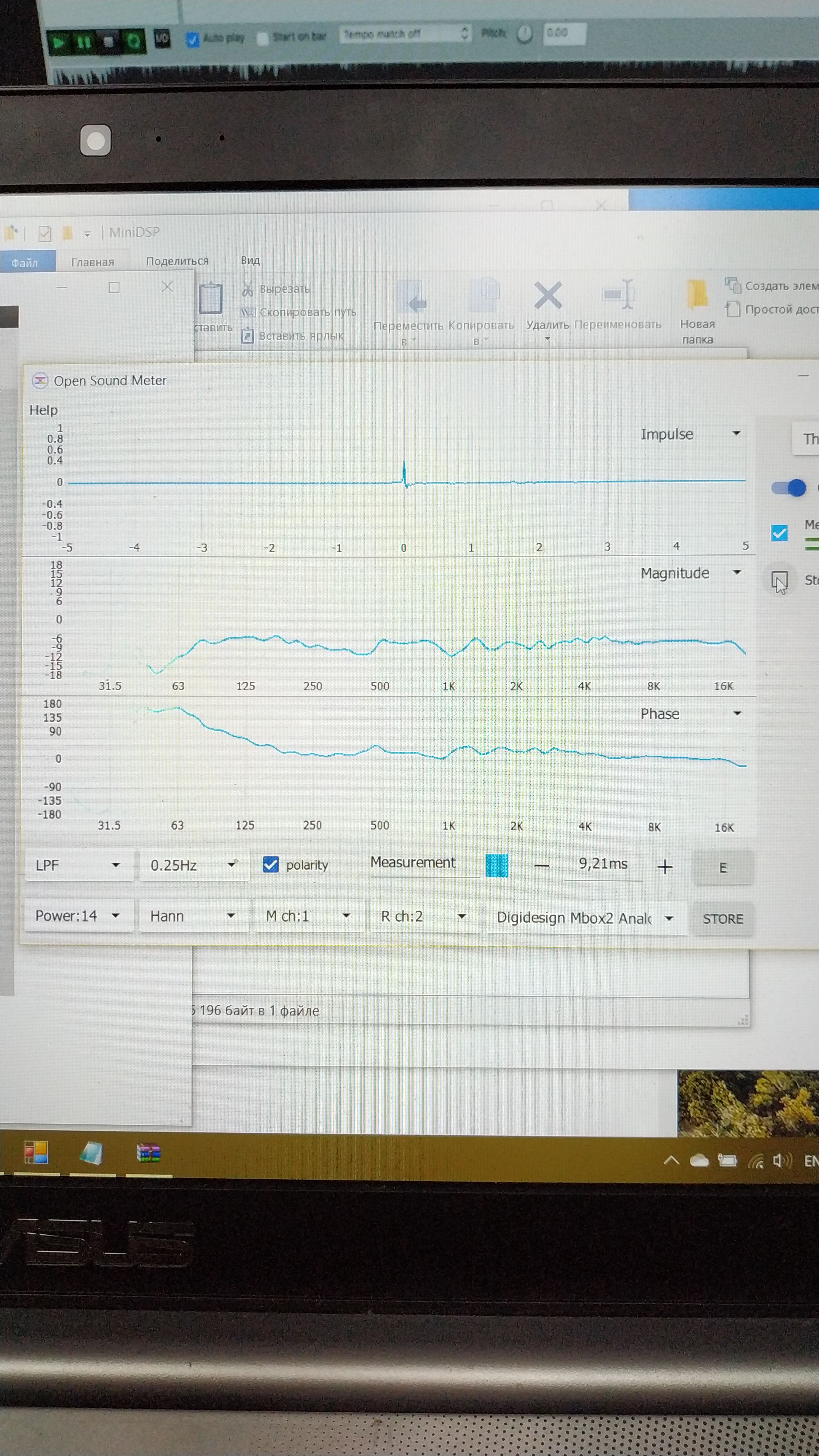

Вот что получилось. Это ни разу не FIR. Банальная двукхполоска на IIR.
Итоговая задержка составили 0.02 милли сек!!!
Подьем на НЧ и ВЧ это просто тон компенсация. Мне так удобнее. Без неё АЧХ вообще ровная.
Фазовая кривая по Меерсаунду получилась аж CP44. У них такого нет. Близжайшее это CP63. Так что у меня получилось даже круче.
Жду в гости на прослушивание жителей и гостей Алматы.

Хочу передать огромное спасибо моим учителям Джону Майеру и Мауриссио Рамиресу.
Сделано в Казахстане.
Не реклама. Не продаётся.
Просто делюсь итогами проделанной работы.

Последнее редактирование:
@belovw, а с какого расстояния лучше делать замер, т.е. на каком удалении от колонки должен быть микрофон? Интересуюсь, потому, что тоже сделал себе мониторы и настройка фильтра в процессе.
