усилитель наушников на TPA6120 - подключение питания (1 онлайн

mitinglas

дМитрий Зайцев
Я покупал готовый, просто порекомендовали на этом же форуме. Почитал про него и купил. Питаю от него HiFiman HE500 - действительно работает, "обычным" так не раскачаешь планары низкоомные.

  • Like
Реакции: Al Soloviev

Al Soloviev

Well-Known Member
18 Июн 2008
1.242
900
113
Решено сделать на китайском чипе. Если заработает с обычными ушами уже хорошо.

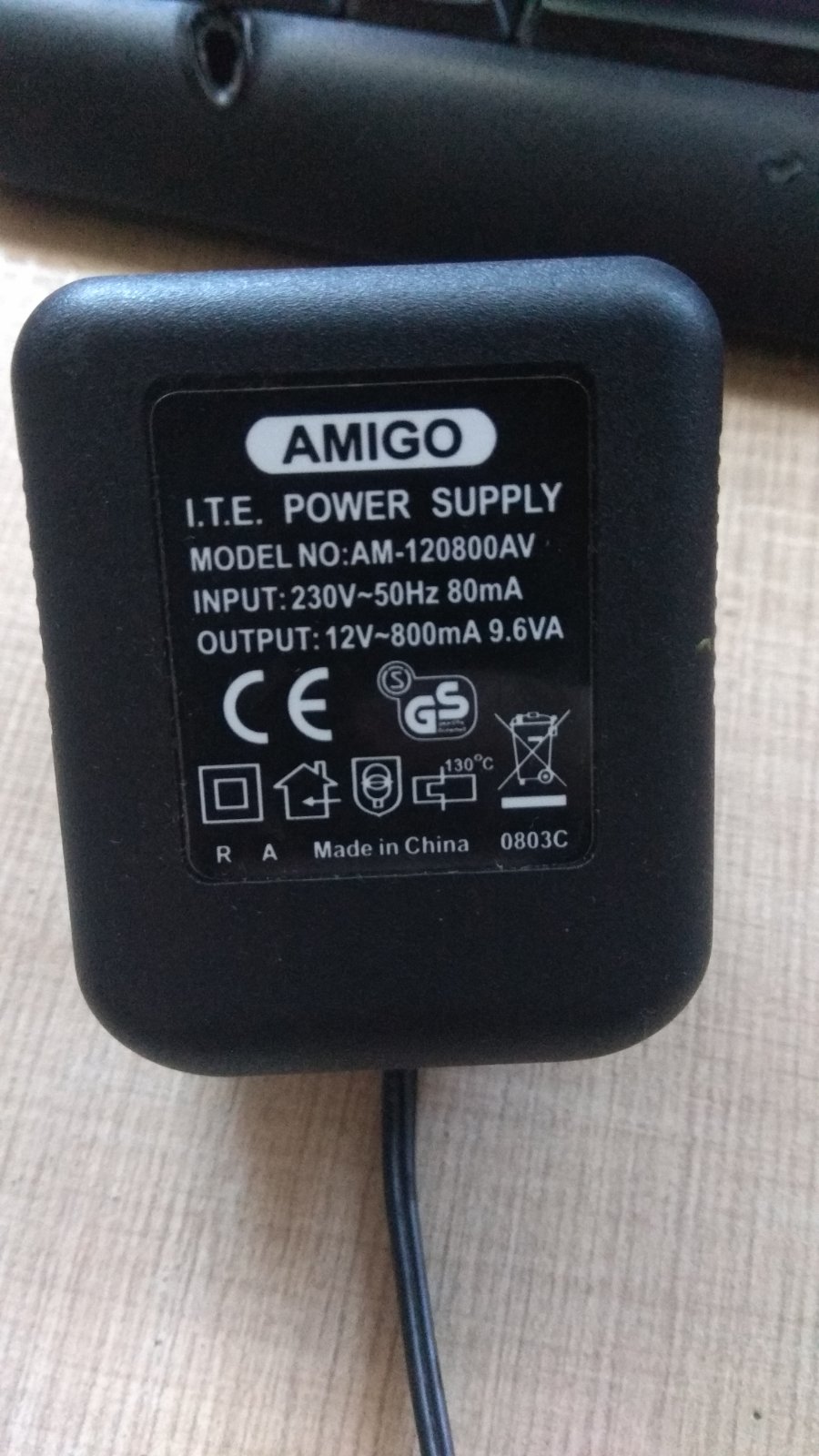

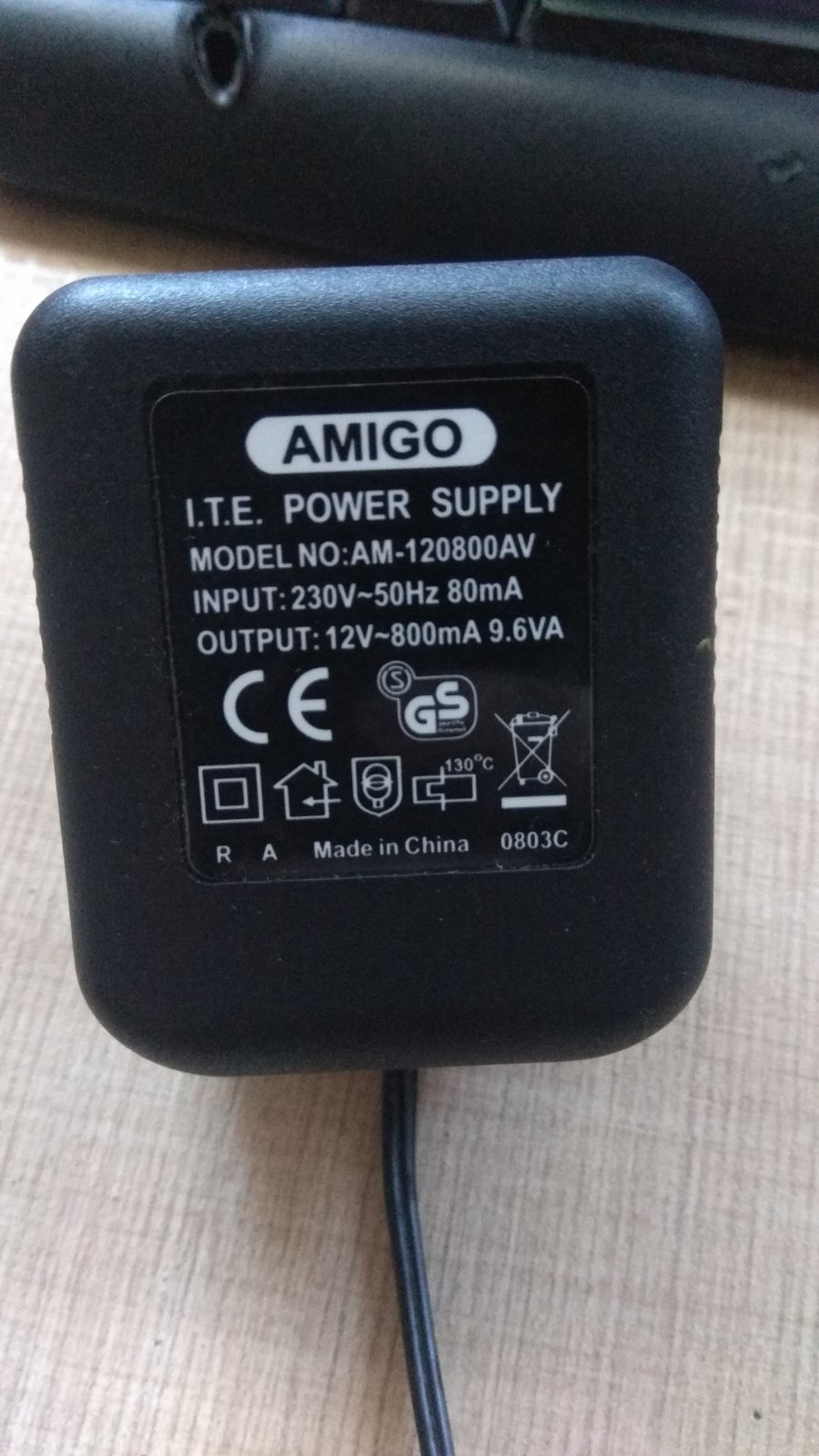

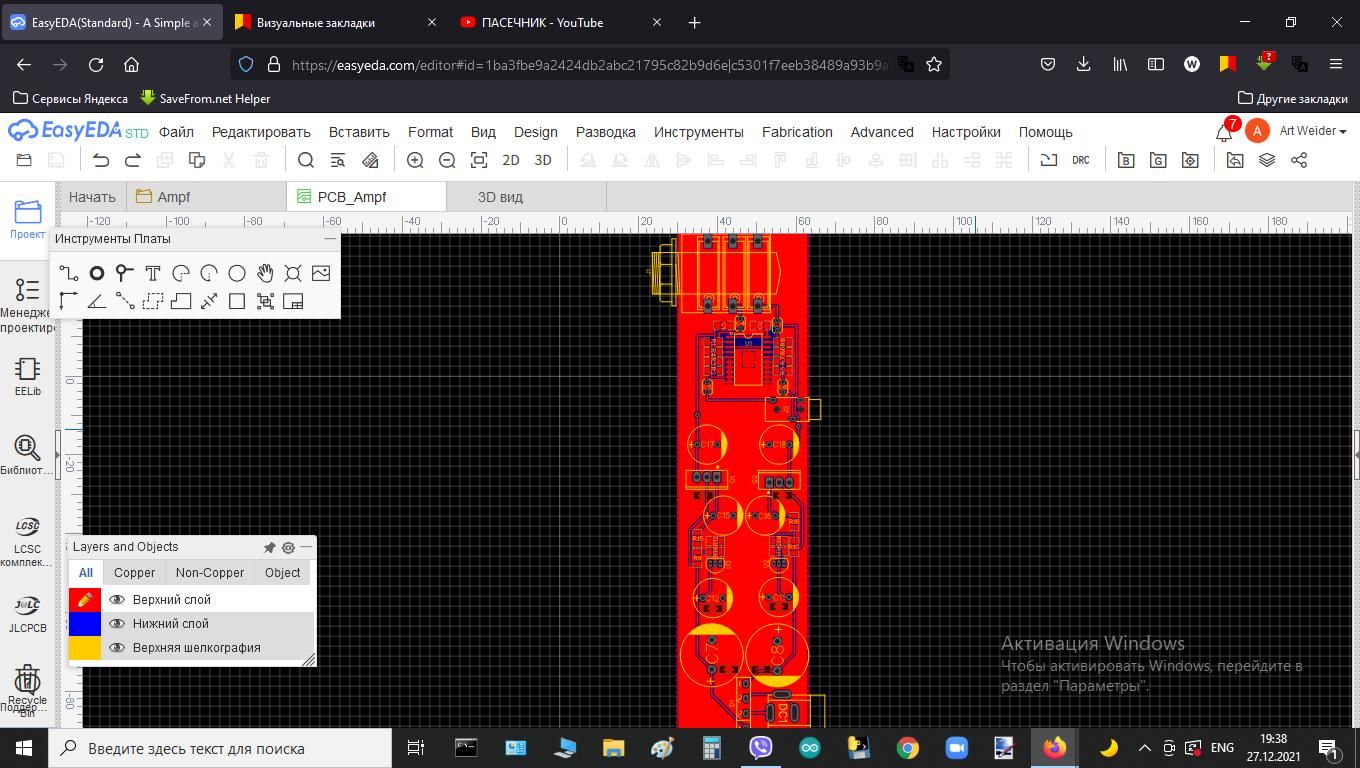

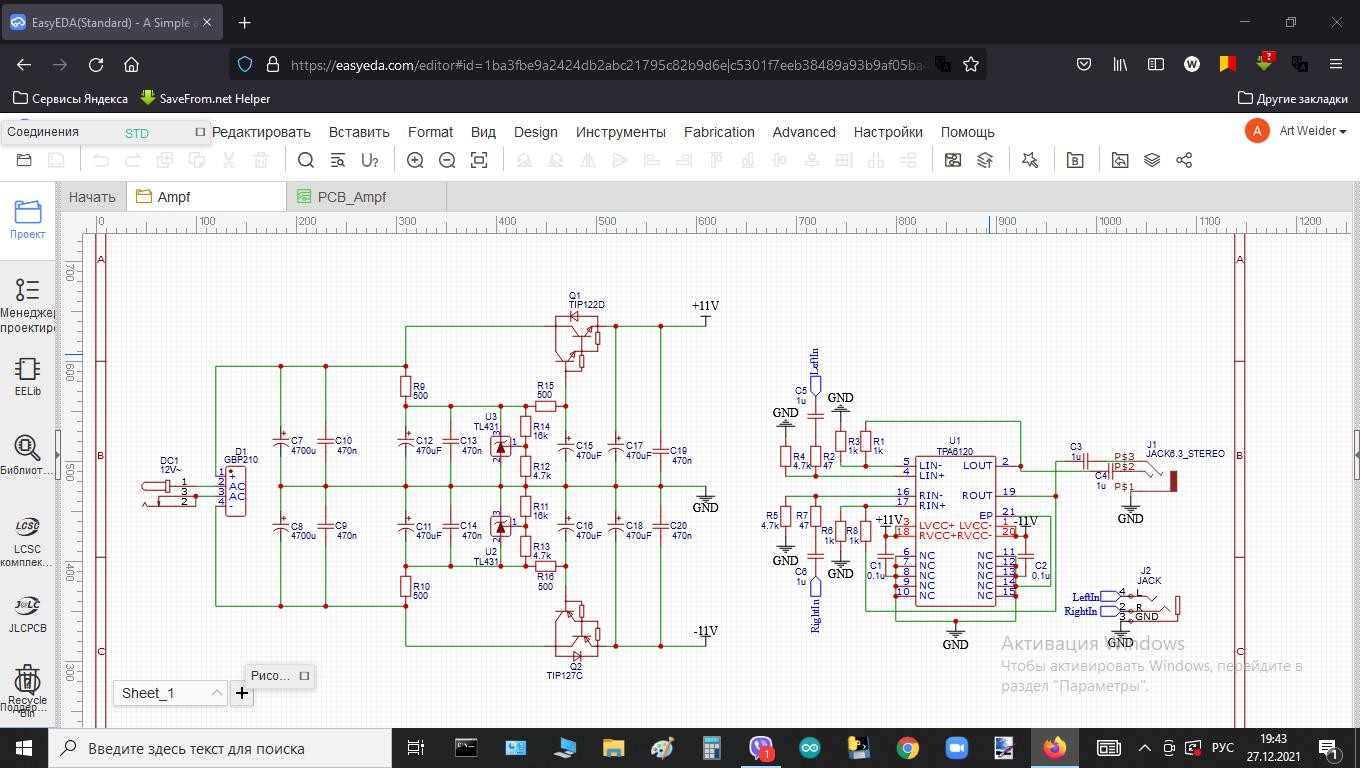

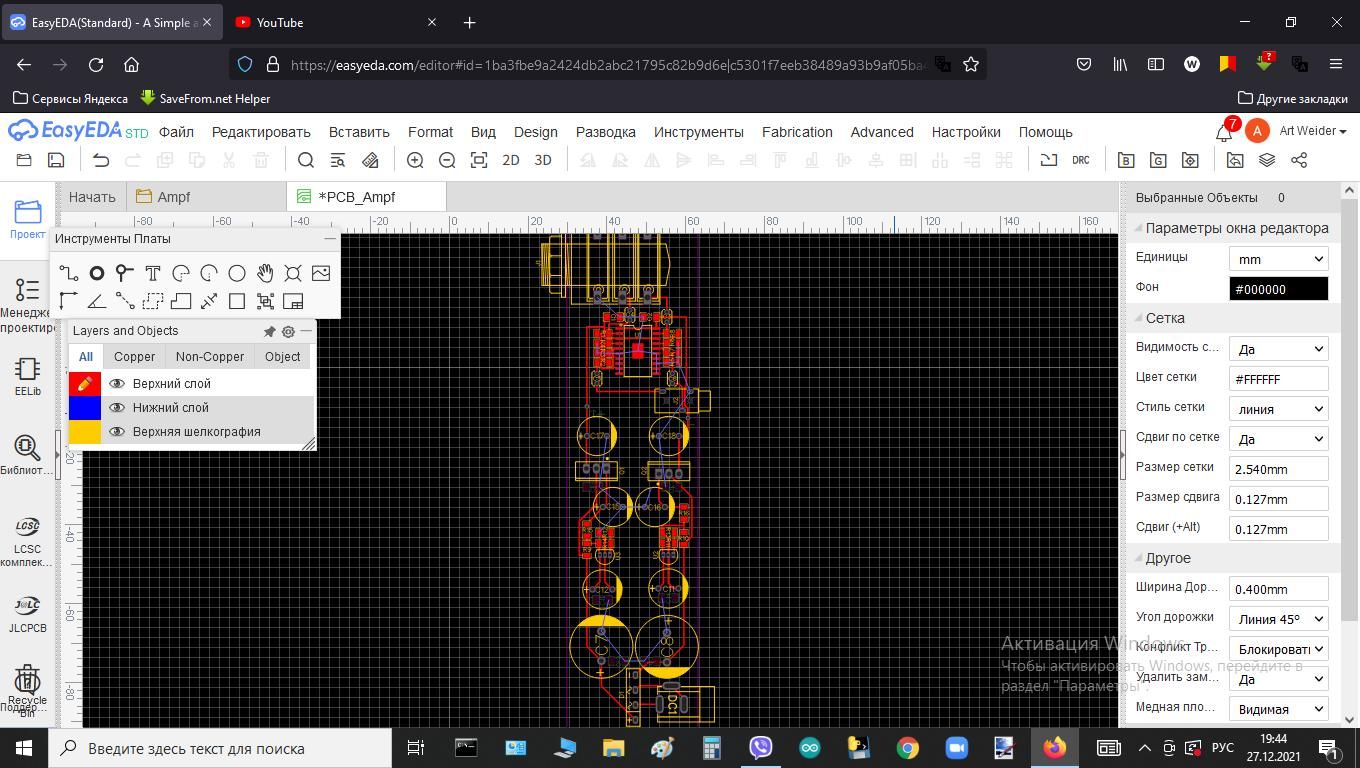

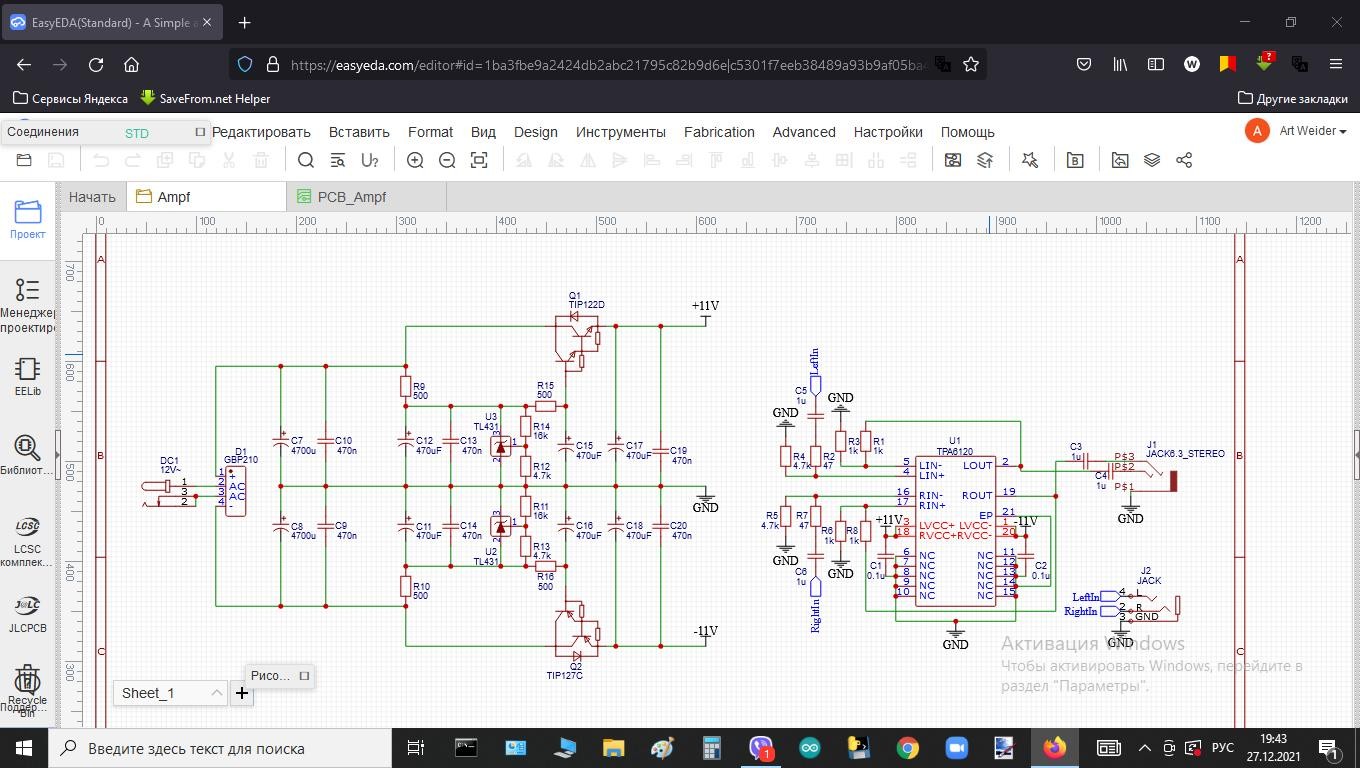

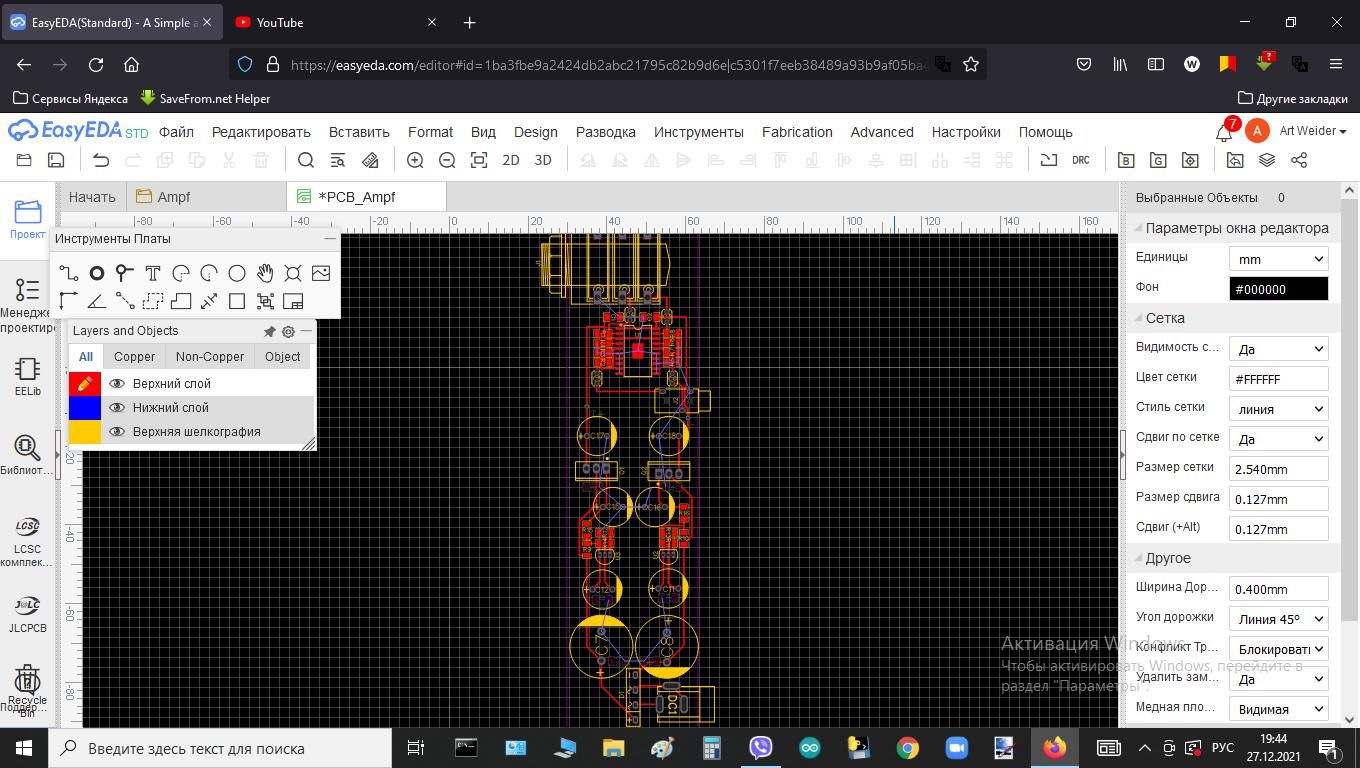

Вот перед тем как заказать плату. Сын развел ее.
Правильно ли сделана схема и печатка? Комментните плиз, кто шарит


Вложения

Rst7

Well-Known Member
10 Янв 2010
2.167
2.156
113
50
Kharkiv-city
Правильно ли сделана схема
Неправильно. Пусть внимательно проверяет цепи ООС, там в правом канале перепутаны входа.

Кроме того, надо выбросить разделительные конденсаторы, толку от них нет. А вот резисторы на выходе (несколько ом) - забыли, и это скорее всего приведет либо к самовозбуждению, либо к выгоранию выхода в случае КЗ.

И если Вы будете подключать к полноценной аудиокарте, сделайте балансные входы.

  • Like
Реакции: Al Soloviev

Al Soloviev

Well-Known Member
18 Июн 2008
1.242
900
113
Неправильно. Пусть внимательно проверяет цепи ООС, там в правом канале перепутаны входа.

Кроме того, надо выбросить разделительные конденсаторы, толку от них нет. А вот резисторы на выходе (несколько ом) - забыли, и это скорее всего приведет либо к самовозбуждению, либо к выгоранию выхода в случае КЗ.

И если Вы будете подключать к полноценной аудиокарте, сделайте балансные входы.
Спасибо огромное!


digilab2

Well-Known Member
19 Июн 2012
12.343
6.451
113
68
Москва
www.skbprost.ru
и питание это ненужное выкиньте, поставьте lm317t lm337t с емкостями в вывода аdj на землю 220мкф
самое главное не забудьте повер пад у tpa на землю припаять иначе возможны фокусы , сделать это
весьма не просто да и схема с одной тра это относительное вовно вот это надо собирать, там кстати и платы есть
-но самый лучший вариант по звуку это ора2156+ lme49600 тоже по такой же системе композитом , еще хорошо
работают и весьма несложны в сборке это крокодилы на ора1688 ( 4шт в паралель на канал)

Последнее редактирование:
  • Like
Реакции: Al Soloviev

Al Soloviev

Well-Known Member
18 Июн 2008
1.242
900
113
не забудьте повер пад у tpa
что такое power pad у ТРА и где его искать? С остальным вроде понятно
схема крокодила вам известна наверное я надеюсь т.к это самый простой вариант качественного ушнюка
нет, вот тока ныряем в тему... где глянуть можно?

по поиску вот этот тред нашел https://rmmedia.ru/threads/125630/ - здесь?

Последнее редактирование:

General Dead

Well-Known Member
26 Фев 2006
7.225
3.788
113
45
Kharkiv UA
что такое power pad у ТРА и где его искать?
снизу). Металлическая пластинка для теплоотвода с кристалла, паяется на плату. В даташите все расписано.

Зы тоже когда то покупал эту микруху для собирания усилка для баеров 990, но потом плюнул и купил китайское законченное изделие на ней , спдиф+CS4398+TPA6120 какие оу не помню уже, вроде ора хххх.

  • Like
Реакции: Al Soloviev

digilab2

Well-Known Member
19 Июн 2012
12.343
6.451
113
68
Москва
www.skbprost.ru
-opa2604 они там все лепят хотя по слухам это перемаркировка какого то более дешевого оу , как ора627 это ad744
-ну да собственно пост 6 там супер пупер на lm49600 только оу лучше вместо lme49720 ора2156 или ора1656( первые лучше)
крокодил пост 27 туда лучше ора1688 2шт ( 4оу в паралель) это выход , на вход опять же opa2156 половина ,вторая половина
в интегратор который там на tl 071 , впрочем возможны варианты папример 5 оу в паралель 4 из ора1688 и1 из2156 . второй
2156 как вход а интегратор оставить на tl071( который кстати вряд ли понадобится т.к смещене у этих оу никакое) впрочем можете
сварганить и на ne5534 как все в родной схеме мощность только меньше будет но зато стоят недорого
спдиф+CS4398+TPA6120 какие оу не помню уже, вроде ора хххх.
еще проще купить fx audio dacx6 ( cs4398) или dacx6 mk2 ( es9018q2m) там по моему даже usb и блютуз есть если не путаю стоит
в районе 7К рублей

Последнее редактирование:
  • Like
Реакции: Al Soloviev

dugdum®

Active Member
12 Янв 2005
4.471
2.578
113
Москва, ЮАО
в Dac-X6 вроде именно усилитель для наушников с кривой АЧХ сделан, а выход линейный там хороший. Уже не помню что, но что-то я там перепаивал со советам из интырнета )

А задержку на нём не замечали слышимую? Быстро конвертирует?
А откуда ей там взяться, если по SPDIF гнать?


digilab2

Well-Known Member
19 Июн 2012
12.343
6.451
113
68
Москва
www.skbprost.ru
А задержку на нём не замечали слышимую? Быстро конвертирует?
задержка цап 9.4/fs ( сек) это single mode+ 4 сэмпла spdif приемник
Уже не помню что, но что-то я там перепаивал со советам из интырнета )
-скорее всего четыре резистора на входе и в оос tpa, там не должно быть более 1-2ком а китайцы иногда лепят до 10ком в итоге к.г
ломовой и ачх вся кривая так как tpa это ОУ c тос

Последнее редактирование:

mitinglas

дМитрий Зайцев
А откуда ей там взяться, если по SPDIF гнать?
Был такой интерфейс ASUS Essence One - так в нём чуть не под 20мс задержка была при простом DAC! На любой частоте, кроме апсемплинга. У них какой-то буфер не отключаемый стоит.
Так что я теперь обжегшийся интересуюсь.
К примеру наши "кулибины" из Нижнего сделали свой DAC, который звук выводит по S/PDIF быстрее чем зв.карта RME AIO, которая по цифре его отдаёт! Сам измерял.

Последнее редактирование:

digilab2

Well-Known Member
19 Июн 2012
12.343
6.451
113
68
Москва
www.skbprost.ru
-в цифре ничего быстрее быть не может , что такое spdif это специальный код ( по моему манчестерский) сначала идут 4бита синхронизации
потом 24бит данных , и 4 служебных бит , приемник должен этот последовательный код сначала записать в паралельный потом
раскодировать и выделить mclk , sck , lrck и dout это примерно занимает время 4 сэмпла причем в хороших приемниках это время еще и плавает пока синхронизации точной не будет, дальше в цап обязательно есть цф- это еще задержка , так что может он быстрее чем цап рме ( ак4490 ) выдает сигнал но не быстрее чем приходит цифра иначе это time machine и нарушение закона причинности, правда есть такие nos dac там на цф просто положили т.к сейчас любой источник все равно на выходе цф имеет ( daw . разные плеера и прочая муть) эти цап да имеют задержку несколько сэмплов только для записи с последовательной шины, но как правило имеют большие внеполосные помехи и серьезно худший imd
-да и не очень понятно как вы цифру да еще spdif где нет точки отсчета могли сравнить с аналогом -связи никакой нет

Последнее редактирование:

mitinglas

дМитрий Зайцев
-да и не очень понятно как вы цифру да еще spdif где нет точки отсчета могли сравнить с аналогом
не сравнивать, а измерять: соединяешь выход аудио интерфейса на вход зв. карты и меряешь утилитой задержку.


digilab2

Well-Known Member
19 Июн 2012
12.343
6.451
113
68
Москва
www.skbprost.ru
не сравнивать, а измерять: соединяешь выход аудио интерфейса на вход зв. карты и меряешь утилитой задержку.
-это как раз и означает что просто цап в rme имеет большую задержку, чем система spdif выход +внешний цап


mitinglas

дМитрий Зайцев
-это как раз и означает что просто цап в rme имеет большую задержку, чем система spdif выход +внешний цап
и именно эта задержка меня теперь и интересует во всех DAC. Именно про неё и и спрашивал.


dugdum®

Active Member
12 Янв 2005
4.471
2.578
113
Москва, ЮАО
конкретно в DAC-X6 все норм, по SPDIF какие-то семплы задержка, а так под него есть ASIO дрова.
но я не знаю как там в MKII, первую версию без простой переделки я бы не рекомендовал брать, чтобы слушать на наушники,
там завал и по ВЧ и по НЧ сделан в буферном каскаде перед TPA. И это не аудиофилия, там по ВЧ с 10 кГц завал, по НЧ тоже хорошо подрезано.

Последнее редактирование:
  • Wow
Реакции: mitinglas

dugdum®

Active Member
12 Янв 2005
4.471
2.578
113
Москва, ЮАО
но переделка однако очень простая. выкусить пару smd конденсаторов в обратной связи ОУ перед TPA. и увеличить проходные ёмкости перед этим ОУ, например, до 100 мкф.


General Dead

Well-Known Member
26 Фев 2006
7.225
3.788
113
45
Kharkiv UA
А задержку на нём не замечали слышимую? Быстро конвертирует?
Он у меня на домашнем компе, музыку послушать, ютуб и т.п. К тому же по соах подключен, не по юсб. Тема задержки там не актуальна.


General Dead

Well-Known Member
26 Фев 2006
7.225
3.788
113
45
Kharkiv UA
но переделка однако очень простая. выкусить пару smd конденсаторов в обратной связи ОУ перед TPA. и увеличить проходные ёмкости перед этим ОУ, например, до 100 мкф.
а есть дето схема этого китайского девайса?


dugdum®

Active Member
12 Янв 2005
4.471
2.578
113
Москва, ЮАО
а есть дето схема этого китайского девайса?
целиком не видал, но конкретно насчет переделки прям на ютюбе можешь загуглить, там всё предельно ясно. Если что могу разобрать и сфоткать какие ёмкости надо удалить.

  • Like
Реакции: General Dead
