Схема качественного и мощного усилителя для наушников. (1 онлайн

[Aleksandr Oleynik]

Нужна 100% проверенная схема качественного и мощного усилителя для низкоомных (от 9 ом) мониторных наушников.
С блоком питания от сети.
Использоваться будут в условиях сцены - важна надёжность и габариты так же имеют значение.



[Cifrovoymag]

@Aleksandr Oleynik, Есть схема Лампового усилителя с трансформатором внутри. Интересно? на 6н23п



[real64]

Параллельник (не смейтесь!!!). Вариант с транзисторами 2SA1930/2SC5171 на выходе у меня второй месяц трудится на 4 Омную нагрузку в виде околокомпьютерных колонок.
http://www.diyaudio.ru/forum/index.php?topic=4695.0



[Aleksandr Oleynik]

@Cifrovoymag, нет... Забыл написать, что использоваться будет в условиях сцены - посему важна надёжность и не убиваемость..., габариты так же имеют значение.



[Ga_rY]

9 Ом, почему такие низкоомные, сколько пар наушников необходимо подключать?
Для сцены какое-то особое качество не имеет смысла, сколько процентов искажений устраивает?



[land]



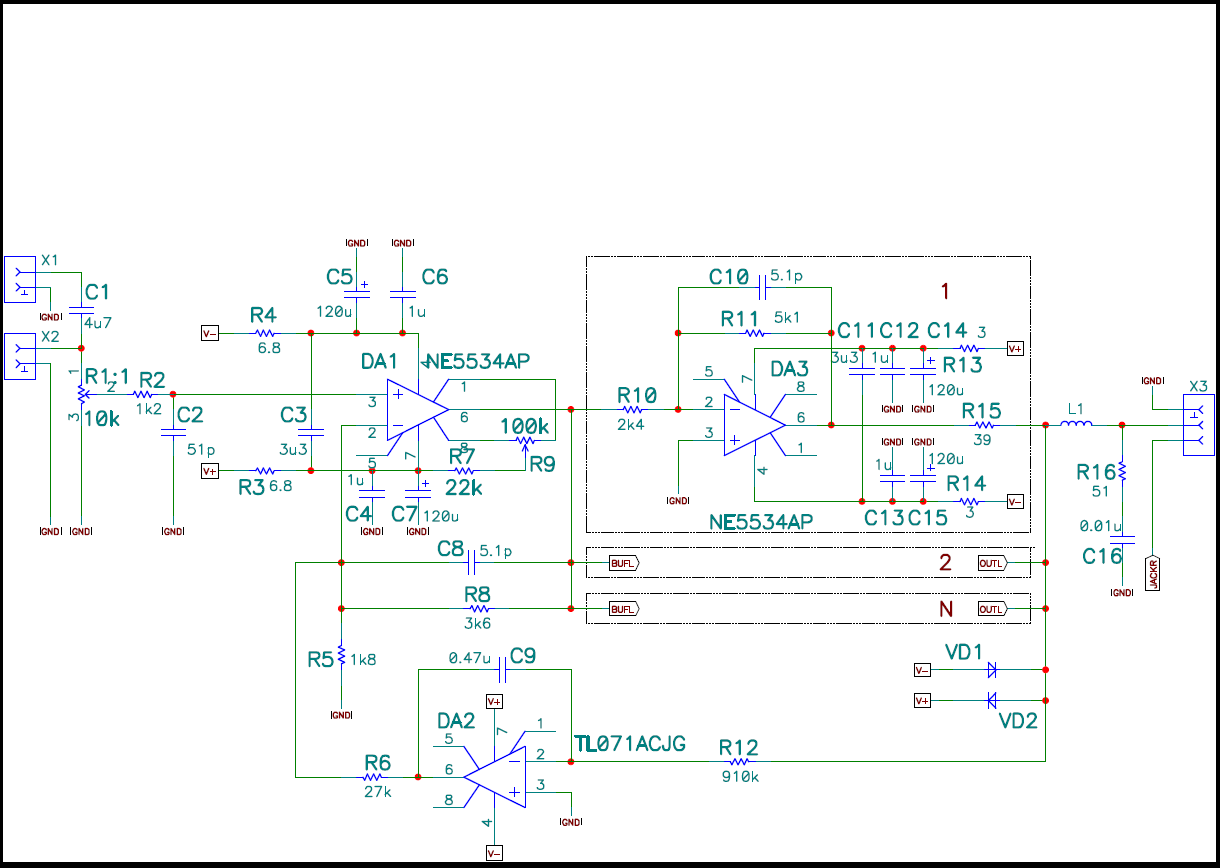

[Aleksandr Oleynik]

9 Ом, почему такие низкоомные, сколько пар наушников необходимо подключать?

Одна пара - Shure SE846

Для сцены какое-то особое качество не имеет смысла, сколько процентов искажений устраивает?

Трудно сказать какое именно устраивает...
[DOUBLEPOST=1478424297][/DOUBLEPOST]Видимо ещё об одном забыл написать, прошу прощения - вход два канала баланс.



[VR.j]

У Андронникова есть для низкоома Lynx HA46 на германиевых транзисторах.
http://www.lynxaudio.net/полупроводниковые-аналоговые-устройства/усилители-для-наушников/



[Olgerd]

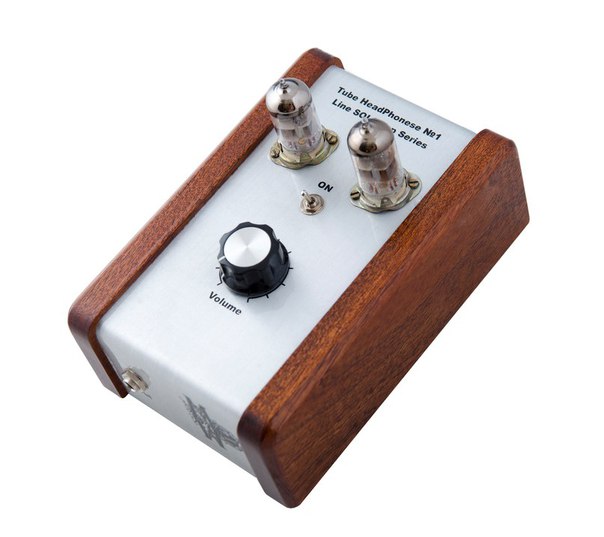

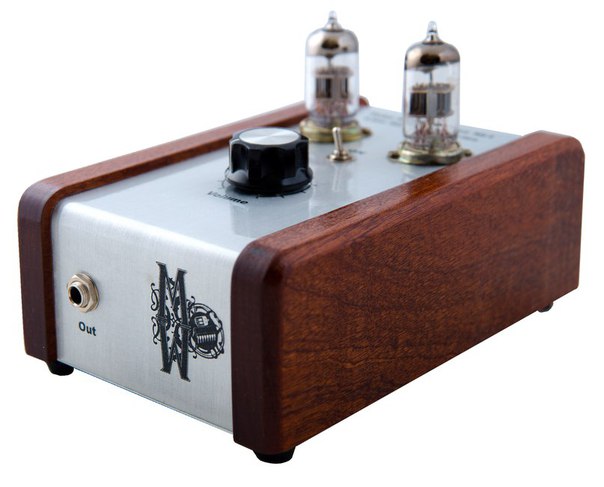

В Харькове человек собирает, может он Вам под заказ сделает
https://www.olx.ua/uk/obyavlenie/prodam-usilitel-dlya-naushnikov-IDbAUhP.html#6a38a2d35c



[digilab2]

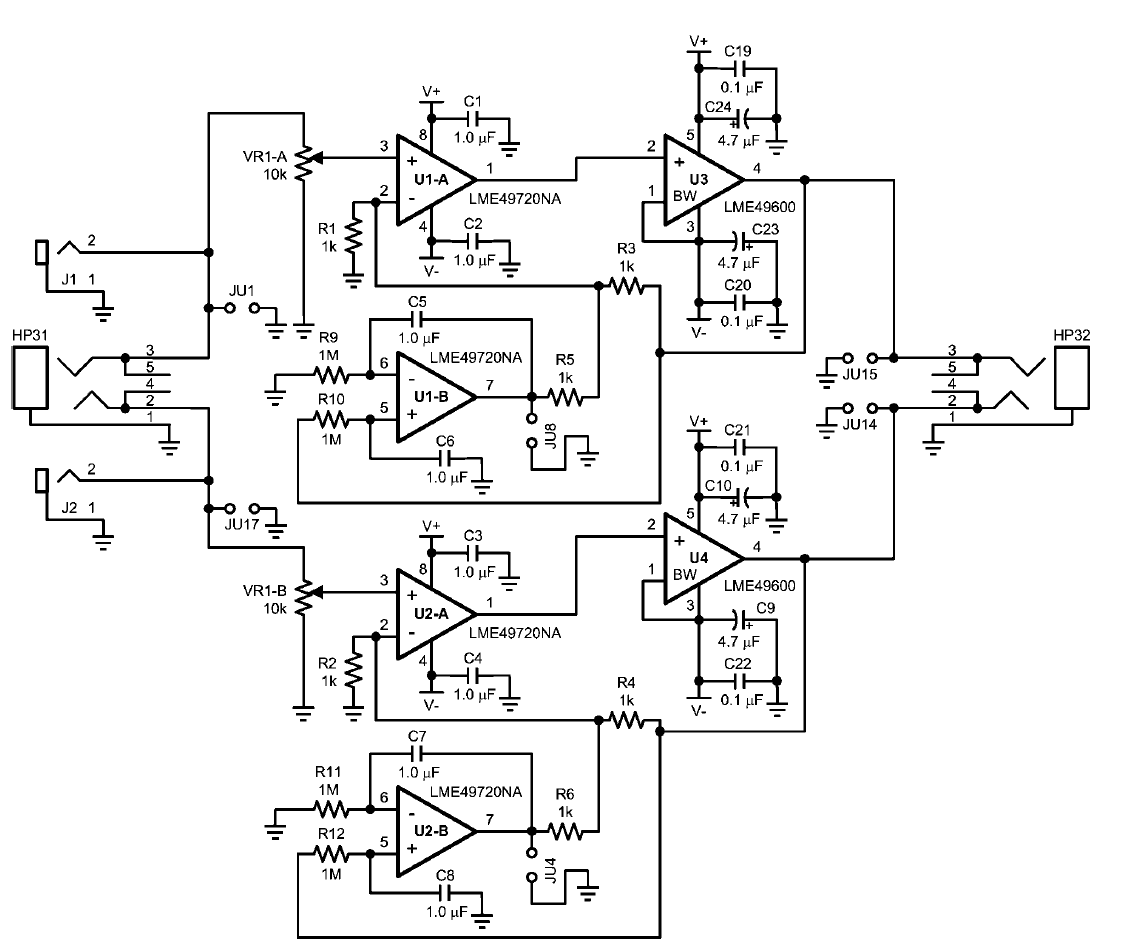

-делайте на tpa6120a2 или lme49600 ( готовые киты есть на алиэкпрес)( на 49600 схема выше приведена, только я оу
поставил другие бы с r-r выходом) или smsl на tpa6120a2 купите готовый там же-стоит 4000р, и не мучайтесь , вся эта
фигня на дискрете за килобакс типа блэккуба( и Андронников тоже) просто отдыхают

В Харькове человек собирает, может он Вам под заказ сделает

-ага на низкоомные наушники с питанием от кроны? это просто смешно

Есть схема Лампового усилителя с трансформатором внутри. Интересно? на 6н23п

-это для прослушивания блюзов что-ли? для контроля лампы вообще не годятся, тем более в условиях сцены



[Aleksandr Oleynik]

или smsl на tpa6120a2 купите готовый там же

Это самый лучший вариант, спасибо!
А как быть с балансными проводами от DA? На усилке RCA входа.
[DOUBLEPOST=1478437012][/DOUBLEPOST]

-ага на низкоомные наушники с питанием от кроны? это просто смешно

Да...., это уже пройденный этап - не менее 24 в нужно...



[Olgerd]

на низкоомные наушники с питанием от кроны?

Поэтому и было написано "под заказ"



[digilab2]

+фазу-gnd нессиметрию возьмите и все, если купите smsl там внутри на колодке стоит opa2604 тоже неплохо, но
лучше заменить на нечто вроде lm4562 или lme49860 звук лучше , хотя для вашего варианта и так будет хорошо
[DOUBLEPOST=1478438515][/DOUBLEPOST]

Поэтому и было написано "под заказ"

-с моей точки зрения проще купить кит на tpa или lme и засунуть в такую же коробочку, дешевле будет, или собрать типа по схеме
которую Land выложил только там неудачный оу в интеграторе стоит(смещение с такими номиналами будет большое) надо что-то полевое
типа ada4001 или ора1651 , еще проще применить ada4610-2 вместо 49720



[fxsound]

Мне сделали на выходных трансфоматорах, их цепляешь на выход любого стационарного усилка (чем мощнее там лучше).

Правда они сами большие, матали долго, зато качает все, включая самую тугую изодинамику. И два выхода на на низкоомную от 8 ом и высокоомную до 600 ом.



[digilab2]

-для такого варианта трансформатор не нужен вовсе -делается просто низкоомный делитель и все ( это для низкоомных
ушей) высокомные можно подключать непосредственно
-если не волнует демпинг фактор то просто через резистор



[кактус]

@Aleksandr Oleynik, собрать на ТРА6120 если паять..вот платка в ПДФ и схема .http://pavouk.org/hw/tpa6120headamp/en_index.html

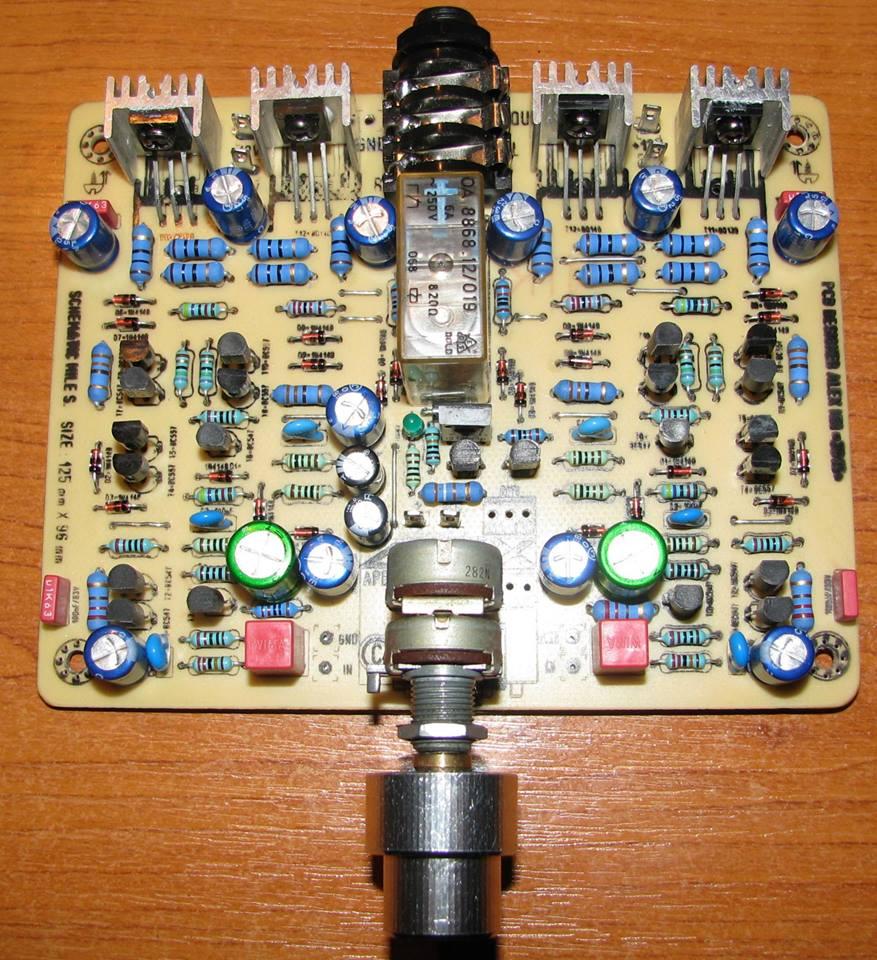

Есть еще на дискрете от АРЕХ , сам не собирал, но хвалят зарубежные друзья. Схемы нет..ищу..

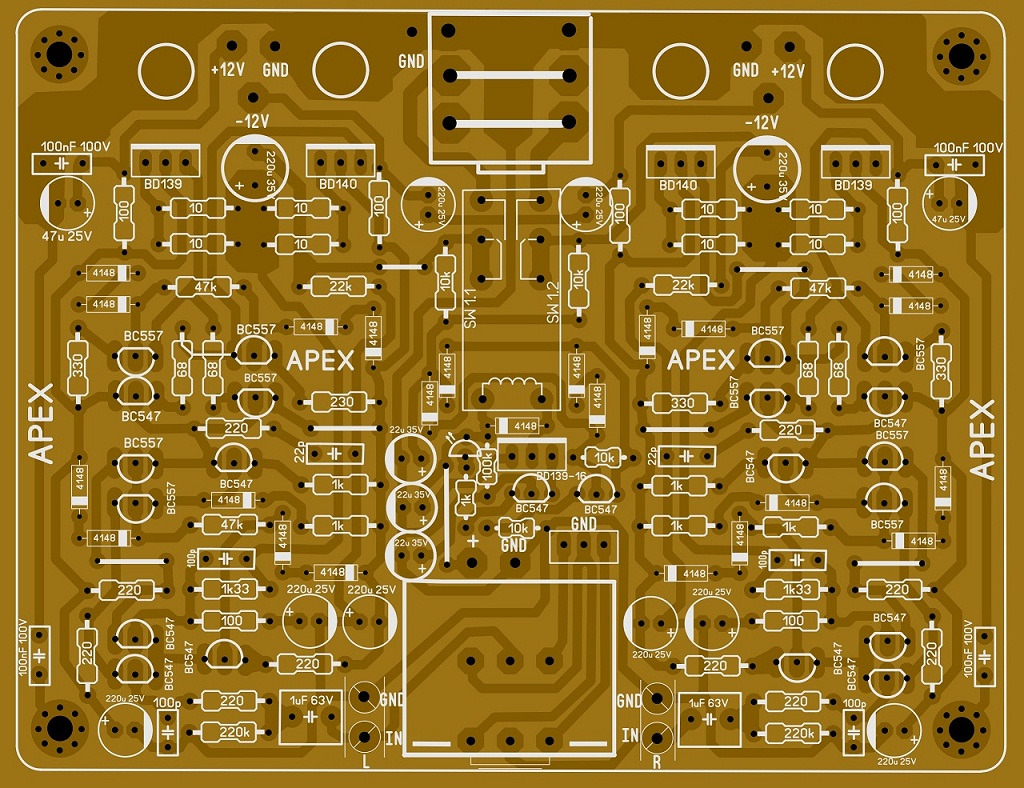

вот фото, есть у меня в 6 спринте лайоут содрал. Надо как то спаять посмотреть что за ежик.



[кактус]



[Aleksandr Oleynik]

На дискретных элементах я точно собирать не буду, габариты имеют значение.



[кактус]

https://drive.google.com/file/d/0B52Awjeyc5zKMjRlYjlhNGItNGJlNC00ODlmLWIwM2MtNDI4ZWU4YWRjY2Y4/view

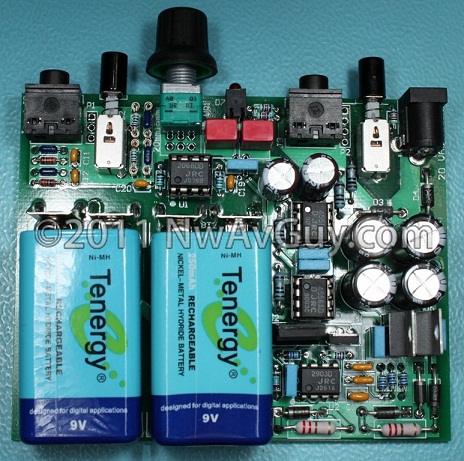

Если нужен мини, вот ссылка ПДФ схема плата, усилитель для наушников Objective2 DIY с сайта DiyAudio,от американского участника ник « Ученый в области ракетостроения»…) 11 год, но усилитель получился качественный и мини. Может работать от адаптера или от 2х крон.)))

пдфку скинул сюда. схема и платка.



[Aleksandr Oleynik]

@кактус, ссылка не пашет...



[alexpol]

Я сначала зашел на гугл драйв, а потом подставил остальное из ссылки и попал на пдф.



[кактус]

наверно проверил когда у меня у самого пдф с сайта было скачен уже , работало)...
пдф закинул .



[digilab2]

-а не проще тогда например у нас взять четырехканальный sph400, если не аля хай энд нужен конечно, у нас выход по 2 оу в паралель , если поставим opa1688 или 1662 то по 150ма тока
плюс они r-r , т.е высокоомные еще прокачиваться лучше будут , для любителей винтажа можно засунуть lm6172 -ток такой же но не r-r



[Long]

@кактус, если это «Ученый в области ракетостроения», то понятно, почему Шатл взорвался...
[DOUBLEPOST=1479334261][/DOUBLEPOST]P.S. на всякий случай - правильная та ссылка:
https://drive.google.com/file/d/0B52Awjeyc5zKMjRlYjlhNGItNGJlNC00ODlmLWIwM2MtNDI4ZWU4YWRjY2Y4/view



[digilab2]

Если нужен мини, вот ссылка ПДФ схема плата, усилитель для наушников Objective2 DIY с сайта DiyAudio,от американского участника ник « Ученый в области ракетостроения»…) 11 год, но усилитель получился качественный и мини. Может работать от адаптера или от 2х крон.)))

-два в параллель 4556 на выходе да еще неинвертом, не понимаю откуда качество то возьмется, вообще не усь для наушников а детский сад какой-то
-bene gesserit-a надо собирать- уделывает все без разговоров

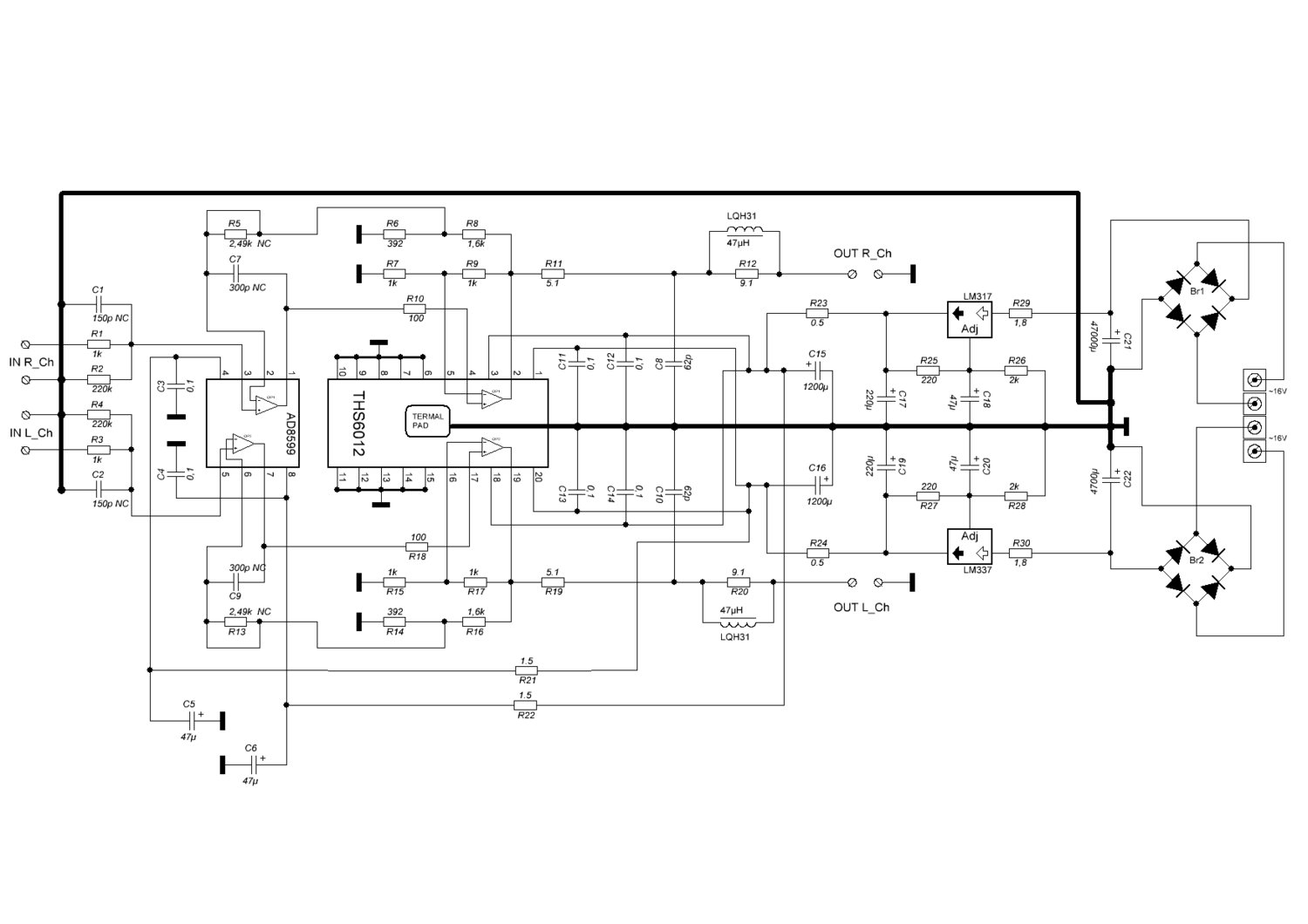

[DOUBLEPOST=1479392042][/DOUBLEPOST]-вот схема

-и улучшенный вариант



[Aleksandr Oleynik]

-а не проще тогда например у нас взять четырехканальный sph400, если не аля хай энд нужен конечно

Мне не нужен ни какой хай энд, мне нужно хорошее, проверенное решение для низкоомных сценических затычек с минимальными шумами и хорошей отдачей.
Рэковый вариант не подходит по причине того, что каждый усилитель нужно поцепить в непосредственной близости от музыканта, как правило на стойку микрофонную.
Блок питания, при этом, видимо лучше сделать в отдельной коробке, по скольку у него и габариты и вес и возмоджные наводки...
ну и на вход два баланса, а выход 3,5 джек под стерео уши, регулятор уровня - всё!
Если бы сделали такой вариант - с удовольствием купил бы штуки четыре-шесть.



[digilab2]

-ну еще до кучи " крокодил"

[DOUBLEPOST=1479392659][/DOUBLEPOST]

Если бы сделали такой вариант - с удовольствием купил бы штуки четыре-шесть.

-мы только на 4 стерео выхода делаем ( он полурэковый) входы отдельные на кахдый канал либо общий с мастера, была мысль сделать на пару стерео
- поспрашивали народ - потребности ноль
-на одиночные уши это либо бытовуха типа smsl ( писал выше) либо хай энд , либо самому ваять



[baran-ban]

bene gesserit-a надо собирать- уделывает все без разговоров

Схемотехника - да. А вот реализация именно эта - хромает. На Веге тема есть, ну в общем платы автора я бы не стал брать. Кривые совсем. Надо делать хорошо.
И использование мелких индуктивностей на выходе - это сразу могила всему звуку, ушник же, токи бешенные.

оффтоп: Русские "коррекцию" на буржуйский по инерции "correct" переводят. А буржуи потом в недоумении, зачем что-то корректировать (от слова исправлять)
Надо же "compensate"



[fakeitback]

на вход два баланса, а выход 3,5 джек под стерео уши, регулятор уровня - всё!

Саш, неужели на рынке ничего готового нет (сорри, что влезаю)? Да тот же, простите, Ули...



[digilab2]

И использование мелких индуктивностей на выходе - это сразу могила всему звуку, ушник же, токи бешенные.

-у него там fb а не индуктивности , хотя я и их ставить бы не стал

На Веге тема есть, ну в общем платы автора я бы не стал брать. Кривые совсем.

-там их вариантов пять , на любой вкус цвет и запах

Да тот же, простите, Ули...

-там выход слабенький совсем по моему, кто-то говорил вроде - еле пукают, если только доделать т.е использовать в качестве "корпус-ручки-разьемы-уже есть и то хорошо"
