В помощь Самоделкину. "Нерадивый" конденсаторный микрофон зазвучит лучше! (10 онлайн)

[Aik_man]

То что предлагали на логике с умношителем - такой вариант должен очень шуметь.

Микрофоны Rode NT1-A и NT2-A считаются самыми малошумящими в мире. Штатная "умножалка" FIN потребляет десятки микроАмпер, на логике потребление может доходить до 1000 микроАмпер. Коллега Грибов делал FIN с разными "умножалками", можете у него спросить.

А на счёт капсюлей К67 из китая, вроде у U67 в обратной связи по. трансформатору сделан частотный фильтр для компенсации неравномерности АЧХ, вроде при построении клонов никто с этим не заморачивается?

Добролёт заморачивается. Да и я в свое время заморочился. Иначе это и не 67-й получится даже рядом.



[real64]

А какой вариант повышающего преобразователя самый оптимальный?

Тот, который не шумит (не излучает помех) и с малым потреблением тока.

вроде у U67 в обратной связи по. трансформатору сделан частотный фильтр для компенсации неравномерности АЧХ, вроде при построении клонов никто с этим не заморачивается?

Вы хотите собрать самодельный микрофон? Или все-таки восстановить

MV692, она используется с головой UM70

Если собрать, посмотрите тему по ссылке из #1.439. Будут конкретные вопросы, спрашивайте.

Я клоны не собираю. В своем последнем ламповом микрофоне с К67 АЧХ компенсировал.



[Vitaliyy]

@real64,
Это два разных Виталия.))



[real64]

Прошу прощения



[Vitaliy]

@real64, собрать хочу.

В общем купил капсюль выбору из этого видео
Корпус - китайский клон TLM102 (HI-LE HL-58). Сетка двойная.

По преобразователю склоняюсь к этой схеме:

В ней всё такие проще моточники, чем делать многовыводный по типовой схеме конденсаторных микрофонов.

По схеме усиления, думаю можно сделать с таким трансформатором https://www.chipdip.ru/product/z1604-oep-8008866192
Он достаточно компактный, коэфф трансформации 1:1



[real64]

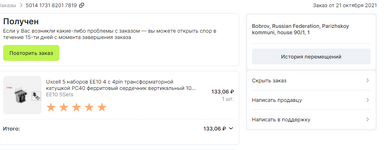

Такой преобразователь я ни разу не собирал, так как меня устраивает схема с автотрансформатором на Ш образном магнитопроводе

Обмотка 100+10 витков.
Если решите собирать по приведенной Вами схеме, автор отвечает в вышеуказанной теме.
Посмотрел описание трансформатора. Что-то настораживает спад АЧХ с 5 кГц.
