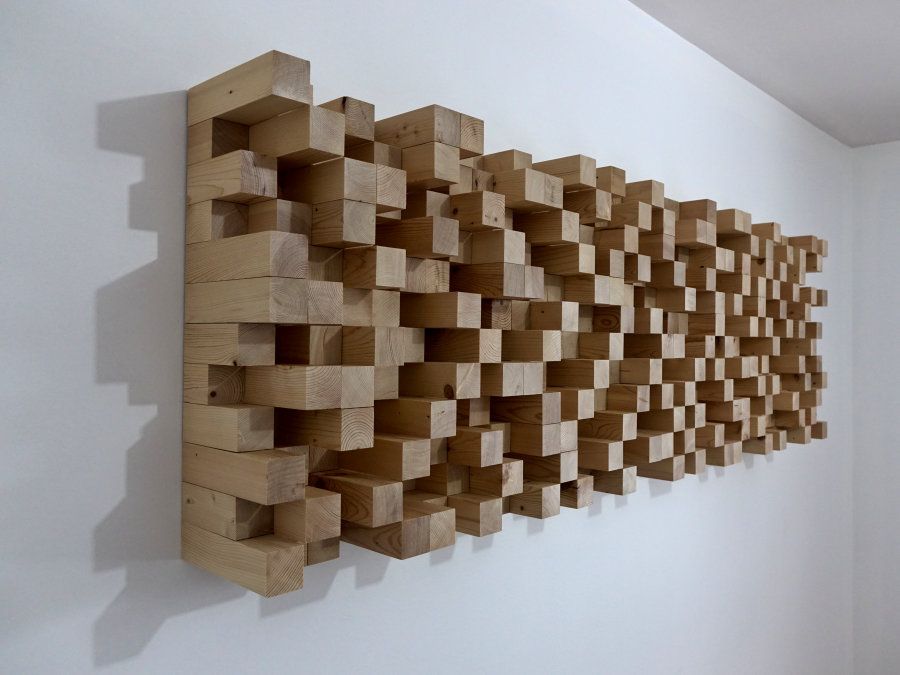

Коллеги! Поиском пользовался, эту тему не нашёл, следовательно, начнём! Очень хотелось бы по возможности без флуда и оффтопов. Только по теме. Приветствуется всё, личный опыт, замеры, расчёты, результаты, лайв хаки по строительству... Буду делать под заказ, сам буду давать размеры только. Ну и начнём с того, что помещение моё 3 на 4. Для тех, кому хочется картинок, прикреплю для красоты:

  • Like
Реакции: Alexmolecul
было бы здорово, если бы кто-то посоветовал онлайн калькулятор по расчётам, который максимально приближенный к реальным характеристикам. Плиз, без тупо загугливания, и совета по первому попавшемуся в гугле, ок? Желательно кто сам чем пользовался)

  • Like
Реакции: Alexmolecul
Константин Викторович написал(а):
Коллеги! Поиском пользовался
Нажмите для раскрытия...
https://rmmedia.ru/threads/103936/page-2 начиная с поста №60.
Портативная программа для расчёта диффузора QRDude https://www.subwoofer-builder.com/qrdude.htm
Прежде чем считать диффузор,необходимио знать АЧХ комнаты и критическое расстояние от слушателя до задней стены.
От этого зависит, какой в итоге будет диффузор и на какую частоту его рассчитывать.

  • Like
Реакции: Константин Викторович
Константин Викторович,сообщите высоту потолка,я вам скажу на какие частоты рассчитать диффузор.

solo541 написал(а):
Константин Викторович,сообщите высоту потолка,я вам скажу на какие частоты рассчитать диффузор.
Нажмите для раскрытия...
Читал, не практиковался, что диффузоры и диффузное поле стоит создавать только тогда, когда от ушей до конструкции 3м и более.

  • Like
Реакции: Alex_HS

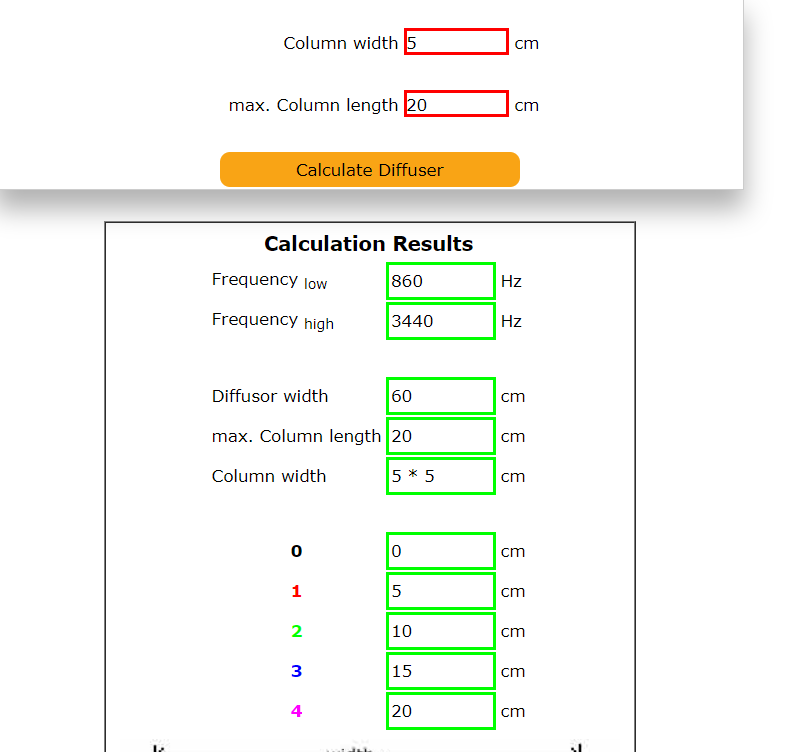

HF cut-off 4653, LF cut-off 1163. well width - 3,69 см. , diffuser depth - 14,76 см.
По калькулятору ,у вас проблемные частоты: 50, ( 63 будет провал),80 ,100 ,125 ,160 ,200 ,250 ,
Вы замеры делали?, звукопоглощение?
Cечение бруска около 4 см.

@solo541, Вообщем со скайланом мне стало всё предельно понятно теперь, спасибо! Теперь вопрос как выровнять низ, каким способом, и каким материалом) Верх я тоже хочу рассеять максимально.
[automerge]1572008611[/automerge]
solo541 написал(а):
Вы замеры делали?, звукопоглощение?
Нажмите для раскрытия...

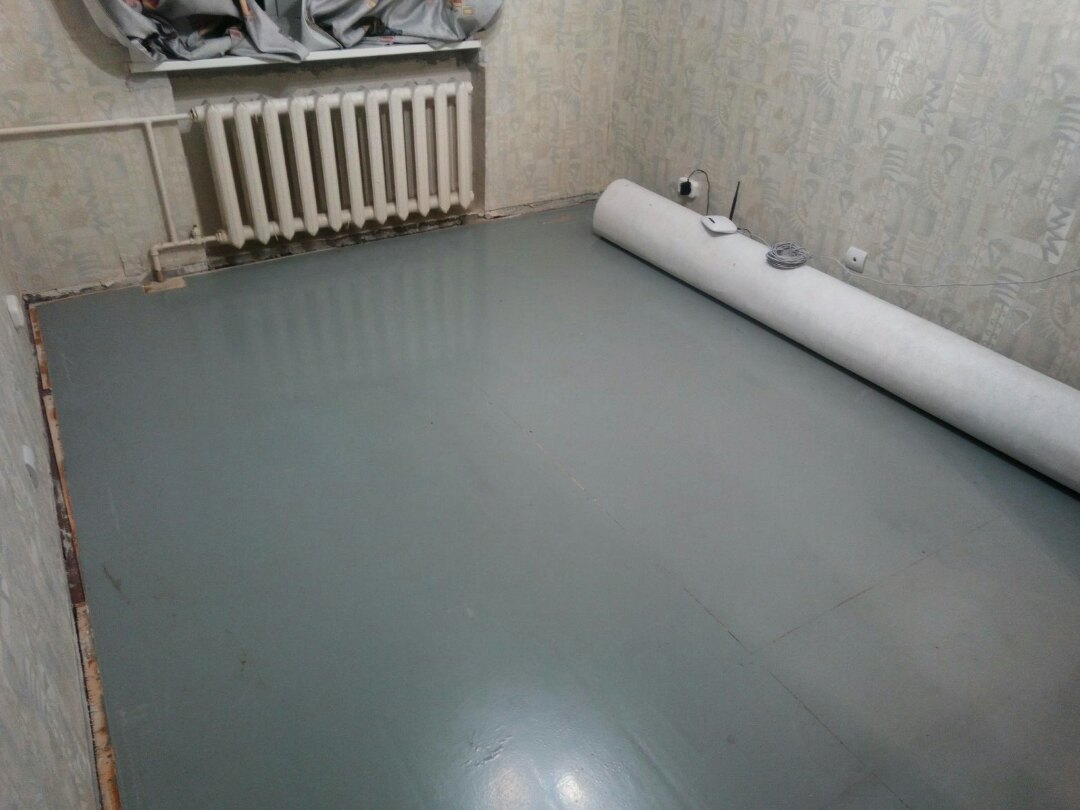

Нет, так как я ещё не сделал пол.

Отвечу чуть позже. Сначал замеры в пустой комнате и искать наилучшую точку прослушивания, чтобы понимать куда двигаться дальше/

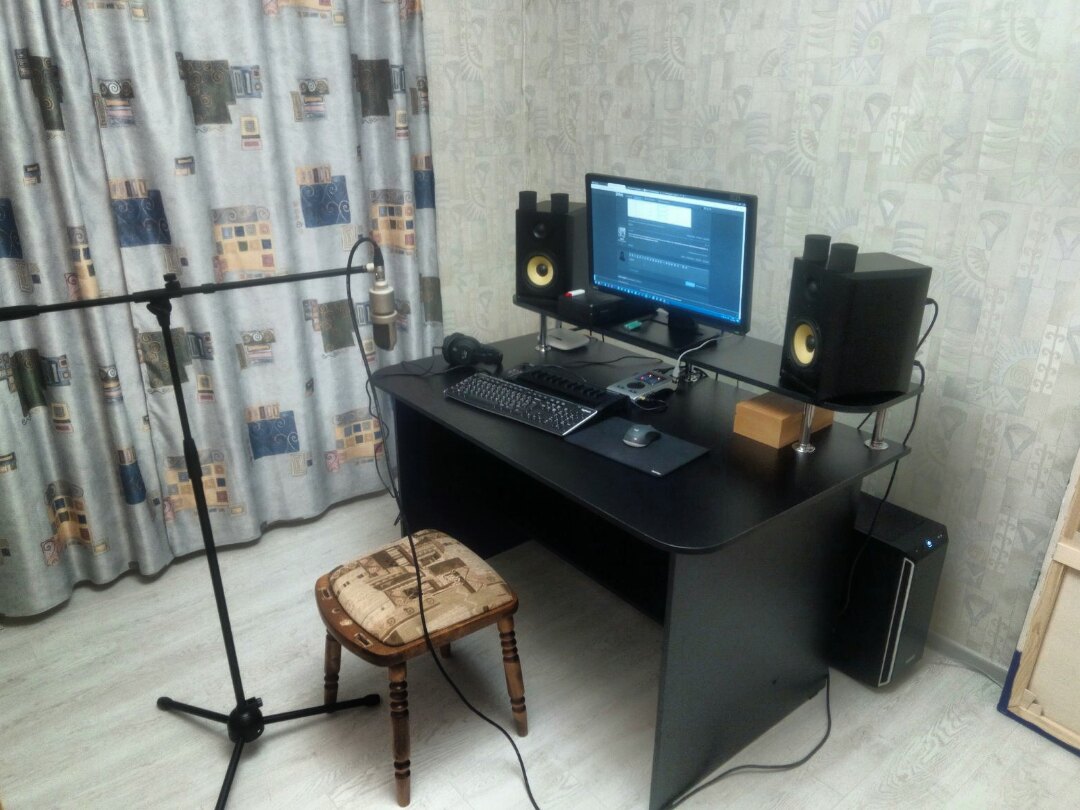

Привет! Вообщем дошли руки продолжить домашнюю инсталляцию. По своей старой теме начал гудеть чистым тоном по всему спектру. И понял, что есть большие проблемы по низу (как и ожидалось). Начал с центра комнаты, там, как и ожидалось - полный ад, вплоть до противофазы в ушах и в мозгах. Стал двигать стол по всей комнате. Попробовал практически все позиции. И остановился пока вот на этом (фото ниже). Ну, косяки конечно всё равно дичайший. Пишу сначала с точки зрения чисто субъективной оценки:
1. Нет низа ниже 110гц. ПРосто исчезает, и появляется в углах комнаты которые ближе к столу.

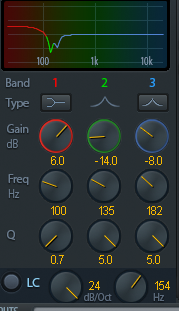

2.Адовый резонанс на 135гц (поправил екью на выходе карты), справился с ним, но решение конечно так себе.
3. Ну и как и ожидалось от квадратной комнатушки, гребёнка. Надо как-то пытаться нивелировать загзаги рассеиванием.
По большей части есть 2 серьёзные проблемы, это уход низа в углы, ну и геометрия комнаты, пока очень много прямых плоскостей, следствие чего - гребёнка по низу.

Собственно главный вопрос в том, как мне вытащить низ из углов комнаты, и запихнуть его мне в уши, там, где я сижу? Потому что колонки в студии показывали очень неплохой результат в плане ачх, но дома... п.ц...

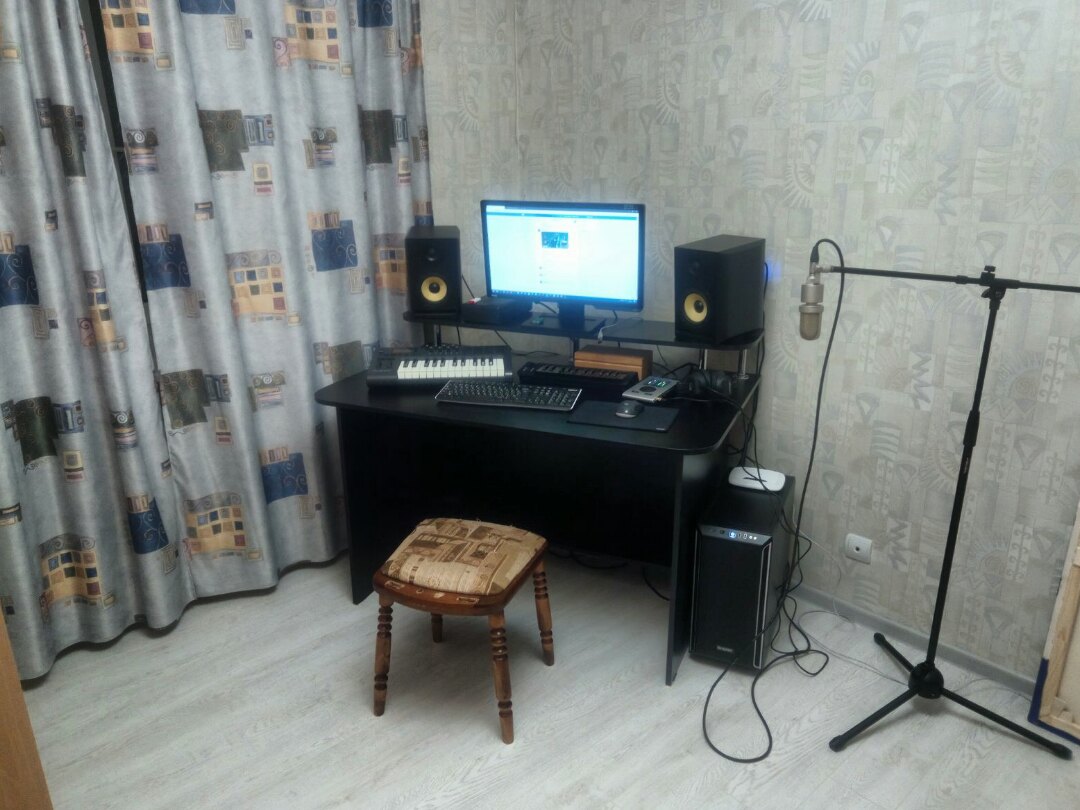

Корячился целый вечер. В итоге наилучшая позиция вот так. Но и один фиг, без коррекции eq дело не обошлось. 135 воет как сатана! И низа пришлось всё же немного добавить, потому что его всё равно было мало.

@Oliver_Cray, Я уже всё перепробовал... Комната пока просто квадрат сплошной, везде фуфайка в ушах а не низ. Ты не представляешь какие варианты я уже пробовал... Вот это самый адекватный звук получился из всех. Теперь другой вопрос встал, как грамотно рессеять весь низ, потому что в такой геометрии никакие траперы и поролончеги не помогут?

Забыл дополнить. Квадратные диффузоры (а такие будут во всех калькуляторах выше) не рекомендуют делать вместе. Чтобы получился как на Вашей картинке, лучше использовать расчеты в калькуляторе выше.
Room Mode Calculator (Metric) - хороший калькулятор. Есть рекомендации для диффузора. Хотя для такой маленькой комнаты, даже не знаю, имеет ли смысл распиливать брус и мучаться.
ну и вообще тут есть много с чем ознакомиться.
amroc - можно посмотреть где моды и как они располагаются в помещении. в моем случае почти совпало.
тут сразу видно эти 135, и если лечить по фото, Вы в ней сидите=)
тут - пригодится если делать акустические панели и резонаторы. неплохой калькулятор.
и поискать можно проще, поставить колонку в угол, включить свип до 200-т и найти точку где басовый отклик будет равномерный - там свитспот.


Вложения

Последнее редактирование:
  • Like
Реакции: Константин Викторович
trskai написал(а):
amroc - можно посмотреть где моды и как они располагаются в помещении. в моем случае почти совпало.
тут сразу видно эти 135, и если лечить по фото, Вы в ней сидите=)
Нажмите для раскрытия...
Да, вот эта прога кстати весьма правдивую инфу даёт. Практически всё совпадает, за исключением может некоторых мод который, возможно образуются из-за полости на подоконнике и мебели, которая у меня уже стоит напротив. Есть места, да, где 135 не так лезет, но тогда всё что ниже 120 - пропадает на столько, что я даже не слышу ноты в этом диапазоне. Так что я сяду в моду на 135 и её вырежу эквалайзером, но буду слышать весь саб.

  • Like
Реакции: solo541
Константин Викторович написал(а):
@Oliver_Cray, Я уже всё перепробовал... Комната пока просто квадрат сплошной, везде фуфайка в ушах а не низ. Ты не представляешь какие варианты я уже пробовал... Вот это самый адекватный звук получился из всех. Теперь другой вопрос встал, как грамотно рессеять весь низ, потому что в такой геометрии никакие траперы и поролончеги не помогут?
Нажмите для раскрытия...

Попробуйте в качестве "сабвуферов" использовать ваши колонки для начала с этим подходом и посмотреть что будет.
Где-то была программа по оптимизации написанная каким-то энтузиастом, попробую вспомнить

Последнее редактирование:
alkesandr написал(а):
Попробуйте в качестве "сабвуферов" использовать ваши колонки для начала с этим подходом и посмотреть что будет.
Где-то была программа по оптимизации написанная каким-то энтузиастом, попробую вспомнить
Нажмите для раскрытия...
Оптимизации чего?

solo541 написал(а):
Оптимизации чего?
Нажмите для раскрытия...
Оптимизации АЧХ/задержки(ещё возможно просто поворота фазы, тут не помню, не буду врать) каждого из сабвуферов.
www.andyc.diy-audio-engineering.org

Multiple Subwoofers: Optimize Them With Multi-Sub Optimizer Software

The benefits of multiple subwoofers are maximized using Multi-Sub Optimizer software for lowest seat-to-seat frequency response variation and highest SPL.
www.andyc.diy-audio-engineering.org www.andyc.diy-audio-engineering.org
Вот оно кстати говоря.
Но это больше для случаев когда распололожить идеально не получается + для допиливания до идеального когда удалось (т.к. абсолютно симметричных комнат очень редко бывает на практике)

Ещё есть такая штука - double bass array (правда это совсем уже требует превращения комнаты в что-то страшное).

Последнее редактирование:
solo541 написал(а):
Вы сами пробовали использовать мониторы в качестве сабфуферов?
Нажмите для раскрытия...
Да, конечно.
Жалко в итоге места не хватило в комнате на сабвуферы, поэтому идею пришлось оставить в покое (на время пока не придумаю как впихнуть).
