Я сам делал диффузоры Шрёдера. Информации в сети много. Калькулятор брал здесь http://www.acoustic.ua/forms/SchDiff_out.html Статья о диффузоре у них же на форуме http://soundmoderator.org/viewtopic.php?f=25&t=1106
И как? Остался доволен? Из какого дерева делал?
[DOUBLEPOST=1426608123,1426607938][/DOUBLEPOST]И почему выбор пал именно на Шрёдера?
У меня похожая конструкция, как в статье. Сзади дверь и она закрывается задвижными Шредерами.
Материал - ламинированное ДСП Egger. Внутренние перегородки из нестандартного тонкого листа 10 мм, каркас из 18 мм. Тяжелые массивные, на всю высоту комнаты. Подвешены на специальную раздвижную систему с синхромеханизмом. Открываешь одну, а вторая "створка" автоматом отъезжает в другую сторону.
Материал - ламинированное ДСП Egger. Внутренние перегородки из нестандартного тонкого листа 10 мм, каркас из 18 мм. Тяжелые массивные, на всю высоту комнаты. Подвешены на специальную раздвижную систему с синхромеханизмом. Открываешь одну, а вторая "створка" автоматом отъезжает в другую сторону.
Шредер внутри пустотелым может быть? (в некоторых туториалах его делают пустым)
[DOUBLEPOST=1429398334,1429397932][/DOUBLEPOST]UPD Ширина и глубина вычисляется при расчете на сайте, а какая должна быть высота?
[DOUBLEPOST=1429398334,1429397932][/DOUBLEPOST]UPD Ширина и глубина вычисляется при расчете на сайте, а какая должна быть высота?
Я остановился на RPG bad panel.
Занимает мало место в глубину, универсальные во всём диапазоне частот, комбинация поглощения и рассеивания, поверхность может быть плоской или изогнутой(для уменьшения влияния угловых отрожений) очень дешёвые при изготовлении.
http://www.rpginc.com/product_BAD_Panels.cfm
П.С.
На GZ есть чертежи, но муго и сюда добавить.
П.П.С.
Добавил, пользуйтесь.
П.П.П.С.
Добавил недостающий файл
Занимает мало место в глубину, универсальные во всём диапазоне частот, комбинация поглощения и рассеивания, поверхность может быть плоской или изогнутой(для уменьшения влияния угловых отрожений) очень дешёвые при изготовлении.
http://www.rpginc.com/product_BAD_Panels.cfm
П.С.
На GZ есть чертежи, но муго и сюда добавить.
П.П.С.
Добавил, пользуйтесь.
П.П.П.С.
Добавил недостающий файл
Последнее редактирование:
Добрый день всем!
Хочу поинтересоваться, на сколько целесообразно устанавливать диффузоры в студии 13-14м2? Читал, что надо минимальноe расстояние 3 метра до задней стены.
Комната спроектирована так, что имеет высокое звука-поглощение (потолок подвесной, мягкие стены, все углы, как таковые - отсутствуют).
Студия Контрольная комната строется в каркасном доме.
Хочу поинтересоваться, на сколько целесообразно устанавливать диффузоры в студии 13-14м2? Читал, что надо минимальноe расстояние 3 метра до задней стены.
Комната спроектирована так, что имеет высокое звука-поглощение (потолок подвесной, мягкие стены, все углы, как таковые - отсутствуют).
Последнее редактирование:
Станок с ЧПУ. 20 мин. работы и готово.
В штабель можно уложить 5-8 панелей , в зависимости от толщины и сверлить сразу все.
Последнее редактирование:
Пользую шрёдера.
Цель - не оживление помещения, а устранение модов диффузным способом (не увеличивая совокупное поглощение в помещении) - на одну из параллельных отражающих стен (а у меня всего одна пара таких на всю студию) вешаем диффы и вместо порхачки получаем нормальный рассыпчатый звук.
Перебирать типами диффузоров в условиях малых площадей (до 100м2, полагаю) - не вижу смысла. У меня зал 60м2, и сказать, что прямо супер-явно слышна работа диффузоров и именно шрёдера - не могу, и не буду понтоваться (возможно, надо всю комнату ими увешать, тогда будет наиболее яркий эффект). Они сделали своё дело, и мне этого достаточно.
Принцип применения любого диффузора - это частотный диапазон его работы, угол раскрытия в двух плоскостях и направленность фронта отражения перпендикулярной волны. У шрёдера это 180 градусов, причём направления отражения тоже можно менять (чтобы волна, падая под прямым углом на диффузор, отскакивала не чётко обратно, как мяч, а в сторону), меняя числовую последовательность ячеек. В зависимости от того, куда надо направить фронт отражений.
ЗЫ Ещё есть каменная кладка с расшивкой швов (швы пустые, глубиной по 6-8см). Хороший диффузор, и красивый. Но нужна надёжная несущая стена.
имхо.
Цель - не оживление помещения, а устранение модов диффузным способом (не увеличивая совокупное поглощение в помещении) - на одну из параллельных отражающих стен (а у меня всего одна пара таких на всю студию) вешаем диффы и вместо порхачки получаем нормальный рассыпчатый звук.
Перебирать типами диффузоров в условиях малых площадей (до 100м2, полагаю) - не вижу смысла. У меня зал 60м2, и сказать, что прямо супер-явно слышна работа диффузоров и именно шрёдера - не могу, и не буду понтоваться (возможно, надо всю комнату ими увешать, тогда будет наиболее яркий эффект). Они сделали своё дело, и мне этого достаточно.
Принцип применения любого диффузора - это частотный диапазон его работы, угол раскрытия в двух плоскостях и направленность фронта отражения перпендикулярной волны. У шрёдера это 180 градусов, причём направления отражения тоже можно менять (чтобы волна, падая под прямым углом на диффузор, отскакивала не чётко обратно, как мяч, а в сторону), меняя числовую последовательность ячеек. В зависимости от того, куда надо направить фронт отражений.
ЗЫ Ещё есть каменная кладка с расшивкой швов (швы пустые, глубиной по 6-8см). Хороший диффузор, и красивый. Но нужна надёжная несущая стена.
имхо.
У вас в контрольной комнате тоже диффузоры имеются? Если да, то как они(диффузоры) повлияли на общую картину, при работе?
Конечно диффузией. Частоту, скажем честно, под это дело не считал, по ряду причин. Во-первых, если брать фундаментальную частоту, то она в районе 20-30Гц. Какой тут диффузор. По этим же причинам, резонанс получается низкодобротный (стены слишком малы, чтобы такие волны отражать целиком), в основном давали о себе знать частоты где-то от 500-700 Гц. В третьих, диффузоры уже были готовы на тот момент и расчётная частота была как раз в этом районе.
По поводу гнутого ГКЛ и МДФ - качественно демпфировать (пару слоёв линокрома изнутри) - и в путь. имхо.
По поводу гнутого ГКЛ и МДФ - качественно демпфировать (пару слоёв линокрома изнутри) - и в путь. имхо.
@Lexman, взрослые дядьки (оценка "взрослости" коненчо моя и косвенная - зуп не дам как говорится) - на гирслатз в разделе акустики пишут что мол закрепляйте 6мм лист мдф только с двух сторон (ну чтоб изгиб держал) а на дно конструкции (тоесть получается на ту стену куда диффузор лепится) мин плиту - и чтоб она не касалась листа
получается ловушка на нч-снч и диффузор на сч и вч
и мол "лист должен "играть"
меня тоже сомнения объяли - я бы лучше взял два листа гкл 9мм которые и между ними линокром зажал и полученную хреновину уже изогнул
получается ловушка на нч-снч и диффузор на сч и вч
и мол "лист должен "играть"
меня тоже сомнения объяли - я бы лучше взял два листа гкл 9мм которые и между ними линокром зажал и полученную хреновину уже изогнул
Опасное это дело - упругие колеблющиеся поверхности. Непросто добиться от них нужного эффекта, также непросто удержать, чтоб "настройка не поплыла". Ну и опять таки - если не демфировать, то резонансная частота будет явной, добротность высокой, работа поглотителя - в узком диапазоне. Это для проблемных помещений больше подходит, имхо.
Я пошёл по простому пути - минимума паразитных колебаний и максимальной твёрдости и массы отражателей.
С интересном понаблюдал бы за иным опытом, но со стороны
Я пошёл по простому пути - минимума паразитных колебаний и максимальной твёрдости и массы отражателей.
С интересном понаблюдал бы за иным опытом, но со стороны
Как считайте, стоит ли использовать диффузоры в маленькой контрольной комнате(12,5м2) и почему(можно/нужно/нельзя)?
Если да, то где лучше устанавливать их:
Если да, то где лучше устанавливать их:
- на потолке, над рабочей зоной (RPG diffuser)
- на тыльной стороне(QRD diffuser)
- на лицевой стороне(QRD diffuser), за мониторами
- не использовать диффузоры вообще
Последнее редактирование:
Ну..., как бы я отказался от них, условно.
Делаю заказ на RPG Bad panle(на станке с ЧПУ, 4 шт. 118х61). Это по сути и дифф, и поглотитель(поглотитель очень даже хороший, по низким).

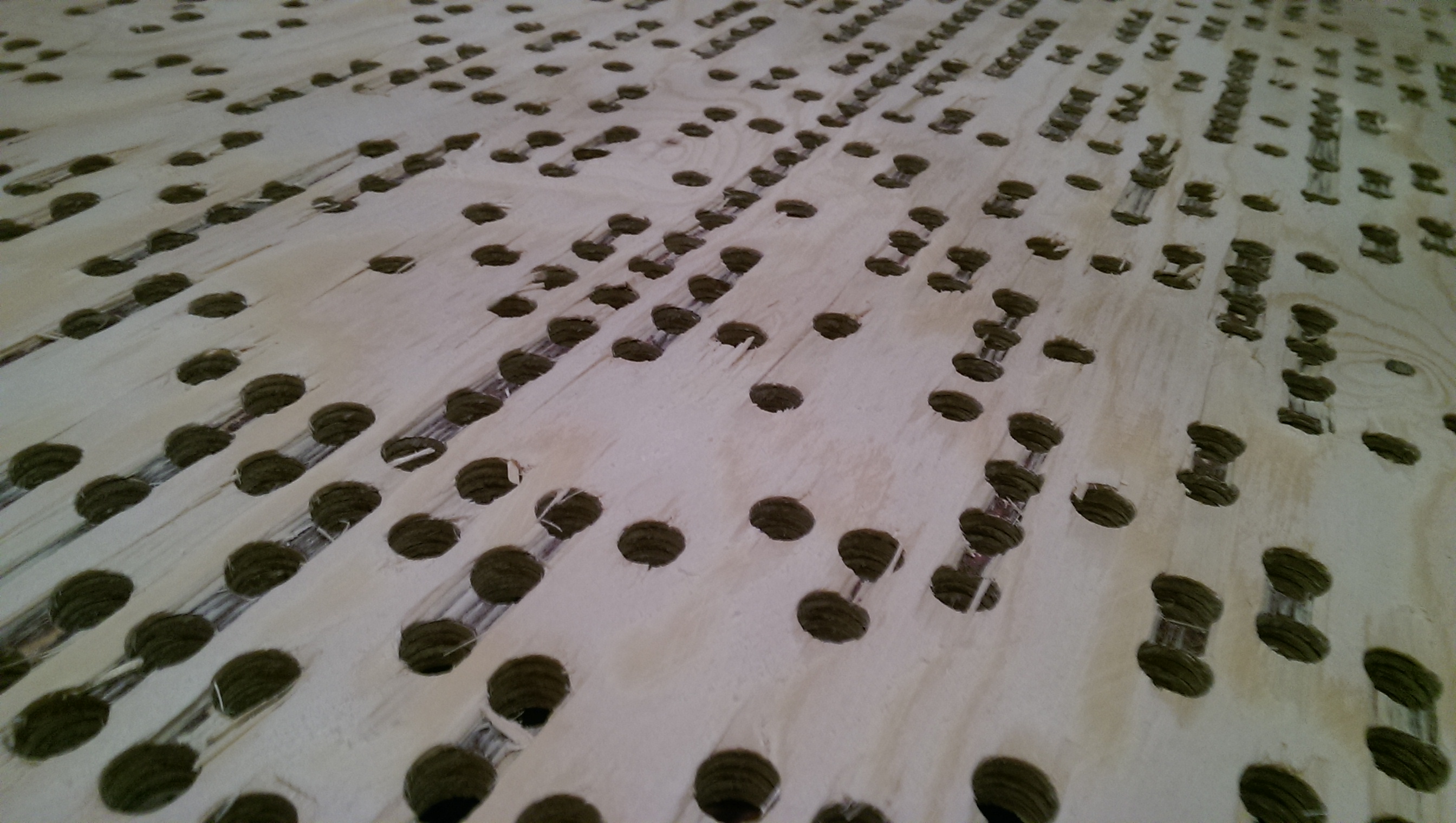

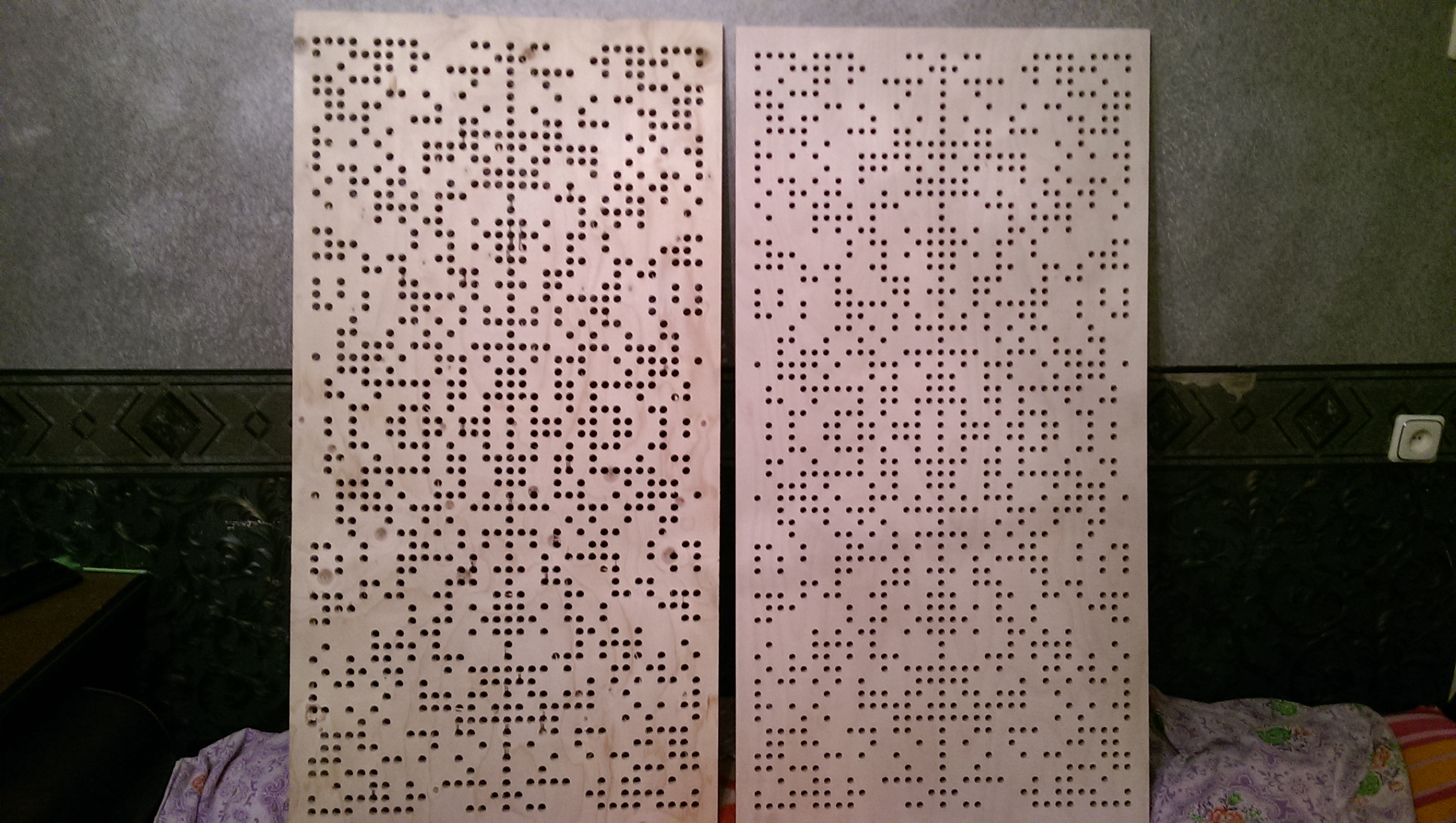

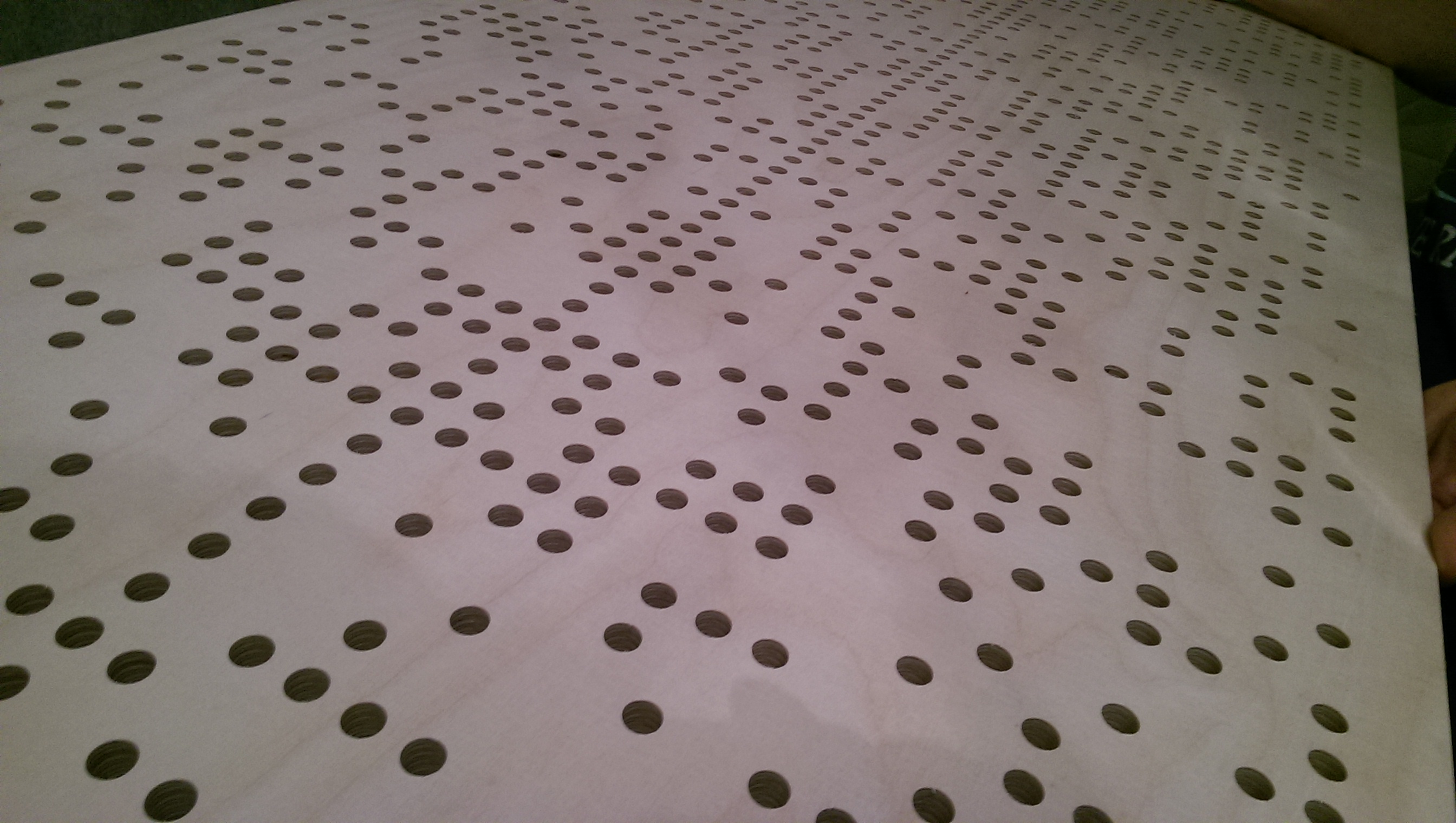

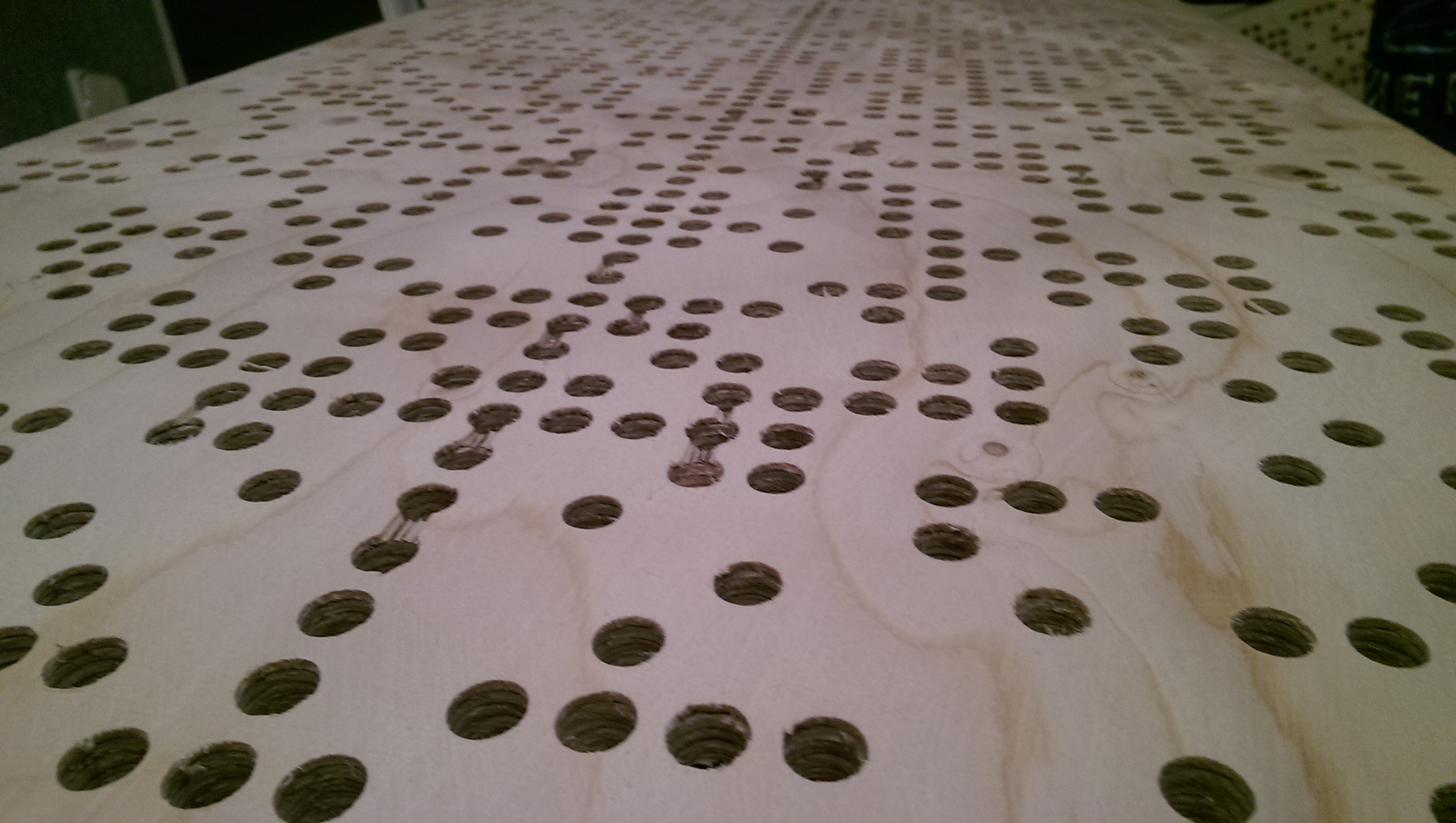

[DOUBLEPOST=1447487219,1445978799][/DOUBLEPOST]Как и обещал, мои гибридные поглотители-диффузоры(RPG Bad panel)
Это только лицевая сторона панели(их 4 шт. + один сделали в подарок), дальше будет пирожок(эко вата + кровельная подложка) общая толщина будет составлять 13,2см.

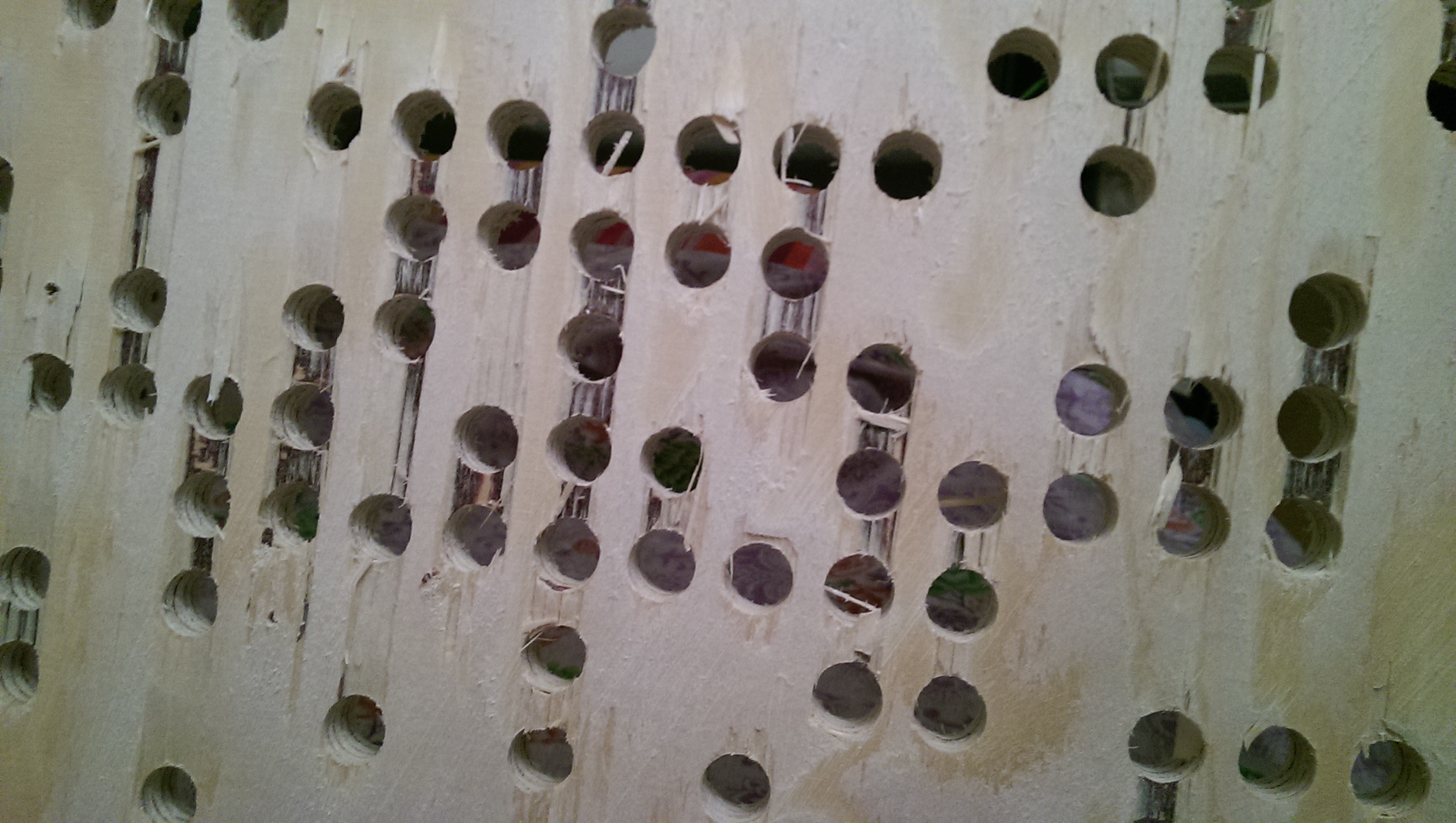

С материалом я немного промахнулся, фанеру взял не берёзовую 1 класс 1/1(154х154см),а сосновую 2 класс 1/1(120х240см). Сэкономил правда 35 евро... Кто же знал... Kак никак сами всё видите.
Последнее редактирование:
Апну тему. Нашёл такую схемку, хочу сам напилить/собрать. Может ещё кому пригодится. Материал в оригинале Solid beech timber(бук). Твёрдость по шкале Янке 1450 lbf, можно с такой твёрдостью и другое дерево подобрать. Я буду пробовать из Merbau.
Ethan Winer, Андрей Смирнов и еще 2-3 умных человека, напрямую связанных с изготовлением диффузоров различного типа, примерно сходятся во мнениях что любой из диффузоров даже Poly стоит устанавливать в не менее чем чем 180 см от точки прослушивания (если это мониторы) и на таком же расстоянии от источника звука (если это вокал/инструментал). В 120 - 150 см - устанавливать тоже можно, но на свой страх и риск, с большой долей вероятности можно словить нехорошие отзвуки.
По факту - на каждый сантиметр глубины диффузора, должно быть не меньше 12 сантиметров растояния до него.
Это все относится к небольшим помещениям (до 20 кв.м) Например Джон Вильямс, когда писал скрипки и виолончели к Звездным войнам, ставил Скайлайны и 2D QRD диффузоры всего лишь в полуметре от источника звука, но там и помещение для записи огромное было.
Так что дважды подумайте прежде чем мастерить диффузор сидя в небольшом помещении.
По факту - на каждый сантиметр глубины диффузора, должно быть не меньше 12 сантиметров растояния до него.
Это все относится к небольшим помещениям (до 20 кв.м) Например Джон Вильямс, когда писал скрипки и виолончели к Звездным войнам, ставил Скайлайны и 2D QRD диффузоры всего лишь в полуметре от источника звука, но там и помещение для записи огромное было.
Так что дважды подумайте прежде чем мастерить диффузор сидя в небольшом помещении.
