Усилитель Clear Sound Amplifier (CSA)

[mexap]

Описываю сервис прибора:
- Шесть входов - 2 spdif, 2 toslink, 2 аналоговых(стерео).
- Два выхода(стерео).
- Индивидуальная подстройка чувствительности входов, шаг 0.5дБ.
- Индивидуальная подстройка уровня выходов, шаг 0.5дБ.
- Два алгоритма встроенного оригинального модуля ЦАП - "мультибит" и "однобит".
- Пульт ДУ (ИК-канал).
- Усилитель для головных телефонов.
- Полностью балансный тракт - включая и узел регулировки громкости. Естественно, на наушники идёт небаланс.
- Использованы качественные реле в сигнальном тракте - Takamisawa Fujitsu.

зы: в канал А включаем CSA, а в канал B - CSB



[mexap]

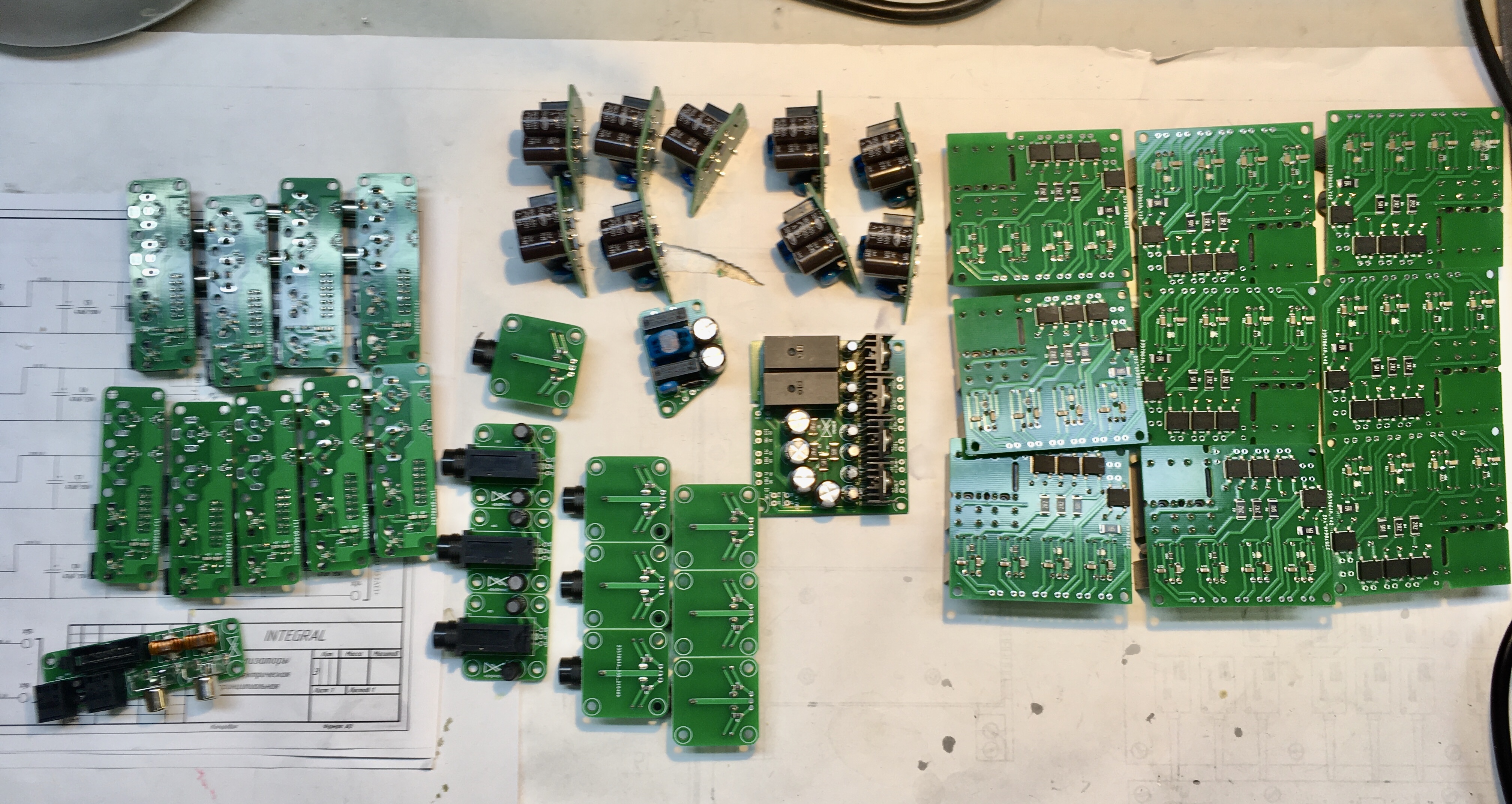

готовимся



[Ocean]

Ждём



[Vachik155]

У кого-то потекла слюна...



[Dmitry Stepin]

...а у кого-то она уже вся вытекла и утекла в направлении Нижнего Новгорода.. Ждите в гости! Если вдруг в троллейбусе кто-то сзади скажет вам: «Добрый день! Я слюна Дмитрия Андреевича, моё вам почтение», то не пугайтесь! Всё нормально!



[Dmitry Stepin]

Описываю сервис прибора:

А прямой выход с царапыча почему не описан в описании?



[Long]

-- Показывал сейчас картинки товарищу - первый же вопрос был: чем регулируется громкость в аналоге?
Не нашёл он в описании.



[bukvarev]

-- Показывал сейчас картинки товарищу - первый же вопрос был: чем регулируется громкость в аналоге?
Не нашёл он в описании.

PGA4311, а перед ней установлены OPA2156.

А прямой выход с царапыча почему не описан в описании?

В полном руководстве пользователя все будет.



[digilab2]

из чего пилили cтекло из плекса или из поликарбоната ?



[mexap]

из чего пилили cтекло из плекса или из поликарбоната ?

Плекс



[digilab2]

mexap а как вам и так сказать коллегам по работе звук opa2156 ? как-то я их пропустил, хотя говорят что похож на opa1656 в чем
у меня сомнения первый это cmos второй jfet



[mexap]

@digilab2, нам он понравился немного больше, чем OPA8210 в этом же месте. С OPA1656 мы не работали.



[DAZZER]

PGA4311, а перед ней установлены OPA2156.

а после ничего не надо?



[mexap]

а после ничего не надо?

У нас ничего активного нет после.



[digilab2]

а после ничего не надо?

-у всех pga буферы на выходе внутрях имеются

чем OPA8210 в этом же месте.

opa2810 наверное



[baran-ban]

mexap а как вам и так сказать коллегам по работе звук opa2156 ? как-то я их пропустил, хотя говорят что похож на opa1656 в чем
у меня сомнения первый это cmos второй jfet

Открою "страшную" тайну 1656 это тоже cmos, однако
В шитодате стоит FET, а не Jfet, а фет может быть комплимент. МОS-Fet, т.е. cmos.
Просто для аудио применений Cmos не стали писАть, а то люди ассоциируют cmos с цифровыми чипами, ну а они по аудифильским понятиям не могут быть "линейными"

а 2156 это по сути тримленный 1656, т.е. почти то же самое, с низким оффсетом.

там разница - в "Аудио" чипе выжали 6дБ больше open loop gain at audio frequencies!
----------------------------------------------
P.S.
Там просто все в этой серии:
16xx - Audio

xx4x - Jfet
xx5x - CMOS
xx6x - BJT

т.е. 1652, 1656 - это все cmos



[digilab2]

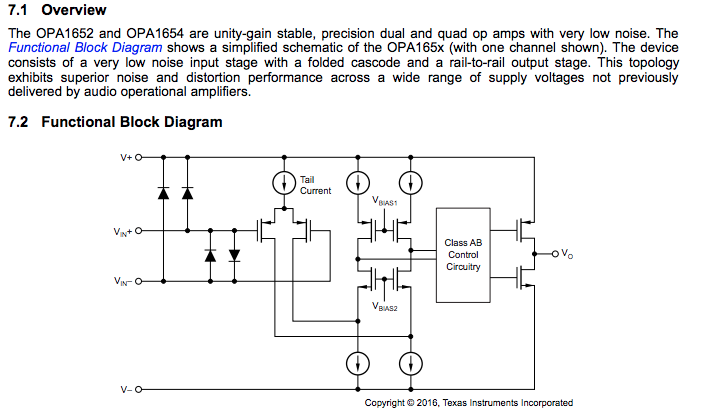

-ага но по даташиту opa1656 совсем не r-r по входу -2.25в по + и до питания по - это явно на р-канал fet смахивает

1652, 1656 - это все cmos

ну на 1652 есть внутренняя схема конкретно все jfet(по крайней мере нарисовано), на 1656 не нашел



[Rst7]

ну на 1652 есть внутренняя схема конкретно все jfet(по крайней мере нарисовано)

Интересно, где ж там jfet-ы нарисованы?



[digilab2]

-ну как бы и cmos тоже не так рисуется , хотя согласен затвор - палка, но я видел столько вариантов рисовки
что сложно вьехать в творческий рисунок от ti, кстати в тексте написано fet а не сmos, а какая там технология
нам не известно, хотя лично мне до двери



[Rst7]

ну как бы и cmos тоже не так рисуется ,

Это он по ЕСКД не так рисуется, а в цивилизованном мире именно так изображают MOSFET, который не одиночный, а на кристалле.

кстати в тексте написано fet

FET - field-effect transistor. По-русски - полевой транзистор, независимо от того, как там затвор устроен.

А дальше варианты:

JFET - junction fet.
MOSFET - metal-oxide-semiconductor fet.

Но все они fet. Так что все там у TI правильно.



[digilab2]

-в цивилизованном мире они как попало рисуются , могу кучу схем разных усей привести но думаю это не надо
а за краткие и толковые пояснения спасибо



[Rst7]

в цивилизованном мире они как попало рисуются

Я про цивилизованный мир, который чтит рекомендации IEEE (такое УГО - это именно их рекомендация). И это я сейчас не о политической карте, а о некоей общности инженеров



[digilab2]

-ну цивилизованный мир он условно цивилизованный , был тут как то в одной очень цивилизованной стране из европы
задолбился отбиватся от местного уличного разноцветного бомонда ( по нашему гопники)



[Rst7]

в одной очень цивилизованной стране из европы

Я не про страны и континенты, повторюсь.



[Long]

в цивилизованном мире они как попало рисуются

-- Так точно. Иногда даже требуется некоторое время чтобы сообразить - что именно нарисовано...



[mexap]

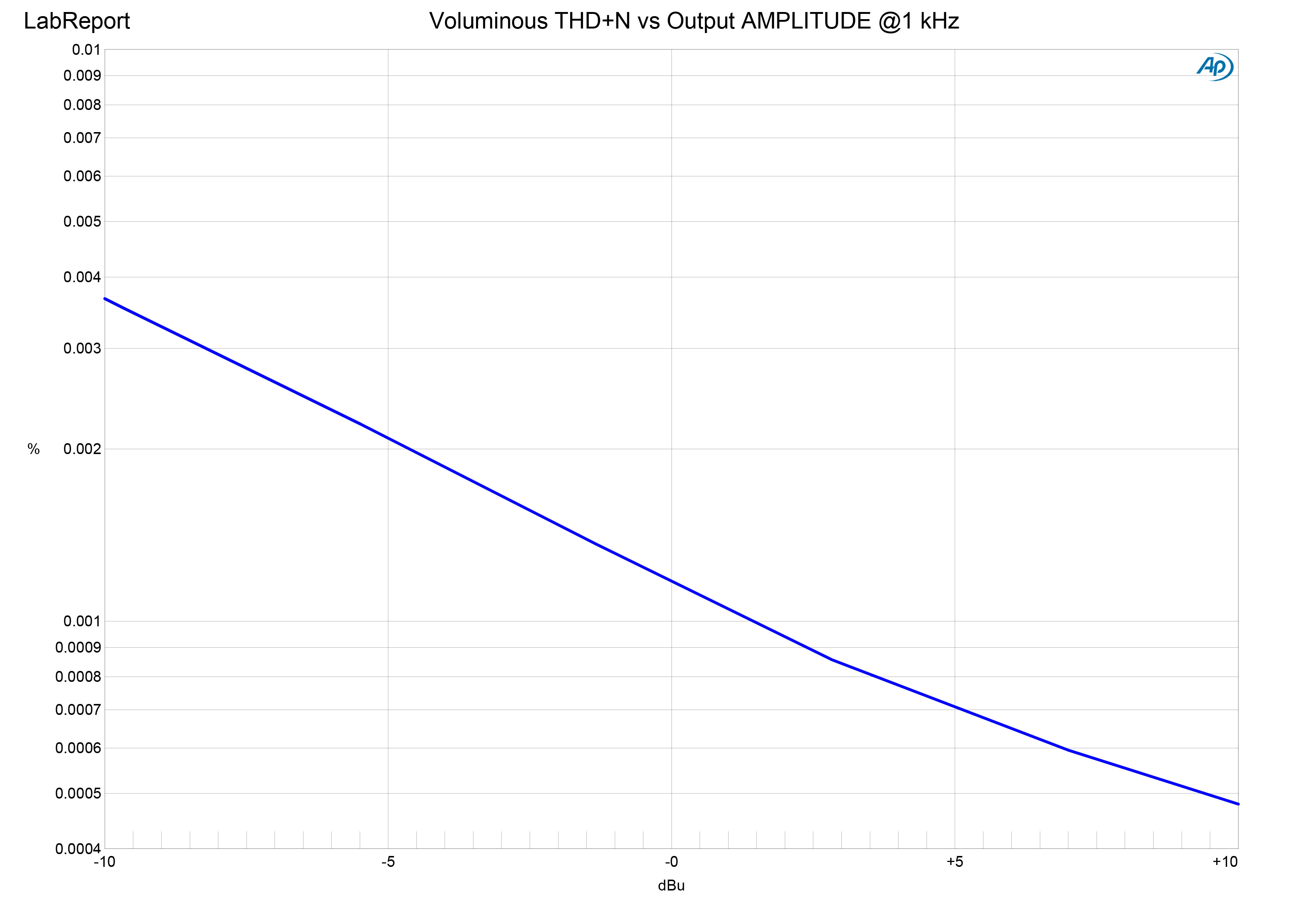

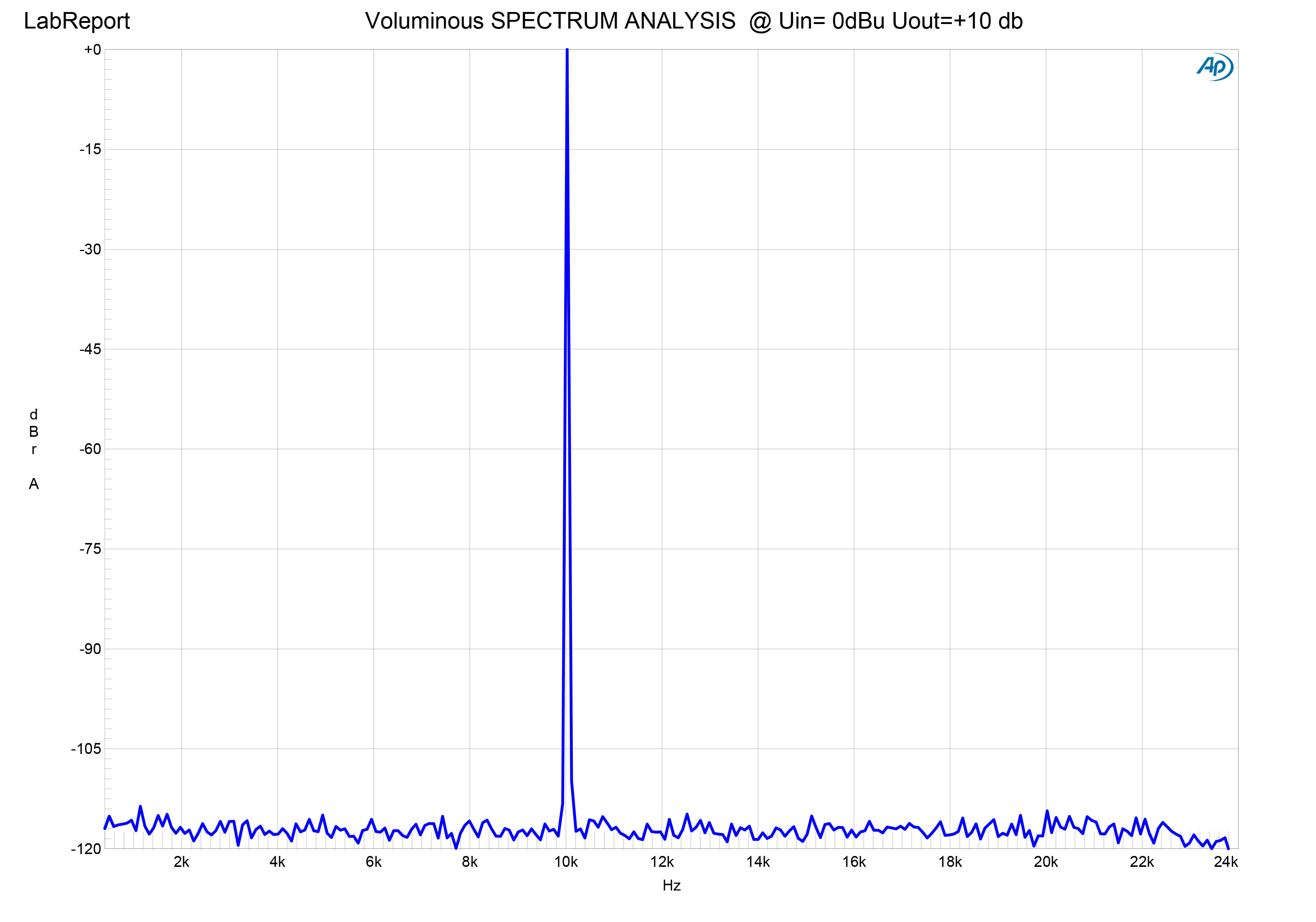

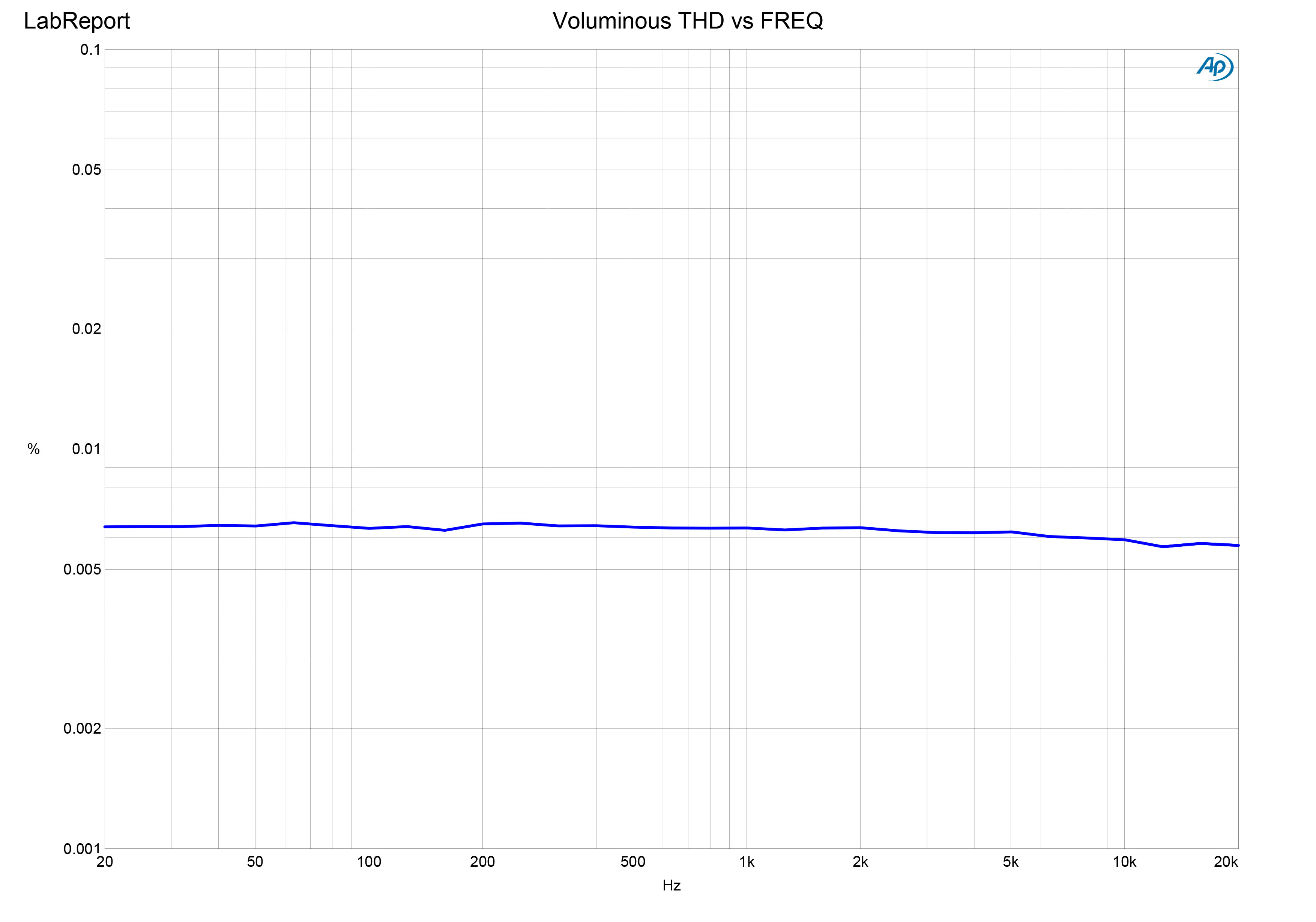

Были у Михаила Лонга(спасибо за гостеприимство), обмерили CSV:



[Dmitry Stepin]

Да вы ж мои цари!

А на первых двух графиках чё?



[mexap]

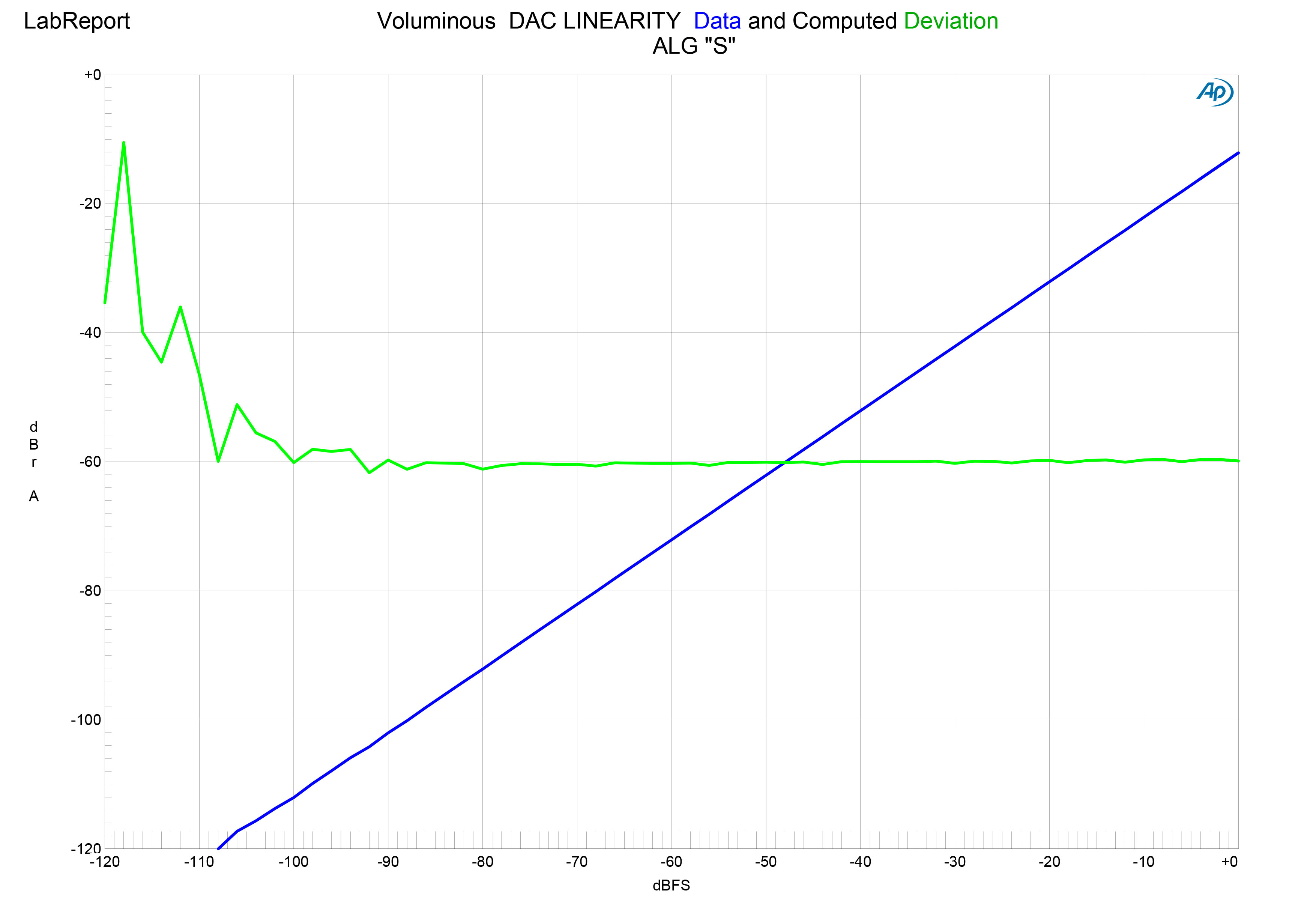

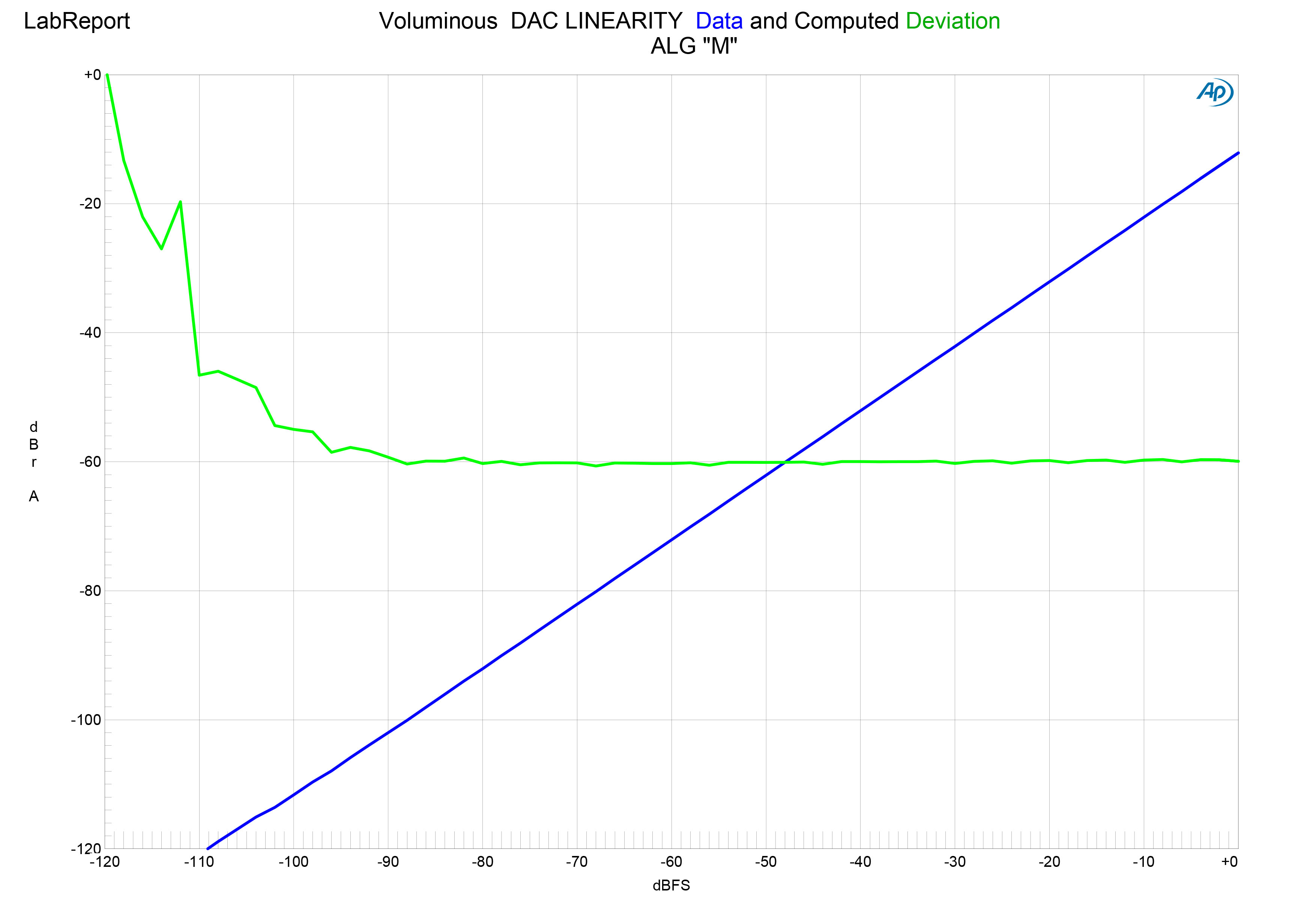

@Dmitry Stepin, линейность ЦАП.



[Dmitry Stepin]

@mexap, ну в общем всё отлично! Блин, я до сих пор хочу вернуть тот ваш демоцап себе. Где он там хоть? В Москве или нет?



[mexap]

@Dmitry Stepin, дома он уже ждёт брата.
